Воздушный канализационный клапан

Общие правила установки фанового клапана

Перед монтажом в первую очередь необходимо проверить клапан на герметичность. Самый простой способ это сделать — наполнить его водой с той стороны, с которой воздух не должен поступать вовнутрь корпуса и проверить эту часть на отсутствии протечек.

Аэратор устанавливается исключительно в вертикальном положении. При горизонтальном размещении или установке под наклоном производитель не гарантирует его правильной работы. Чтобы добиться нужного расположения при монтаже клапана можно использовать тройники и колена, которые помогут установить его вертикально.

Хоть устройство и не требует регулярного технического осмотра, все же нужно обеспечить к нему доступ для проведения очистки в случае необходимости.

Для правильного размещения клапана выбирают вертикально направленную трубу, или устанавливают его на горизонтальном участке с помощью различных переходников. Существуют также модели с соединениями, рассчитанными на установку на горизонтальных участках трубопровода

При монтаже необходимо обеспечить свободное поступление воздуха к аэратору, так как вода при сливе способна увлекать за собой воздух, объем которого в 25 раз превышает количество самой сточной жидкости.

Особенно важно учитывать эту особенность при скрытом монтаже аэратора для канализационной системы. Подключают фановый клапан, удаляя его от точки слива по горизонтали или отводя вверх над стояком

Для разных вариантов подключения используют тройники, повороты, переходники, редукционные вставки

Подключают фановый клапан, удаляя его от точки слива по горизонтали или отводя вверх над стояком. Для разных вариантов подключения используют тройники, повороты, переходники, редукционные вставки

Устанавливается выше уровня подсоединения самой крайней точки слива (в наиболее удаленном от стояка месте). Чтобы исключить возможность попадания на уплотнительную мембрану — основной рабочий элемент — брызг и грязи, аэратор устанавливают выше 300 мм от места соединения со стояком.

Проводя монтаж аэрационного клапана, придерживаются определенных правил. Полностью заменить фановый стояк он может лишь в случае небольшого расхода воды

Устройство монтируют в местах, доступных для поступления воздуха. Это может быть чердак, технический этаж или санузел в верхнем этаже дома. Все помещения должны проветриваться или быть оборудованы вытяжками.

Диапазон рабочих температур разных моделей устройств может колебаться от –50 °C до +95 °C. При монтаже аэратора в неотапливаемой части дома канализационный стояк (трубу) утепляют. Корпус клапана можно не защищать от отрицательных температур, так как между его крышкой и корпусом есть воздушная полость, которая может служить в качестве утеплителя.

Устройство и принцип действия

Воздушный клапан (аэратор) – устройство, подающее и удерживающее воздух в канализационной трубе.

Если имеется вентиляционная труба, выходящая на крышу, то клапан, чаще всего, устанавливают в самом помещении (на кухне, в туалете и т.д.). Главное, чтобы температура окружающего воздуха в месте установки не опускалась ниже нуля.

Стандартный воздушный клапан представляет собой пластмассовую деталь, имеющую боковое отверстие.

Главной функциональной частью этого устройства является шток или мембрана, в зависимости от модификации.

Модели со штоком предпочтительнее, так как резиновая мембрана часто изнашивается и вновь потребуется замена.

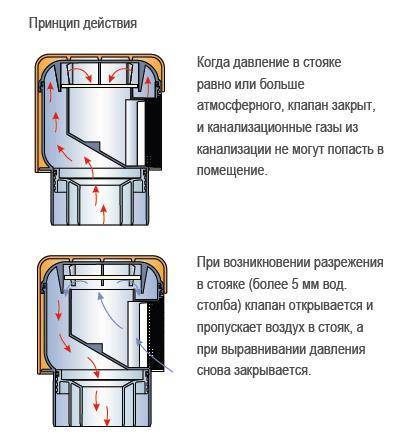

Принцип его действия очень прост. В тот момент, когда происходит слив и создается разрежение воздуха в системе, клапанная мембрана приоткрывается, позволяя необходимому количеству воздуха попасть внутрь. Как только давление выровнялось, она закрывается.

В моделях со штоком принцип работы аналогичен: шток поднимается и опускается, давая доступ воздуху.

Воздушный клапан помогает поддерживать нормальное давление в канализационной системе, тем самым снижает риск срыва гидрозатворов.

Особенности эксплуатации

Установленное устройство требует постоянного контроля. В ходе эксплуатации нужно отслеживать работу штока. Он или мембрана склонны к залипанию в любом из положений.

Если аэратор заклинит в положении «закрыто», это грозит срывом гидрозатвора. Если же устройство залипнет в положении «открыто», канализационные газы будут поступать в помещение. В любом из случаев нужно обработать края штока или мембраны, чтобы устранить причину фиксации и позволить аэратору закрывать/открывать шток свободно.

Правильно установленный в квартире или на кровле аэратор полноценно заменяет фановую трубу.

Конструкция вентиляционных клапанов

специальной сеткой, подвижная мембранаманжета-прокладкаповышенную герметичность

Вентиляционные клапаны различных размеров давно производятся из синтетических материалов. Внутри клапана находится подвижная диафрагма, которая при положительном или нейтральном давлении остаётся закрытой. При спуске воды, возникающее отрицательное давление в трубах канализации открывает диафрагму, давая доступ воздуху в систему. После выравнивания внутреннего и внешнего давлений диафрагма закрывается под воздействием сил гравитации. При наличии положительного или нейтрального давления в системе, она остаётся герметичной и не позволяет запахам просачиваться наружу. Вентиляционный клапан стабилизирует давление в трубе. Когда оно сравнивается с атмосферным давлением, клапан закрывается. При нейтральном или положительном давлении диафрагма остаётся закрытой, удерживая плохой воздух в системе.

Воздушный клапан также служит в системе предупреждения засорения труб канализации, при наличии засора, во время спуска туалета, воздух наоборот вытесняется из стояка. Это создаёт в системе положительное давление. При наличии в системе положительного давления клапан не срабатывает, и воздух выходит через сифон. Вода и грязь выталкиваются в раковину. Когда вода уйдёт обратно в сифон, восстанавливая водный затвор, грязь останется в раковине. Являясь показателем того, что система скоро заблокируется.

Особенности монтажа

В зданиях, имеющих два и более этажей, согласно СНиПам, необходимо устанавливать фановый клапан. Его монтируют на свободный конец трубы или же в специальный раструб. Выбор места установки зависит от наличия в полу трапа для слива.

Если имеется трап (половая решетка), то клапан устанавливают вертикально, высота от уровня пола должна быть не менее 350 мм. Это обуславливается необходимостью исключить вероятность попадания в клапан брызг и грязи.

При отсутствии трапа монтаж производится выше на 100 мм, чем место нахождения наиболее высокого места водоотводного ввода.

Если клапан устанавливается в нишах или коробах, то необходимо обеспечить беспрепятственное поступление к нему воздуха.

При установке клапана в холодном чердаке, следует иметь в виду, что при отрицательной температуре его нормальное функционирование невозможно. Поэтому необходимо утеплить сам стояк, не перекрывая доступ воздуха к клапану.

Когда забыл о фановой трубе — ставим ваккумный (фановый) клапан

В каких случаях установка вакуумного клапана канализации бывает необходима? Она требуется тогда, когда в доме во время его строительства не был проведен монтаж вентиляции канализационного стока, а также, если канализационный стояк никак нельзя вывести на крышу.

Какое предназначение в этом случае выполняет вакуумный клапан? Рассмотрим его принцип работы. Поскольку трубы, подведенные к унитазам в многоквартирном доме, соединяются в общую канализационную систему, там же скапливаются газы. Учитывая, что в центральную канализацию попадает много горячей воды после мытья посуды или купания, пары от неё нагреваются и, согласно законам физики, устремляются вверх.

В квартирах решением проблемы попадания запахов в помещение является закручивание заглушки на стояке и установка гидрозатвора. Однако (если на стояке отсутствует вентиляция) сильный водяной поток после смывания унитаза способен создать в трубопроводе разрежение. В свою очередь, это разрежение полностью высасывает содержимое гидрозатвора, находящегося поблизости. Вследствие этого в скором времени в помещении появляется неприятный запах.

Вакуумный клапан вполне способен подойти вместо вытяжной трубы, которой обычно заканчиваются многие канализационные стояки. Такая труба, как правило, нужна для того, чтобы через неё выходили неприятные запахи из системы, а назад в канализационный трубопровод поступал свежий и чистый воздух.

Почему покупка и установка клапана – это правильное решение? Ведь, как кажется, можно взять и сделать всё так, как это делалось десятки лет. Если разобраться, в старых системах есть серьезные недостатки. Поскольку через крышу выводится труба, отверстие, сделанное для неё, необходимо тщательно и качественно заделать, иначе через него будет протекать вода. При этом, как его не закрывай, рано или поздно там все равно появится течь, поэтому работы по замене там покрытия необходимо будет выполнять очень часто.

Также есть возможность, что наружный стояк в зимний период замерзнет. Если это случится, то воздух не сможет нормально подниматься по трубе и выходить наружу, следовательно, эффективность системы сильно понизится. Кроме этого, в трубах в зимнее время часто любят прятаться птицы. Если она там застрянет и погибнет, то придется прочищать и ремонтировать стояк. А если таких стояков много, значит, количество труб на крыше порядком увеличится, а вместе с ними увеличится и количество вышеперечисленных проблем.

Если давление в канализационной системе в норме, клапан будет в закрытом положении. Тогда он сможет воспрепятствовать попаданию неприятных запахов в жилые комнаты и прочие помещения. В тех же случаях, когда в трубе возникает разрежение после смывания унитаза (унитазов), в клапане срабатывает его внутреннее устройство, благодаря чему он впускает воздух в систему для стабилизации давления.

Вакуумные клапаны можно применять для локальной аэрации. В таких ситуациях он монтируется на трубы сантехнических приборов, которые будут расходовать много воды.

Есть определенные правила, как правильно устанавливать клапан, чтобы его качественной работе ничто не мешало:

1. Клапан следует устанавливать выше, чем расположена точка стыка прибора на канализационном стояке.
2. Монтаж клапана производится в помещениях, где устроена надлежащая вентиляция (это может быть чердак дома, санузлы, обеспеченные вентиляцией ещё при строительстве и т.д.).
3. Вакуумный клапан можно ставить лишь на те трубы, которые закреплены в вертикальном положении, так как в горизонтальной позиции воздух не будет так хорошо выходить.

К преимуществам вакуумных клапанов можно отнести то, что при их монтаже вовсе не нужно пробивать отверстие в кровле для устройства трубы. Весь процесс занимает крайне мало времени и является довольно простым. Сюда же можно отнести ещё несколько факторов:

1. На крыше не появляется одной-двух лишних труб, которые обычно лишь портят вид дома. Это связано с тем, что вакуумный клапан устанавливается под крышей, следовательно, там же и заканчивается вся система вентиляции.
2. Фановый стояк не нуждается в периодическом обслуживании и плановом ремонте.

Есть и незначительные недостатки. К сожалению, вакуумный клапан способен выдержать лишь малые нагрузки, которые может дать канализация. Да и цена такого клапана приличная, учитывая, что он собирается вручную.

Кондиционеры для бани.

Зачем он нужен, какой бывает?

Когда возникает проблема засорения канализационных труб и сетей, жители многоквартирных домов оперативно связываются со специализированной службой. Но как бы быстро они не приехали, нужно поскорее перекрыть источник и воду, чтобы все это «добро» не хлынуло в квартиру, и имущество не было безнадежно испорчено. Именно в таких случаях помогает канализационный клапан.

Схема работы клапана сродни ниппелю. То есть в одну сторону стоки идут, а назад вернуться уже не могут. И именно эта закономерность помогает остановить их на пути в квартиру. Диаметр клапана зависти от того, какие трубы установлены в доме. Преимущественно это стандартные 110 мм для стояка, в других местах может быть необходим меньший размер.

место для установки обратного клапана канализации

Изготавливают клапан из разных материалов: металл, поливинилхлорид, полипропилен. Сегодня металлические клапаны, как и трубы используются редко. Кроме того, металлические клапаны недолговечны и дороги. Для установки внутри помещений применяют полипропиленовые, снаружи – поливинилхлоридные трубы.

Места установки

Устанавливать клапаны можно в одном или в нескольких местах – это зависит от задач, которые они должны выполнять. Один клапан можно вмонтировать на общую трубу канализации, но он должен иметь большую пропускную способность. Множество мелких стоит монтировать на каждый сантехприбор.

Монтаж первого типа возможен только в частных или небольших домах. В многоквартирных такие клапаны не будут иметь должного эффекта. Так как монтаж общего клапана возможен только в подвале, жильцы первых этажей остаются беззащитны при возникновении проблем с канализацией. В таких случаях лучше предусмотреть клапан на каждый прибор или перед стояком.

Также нужно устанавливать подобное устройство в канализациях с обратным уклоном, так как устранить подобную некорректность системы можно только полной ее переделкой.

Виды клапанов

По устройству обратного клапана для канализации отличают межфланцевый, поворотный, шаровой и подъемный клапаны.

Межфланцевый имеет небольшие габариты и вес. В его конструкции отсутствуют фланцы, которые осуществляют соединение клапана с трубопроводом. Когда возникает поломка, в клапане нужно будет заменять не только запорную арматуру, но и участок трубы, на котором она размещена. Такие клапаны могут быть:

• Пружинно-дисковые – в них пропускающая мембрана имеет вид диска, а вместо рычага пружина.
• Двустворчатые – их принцип работы основывается на присутствии в конструкции двустворчатой мембраны. Поворотный клапан еще именуется лепестковым. Роль мембраны отыгрывает золотник/захлопка, они приводятся в действие рычагом. Такие клапаны могут быть:
• Простые. Используются в системах с невысоким давлением и таким же проходом жидкостей. Когда золотник возвращается на место, происходит гидравлический удар – это может вывести из строя не только клапан, но и всю канализационную систему.
• Безударные. Такой тип дает возможность плавного возвращения золотника в исходную позицию после того, как он пропустил воду.

Шаровые клапаны преимущественно используют в системах, где имеется малый диаметр труб. Роль мембраны выполняет металлический шар, рычаг – это пружина. Этот тип самый часто используемый и надежный. Его монтаж осуществляется методом врезывания в систему, крепится двумя болтами, в случае выхода его из строя можно просто заменить узел.

установка обратного клапана на трубе канализации

Подъемный клапан имеет несколько отличную от других конструкцию. Его мембрана размещена вертикально, и за ее подъем отвечает специальное устройство, которое также расположено в вертикальной позиции

У данного типа есть важное преимущество – клапан можно ремонтировать без отключения от сети. Но в то же время недостаток подверженности частому засорению ставит под вопросом рациональность его использования

Подъемные клапаны классифицируются на:

• Клапаны, которые ввариваются в канализацию.
• Те, которые крепятся к трубам с использованием фланцев.
• Резьбовое соединение.
• Межфланцевые, они зажимаются между трубами.

Устройство и принцип действия

Фановые клапаны для канализации конструктивно состоят из таких элементов:

• Корпус полипропиленовый или из поливинилхлорида. Имеет боковое отверстие/разрез.
• Шток (или резиновая мембрана). Является основной частью приспособления. Способствует открытию/закрытию бокового отверстия аэратора.
• Плотная прорезиненная прокладка, обеспечивающая герметичность аэрационного устройства в закрытом положении.
• Верхняя крышка.

Работает аэратор по такому принципу:

• При залповом сбросе стоков в канализацию в сети резко повышается разреженное давление. Как правило, это происходит при сливе сточной воды унитаза и др. В этом случае жидкость уносит с собой много воздуха. В результате влага из гидрозатворов и колен сантехники также всасывается в магистраль, открывая доступ неприятным запахам из коллектора в квартиру/дом.
• Фановый клапан при повышении давления открывает свое боковое отверстие, выравнивая показатели атмосфер в системе. Благодаря такому принципу работы канализационного аэратора вся жидкость в гидрозатворах/сантехнических коленах остается на месте. Амбре не проникают в помещение.

Воздушный канализационный клапан

Помимо возникновения засоров канализация может сильно шуметь, мешая нормальным условиям проживания людей, и пропускать неприятные запахи. Решить эти проблемы поможет воздушный клапан для канализации.

Канализационный вентиляционный клапан

Как это работает

Любая канализационная система в строениях, имеющих 2 и более этажей, должна быть оборудована вентиляцией. Очень часто для этих целей используются фановые стояки, но может применяться и канализационный вакуумный клапан или аэратор.

При сливе воды из унитаза или душевой кабины в трубопроводе создается избыточное разряжение воздуха, производящее посторонние шумы. Именно в это время аэрационный клапан, установленный в системе канализации, начинает работать, выравнивая атмосферное давление и давление в трубе, запуская в систему нужное количество воздуха.

Принцип работы вентиляционного клапана

Вентиляционный клапан надежно защищает канализационную систему от излишнего шума.

Устройство вентиляционного клапана

Как правило, вакуумный клапан на канализацию изготавливается из полиэтилена различных марок, что обуславливает дешевизну и легкий монтаж устройства.

В большинстве случаев клапан состоит из:

1. корпуса прибора;
2. встроенного бокового отверстия для вентиляции;
3. штока, реагирующего на возникновение разности давления;
4. резиновой прокладки, обеспечивающей плавную работу штока и ограничивающей его движение;
5. крышки, предназначенной для защиты устройства от внешних загрязнений.

Устройство воздушного клапана

Виды воздушных клапанов

В магазинах можно приобрести несколько основных видов вентиляционных клапанов:

• Клапан канализационный воздушный автоматический. В большинстве случаев устройство устанавливается в частных домах или на отдельные агрегаты системы. Это связано с относительно небольшой пропускной способностью устройства. Рассчитан на выпуск из системы скопившегося воздуха.
• Антивакуумный. Применяется для вентиляции большого количества канализационных труб. Работает как на впуск, так и на выпуск воздуха.
• Комбинированный. Сочетает в себе лучшие качества предыдущих видов.

Монтаж вентиляционного клапана

Аэрационный клапан для канализации приравнивается к тройнику или отводу. Монтаж устройства происходит так же, как и любого фитинга:

1. Выбирается место для установки клапана. Применяться прибор может как для аэрации отдельного узла, например туалета, или вентиляции канализационной системы целиком. В первом случае, клапан монтируется на расстоянии минимум 30 см от ближайшей самотечной трубы и на 20 см и более от ближайшего сифона. Во втором случае, изделие устанавливается на чердаке дома или в специальном отведенном помещении.
2. Устройство крепится к трубе предусмотренным конструкцией способом (на резьбе, через фитинг и так далее).
3. Проверяется герметичность всех стыков прибора с трубами.

Установленный вентиляционный клапан

Следует помнить, что для корректной работы прибора температура воздуха должна составлять не менее 0ºС.

Каждый домовладелец волен сам решать вопрос о необходимости установки какого-либо вида канализационного клапана. Однако специалисты особенно рекомендуют устанавливать подобные устройства в загородном доме или на первых этажах современных многоэтажек.

Одним из проверенных лидеров в данной сфере является компания Hutterer Lechner GmbH, которая производит канализационные затворы HL. В ассортименте продукции присутствуют как механические затворы, так и изделия с электроприводом.

Обратный клапан для установки в фановую трубу

Принципиально иное устройство имеет обратный воздушный клапан для канализации. Это оборудование, которое устанавливается на канализационный стояк, диаметр клапана должен соответствовать диаметру стояка и составляет, как правило, 110 мм.

Установка воздушного клапана на канализацию проводится с целью выравнивания давления в системе. Разрежение возникает при резком сбросе большого количества воды и приводит к срыву водяных затворов в поставленных у сантехнических приборов сифонах, а без гидрозатворов избавиться от запаха канализации в доме будет невозможно. Установка клапана снимает эту проблему. При возникновении разряжения клапан сработает и выровняет давление в системе.

Для чего нужен воздушный клапан?

Наверняка многие сталкивались с такой неприятной проблемой, как запах канализации, в санузле или на кухне или чрезмерно шумная работа системы отведения стоков. В чем причина таких неисправностей, ведь вода в сливные отверстия уходит исправно?

Чтобы понять причину неприятных явлений, нужно понимать, какие процессы происходят в канализации. В тот момент, когда в унитазе производится спуск воды или осуществляется другой одномоментный сброс большого количества воды в канализацию, в системе возникает разряжение. Если в ней предусмотрена вентиляция, то поступающий извне воздух выровняет давление и никаких неприятных последствий в виде шума или запаха не возникнет.

Если же вентиляции в системе нет или она работает неэффективно, то воздух в стояк начнет поступать из ближайшего сантехнического устройства. Как правило, воздух будет поступать из того прибора, в котором имеется наименьший водяной затвор.

В этот момент будет возникать хлюпающий звук, и в квартиру начнут беспрепятственно проникать газы из канализационной трубы. Если вентиляция в системе недостаточна, то решить проблему поможет воздушный клапан для канализации.

Это довольно простое устройство, его функции – подача воздуха в системе, а также его удерживание в трубе. Если в доме имеется фановая труба, выведенная на крышу, то вакуумный клапан для канализации, как правило, устанавливают внутри помещения (в туалете, на кухне, в ванной).

Устанавливается вентиляционный клапан для канализации путем монтажа в раструб или свободный конец трубы на 20-30 см выше оси стояка.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Принципы вентиляции канализационной системы

Гораздо проще объяснить необходимость хорошей вентиляционной системы, если рассмотреть основные принципы ее работы:

Спускаемая вода из сантехнических приборов попадает в стояк.
Оказавшись в стояке, вода начинает затягивать воздух, создавая разрежение или отрицательную разницу в давлении

Особенно это важно при сливе больших объемов воды, поскольку в таком случае воздуха в системе будет недостаточно для стабилизации давления. Величина разрежения будет настолько велика, что его величину можно смело называть критической.
Появление отрицательного давления провоцирует попадание воды из наиболее слабого гидрозатвора в трубу

Этот процесс называется срывом гидрозатвора, ведь для выравнивания давлений в системе должен появиться воздух – но взяться ему неоткуда. Единственное место – раковина, поскольку сопротивление на этих участках всегда меньше. В результате воздух тянется в систему из сифона, тем самым разрушая водяную преграду.
Дальше все понятно: вода, высосанная из затвора сифона, дает возможность канализационным запахам попадать в жилое помещение. Конечно, они пользуются такой возможностью и проникают в дом, тем самым нарушая покой жильцов. Учитывая тот факт, что некоторые канализационные газы могут быть токсичными или взрывоопасными, то становится понятно, что их появления нужно избежать.

Преимущества установки воздушного вентклапана

Невентилируемый стояк канализации является явным нарушением правил эксплуатации и установки системы. Такая схема подключения допускается только при простой системе стоков, когда к центральному стояку подключено не более 2-3 сантехнических приборов. При сложных схемах разводки наличие вентиляции является обязательным, так как канализация без нее не сможет работать эффективно.

Обеспечить приток воздуха можно несколькими способами: установкой фановой трубы или вентклапана. Последнее решение имеет несколько преимуществ:

1. Согласно СНиП при сооружении канализационной магистрали потребуется установить трубопровод обратного типа, обеспечивающий необходимый приток воздуха. Установленный вентклапан позволяет обойтись без монтажа дополнительных вентиляционных труб и сократить расходы.
2. Вентиляционный клапан по своей эффективности превосходит фановую трубу. При одновременном подключении более 5 сантехнических узлов, даже при монтаже вентиляционного трубопровода наблюдаются сбои в работе системы. Вентклапан полностью и эффективно решает вопрос вентиляции.
3. Вентклапан может устанавливаться в любой период эксплуатации канализационной системы, а фановую трубу монтируют в самом начале строительства.

Вентклапан простое и эффективное устройство, необходимое для каждой системы канализации.

Классификация воздушных клапанов

Различают несколько видов аэраторов, в зависимости от особенностей работы, диаметра трубы и способа крепления.

По принципу работы градация следующая:

• автоматический аэратор справляется с небольшим напором воды и малыми объемами воздуха, подходит для маленьких частных строений;
• кинетический работает только при низких показателях давления — он создан, чтобы в процессе слива предотвращать скопление большого объема воздуха, когда система заполнена водой;
• комбинированный сочетает возможности автоматического и кинетического.

Магистраль трубопровода прокладывают и горизонтально, и вертикально, а кроме того, трубы имеют разный диаметр. Выбирая аэратор, надо учитывать эти нюансы:

• приемный воздушный клапан имеет диаметр 20 см, снабжен фильтром, который не пускает в систему твердые частицы из воды, а ставится перед насосом горизонтального трубопровода;
• шаровый создан для труб с маленьким диаметром, идущих горизонтально;
• межфланцевый аэратор легок и компактен, устанавливается в вертикальном и горизонтальном трубопроводе, бывает угловым и проходным;
• обратный предназначен для труб большого диаметра, бывает простым (для систем, защищенных от гидроударов) и безударным (с демпфером).

А по методу крепления аэраторы подразделяются на:

• сварочные — для агрессивной среды, в жилых помещениях этот способ не применяют;
• муфтовые – для труб с маленьким диаметром (оснащен обратным клапаном, который закрепляется резьбовой муфтой);
• межфланцевые клапаны лишены крепежного элемента, их фиксируют между фланцами в трубопроводе (для маленькой канализационной системы).

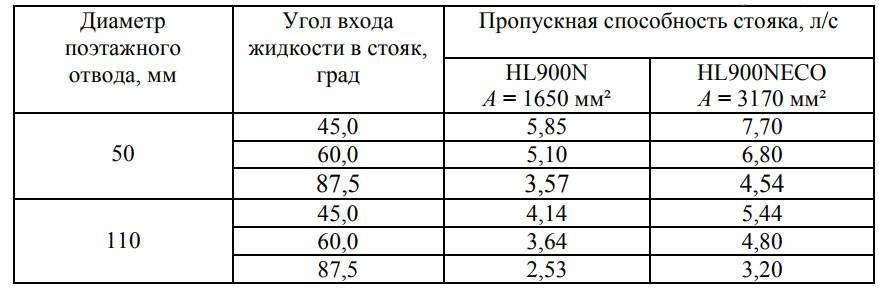

Виды и размеры — 110, 50 мм и т.д.

Аэрационная установка для канализации различается по назначению, конструкции, производителю и диаметру.

Основные разновидности устройств:

• кинетические – предназначены для снижения вероятности скопления избыточного воздуха в канализации;
• автоматические – необходимы для выведения воздуха при повышенном давлении;
• комбинированные – обладают функциональностью кинетических и автоматических разновидностей.

В большинстве случаев для эффективного функционирования канализационной системы используют комбинированный вид клапана. Схема трубопровода всегда является многоуровневой и обладает вертикальной и горизонтальной ориентацией. В зависимости от углов наклона, диаметра труб и прочих параметров, выбираются наиболее эффективные устройства.

Смотреть видео

Сантехника Как установить Аэратор и для чего он нужен!

Watch this video on YouTube

Виды канализационных аэраторов по конструкции:

• приемный — устанавливается перед откачивающим насосом в горизонтальных частях канализации;
• шаровой — подходит для трубопровода малого диаметра и в большинстве случаев применяется для сантехники;
• обратный воздушный клапан — предназначен для септиков и труб с диаметром до 40 см;
• шаровой клапан с затворной пружиной;
• демпферный — монтируется на протяженных участках с повышенной опасностью гидроудара;
• межфланцевые — монтируются на участках трубопровода с диаметром менее 20 см, такие устройства способны поворачивать на 90 градусов либо пропускать поток.

Каждая из этих моделей может также различаться по типу механизма. Например, межфланцевые аэраторы бывают дисковыми пружинными и двустворчатыми. Клапанное крепление может осуществляться муфтовым способом или сваркой с креплением между фланцами.

Классификация по размеру:

• 110 мм – означает диаметр канализационной системы, куда необходимо устанавливать клапан. Бывает 2 разновидности данного аэратора: наружный и внутренний. Наружный устанавливается поверх трубы, а внутренний – вставляется в нее с использованием манжеты из резины.
• 50 мм – используется на локальных ветках канализации. В большинстве случаев монтируется в пределах частного дома или квартиры при горизонтальной ориентации трубопровода.

Канализационную аэрационную установку на 110 мм используют, когда вентиляционная труба выводиться на чердак, а не на крышу (это позволяет предотвратить засорение и снижает отрицательное влияние низких температур), а также для вспомогательных стояков (благодаря установленным на них аэраторам можно на крышу вывести только главный стояк).

Преимущества данного вида аэратора:

• низкая стоимость;
• метраж трубопровода сокращается, поэтому осуществляется его экономия;
• энергонезависимость, что позволяет клапану автоматически регулировать давление даже при отсутствии электроэнергии.

Принцип работы аэратора для канализации на 50 мм в большинстве случаев не отличается от 110 мм, однако различаются сферы применения.  Его устанавливают, когда в помещении одновременно эксплуатируется несколько сантехнических приборов (например, унитаз, ванна и раковина); когда в трубопроводе есть элемент, где резко меняется диаметр трубы; если при монтировании системы канализации уклон выполнен неправильно.

Монтажом больших устройств должны заниматься работники ЖКХ, а монтировать локальные аэраторы 50 мм необходимо самостоятельно. Для корректной и долговечной работы аэратора рекомендуется придерживаться определенных правил при установке:

• приспособление монтируется после последнего элемента сантехники в системе и должно находиться выше остальных приборов;
• подсоединять воздушный клапан необходимо к трубам наименьшего диаметра;
• при использовании трапа устройство должно подключаться как минимум на 35 см выше пола. Иначе повышается опасность канального засорения и нарушения его работоспособности.

Смотреть видео

Как избежать неприятных запахов из канализации – вакуумный клапан

Watch this video on YouTube
