Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Если вы только задумались о том, как сделать самодельный металлоискатель, не стремитесь браться за сложные модели. Начните с простого, но эффективного «Пирата». Название это придумал автор самоделки из сочетания Pi (импульс) и Ra-t (радиоскоп). Название прижилось, а простая и понятная схема сборки так полюбилась пользователям, что «Пират» стал одной из самых популярных самоделок в этой области. В настоящее время существует уже 4 модификации схемы «Пират». Металлоискатель просто собирается своими руками, без использования каких-то специфических инструментов.

Единственный недостаток этого прибора заключается в том, что в металлоискателе, изготовленном своими руками, отсутствует схема работы с дискриминацией металлов. Но для начинающего кладоискателя это несущественно.

Кроме деталей, необходимых для сборки, вам потребуется для работы паяльник, отвёртка, изоляционная лента

Детали для сборки металлоискателя

Для изготовления прибора вам потребуется приобрести:

• керамический конденсатор − 1 нФ;
• 2 плёночных конденсатора − 100 нФ;
• электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука;
• резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом;
• переменные резисторы – 3 штуки на 10 и 100кОм, 400 Ом (1Вт);
• транзисторы – 3 штуки, ВС557, IRF740, ВС547;
• 2 диода 1N148;
• 2 микросхемы: К157УД2 и NE555.

Кроме перечисленных деталей, запаситесь наушниками от плеера

Ещё вам потребуется пластиковая труба для штанги, батарейки или аккумуляторы на 9В и провод ПЭВ диаметром 0,8 мм.

Схемы металлодетектора для изготовления своими руками

Простейшая схема «Пирата» выглядит таким образом.

Плату можно разместить в корпусе карманного приёмника или любой удобной по размеру пластиковой коробке, подходят даже простые распределительные коробки из арсенала электрика.

Если вы хотите пойти в своих экспериментах дальше, вот схема для изготовления металлоискателя с ориентиром на золото.

Схема металлодетектора «Терминатор 4» с повышенной чувствительностью

Если вы правильно собрали схему, прибор будет исправно работать. Возможные проблемы с микросхемой.

Проблема	Способ решения
Нет писка и реакции на изменение частоты.	Подберите резистор на 10 кОм с последовательным соединением с конденсатором в генераторе на 300 пФ.
Излишнее возбуждение генератора, шипение и свист	Добавьте конденсатор на 1000 пФ с выводом на корпус.

Как собрать печатную плату металлоискателя своими руками

Схема печатной платы металлодетектора довольно проста. Условно можно разделить её на несколько блоков:

• узел катушки поиска;
• усилитель звука на транзисторе;
• генератор импульсов;
• усилитель двухканальный.

Вот так это выглядит.

Импульсный генератор собирается на таймере NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

Катушка из витой пары

Подробная инструкция по настройке металлоискателя «Пират», сделанного своими руками

Для окончательной сборки прибора вам потребуется пластиковая труба. Схема сборки проста. Чувствительность детектора настраивается с помощью потенциометров. Добейтесь результата, чтобы он распознавал монету с расстояния в 30 сантиметров. Залежи металла больших размеров он «услышит» за метр–полтора. «Пират» не распознаёт цветные металлы под вами или чёрные, так что тут придётся просто копать, и не исключено, что вы наткнётесь на старое корыто, а не на вожделенный клад. Но в этом случае можно брать не качеством, а количеством, ведь любой металл можно сдать в пункт приёма вторсырья.

Не исключено, что вам повезёт, и все труды будут не напрасны

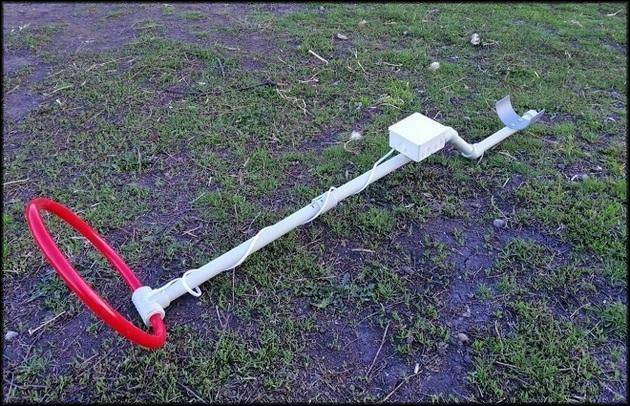

Как будет выглядеть «Пират» в сборе − в следующем видео. Остаётся только отметить, что набор-конструктор для изготовления этого устройства можно купить по интернету. К нему, кстати, прилагается подробная инструкция, как самому сделать металлоискатель в домашних условиях из деталей комплекта.

Создание

Металлоискатель своими руками, подробная инструкция:

1. Первым делом делается печатная плата на принтере. Ее нужно распечатать и протравить на медной плате. Для этого используется метод перевода тонера на плату. Принцип заключается в следующем: нужно распечатать зеркальное изображение платы на принтере, после чего перенести его на медную часть платы утюгом. В процессе тонер будет действовать как маска, которая сохранит дорожки, а другие части растворятся в химическую ванну. Вот как выглядит схема платы.
2. Дальше следует наполнить плату металлоискателя имеющимися транзисторами и конденсаторами. Сперва требуется припаять 6 NPN транзистора. Потом припаиваются другие элементы, как показано на схеме.
3. Теперь поподробней о схеме. Вот как припаиваются 6 транзисторов.
4. После этого нужно добавить два конденсатора, как на фото ниже.
5. Теперь плата металлоискателя заполняется полиэфирными конденсаторами и резисторами. Сперва добавляются 5 конденсаторов, емкость которых 0,1μF. После чего в ход идут другие конденсаторы (0, 01μF). Упрощает задачу то, что они не являются поляризованными, а значит, к плате они припаиваются в любом направлении ножек.
6. Осталось добавить остальные резисторы.
7. Создание платы продолжается. Вот как он должен выглядеть в готовом виде:
8. Теперь, когда плата готова, можно намотать ветки на катушки металлоискателя. У нас их будет 2, они часть цепи LC генератора. Первой будет эталонная катушка. Для ее создания используется провод, сечением 0,4 мм. Нужно отрезать кусок деревянного дюбеля, чтобы он получился 5 см длиной и 13 мм диаметром. В нем сверлится три отверстия, через которые будут проходить проводки. Один из них проходит через середину продольно, а другие два на каждом конце перпендикулярно. Медленными и осторожными движениями нужно намотать максимальное количество витков на дюбеле в один слой. Не нужно наматывать до конца, требуется оставить 3–4 мм древесины на концах.
9. Не стоит крутить провод, хотя это кажется логичным. Требуется наматывать по такой технологии: провод остается на месте, а вращается сам дюбель. Он будет наматывать провод на себя, как лебедка.
10. Теперь следует протянуть каждый конец проводка в отверстия, сделанные перпендикулярно, после чего один из концов сквозь продольное отверстие. Осталось закрепить провод лентой после завершения работ. Дабы снять покрытие на торцах катушки, которая открыта, нужно использовать наждачку.
11. Теперь можно делать поисковую катушку металлоискателя. Она будет большая, чтобы максимально улавливать металл. Для ее создания потребуется вырезать держатель. Он делается из фанеры, толщина которой 6–8 мм. Ниже на рисунке будет схема, благодаря которой можно выполнить работу. Достаточно нанести на фанеру разметку и используя лобзик или ножовку вырезать детали конструкции.
12. После чего взяв все тот же провод, сечением 0,4 мм, следует намотать примерно 10 витков на корпус конструкции. Катушка с нашего примера имеет в диаметре 15 см.
13. Теперь к корпусу конструкции присоединяется ручка. Ее размер должен выбираться в зависимости от роста пользователя. При помощи деревянного колышка 6 мм, рукоятка прикрепляется к корпусу. Использовать для этого металлический саморез или болт запрещается. Любые металлические изделия в конструкции будут нарушать работу металлоискателя. Он постоянно будет сигнализировать об обнаружении металла.

14. Настраиваем эталонную катушку конструкции из деревянного дюбеля. Ее частота в цепи настраивается до 100 кГц. Для этой цели нужен осциллограф или мультиметр, оборудованный частотометром. Все начинается с подключения катушки к цепи. После чего нужно включить питание будущего металлоискателя. Осталось подключить щупу от прибора к каждому концу катушки и вымерять частоту. Показатель не должен превышать 100 кГц. Если частота недостаточная, то катушка может быть укорочена. Благодаря этому индуктивность уменьшается, а частота наоборот, повышается. И снова выполняется измерение. В нашем примере снизив частоту меньше 100 кГц, размер катушки составил 31 мм.

Вот и все, теперь можно проверить конструкцию на работоспособность. Подобные металлоискатели являются довольно сложными и новичку будет тяжело справиться с созданием. Однако, есть и простой вариант создания металлоискателя.

Зеркальное отражение рисунка платы для печати

Теперь нужно отрезать кусочек текстолита. Его размер должен составлять 50 на 70 мм. С помощью напильника можно подравнять края, а также удалить заусенцы. Следует помнить, что на плате не должно быть никакой пыли или какого-либо мусора.

Накладываем заранее подготовленный рисунок печатной платы (тонером вниз). Теперь его нужно прогладить с помощью утюга.

После того, как бумага прилипнет к плате, на ней рекомендуется оставить утюг. После этого её нужно поместить в тёплую воду. Достаточно оставить её там хотя бы на пару минут. После этого следует заняться скатыванием бумаги с платы. Лучше всего делать этого от середины к краям.

После этого шилом нужно удалить остатки бумаги на дорожках. Сами дорожки нужно закрасить маркером. После того, как всё высохнет, шилом потребуется для подравнивания дорожек. Теперь плата готова к травлению.

Травить плату нужно в растворе хлорного железа.

Травление платы

Следующий этап – это монтаж деталей. Обычно плата крепится к корпусу при помощи выключателя, а также переменного резистора. Корпусом может выступать коробка от губки для обуви. Это очень практично и дёшево. Для большей наглядности следует изучить схемы, которые невозможно пересказать словами.

Настройка

Правильная предварительная настройка самодельного металлоискателя поможет протестировать чувствительность прибора на разных глубинах. Выполняется она следующим образом:

1. Включить питание прибора.
2. В течение 10–15 секунд динамик издаст звук в виде щелчков.
3. Переменным резистором необходимо добиться самого громкого и частого импульса.

Далее проводится тест устройства. К катушке подводится металлическая монета и определяется чувствительность по частоте издаваемых динамиком щелчков. После теста на поверхности, проверяется проникающая способность устройства.

Для этого необходимо поместить металлический предмет на глубину до 0.5 метра и найти его. Во время поиска требуется внимательно прислушиваться к поступающим сигналам. Это поможет понять принцип оповещения. Также тест проводится на почвах различной твердости и влажности.

Пошаговая инструкция по сборке простого самодельного металлоискателя своими руками

Необходимые инструменты и материалы

Для сборки металлоискателя своими руками понадобятся:

1. Инструменты: кусачки, ножик, пила мелкая, отвертка, паяльник.
2. Материалы: провод, припой, флюс, клей, изолента, радиодетали, деревянная или пластиковая палка.

В качестве штанги, а также элементов ее крепления нужно использовать диэлектрики (полимеры, дерево, клей), чтобы они не вносили помех в работу металлоискателя.

Подготовка деталей

Нужно подготовить плату, на которой будет монтироваться электрическая схема. В качестве платы может использоваться даже картон. На ней от руки размечают расположение будущих деталей и проделывают отверстия.

Радиодетали покупают в магазине или выпаивают из старой аппаратуры. Однако нужно следить, чтобы детали были одинаковыми. Это позволит легче согласовать работу двух детекторов.

Чувствительного металлоискателя на базе схемы двухконтурного осциллятора

Этапы изготовления:

1. Располагают на плате транзисторы, резисторы и конденсаторы и припаивают согласно приведенной ниже схеме.
2. Припаивают два провода от батарейного отсека, а также два пьезоэлектрических динамика.
3. Наматывают провод на круглый каркас диаметром около 22 см. После 10 витков делают отвод провода длиной 20 см. Провод в месте отвода не разрывают, а складывают руками пополам. Делают еще 20 витков. В результате должно получиться три вывода длиной 20 см: начало провода, конец и отвод после 10-го витка.
4. Снимают катушку с каркаса, придерживая витки руками, и плотно фиксируют изолентой.
5. Наматывают вторую катушечку, которая должна зеркально повторять первую. Снимают ее с каркаса и фиксируют изолентой.
6. Припаивают согласно схеме выводы катушечных детекторов.
7. Собирают подставку. Катушки располагают друг от друга на расстоянии примерно 15 см, а между ними прикрепляют плату.
8. Настраивают детекторы перед закреплением. Включают металлоискатель и, перемещая руками катушки, добиваются максимальной тишины. Подносят металл к одной из них. Если звук заметно изменяется, значит, металлоискатель работоспособен.
9. Фиксируют элементы клеем и замазывают масляным лаком.
10. Прикрепляют к подставке рукоятку.

На трансформаторе с Ш-образными пластинами

Это простой параметрический металлоискатель с индуктивной обратной связью. Позволяет обнаруживать скрытую проводку, арматуру в стенах и перекрытиях, а также крупные металлы в почве. Трансформатор используется маломощный от любого радиоприемника. Чтобы своими руками превратить трансформатор в детектор, нужно разомкнуть его магнитопровод: снять каркас, прямые перемычки и обмотки.

Существуют две схемы переделки трансформатора. В первой используются старые обмотки, во второй они наматываются заново.

В первом случае Ш-образные пластины нужно сложить вместе и на них надеть обмотки. Обмотка на схеме II – сетевая, обмотка I – понижающая на 12 В. Конденсатором С1 настраивается тон звука. Вместо транзистора МП40 можно использовать КТ361.

Во втором случае на Ш-образные пластины наматываются обмотки на 1000 витков (на схеме I) и 200 витков (на схеме II). Для обмотки I используется провод ПЭЛ-0,1. Через 500 витков делается отвод. Обмотка II наматывается проводом ПЭЛ-0,2.

Трансформатор герметизируется и помещается на нижней штанге металлоискателя. При приближении к металлу в наушниках изменится тональность сигнала.

На транзисторах

Также несложная схема, состоящая из транзисторов К315Б или К3102, конденсаторов, резисторов, наушника и элемента питания.

Первый транзистор создает задающий генератор, второй – поисковый генератор. Если к катушке приблизить металл, в наушниках появляется звук. Подробная схема приведена ниже.

На микросхеме К561ЛЕ5

Схема состоит из микросхемы, наушников, резисторов и конденсаторов. Катушка L1 подключается к задающему генератору, а L2 – к поисковому генератору микросхемы. Металлический предмет влияет на частоту поискового генератора, меняя звук в наушниках. Настраивается МД конденсатором С6. Он устраняет лишние шумы. Напряжение питания прибора 9 В.

Разновидности металлодетекторов

На рынке представлена широкая номенклатура металлодетекторов, применяемых во многих сферах. Ниже приведен список, в котором указаны некоторые разновидности этих устройств:

1. Грунтовые. Эти приборы предназначены для поиска своими руками металлического лома, ювелирных украшений, монет и пр.
2. Глубинные. Эти приборы применяют для поиска вышеназванных металлических изделий на большой глубине.
3. Подводные. Устройства этого типа предназначены для работы подводой. Они могут работать на разных глубинах.
4. Металлодетекторы для поиска золота. Эти приборы позволяют найти золото и украшения для него в любых средах.
5. Охранные устройства. Эти приборы применяют для обнаружения металлических изделий на теле человека и в багаже. Такие устройства выполняют в виде арок и устанавливают на входе в места большого скопления людей, например, на вокзалах, торговых центрах и пр.
6. Промышленные. Это оборудование входит в состав конвейерных линий. Их основная задача обнаружение металла в других веществах. Например, в добываемой песчано-грунтовой смеси.
7. Армейские. Военные применяют такие приборы для обнаружения своими руками мин, неразорвавшихся снарядов, бомб и пр. Военные называют такие приборы миноискателями.
8. Устройства собранные своими руками, чаще всего их собирают начинающие «кладоискатели».

Использование современных материалов позволяет проектировать и изготавливать приборы с высокой точности обнаружения металлов в разных средах. Применение микроэлектроники позволило минимизировать их габаритно-весовые параметры. Кроме этого, простота электрической схемы позволяет с минимальными затратами изготовить металлодетектор своими руками.

Примеры находок

Полный багажник чёрного металла — таков хабар ведущего канала СЕРЫЙ КОПАТЕЛЬ 12. Как выдержит нагрузку задняя подвеска автомобиля — большой вопрос. Но результаты работы Пирата впечатляют.

Килограмм монет — в основном российские ходячки — накопал за один раз с Пиратом камрад victor partizan. Рублёвые, двухрублёвые, пятирублёвые, десятирублёвые — похоже, что половину стоимости металлоискателя камрад отбил за один коп.

Канал Копаем Вместе снял специальное видео о находках Пиратами. Смотрим.

Монеты в ассортименте, в том числе империя, коп по войне также результативен — накопали ржавый ТТ — ну не ради же восстановления оружия такие находки делают, наши читатели с законом в ладах.

Сборка металлоискателя Пират:

Для начала конечно же нужно подготовить плату. Для этого открывает программу Sprint-Layout и печатаем заготовку нашей будущей платы, затем переносим рисунок любым удобным способом на подготовленную плату, протравливаем её и насверливаем отверстия для деталей. Я использую технологию ЛУТ, хотя лазерного принтера у меня нет, делаю на работе.

Но когда нет возможности напечатать на лазерном принтере, то можно сделать рисунок на струйном, затем отрезать стеклотекстолик нужной формы, приложить рисунок к плате и острым предметом отметить дырочки, затем насверлить и перманентным маркером нарисовать дорожки вручную. Ну или через копирку перевести.

Обязательно нужно зачистить плату мелкой наждачной бумагой и обезжирить ацетоном перед нанесением рисунка, так и изображение хорошо переведётся и процесс травления будет быстрее и надёжнее. После того как плата протравится, необходимо снова ацетоном стереть тонер или маркер и немного потереть наждачной бумагой.

Затем берём паяльник и лудим дорожки оловом. После лужения, обязательно стираем ацетоном лишнюю канифоль, дабы избежать проблем в будущем. По желанию, можно прозвонить дорожки.

Теперь необходимо припаять все детали на плату. Для этого так же открываем печатку в программе Sprint-Layout и смотрим где какие детали располагаются. Я настоятельно советую вам, поставить панельки для микросхем, на всякий случай. Первым делом припаяйте перемычки, их в схеме 2, и одна находится под микросхемой NE555, так что если вы про неё забудете, неисправность будет найти сложно, так как я уверен, вы за эти перемычки и не вспомните! В качестве перемычки, подойдут ножки от резисторов.

Когда все детали на месте, остаётся только припаять отводы на переменные резисторы, катушку, динамик и питание.

Правильно собранная схема начинает работать сразу, без каких либо настроек! Катушка как я говорил выше, наматывается на оправе 19-22 см и содержит 25 витков. Для поиска более мелких предметов, можно намотать катушку по меньше 15 см — 17 витков или 10 см. — 13 витков. Для поиска чермета конечно лучше использовать катушку диаметром 19 см.

Хочу сказать пару слов о тональности звука. Мне он показался слишком грубым. Изменить тональность, можно путём подбора конденсатора С1, я заменил его на 47nf и звук стал более высоким.

Динамик лучше брать типа 3ГДШ TRYD 4070-02 8Ом так звук будет гораздо мощнее, я заменил старый динамик в своём металлоискателе именно на него. Так же, очень хорошо справляются и динамики от наушников.

И напоследок, видео работы металлоискателя Пират:

Все детали можно купить на AliExpress за копейки NE555P — 10 шт. | 20 шт. | 50 шт. | 100 шт. TL072 (К157УД2) — 10 шт. | 20 шт. | SMD IRF740 —  BC547 —   Конденсатор пленочный 100nf — 100 шт. Резисторы — 300 шт. | 600 шт. Конденсаторы керамические — 300 шт. | 1000 шт. Текстолит фольгированный односторонный

Методы поиска

В настоящее время применяется больше 10 методов поиска предметов посредством ЭМП. Однако если говорить о непосредственной оцифровке ответного сигнала, то чаще всего такое решение практикуется лишь представителями разных профессиональных сфер, которые применяют самую дорогую технику.

Что касается самодельных металлоискателей, то они бывают следующих типов:

1. Параметрические.
2. Приемопередающие.
3. С накоплением фазы.
4. На биениях.

Параметрические изделия не оснащены специальным приемником, поэтому их нельзя назвать очень популярными. Чтобы определить нахождение металлической конструкции, используется влияние самого предмета на параметры катушки — индуктивность и добротность. При этом показатели ЭМп здесь незначительны. Любые изменения параметров приводят к изменению частоты и амплитды вырабатываемых колебаний.

Несмотря на простоту сборки и дешевизну, такие металлоискатели отличаются хорошей помехоустойчивостью, но нуждаются в особом подходе и навыках.

Модели с приемником обеспечивают максимальную эффективность работы в конкретном диапазоне частот, правда, их схемотехнические свойства остаются очень сложными. Для продуктивной работы приходится покупать качественные катушки. Приемопередающие металлоискатели, у которых одна катушка — называются индукционными. Они обладают хорошей повторяемостью, а проблема правильного размещения катушек отсутствует. Тем не менее схемотехника такого решения гораздо сложнее.

Металлоискатель PIRAT своими руками

Схема металлоискателя «Пират», очень популярная и понятная даже начинающему радиолюбителю.

Металлоискатель Пират обладает довольна неплохими характеристиками, ни смотря на простоту схемы и доступность деталей.

Собирается легко, за вечер, не требует практически ни каких настроек и прошивок, начинает работать сразу после сборки! Ниже представлю подробную инструкцию по сборке металлоискателя Пират!

Технические характеристики МД Пират:

Потребляемый ток 30-40 мА Напряжение питания 9-14 вольт Дискриминации нет, реагирует на все металлы Чувствительность монета 25 миллиметров — 20 см Крупные металлические предметы — 150 см

Питание:

Для работы металлоискателя Пират, требуется напряжение 9-14 вольт.

Можно использовать обычные батарейки или аккумуляторы типа AA или две кроны соединённые параллельно, но я бы посоветовал потратить немного денег и купить аккумулятор для бесперебойника, его легко можно закрепить на штанге металлоискателя и заряда будет хватать на долго. Так же, можно использовать и батарею от шурупавёрта, кстати по началу, я именно её и использовал!

Катушка:

Поисковая катушка для металлоискателя Пират, тоже изготавливается несложно. Наматывается на оправе 190 мм. и содержит 25 витков провода ПЭВ 0.5 мм.

Катушку можно намотать на пяльце для вышивания, кстати этот способ довольно распространенный.

Лично я беру обычную кастрюля, наматываю на ней катушку и стягиваю всё это изолентой, затем делаю каркас из тонкой фанеры и закрепляю её на нём. Тут как говорится, каждому своё, кому как удобно.

Скачать список деталей

Схема металлоискателя пират:

Металлоискатель пират состоит из передающего и приёмного узлов. Передающий узел состоит из генератора импульсов который собирается на микросхеме NE555 и мощного ключа, на транзисторе IRF740. Приёмный узел состоит из микросхемы К157УД2 и транзистора BC547.

На самом деле, детали достаточна распространенные но если всё таки вы не смогли их найти, попробуйте применить аналоги. Таймер NE555 можно заменить на отечественный аналог КР1006ВИ1, Вместо транзистор IRF740, можно поставить любой биполярный NPN структуры с Нкэ не ниже 200 вольт, можно даже выпаять из энергосберегающей лампы или зарядки от телефона, на крайний случай, подойдет даже КТ817.

Транзисторы BC557 и BC547, на отечественные КТ3107 и КТ3102. У операционного усилителя К157УД2 есть полный аналог КР1434УД1В, так же его можно заменить на импортный TL072, но в этом случае, нужно будет переделать распиновку платы, так как у него 8 ног. Металлоискатель Пират на TL072 у меня тоже есть, схема и плата лежат в общем архиве.

Кстати генератор импульсов можно собрать и на транзисторах:

Немного о деталях:

Микросхема К157УД2 и К157УД3

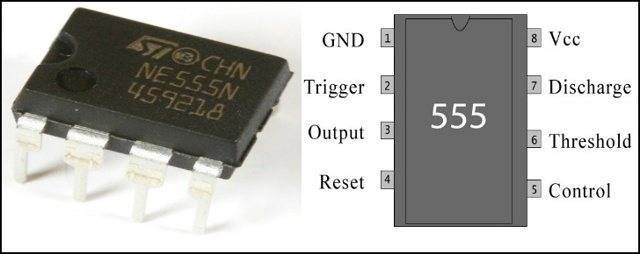

Микросхема NE555

Транзистор IRF740

Плёночные конденсаторы

Правильное соединение резисторов.

Сборка металлоискателя Пират:

Для начала конечно же нужно подготовить плату. Для этого открывает программу Sprint-Layout и печатаем заготовку нашей будущей платы, затем переносим рисунок любым удобным способом на подготовленную плату, протравливаем её и насверливаем отверстия для деталей. Я использую технологию ЛУТ, хотя лазерного принтера у меня нет, делаю на работе.

Но когда нет возможности напечатать на лазерном принтере, то можно сделать рисунок на струйном, затем отрезать стеклотекстолик нужной формы, приложить рисунок к плате и острым предметом отметить дырочки, затем насверлить и перманентным маркером нарисовать дорожки вручную. Ну или через копирку перевести.

Еще важно знать 3 нюанса о спайке плат

Чтобы спаять провода и платы, нужно знать о нескольких важных нюансах работы:

1. Перед началом операции, обязательно нужно подобрать подходящий паяльник. Диапазон оборудование для пайки плат составляет 15-30 Ватт. Выше использовать нельзя, иначе плата сгорит. Идеально для работы подойдет акустический агрегат из-за своих малых размеров и низкой степени нагрева.
2. Чтобы качественно спаять плату, ее нужно очень хорошо очистить. Так добиваются прочного соединения. Для обработки готовится мыльный раствор, а после вся поверхность протирается салфеткой. Металл после обработки качественно вытирается от мыла. Иногда на платах заметны плотные отложения – их убирают специальным составом, продающимся в магазине для электриков. Участок нужно очень хорошо зачистить, пока не появится блеск.
3. Контакты на плате нужно правильно располагать. Сначала присоединяются мелкие резисторы, а затем переходим на большие детали.

Изготавливаем печатную плату своими руками

Схема металлоискателя “Пират”

Делаем заготовку из текстолита размером 4*9 см. Методом ЛУТ или от руки переносим рисунок на заготовку. Сверлим отверстия согласно схеме (1-1.5 мм). Прорисовываем дорожки перманентным маркером или лаком. Травим плату (возможно использование хлорного железа, перекиси водорода с лимонной кислотой или медного купороса с солью). После травления промываем печатную плату. Лудим дорожки.

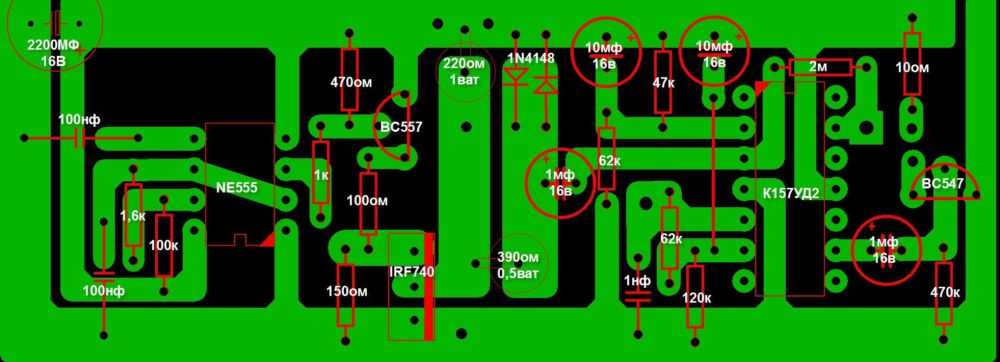

Схема расположения деталей на печатной плате

Приступаем к пайке деталей

Основное, на что стоит обратить внимание – это правильное расположение микросхем и диодов согласно полярности. Так же не забываем установить перемычку

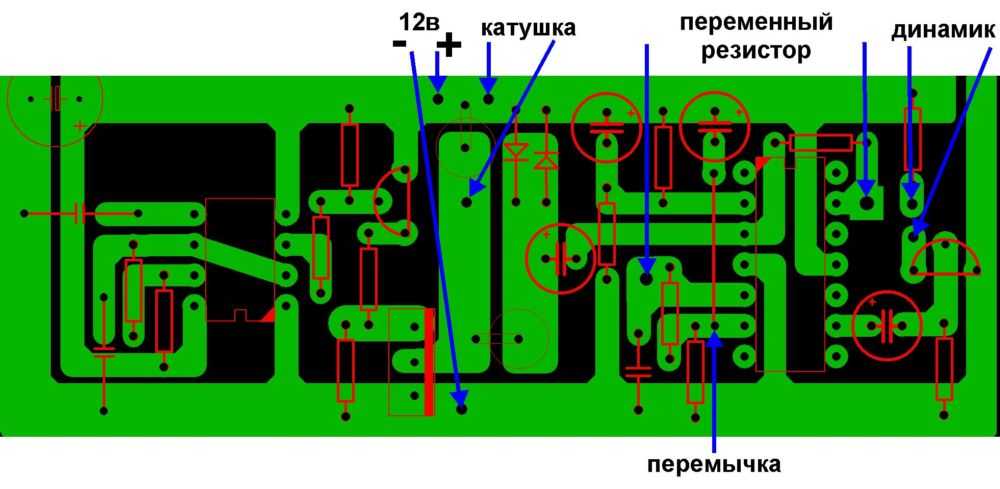

Схема  элементов металлоискателя (провода)

Соединительные провода между платой и катушкой следует подбирать под длину будущей штанги.

Приспособление «Пират»

А теперь мы рассмотрим современные приборы. Одни из них — «Пират» — металлоискатель, функционирующий на проводимости электричества, индуктивном и магнитном свойствах металла. Кстати, свое интересное название устройство получило от изобретателей: PI – импульсный принцип его работы, RAT – сокращение от «Радио Скот» (сайт изобретателей).

Металлоискатель «Пират», фото которого представлено в этой статье, обладает унифицированной конструкцией. Она включает генератор, производящий переменный ток, который проходит сквозь катушку с магнитным полем. Если металл, проводящий ток, приближен к катушке слишком близко, то вихревые потоки направятся на металл. Это способствует образованию переменного магнитного поля в металле. Обнаружить последний дает возможность использование другой катушки для измерения магнитного поля.

Собираем металлоискатель “Пират” своими руками

В этой части статьи вы узнаете, как собрать своими руками импульсный металлоискатель типа “Пират” за один вечер в домашних условиях. Особых знаний для этого не потребуется, достаточно иметь паяльник и уметь им пользоваться.

Какие компоненты понадобятся:

• фольгированный текстолит;
• радиодетали;
• медный провод;
• клемма/батарейный отсек на крону, сама крона;
• динамик 4-8 Ом.

Список необходимых радиодеталей для самостоятельной сборки металлоискателя:

• конденсаторы электролитические 16 В или выше: 10 мкФ (2 шт.), 2200 мкФ, 1 мкФ (2 шт.);
• конденсатор керамический 1 нФ;
• пленочный конденсатор 100 нФ (2 шт. с минимальным вольтажом);
• транзисторы: BC557, BC547, IRF740;
• диоды 1N4148 (2 шт.);
• микросхемы с панельками: NE555, К157УД2;
• резисторы 0,125 Вт: 1 кОм, 1.6 кОм, 47 кОм, 62 кОм (2 шт.), 100 кОм, 120 кОм, 470 кОм, 2 МОм, 100 Ом, 470 Ом, 150 Ом;
• резистор 0,25 Вт 10 Ом;
• резистор 0,5 Вт 390 Ом;
• резистор 1 Вт 220 Ом;
• резисторы переменные: 10 кОм, 100 кОм.

Набор деталей и пайка

Рабочая частота

Практически все характеристики металлодетекторов каким-либо образом связаны между собой. Для примера, понижение частоты генератора способствует более глубокому проницанию и точному поиску, правда, за это приходится платить увеличенным энергопотреблением и ухудшением чувствительности. Также увеличиваются размеры катушки, поэтому компактность и эргономичность существенно страдают. В остальном каждый параметр или комплексы каким-либо образом привязаны к частоте генератора. Поэтому первоначальная классификация устройств создана с учётом диапазона рабочих частот.

1. Сверхнизкочастотные — работают до первой сотни Гц. Не являются любительскими приборами, т. к. требуют особого подхода и навыков. Их энергопотребление начинается с нескольких десятков Вт, а без применения дополнительной компьютерной техники и транспортных средств, которые будут служить для передвижения конструкции, попросту не обойтись.
2. Низкочастотные (НЧ) с диапазоном от сотен Гц до нескольких кГц. Отличаются простой схемой и отсутствием сложной конструкции. При этом они гарантируют максимальную помехоустойчивость, но не могут похвастаться хорошей чувствительностью и качественной дискриминацией. Уровень проницаемости достигает 4−5 метров при употреблении электрической энергии от 10 Вт. Такие изделия способны реагировать на ферромагнитные материалы из черного металла, или крупногабаритные бетонные и каменные конструкции. Чаще всего эти устройства называются магнитодететекторами.
3. С повышенной частотой — представители этой группы работают на частоте до нескольких десятков кГц. Их схемотехническая оснастка гораздо сложнее, чем у предыдущих моделей, правда, требования по уходу и эксплуатации минимальные. Показатели проницаемости достигают 1−1,5 метра. Помехоустойчивость вполне нормальная, а дискриминация и чувствительность находятся на высоком уровне. Существуют универсальные, импульсные детекторы, которые способны работать на обводненных или минерализованных грунтах, где присутствует большое скопление обломок или частиц скальных пород, которые тоже издают сигнал ЭМП. Правда, качество работы в такой среде очень низкое.
4. В последней категории находятся приборы с высокой частотой. Их используют для поиска золота.

Заключение

Когда металлоискатель будет готов,  можно начинать работу. Нужно отдать себе отчёт в том, что ни один самый совершенный аппарат не позволит находить  только золотые скрытые объекты.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если у будущего искателя металлов и золота будет реальное представление  о технике поиска.

Многие особенности эксплуатации готовой аппаратуры очень важны для тех, кто разрабатывает и собирает собственные модели. Нужно заранее иметь представление о технологии работы с такой аппаратурой – именно это является основой её качественного дизайна.

Результативность поиска золота повышается с опытом. Вот наиболее важные элементы такого опыта:

• правильный выбор конструкции металлоискателя и его качественное изготовление своими руками;
• способность правильного выбора площадки поиска;
• умение использовать потенциал металлоискателя полностью;
• выбор правильной технологии поиска в разных условиях;
• модернизация металлоискателя.

Правильно собранная и отлаженная аппаратура всегда поможет в поиске золота, и этот ценный металл обязательно найдется.
