Металлоискатель своими руками: подробная инструкция

Самодельный металлодетектор – плюсы и минусы

Дешевизна, базовое преимущество самостоятельного изготовления любых изделий, актуальна для металлоискателя. Вот какие ещё есть достоинства у самодельного аппарата:

• наибольшее соответствие технологии поиска для новичков;
• возможности создания аппарата полностью индивидуальной формы, дизайна и конфигурации;
• удовольствие от самостоятельного изготовления эффективного, работоспособного прибора.

Как и любое устройство, изготовленное любительским образом, металлоискатель не лишён некоторых недостатков. Вот какие особенности  модели «Пират» отмечают пользователи:

• энергичное потребление заряда аккумуляторов питания;
• отсутствие дискриминации, то есть точной чувствительности на чёрные, цветные и драгоценные металлы;
• ограниченная в сопоставлении с дорогостоящими моделями чувствительность.

Несмотря на недостатки, модель «Пират» очень популярна. Это объясняется простотой самодельного изготовления и высокой результативностью недорогого аппарата.

Занятые в области рециклинга специалисты считают, что возможности дискриминации металлоискателя не имеют большого значения. Все найденные металлы настолько ценны, что их переработка всегда оправдана. Ориентация на поиск золота требует не только аппаратуры, но и немалого опыта, сопутствующих знаний и, конечно же, удачи.

Разновидности детекторов

Общие характеристики приборов:

• Глубина — проницательная способность чувствительности аппарата. То есть максимальная глубина проникания в грунт, на которой можно что-то обнаружить. Если предмет лежит дальше указанного значения, то при любых его свойствах и размерах обнаружить его не удастся.
• Длина и ширина поисковой зоны — определенная воображаемая область, в которой может быть найден объект.
• Чувствительность — возможность обнаруживать предмет в зависимости от его размера.
• Избирательность — возможность повышать уровень сигнала при находке предметов определенного типа. К примеру, на золото или серебро звук динамика усиливается.
• Устойчивость к помехам — отсутствие или минимальное реагирование на помехи ЭМП (электромагнитного поля) постороннего происхождения: радиостанция, грозовые разряды, ЛЭП, и другие.
• Возможность дискриминации — передача пользователю сигналов, характеризующих найденный предмет.

Дискриминация является составным параметром, так как сигнальных выходов, скорее всего, 1 или 2, а определений по свойству и расположению предмета несколько. Однако, по реакции прибора, учитывая приближение к объекту, выделяются сигналы:

• Пространственный — можно определить расположение объекта в месте поиска и глубину расположения.
• Геометрический — возможность образного формирования длины и ширины находки.
• Качественный — возможность предполагать о структуре находки.

Рабочие параметры

Все параметры чувствительности связаны с частотой генератора. Поэтому изначально металлоискатели классифицируют в зависимости от рабочей частоты:

• Сверхнизкочастотный — прибор потребляет много энергии и его перевозят машинами. Сигналы должны обрабатываться компьютером, иначе тип находки по сигналу определить не удастся. Частота в пределах нескольких сотен Гц.
• Низкочастотный — простой прибор и по схеме, и по конструкции. Частота может быть в несколько сотен Гц или несколько кГц. Помехоустойчивый, слабочувствительный и с плохой дискриминацией. Если в качестве питания выступают батарейки, то проницание около 1,5 м, а при питании около 10 Вт — около 5 метров. Такие приборы еще называют глубинными. Лучше всего реагирует на черный металл и на бетонные конструкции большого объема.
• С повышенной частотой — в пределах нескольких десятков кГц. Устроены сложнее низкочастотных, но имеют небольшие требования к катушке. Проницание около 1,5 метра и нестабильная помехоустойчивость, но имеют хорошую чувствительность и дискриминацию. На обводненном или минерализованном грунте лучше не использовать, так как обломки и частицы скальных пород экранируют ЭМП и поиск будет безуспешным.
• Радиочастотный или с высокой частотой (РЧ или ВЧ). Часто используется для поиска золота. Обладает отличной дискриминацией с проницанием до 0,8 метра в сухом немагнитном грунте. Небольшое энергопотребление. Чем лучше изготовлена катушка, тем больше его эффективность.

Какие детали и инструменты нужны

Резисторы:

• R1, R10, R22, R35 = 100 кОм
• R2 = 3.3 кОм
• R3, R7, R8, R13, R14, R21, R33 = 1 кОм
• R4, R5 = 100 Ом
• R6 = 390 Ом 1 Вт (гасящий)
• R9 = 1 МОм
• R11, R20, R23 = 22 кОм
• R12 = 10 кОм
• R15, R16, R17 = 220 кОм
• R18 = 47 кОм
• R26, R29 = 51 кОм
• R28 = 240 кОм
• R32 = 75 кОм
• R34 = 30 Ом
• R25 = 50 кОм (переменный резистор)
• R10 = 100 кОм (переменный резистор)
• R33 = 1 кОм (переменный резистор, потенциометр для регулировки громкости)
• P-5 = 10 кОм (потенциометр для регулировки порога)

Конденсаторы:

• C1 = 0.022 мкФ
• C2 = 1000 мкФ 25 В
• C3, C4, C8, C16 = 0.1 мкФ
• C5, C6, C7 = 0.47 мкФ
• C9, C10, C11, C12 = 0.001 мкФ
• C13, C14, C15 = 220 мкФ 10 В

Транзисторы:

• Q1 = 2n3906
• Q2 = IRF-9640
• Q6 = MPSA-13

Диоды:

• D1, D2, D3 = 1N4148
• D6 = 1N4001
• D7 = 1N5819
• D5 = 1N755 (диод Зенера)

Интегральные микросхемы:

• U1 = TLC555
• U2 = NE5534
• U7 = CD4066
• U3 = LM358
• U4 = MC14093
• U5 = 78L05
• U6 = ICL7660

Для поисковой катушки диаметром 23 см:

Необходим медный провод 0.5 мм. Должно получиться 24-25 витков. С проводом и формой катушки можно экспериментировать. От этого будет и длина зависеть. На стандартный вариант брать не менее 4 метров.

Для штанги и блока управления:

Лучше всего подойдут пластиковые трубки, либо легкая нержавейка. Каркас должен быть не сильно легким, чтобы не подниматься вверх, но и не тяжелым, чтобы не идти ко дну. В этом вопросе лучше доверяться своим ощущениям и вкусам. Главное, чтобы материал каркаса хорошо вел себя в соленой воде, не разрушался в агрессивной среде.

Для сборки:

Паяльник, провода, изолента, силиконовый герметик, ножницы, ножовка и другие инструменты.

Принцип работы

При создании самодельных металлодетекторов особое внимание уделяется приборам «Пират», которые характеризуются простым принципом действия и простотой в изготовлении. Да и качественные характеристики такого прибора соответствуют многим фирменным моделям в ценовом диапазоне 300−400 долларов

Схемотехника и устройство модели очень простые. А настроить такой детектор и начать поиск металла сможет даже необученный человек.

Устройство функционирует по принципу электромагнитной индукции. Общая схема включает в себя передатчик электромагнитных колебаний, который отдаёт и принимает сигнал, передающую катушку, приёмную катушку, приёмник, дискриминатор, а также индикационный прибор. Другие рабочие узлы являются дополнительными и устанавливаются по желанию пользователя.

Задача катушки заключается в создании электромагнитного поля с определенным температурным показателем. Если в зоне действия появляется предмет, проводящий электрической ток, в нём наводятся вихревые токи или токи Фуко, которые способствуют образованию собственного ЭМП. В конечном итоге структура поля катушки меняет свою конфигурацию. Если же предмет не проводит ток, но имеет ряд ферромагнитных свойств, при попадании в поле зрения катушки он искажает исходные показатели посредством экранирования. В обоих случаях задача приёмника заключается в улавливании отличия ЭМП и преобразования его в акустический или оптический сигнал.

По сути, для металлоискателя необязательно, чтобы предмет проводил ток

Важно, чтобы электрические или магнитные характеристики были разными

Коммерческие источники ставят особый акцент на дорогостоящих металлодетекторах с высокой чувствительностью и точностью работы. В их числе — профессиональный прибор Teppa — H, который часто называют геосканером. Однако это название ошибочное, т. к. принцип действия геосканеров заключатся в измерении электропроводности почвы с учётом разных направлений и разной глубины. Такое действие принято называть боковым каротажем. Согласно данным каротажа, компьютер создаёт на экране картинку всего, что происходит в верхних слоях земли, включая всевозможные по свойствам геологические слои.

Дополнительная комплектация

Кроме платы и катушки, придется дополнять металлоискатель другими необходимыми принадлежностями, которые значительно улучшат его работоспособность. Опытные знатоки рекомендуют оснастить прибор следующими устройствами:

Сигнальный динамик. Его можно снять с обыкновенного радио

Важное условие: он должен обладать сопротивлением 8 Ом. В целях экономии лучше приобрести портативный вариант китайского производства.
2 потенциометра, их мощность должна быть разной

Одна модель 10 кОм, а другая — 100 кОм. Устранить помехи практически невозможно, поэтому придется их максимально минимизировать. Для этих целей послужит экранированный провод, соединяющий катушку и схему. Работать металлодетектор должен от питания 12 В не меньше.
Стабилизатором напряжения L7812 усиливается устойчивость электрической микросхемы. Он монтируется на входе.
Каркас для детектора. Он монтируется из любых материалов, имеющихся под рукой. Однако для удобности лучше воспользоваться ПВХ трубой длиной 5 м. Они часто используются для прокладки трубопроводных линий. Еще понадобится купить несколько перемычек. На верхней части устанавливается полукруглая подставка для руки. Потом надо найти герметичную пластмассовую коробку, в которую поместится плата. После этого она монтируется выше середины штанги.
Для запитки системы подойдет батарея от шуруповерта. Плюс состоит в том, что аккумулятор имеет малый вес и длительную работоспособность.

Сборка металлоискателя

• Закрепление приборов внутри корпуса: на тыльную сторону приборов крепится полоска скотча, затем калькулятор размещается в основании коробки, приемник на внутренней стороне крышки.
• Настройка приемника: нужно включить приемник на максимальном звуке и выбрать верхнюю позицию АМ-диапазона, свободную от вещания радиостанций и помех.
• Подстраивание калькулятора: на включение калькулятора приемник должен отреагировать резким шумом гулом или хрипом, если этого нет, нужно скорректировать диапазон.
• Фиксация положения: начинаем плавно закрывать коробку до того положения пока звук не пропадет или не станет более однородным и фиксируем створки коробки в этом положении, используя при этом кубик пенопласта, резинки и т.п.
• Металлодетектор готов. Если поблизости окажется изделие с электромагнитным излучением, приемник подаст звуковой сигнал.

Совместив элементы других радиоприборов в простейшем детекторе, можно будет понаблюдать в действии за принципом работы металлоискателей и получить удовольствие от своей первой поисковой экспедиции.

Обратите внимание!

Такой детектор, собранный в домашних условиях, можно будет апробировать на поиске лежащих в поверхностном слое земли монет или металлического строительного мусора практически в любой местности, на любом открытом грунте.

Какова должна быть пропускная способность металлодетектора?

В документации большинства моделей металлодетекторов декларируется пропускная способность до 50-60 человек в минуту

При выборе той или иной модели важно понимать, что реальная пропускная способность зависит от многих факторов, включая правильную организацию работы и профессионализм секьюрити, наличие удобных столиков для вещей, дополнительное применение эффективных ручных металлодетекторов

Важными факторами, относящимися непосредственно к характеристикам металлодетектора, являются: количество ложных срабатываний; селективность, количество зон детектирования; наличие специализированных программ, чувствительность металлодетектора. Все эти параметры будуче корректно примененными, позволяют оператору быстро определить место металлического предмета на теле посетителя, не отвлекаться на поиск личных аксессуаров и обработку ложных тревог.

При прочих равных условиях высокая пропускная способность обеспечивается высокотехнологичными многозонными моделями арочных металлодетекторов. В среднем, для такого объекта, как стадион на 10 000 посадочных мест, необходимо 35 многозонных металлодетекторов, чтобы избежать очередей на входе. В случае однозонных металлодетекторов, их количество  должно быть значительно выше.

В настоящей статье мы ответили на наиболее часто встречающиеся вопросы об арочных металлодетекторах. Если у Вас возник дополнительный вопрос по установке,  выбору, эксплуатации или ремонту арочных металлоодетекторов, звоните в наш московский офис или опишите свой запрос в форме обратной связи.

Мы перезвоним Вам в кратчайшее время и дадим полную информацию о металлодетекторах и по их применению. Специалисты нашей компании готовы провести необходимы испытания металлодетекторов, семинары и тренинги

Лучшие глубинные металлоискатели

Глубинные детекторы необходимы для того, чтобы найти металлические предметы большого размера и на большой глубине. Поэтому их используют в местах, имеющих историческое значение, или при обслуживании подземных коммуникаций.

Отличительная особенность подобных моделей — отсутствие дискриминации: устройство подаст сигнал о том, что где-то здесь есть металл, но какой именно металл, пользователь узнает только тогда, когда его выкопает.

Другая особенность заключается в концентрации только на глубинных кладах: трубопровод в 6 метрах под землей девайс увидит, а монетку на глубине 5 см даже не заметит.

Однако лучший глубинный металлоискатель позволяет пользователю менять катушку, чтобы расширить возможности использования детектора. Правда, и стоит такой металлоискатель не менее 50 тысяч рублей.

3White’s ТМ 808

Функционал

9

Характеристики

9

Удобство

6

Надежность

8

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.0Оценка

Плюсы

• Одного заряда батарей хватит на 20 часов поиска
• Высокая чувствительность и точность поиска

Минусы

Вес девайса — более двух килограмм

Аналоговый прибор работает по схеме VLF с использованием фирменной технологии Blue Maxx Technology Antennas. Рабочая частота одна — 12,5 кГц. Из-за столь низкой частоты применение металлодетектора допустимо не на всех типах грунта. Однако там, где детектор будет работать, он будет находить все — от небольших кладов на глубине 1 метра до автомобиля на глубине 6 метров.

Единственное, что может причинить неудобства — это система настроек. Чтобы отрегулировать пороговый тон, громкость звукового сигнала и отстроиться от грунта, придется крутить ручки потенциометров: привычных кнопок и экрана здесь нет.

2FISHER Gemini-3

Функционал

9

Характеристики

9

Удобство

7

Надежность

7

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.0Оценка

Плюсы

• Простая сборка корпуса
• Работа от 16 батарей

Минусы

Вместо подлокотника неудобный ремень для переноски

Прибор полностью оправдывает свою высокую стоимость: рабочая частота 81,9 кГц годится и для трассировки трубопроводов, и для поиска локальных объектов. При поиске небольших кладов пользователь может рассчитывать на глубину до 3 метров, а что-то более крупное легко обнаружится и глубже под землей.

Имеется несколько режимов поиска, включая индукционный, когда приемник и передатчик разносятся на значительное расстояние друг от друга. Дополнительно можно настроить чувствительность.

1Garrett GTI 2500

Функционал

10

Характеристики

9

Удобство

8

Надежность

8

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.8Оценка

Плюсы

• Режим Pin-Point
• Несколько звуковых сигналов на выбор
• Удобное управление и дисплей

Минусы

Малое время работы без подзарядки

Самый лучший металлоискатель по глубине поиска — профессиональный детектор Garrett с микропроцессорным блоком. Он работает на довольно низкой частоте в 7,2 кГц, позволяя отыскать металл на большой глубине. Однако при желании пользователь может вручную отрегулировать частоту: предусмотрено 8 вариантов для разных условий поиска.

Главное преимущество модели заключается в ее катушке. Она поддерживает технологию Imaging, благодаря которой позволяет не только отыскать под землей объект, но и определить его примерные размеры.

Пошаговая инструкция по сборке простого самодельного металлоискателя своими руками

Необходимые инструменты и материалы

Для сборки металлоискателя своими руками понадобятся:

1. Инструменты: кусачки, ножик, пила мелкая, отвертка, паяльник.
2. Материалы: провод, припой, флюс, клей, изолента, радиодетали, деревянная или пластиковая палка.

В качестве штанги, а также элементов ее крепления нужно использовать диэлектрики (полимеры, дерево, клей), чтобы они не вносили помех в работу металлоискателя.

Подготовка деталей

Нужно подготовить плату, на которой будет монтироваться электрическая схема. В качестве платы может использоваться даже картон. На ней от руки размечают расположение будущих деталей и проделывают отверстия.

Радиодетали покупают в магазине или выпаивают из старой аппаратуры. Однако нужно следить, чтобы детали были одинаковыми. Это позволит легче согласовать работу двух детекторов.

Чувствительного металлоискателя на базе схемы двухконтурного осциллятора

Этапы изготовления:

1. Располагают на плате транзисторы, резисторы и конденсаторы и припаивают согласно приведенной ниже схеме.
2. Припаивают два провода от батарейного отсека, а также два пьезоэлектрических динамика.
3. Наматывают провод на круглый каркас диаметром около 22 см. После 10 витков делают отвод провода длиной 20 см. Провод в месте отвода не разрывают, а складывают руками пополам. Делают еще 20 витков. В результате должно получиться три вывода длиной 20 см: начало провода, конец и отвод после 10-го витка.
4. Снимают катушку с каркаса, придерживая витки руками, и плотно фиксируют изолентой.
5. Наматывают вторую катушечку, которая должна зеркально повторять первую. Снимают ее с каркаса и фиксируют изолентой.
6. Припаивают согласно схеме выводы катушечных детекторов.
7. Собирают подставку. Катушки располагают друг от друга на расстоянии примерно 15 см, а между ними прикрепляют плату.
8. Настраивают детекторы перед закреплением. Включают металлоискатель и, перемещая руками катушки, добиваются максимальной тишины. Подносят металл к одной из них. Если звук заметно изменяется, значит, металлоискатель работоспособен.
9. Фиксируют элементы клеем и замазывают масляным лаком.
10. Прикрепляют к подставке рукоятку.

На трансформаторе с Ш-образными пластинами

Это простой параметрический металлоискатель с индуктивной обратной связью. Позволяет обнаруживать скрытую проводку, арматуру в стенах и перекрытиях, а также крупные металлы в почве. Трансформатор используется маломощный от любого радиоприемника. Чтобы своими руками превратить трансформатор в детектор, нужно разомкнуть его магнитопровод: снять каркас, прямые перемычки и обмотки.

Существуют две схемы переделки трансформатора. В первой используются старые обмотки, во второй они наматываются заново.

В первом случае Ш-образные пластины нужно сложить вместе и на них надеть обмотки. Обмотка на схеме II – сетевая, обмотка I – понижающая на 12 В. Конденсатором С1 настраивается тон звука. Вместо транзистора МП40 можно использовать КТ361.

Во втором случае на Ш-образные пластины наматываются обмотки на 1000 витков (на схеме I) и 200 витков (на схеме II). Для обмотки I используется провод ПЭЛ-0,1. Через 500 витков делается отвод. Обмотка II наматывается проводом ПЭЛ-0,2.

Трансформатор герметизируется и помещается на нижней штанге металлоискателя. При приближении к металлу в наушниках изменится тональность сигнала.

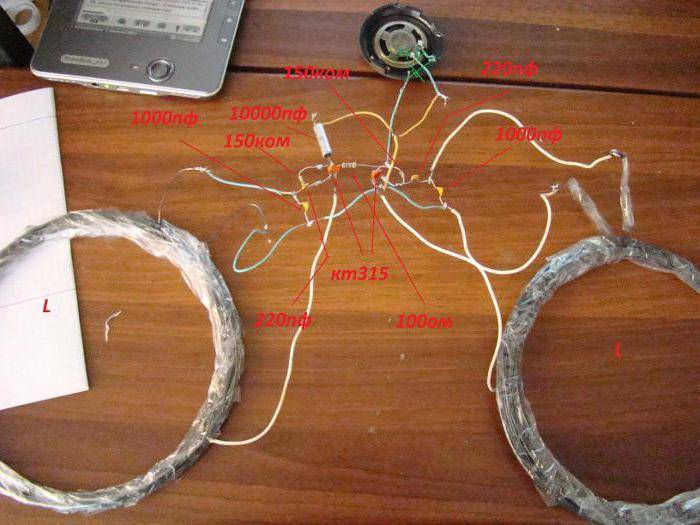

На транзисторах

Также несложная схема, состоящая из транзисторов К315Б или К3102, конденсаторов, резисторов, наушника и элемента питания.

Первый транзистор создает задающий генератор, второй – поисковый генератор. Если к катушке приблизить металл, в наушниках появляется звук. Подробная схема приведена ниже.

На микросхеме К561ЛЕ5

Схема состоит из микросхемы, наушников, резисторов и конденсаторов. Катушка L1 подключается к задающему генератору, а L2 – к поисковому генератору микросхемы. Металлический предмет влияет на частоту поискового генератора, меняя звук в наушниках. Настраивается МД конденсатором С6. Он устраняет лишние шумы. Напряжение питания прибора 9 В.

Схемы самодельных МИ

Металлопоисковая аппаратура заводского изготовления представлена на рынке достаточно дорогими электронными системами профессионального уровня, поэтому энтузиасты постоянно обмениваются информацией, как сделать самодельный металлоискатель у себя дома с минимальными финансовыми затратами. Пошаговая инструкция по сборке и отладке устройства позволяет создать вполне работоспособный металлодетектор из доступных радиодеталей. Металлоискатели, в том числе и миноискатель своими руками, схема которого идентична с разработками для типовых МИ, выполняются на транзисторах и микросхемах. В комплектацию схем для самоделок входят также:

• конденсаторы различных типов: керамические, пленочные, электролитические;
• резисторы;
• резонаторы;
• контроллеры.

Дополнительная информация. Довольно часто в схемах любительской аппаратуры для металлопоиска используется микросхема NE 555, представляющая собой универсальный таймер, генерирующий одиночные и повторяющиеся импульсы стабильных временных характеристик.

Достойным конкурентом металлодетектору на микросхемах является металлоискатель на транзисторах, в котором генерирование сигналов происходит с использованием транзисторов КТ-361 и КТ-315 или аналогичных радиодеталей, производимых еще с советских времен.

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самоделки на базе металлоискателя серии «Пират» одни из самых востребованных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он может «засечь» предмет на глубине от 200 мм (для мелких вещей) и 1500 мм (крупные элементы).

Детали для сборки металлоискателя

Металлодетектор «Пират» является прибором импульсного типа. Для изготовления прибора вам потребуется приобрести:

1. Материалы для изготовления корпуса, штанги (можно использовать пластиковую трубу), держателя и так далее.
2. Проводы и изоленту.
3. Наушники (подойдут от плейера).
4. Транзисторы – 3 штуки: ВС557, IRF740, ВС547.
5. Микросхемы: К157УД2 и NE
6. Керамический конденсатор − 1 нФ.
7. 2 плёночных конденсатора − 100 нФ.
8. Электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука.
9. Резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии «Пират» построена по микросхеме NE555. Работа устройства зависит от компаратора, один выход которого присоединён к генератору импульсов ИМС, второй − к катушке, а выход − к динамику. В случае обнаружения металлических предметов сигнал от катушки поступает на компаратор, а после − на динамик, который оповещает оператора о наличии искомых предметов.

Приёмный узел на микросхеме Пират

Плату можно разместить в простой распределительной коробке, которую возможно купить в магазине электрики. Если вам недостаточно такого инструмента, вы можете попробовать сделать прибор более совершенного плана, в помощь вам схема для изготовления металлоискателя с ориентиром на золото.

Схема сверхчувствительного металлодетектора Пират–4

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно воспользоваться аналогичными радиодеталями).

Как собрать печатную плату металлоискателя своими руками

Импульсный генератор собирается на микросхеме NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

Плата металлоискателя Пират с динамиком

Для размещения радиодеталей используется печатная схема, которую можно легко изготовить самостоятельно. Для этого используем кусок листового гетинакса, покрытого медной электротехнической фольгой. На неё переносим соединяющие детали, размечаем места креплений, просверливаем отверстия. Дорожки покрываем защитным лаком, а после высыхания опускаем будущую плату в хлорное железо для травления. Это необходимо для удаления незащищённых участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы потребуется кольцо с диаметром порядка 200 мм (в качестве основания могут использоваться обычные деревянные пяльцы), на которое наматывается проволока 0,5 мм. Чтобы повысить глубину обнаружения металлов, каркас катушки должен быть в пределах 260−270 мм, а количество витков – 21−22 об. Если у вас нет под рукой ничего подходящего, можно намотать катушку на деревянной основе.

Катушка из медной проволоки на деревянной основе

Иллюстрация	Описание действия
	Для намотки приготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на которое вы будете крепить катушку.
Намотайте проволоку по периметру креплений в 20−30 витков. Скрепите обмотку изолентой в нескольких местах.
	Снимите обмотку с основания и придайте ей округлую форму, при необходимости скрепите дополнительно обмотку ещё в нескольких местах.
Подсоедините контур к устройству и протестируйте его работу.

Катушка из витой пары за 5 минут

Нам понадобятся: 1 витая пара 5 cat 24 AVG (2,5 мм), нож, паяльник, припой и мультитестер.

Иллюстрация	Описание действия
Сверните провод в два мотка косичкой. Оставляем по 10 см с каждой стороны.
	Зачистите обмотку и освободите жилы для соединения.
Соединяем жилы согласно схеме.
	Для лучшего крепления спаяйте их паяльником.
Протестируйте катушку в том же порядке, что и устройство из медной проволоки. Выводы обмотки нужно припаять к многожильному проводу с диаметром в пределах 0,5−0,7 мм.

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Если вы только задумались о том, как сделать самодельный металлоискатель, не стремитесь браться за сложные модели. Начните с простого, но эффективного «Пирата». Название это придумал автор самоделки из сочетания Pi (импульс) и Ra-t (радиоскоп). Название прижилось, а простая и понятная схема сборки так полюбилась пользователям, что «Пират» стал одной из самых популярных самоделок в этой области. В настоящее время существует уже 4 модификации схемы «Пират». Металлоискатель просто собирается своими руками, без использования каких-то специфических инструментов.

Единственный недостаток этого прибора заключается в том, что в металлоискателе, изготовленном своими руками, отсутствует схема работы с дискриминацией металлов. Но для начинающего кладоискателя это несущественно.

Кроме деталей, необходимых для сборки, вам потребуется для работы паяльник, отвёртка, изоляционная лента

Детали для сборки металлоискателя

Для изготовления прибора вам потребуется приобрести:

• керамический конденсатор − 1 нФ;
• 2 плёночных конденсатора − 100 нФ;
• электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука;
• резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом;
• переменные резисторы – 3 штуки на 10 и 100кОм, 400 Ом (1Вт);
• транзисторы – 3 штуки, ВС557, IRF740, ВС547;
• 2 диода 1N148;
• 2 микросхемы: К157УД2 и NE555.

Кроме перечисленных деталей, запаситесь наушниками от плеера

Ещё вам потребуется пластиковая труба для штанги, батарейки или аккумуляторы на 9В и провод ПЭВ диаметром 0,8 мм.

Схемы металлодетектора для изготовления своими руками

Простейшая схема «Пирата» выглядит таким образом.

Плату можно разместить в корпусе карманного приёмника или любой удобной по размеру пластиковой коробке, подходят даже простые распределительные коробки из арсенала электрика.

Если вы хотите пойти в своих экспериментах дальше, вот схема для изготовления металлоискателя с ориентиром на золото.

Схема металлодетектора «Терминатор 4» с повышенной чувствительностью

Если вы правильно собрали схему, прибор будет исправно работать. Возможные проблемы с микросхемой.

Проблема	Способ решения
Нет писка и реакции на изменение частоты.	Подберите резистор на 10 кОм с последовательным соединением с конденсатором в генераторе на 300 пФ.
Излишнее возбуждение генератора, шипение и свист	Добавьте конденсатор на 1000 пФ с выводом на корпус.

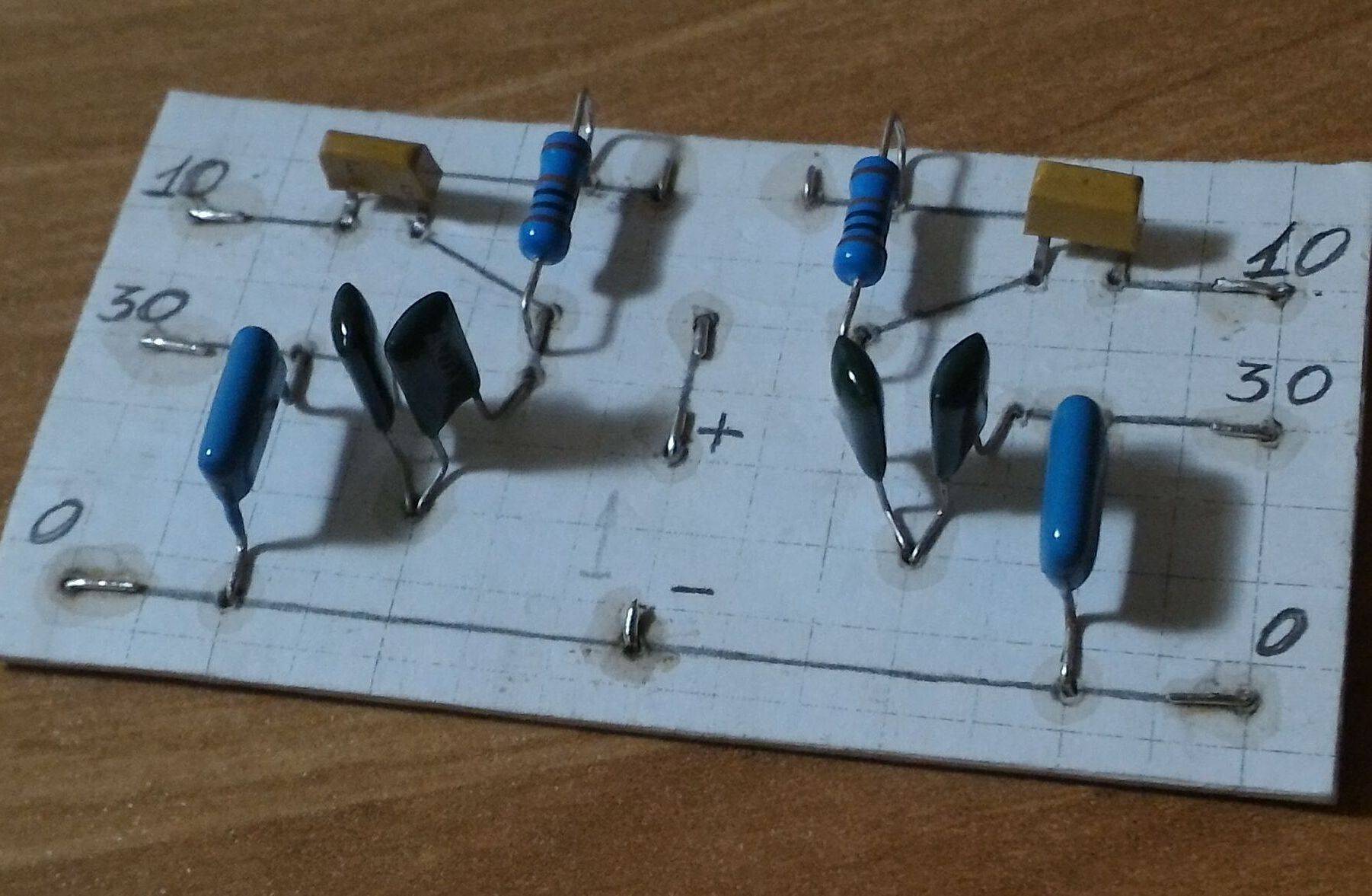

Как собрать печатную плату металлоискателя своими руками

Схема печатной платы металлодетектора довольно проста. Условно можно разделить её на несколько блоков:

• узел катушки поиска;
• усилитель звука на транзисторе;
• генератор импульсов;
• усилитель двухканальный.

Вот так это выглядит.

Импульсный генератор собирается на таймере NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

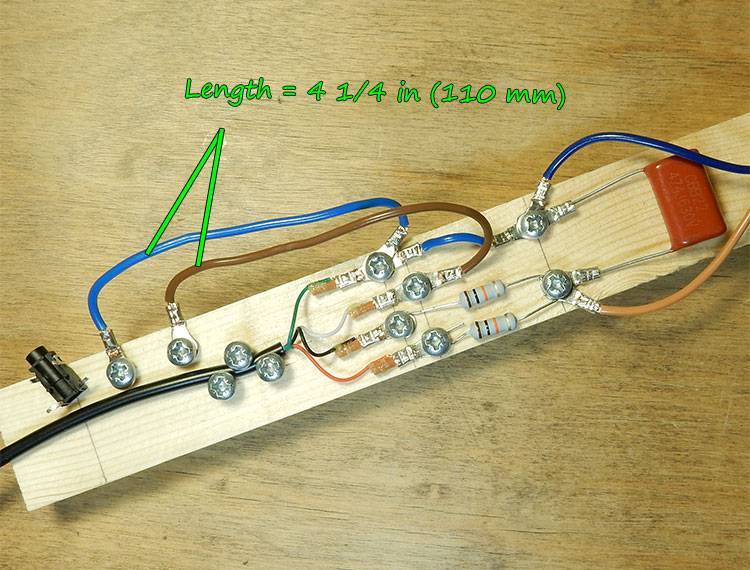

Катушка из витой пары

Подробная инструкция по настройке металлоискателя «Пират», сделанного своими руками

Для окончательной сборки прибора вам потребуется пластиковая труба. Схема сборки проста. Чувствительность детектора настраивается с помощью потенциометров. Добейтесь результата, чтобы он распознавал монету с расстояния в 30 сантиметров. Залежи металла больших размеров он «услышит» за метр–полтора. «Пират» не распознаёт цветные металлы под вами или чёрные, так что тут придётся просто копать, и не исключено, что вы наткнётесь на старое корыто, а не на вожделенный клад. Но в этом случае можно брать не качеством, а количеством, ведь любой металл можно сдать в пункт приёма вторсырья.

Не исключено, что вам повезёт, и все труды будут не напрасны

Как будет выглядеть «Пират» в сборе − в следующем видео. Остаётся только отметить, что набор-конструктор для изготовления этого устройства можно купить по интернету. К нему, кстати, прилагается подробная инструкция, как самому сделать металлоискатель в домашних условиях из деталей комплекта.

Заключение

Когда металлоискатель будет готов,  можно начинать работу. Нужно отдать себе отчёт в том, что ни один самый совершенный аппарат не позволит находить  только золотые скрытые объекты.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если у будущего искателя металлов и золота будет реальное представление  о технике поиска.

Многие особенности эксплуатации готовой аппаратуры очень важны для тех, кто разрабатывает и собирает собственные модели. Нужно заранее иметь представление о технологии работы с такой аппаратурой – именно это является основой её качественного дизайна.

Результативность поиска золота повышается с опытом. Вот наиболее важные элементы такого опыта:

• правильный выбор конструкции металлоискателя и его качественное изготовление своими руками;
• способность правильного выбора площадки поиска;
• умение использовать потенциал металлоискателя полностью;
• выбор правильной технологии поиска в разных условиях;
• модернизация металлоискателя.

Правильно собранная и отлаженная аппаратура всегда поможет в поиске золота, и этот ценный металл обязательно найдется.
