Ворота гаражные откатные

Порядок монтажа сдвижных ворот

Установка сдвижных ворот

Откатные ворота могут быть трех видов:

  • На роликах.
  • Навесные.
  • На рельсах.

От выбранного вида зависит и установка их в проеме. На фото представлена примерная схема установки ворот.

Схема монтажа сдвижных ворот

При монтаже сдвижных ворот необходимо придерживаться такой последовательности:

  • На «банкетку» устанавливаются ролики.
  • Эти элементы заправляются в направляющую ворот.
  • Установка ворот контролируется по уровню.
  • К швеллеру привариваются нижние роликовые каретки.
  • Привариваются вверху концевой и поддерживающий ролики.
  • К опорным столбам привариваются улавливатели: нижний и верхний.
  • Монтируется автоматика.

Установив сдвижные ворота в гараже, соблюдая все рекомендации, можно обеспечить им долгую и надежную эксплуатацию. Как это правильно сделать, подскажет видео.

Откатные гаражные ворота своими руками

Перед работой следует подготовить точный чертеж. Если знаний в этой области нет, стоит обратиться к специалисту. Для самостоятельного сооружения откатной конструкции понадобится учесть особенности монтажа таких изделий. Поскольку ворота будут отодвигаться в сторону, для них следует освободить соответствующее пространство.

Это расстояние рассчитывают исходя из ширины проема и величины консольной части, играющей роль противовеса. Эта часть конструкции не закрывает въезд. Консольный элемент равняется половине ширины проема.

Устройство фундамента

Установка откатных гаражных ворот требует устройства надежного основания. Для этого следует сделать разметку, выкопать котлован, изготовить и забетонировать закладной элемент. Затем, при необходимости оборудовать ворота системой автоматики, провести разводку кабелей. Перед этим необходимо установить створку и ответный столб, и только потом провести монтаж привода.

Для грамотного изготовления и установки гаражных ворот своими руками схему следует продумать до мелочей. Место под основание размечают в определенной последовательности. Разметку закладывают в месте, куда будет производиться откат ворот. Здесь следует отступить от стены на полметра. Такой будет ширина основания для ворот. Длину фундамента определяют согласно длине консольной части ворот – ½ от ширины проема.

Фундамент необходим, чтобы воспринимать нагрузки от створки, находящейся в покое и движении. Для этого следует установить на основание швеллер №20 длиной 2 м. Под фундамент выкапывают котлован длиной 2 м. Яма должна примыкать к опорному столбу. Глубину фундамента определяют, исходя из уровня промерзания почвы.

Чтобы армировать фундамент и соединить с ним швеллер, необходимо сварить 3 квадратных каркаса со стороной 15 см из арматурных элементов №16 длиной 1,4 м. Поперечные связи создают из арматуры №10-12. Их приваривают на расстоянии 40 см друг от друга.

Готовые каркасы соединяют с поверхностью швеллера при помощи сварки. Осевые линии каркасов, расположенных по краям, следует располагать в 40 см от краев швеллера. Третий приваривают ровно посередине. Затем следует сделать песчаную подушку толщиной 10 см и хорошо ее утрамбовать. Затем швеллер помещают в яму.

Важно учитывать некоторые нюансы:

  • Швеллер монтируют впритык к несущему столбу. Он должен располагаться строго параллельно линии перемещения ворот. Этого можно добиться, если натянуть шнур.
  • Чтобы из готового бетона не утекало цементное молочко, необходимо выстелить стенки и дно ямы полиэтиленом.
  • Поверхность швеллера располагается на нулевой отметке. Каркасы следует зафиксировать надежно, поскольку во время подачи бетона на них будет воздействовать большая нагрузка.
  • Чтобы сверху бетон было легче ровнять со швеллером, следует уложить обрезные доски.
  • При желании использовать привод с автоматикой и устройствами безопасности, необходимо сразу заложить нужные провода. Схему прокладки определяют исходя из особенностей гаража. Кабели укладывают в гофротрубе.

После этого приступают к бетонированию. Для заливки основания откатных ворот следует использовать бетон марки не ниже М25-М300. Чтобы его приготовить, приобретают такие составляющие:

  • ведро цемента М400;
  • два ведра очищенного песка;
  • четыре ведра гравия;
  • вода – ее объем зависит от уровня влажности песка.

Если используются пластификаторы, воды потребуется меньше. При их добавлении подвижность смеси увеличивается.

Для устройства фундамента понадобится больше указанных компонентов. Главное – соблюдать пропорции. Лучше использовать бетономешалку. Если перемешивать раствор вручную, его качество будет низким.

Первые компоненты, которые следует засыпать в бетономешалку – это цемент и песок. После того, как они будут перемешаны, можно заливать воду и доводить раствор до однородного состояния. Затем в бетономешалку засыпают гравий. Впоследствии добавляют воду, пока бетон не приобретет подвижность. В процессе его заливки в котлован следует:

  • Подавать бетон постепенно, чтобы установленная конструкция не сдвинулась.
  • После заливки очередной порции раствора следует проткнуть его в разных точках арматурой – чтобы удалить воздушные пузыри.
  • После разравнивания верха бетонной массы следует протереть мокрой швеллер намоченной тряпкой. Она должна оставаться чистой для дальнейших действий.

Бетон полностью созревает в течение четырех недель. Однако спустя 7 дней он уже готов для установки ворот. Это время можно занять выполнением других действий.

Устройство бетонного фундамента

Фундамент является очень важным элементом всей конструкции. Чем он прочнее и надежнее, тем дольше будут служить ворота.

В ходе работы понадобиться:

  • швеллер сечением 20 сантиметров;
  • арматура сечением 12-16 сантиметров.

Арматура нарезается прутками длиной 1-1,2 метра и приваривается к швеллеру с двух сторон в районе его полок.

Далее следует вырыть яму под фундамент шириной не менее 50% от проема ворот, но не менее 40 сантиметров, и глубиной 1,3-1,5 метра. В яму кладется швеллер полками вниз, после чего она заливается бетонным раствором. На данном этапе фундамент уже готов. Как видим, ничего сложного в процессе нет.

И итоге получается ровная площадка, куда в последствии закрепят роликовые каретки для откатных ворот.

Как видим, установить откатные ворота своими руками дело не очень простое, требующее определённых профессиональных навыков и физической подготовки. Именно поэтому достаточно часто хозяева участков доверяют это профессиональным строителям.

Но если вы выбрали именно такой тип конструкции, вы сделали правильный выбор, данные изделия надежны, долговечны и экономят много пространства.

Выбираем тип профиля для роллетных ворот

Роллеты ворот выполняются из металла. Самые распространенные варианты:

  1. Алюминиевые — легкие и долговечные. Подойдут для ручного открывания.
  2. Стальные — самые прочные, но тяжелые и дорогие.

Кроме этого, профиль рулонной поверхности может быть однослойным, двухслойным (с воздушной прослойкой внутри) или с пенным наполнителем (для сохранения тепла в помещении).

Дорогие решения также отличаются особенным подходом к оформлению внешней стороны. Она может имитировать дерево, металл, стекло, зеркальные поверхности, даже дорогие виды натурального камня.

Монтажные работы

Осуществить монтаж достаточно просто, а вот отрегулировать механизм получится при наличии специальных знаний и навыков. Поэтому для того, чтобы конструкция действительно работала правильно и долго, разумнее доверить весь цикл мастерам.

Рулонные гаражные ворота могут ставиться по типу накладной конструкции или капитально встраиваться в стену.

Накладной тип монтажа

Накладной вариант более прост в уходе и обслуживании, но менее надежен с точки зрения взлома. Также ему часто отдается предпочтение, потому что он не требует сложной подготовки фасада или переделывания стены. Катушка располагается снаружи или внутри, а направляющие устанавливаются на поверхности стены.

Встроенный

Встроенные рулонные ворота для гаража — сложная, капитальная конструкция, которая потребует место в стене для установки вала и направляющих в торцах проема. Обычно встраиваемые конструкции делаются в момент строительства помещения, чтобы сразу запланировать необходимые ниши.

Встроить роллетные гаражные ворота сложнее и дороже, но они надежнее и намного лучше вписываются в стиль постройки.

Ограничения для монтажа

Ворота-рольставни подойдут не для любых размеров проема. Правила говорят о том, что конструкция не должна превышать больше 7 метров в длину (49 квадратных метров площади полотна) для стальных роллетов и 6 метров в длину (14 квадратных метров площади) для алюминиевых рулонов.

Особенности сдвижных ворот для гаража

Прежде, чем решить вопрос, стоит ли устанавливать сдвижные ворота гаражные, необходимо определиться с их достоинствами и недостатками.

К преимуществам конструкции относятся:

  • Экономия места. Экономное расходование пространства. Устройство откатывается в любую удобную сторону от проема, и автомобиль свободно въезжает в гараж.
  • Их легче и проще обслуживать. Установка электропривода позволяет управлять воротами специальным пультом, нажатием всего лишь одной кнопки.
  • Цена их может быть довольно демократичной.
  • Достаточно высокая безопасность, что позволяет защитить гараж от проникновения в него «непрошенных» гостей.
  • Повышенная прочность конструкции. Даже сильный ветер изделию не страшен.
  • Механизм перемещения ворот работает тихо при установке роликов, имеющих резиновое покрытие и нейлоновой зубчатой рейки, более долговечной, чем металлическая.
  • Экономия времени на открывание ворот зимой: при заваливании территории перед гаражом снегом ее не требуется тщательно расчищать, чтобы открыть устройство.
  • Установка фотоэлементов позволяет гарантировать безопасность при эксплуатации полотна: система блокируется при обнаружении препятствия, или моментальное открывание ворот при приближении автотранспорта на определенное расстояние.
  • При открытых воротах автомобиль можно поставить в непосредственной близости от них без риска, что кузов может быть поврежден.
  • Разные материалы для отделки полотна дают возможность владельцу подобрать оптимальный вариант по цвету и фактуре.

Несмотря на наличие ряда преимуществ, такие конструкции имеют и недостатки.

К ним относятся:

  • Сложность монтажа.
  • Невозможно установить такие ворота при отсутствии места, чтобы откатить их в сторону без помех.
  • Снег понадобится счищать с полотна, чтобы конструкция дополнительно не перегружалась и не увеличивалась нагрузка на открывающий механизм.

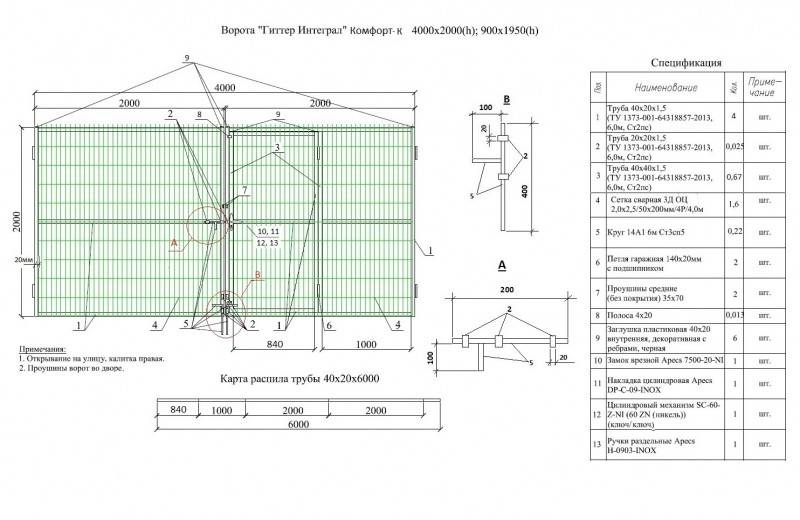

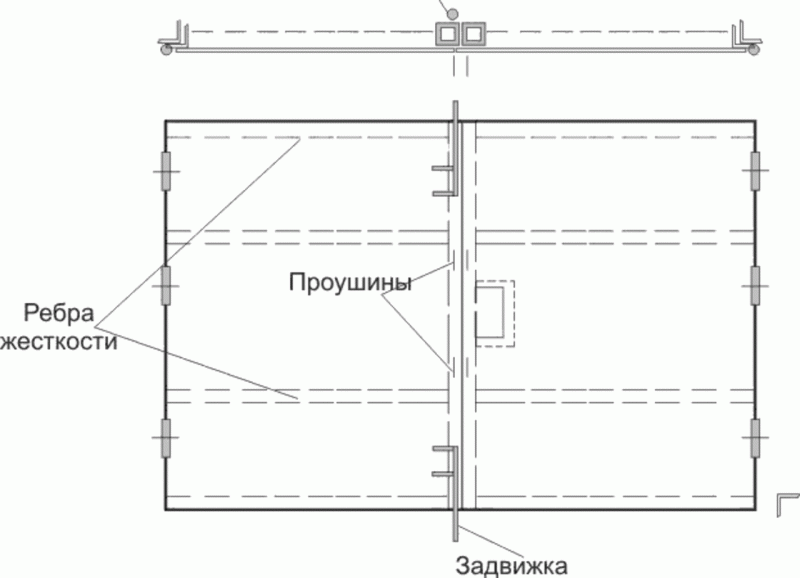

Фото чертежей ворот

Также рекомендуем просмотреть:

  • Привод для ворот
  • Ворота с калиткой
  • Кованые калитки
  • Забор из штакетника
  • Красивые заборы
  • Гаражные ворота
  • Заборы для дачи
  • Забор из профнастила
  • Зеленый забор
  • Забор для дома
  • Установка забора
  • Калитка из профнастила
  • Ворота из профнастила
  • Раздвижные ворота
  • Ворота своими руками
  • Забор своими руками
  • Металлические ворота
  • Забор из сетки рабицы
  • Столбы для забора
  • Сварной забор
  • Кованые заборы
  • Замок на калитку
  • Рулонные ворота
  • Откатные ворота
  • Декоративный забор
  • Высота забора
  • Калитки своими руками
  • Кирпичный забор
  • Автоматические ворота
  • Бетонный забор
  • Забор из камня
  • Кованые ворота
  • Деревянный забор
  • Распашные ворота
  • Как сделать забор

Правила закупки материалов

Выбирая материалы, учитывают массу полотна, его высоту и ширину. Правила выбора материалов:

  • Направляющая балка – главная составляющая откатной конструкции. От нее зависит долговечность и функциональность гаражных ворот. Для нее выбирают металл толщиной не менее 3,5 мм.
  • При расчете характеристик полотна можно воспользоваться специальными строительными программами. Это облегчит задачу по поиску комплектующих. Их можно найти, посещая сайты производителей и официальных дилеров.
  • Дерево является прихотливым материалом. Ему требуется периодическая обработка защитными составами. Основным аргументом в пользу выбора дерева является привлекательный внешний вид.
  • Листовой металл обладает большой массой, поэтому монтаж таких ворот сопряжен с некоторыми сложностями. Преимущество подобной обшивки – створка окажется очень прочной.

При ширине проема более пяти метров подбирать комплектующие следует из расчета более серьезных нагрузок, превышающих 600 кг.

Учитывая общий вес ворот и ширину проема, выбирают составляющие элементы конструкции. К одной из основных деталей, от которых зависит работоспособность системы, относится направляющая.

В стандартный комплект составляющих элементов для откатных гаражных ворот входят:

  • роликовые каретки;
  • накатной ролик;
  • заглушки, устанавливаемые на направляющую балку;
  • верхний и нижний улавливатели створки;
  • направляющий рельс – 5-7 м;
  • верхние ролики.

После подготовки материалов стоит разобраться с устройством откатных ворот.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

  1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
  2. Расчет противовеса.
  3. Оценка веса сооружаемой конструкции.
  4. Изготовление эскиза или чертежа.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

  • ширине проема;
  • технологическим отступам открытия/закрытия;
  • минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Расчет веса

Это значение определяется исходя из веса используемого материала:

  • Профнастил ~ равен 4 кг/м2.
  • Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров

Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных

Требования к створке ворот

Когда стоит вопрос выбора ворот нужно думать не только о цене и внешнем виде конструкции, а о климатических особенностях местности и о том, готовы ли вы уделять достаточно им времени в зимнее время года, когда лежит снег.

Самыми нетребовательными являются подвесные конструкции. Достаточно очистить снег в зазоре между землей и нижним краем ворот, и они снова хорошо станут работать.

Консольная конструкция нуждается в постоянном уходе за роликами, их чистке и смазыванию. Рельсовые ворота доставляют больше всего хлопот своему хозяину. Ведущий рельс постоянно забивается снегом и грязью, но детали сейчас достаточно редко используются.

Минимально откатные ворота должны выдержать 25 000 раз открывания и закрывания. Данный минимальный ресурс соответствует 15 годам их эксплуатации.

Правила закупки комплектующих

От правильно выбранной фурнитуры зависит множество факторов, таких как долговечность ворот, показатели качества и комфорт в процессе их эксплуатации. Сначала следует определить, какую именно нагрузку будет испытывать фурнитура для сдвижной конструкции.

Зная размер и материал, можно рассчитать массу и подобрать соответствующие компоненты для их установки.

Зачастую для стандартного дома и дачного участка устанавливают небольшие ворота, максимальной длиной 4 метра. Вес их невелик по следующей причине: изделия состоят из легких материалов, например, сайдинг, профнастил и составляет около 400 килограммов. В подобном случае используют фурнитуру, рассчитанную на такую массу.

Очень важный нюанс при выборе комплектующих для установки ворот является качество подшипников. Некоторые производители, по непонятным причинам, грешат плохими подшипниками. Стоимость подшипника составляет меньше 1 процента от стоимости всего комплекта. Подобрать правильного производителя всегда поможет продавец- консультант.

Инструменты и оборудование

Решив установить самостоятельно откатные ворота нужно запастись всеми необходимыми инструментами.

В процессе работы понадобится следующее:

  1. Инверторный сварочный аппарат.
    Можно любой, но именно данный вид сварочных аппаратов не портит металл и гарантирует крепкий и надежный сварочный шов.
  2. Болгарка.
    С ее помощью режется швеллер и другие заготовки для будущих ворот.
  3. Компрессор.
    Он понадобится в случае, если обшивка планируется покрываться краской. Он значительно облегчит работу. Но не страшно, если его нет, вполне реально обойтись кистью, валиком.
  4. Молоток, плоскогубцы, рулетка, электродрель, строительный уровень, клепатель.

Итог: лучшие гаражные автоматические ворота с ДУ

Если подытожить все вышесказанное, то лучшие автоматические ворота с дистанционным открытием такие:

  • первое место (лучшие для среднестатистических помещений, особенно неотделимых от дома):
    • секционные;
    • подъемно-поворотные;
  • на второй позиции:
    • на первое место также можно было бы поместить раздвижные виды: по функциональности и надежности они во многих аспектах лучше перечисленных и проще в установке. Но есть недостаток — не для каждого объекта подойдут, так как требуется место для заезда. Надо отметить, что можно сделать двухстворочную систему и уменьшить этим потребность в пространстве;
    • роллетные — на втором месте, поскольку из-за множества подвижных ламелей снижается надежность. Но их плюс — не требуется место под потолком для заезда полотна. Такой тип выбирают также, если нет желания монтировать сложную систему направляющих в притолоке.

Самые худшие по функциональности, антивандальности и комфортности — распашные ворота для гаражей из-за неудобства при открывании (потребуется место для створки), щели между сегментами, парусности, уязвимых петель.
