Магнитные защелки и замки для межкомнатных дверей

Особенности магнитной защелки

Чем отличаются магнитные защелки от обычных? Они используют уникальное физическое явление для удержания двери закрытой. Применяется не механическое зацепление деталей держателя, как это происходит в обычных защелках. Дверь держится в закрытом состоянии при помощи силы взаимодействия постоянного магнита с металлом.

Устройство состоит из двух основных частей:

  • магнита, который ставят на полотне двери;
  • металлической планки, закрепленной на дверной коробке.

Такое удерживающее приспособление состоит всего из 5 деталей, не имеет подвижных частей. Оно надежно фиксирует межкомнатные двери, дверцы шкафов. Простейшие по конструкции магнитные защелки для дверей имеют малые габариты, незаметны, очень надежны.

Конструкторы создали более сложные модели. Они снабжены плавающим магнитом, выдвигающимся в определенном положении двери и скрывающимся при открытии. Существуют устройства с нажимным открыванием. Для открытия такой защелки нужно нажать на кнопку, отодвигающую магнит от планки.

Комплектация встраиваемых магнитных защелок

Стандартно в комплект входит магнит, находящийся в пластиковой защите (корпусе), монтируемый в фурнитурный паз рамы ПВХ (напротив дверей), ответная металлическая часть, устанавливаемая на центральном запоре двери, шурупы для профиля (по металлу). В комплект может входить одна или две ручки, — все зависит от торговой марки и вида.

Например, магниты фабрики BONAITI (Италия), изготовлены из Ferrimax 44H феррита, который показал отличные качества работы во влажной и жаркой среде. И при этом не создает характерного звука щелчка при работе. Внешний вид такого рода изделий опрятен и имеет несколько видов покрытий (никель, бронза и другие).

Большое преимущество магнитных защелок перед обычными роликовыми изделиями дало применение в производстве деталей (постоянных магнитов), что позволило специалистам добиться совершенно бесшумного открывания замочного устройства, без так называемого “эффекта щелчка”. Сквозняки и посторонние запахи навсегда покинут ваше жилище. А практичность такой фурнитуры, несомненно, высока: до 200 000 (циклов) не выявили изменений в работе магнитных механизмов.

Осталось только выбрать производителя и установить.

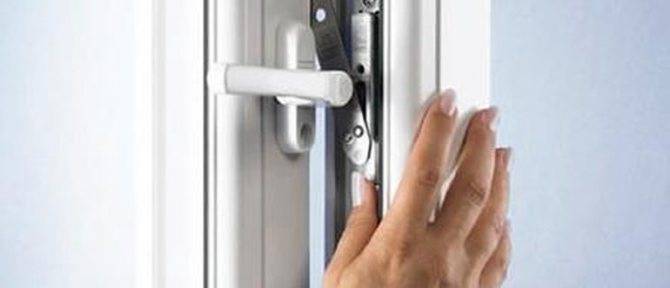

Установка на пластиковые двери: чем отличается от деревянных и других видов дверей?

Для установки на деревянные, композитные и металлические двери идеально подходят обычные врезные замки. Но пластиковые двери отличаются от других аналогов своей многослойностью, поэтому и замки к ним должны подбираться, исходя из особенностей их конструкции. Здесь нужно понимать один немаловажный нюанс: установка в пластиковое дверное полотно обычного замка может причинить вред встроенному стеклопакету. По этой причине электрический магнитный замок для пластиковой двери будет лучшим решением.

Такое запорное устройство оптимальное в плане цены и надежности, не прихотливо и совершенно не боится перепадов температур и влажности. При частом открытии и закрытии подобные магнитные защелки практически не изнашиваются, что обеспечивает их долговечную и бесперебойную работу. Кроме того, такие запирающие механизмы обычно имеют компактные размеры, что позволяет сохранить общую эстетику пластиковой двери.

Магнитные защелки практически не изнашиваются, что обеспечивает их долговечную и бесперебойную работу

Функции

Не секрет, что никакой замок не гарантирует абсолютной защиты, и время взлома зависит от квалифицированной установки, характеристик механизма, а еще от того, защищен ли он сам. Как бы ни неожиданно это звучало, но механизм, призванный защищать помещение от проникновения в него посторонних лиц, сделает это успешнее, если защитить его самого.

Для этого выпускают броненакладки, устанавливаемые на входную, или иную, дверь, и защищающие личинку от вскрытия. Есть модели, которые используют магнитный ключ для того, чтобы предоставить доступ к замку.

В закрытом положении такая накладка полностью закрывает личинку, не позволяя ее высверлить, выломать, или просто натолкать в нее посторонних предметов.

При поднесении магнитного ключа, крышка броненакладки сдвигается, открывая отверстие для обычного ключа.

Виды магнитных замков

Замки, использующие принцип взаимодействия магнитных полей, принято разделять на несколько видов. Это:

  • Пассивные. Знакомые по магнитным защелкам, которые уже не одно десятилетие устанавливаются при изготовлении мебели. На дверцу шкафа или полки прикрепляется металлическая планка, а в корпусе закрепляется постоянный магнит, который и удерживает створку. Усилие прижима невелико, оно не препятствует открыванию, но исключает самопроизвольное распахивание.
  • Встраиваемые. Используются, как правило, в межкомнатных дверях. По размерам, форме, принципу действия походят на обычные механические аналоги с той разницей, что запирание происходит при помощи магнита.
  • Активные (электромагнитные). Широко применяющиеся замки для контроля доступа в самые различные помещения. Данный вид весьма разнообразен, и не является предметом рассмотрения данной статьи. Более подробно о нем можно прочитать здесь.

По возможности зафиксировать ригель можно разделить на:

  • Защелку. При закрытии двери срабатывание происходит автоматически, ригель входит в соответствующий паз. Чтобы войти в помещение, или выйти из него, необходимо повернуть ручку.
  • С запорным механизмом. Конструкцией может быть предусмотрено место для установки личинки, или установлен запирающий ригель механизм.

Магнитные замки AGB (Италия) — качество по доступной цене

У практикующих мастеров много нареканий к магнитным замкам китайского производства — зачастую магнитная защелка попросту не срабатывает. Чтобы не попасть впросак, не следует экономить на фурнитуре. Хорошей репутацией пользуется продукция итальянской компании AGB, о чем свидетельствуют многочисленные положительные отзывы.

В маркетинговых целях, был введен термин «умный магнитный замок».

Polaris 2XT — умный магнитный замок фирмы AGB. Лицевая пластина выполнена из нержавеющей стали. По запросу, замок доступен и с прямоугольной лицевой пластиной

Polaris 2XT отличается тихим закрыванием и точностью механических соединений, которые дают приятные ощущения плавности ручки и поворота ключа.

Centro — магнитный замок с засовом

Регулируемая магнитная ответная планка Easy-Fix XT облегчает установку, а система зажимов фиксирует вкладыш в планке

Магнитные замки AGB (Италия) — качество по доступной цене

У практикующих мастеров много нареканий к магнитным замкам китайского производства — зачастую магнитная защелка попросту не срабатывает. Чтобы не попасть впросак, не следует экономить на фурнитуре. Хорошей репутацией пользуется продукция итальянской компании AGB, о чем свидетельствуют многочисленные положительные отзывы.

В маркетинговых целях, был введен термин «умный магнитный замок».

Polaris 2XT — умный магнитный замок фирмы AGB. Лицевая пластина выполнена из нержавеющей стали. По запросу, замок доступен и с прямоугольной лицевой пластиной

Polaris 2XT отличается тихим закрыванием и точностью механических соединений, которые дают приятные ощущения плавности ручки и поворота ключа.

Centro — магнитный замок с засовомРегулируемая магнитная ответная планка Easy-Fix XT облегчает установку, а система зажимов фиксирует вкладыш в планке

Особенности установки в межкомнатные двери

В принципе, если пользователь обладает минимальными навыками в области столярных или плотницких работ, то монтаж не составит большого труда.  Для выполнения будет необходим следующий инструментарий:

  • Комплект отверток;
  • Электродрель и сверла;
  • Молоток;
  • Шуруповерт;
  • Фрезер ручной;
  • Измерительные приспособления;
  • Стамеска;
  • Карандаш (строительный маркер).

Пошаговый порядок проведения работ:

  1. Обычно, магнитный замок монтируется на высоте от 90 до 110 сантиметров от пола. На дверном торце размечают площадь, где будет находиться ниша для замочного устройства. В случае, если в замке предусмотрена ручка, то на фронтальной стороне обозначают место ее интеграции.
  2. В отмеченном месте посредством электродрели проделывают сквозное отверстие для квадратного сечения стержня, который должен сцепить ручки друг с другом с двух сторон.
  3. В дверном торце вначале производят небольшую выборку для фронтальной замочной планки, затем высверливают нишу, куда будет помещен непосредственно механизм, при чем, данная ниша должна точно соответствовать его габаритам. Нишу также можно проделать с помощью ручного фрезера. В противном случае, применяются перьевые сверла, а также стамеска и молоток.
  4. Далее следует отметить место прикрепления замка. В этих целях его устанавливают в подготовленную ранее нишу и местах крепления, а для саморезов высверливают отверстия.
  5. Непосредственный монтаж замка. Его вставляют в нишу и закрепляют надлежащим образом на дверном торце. Если имеется ручка, то ее устанавливают в дверях, после чего проверяют полноценность работы всей системы в целом.
  6. Установка ответных элементов. В случаях, когда замок не имеет язычка, то напротив него на коробке двери попросту устанавливают планку ответную. Если ригель имеется в наличии, то необходимо предварительно создать место на рамке для его входа. Аналогично, для этого можно использовать или фрезер, или сверла, или стамеску с молотком. После, остается лишь укрепить планку и проверить работоспособность замка.

Производители и модели

Выпуском магнитных замков занимаются многие производители. Можно встретить большое количество моделей, производимых китайскими компаниями. Есть и серьезные фирмы, в первую очередь итальянские, предлагающие высококачественные замки.

RENZ

Итальянский производитель, выпускающий разнообразную фурнитуру для дверей. Продукция отличается хорошим качеством и невысокой ценой.

Magn 5-50Magn 85Magn 2070

Тип
ЗащелкаЗамокЗамок
Дополнительное запирание
ЦилиндрСанитарная завертка
Язычок
МагнитныйМагнитныйМагнитный
Расстояние до центра отверстия под ручку, мм
505050
Материал
СтальСтальСталь

FUARO

Китайский производитель, предлагающий большой выбор самой разной фурнитуры

MAGNET M12-50-25MAGNET M85C-50 MAGNET M96WC-50

Тип
ЗащелкаЗамокЗамок
Дополнительное запирание
ЦилиндрРучка-завертка
Язычок
Магнитный+пластиковыйМагнитный+пластиковыйМагнитный+пластиковый
Расстояние до центра отверстия под ручку, мм
505050
Материал
СтальСтальСталь

AGB

Один из крупнейших итальянских производителей, разрабатывающий и выпускающий механизмы запирания для дверей, окон, и прочую продукцию, которая отличается высоким качеством, долговечностью, отличными характеристиками.

ВО 5101.50.06ВО 5102.50.03ВО 5103.50.06

Тип
ЗамокЗамокЗамок
Дополнительное запирание
Ключ «буратино”ЦилиндрРучка-завертка
Язычок
Магнитный+пластиковыйМагнитный+пластиковыйМагнитный+пластиковый
Расстояние до центра отверстия под ручку, мм
505050
Материал
СтальСтальСталь

Особенности эксплуатации

При выборе магнитной защелки стоит отдать предпочтение моделям, основанным на работе ферритовых магнитов. Они сохраняют свои эксплуатационные свойства в течение многих десятков лет, чего никак нельзя сказать о механических элементах, которые садятся уже спустя несколько месяцев после использования. Имейте в виду, невзирая на то, что базовое взаимодействие внутренних элементов происходит благодаря магнитам, в конструкции все же сохраняются механические компоненты, которые с течением времени требуют замены. При монтаже следует учитывать эту особенность — постарайтесь установить защелку таким образом, чтобы обеспечить свободный доступ к внутренним деталям.

Это говорит о том, что использовать магнитные защелки можно не только для межкомнатных дверей, но и для внешних – к примеру, балконных или тех, что выходят на веранду.

Очень важно правильно подобрать размеры механизма

Нужно обратить внимание на его длину, особенно в том случае, если дверное полотно оборудовано вставками из стекла или металла. Ширина накладки обязательно должна быть меньше размера самой двери

И, конечно, не следует оставлять без внимания габариты запорного язычка.

Лучшие магнитные замки для межкомнатных дверей в среднем сегменте

Forme Magnetico F140.13.02 WC

Торговая марка Forme, на рынке свыше 50 лет. За долгое время она успела завоевать признание и любовь публики занимаясь выпуском высококачественной продукции.  Новинка не стала исключением. Итальянская магнитная защелка изготовлена из полированной латуни. В качестве запирающего элемента применяют сантехническую завертку. Резкие перепады температур, повышенное содержание влаги не влияют на работоспособность конструкции.

Forme Magnetico F140.13.02 WC

Достоинства:

  • стильный дизайн;
  • сантехническая завертка;
  • итальянское качество.

Недостатки:

Morelli Innovation IM L B NP

Итальянская компания Morelli на протяжении 70 лет радует своих пользователей качественной продукцией. Новинка продолжает устоявшие традиции. Она получила стильное черное оформление. Корпус произведен из стали высокого уровня прочности. На лицевую нанесено гальваническое покрытие. Механизм выдержит до 250 тыс. циклов открытия и закрытия.

Morelli Innovation IM L B NP

Достоинства:

  • сделано в Италии;
  • стальной корпус;
  • пластиковый ригель.

Недостатки:

MEDIANA POLARIS B06102.50.34.567 WC

Хромированный магнитный матовый запор используется преимущественно для межкомнатных дверей. Сантехническая защелка сигнализирует о том, что механизм выдерживает температурные перепады, повышенную влажность. Прямой ригель совместим с левыми и правыми дверьми. Уникальная ответная планка повышает точность закрытия.

MEDIANA POLARIS B06102.50.34.567 WC

Достоинства:

  • надежный;
  • плавный ход;
  • простой монтаж;
  • ригель не выпирает из двери, когда она открыта;
  • ответная планка со скосами;
  • большая сила притяжения магнитов;
  • эксплуатация в течение многих лет.

Недостатки:

  • при закрытии слышен громкий щелчок;
  • квадратный ригель предотвращает открытие замка пластиковой карточкой, если он заклинит.

Особенности эксплуатации

Устройства на основе притяжения крайне неприхотливы в эксплуатации. Они не нуждаются в периодическом уходе, чистке, смазке, как механические. Обычно изготовитель закладывает в изделие консистентную смазку, которой хватает на весь срок эксплуатации.

Это делает устройства незаменимыми для использования на улице, для входных дверей домов, вспомогательных построек. Подойдут они для дверей на балкон, лоджию или неотапливаемую веранду.

Тем не менее в более сложных конструкциях с ручкой подвижные элементы все-таки используются. Маловероятна, но возможна ситуация, когда они потребуют замены. Поэтому крепить устройство нужно так, чтобы можно было его снять. Приклеивать защелку на эпоксидные или другие особо прочные составы не рекомендуется. В этом случае при демонтаже защелки ее придется отрывать с частью полотна или косяка.

Металлическая планка самых простых защелок также может быть подвержена коррозии. Ее следует периодически осматривать, а при появлении признаков ржавчины — снимать для подкраски.

Магнитные защелки становятся все более популярными среди домовладельцев. Это объясняется их надежностью, простотой установки, тихой работой по сравнению с механическими. Такое устройство можно установить самостоятельно.

это фирма итальянская. делает фурнитуру для дверей.считается одной из самых лучших.

у меня пунктик — тишина, поэтому двери должны закрываться тихо. так вот эти тефлоново-пластиковые как раз для этого подходят. если вам все равно. берите просто этой фирмы, но обычные, но цена там вроде не сильно отличается

Знаменитости в тренде

О проекте

Все права на материалы, размещенные на сайте, защищены законодательством об авторском праве и смежных правах и не могут быть воспроизведены или каким либо образом использованы без письменного разрешения правообладателя и проставления активной ссылки на главную страницу портала Ева.Ру (www.eva.ru) рядом с использованными материалами. За содержание рекламных материалов редакция ответственности не несет. Свидетельство о регистрации СМИ Эл № ФС77-36354 от 22 мая 2009 г. v.3.4.280 Eva.ru 2002-2019

Контакты

Двери в доме — очень важная часть декора. Это не только функциональный элемент, но еще и украшение, придающее интерьеру завершенность и индивидуальность. Но двери должны закрываться

Если вы ищете красивые, практичные и надежные замки, обратите внимание на новинку — магнитные замки и защелки

Разновидности и особенности выбора

Внутреннее устройство и принцип работы магнитных замков для межкомнатных дверей не столь сложны, как могут показаться. Подобные запорные механизмы, состоящие из двух взаимодействующих магнитов, можно отыскать открыв створку большинства шкафов.

Разновидности

Несмотря на многообразие моделей, следует выделить лишь три типа подобных устройств:

  1. Встраиваемый
  2. Пассивный
  3. Электромагнитный

Наиболее востребованным среди покупателей является встраиваемый тип магнитного замка, напоминающий механическую модель. Ручка, устанавливаемая на дверном полотне, сдвигает друг относительно друга планку и магнит – дверь открывается.

Смотрим видеообзор, виды замковых систем:

Самыми простыми магнитными защелками являются пассивные замки, которые принято устанавливать на негабаритных и легких дверных полотнах. Они состоят из металлической планки и несильного магнита, которые притягиваются друг к другу и без особых усилий разъединяются.

Встраиваемые и пассивные замки обладают одним недостатком – они лишь придерживают дверное полотно в прикрытом состоянии, но не запирают его. Самыми надежными, но при этом дорогостоящими являются электромагнитные модели.

Электромагнитные устройства самые сложные. Они состоят из электрического магнита и планки с высокими показателями магнитной проницаемости.

Установка и монтаж электромагнитных замков рекомендуется в помещениях, которых необходимо обеспечить высокий уровень надежности. Их основной характеристикой является мощность, которая характеризует минимальное усилие, необходимое для разъединения магнитов. Одним из недостатков устройств является необходимость подключения к электрической цепи.

Разделение магнитных защелок может вестись по способу монтажа:

  • Полу врезные
  • Врезные
  • Накладные

Особенности выбора

Выбирая замок для межкомнатных дверей, необходимо ответить на следующие вопросы:

  1. Какой тип будет наиболее подходящим в каждом конкретном случае?
  2. Какими должны быть форма и модель замка, чтобы он не только надежно удерживал дверь, но и вписывался в интерьер помещения?
  3. Какова должна быть сила удерживающего элемента?

Особое внимание необходимо уделить максимальной нагрузке (МН), измеряемой в килограммах. Она подбирается в зависимости от типа двери и требуемой степени защиты:

  • Металлические дверные полотна – до 1000 кг
  • Массивные деревянные полотна – до 350 кг
  • Легкие деревянные или ПВХ полотна – до 150 кг

Если магнитная защелка подбирается для тяжелых межкомнатных дверей, рекомендуется установить в качестве дополнения небольшой доводчик.

Долговечность замка зависит нанесенного защитного покрытия на его поверхность. Магнитные пластины обычно закрываются специальными пленками, которые не рекомендуется покрывать красками или лаком. Механическим и климатическим факторам лучше всех противостоят никелевые или цинковые покрытия.

Принцип работы

Действие таких устройств основано на том, что защёлка, которая изготовлена из специального сплава, при закрытии притягивается со стороны ответной планки, запирая тем самым дверь.

Важно отметить, что, хотя иногда высказываются разного рода опасения о том, что действие магнита со временем может существенно уменьшиться, это полностью не соответствует действительности. Были произведены соответствующие испытания, в ходе которых было установлено, что сила магнита остаётся постоянной

В частности, было произведено 200 тысяч открываний и закрываний и в результате никаких изменений не произошло. Также было произведено испытание для проверки влияния температурных изменений на такие устройства. И здесь также было установлено, что действие магнитных замков изменений не претерпело. Поэтому можно утверждать как о надёжности, так и долговечности магнитных защёлок. Магнит при этом находится в дверной коробке внутри специальной конструкции.

Ответная планка сделана по-другому, чем в механических устройствах. Там нет углубления. На его месте расположена металлическая пластина, к которой притягивается магнит в момент закрывания.

Эксплуатация

Эксплуатация магнитных дверных замков не отличается от традиционных аналогов. Главное условие – профессиональная установка, точная подгонка для обеспечения точного вхождения ригеля в положенное ему место в коробке двери. Само запорное устройство, если сделано качественно, способно прослужить долго.

Многие модели имеют выполненный из пластика ригель. В обычной жизни это не ухудшает характеристик механизма, т. к. эксплуатация и сфера применения не предусматривают установку их в дверях, на которые могут оказываться какие-либо серьезные механические нагрузки.

Пассивные модели просты в установке. Для них не требуется фрезеровать пазы, максимум, что понадобится сделать – слегка «утопить» основание замка или ответной планки в корпус двери или коробки. Точность подгонки в данном случае не столь критична, как в случае применения врезных моделей.

Преимущества и недостатки магнитных замков

Имеется ряд достоинств и положительных свойств, среди которых:

  • Более тихая работа при срабатывании защелки.
  • Минимум движущихся деталей повышает надежность конструкции.
  • Симметричный корпус позволяет без проблем устанавливать замок в двери, открывающиеся в любую сторону – влево или вправо.
  • Многие фирмы придерживаются стандартных размеров в изготовлении своих моделей, что облегчает замену.
  • Отсутствие торчащего ригеля в открытой двери делает ее вид более эстетичным. В механических моделях случайно заблокированный в выдвинутом положении ригель при попытке закрытия двери может повредить наличник, что исключено в данном виде механизмов.

Недостатки тоже есть:

  • Пассивные модели несколько уменьшают дверной проем, а также не обладают большой силой прижима. Их назначение – препятствовать распахиванию от порыва ветра, самооткрыванию.
  • Врезные модели более придирчивы к качеству монтажа и точности подгонки частей – самого замка и ответной части, устанавливаемой на дверную коробку.

Следует оговориться по поводу (почти) бесшумности работы таких замков. Причиной громкого закрывания двери может быть сама дверь.

В том случае, если дверная коробка сделана из дерева, и на ней нет уплотнителя, никакое супертихое срабатывание запорного механизма не поможет снизить шум от громкого стука дверного полотна о коробку.

Еще одной причиной того, что эффект обещанного тихого срабатывания замка не наблюдается, может стать соприкосновение металлического ригеля с магнитом в накладке, монтируемой в дверной коробке. Производители, которые ответственно подходят к разработке своих моделей, устанавливают поролоновые, резиновые или иные прокладки, предотвращающие механическое соприкосновение металлических частей.

Обзор производителей

Для лёгких дверей прекрасно подойдёт магнитная защёлка Palladium 100-М. Оснащена пластиковым магнитным язычков. Рассчитана на 150 тысяч нажатий. Работает полностью бесшумно. Подходит для дверей как с правым, так и с левым открыванием. Средняя стоимость этого устройства составляет 180 рублей.

Mediana Polaris AGB подойдёт для большинства типов дверей. В конструкции используется стальной корпус, который герметичен и покрыт оцинкованным напылением. Устройство может быть использовано в помещениях с повышенной влажностью. Замок подойдёт и для правых, и для левых дверей. Здесь ширина лицевой планки составляет 18 мм, края сделаны закруглёнными. Стоит, как правило, около 700 рублей.

Защёлка Apecs 5300-MC выполнена в соответствии с новейшими технологиями. Здесь предусмотрена фиксация с помощью обычного ключа. Угол поворота ручки для открывания составляет всего 30 градусов (в большинстве механических защёлок речь идёт о 60-65 градусах). Замок предусматривает 600 тысяч циклов открывания и закрывания. Средняя стоимость составляет 550 рублей.

Рокса-Энтранс AL-250UZ — это, скорее, электронный замок. Для работы ему нужно электропитание. Может устанавливаться на двери различной толщины (например, можно говорить о толщине 35 мм). Для работы нужно напряжение 12/24В, мощность составляет 10 Вт, сила сцепления составляет 250 кг. Средняя рыночная цена на это устройство составляет 2000 рублей.

Принципы выбора

Стандартные магнитные дверные замки могут выдержать нагрузку до 150 кг. Для межкомнатных дверей это более чем достаточно. Но если по каким-либо причинам используется массивная дверная конструкция, то необходимо подбирать замок, согласно планируемой нагрузке.

Перед установкой замка на дверь рекомендуется проверить его на отрыв, чтобы оценить силу, необходимую для открывания. Эксперты советуют не ставить мощное устройство на легкие дверные конструкции, иначе возможна деформация полотна.

Магнитный замок надежно фиксирует дверь в закрытом положении и отличается большой долговечностью. Конструкция запора не содержит сложных деталей, производящих трение. Поэтому ее поломки не часты, а при редких случаях отдельные части засова можно купить в магазине и легко заменить самостоятельно.

Пошаговая инструкция монтажа магнитного замка

Для установки потребуется следующий инструмент:

  • Молоток.
  • Стамеска, ширина подбирается по размеру опорной планки врезного замка.
  • Электрическая дрель.
  • Сверло с функцией фрезеровки диаметром 10 мм.
  • Битка для закручивания шурупов.
  • Строительный карандаш

Процесс установки начинается с разметки положения замка в двери. Установка замка производится строго по средней линии дверного полотна:

  • Вымеряется условный центр полотна.
  • Прикладывается замковой механизм опорной планкой к торцу двери. Центр планки на уровне центра полотна. По сторонам оставляется одинаковое расстояние до краёв.
  • Карандашом обводится контур по планке.
  • С помощью стамески выбирается древесина полотна двери на глубину залегания опорной планки.
  • На сверле при помощи изоленты отмечаем глубину сверления под установочное место для замка.
  • Дрелью со сверлом высверливается установочное место под замок.
  • Отдельно просверливается отверстие под брусок ручки.
  • После очистки заготовки в отверстия помещается замок и при помощи шурупов фиксируется на месте.
  • Устанавливается ручка и проверяется её работоспособность.
  • Притворив дверь, на дверной коробке отмечается нижняя и верхняя граница для установки ответной планки.
  • По отметкам располагается сама планка и карандашом обводится её контур. Обязательно соблюдается расстояние до краёв.
  • Стамеской вырубается посадочное место для ответной планки. Углубление для паза ригеля вырабатывается стамеской по необходимым размерам.
  • Установка планки производится при помощи шурупов.
  • Производится контрольная проверка соотношения размеров притвором двери.

Работа считается выполненной в случае комфортного срабатывания всех уровней механизма.

Магнитная защелка на балконную дверь: как выбрать и установить

Микроклимат в комнате очень важная составляющая. Наверное, вам не раз приходилось сталкиватся с ситуацией, когда гости, выходя на балкон или лоджию, забывали закрыть дверь за собой. Магнитный замок на уличную дверь? В итоге, весь дым от пребывания гостей (если конечно они курят) втягивался в гостиную или кухню. И толк от так называемого предложения “выйти покурить” сводился к нулю.

Решением вопроса может стать магнитная защелка для балконной двери.

Есть еще один немаловажный аспект: захотелось вам выйти на балкон, когда кто-то в комнате спит, что тогда? Тихо притворить дверь получится лишь в случае, когда у вас установлена магнитная защелка. Ведь от такого звука (легкого щелчка), спящий человек не проснется. Но тогда установку лучше доверить квалифицированным специалистам, если сами вы, конечно, не являетесь таковым.

Ведь видов таких защелок не мало.

  • Виды магнитных защелок
  • Как выбрать магнитную защелку для балконной двери
  • Комплектация встраиваемых магнитных защелок
  • Установка магнитной защелки для балконной двери самостоятельно

Монтаж магнитной защелки на балконную дверь

Сфера применения магнитных фиксаторов

Такие изделия, как фиксаторы на магнитах, могут применяться в разных помещениях, вне зависимости от их назначения. Если в пространстве имеются проемы, ведущие в другие помещения, то ограничительные металлические планки могут найти свое место в нем.

Вариант конструкции магнитного фиксатора Выбор и установка фиксаторов для дверей чаще всего осуществляется:

  • представителями учебных заведений;
  • владельцами развлекательных заведений;
  • медицинским персоналом;
  • хозяевами загородных домов или квартир.

Глядя на указанную выше информацию, можно понять, что нет определенных заведений, в которых чаще всего производится установка дверных защелок. Такие элементы для безопасности и комфорта используются повсеместно.

Вариант магнитного фиксатора


Анализируя статистику спросов, персонал строительных магазинов утверждает, что ежегодно увеличивается количество желающих приобрести в комплекте к полотну двери еще и ограничитель открытия конструкции. При этом приобретаются разные виды изделия.

Монтаж защелки

Установка магнитной защелки на дверь должна производиться в соответствии с прилагаемой инструкцией. Это обеспечит корректную работу и увеличит период эксплуатации механизма.

В целом врезная магнитная защелка устанавливается по следующей схеме:

  1. на дверное полотно наносится разметка. Для этого можно использовать обычную рулетку, замерив основные параметры защелки, или специальный шаблон, если он входит в комплект механизма;

Нанесение разметки на дверное полотно при помощи шаблона

Наиболее оптимальная высота для установки дверной защелки составляет от 80 до 100 см от уровня пола.

  1. в размеченной области высверливается ниша для корпуса устройства, оборудованного магнитами, и отверстия для крепления ручки и фиксирующих болтов;

Сверление отверстий для фиксации защелки и ручки

  1. защелка закрепляется на дверном полотне;
  2. фиксируется ручка;

Крепление ручки и запорного механизма

  1. на дверной коробке размечается область для монтажа ответной планки. Для корректной разметки целесообразнее использовать маркер, который наносится на выдвигающуюся часть устройства. При закрытии защелки на дверном полотне отпечатывается ровный и четкий след;
  2. производится выемка дерева для установки ответной планки;
  3. планка фиксируется крепежными элементами;

Фиксация ответной планки на дверной коробке

  1. проверяется работоспособность магнитной защелки. При необходимости производится регулировки основных элементов.

Как установить магнитную защелку с дополнительным замком, смотрите на видео.

Магнитные защелки хорошо справляются со своей функцией, однако для большей надежности помещения требуется установка дополнительного замка

При выборе защелки особое внимание уделяется виду устройства и компании-производителю

Схема подключения электромагнитного замка

В статье собраны схемы подключения электромагнитного замка к различному оборудованию.

  • Электромагнит, Z-5R, Matrix-2
  • Электромагнит, Matrix-2K
  • Электромагнит кодовая панель
  • Электромагнит кнопка блок питания.

Схема подключения магнитного замка к z-5r и matrix-II

Хочется обратить ваше внимание что на электрозамок нужно установить шунтирующий диод. Он будет убирать скачки напряжения возникающие в замке особенно при снятии с него напряжения

Перемычка на контроллере стоит в штатном положении. Блок питания можно использовать и с меньшим током потребления.

Подключение кнопочной панели к электромагнитному замку.

На коданаборных панелях обычно стоит релейный выход. С тремя контактами

  • COM — общий подключается к минусу блока питания.
  • NC — Контакт для подключения электромагнитных замков. НО.
  • NO — Контакт для подключения электромеханических замков. НЗ.

Главное что при подключении к кодовой панели всегда нужно устанавливать шунтирующий диод. Он должен быть установлен на электромагнитном замке. В некоторых китайских алюминиевых замках уже иногда установлены фильтры от скачков напряжения. И установка шунтирующего диода необязательна.

Схему подключения к конкретной кодовой панели лучше смотреть в инструкции от панели. Если схема подключения кодовой панели всё же нужна оставьте отзыв об этом.

Электромагнит кнопка блок питания.

Просто подключить электромагнитный замок к блоку питания можно. Но нужно понимать что возможности открыть дверь с внешней стороны не будет. Для подключения можно использовать обычный выключатель света. Включил дверь закрылась. Выключил дверь открылась. Но на практике использовать такую схему подключения не стоит. Вам придется и снимать напряжение и заново подавать.

Такую схему обычно используют на проходных. Когда решение пускать или нет принимает охранник, и закрывается не единственная дверь в помещение. В этих случаях удобней использовать блок управления замком я бы даже сказал таймер открытия Z-396T. Простая схема подключения и настройки времени открывания дает преимущества перед контроллером Z-5R. К таймеру нельзя подключить внешний считыватель. Но можно подключить кнопку открытия двери. При нажатии на которую дверь откроется на заданное время.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
