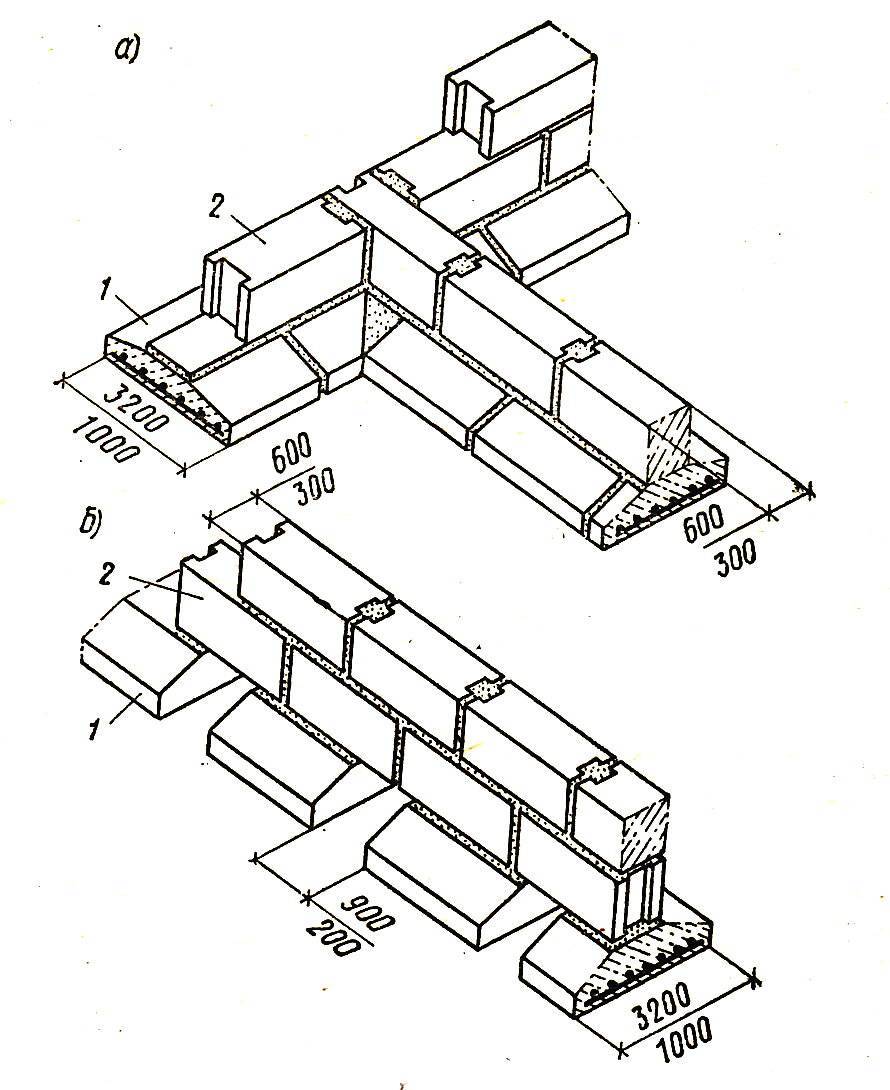

Принципы укладки ленточных фундаментов из железобетонных блоков
Фундаменты такой разновидности есть смысл устанавливать на тех видах почв, которые способны выдерживать большое давление, создаваемое весом строения. Если же грунт склонен к вспучиванию и размыванию в результате выпадения осадков, к чему относятся главным образом глины и суглинки, придется выбрать другую конструкцию фундамента. В случае если грунт неоднороден, такое устройство основания здания вполне может выдержать давление, особенно при наличии соответствующей опорной подушки. Железобетонные блоки производятся с использованием цемента высоких марок и качественного металлопроката, поэтому обладают достаточно высоким запасом прочности.
Устройство ленточного фундамента.
Железобетонный фундамент, набранный из плит, имеет вид ленты одинаковой ширины и высоты, проходящей по всему периметру планируемой постройки, а также под всеми несущими стенами и внутренними сооружениями капитального типа. При этом можно использовать блоки ЖБИ различных размеров, но уложены они должны быть обязательно вперевязку, чтобы не допустить появления вертикальных трещин фундамента. Стандартная высота таких блоков составляет 60 см, а длина 240 см. Сегодня производятся и блоки длиной 120, 90 и 80 см. Ширина блока может составлять 30, 40, 50 и 60 см. Кроме того, блок может иметь горизонтальные или вертикальные внутренние полости, а также ребристую поверхность. Это снижает их вес и себестоимость, но отрицательно сказывается на прочности, поэтому устройство самых надежных ленточных фундаментов производится из монолитных железобетонных блоков.
План сборочного основания
В плане для обустройства сборного фундамента изображается разрез сооружаемого здания в горизонтальной плоскости масштабом 1:200 или 1:400. В документе детально обозначается структура основы относительно осей постройки.
В плане указываются конкретные сведения:
глубина заложения сборных элементов;размер, конфигурация и раскладка блоков и подушек;поперечные разрезы основания в нескольких местах в масштабе 1:25 или 1:50;расположение линий прокладки коммуникаций.
К плану прилагается пояснительная записка, где указываются технологические стадии процесса обустройства основания, характеристики отдельных элементов, структура фундамента и прочая важная информация.
Что влияет на стоимость фундамента?
- Гидрогеологические особенности участка. Чем сложнее участок, тем дороже обойдется фундамент— из- за увеличения глубины заложения, устройства гидроизоляции и т. п.;
- Вес и размеры здания. От них зависит объем фундаментных работ;
- Тип фундамента — сборный или монолитный. Обычно сборный несколько дешевле, потому что менее трудоемкий. Для монолитного фундамента дешевле сделать растворный узел на стройплощадке, чем покупать готовый бетон. Столбчатые и плитные фундаменты дешевле ленточных;
- Наличие в доме подвала. Он требует рытья котлована, а значит, большого объема земляных работ.
Устройство цоколя при столбчатом фундаменте дома
Какую основную функцию выполняет цоколь здания?

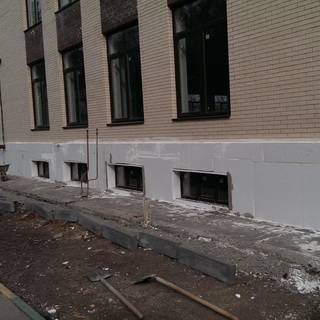

Для защиты стен от влаги в верхней части фундамента устраивается цоколь. Он должен быть прочным, устойчивым к атмосферным и грунтовым водам. Поэтому цоколь столбчатых фундаментов выкладывают из прочных морозостойких материалов (камень, бетон, кирпич-железняк) и оштукатуривают цементным раствором. При ленточных фундаментах цоколем обычно является его верхняя часть, выступающая над поверхностью земли, при столбчатом — стены, устраиваемые между столбами или над столбами. В цоколе обязательно устраивают продухи для проветривания подполья или вентиляции подвала.
По отношению к наружной стене цоколь может быть выступающим, западающим или находиться с ней в одной плоскости. Какой лучше?
Наиболее эффективен западающий цоколь, который позволяет укрыть гидроизоляционный слой от механических и атмосферных воздействий. Он обеспечивает сток дождевой воды со стен и не требует устройства слива. Цоколь, находящийся в одной плоскости со стеной, оставляет открытым гидроизоляционный слой. Наиболее практичный и долговечный — цоколь из монолитного бетона. Штукатурка цоколя или облицовка плитками не всегда долговечны и эффективны вследствие влияния на них влаги. Наружной поверхности бетонного или железобетонного цоколя желательно придавать различную фактуру во время заливки бетоном, а не с помощью последующей доработки (как правило, декоративная обработка цоколя в дальнейшем требует периодического ремонта и восстановления).
Как устроить цоколь на столбчатом фундаменте здания?
При строительстве дома на столбчатом фундаменте цоколь изготавливают в виде перемычки между столбами, армированной металлическими стержнями 8-12 мм диаметром. Такой цоколь не должен непосредственно, опираться на грунт. При устройстве цоколя на столбчатом фундаменте между ним и грунтом в промежутках между опорами следует оставлять свободное пространство в 10-15 см. При неправильном решении цокольного узла может деформироваться не только сам цоколь, но и все расположенные выше конструкции. По этой причине не рекомендуется устраивать цоколи или забирки между столбчатыми опорами легких сооружений.
Основные этапы строительства
Любая строительная работа начинается с грамотно составленного проекта и сметы. После закупки необходимых материалов переходят к возведению ленточного фундамента. Оно подразумевает выполнение шагов, подробно рассмотренных ниже.
Разметка территории, копка траншей.
При помощи теодолита (геодезический измерительный инструмент) участок разбивается на оси для будущего строения. Здесь, скорее всего, потребуется помощь геодезистов. По размеченным осям выкапывается траншея. Осуществить это можно двумя способами — вручную самостоятельно или путем найма строительной техники (экскаватора, например).
Устройство подушки.
Внутрь подготовленной траншеи насыпается смесь материалов, в результате чего образуется подушка под ленточный фундамент. Сначала выкопанная область наполняется песком, поверх него после утрамбовывания накладывается слой щебня или гравия (15-20 см толщиной). Поверх полученной подушки наливается 10 см раствора цемента, затем в строительстве наступает пауза (7-10 дней) до затвердевания смеси.
Укладка слоя арматуры.
Важно осуществлять это правильно. Во-первых, брать арматуру только с антикоррозионным покрытием
Во-вторых, помнить, что ключевое влияние на прочность фундамента оказывают верхний и нижний ряд. В-третьих, если возводится массивный дом или баня, лучше не связывать горизонтальные ряды с вертикальными проволочкой, а выполнить единый сварной каркас.
Самый нижний ряд можно водрузить на небольшие подставки, продающиеся в строительных магазинах. Верхний же фиксируется звездочками.
Монтаж опалубки.
После укладки армированного слоя в траншею сооружается опалубка. Она имеет разные внешние конфигурации, а материалом выступают фанера, шифер, древесина, пластик, металл. Когда опалубка ленточного фундамента готова, она усиливается по бокам досками (к примеру, дюймовыми) с целью усиления конструкции. Если после строительства основания здания материалы будут использоваться, можно сохранить их первозданный вид, перед заливкой покрыв пленкой (подойдет обычная парниковая, но лучше более толстая).
Бетонирование.
Долгожданный этап, заключающийся в заливке подготовленной бетонной смеси в траншею. После этого раствор многократно протыкается щупом с целью выпуска воздуха, а при первичном затвердевании простукивается деревянным молотком.
Чем более плотный и быстро твердеющий бетон использовался, тем раньше можно снять опалубку. Обычно это делается через 5-7 дней. После фундамент выдерживают около трех недель. Если все сделано верно, а этапы выполнены, по прошествии срока приступают к сооружению основной постройки.
Финишные работы.
После удаления опалубки стены фундамента ленточного типа обмазываются битумом (гидроизоляционный слой). Внутрь бетонного изделия засыпается крупнозернистый песок по всей площади.
Следование предписанной схеме позволит получить надежное основание для будущего жилого или административного здания. Проблемы возможны лишь в случаях:
- игнорирование окружающих факторов (глубина залегания грунтовых вод, тип почвы);
- экономия на материалах;
- пренебрежение требованиями СНиПов, ГОСТов, а также плохое качество работ (несоблюдение температурных режимов застывания бетона, недостаточная глубина траншеи, неправильное устройство опалубки или ранее ее снятие).
Если требования соблюдались, а нужные сроки выдержаны, потребитель может быть уверен, что полученный ленточный фундамент прослужит не одно десятилетие без малейших намеков на необходимость ремонта.
Каким может быть ленточный фундамент: о видах
В настоящее время данный тип фундамента различается на монолитный и сборный, в зависимости от технологии закладки, а также на незаглубленный мелкозаглубленный и заглубленный — в зависимости от глубины его закладки
Как уже упоминалось выше, конкретный вид ленточного фундамента определяется на этапе проектирования будущего архитектурного объекта, принимая во внимание его технические и эксплуатационные параметры, а также характеристики имеющегося на участке грунта (тип грунта и уровень грунтовых вод)

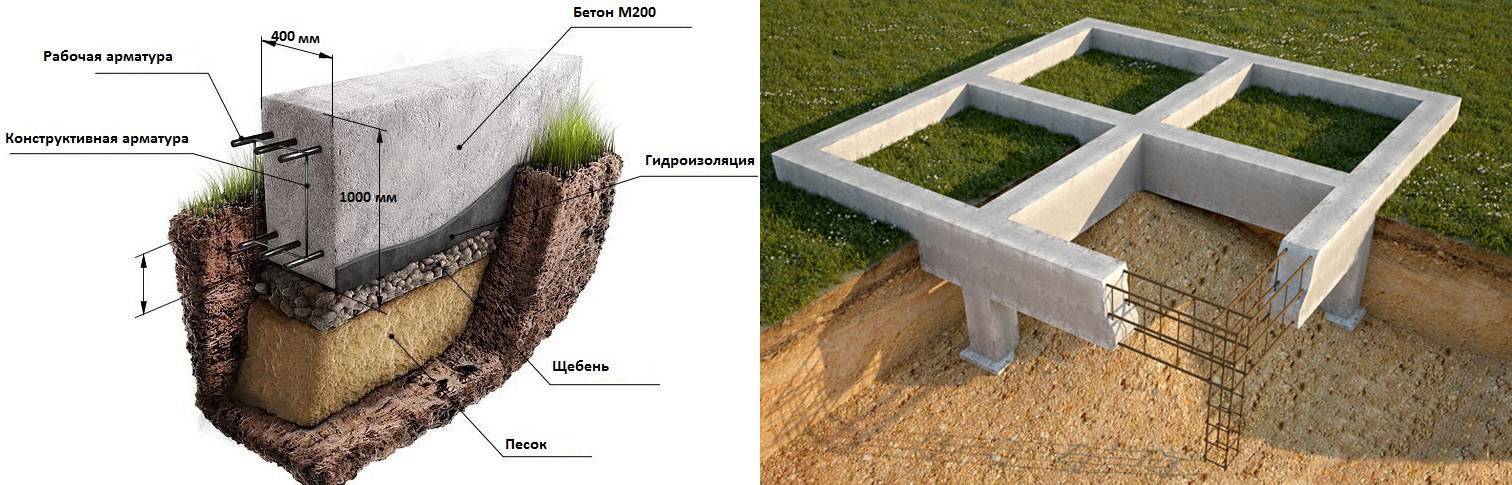

Монолитный ленточный фундамент
Этот вид основания представляет собой монолитную железобетонную ленту, которая заливается непосредственно на месте строительства. К такому виду относятся незаглубленный мелкозаглубленный и заглубленный ленточный фундамент
Крайне важно при создании такой ленты, максимально оперативная её заливка. Кроме того, необходимо равномерно и быстро распределять бетон по опалубке и как можно тщательнее провибрировать его
Незаглубленный ленточный фундамент
Незаглубленный ленточный фундамент
Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.
Мелкозаглубленный ленточный фундамент (МЗЛФ)
Мелкозаглубленный ленточный фундамент
Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.
Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.
Согласно СП 22.13330.2011 «СНиП 2.02.01-83*. Основания зданий и сооружений», вид МЗЛФ зависит от степени пучинистости грунта.
Так, МЗЛФ рекомендуется делать на пучинистых грунтах с УГВ не выше 1 метра от поверхности земли. Его закладывают выше уровня промерзания, на глубине 20-50 см от поверхности. При невысокой стоимости изготовления для этих фундаментов характерна высокая надежность, они служат без ремонта по 15-20 лет. Такому фундаменту необходимо утепление высокого качества – и ленты, и отмостки – чтобы снизить воздействие морозного пучения.
В индивидуальном жилом строительстве чаще всего закладывают мелкозаглублённые ленточные фундаменты, которые могут иметь вид:
Т-образное;
Т — образный ленточный фундамент
Классическое прямоугольное.
В первом варианте работы по созданию фундамента отличаются большей трудоёмкостью. В свою очередь, прямоугольное сечение является более быстрым, простым и бюджетным способом закладки фундамента ленточного типа. Такое основание отлично подходит для возведения одно- и двухэтажных частных жилых домов из любого строительного материала.
Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Узнать какая глубина промерзания грунта в Вашем регионе. На слабопучинистых и непучинистых грунтах можно делать мелкозаглубленную ленту из ФБС.
Заглубленный ленточный фундамент
Структура заглубленного фундамента
Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.
Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.
Такой вид фундамента может закладываться на 15-20 сантиметров ниже уровня промерзания земли
При этом во внимание принимаются несущие характеристики грунта, расположение его пластов, а также высота уровень грунтовых вод
Фундамент из блоков ФБС
Описание и порядок расчета нагрузки на фундамент
При сборе нагрузок на фундамент (общем и обязательном этапе расчет вне зависимости от типа основания) последовательно определяются и суммируются:
- Постоянная нагрузка от стен – в простейшем приближении высота стен (включая внутренние) умножается на их длину и толщину. Далее полученная величина умножается на удельный вес основного материала, взятого из таблиц или технического паспорта. Минимальную нагрузку (от 300 кгс/м3) имеют каркасные стены, низкую (≈600 кгс/м3) – газобетон или дерево, высокую (1200) – шлакоблок и пустотелая керамика, максимальную (1800) конструкции из полнотелого кирпича или камня. Размером окон при простых расчетах как правило пренебрегают, вес утеплителя или фасадных систем, наоборот, следует учесть.
- Нагрузка от пола и перекрытий. В расчет принимаются любые опирающиеся на стены конструкции, включая полы первого этажа, перекрытия между этажами, жилой мансардой или чердаком. Их площадь обычно совпадает с размерами дома, для получения нагрузки объем перекрытий умножается на их удельный вес (100-200 кгс/м3 для деревянных разновидностей с разной плотностью, 200-300 – цокольные утепленные полы из дерева, 500 – стандартные ж/б конструкции).
- Кровельная нагрузка, определяемая исходя из веса материала и типа конструкции крыши. Эту величину стоит рассчитывать с помощью онлайн-калькуляторов, определить точную площадь проекционных линий и длину опорных участков при сложной конфигурации кровли могут только специалисты. При отсутствии такой возможности площадь кровли просто умножают на удельных вес ее материала (20-30 кгс/м2 у всех кровель из облегченной стали, 40-50 – шифера, 30-50 – рубероида и мягкой кровли, 60-80 – керамической или композитной черепицы).
- Снеговая нагрузка на крышу дома – усредненная табличная величина, выбираемая с учетом региона проживания и умножаемая на опорную площадь кровли. Последняя получается путем деления всей площади кровли на площадь опорных скатов. Проще всего снеговая нагрузка высчитывается для плоских кровель – вес снежного покрова на горизонтальной плоскости (от 80 до 560 кг/м2) просто умножается на их площадь.
- Другие временные нагрузки (ветровая, сейсмическая, вес печей, мебели и проживающих людей). При упрощенном варианте эксплуатационная нагрузка на перекрытия в жилых этажах принимается равной 195 кг/м2.
Подробный перечень правил и рекомендаций при расчете нагрузок на основания приведен с СП 20.13330 (замена действующего, но частично устаревшего СНиП 2.01.07-85).
Ветровой нагрузкой при упрощенном общем сборе пренебрегают за исключением расчета домов с высокой парусностью (а именно – при расчете легких каркасников на высоких свайных фундаментах в регионах с сильными ветрами).
Дальнейшие действия зависят от типа фундамента. При необходимости определения минимальной площади основания (актуальной при заложении ленты или расчете сечения опор с ростверком) стоит использовать формулу:
S>(Yн×F)/Yc×R0),
- Где S – оптимальная площадь основания, м2
- F – общая нагрузка на основание (к весу дома и дополнительным нагрузкам добавляется вес самого фундамента).
- Yн – коэффициент надежности, 1,1-1,3
- Yc- коэффициент условий работы, зависящий от типа грунта, длины и жесткости здания.
Для определения веса фундамента нужно знать удельный вес его материала основы (2500 кг/м3 для любых армированных конструкций из бетона), глубину заложения (выбирается исходя из условий на участке), высоту поднятия над нулевой отметкой (в пределах 10-30 см) и ширину (не менее толщины стен с учетом толщины фасадных систем с утеплителем или без него).
Анализ грунта – этап первый
От грунта, на который будет установлен фундамент, так же как и от качества строительных материалов, используемых вами, зависит долговечность и устойчивость фундамента. Грунт под вашим гаражом должен быть равномерно снижаем и прочным. Ни в коем случае, он не должен оползать, проседать или вспучиваться.
Это моет привести к появлению на стенах фундамента трещин и его осадке. Так что не стоит выбирать грунты, которые имеют примеси пылевого песка, глины, торфа, они могут при намокании образовать плавуны. А, вот вспучиваются супеси, глинистые грунты и лессовые, при замерзании.
Ленточный бутобетонный фундамент будет для вас наиболее оптимальным вариант, при условии, что у вас не тяжелый грунт.
Такая конструкция поможет сэкономить денежные средства и, с легкостью, будет поддерживать наземную конструкцию. Если вы запланировали постройку с использованием тяжелых материалов, то такой фундамент вам использовать не рекомендуется. В данном случае, ваши планы сэкономить приведут к большому разочарованию.
Именно поэтому, перед началом строительства следует не поскупиться и заказать анализ грунта на площадке под строительство.
Если вы будете иметь на руках готовый анализ, то вы смоете правильно подготовить почву к строительству гаража. В таком случае он не подмокнет после первого дождя, не потрескается, и не сползет. Ну, и, наверное, само главное, при таком исследовании вы твердо сможете для себя решить, следует ли вам строить такой фундамент или все-таки не стоит рисковать.
Доводы к выбору монолитного ленточного фундамента
Бывают случаи, когда нет смысла делать выбор: конструкция из ФБС или монолит. Существуют условия, при которых необходимо выполнение именно монолитного бетонного фундамента в виде сплошной ленты:
- Если на участке имеются пучинистые грунтовые основания.
- В районе строительства есть риск проявления повышенной сейсмичности.
- Значительные нагрузки на фундамент, в результате которых конструкция будет находиться под действием изгибающих моментов.
Учитывая все эти факторы, можно сделать вывод, что экономия должна быть разумной. Главное для фундамента прочность, устойчивость и надежность работы всей конструкции и обеспечения целостности всего строения.
Трудно однозначно сказать, какой вид несущего основания будет дешевле: монолит или ФБС. Чтобы сделать точное сравнение, рекомендуется сделать привязку строительства к индивидуальным условиям участка, характеру рельефа местности и типам грунтов.
Технология сооружения бутобетонного ленточного фундамента
Бутобетонный ленточный фундамент требует тщательной подготовки траншей и сборки опалубки
Собирая ее своими руками необходимо учесть отсутствие металлического каркаса, обратить особое внимание на обустройство подушки и тщательность заливки раствора. Посмотрите видео, как заложить фундамент из бутового камня
Технология выполнения строительных работ проста:
Для обустройства подушки на дне траншеи из двух слоев песка и мелкого щебня делают подушку. Основательно пролив ее водой, трамбуют.На этой подушке возводят бутобетонный ленточный фундамент, начиная с заливки первого 15 сантиметрового слоя бетона, который закрывают гидроизоляцией.
Для первого ряда выбирают булыжник, чтобы не повредить изоляционный материал.Без помощи машин, своими руками складывают крупные камни поверх застывшего раствора. Булыжники не должны вдавливаться и соприкасаться. Образовавшиеся между ними пустоты заполняет смесь, приготовленная из трех частей песка и одной части цемента марки М500.
Ширина такого основания составляет не менее чем 50 сантиметров, но постепенно кладка становится немного уже и на уровне начала цоколя шири фундамента составляет уже 30 сантиметров. Высота всей конструкции зависит от определенной высоты цоколя. Это значит, что при глубине 1,5-2 метра и высоте цоколя 70 сантиметров высота самого фундамента составит около 2,5 метров.Опалубка, сохраняющая форму основания, выставляется с использование большего количества поперечных перемычек, удерживающих щиты.
Каждый очередной слой камней закрывается раствором до середины. После его застывания следующий слой камней укладывают так, чтобы было похоже на обычную кладку.
Верхний слой полностью покрывают раствором, а после его окончательного застывания с помощью цементной смеси выводят ноль, делая фундамент по уровню. Работы по возведению бутобетонных фундаментов проводят в теплое время года, но при высокой температуре воздуха необходимо кладку закрывать от солнечных лучей и регулярно увлажнять. Постепенное высыхание снизу вверх позволит избежать растрескивания.
(Пока оценок нет)
https://youtube.com/watch?v=fp1o-BuLEykrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0
- betonopedia.ru
- fundamentt.com
- www.banidom.ru
- fundamentaya.ru
Фундамент с помощью блоков
Для кладки лент из отдельных блоков, стройматериалы располагают перпендикулярно разбивочным осям. Предварительно потребуется установить маяки из этих же блоков на углах и пересечении осей. Уровень устанавливается нивелиром. Кладка остальных блоков осуществляется и по обрезу нижнего ряда, и по разбивочной оси. В вертикальное пространство между блоками укладывается бетонный раствор, укрепляемый прутьями арматуры толщиной 20 мм. Излишки стали и раствора убираются сразу, чтобы они не мешали дальнейшей кладке гидроизоляции.
В местах, предусмотренных для проведения коммуникаций, оставляются зазоры между блоками. Трубы из пластика или металла сразу же заливаются раствором и покрываются гидроизоляцией снаружи. В качестве гидроизоляционного слоя можно использовать битумную мастику или рубероид. На блоки укладывается бетонный пояс из арматуры, что позволит достичь ровной поверхности лент и избежать скоса здания. Фундаментом сборного типа могут выступать блоки пустотелые, монолитные без пазов или с ними.
Фундаментные блоки: типы, размеры, маркировка
В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:
- ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
- ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.
Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента
При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.
Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.
Выдержка из ГОСТа, нормирующего размеры фундаментных блоков
Маркировка по ГОСТу
Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.
Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.
- первая — длина (9, 12,24);
- вторая (через тире или точку) — ширина (3,4,5,6);
- третья — высота (3,6);
Маркировка бетонных фундаментных блоков
Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.
Далее, после цифр идет буквенное обозначение типа использованного бетона:
- Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
- П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
- С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.
Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.
Размеры блоков ФБС по ГОСТ
Сборный фундамент из блоков.
Современное строительство предусматривает различные варианты, которые помогут установить надежные и долговечные несущие основания сооружений
Фундамент из блоков ФБС пользуется заслуженным вниманием – его применяют многие при строительстве домов. Подобная конструкция сооружается, когда есть необходимость построить фундамент быстро и без приглашения квалифицированных работников
На прокладку этого фундамента потребуется всего лишь пара дней. Сначала устанавливают блоки по всем углам наружных стен. Затем переходят к установкам рядовых блоков всех остальных стен. Все ряды должны соединятся раствором шириной около двух сантиметров. Стыки между блоками по высоте совпадать не должны.
Для того чтобы фундамент не разрушался от влаги и низких температур и прослужил долгое время, обязательно нужно провести работы по гидроизоляции и утеплению фундамента. Для этого можно использовать различные материалы. Например, рулонный гидростеклоизол, который крепится к блокам при помощи специальной мастики и смолы термическим способом.
Структура монолитной плиты для фундамента
Простая конструкция плитного фундамента, позволяет без привлечения высококвалифицированных специалистов выполнить монтаж такого основания. Однако, потребует значительно затратить трудовые силы, поскольку объем работ внушительный, начиная от копки котлована для заглубления, до вязки арматуры и заливки плиты.
Классическая конструкция полного ж/б фундамента выглядит следующим образом :
структура плитного фундамента
Основными элементами является:
Вязанная арматурная сетка. Монтируется от одного до нескольких слоев в одном горизонте, зачастую не менее двух слоев. Для армирования используется материал от 10 до 16 мм, наиболее востребована арматура диаметром 12 мм. Рассчитывается объем и диаметр арматуры исходя из запланированных размеров плиты: толщины и периметра. Армированную сетку можно монтировать самостоятельно, на месте, из закупленных прутов, или приобрести уже готовую, сварную.
армированная сетка фундамента
Бетонная смесь. В состав бетонной смеси входит гравий, песок и пластификаторы, которые придают раствору прочности и вязкости. Цемент следует использовать марки не менее М250. Мраку М300 можно использовать для строительства более высоких зданий, но не более 4-5 этажей, в зависимости от весовой нагрузки. Более прочные марки, например М400, уже применяются для многоэтажной застройки.
Вся конструкция устраивается на песчано-гравийной подушке, с гидроизоляцией, а при необходимости и утепляется. После набора прочности, торцевые части ж/б фундамента, так же, покрывают специальной мастикой, если на стадии сборки опалубки не использовались гидроизоляционные рулонные материалы. Быстро и эффективней, выполнить устройство монолита с использованием специальной техники и с привлечением физического труда, только для точечных работ. К таким работам относится выравнивание котлована, армирование, утепление и гидроизоляция. Объемные же работы, такие как копка котлована и заливку плиты, рекомендуется выполнять, используя строительную технику. Так, например, если позволяют средства, заливать плиту целесообразно за один раз, а не мешать раствор в ручную за несколько десятков раз. Таким образом, не создается слоистость в структуре плиты, достигается максимальная цельность.
заливка бетоном армосетки монолитного фундамента
После выполнения всех работ, плита должна набрать прочность и «высохнуть» в теплое время года и в относительно сухом климате, этот процесс занимает до 1 месяца. Лучше всего, что бы свежий фундамент «перезимовал», отстоявшись до 6 месяцев, тогда он успеет осесть, и проявить все свои недостатки, если таковые будут иметь место.
Подробнее про особенности ухода за фундаментом в статье: « Уход за фундаментом после заливки и его гидроизоляция»
Ленточный фундамент кирпичного дома
Визуально фундамент ленточного типа полностью соответствует названию. Он имеет вид контурной железобетонной ленты, проходящей по периметру дома (под несущими стенами) и под внутренними перегородками. Ленточный тип получил широкое распространение благодаря следующим преимуществам:
Простоте исполнения.
Строительство ленточного фундаментаИсточник stroy-dom-pravilno.ru
Недостатками ленточного типа считаются такие его особенности:
- Затратность. Необходимы значительные материальные, временные и людские ресурсы.
- Ограничения. Ленточный фундамент не используется на некоторых типах почв. Также он накладывает ограничения на выбор архитектурной формы постройки. Глубина ленточного фундамента для двухэтажного дома определяется для каждого проекта индивидуально, исходя из его особенностей и характеристик участка.
Основа качества – правильно залитая бетонная смесьИсточник nearsay.com
Различают несколько разновидностей фундамента ленточного типа:
- Монолитный. Цельная бетонная конструкция, самый прочный и потому самый распространенный вариант для кирпичных построек; вес сооружения на таком основании распределяется равномерно. По заданному периметру вырывается траншея, на дно укладывается подушка из щебня и песка, слой гидроизоляции, монтируется деревянная опалубка (ограничивающие поверхности). Устанавливается армирующий пояс (закрепленная особым способом стальная арматура). Раствор бетона заливается в опалубку и дополнительно уплотняется. Минус способа – приходится ждать, пока бетонная смесь застынет и окрепнет.
- Сборный (блочный). Готовые железобетонные блоки укладываются в порядке, заданным проектом, в траншею и фиксируются. Минус способа – необходимость применения спецтехники для перемещения отдельных элементов. Сборное основание менее прочное, чем монолитное
- Мелко-заглубленный. Для двухэтажных построек из камня или кирпича не подходит, поскольку уходит в грунт чуть более, чем на полметра.
Схема сборного ленточного фундаментаИсточник remoo.ru
Монолитный фундамент может обустраиваться двумя способами:
- Если проект дома предусматривает подвальное или цокольное помещение, то на первом этапе роется котлован, на дне которого сооружается армированный бетонный слой. После его затвердевания возводятся подвальные стены. Такое основание получается самым надежным; оно рассчитано на двух- и трехэтажные постройки из кирпича.
- Если проект двухэтажного дома из кирпича не предусматривает подвал, обустраивается стандартное ленточное основание. Его глубину определяют, увеличивая глубину промерзания грунта на 30-40 см.
