Расчет сваи
На этом этапе вычислений необходимо определиться со следующими характеристиками:
- шаг свай;
- длина сваи до края ростверка;
- сечение.
Чаще всего размеры сечения определяют заранее, а остальные показатели подбирают исходя их имеющихся данных. Таким образом, результатом расчета должны стать расстояние между сваями и их длина.
Расположение арматуры
Всю массу здания, полученную на предыдущем этапе, требуется разделить на общую длину ростверка. При этом учитываются как наружные, так и внутренние стены. Результатом деления станет нагрузка на каждый пог.м фундаментов.

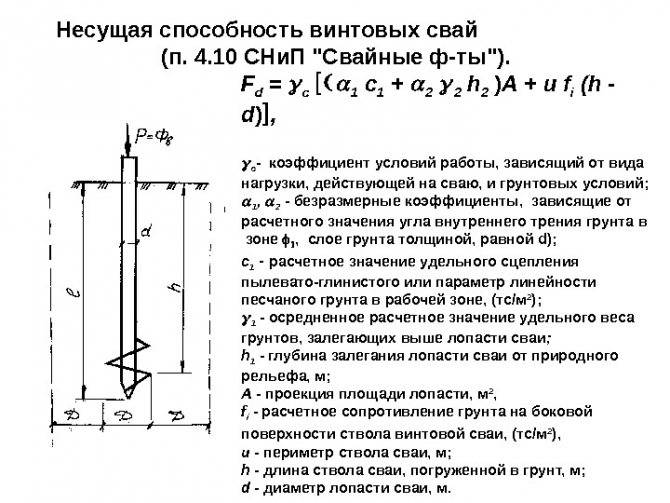

Несущую способность одного элемента фундамента можно найти по формуле:
P = (0,7 • R • S) + (u • 0,8 • fin • li), где:
- P — нагрузка, которую без разрушения выдерживает одна свая;
- R — прочность почвы, которую можно найти по таблицам, представленным ниже после изучения состава грунта;
- S — площадь сечения сваи в нижней части, для круглой сваи формула выглядит следующим образом: S = 3,14*r2/2 (здесь r — это радиус окружности);
- u — периметр элемента фундамента, можно найти по формуле периметра окружности для круглого элемента;
- fin — сопротивление почвы по боковым сторонам элемента фундамента, см. таблицу для глинистых грунтов выше;
- li — толщина слоя грунта, соприкасающегося с боковой поверхностью сваи (находят для каждого слоя почвы отдельно);
- 0,7 и 0,8 — это коэффициенты.
Шаг фундаментов рассчитывается по более простой формуле: l = P/Q, где Q—это масса дома на пог.м фундамента, найденная ранее. Чтобы найти расстояние между буронабивными сваями в свету, из найденной величины просто вычитают ширину одного элемента фундамента.
При выполнении расчетов рекомендуется рассмотреть несколько вариантов с разными длинами элементов. После этого будет легко подобрать наиболее экономичный.
Армирование буронабивных свай выполняется в соответствии с нормативными документами. Арматурные каркасы состоят из рабочей арматуры и хомутов. Первая берет на себя изгибающие воздействия, а вторые обеспечивают совместную работу отдельных стержней.
Каркасы для буронабивных свай подбираются в зависимости от нагрузки и размеров сечения. Рабочая арматура устанавливается в вертикальном положении, для нее используют стальные стержни D от 10 до 16 мм. При этом выбирают материал класса А400 (с периодическим профилем). Для изготовления поперечных хомутов потребуется закупить гладкую арматуру класса А240. D = минимум 6-8 мм.
Сортамент стальной арматуры
Каркасы буронабивных свай устанавливаются так, чтобы металл не доходил за край бетона на 2-3 см. Это нужно для обеспечения защитного слоя, который предотвратить появление коррозии (ржавчины на арматуре).
Как найти нагрузку на основание
Нагрузка на фундамент определяется как суммарный вес постройки и всех дополнительных элементов:
- Стены дома.
- Перекрытия.
- Стропильная система и кровля.
- Наружная обшивка, утеплитель.
- Эксплуатационная нагрузка (вес мебели, бытовой техники, прочего имущества).
- Вес людей и животных.
- Снеговая и ветровая нагрузка.
Производится последовательный подсчет всех слагаемых, после чего вычисляется общая сумма. Затем необходимо увеличить ее на величину коэффициента прочности.
Необходимо решить, возможны ли какие-либо дополнительные пристройки или дополнения, увеличивающие вес дома и изменяющие величину нагрузки на основание. Если подобные изменения входят в планы, лучше сразу заложить их в несущую способность фундамента, чтобы упростить себе задачу в будущем.

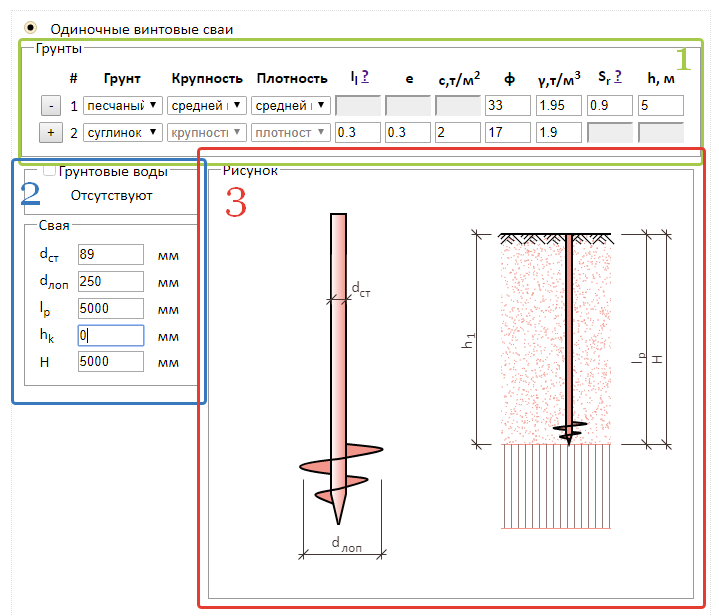

Расчет с помощью онлайн-калькулятора
Тип грунта определяется по результатам бурения пробной скважины. Она имеет глубину до появления контакта с плотными слоями, или до момента погружения на достаточную глубину для установки висячих свай.
Некоторую информацию можно получить в местном геологоразведочном управлении, но она будет усредненной и не сможет дать максимально полные данные о качестве и параметрах грунта на данном участке.
Участок способен иметь специфические инженерно-геологические условия, не свойственные данному региону в целом, поэтому всегда следует производить специализированный геологический анализ.
Глубина промерзания грунта — табличное значение, которое находят в приложениях СНиП.
Существует специальная карта, на которой все регионы России разделены на специальные зоны, обладающие соответствующей глубиной промерзания.
Тем не менее, в действующем ныне СП 22.13330.2011 «Основания зданий и сооружений» имеется методика специализированного расчета глубины промерзания, производимого по теплотехническим показателям грунта и самого здания.
Расчет фундамента на изгиб
Многие строители не раз сталкивались с проблемой изгиба несущей конструкции через неверно подобранные материалы или ошибки в расчетах. Соответственно, смета уже никуда не годится, ее нужно оперативно переделывать и проводить новые расчеты. Поэтому в строительных нормах четко указано, что расчет на изгиб проводится только в сечении по грани колонны и по внешнему контуру ростверка.
Есть несколько методик расчетов на изгиб, но подбираются они в каждом конкретном случае индивидуально, исходя от внешних условий. Самый быстрый вариант – это суммирование всех моментов от реакций запроектированных свай, дополнительно учитываются локальные нагрузки.
Схема армированной сваи.
Но такая методика используется, если используются железобетонные сваи. А вот когда используется стальная свайная конструкция, тогда лучше брать методику расчета по сечению колонн. Также таким методом рассчитывается и необходимое количество, и допустимый максимальный диаметр арматуры.
Особенности расчета количества свай
Схема свайного фундамента из сборных винтовых свай.
Учитывая тот факт, что винтовые сваи располагаются на расстоянии 2-3 м друг от друга, существует вероятность того, что дом может со временем неравномерно осесть. Для того чтобы избежать подобных проблем, при нужно учитывать возможные дополнительные нагрузки на фундамент со стороны здания.
Если в местности строительства преобладают сильные ветры одного направления, то к нагрузке нужно прибавлять минимум 20%. Как показывает практика, в большинстве случаев прибавляется не 20%, а 30-35%, чтобы перекрыть все возможные неточности при . Многие нагрузки не проявляют себя после окончания строительства, потому лучше перестраховаться.
При расчете нагрузок от здания на свайно-винтовой фундамент необходимо учитывать и внутренние несущие стены. Оптимальным вариантом будет более частое размещение опор на таких участках. Если же стена не несущая, то сваи можно расположить на большем расстоянии друг от друга.
При наличии на участке строительства слабых подстилающих грунтов лучше всего использовать деревянные перекрытия, которые имеют меньший вес. Стены и крыша дома в таких условиях тоже должны быть максимально легкими.
Пример расчета свайного фундамента
Для расчета количества свай нужно учесть их диаметр, несущую способность и длину.
В качестве примера расчета, сколько же нужно свай для возведения качественного основания, приведем расчет их количества для деревянного дома из бруса, возводимого в Новосибирской области.
По проектной документации стены возводимого здания должны быть сложены из бруса сечением 150х150 мм. Периметр дома составляет 20 м (сруб 4х6 м), высота стен – 3,5 м. Предполагается наличие 4-х стен, двух внутренних перегородок по 4 м из того же бруса, пола и потолка с крышей, а также мебели и печи. Удельный вес деревянного бруса составляет 600 кг/м3. Для возведения стен нужно 0,15х3,5х(6+4+4+4)=9,45 м3 древесины. Учитывая внутреннюю нагрузку, равную 100 кг на 1 м2 дома, получаем общий вес, равный 9,45х600+24х100=8070 кг.
Снеговое давление на проектируемый дом составляет 24х180=4320 кг, где 180 кг/м2 – это норма нагрузки для Новосибирска и Новосибирской области.
Ветровая нагрузка подсчитывается перемножением площади дома на сумму (40+15h), где h – это высота стен. В нашем случае влияние ветра равно 24х(40+15х3,5)=2220 кг.
Общее давление здания на грунт составляет 8070+4320+2220+8400=23010 кг.
Оптимальным количеством опор для дома 4х6 м из бруса сечением 150х150 мм является 12 свай, четыре из которых ставятся по углам здания, по две – под длинные стены здания, по одной – под короткие стены и две сваи – для поддержки внутренних перегородок. Соответственно, зная и нагрузку на фундамент, получаем минимальную несущую способность каждой сваи, равную 23010/12=1917,5 кг.
Общие сведения по результатам расчетов
- Общая длина ростверка
– Периметр фундамента, с учетом длины внутренних перегородок. - Площадь подошвы ростверка
– Соответствует размерам необходимой гидроизоляции. - Площадь внешней боковой поверхности ростверка
– Соответствует площади необходимого утеплителя для внешней стороны фундамента. - Общий Объем бетона для ростверка и столбов
– Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом. - Вес бетона
– Указан примерный вес бетона по средней плотности. - Нагрузка на почву от фундамента в местах основания столбов
– Нагрузка на почву от веса фундамента в местах основания столбов/свай. - Минимальный диаметр продольных стержней арматуры
– Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты. - Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах
– Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения. - Минимальный диаметр поперечных стержней арматуры (хомутов)
– Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП. - Минимальное кол-во вертикальных стержней арматуры для столбов
– Количество вертикальных стержней арматуры на каждый столб/сваю. - Минимальный диаметр арматуры столбов
– Минимальный диаметр вертикальных стержней для столбов/свай. - Шаг поперечных стержней арматуры (хомутов) для ростверка
– Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона. - Величина нахлеста арматуры
– При креплении отрезков стержней внахлест. - Общая длина арматуры
– Длина всей арматуры для вязки каркаса с учетом нахлеста. - Общий вес арматуры
– Вес арматурного каркаса. - Толщина доски опалубки
– Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор. - Кол-во досок для опалубки
– Количество материала для опалубки заданного размера.
Сбор нагрузок свайного фундамента
Для определения нагрузки рассчитывают вес строительных материалов
При расчете свайно-винтового фундамента требуется найти сумму воздействующих на него нагрузок в единицах массы (для крупных зданий это тонны). Их можно разделить на константные и временные. В последнюю категорию входят:
- Длительные – стационарное оборудование с его наполнением, временные ограждения.
- Кратковременные – факторы климата (снег и т.д.), передвижное оборудование, транспорт, воздействия живых существ.
- Специфические – действие пожаров, взрывов, повреждений фундамента (влияющие на внутреннее строение грунта), сейсмического фактора. Их значение может быть отрицательным.
Подсчет общей нагрузки на фундамент реализуется посредством простого суммирования значений нагрузок по всем приведенным категориям. Чтобы узнать сумму константных воздействий, нужно определить удельный вес затрачиваемых на строительные работы материалов. Требуемую информацию может предоставить их поставщик. Зная материал, его толщину и тип конструкции, можно воспользоваться табличным значением параметра. Наибольший удельный вес на каждый квадратный метр имеет железобетон. Это относится к стеновым конструкциям и к перекрытиям. Обязательно учитывается вес кровли.
Когда расчет свай и фундамента производится собственноручно, нужно брать во внимание, что показатель нагрузки определяется как нормативный параметр, перемноженный на коэффициент надежности γf. Последнее значение зависит от материала конструкции и его плотности и обычно находится в границах 1,05-1,3. К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2
Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки
К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2. Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки.
Примерная нагрузка на квадратный метр составляет 150 кг
Поскольку на стадии проектирования нельзя точно узнать общую массу мебели, техники и живых существ, воздействующих на перекрытия, для расчетов используют принятый в нормативах показатель равномерно распределенной нагрузки на квадратный метр (Pt). В жилищах его значение считают равным 150 кг/м². Формула расчета имеет такой вид: S*Pt*n, где n – число использованных перекрытий.
Также при строительстве учитывается снеговая нагрузка на здание, свойственная данному региону. В центральной части ЕТР расчетный показатель считают равным 180 кгс/м². В ряде мест это число значительно выше – в некоторых сибирских регионах оно может достигать 400 кгс/м². Узнать искомое значение можно по карте снеговых районов. Формула для нагрузки состоит из трех множителей: площади крыши, расчетного показателя и коэффициента наклона. Последний параметр для самых типичных покрытий с наклоном в 30-45 градусов считают равным 0,7.
Ветровой нагрузочный показатель часто выражается отрицательным числом (что означает снижение общей массы). Из-за этого при постройке массивных сооружений им часто пренебрегают. Для небольших парусных конструкций, напротив, он очень важен, так как при их возведении нужно представлять влияние на сваи выдергивающих и иных действий. Определяют ветровое давление по формуле: W=0,7* k(z)*c*g, где k(z) – коэффициент для высоты z (находится по таблице для типов местности), с – аэродинамический показатель (зависит от наклона крыши и от того, куда чаще дует ветер – во фронтон или в скат), g – коэффициент надежности, равный 1,4. Чтобы рассчитать общую нагрузку на кровлю, получившееся число W умножают на площадь крыши.
Расчет свайного фундамента
Выяснить, сколько именно нужно винтовых свай для фундамента, можно только после суммирования будущих нагрузок. Ниже приведено подробное руководство. Но следует знать, что учитывать надо не только основные строительные конструкции, но и отделочные материалы. Значительным весом обладают дверные и оконные блоки, инженерные коммуникации. Надо добавить вес мебели, крупной бытовой техники, котельного и другого оборудования.
Итоговый результат зависит от типа покрытия кровли, дополнительного оборудования
Калькулятор расчета суммарной нагрузки, оказываемой на свайно-винтовой фундамент
Далее приведены примечания к программе расчета:
- Площадь перегородок и внешних стен можно подсчитать лично. Для этого используют имеющиеся чертежи. Более точными получатся данные, если вычесть площадь дверных и оконных блоков. Если этого не делать, прочность фундамента будет создана с запасом. На этом этапе в соответствующей графе калькулятора выбирают основной материал строительных конструкций.
- Сведения о площади этажей пригодятся для расчета массы перекрытий. Здесь также указывают материал с учетом армирования, других важных деталей из открывающегося в соответствующем пункте списка. Следует вычесть пустые участки для монтажа лестничных маршей.
- Далее выбирают тип кровельного покрытия. Если нет определенного варианта, отмечают материалы, близкие по весу. Так, например, покрытие рубероидом будет примерно равно по весу мягкой битумной кровле при одинаковом количестве слоев. Вес стропильной системы добавляется программой автоматически с учетом сделанного выбора.
- В холодную пору года значительный вес способна создать снеговая нагрузка. Для точности необходимо отметить угол наклона скатов по отношению к горизонтали.
Карта осадков, определяющая вес снегового покрова
- Указанные на рисунке данные (нагрузки в кг на м. кв.) заносить в калькулятор не надо. Достаточно указать зону, в которой будет построен объект недвижимости.
- Масса ростверка из дерева незначительна, поэтому ее учитываю при расчетах, увеличивая размеры соответствующих стен. Если для обвязки свайного фундамента применяют металлический швеллер, иные тяжелые материалы, требуется отдельное вычисление.
После проверки данных нажимают виртуальную клавишу подтверждения. Расчет выполняется быстро, без дополнительного вмешательства со стороны пользователя. Чтобы узнать, хватит ли прочности опор, полученное значение делят на несущую способность единичной детали (НС), которая вычислена заранее.
Допустим, что для каркасного дома получилось количество свай, равное 17. Это еще не итоговый результат. С помощью чертежа с контуром здания и стенами выполняют распределение опорных точек. Их устанавливают в местах сопряжения ограждающих конструкций, в углах. На прямых отрезках строительных конструкций устанавливают сваи с шагом не более 300 см.
Если расчет сделать с запасом, не понадобится усиление буроинъекционными технологиями «слабого» фундамента
Приведенный выше расчет используют для проектирования капитальных строений. Небольшие пристройки, заборы и другие легкие сооружения можно возводить на менее прочных основаниях. Но надо помнить, что понадобятся отдельные опоры под тяжелое технологическое оборудование. Аналогичное дополнительное укрепление устанавливают под колонну, удерживающую большой вес, другие ответственные элементы силового каркаса.
При сложном рельефе местности и на крутых склонах перепад высот может быть слишком большой. В некоторых случаях понадобятся сваи разной длины. Их ввинчивают так, чтобы остался запас от расчетной высоты от 30 до 60 см. Излишки помечают с применением нивелира, обрезают по одному уровню. Далее закрепляют оголовки, устанавливают ростверк в соответствии с выбранным вариантом.
Загородный дом на винтовых сваях
Watch this video on YouTube
Онлайн Калькулятор расчета веса дома (постройки):
| Введите длину дома (в метрах) *a | |||
| Введите ширину дома (в метрах) *б | |||
| Выберите высоту потолков | |||
| Выберите кол-во этажей | |||
| Выберите кол-во внутренних несущих стен *в | |||
| Выберите кровлю *г | |||
| Выберите геоположение дома | |||
| Выберите материал дома *д | |||
| Выберите тип перекрытий *ж | |||
| Выберите тип винтовой сваи *з | |||
| S внешних стен, м2 = | Расчетный вес дома, кг = | ||
| S внутренних несущих стен,м2 = | Рекомендуемое кол-во свай, шт = | ||
| S перекрытий, м2 = | Корректировка кол-васвай, шт (+/-) = | ||
| S кровли (свесы ~500~800мм), м2 = | Итого свай, шт = | ||
| Нагрузка ветровая, снежного покрова, кг = | Несущая способность винтового фундамента (максимум), кг = | ||
| Вес внешних стен, кг = | Запас несущей способности, кг = | ||
| Вес внутренних стен, кг = | *Для расчета используются справочные данные с усредненнымизначениями удельного веса конструкций дома: стен, перекрытий, кровли изразличных материалов, а так же временные нагрузки от ветра и снежногопокрова, для выбранной климатической полосы России. Несущая способность глинистого илипесчаного грунта от минимального значения (2 кг/см2) | ||
| Вес перекрытий, кг = | |||
| Вес кровли, кг = | |||
| Вес винтового фундамента, кг = |
Так же предлагаем Вам воспользоваться онлайн – калькуляторами:
Калькулятор для расчета несущей способности и прогиба деревянных балок
Калькулятор для расчета теплопотерь помещения Калькулятор для расчета теплоотдачи печи
(*автор калькуляторов Владимир Романов)
Внимание! Все онлайн калькуляторы предназначены только для предварительного расчета и подбора необходимых материалов, использование их в целях проектирования недопустимо!
Технологии
• Горячее цинкование погружением (DIN EN ISO 1461, бывший DIN 50976)
Подлежащие цинкованию винтовые сваи после окончательной подготовки опускают в расплавленный цинк (прибл. 450°C). В результате химических реакций образуются различные прочно соединённые со стальной основой сплавы. Эти сплавы отделяются от слоя «чистого» цинка. В зависимости от скорости реакции, состава стали, продолжительности пребывания в ванне, процесса охлаждения и т. д. происходит «поднятие» образовавшегося сплава на поверхность.
Внешний вид поверхности варьируется от светлого глянцевого до тёмно-серого матового, и при этом толщина цинкового слоя и его стойкость к коррозии остаются неизменными. В дальнейшем небольшая коррозия может иметь место во влажной среде, прежде всего на свеже оцинкованных поверхностях, в виде отложений карбоната гидроксида цинка (так называемая «белая ржавчина»). Однако она не оказывает никакого негативного воздействия на антикоррозионное покрытие. Поверхности срезов следует обработать цинковой краской (G4 Каталога). Согласно DIN EN ISO 1461 средняя толщина покрытия составляет не менее: 45 мкм для материалов толщиной менее 1,5 мм 55 мкм для материалов толщиной от 1,5 мм до 3 мм 70 мкм для материалов толщиной от 3 до 6 мм.
Повреждение цинкового покрытия в процессе резки, сверления отверстий и т. п. не приводит в дальнейшем к коррозии, поскольку граничащий с местом повреждения цинк под воздействием кислорода воздуха и влаги растворяется и образует на непокрытых поверхностях среза коричневатый слой гидроксида цинка. Хаотичное перемещение ионов цинка защищает оголившиеся поверхности слоем шириной 2,0 мм.
• Сталь углеродистая ISO630
Настоящий стандарт распространяется на углеродистую сталь обыкновенного качества, предназначенную для изготовления проката горячекатаного: сортового, фасонного, толстолистового, тонколистового, широкополосного и холоднокатаного тонколистового, а также винтовых свай, слитков, блюмов, слябов, сутунки, заготовок катаной и непрерывнолитой, труб, поковок и штамповок, ленты, проволоки, метизов и др.
Fe360 А : Категория качества : А В С / Толщина проката, мм : До 16 Св. 16 .Массовая доля элементов (не более, %) : Углерода 0,20 0,18 0,20 0,17 0,17 / Фосфора : 0,060 0,050 0,050 0,045 0,040 / Серы : 0,050 0,050 0,050 0,045 0,040 / Азота : 0,009 0,009 0,009 / Степень раскисления : Е CF / Массовая доля Марганца не более 1,60 %, Кремния не более 0,55 %.
Расчет ростверка на продавливание
Любой проект свайно-ростверкового фундамента обязательно должен включать отдельный раздел с расчетом ростверка и сметой на строительство основания. Такие сметы делают люди, которые имеют высшее техническое образование, опыт и квалификацию. В проекте учитывается, к какой группе должен быть отнесен фундамент, а уже от группы зависит конечный расчет основания на продавливание.
Типы винтовых свай.
Что означает термин «продавливание»? Конструкция такого основания предусматривает наличие сплошного ростверка, под которым стоят сваи. На каждую сваю предусмотрена своя нагрузка, ее нужно учесть и рассчитать. Если нагрузка будет рассчитана неверно, тогда на одну сваю будет воздействовать слишком большая сила, а ростверк будет продавлен. А вместе с ним возможна деформация и самой сваи.
Расчет основания проводится по граничным состояниям 1 и 2 группы. К первой группе нужно отнести, в соответствии со строительными нормами, следующие параметры:
- Прочность материалов, которые будут использоваться при производстве ростверка;
- Особенности грунта, его несущие характеристики;
- Нагрузка на основание при наличии нагрузок по горизонтали.

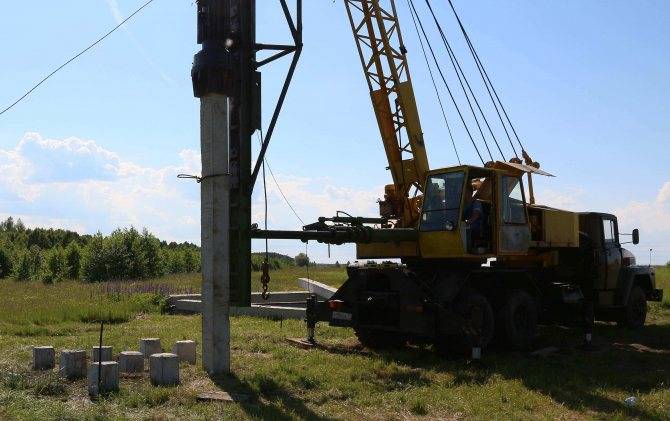

Забивка свай. Ко второй группе относятся следующие показатели:
- Наличие вертикальных нагрузок и их давление на ростверк;
- Смещение, повороты несущих конструкций по горизонтали;
- Наличие или появление трещин в проектируемом или существующем железобетонном свайном фундаменте.
Ростверки под колонны смежного расположения (расположение по соседству), а также аналогичные по конструкции и характеристикам ленточные фундаменты рассчитываются с учетом положений СНиП II-В.1-61 по ключевому предельному состоянию усилий. Но при этом определяются также и дополнительные нагрузки, которые могут возникать в процессе эксплуатации здания.
Также, при необходимости, проводится расчет по открытию трещин на основных и второстепенных свайных конструкциях. При расчетах не играет роли, ростверк с какими сваями проектируется — принцип расчета одинаковый для свай с круглым или квадратным сечением.

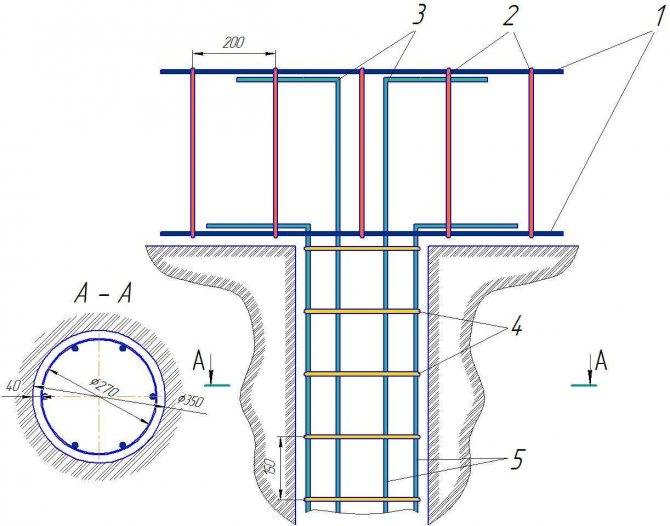

Схема армирования свайного ростверка.
Высоту ростверка на несущих железобетонных элементах рассчитывают по конкретным формулам. Как правило, минимальная высота должна составлять не менее 35 см, а ширина – от 45 см. Но это документальные данные, которые на практике существенно отличаются, а поэтому высоту расположения ростверка всегда рассчитывают практически, исходя от существующей на строительной площадке ситуации. Подошва ростверка принимается в пределах 300 мм или меньше, а высота плитной конструкции составляет 150 мм.
Стоит отметить, что форма будущего основания под свайный фундамент может напрямую зависеть от всех частей будущей постройки, количества используемых элементов, типа почвы и наличия грунтовых вод. Ведь проектировщик прекрасно понимает, что высота свай должна быть оптимальной, чтобы выдерживать нагрузки и от самого здания, и со стороны почвы.
Что нужно помнить при расчете свайно-ростверкового фундамента?
- Все нагрузки и возможные факторы влияния на сваи и ростверк таких оснований нужно учитывать, исходя из положений СНиПа. Значения, которые там указаны, нужно умножать на коэффициенты надежности, которые четко определены в «Правилах учета ответственности сооружений подобного типа в процессе проектирования зданий».
- Расчет ростверка проводится с учетом основной и осевой нагрузок, причем часто проектировщик сразу добавляет процент поправки в большую сторону с целью устранить дополнительные факторы риска.
- Также в расчете и при составлении будущей сметы на строительство основания нужно использовать существующие значения параметров почвы, а также приоритетных климатических условий в регионе.
- Нужно сразу учесть тип используемых свай.
- Проектировщик, который уже имеет достаточно опыта расчетов таких конструкций, принимает свайно-ростверковое основание как единую целую конструкцию и проводит расчет всего основания, а не каждого его элемента по-отдельности.
- Если на строительной площадке обнаружены проблемные почвы, плывуны или уже в проекте обнаружено наличие больших нагрузок на основание, тогда сразу нужно учесть все негативные факторы влияния. Также к сложным грунтам относятся почвы с высоким залеганием поверхностных вод.
