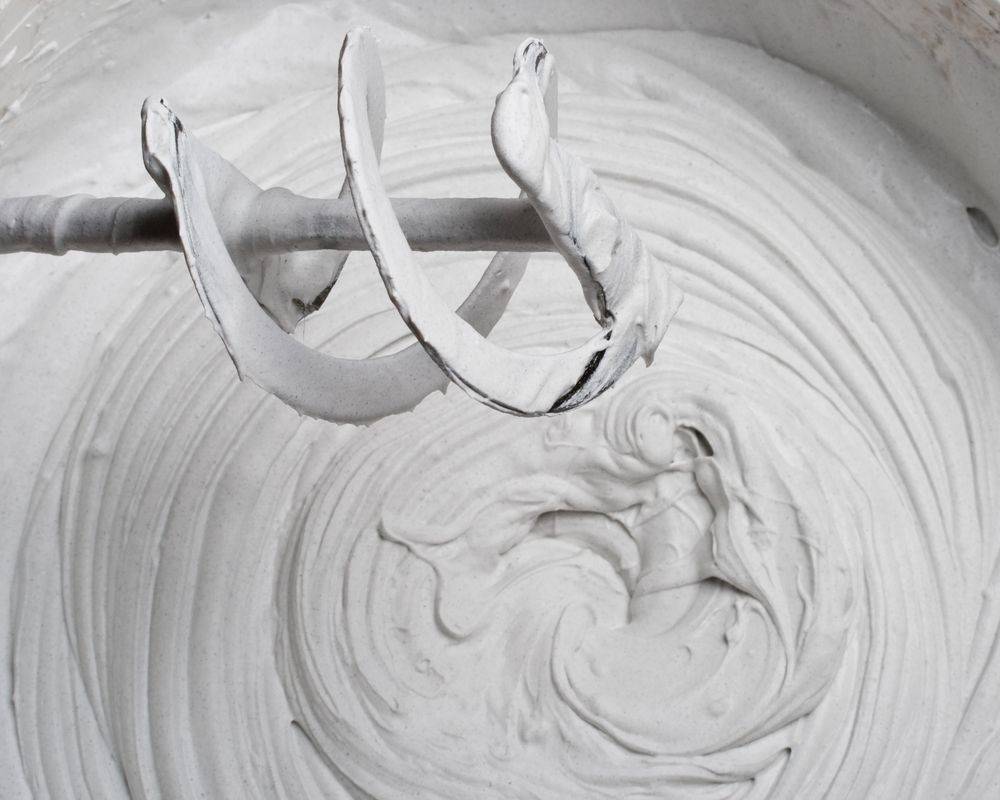

Как приготовить раствор для кладки кирпича

Разновидности растворов

В зависимости от целевого назначения и качеств, все смеси для кладки кирпича разделяются на универсальные и специальные. Первый вид используется при возведении конструкций из всех типов стенового камня и их облицовки. К нему относятся простые растворы на цементной основе (с небольшими добавлениями извести), сложные составы из портландцементов и полимерных добавок и декоративные цветные смеси. Все они, в свою очередь, имеют разные характеристики подвижности, адгезии, теплопроводности и водопоглощения.

Сложные кладочные растворы представлены составами с добавками огнеупорных материалов или наполнителей, усиливающих стойкость к воздействию агрессивных сред. Они применяются при строительстве объектов с нестандартными условиями эксплуатации: дымовых труб, вентиляционных каналов, производственных помещений. Как и для универсальной разновидности, все их нормы и характеристики регламентируются ГОСТ 28913-98.

В зависимости от состава выделяют:

  1. Цементные растворы для кладки кирпича – жесткие и малоподвижные, но с прочностью, подходящей для возведения конструкций с высокими нагрузками.
  2. Известковые смеси – высокоэластичные и теплые (минимальный коэффициент теплопроводности), но редко использующиеся из-за хрупкости после затвердевания. Предел их прочности на сжатие – 0,4 МПа, что недопустимо для несущих стен. Сфера применения ограничена внутренними работами в малоэтажных домах, это скорее общестроительные растворы, а не кладочные.
  3. Смеси песка и цемента с добавлением известкового молочка в малых пропорциях – универсальные составы с отличной адгезией и подвижностью. Но при всех преимуществах они не используются при риске интенсивного воздействия влаги на кладку.
  4. Цементно-глиняные растворы – слегка уступающие по прочности первой разновидности, но выигрывающие в эластичности. Они удобны в кладке, но сложны в приготовлении: нужно не только приобрести глину с подходящей жирностью, но и тщательно размять все комки.

Классическая кладочная смесь из цемента и песка оптимальна при кладке несущих и фундаментных конструкций домов. Придерживаются следующих пропорций:

Рекомендуемая сфера применения

Для кладки печей и огнеупорных конструкций используются простые растворы, приготовленные своими руками, на основе глины или сложные смеси с цементом, известью или шамотной крошкой. Соотношение воды не превышает 0,25 части от объема глины. Точные пропорции песка зависят от жирности вяжущего и варьируется от 1:1 до 1:2. При замесе цементно-глиняного раствора они составляют: 0,15:1:3 или 0,2:1:5, соответственно.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

Какой раствор нужен для кладки кирпича

Правильно составленные кладочные растворы должны соответствовать следующим нормам:

  1. Грамотный выбор рецепта раствора для кладки, пропорций песка и цемента и объемов исходного сырья.
  2. Применение качественных компонентов.
  3. Тщательная подготовка материалов.
  4. Соблюдение технологии производства.
  1. Оптимальная пластичность смеси. Такой параметр способствует эффективному заделыванию углублений в кладочных слоях.
  2. Время твердения. Большие объемы раствора, который быстро твердеет, непригодны к использованию. Чтобы устранить такое явление, нужно добавить в состав известь.
  3. Повышенная прочность. Когда смесь застынет, прочностные характеристики цементных слоев будут увеличены, а стена из кирпича станет устойчивой к деформациям и другим негативным факторам.

Чтобы обеспечить эффективное образование твердой ЦПС, нужно грамотно выбрать пропорции раствора. В процессе реакции компонентов с водой увеличиваются прочностные показатели, а связующий компонент объединяет стройматериалы в цельную конструкцию.

Несмотря на используемую рецептуру, кладочный раствор и пропорции песка и цемента должны предусматривать наличие следующих ингредиентов:

  1. Вяжущая часть. В большинстве случаев применяется цемент для кладки, который начинает твердеть при взаимодействии с жидкостью, соединяясь с остальными частями раствора..
  2. Вещество-заполнитель. Предназначается для улучшения эксплуатационных свойств и увеличения объема смеси.
  3. Жидкость. Вода используется для реакции с вяжущей частью добавки и способствует нормальному протеканию гидратации.

Роль вещества с вяжущими свойствами могут выполнять следующие типы сырья:

  1. Портландцемент.
  2. Известь.
  3. Известково-цементная смесь.

Разбираясь, какой цемент лучше для кладки кирпича, необходимо учитывать тип задач, для которых он будет использоваться, и характеристики марки.

Цементный раствор для кладки кирпича должен содержать и дополнительные компоненты, в их числе:

  1. Добавки для повышения морозостойкости. Их задача заключается в предотвращении кристаллизации жидкости под воздействием мороза и нормализации гидратации.
  2. Пластифицирующие добавки. Способствуют удобоукладываемости рабочего состава и облегчают его эксплуатацию.
  3. Отвердители. Улучшают процесс полимеризации вяжущих добавок и уменьшают период набора прочностных показателей.
  4. Красители. С помощью цветных пигментов можно поменять гамму материала и улучшить эстетические свойства стены.

Конечная марка состава определяется пропорциями песка и цемента для кладки кирпича. По мере увеличения содержания песка марка снижается, а при увеличении доли цемента — повышается. Для замешивания растворов используют разные марки цементной-песчаной смеси для кладки кирпича, но наиболее часто встречается М75. В таком случае пропорции цемента и песка для кладки кирпича выбираются в соотношении 1:5:0,8.

Кладочный раствор может отличаться разным соотношением ингредиентов. Они выбираются с учетом назначения и сферы применения.

Известковый

Для возведения кирпичных заборов и стеновых конструкций принято использовать растворы для кирпичной кладки с высокой пластичностью. Поэтому в их состав добавляют известь, соединенную с песком. Сухие добавки тщательно перемешиваются, а потом заливаются жидкостью. Дальше ингредиенты еще раз перемешиваются до образования сметанообразной консистенции без комочков и твердых примесей.

Оптимальные пропорции выбираются из расчета 1 часть извести на 2-5 частей песка.

Цементный

Интересуясь, как приготовить раствор для кладки кирпича, пропорции песка и цемента нужно выбирать с учетом некоторых требований. В зависимости от марки второго компонента определяется соотношение ингредиентов: так, на 1 часть цемента может приходится 3-6 частей песка.

Цементно-известковый

Состав кладочного раствора на основе цементно-известковой смеси создается из следующих ингредиентов:

  1. Гашеная известь, разведенная в воде до густого состояния. Известковую массу тщательно процеживают.
  2. Сухой цемент на кладку и песок.

Каждая часть тщательно перемешивается. Наличие извести в составе цемента повышает пластичность смеси и позволяет использовать ее с любыми разновидностями кирпичей.

Простая смесь

Простую смесь создают на базе связывающей добавки и песка. В качестве первого может использоваться глина, но такой вариант востребован только для узкопрофильных задач.

Сложная смесь

Сложным замесом называются составы из разных добавок и вяжущей основы. К таковым относят цементно-известково-глиняные и другие растворы. Наличие глины в составе способствует легкой и аккуратной укладке.

Watch this video on YouTube

Правила нанесения раствора

Чтобы приступить к кладке, необходимо ознакомиться с правилами нанесения раствора.

Используемые инструменты

Наличие всех необходимых инструментов позволяет увеличить производительность и обеспечить аккуратность в возведении стен. В перечень основных инструментах входят:

  • штукатурная лопатка или кельма — они необходимы для нанесения и выравнивания рабочего состава между кирпичами;
  • отвес — потребуется для контроля вертикальности стены;
  • кельма каменщика;
  • кирка-молоток — ею можно будет раскалывать или выровнять отдельные элементы кладки;
  • порядовка — с ее помощью контролируется высота каждого ряда;
  • строительная рулетка;
  • если речь идёт о возведении многоэтажного дома, то возможно понадобится обустройство лесов. Они позволят качественно выполнять необходимые работы.

Варианты нанесения рабочего раствора

Первый способ

  • Укладываем кирпич на поверхность и приподнимаем его левой рукой.
  • Правая рука используется для нанесения раствора на постель, после имеющимся приспособлением добиваемся нужной толщины.
  • Переносим блок в емкость с водой и, держа его в левой руке, наносим на него небольшое количество раствора.
  • Укладываем элемент на постель и прижимаем его к слою раствора, движением вперед-назад добиваемся получения тонкого шва.

Второй способ

  • Наносим слой раствора на рабочую поверхность.
  • Укладываем на неё кирпич и, приподняв его заднюю часть, передвигаем кирпич вперёд, что позволяет заполнить шов между блоками у тычковых граней.
  • Прижимаем кирпич двумя руками к соседнему блоку, выдавливая излишнее количество раствора.

Третий способ

  • Опускаем кирпич в тёплую воду и наносим на него укладочную смесь.
  • Также наносим ее на тычковую участь.
  • Укладываем кирпич на рабочую поверхность, прижимаем его и передвигаем по постели до получения тонкого слоя связки.

Советы и рекомендации

  1. Укладывая ряды, необходимо тщательно контролировать заполнение шовного пространства — это положительно скажется на внешнем виде швов, а также обеспечит устойчивость кладки к скачкам температуры. Такой нюанс позволит защитить строение от разрушения из-за воздействия влаги. Впрочем, рекомендацию можно не выполнять строго, если стена будет отделываться с помощью штукатурки
  2. Контроль за качеством кладки необходимо вести беспрестанно — каждый квадратный метр стены проходит проверку на правильность угловых соединений. Также отслеживаются геометрические показатели — сделать это можно с помощью отвеса или строительного уровня, также применяется угольник
  3. Не стоит пытаться сдвинуть уложенные элементы после застывания раствора.

При возведении конструкций из кирпича обязательным является контроль качества кирпичной кладки

Почему возникают проблемы со смесью

Причины две – несоблюдение технологии во время кладки печи и несоответствующий состав.

  1. Нарушение технологии кладки. Кирпичная печка – сложный объект, имеющий множество внутренних ходов. Они нужны для увеличения КПД отопления, и чем больше ходов, тем больше энергии отдают газы поверхностям. Но делать такие переходы сложно, часто кирпичи приходится класть на ребро. При малейших нарушениях толщины раствора резко понижаются его эксплуатационные свойства, он не только не удерживает кирпичи, но и быстро теряет свои физические характеристики. Этот процесс значительно ускоряется в связи с тяжелыми условиями эксплуатации. Печь имеет сложное устройство
  2. Кирпичи изготавливаются из глины, состав имеет свои коэффициенты линейного расширения. Такими же характеристиками должен обладать и раствор, лишь в этом случае кладка изменяет размеры равномерно, как единое целое. Кирпичи делаются из глины и песка, соответственно, и смесь для кладки должна изготавливаться из глины и песка. Никогда не делайте ее с использованием цемента, такие печи обязательно растрескаются. Коэффициент теплового расширения бетона намного отличается от кирпича. Раствор с добавлением цемента при нагревании трескается
  3. Неправильное соотношение компонентов. Сразу определить оптимальное соотношение глины и песка неопытным мастерам невозможно, надо знать состав глины и иметь результаты лабораторных испытаний различных составов на прочность. Делать такие анализы для одной печки нецелесообразно, ниже мы расскажем, какие существуют традиционные методы определения прочности смеси. Основное условие замеса — правильное соотношение компонентов

Как видите, к технологии изготовления смеси и ее составу надо подходить очень внимательно, никогда не использовать цемент или гипс. Допускается небольшое количество современных пластификаторов, и то только для укладки внешних кирпичей. Они не нагреваются до высоких температур, приготовленная смесь может выдерживать щадящие условия эксплуатации.

Для укладки внешнего ряда можно в раствор добавить пластификатор

Огнеупорный кирпич

Предлагаем ознакомиться Фундамент под печь в бане

Технология нанесения

Правильное нанесение раствора — основа аккуратной и ровной кладки облицовочного кирпича. Умение ровно укладывать шов приходит с опытом, который нарабатывается годами. Тем не менее, знание некоторых принципов поможет справиться с задачей и менее подготовленным каменщикам, которые хотят выполнить работу самостоятельно.

При ручном нанесении на постельную часть кирпича укладывается слой раствора толщиной примерно 3-3,5 см, не доходящий до краев блока на 1-1,5 см. При укладке кирпича он придавливается, частично заводится в полости материала, оставляя нужную толщину шва — 1 см.

Излишки раствора, выдавленные по краям, сразу же удаляются при помощи кельмы. Для получения более точной толщины можно использовать сантиметровый пруток квадратного сечения, прикладываемый по краям нижнего ряда кирпича в качестве шаблона для получения нужной величины слоя.

Такая методика весьма трудоемкая и длительная. Для ускорения процесса можно использовать специальный шаблон — дозатор. Он представляет собой конструкцию в виде рамки или лотка без дна, укладываемую на ряд кирпича.

Длинные боковые стороны имеют толщину 10-12 мм, соответствующую оптимальной толщине шва. Раствор укладывается внутрь шаблона и выравнивается правилом или боковой стороной кельмы, используя длинные стороны лотка как направляющие.

Таким образом можно нанести слой раствора сразу для 2-3 кирпичей. После укладки приспособление сдвигается в сторону и процесс повторяется. Производительность возрастает в 4-5 раз.

На что следует обратить внимание

Чтобы разобраться, как рассчитать количество цемента для кладки, необходимо обратить внимание на массу нюансов и факторов, в их числе:

  1. Пропорции компонентов.
  2. Расчет количества цемента.
  3. Контроль качества. Точно определить, сколько цемента нужно внести в состав, несложно. Для этого используются общепринятые технологии.

Пропорции

Из всех вариантов состава кладочного раствора цементный тип считается наиболее востребованным. Готовую сухую смесь можно приобрести в строительном магазине, однако из-за больших расходов на транспортировку многие хозяева отдают предпочтение самостоятельному производству материала. Для определения правильных пропорций, нужно учитывать такие факторы:

  1. Марка цементной смеси (М400, М500).
  2. Маркировка ЦПС.

Существуют специализированные сайты, на которых размещены вспомогательные таблицы, с помощью которых можно быстро найти приблизительное соотношение ингредиентов для каждой марки.

Так, если нужно подготовить 1 м³ раствора марки 75 (цифровое значение указывает на допустимую нагрузку на 1 см²), следует руководствоваться таким расчетом:

  1. 220 кг цемента М500 и песка в пропорции 1:6,7.
  2. 270 кг цемента М400 смешивается с песком в соотношении 1:5,4.
  3. 360 кг цемента марки М300 перемешивается с песком в пропорции 1:4,2.

Расчет состава

Кладочные растворы для кирпича рассчитываются по разным технологиям, но есть нормативные значения объема материала для стен с разным диаметром:

  1. Если толщина стены составляет 1 кирпич, понадобится 65 л смеси для обустройства 1 кв. м ее поверхности.
  2. При толщине 1,5 кирпича расход увеличивается до 100 л.

Пропорционально растет объем раствора для стен в 2 или 2,5 кирпича.

Если овладеть методикой расчета, выбор соотношения песка и цемента для кладки кирпича станет максимально простым:

  1. В первую очередь нужно оценить объем кладки, умножив периметр постройки на высоту и толщину стен.
  2. От полученных результатов отнимается число объема окон и дверей.
  3. Дальше рассчитывается количество кубов с умножением объема стен на 0,2-0,3.

Контроль качества

При оценке качества самодельной продукции нужно руководствоваться такими принципами:

  1. Подвижность оценивается путем помещения смеси в емкость с раствором эталонного конуса. Глубина погружения конуса будет указывать на подвижность.
  2. Для определения плотности смеси нужно взвесить сосуд и поделить массу на объем раствора.

Компоненты

Основные составные части смеси для укладки кирпича — это: известь, цемент, глина или гипс, песок, вода, добавки. Какую роль играет каждая из них? Цемент, известь, глина и гипс выполняют функцию связующих. Они отвечают за отвердение. Составы, включающие один вяжущий компонент, называют простыми, два и более — сложными.

Чаще всего для кирпичных стен и домов используют смесь для кладки на основе цемента. Лучше всего брать цемент марки М 400, в целом, чем выше марка цемента, тем меньше его расход. Цемент имеет достаточную жесткость и прочность. Также бывает известковый, цементно-известковый и цементно-глиняный раствор. Многие считают, что цементный раствор для любого вида кладки лучше, чем другие, но это не так. В некоторых случаях он будет слишком жестким и избыточно прочным. Смеси для кладки кирпича другого состава имеют свои особенности применения.

Важно! Для строительства в холодное время не применяется шлакопортландцемент. Раствор на его основе при низких температурах получается плохого качества.. Для стен, несущих небольшую нагрузку, таких как ограды, межкомнатные перегородки, используют известковый раствор

Он дает небольшую усадку, имеет малую теплопроводность, то есть хорошо удерживает тепло, но после застывания становится хрупким. Это ограничивает область его применения. Также его используют для ремонта стен

Для стен, несущих небольшую нагрузку, таких как ограды, межкомнатные перегородки, используют известковый раствор. Он дает небольшую усадку, имеет малую теплопроводность, то есть хорошо удерживает тепло, но после застывания становится хрупким. Это ограничивает область его применения. Также его используют для ремонта стен.

Для приготовления такой смеси применяют негашеную измельченную известь. Состав делают теплым, он получается более пластичным, чем цементный, дольше не застывает. Состав с использованием извести и цемента применяют для различных сооружений, его достоинство — лучшая теплоизолирующая способность, чем у цементного.

Цементно-глиняный состав наименее прочный из перечисленных. Он используется для работы с камнем, кирпичом, керамикой, например, для кладки печей. Он обладает высокой морозоустойчивостью, долговечен и дешев

Для его приготовления важно, чтобы глина была очищена от примесей и посторонних включений (камней, корней)

Песок играет роль заполнителя, он увеличивает объем и улучшает механические качества смеси. Иногда для этого использует и другие ингредиенты, такие как гравий, керамзит, гранулы полистирола. Обычно их применяют не для кладочных, а для заливных растворов. Песок должен быть мелким, без примесей (мусора, глины, земли, корней), лучше всего использовать речной. Песок ярко-желтого цвета не стоит применять в лицевой кладке или для кирпича с наличием полостей.

Вода — важнейший компонент кладочного раствора. От ее качества зависят многие характеристики состава, поэтому требования к воде прописаны в ГОСТе 23732-2011. Для приготовления раствора вода должна быть чистой, с температурой в пределах 15-20 градусов.

В качестве добавок могут выступать:

  • пластификаторы – делают состав более пластичным, а работу с ним проще, они обязательно добавляются в смесь для кладки фасадного кирпича;
  • отвердители – ускоряют затвердевание (полимеризацию) смеси;
  • антиморозные добавки — не дают массе замерзать при минусовой температуре, давая ей возможность хорошо застыть;
  • пигменты — окрашивают раствор в нужный цвет, если нужно получить смесь темного цвета, можно использовать сажу или графит.

Варианты с различными добавками экономичнее и проще в работе, поэтому лучше потратить время и приготовить раствор для кирпича с улучшающими добавками, а потом быстрее и качественнее сделать кладку.

Виды растворов для кладки печей

Раствор для кладки печей бывает разных видов, которые отличаются составляющими компонентами и используются на определенном этапе строительства:

  • Глиняный раствор, используется для строительства большей части конструкции, а также отделки ее поверхности. Состоит он из глины и воды, иногда с добавлением опилок или стружки.
  • Глиняно- шамотный имеет устойчивость к большим температурам и используется при отделке жаровен и топок;
  • Песчано-цементный раствор, применяется для сооружения фундамента и внешней отделки;
  • Известковый раствор применяется на участках средней жаростойкости.

Как правильно класть облицовочный кирпич

После возведения стен и их утепления можно приступать к укладке облицовочного кирпича. Наносить раствор следует небольшим слоем толщиной в 1,5-2 см, не доходя до края около 1 см. Во время использования данного вида растворов, необходимо, чтобы толщина швов была одинаковой. Для этого применятся квадратная рейка со стороной 8 мм, длиной 1 м. С помощью нее на кирпиче откладывается зазор на шов, затем кладется ряд кирпича, согласно размеру рейки. Для вертикальных швов можно использовать еще одну рейку меньшей длины.

Облицовку лучше начинать с угла, высотой 5-6 рядов, и уже по ним равнять остальные кирпичи. Во время кладки нужно сразу удалять выступивший раствор с поверхности.

Цветной состав наносится на кирпичный блок с помощью специального стального шпателя, учитывая толщину шва в 10-20 мм. Кладка производится по полному шву с дальнейшей обработкой данной поверхности особым расшивочным инструментом. С лицевой стороны швы обрабатываются прямо во время кладочных работ. Если используется раствор светлого цвета, то для исключения окисления раствора от взаимодействия с металлом, лучше всего использовать специальный деревянный или пластиковый расшивочный инструмент.

Использование современных цветных кладочных растворов придаст дому определенную уникальность и шарм и увеличит его долговечность.

Как правильно класть кирпичную кладку

Высолы на кирпичной кладке удаление

Полезная информация

Способы кладки

Укладывают кирпич по особым правилам, чтобы строительная конструкция была монолитной, прочной.

Чтобы сделать раствор, используют холодную воду без всяких загрязнений, температура ее должна составлять 15-20 градусов.

Все дозировки при изготовлении кладочной смеси нужно соблюдать точно.

  1. Марка бетона 100, берут 1 часть цемента от 1/2 до 7/10 частей воды;
  2. Цементно – песчаный раствор. На части цемента используют 8/10 частей воды.
  1. Марка М100 – 300-250 кг на м3;
  2. М150 — 400-330 кг на м3;
  3. М200 — 490-410 кг на м3;
  4. М300 — 600-510 кг на м3.

Подвижность раствора

Подвижность раствора является важной характеристикой. Данная величина зависит от того, какие ингредиенты замешивают в раствор. Для проверки подвижности раствора применяют конус, угол которого составляет 30 градусов, высота 15 см и масса 300 грамм

Конус погружаем, в приготовленный раствор. То, на какое количество сантиметров погрузился конус, и есть цифра, показывающая подвижность состава

Для проверки подвижности раствора применяют конус, угол которого составляет 30 градусов, высота 15 см и масса 300 грамм. Конус погружаем, в приготовленный раствор. То, на какое количество сантиметров погрузился конус, и есть цифра, показывающая подвижность состава.

Измеряем подвижность раствора

Для чего необходимо измерять подвижность раствора?

В наше время используют разные кладочные растворы, но их выбор зависит от метеорологических условий, при которых будет производиться кладка кирпича и в каких целях будет использоваться строительный материал.

  • Для полнотелого кирпича берут раствор с подвижностью 9-13 см,
  • для пустотелого кирпича берут смесь с подвижностью 7-8 см,
  • в жаркую погоду берут раствор с подвижностью до 12-14 см.

Перед началом работ с кирпичом и кладочными растворами тщательно изучите все нюансы, правильно подберите раствор, правильно приготовьте. А лучше всего доверьте работу специалистам в этой области, они всё должны сделать по правилам. Желаем вам удачи в начинаниях!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
