Электропроводка в ванной комнате

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

Нагрев воды в ванной комнате

Во многих домах и квартирах сейчас устанавливаются приборы для нагрева воды, например, бойлеры или проточные нагреватели. И в большинстве случаев они подсоединяются к общему стояку, что довольно опасно, поскольку течь чаще всего появляется именно в этой трубе. По этой причине нужно обеспечить тщательную защиту всей электропроводки и конструкций таких приборов.

В зависимости от вида нагревателя изменяется схема подключения и питания такого прибора. Например, проточные нагреватели воды требуют для себя больше мощности, чем обычный бойлер. Для обеспечения работы такого прибора потребуется кабель большего сечения, который сможет выдержать нагрузку нагревателя. Его нужно отдельно подводить к распределительному щиту. Однако иногда может быть затруднительно подключить такой прибор из-за ограничений во входящей мощности питания в квартиру или дом. В таком случае проблему частично получится решить, установив в распределительном щите вводный автомат, выдерживающий большую нагрузку на электросеть (при наличии запаса мощности).

Бойлеры имеют другую конструкцию, что отражается и на требованиях к электропитанию. Обычно это короб с емкостью для воды и тэном, нагревающим воду. Такие накопительные приборы не требуют особых мощностей от электрической сети. А благодаря тому, что бойлеры работают по принципу термоса, можно экономить электричество, нагрев воду и поддерживая некоторое время ее температуру при выключенном нагревателе.

Независимо от модели нагревательного устройства, к нему требуется подводить отдельный силовой кабель. А также необходимо позаботиться об установке УЗО, если таковое не предусмотрено конструкцией нагревателя. И для обеспечения безопасности работы произвести заземление или дополнительное заземление прибора.

Этапы монтажа

Инструменты

Перед началом работ нужно обзавестись некоторыми инструментами, а именно:

  • штроборезом, дрелью или перфоратором;
  • отвертками крестового и шлицевого типа, а также отверткой-пробником;
  • рулеткой не менее пяти метров;
  • уровнем;
  • зубилом с молотком;
  • плоскогубцами;
  • изолентой и ножом.

Если в некоторых местах нет возможности пользоваться штроборезом или перфоратором, можно проделать штробы (полости) с помощью молотка и зубила.

Необходимые материалы

Чтобы проводка в ванной комнате прослужила долго, нужно подобрать качественные материалы: розетки влагозащитного типа, желательно медные провода с тройной изоляцией и сечением 2.5 мм и другое оборудование, обеспечивающее безопасность электрической сети. Не допустимы провода с сильными изгибами и испорченной изоляцией.

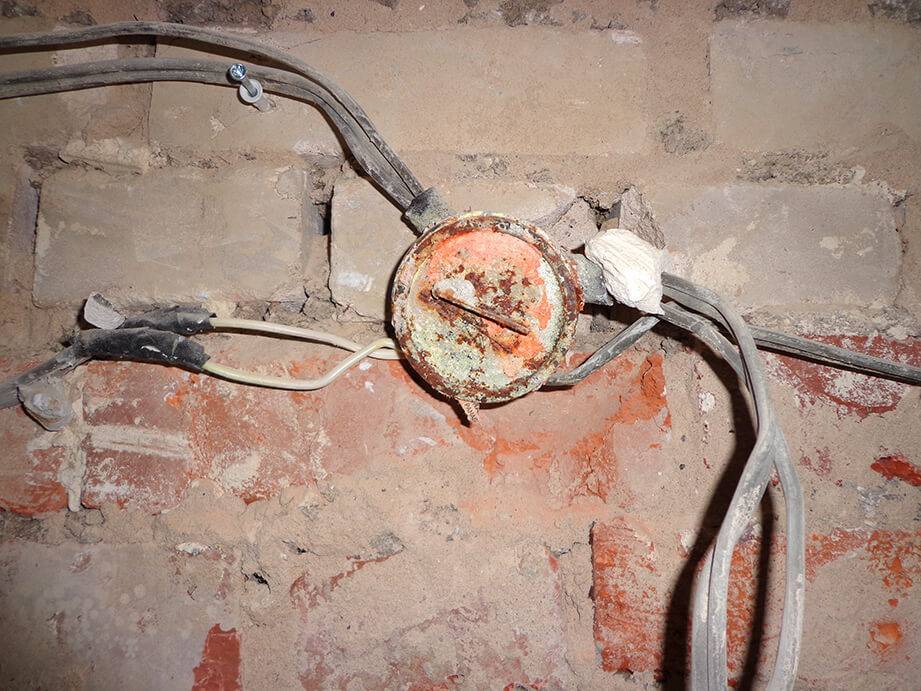

Избавляемся от старого

Проводка в ванной прокладывалась более 15 лет назад? Рекомендуется ее заменить новой, дабы избежать перегревов, возгораний и частого выбивания автомата. При объединении туалета и ванной заменяйте провода как в той, так и в другой комнате. Вполне вероятно, что в помещения питание подводилось по отдельности. Не поленитесь осмотреть все провода.

Как составляется схема?

Правильная схема — надежный помощник электрика. Подумайте над местом установки электрических приборов, проводов, розеток, определитесь с типом освещения, вдобавок к этому стоит задуматься о том, как будет отапливаться комната. Из-за того, что в ванной повышенная влажность, проводка в обязательном порядке должна быть скрытой.

Дополнительные рекомендации:

  • В ванной рекомендуется делать не менее 2-3 розеток.
  • Для водонагревателя и стиральной машинки устанавливайте по отдельной розетке на каждый прибор.
  • Располагать выключатель только за пределами помещения.
  • Каждая группа проводов должна иметь отдельную автоматику.
  • К каждой розетке линию ведут перпендикулярно, ровно вниз.

Для полых стен, которые обшиты гипсокартонными или иными панелями провода должны находиться в пустоте между стеной и облицовкой, для стен, не имеющих пустот под обшивкой, производят штробирование.

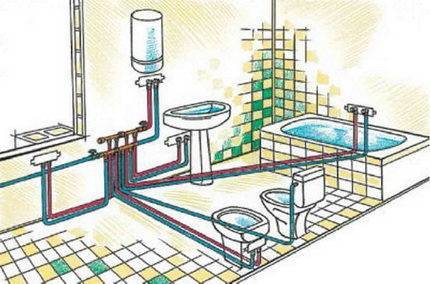

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

  • запорно-регулирующую арматуру;
  • приборы учета воды;
  • фильтры;
  • фитинги (переходники, водорозетки, уголки и муфты)
  • обратные и редуцирующие клапаны;
  • канализационный коллектор;
  • подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

  • Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
  • Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
  • Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
  • Число соединений необходимо минимизировать.
  • Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
  • По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Распределение линий

Прокладываемые во влажных помещениях линии электропроводки должны быть защищены либо УЗО, либо дифференциальным автоматом. При этом практически на каждую розетку в ванной комнате необходимо устанавливать «персональный» автомат – только такая схема дает гарантии защиты от случайного поражения электрическим током. Сложность в том, что таких линий может «набежать» довольно много:

  • розетка для стиральной машины;
  • розетка для электрического водонагревателя;
  • точка подключения электрической сушилки;
  • розетка для фена и электробритвы;
  • розетка для подключения насоса ванны с гидромассажем;
  • розетка для подключения электрооборудования душевой кабины;
  • линия освещения и вытяжного вентилятора;
  • линия питания электрического теплого пола.

Такое количество автоматов требует много места в распределительном щите, что приемлемо далеко не всегда, особенно в малогабаритных квартирах. Кроме того, точка размещения автоматических выключателей обычно располагается на достаточно большом удалении от помещения ванной, что ведет к определенным трудностям с одновременной прокладкой большого пучка проводов и кабелей.

И это еще не предел…

Но не все так страшно – задачу можно облегчить одним из двух способов.

  1. Розетки объединяются в группы: за базовую принимается одна из линий питания мощного потребителя – чаще всего это стиральная машина. А уже от этой линии запитываются розетки, предназначенные для маломощной нагрузки – фенов, зарядных устройств, электробритв. При этом следует учитывать один не самый очевидный нюанс – подавляющее большинство моделей розеток конструктивно рассчитаны на силу тока 16 А, то есть потребляемая мощность включенного в розетку прибора при напряжении питания 220 Вольт не должна превышать величины 3,3 кВт.
  2. При малом количестве «точек» в ванной или санузле и небольшой потребляемой электрооборудованием мощности допустимо поступать еще проще – все розетки и светильники запитываются от одной, но обязательно отдельной линии (чисто «санузловской»). При необходимости в такую схему электропитания допустимо включать встроенный в ванну насос и электросушилку, в самом крайнем случае можно (но все же нежелательно!) «навесить» и стиральную машину. Электрический теплый пол и водонагреватель, как наиболее энергоемкие потребители электроэнергии, в любом случае запитываются отдельной линией каждый.

Для защиты линий от перегрузки устанавливаются автоматические выключатели с током срабатывания не более 10 (освещение) и 16 (розетки) ампер. Вызвано это необходимостью учета не самого очевидного фактора – обычные розетки, используемые для подключения бытового электрооборудования, не рассчитаны на прохождение тока более 16 А (или потребляемую включенным в нее прибором мощность 3,3 кВт). Положение не спасает даже прокладка линий проводами повышенного сечения – розетка все равно останется слабым местом.

Распределение линий, как и вся электрика в ванной, должно проектироваться с учетом минимальности количества необходимых распределительных  (распаечных) коробок. В идеале лучше обходиться вообще без них, делая все необходимые соединения проводов в розетках и выключателях. Когда без распредкоробок не обойтись – их размещают либо снаружи ванной, либо на высоте не менее 2,25 см от уровня пола, и обязательно после внешних границ зоны 2.

Распаечная коробка в подрозетнике выключателя.

При необходимости размещения розетки под ванной следует выбирать для нее место максимально удаленное от канализационных и водопроводных труб. Вытяжной вентилятор обычно запитывается от линии освещения и срабатывает одновременно с включением-выключением светильников, однако гораздо удобнее (хотя и немного сложнее технически) запускать его отдельным выключателем.

Определение силы тока

Планируя электропроводку, надо прежде всего рассчитать силу тока в сети. Если станет известен показатель нагрузки, без проблем получится выбрать автомат и кабель нужного сечения.

Нагрузка считается по формуле:

I ст = суммарная мощность бытовых приборов (Вт): на сетевое напряжение (В).

Пример: На кухне есть 8 ламп, по 60 Вт каждая. Плюс электрический чайник, потребляющий 1600 Вт, и духовка, расходующая 1200 Вт. Холодильник «берет» еще 350 Вт. Напряжение в сети стандартное — 220 В.

Посчитаем электропотребление в помещении: ((8*60) +1600+350+1200)/220=16,5 А.

Важно: стандартное потребление для любого дома не должно выходить за показатель в 25 Ампер

Определение сечения кабеля

Прежде чем приобретать кабели для разводки электричества, следует грамотно определить необходимое сечение. От этого будет напрямую зависеть безопасность жилья и жильцов. Ведь несоответствие сечения существующим нагрузкам приводит к перегреву кабеля и, как следствие, короткому замыканию, пожару, возможным жертвам.

Нужный размер кабеля определяется по специальной таблице:

Кабель для разных групп распределения берется в соответствии с планируемой нагрузкой. Но нужно иметь в виду, что в таблице даны абсолютно точные значения, а на деле могут наблюдаться колебания силы тока в сети (и частые). Значит должен быть определенный запас сечения.

Запас должен быть и по длине кабеля. Поэтому, чтобы определиться с требуемым количеством, необходимо измерить всю проводку рулеткой и прибавить к полученному результату еще 4 метра.

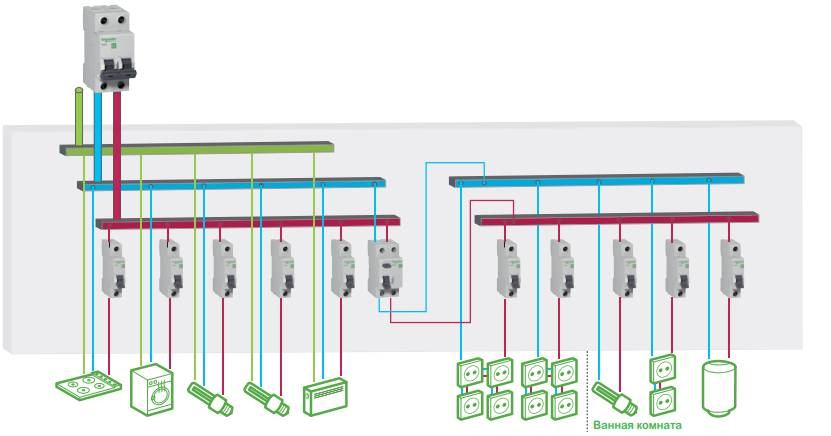

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью. При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети.

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

  1. Отдельная группа на освещение.
  2. Подключение мощной бытовой техники.
  3. Отдельная кухонная линия.
  4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает. Давайте разберем подключение каждой группы по отдельности.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Вентиляционная система в ванной комнате

Обычно в квартирах нет необходимости дополнительно устанавливать систему вентиляции. Но если вытяжка работает недостаточно хорошо, то электрический вентилятор поможет решить эту проблему. Подключать его нужно также отдельно, желательно трехжильным кабелем. И помнить о необходимости заземления, как и любого электрического устройства в ванной комнате. Вот несколько рекомендаций, как получить максимальный эффект от работы электрической вытяжки.

Во-первых, для электрической вытяжки лучше установить отдельный выключатель внутри ванной комнаты, не совмещая его с основным освещением. Таким образом, вы сможете запускать вентилятор, только когда он действительно вам требуется, а не при каждом включении света в ванной.

Во-вторых, для удобства использования и экономии электроэнергии можно установить электрическую вытяжку с задержкой выключения. Это значит, что вентилятор будет сам отключаться после запуска через заданный промежуток времени. И вам не придется помнить о необходимости его выключения. Для этой цели также потребуется специальный выключатель без фиксации.

Внутренняя часть выключателя (реле времени)

Еще одно полезное дополнение для вентилятора – это датчик влажности воздуха. На нем задается определенный уровень влажности в помещении, при достижении которого вентилятор сам включается. Как только влажность воздуха опускается до заданной – вентилятор автоматически прекращает свою работу.

Вентилятор с датчикам влажности в душевой зоне

Составление схемы прокладки кабеля

Схема помогает электрику, особенно непрофессиональному, сделать правильную разводку, избежать ошибок. Начинают с определения места установки мебели, сантехники и бытового электрооборудования. Дальше выбирают место для розеток, которые должны быть отдельными для каждого прибора. Их требуется расположить на расстоянии не менее 70 см от ванны, раковины. Высота от пола — 90 см.

На бумаге составляют план с указанием электроточек и линий подвода, затем переносят на поверхность. Кабели прокладывают горизонтально по стене в верхней части, спуск к розеткам вертикальный. Каждый прибор, розетка подключаются отдельно от распределительной коробки или щитка, которые находятся снаружи. Разрешается прокладка проводки под натяжным потолком.

Открытая или закрытая проводка

Правила не ограничивают способ монтажа проводки. Прокладку разрешается выполнять закрытую или открытую. В последнем случае ограничения касаются только изоляции кабеля: он должен предназначаться для применения в помещениях с влажной средой.

Скрытую проводку монтируют в зависимости от способа отделки:

  • в штробах, закрывая потом штукатуркой, плиткой;
  • в пространстве между стеной и декоративными панелями;
  • за навесным или натяжным потолком.

В последних 2 случаях желательно проводку спрятать в пластиковую защиту, хотя это не обязательно при соответствующей изоляции. Гофра в штробах — это лишнее, лучше добавить в раствор для заделки канавок гидробарьер — специальную присадку.

Расчет мощности оборудования

Большое значение для ванной имеет правильно подобранное сечение кабеля. Оборудование будет работать и в том случае, если оно недостаточное, но жилы при этом нагреваются, изоляция плавится. Во влажном помещении это опасно: ток пойдет по стенам, высока вероятность поражения людей.

Правилами рекомендовано монтировать такую трехжильную медную проводку марки ВВГ:

  • к светильникам — с жилами 0,5 мм²;
  • к розеткам для подключения фена и бритвы — 1 мм²;
  • для стиральных машин, водогрейных устройств до 3 кВт — 1,5 мм²;
  • для более мощных установок — 2,5 мм².

Экономить на проводке не стоит. Лучше взять сечение на 1 ступень выше. Тип изоляции также можно выбрать более совершенный.

Это интересно: Типы систем заземления применяемых в России — освещаем суть

Условия по установке электроприборов

Монтаж электропроводки в ванной и установка приборов прописаны в нормативных документах, которые можно пересказать простым языком:

  • Если поверхность токоведущих частей прибора будет мокрой, то есть вероятность получить удар током, поскольку вода хорошо проводит ток.
  • Электроприборы с длинным шнуром питания не должны доходить до зоны 0 и 1 в ванной комнате (это зона самой ванны и примыкающая зона к чаше). Особенно, если в доме есть дети.
  • В комнате с повышенной влажностью не монтируются выключатели. Мокрая рука человека на кнопке и сам человек на кафельном полу – это отличный проводник тока через тело.
  • Учитывая площадь комнаты, размещаются на недосягаемом расстоянии между собой электрические устройства и конструкции связанные с землей (смесители, трубопровод). Это не позволит одновременно прикасаться к ним обоим.
  • Распредкоробки, автоматы, щиты выносятся за пределы ванной.
  • Оснащение заземлением стационарных электрических установок (стиральная машина, бойлер, полотенцесушитель).
  • Розетки, вытяжка выбираются со степенью защиты в зависимости от зоны их монтажа.

Требования к электропроводке в ванной комнате

Для безопасности в ванной при прокладке электропроводки надо соблюдать следующие правила:

  • штробы делают в вертикальном и горизонтальном положениях, что облегчает поиск поврежденного участка при возникновении обрыва;
  • выключатели и розетки размещают на высоте 90 см от пола или 70 см от ванны, раковины;
  • для защиты кабеля его прокладывают в гофре;
  • для каждого потребителя электроэнергии делают отдельную точку подачи или разводку;
  • используемое оборудование должно иметь класс защиты не менее IP44;
  • на разводку берут цельный кабель, наличие скруток запрещено;
  • нельзя устанавливать распределительные коробки;
  • обязательно нужно делать заземление.

Стоит ли использовать распаечные коробки

Распаечные коробки предназначены для размещения в них соединений нескольких линий электропроводки с помощью клемм или скруток. Это позволяет экономить кабель, но со временем контакт ослабевает. Места соединений начинают греться, появляется искрение.

В ванной устанавливать распаечные коробки запрещено, они должны быть за ее пределами.

Руководство по монтажу

Если есть навыки монтажа электропроводки, то сделать ее в ванной своими руками несложно. Для этого подготавливают описанные материалы и инструменты, после чего действуют по разработанному плану с соблюдением рекомендаций специалистов.

Демонтаж старой проводки

В домах старой постройки часто ванная комната и туалет совмещены и находятся в одном помещении. Проводка была рассчитана на небольшие нагрузки. Сейчас здесь устанавливают мощную бытовую технику.

Для подключения современного электрооборудования, чтобы обеспечить требования пожаробезопасности, придется делать новую проводку. Один из сигналов к этому — частое выбивание автоматов. Старые линии можно не демонтировать, но обязательно изучают их расположение, а затем прокладывают новые.

Разделение пространства на зоны

Согласно уровню электрической опасности, санузел принято делить на несколько участков:

  1. Зона 0. Непосредственно ванна или душевая кабина, здесь опасность будет максимальной. Устанавливают приборы, имеющие 7 степень защиты от влаги. Здесь рекомендуют использовать светильники, работающие от напряжения 12 В.
  2. Зона 1. Края стен внутри душевой кабины и вокруг ванны. Подойдут приборы с IPX5.
  3. Зона 2. Она находится на расстоянии 0,6 м от предыдущей. Электрооборудование должно иметь класс IPX4.
  4. Зона 3. Оставшийся участок, расположенный в пределах 2,4 м. Минимальная влагозащита приборов — IPX1.

Прокладка кабеля и подрозетников

После определения мест расположения розеток и выключателей переходят к проведению электропроводки. При укладке кабеля учитывают характеристики стен.

Если в них есть пустоты (например использовался гипсокартон), то в них кабель помещают в гофрированные трубы. В сплошных стенах перфоратором или штроборезом делают канавки для провода.

Кабель помещают в гофру, затем в штрабу и заделывают гипсом, а стены покрывают финишным материалом. Подрозетники фиксируют алебастром.

Сечение проводов

Для подключения оборудования используется 3-жильный медный кабель. Его сечение зависит от мощности прибора. Современная техника отличается низким энергопотреблением, поэтому понадобятся провода небольшого сечения.

Безопасные розетки

Для обеспечения безопасности розеток каждая должна иметь отдельный узел защитного отключения. Его уровень номинального тока должен быть равен или немного больше соответствующего показателя используемого автомата.

При большой разнице этих значений оборудование будет работать некорректно. Для подключения стиральной машины достаточно установить розетку на 16 А, у которой керамическая поверхность и соответствующий уровень защиты от брызг.

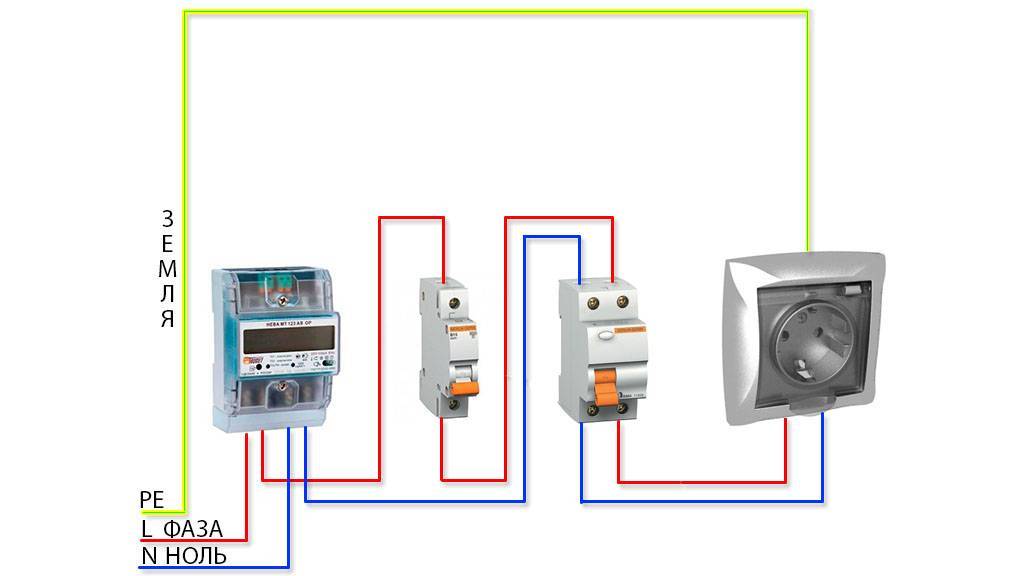

УЗО, дифавтомат и заземление

В связи с повышенной влажностью в ванной высокий риск поражения электрическим током. Чтобы этого не произошло, все розетки оснащаются УЗО. Для правильной работы такого устройства надо обязательно делать заземление, его подключают к соответствующей клемме в электрощите.

Особенность этого помещения в том, что здесь надо установить планку системы уравнивания потенциалов. Для этого берут пластину, на которую приваривают болты, на них накручивают гайки. Подсоединяют все металлические объекты.

Для него не нужен заземляющий контур. Автомат срабатывает при утечке тока. Прибор менее чувствителен по сравнению с УЗО, но его достаточно для обеспечения безопасности в ванной.

Как делать заземление

Отдельно хочу сделать несколько комментариев относительно заземления самой ванны и прочих металлических конструкций.

У меня настоятельная просьба – не мудрите ни в коем случае сами. Для этой цели обязательно пригласите электрика. Вы можете ему продемонстрировать, что разводку проводов Вы сделали сами, но заземлять боитесь.
Дело в том, что к сожалению, у нас не все дома одинаковые. В современных домах заземление сделано уже правильно. В старых домах оно сделано не так как нужно. Где-то нуль соединен с землей, где-то вообще не пойми что. И ни в коем случае не спрашивайте в магазинах, как делать правильно, поскольку продавцы тоже имеют свое особое мнение на этот счет. Для интереса я задавал этот вопрос в разных электрических магазинах и слышал совершенно противоположные мнения относительно того, что правильно, а что нет.

Нужно пригласить от дома (ТСЖ, ЖСК, Управляющей компании)  лицензированного специалиста именно на эту задачу. Заранее предупредить, что Вам нужно сделать качественное заземление ванной комнаты, чтобы он Вам официально все сделал, расписался и взял ответственность за выполненную работу. Ошибка в этом деле может стоить жизни. Будьте с этим очень осторожны.

На этом статья заканчивается. Сегодня мы с Вами узнали как делается электрическая проводка в ванной комнате.

Схема квартирного щитка

  • По двум сделанным листам проекта, считаете, количество получившихся групп и по приведенным выше правилам определяете номиналы автоматов защиты и делается выбор автомата защиты.
  • Все эти данные в любой форме наносите на лист бумаги, не забываете указать для каждой группы тип электрокабеля, его сечение и способ прокладки.
  • Для «мокрых» бытовых приборов запланируйте установку УЗО, для дополнительной защиты человека от повреждения изоляции и утечки тока на корпус.

Пожалуй, это все! Как видите, нет ничего сложного. Электропроект квартиры своими руками, для личного пользования, под силу каждому. Приведу, для примера, один простой проект электропроводки розеток и освещения квартиры.

Способы прокладки электропроводки

Существуют два способа прокладки провода. Это открытым способом и скрытым. Открытый способ – это поверх штукатурки, а скрытый – внутри штукатурки.

Скрытый способ прокладки электропроводки

Этот способ более актуальный и в основном им только и пользуются, то есть речь о скрытой подводки провода к розеткам, выключателям, настенным светильникам (если они предусмотрены), квартирному щитку и распределительным коробкам. Для скрытой проводки провода существует разные виды монтажа, это – по полу, по стене и по потолку.

По полу прокладывается провод в специальной гофре, под заливку стяжки полов. Если уже есть заливка раствора, то делаются штробы, для гофры с проводом, с выходом на стену до распределительных коробок, далее до розеток и выключателей.

Если вы решили прокладывать электропроводку по стене, то штробы для провода делаются в верху, отступив от потолка 15 – 20 см. Повода при таком выборе монтажа можно прокладывать, как в гофре, так и без нее. Провода на люстры прокладываются внутри плит перекрытия сделав в них отверстия в нужных местах входа и выхода провода. (Плиты перекрытия имеют специальные отверстия по всей длине). Такой способ прокладки существует если не планируется монтаж фальшь-потолка.

Штробление по потолку производить можно в том случае, если это предусмотрено конструктивно. В других случаях штробление потолка категорически запрещено из-за разрушения межэтажного перекрытия.

Лучше такой способ прокладки не использовать. «Но я видел, что электропроводку проводят по потолку» – скажете вы. Да, проводят, но открытым способом и в гофре. Шроба в этом случае не нужна.

Спуски проводов на розетки, выключатели и распределительные коробки в таком случае делают под штукатуркой.

Открытый способ прокладки

Если сравнить скрытый и открытый способ прокладки, то открытый способ имеет ряд преимуществ перед скрытым, но недостатки то же имеются.

Преимущества:

  • Быстрота и легкость монтажа;
  • Отсутствие дополнительного оборудования для монтажа;
  • Минимум разрушений при монтаже.

Недостатки:

  • Не привлекательный вид;
  • Соблюдение норм пожарной и электрической безопасности при монтаже.

В квартирах, если вдруг не обойтись без открытой проводки, прокладывают провода в гофре (гофрированная труба электротехническая из самозатухающего ПВХ) или специальных пластиковых лотках ПВХ.

Гофра в продаже имеется разных наружных диаметров (16, 20, 25, 32, 40 и 50 мм). Продается в бухтах по 100 м.

Что касается лотков, они тоже разного размера. Крепятся с помощью дюбель-гвоздя диаметром 6, 8 мм.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
