Выбор автоматического выключателя: на что нужно обратить внимание

Выбор автоматического выключателя. Основное правило

Выбирать защитный автомат надо, исходя из площади сечения провода, который этот автомат защищает (который подключен после этого автомата). А сечение провода – из максимального тока (мощности) нагрузки.

Алгоритм выбора автоматического выключателя таков:

  1. Определяем мощность и ток потребителей линии, которая будет питаться через автомат. Ток рассчитывается по формуле I=P/220, где 220 – номинальное напряжение, I – ток в амперах, Р – мощность в ваттах. Например, для нагревателя мощностью 2,2 кВт ток будет 10 А.
  2. Выбираем провод по таблице выбора сечения в зависимости от тока. Для нашего нагревателя подойдет кабель с жилой сечением 1,5 мм². Он в самых худших условиях в однофазной сети держит ток до 19А.
  3. Выбираем автомат, чтобы он гарантированно защищал наш провод от перегруза. Для нашего случая – 13А. Если поставить автомат с таким номинальным тепловым током, то при токе 19А (превышение в полтора раза) автомат сработает примерно через 5-10 минут, судя по время-токовым характеристикам.

Много это или мало? Учитывая, что кабель тоже имеет тепловую инерцию, и не может мгновенно расплавиться, то нормально. Но учитывая то, что нагрузка не может просто так увеличить свой ток в полтора раза, и за эти минуты может произойти пожар – это много.

Поэтому, для тока 10 А лучше использовать провод сечением 2,5 мм² (ток при открытой прокладке – 27А), а автомат 13А (при превышении в 2 раза сработает примерно через минуту). Это для тех, кто хочет перестраховаться.

При этом главное правило будет таким:

Ток провода должен быть больше тока автомата, а ток автомата – больше тока нагрузки

Iнагр < Iавт < Iпров

Имеются ввиду максимальные токи.

И если есть такая возможность, номинал автомата должен быть смещён в сторону тока нагрузки. Например, макс.ток нагрузки 8 Ампер, макс.ток провода – 27А (2,5мм2). Автомат следует выбирать не на 13 или 16, а на 10 Ампер.

Привожу таблицу выбора автомата:

Недопустимые ошибки при покупке

Самыми распространенными ошибками при выборе и покупке вводного автоматического выключателя являются незнание принципов его работы и выбор номинала автомата ниже или выше требуемого значения. Если выбрать автомат ниже номиналом, то возможно ложное срабатывание защиты и отключение всей квартиры из-за одного прибора. При выборе номинала выше необходимого значения, он может сработать уже после того, как изоляция проводов, либо устройства внутри электрощитка перегреются и начнут плавиться или гореть.

Также находятся «профессионалы», которые подключают вместо двухполюсника два однополюсных автомата, не зная  о том, что это нарушает требования электробезопасности и ПУЭ запрещает такое подключение.

Если есть сомнения в выборе и монтаже такого прибора, стоит обратиться к профессиональному электрику и быть спокойным за правильный выбор и безопасный монтаж.

Как выбрать автоматический выключатель по мощности и току нагрузки?

Чем отличается УЗО от дифавтомата

Что такое дифференциальный автомат?

Почему при включении или во время работы стиральной машины выбивает пробки, УЗО или дифавтомат

Как собрать электрический распределительный щиток для квартиры

Как перевести амперы в ватты и обратно?

Времятоковая характеристика

Что обозначает этот физический показатель? В принципе, все достаточно просто. При перегрузе сети, особенно когда нагрузка зависит от пускового момента бытового прибора, происходит отключение автомата. Но так как данная нагрузка является краткосрочной, то иногда нет необходимости отключать питающую сеть. Получается так, что автомат дает возможность прибору включиться, и при этом он не отключает подачу электроэнергии в электрическую разводку здания.

Но тут есть один нюанс. Сколько времени требуется бытовому прибору войти в штатный режим работы, насколько быстро он включается? То есть, как долго будет действовать пусковой ток? Именно временной показатель и закладывается в эту характеристику автоматического выключателя. Это создает условия, при которых отключение автомата будет уменьшено.

Существует несколько автоматов с разными времятоковыми нагрузками.

  • Тип-А. Это устройство применяется в линейных сетях, в которых длина электрической разводки очень большая, или где установлены полупроводниковые приборы. Выдерживает перегруз в 2-3 раза.
  • Тип-В. Обычно устанавливают в сети с активной нагрузкой и малой кратностью пускового токового момента. Обычно такие автоматы используются на участках, в которые устанавливаются освещение, печи, обогреватели и так далее. Перегруз составляет 3-5 номинальных нагрузок.
  • Тип-С. Монтируется в сети с умеренными токовыми нагрузками. Это обычно розеточные группы, куда подключаются кондиционеры, холодильники. Выдерживает превышение номинала в 5-10 раз.
  • Тип-D. Используется в цепях, где установлены агрегаты с высоким пусковым током. Это могут быть компрессоры, насосы, небольшие станки. Превышение составляет 10-20 номиналов.
  • Тип-К. используется в электрических цепях с индуктивными нагрузками. Превышение: 8-12.
  • Тип-Z. Такие автоматы устанавливаются в цепи, в которые подключены электронные приборы. Они чувствительны к сверхтокам.

Если говорить о бытовом применении, то чаще всего в электроразводки устанавливают типы «B» и «C», редко «D».

Итак, как определить на самом автоматическом выключателе обе характеристики? Обычно на корпусе можно встретить вот такое обозначение: «С16» или любое другое, главное, чтобы это была буква латинского алфавита и число. Это говорит о том (в данном случае), что номинал автоматического выключателя по току составляет 16 ампер, а времятоковая характеристика относит данный прибор к типу «С». То есть, этот автомат будет некоторое время выдерживать силу тока, равную 80-160 ампер. Обычно время срабатывания автомата равно 0,1 секунды.

Как рассчитать номинальный ток автоматического выключателя? Все достаточно просто. Давайте рассмотрим такой расчет на примере розеточной группы, куда подключают электрический чайник мощностью 1,5 кВт, холодильник мощностью 400 Вт и посудомоечную машину – 2,5 кВт.

В первую очередь необходимо определить суммарную мощность потребителей, которая равна 4,4 кВт. Теперь вставляем все показатели в формулу закона Ома:

I=P/U=4400. 220=20 А. Автомат с такой токовой нагрузкой у нас в каталоге присутствует, но необходимо учитывать те условия, которые были оговорены в статье выше. То есть, лучше выбрать автоматический выключатель с большим номиналом тока. А это будет 25 ампер.

Автоматические выключатели – технические характеристики и правильный выбор по ним

Характеристики электрических автоматов

Основные правила расчета параметров

Следует определиться, какие автоматы ставить в квартиру и как правильно провести расчеты для выбора подходящей модели.

Существует два основных правила расчета параметров автоматических выключателей:

Номинальный ток должен незначительно превышать показатели допустимой мощности конкретной линии при максимальной нагрузке. Обеспечить максимальную нагрузку на линию достаточно просто, необходимо одновременно включить всю бытовую технику, осветительные и электрические приборы. Если пренебречь этим правилом, автомат будет непрерывно выключаться.
Чтобы не допустить перегрева жил проводов, должен быть предел по максимальным показателям тока. В противном случае по отношению к электропроводке автомат не выполнит своей защитной функции

Стоит обратить внимание на одну распространенную ошибку при выборе автомата – «главное, чтобы не меньше по току». Такой подход приведет к тому, что автомат не будет срабатывать даже в тот момент, когда проводка будет гореть.

Допустимые пределы нагрузки тока для электропроводки в квартире указаны в таблице ПУЭ (для кабелей с медными жилами):

Сечение жилыСила тока для проложенных проводов
ОткрытоВ одной трубе
Один трехжильныйОдин двухжильныйЧетыре одножильныхТри одножильныхДва одножильных
0,511
0,7515
1171415141516
1,214,51615161820
1,5231518161719
2261923202224
2,5302125252527
3342428262832
4412732303538
5463137343942
6503440404246
8624348465154
10805055506070

Корпус автомата

При выборе модульного автомата обращайте внимание на то, как собран сам корпус. Он всегда представляет из себя неразборную конструкцию на заклепках

Так вот, при покупке не лишне будет пересчитать количество таких заклепок. На обычных выключателях, их как правило не менее 5шт.

Хотя часто попадается даже с четырьмя.

Однако есть модели (например от Schneider Electric, ABB и другие) где заклепок шесть!

Что дает эта дополнительная заклепка? При срабатывании автоматического выключателя от короткого замыкания, в корпусе образуется дуга.

Это все равно что миниатюрный взрыв, который пытается разорвать аппарат изнутри. Так вот, дополнительная заклепка предотвращает возможность любого изменения геометрии аппарата.

На 4-х или 5-ти клепочных, выключатель может и не разорвет, но от нескольких КЗ, геометрия и расположение внутренних компонентов изменятся и они сместятся на пару миллиметров, относительно своего нормального расположения. Это постепенно приведет к тому, что аппарат будет отрабатывать плохо и в один прекрасный момент заклинит.

По факту, все механизмы внутри автоматического выключателя, как бы «висят» на корпусе. Это все равно что рама автомобиля.

Поэтому любое изменение геометрии приводит к тому, что аппарат перестает нормально работать. Например, начинает жужать или гудеть.

Что еще касаемо корпуса, то иногда не помешает обратить внимание и сравнить их размеры. Некоторые модели разных марок и производителей, имея одинаковый номинальный ток, немного отличаются по габаритам

У тех, где корпус больше на несколько миллиметров, соответственно и охлаждение будет лучше

Особенно это важно при плотном расположении автоматов в одном ряду

Маркировка

При выборе автомата следует также изучить условные обозначения, имеющиеся на передней части. Там вкратце приведены основные характеристики модели, главным из которых является максимально допустимый рабочий ток.

Маркировка автоматов защиты

Все модели условно делятся на три категории, обозначаемые буквами В, С и D.

  1. Буква В указывает на то, что прибор срабатывает в течение пяти секунд после того, как ток нагрузки троекратно превысит допустимое значение.
  2. Модели группы С срабатывают за две секунды после пятикратного превышения.
  3. Наконец, выключатели, обозначенные буквой D, срабатывают за одну-две секунды после десятикратного превышения нагрузки.

Функции защитных устройств электродвигателей

Современные защитные устройства, или другими словами, автоматы защиты электродвигателя, (мотор автоматы), часто совмещаются в одном корпусе с коммутационными аппаратами запуска (пускателями) и выполняют такие функции:

  • Защита от тока короткого замыкания в цепи питания или внутри электродвигателя;
  • Защита от длительных перегрузок, связанных с превышением механической нагрузки на валу двигателя;
  • Предохранение от асимметрии (дисбаланса) фаз, или обрыва фазного провода;

  • Тепловая защита от перегрева двигателя, осуществляемая при помощи дополнительных термодатчиков, установленных на кожухе или внутри электродвигателя;
  • Предохранение от некачественного напряжения;
  • Обеспечение выдержки времени для охлаждения двигателя после его аварийной остановки после перегрева;
  • Индикация режимов работы и аварийных состояний;
  • Опционально – отключение при исчезновении нагрузки на валу (например, для водяных насосов);
  • Совместимость с автоматическими системами контроля и управления.

Мотор автомат с ручной настройкой и автоматическим управлением

Ранее и до недавнего времени наиболее используемой схемой защиты электродвигателей было подключение в корпусе пускателя теплового реле, последовательно с контактором. Биметаллическая пластина теплового реле при длительной перегрузке нагревается и прерывает цепь самоподхвата контактора. Кратковременное превышение номинальной нагрузки при запуске мотора является недостаточным для нагрева и срабатывания биметаллической пластины. Более подробно о тепловом реле и его подключении можно прочитать в соответствующем разделе данного ресурса.

Контактор электромотора с тепловым реле

Подбор автоматического выключателя

Поскольку первые две функции могут осуществляться обычными автоматическими выключателями, многие пользователи применяют их для защиты своих электродвигателей. Основным недостатком такого способа является отсутствие защиты от дисбаланса, обрыва фаз и скачков напряжения. Выбор защитного автомата осуществляется по его время токовой характеристике и по максимальному пусковому току электродвигателя.

Трехфазный автоматический выключатель

Чтобы правильно подобрать автоматический выключатель по категории и номинальному току, нужно изучить его время токовую характеристику, о которой подробно рассказывается на одной из страниц данного сайта. Категории автоматов (А, B, C, D) определяются соотношением тока отсечки электромагнитного расцепителя к номинальному значению. Нужно иметь в виду, что время токовая характеристика категории не зависит от номинала автоматического выключателя.

Времятоковая характеристика автоматических выключателей категории «C»

Для предотвращения ложного срабатывания автоматического выключателя при запуске электромотора необходимо, чтобы кратковременный пусковой ток (Iпуск)  не превышал значение отсечки (мгновенного срабатывания, Iмгн.ср) автомата. Отношение пускового (Iпуск) и номинального тока (In) можно узнать из бирки или паспорта электродвигателя, максимальное значение Iпуск/ In=7.

Бирка двигателя с указанием мощности

Практические расчеты

На практике применяют поправочный коэффициент надежности Kн, который для автоматов с Inn>100A принимают Kн=1,25. Поэтому должно соблюдаться условие Iмгн.ср  ≥ Kн * Iпуск. Вначале автомат выбирают, исходя из наиболее близкого значения номинального тока автоматического выключателя IAB (указывается на корпусе) к рабочему току двигателя (In). Необходимое условие: IAB > Inт, где Кт = 0,85 – температурный коэффициент, если автомат устанавливается в шкафу или щитке, иначе Кт=1.

Например, имеется двигатель мощностью 5,5 кВт, η = 85%=0,85; cosφ = 0,8; Iпуск/ In = 7. Вначале нужно рассчитать In­ = Рn/(Un*√3*η*cosφ) =  5500/(380*√3*0,85*0,8) = 12,28 (А). Допустим, автомат устанавливается в шкаф, Кт = 0,85,  значит Inт = 12,28/0,85 = 14,44 (А). Наиболее близким является автоматический выключатель на 16А, категории С, (ток мгновенного срабатывания в десять раз превышает номинальное значение).

При расчетах понадобится калькулятор

Теперь нужно проверить условие Iмгн.ср  ≥ Kн * Iпуск. Мгновенное срабатывание защитного автомата наступает при Iмгн.ср = 16*10 = 160 (A), пусковой ток Iпуск= In*7 = 12,28*7 = 85,96 (А). Умножаем на Kн (1,4) — 85,96*1,4 = 120,3 (А). Проверяем условие 160 ≥ 120,3 — это значит, что автомат выбран верно. Для упрощенных расчетов, можно принимать номинальный ток двигателя, равным удвоению его мощности, выраженной в киловаттах.

Выбираем отключающую способность

Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.

Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ. Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.

Отключающая способность автоматических защитных выключателей

Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А. Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают. А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.

Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.

Основные критерии выбора

Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке

Номинальный ток

Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.

Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.

Количество полюсов

Существуют автоматы с разным количеством полюсов. Однополюсные применяют для защиты отдельных линий. Функции вводного автомата обычно выполняют двух, трех или четырехполюсные автоматические выключатели.

Важное правило, которое поможет выбрать количество полюсов заключается в том, что для однофазных сетей применяют двухполюсные автоматы, а для трехфазных – трех или четырехполюсник. Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения

То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов.

Трехполюсный (или четырёхполюсный) автомат используют при вводе электрического кабеля в частные дома при трехфазной сети, а также в промышленных зданиях и даже в некоторых квартирах. К каждой клемме прибора подключают по фазе (и ноль, если это четырехполюсник). Он также, как и двухполюсник имеет один общий рычаг для всех полюсов и при перегрузке отключает питание по всем фазам.

Времятоковая характеристика

Характеризует ток мгновенного расцепления и чаще всего обозначается на приборе латинскими буквами B, C или D. От времятоковой характеристики зависит чувствительность защитного устройства к пусковым токам электроприборов и оборудования. Для вводного автоматического выключателя это свойство является важным, так как оно влияет на срабатывание нижестоящих групп автоматов.

Чаще всего используют следующие типы автоматов по времятоковой характеристике:

  • B – при значении тока в 3 — 5 раз выше номинального сработает электромагнитный выключатель устройства и оно мгновенно отключится;
  • C – электромагнитный расцепитель отключит устройство при превышении тока в 5-10 раз;
  • D – сработает при превышении тока в 10-20 раз от номинального.

Для вводного автомата в жилые помещения применяют устройства с времятоковой характеристикой типа C, так как большинство приборов в домашних условия не имеют больших пусковых токов и не будут оказывать негативного влияния на электрическую сеть квартиры или дома.

Характеристики срабатывания каждого устройства указываются в паспорте и инструкции завода-изготовителя автоматического выключателя.

Способ крепления

Все автоматические выключатели имеют стандартное крепление и помещаются на дин-рейку в электрощите. Это же правило относится и к вводным автоматам. Исключение составляют специальные устройства для промышленных целей, которые могут закрепляться без дин-рейки на специальные крепления.

Бренд выключателя

При выборе вводного защитного выключателя, также как и в случае выбора любых электротехнических устройств важно ориентироваться на известного производителя, заслужившего признание. Такие производители дают гарантию качества на свои устройства и изготавливают надежные, долговечные и безопасные автоматические выключатели

К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

Какой автомат выбрать, B или C?

Тип время-токовой характеристики указывается перед значением номинального тока на автомате.

Как мы выяснили из всего вышесказанного, нужно руководствоваться характеристикой, равной полуторному
значению от номинала автомата. Это позволит грамотно подобрать автомат для защиты от перегрузки. Для
защиты от КЗ имеет значение “В” или “С”, эти буквы пишутся перед значением тока на автоматах. Например
“В16А” читается “автомат на 16 ампер с характеристикой бэ” или “С25А” – “автомат на 25 ампер с
характеристикой цэ”. В автоматах с характеристикой “В” электромагнитный расцепитель срабатывает
при превышении тока в 3-5 раз от номинального, в автоматах с характеристикой “С” – при превышении
тока в 5-10 раз от номинального. Естественно лучше выбрать прибор, который сработает при меньшем токе,
то есть с характеристикой “В”. Между прочим, данная характеристика справедлива по отношению и к дифференциальным автоматам.

Дифавтомат совмещает в себе УЗО и автомат, поэтому для него аналогично указывается характеристика.

Существует заблуждение, что С-ешки следует ставить там, где имеются приборы с повышенными пусковыми
токами, такими как холодильники, нагревательные приборы и т.д. Это не более чем домыслы от незнания
– пусковые токи данных приборов не превышают 3-х кратные значения рабочих токов. Данное утверждение
относится к мощным асинхронным двигателям, которые используются в станках, если у вас дома есть
станок – тогда да, лучше защитить его С-ешкой.

Итак, какую характеристику все-таки выбрать? В большинстве случаев обе время-токовые характеристики
применимы для защиты. Характеристика “C” ничуть не хуже проявляет свои защитные свойства там, где ток
короткого замыкания в несколько раз превышает номинальное значение, помноженное на 10 (10-кратное превышение).
Простыми словами, там где сеть не просажена и напряжение близко к 220 В – про тип автомата можно не переживать.
В дачных же поселениях, там где напряжение сети порой может проседать до 160 В и ниже, лучше применить “B”.

Стоит заметить, что применив “B”-шку в любой ситуации, вы не прогадаете. Если вышеприведенные высказывания
вас не устраивают и вы привыкли оперировать точными цифрами – нужно померить ожидаемый ток короткого
замыкания
, “козу”, как это называется у электриков. И сравнить десятикратный ток “C”-шки с полученным
результатом. Как измерять “козу” мы рассмотрим в последующих публикациях.

Применение обеих характеристик на вводе (C) и ветках (B) обычно не приводит к селективности защиты, когда при КЗ
отключается только проблемная ветка, а вводной автомат включен. Если подобные случаи и имеют место быть, то в большей мере
это можно списать на случайность, нежели на селективность.

Действительной, эффективной селективности можно добиться только путем установки дорогих аппаратов, в технических
описаниях которых производитель указывает тип и класс токоограничения вводных, и групповых автоматов.

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

  1. B — от 3 до 5 ×In;
  2. C — от 5 до 10 ×In;
  3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

  1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
  2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
  3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

  1. Выбор номинального тока автоматического выключателя;
  2. выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

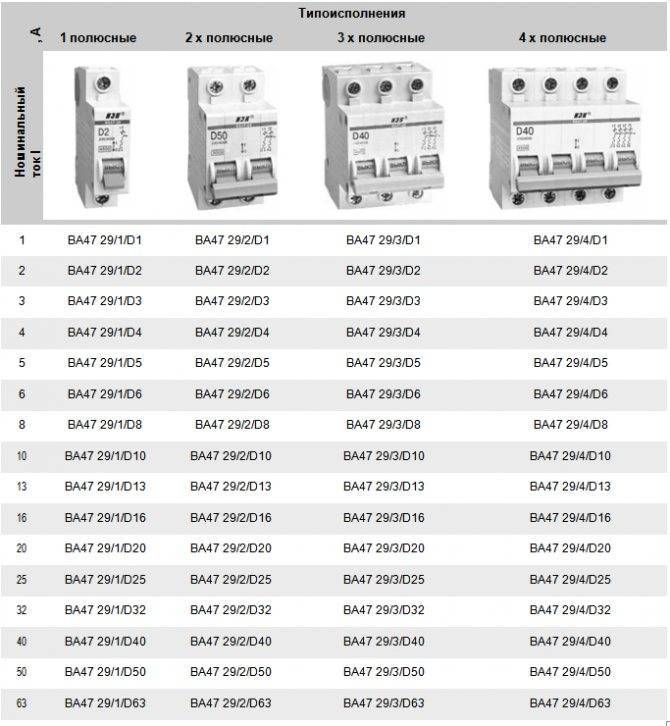

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

  1. Однополюсные;
  2. двухполюсные.

Для сети 400 В (380В):

  1. Трёхполюсные;
  2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

  1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
  2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
  3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

  1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
  2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

  • Мы в TELEGRAM;
  • Мы в Instagram;
  • Мы на YouTube;

Какие бывают автоматы защиты

Для защиты проводников однофазной сети 220 В есть отключающие устройства однополюсные и двухполюсные. К однополюсным подключается только один проводник — фазный, к двухполюсным и фаза и ноль. Однополюсные автоматы ставят на цепи 220 В внутреннего освещения, на розеточные группы в помещениях с нормальными условиями эксплуатации. Их также ставят на некоторые виды нагрузки в трехфазных сетях, подключая одну из фаз.

Для трехфазных сетей (380 В) есть трех и четырех полюсные. Вот эти автоматы защиты (правильное название автоматический выключатель) ставят на трехфазную нагрузку (духовки, варочные панели и другое оборудование которое работает от сети 380 В).

В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.

Просто в аварийных ситуациях — при коротком замыкании или пробое изоляции — на нулевой провод может попасть фазное напряжение. Если на линии питания установлен однополюсный аппарат, он отключит фазный провод, а ноль с опасным напряжением так и останется подключенным. А значит, остается вероятность поражения током при прикосновении. То есть, выбор автомата прост — на часть линий ставятся однополюсные выключатели, на часть — двухполюсные. Конкретное количество зависит от состояния сети.

Автоматы для однофазной сети

Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

Пример разводки трехфазной сети — типы автоматов защиты

Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.

Способ соединения проводов в распределительных коробках

Любое соединение проводов обладает переходным сопротивлением, на нём падает напряжение. А значит – происходит нагрев. Защитный автомат защищает не только кабель, но и соединения в распред. коробках. И чем они качественней, тем меньше шансов, что при КЗ или перегрузе скрутка выгорит.

Я считаю, что все типы соединений имеют право на жизнь – и клеммы Ваго, и скрутка с пропайкой, и гильзы, и сварка, и простая скрутка. А их качество зависит прежде всего от совести и профессионализма электрика. И ограничения тока через эти соединения!

Учитывая контакты, максимальный ток электросистемы надо также понижать до 0,7 от макс. тока кабеля. А это 19х0,7=13,3А

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
