Как правильно сделать электропроводку в ванной комнате — монтаж своими руками

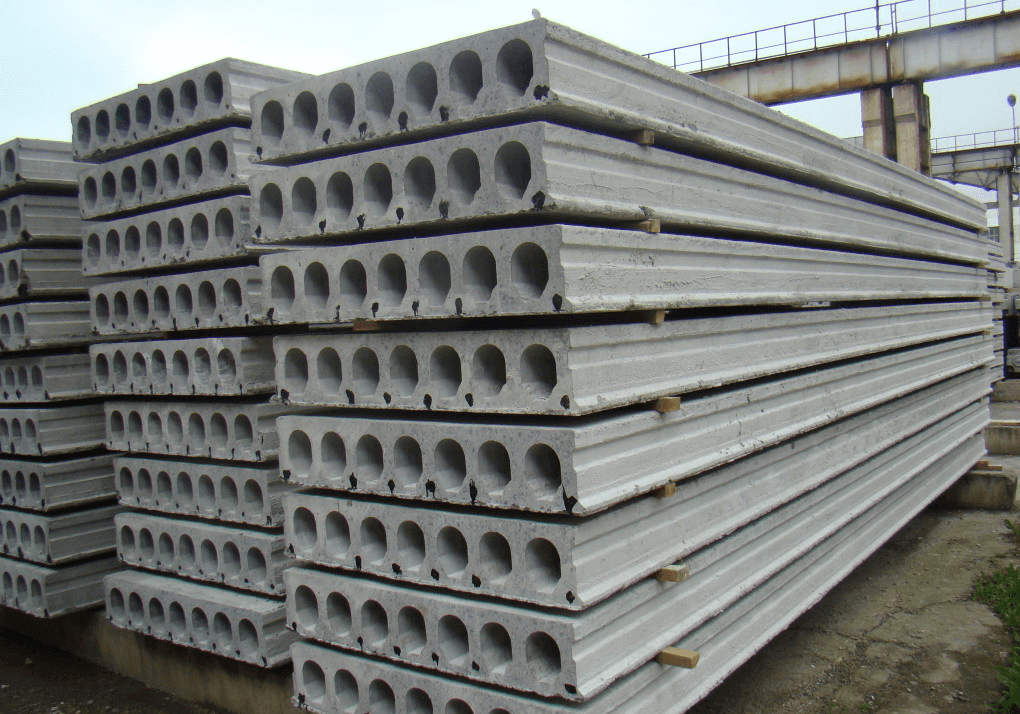

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Принцип электромонтажа в панельном доме

Все кабеля прокладываются в панельных каналах, которые были сделаны еще на заводе. Эти каналы специально сделаны для легкого монтажа проводов, также размещены они только в определенных местах. Для того, чтобы найти продольные отверстия, следует ориентироваться по выключателям и розеткам. Там, где находится данная фурнитура, там и каналы. Другого метода переместить их не найдется, кроме как проштробить и выбить новые отверстия.

Провода для люстр прокладываются по каналам, которые находятся в перекрытии. Также их монтируют в небольших пространствах между потолочной панелью и стеной в тех местах, где в результате будет стоять потолочный багет. Однако при замене электропроводки необходимо учитывать, что даже в домах одного типа или в одном доме, но на разных этажах разводка проводов может быть сделана совершенно по-разному. Такое явление присущее по причине того, что на одном строительном объекте могло работать несколько бригад электриков, которые устанавливали кабеля разным способом.

Исходя из этого нельзя полагаться на то, что требования по монтажу электропроводки были соблюдены, например, что выключатель расположен под распределительной коробкой, или что все провода проложены строго по вертикали или по горизонтали. Такие простые правила могут быть нарушены, поэтому следует быть аккуратным и осторожным, чтобы не повредить старые провода

В таких ситуациях поможет опыт, важно всегда перед тем, как что-то демонтировать проверить и убедится, что кабель не будет поврежден

Также используются швы, находящиеся между панелями на потолке либо те, которые между стеной и потолком, как показано на фото ниже:

Счетчик обычно устанавливается на лестничной клетке. Ведь в панели очень тяжело утопить его так, чтобы он не выпирал. Впрочем, его можно поставить на внешних стенах или же в кладовых помещениях. Обычно от счетчика, который находится на лестничной площадке, прокладывается кабель в квартиру до распределительного щита.

Проводка без штробления — замена

Владельцы панельных домов часто теряются: как поменять электропроводку с минимумом грязного, трудоемкого этапа работы. Такие способы существуют. Проводка без штробления стен условно разделяется на два вида:

• «Чистовой монтаж». Его применяют, когда дизайн помещения должен соответствовать высоким запросам. Для прокладки кабеля берут электротехнический плинтус (короб), закрепляют его на стенах, или ПВХ-канал, который прячут под отделкой (панелями, гипсокартоном).
• «Черновой монтаж». Он предполагает обустройство электролиний в металлическом или пластиковом рукаве, трубах по поверхности стен. В многоквартирном доме такой вариант не популярен из-за его внешней непривлекательности. Хотя встречаются разные решения.

Для монтажа кабеля под гипсокартоном понадобится гофрированная труба, которая сыграет роль защитной оболочки. Распространенный способ крепления гипсокартона – на каркас. Пространства между ним и стеной достаточно, чтобы поместить проводку. Протянуть гофру через профиль, который затем станет основой для листов, помогут заранее просверленные отверстия. Удобнее взять профиль с готовыми пазами. Гофру закрепляют клипсами, пластиковыми хомутами.

Не штробить! Как обойтись без штробления стен

Составление схемы электропроводки

Чертеж создают на основе плана жилого здания. Существуют установочные, функциональные и структурные схемы. Они должны содержать все компоненты электрической сети.

Электрическая

Этот документ определяет количество компонентов проводки и типы связей между ними. Электрическая схема дает детальное описание характера работы сети и подключаемых к ней приборов.

Структурная и функциональная

Первый вид схем отражает основные части сети, их назначения и способы соединения. Функциональный вариант используется для разъяснения процессов, протекающих в группах электропроводки.

Монтажная

Такие схема используется для разметки мест установки приборов. Она помогает рассчитать количество расходных материалов и проводов.

Требования к электропроводке в ванной комнате

Для безопасности в ванной при прокладке электропроводки надо соблюдать следующие правила:

• штробы делают в вертикальном и горизонтальном положениях, что облегчает поиск поврежденного участка при возникновении обрыва;
• выключатели и розетки размещают на высоте 90 см от пола или 70 см от ванны, раковины;
• для защиты кабеля его прокладывают в гофре;
• для каждого потребителя электроэнергии делают отдельную точку подачи или разводку;
• используемое оборудование должно иметь класс защиты не менее IP44;
• на разводку берут цельный кабель, наличие скруток запрещено;
• нельзя устанавливать распределительные коробки;
• обязательно нужно делать заземление.

Стоит ли использовать распаечные коробки

Распаечные коробки предназначены для размещения в них соединений нескольких линий электропроводки с помощью клемм или скруток. Это позволяет экономить кабель, но со временем контакт ослабевает. Места соединений начинают греться, появляется искрение.

В ванной устанавливать распаечные коробки запрещено, они должны быть за ее пределами.

Замена проводки своими руками

Последовательность действий не зависит, от того, ведется ли замена электропроводки в квартире без штробления или с устройством штроб. Сначала необходимо разметить стены. Пользуясь подготовленной ранее схемой, переносят места расположения коробок, розеток, выключателей. Если линия меняет положение, ее также показывают на стене. Закончив приготовления, начинают непосредственно монтаж:

• на стенах закрепляют электротехнические изделия (короб, плинтус);
• закладывают кабель;
• закрывают канал, осматривают качество выполнения;
• проверяют целостность изоляции, замеряя ее сопротивление;
• подают напряжение.

Чтобы подсчитать приблизительную стоимость замены электропроводки в однокомнатной квартире, необходимо учесть затраты на покупку проводниково-кабельной продукции, расходных материалов, крепежа, электротехнических изделий, предназначенных непосредственно для прокладки. Опыт показывает, что укладка без штробления зачастую обходится немного дороже, чем без него. Основная часть трат приходится на электроустановочные изделия. Сэкономить удастся только на оплате труда, если монтировать схему собственноручно. Определить точную стоимость поможет знание особенностей реконструкции электросети конкретного помещения.

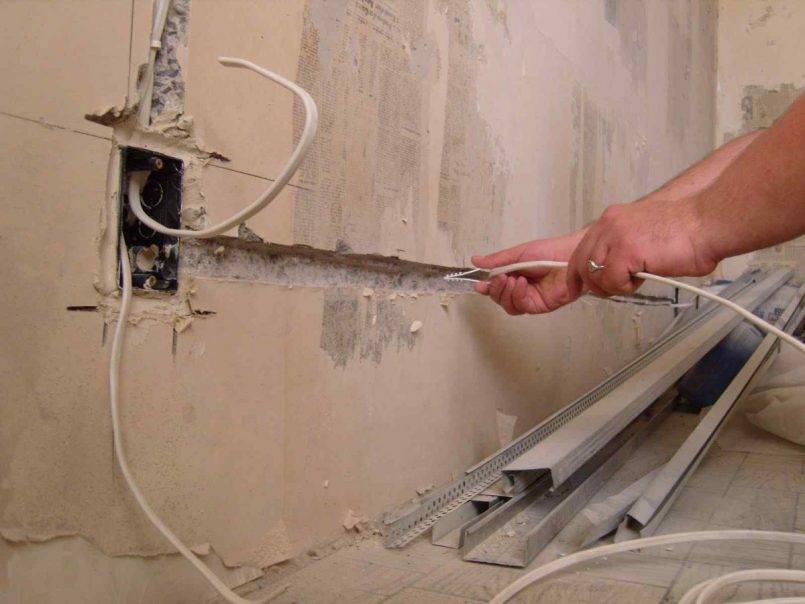

Меньше всего хлопот при ремонте электропроводки в многоквартирном жилом доме возникнет при использовании старых каналов. Способ подходит небольшим по длине участкам, из материалов понадобится только новый кабель. Порядок действий:

• находят концы провода в распределительной коробке и розетке;
• к старой жиле привязывают новую;
• вытягивая один кабель, протягивают другой;
• подсоединяют клеммы.

При прокладке нельзя забывать основное правило: положение линий только вертикальное или горизонтальное. Запрещено тянуть сеть под углом, делать отступы. Придерживаясь правил, исключают несчастные случаи от попадания сверлом, гвоздем по проводке. Углубления под распределительные коробки, подрозетники делают перфоратором со специальной коронкой. Можно обойтись зубилом, но тогда придется потрудиться.

Проводка без штробления стен готова. теперь ее проверяют на целостность тестером. Затем подают напряжение. Убедившись в работоспособности элементов электросети, заделывают каналы, окончательно закрывают короба.

Проводка без штробления стен — замена. Панельный дом

Требования к электропроводке в ванной комнате

Для безопасности в ванной при прокладке электропроводки надо соблюдать следующие правила:

• штробы делают в вертикальном и горизонтальном положениях, что облегчает поиск поврежденного участка при возникновении обрыва;
• выключатели и розетки размещают на высоте 90 см от пола или 70 см от ванны, раковины;
• для защиты кабеля его прокладывают в гофре;
• для каждого потребителя электроэнергии делают отдельную точку подачи или разводку;
• используемое оборудование должно иметь класс защиты не менее IP44;
• на разводку берут цельный кабель, наличие скруток запрещено;
• нельзя устанавливать распределительные коробки;
• обязательно нужно делать заземление.

Стоит ли использовать распаечные коробки

Распаечные коробки предназначены для размещения в них соединений нескольких линий электропроводки с помощью клемм или скруток. Это позволяет экономить кабель, но со временем контакт ослабевает. Места соединений начинают греться, появляется искрение.

В ванной устанавливать распаечные коробки запрещено, они должны быть за ее пределами.

Безопасность и заземление

Безопасность и функциональность — требования, предъявляемые к любой проводке. Заземление обязательно на всех розетках, стационарном электрооборудовании. Кроме того, подключают уравнивание потенциалов. Раньше, когда использовалась двухжильная проводка, требовалось выводить на щиток отдельный заземляющий провод. Сейчас кабели трехжильные, все приборы сразу подключаются к заземлению.

В частном доме позаботиться о заземлении следует самостоятельно. В землю глубоко забивают 3 металлических уголка или отрезка арматуры. Между собой элементы соединяют при помощи сварки. Контур подсоединяют к распределительному щитку стальным проводом на болтах с шайбами.

Применение УЗО

Устройства защитного отключения обязательны для проводки в ванной. Они разрывают цепь питания, если появляются пробои изоляции. Устанавливают на входе в щитке. Номинал общего УЗО для групповой линии — 30 мА.

Безопасность повышают персональные устройства, установленные для каждой силовой линии, ведущей к розеткам, электрооборудованию. Они должны реагировать на ток 10 мА.

Автоматические выключатели

От перегрузки или короткого замыкания цепь и приборы защищают автоматические выключатели. Чтобы они выполнили свое назначение, следует правильно подобрать мощность. Ее рассчитывают по формуле I=P/U, где I — номинальный ток, P — мощность всех приборов, U — сетевое напряжение.

В щитке может стоять общий для ванной автоматический выключатель. Лучше смонтировать приборы для каждой группы потребителей: отдельно на освещение, розетки, бойлер, полотенцесушитель, стиральную машину.

Рекомендуемый номинал автомата при нагрузке:

• до 0,2 кВт — 1 А;
• 1,3 кВт — 6 А;
• 2,2 кВт — 10 А;
• 3,5 кВт — 16 А;
• 5,5 кВт — 25 А.

Подключение проводят только после проверки правильности монтажа.

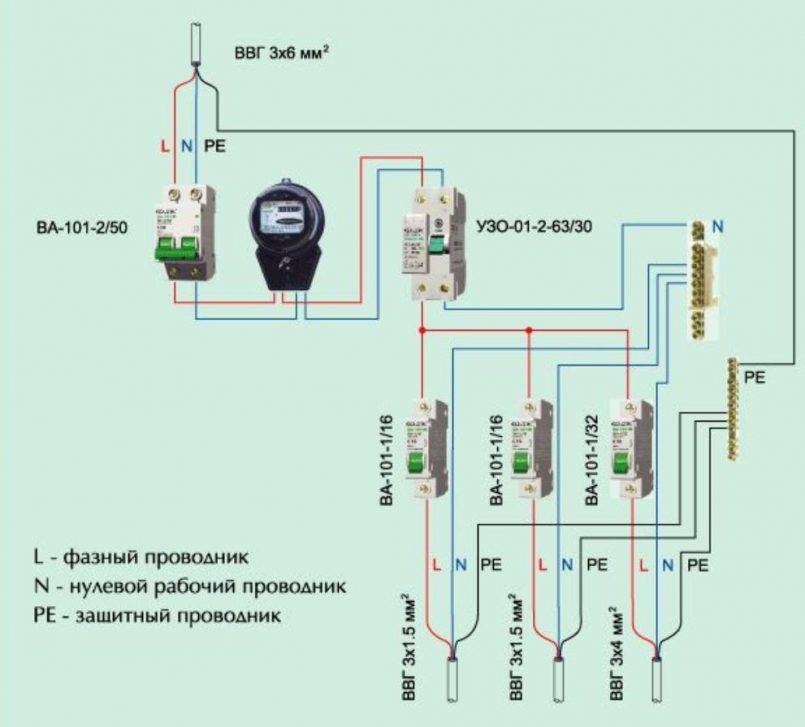

Разберемся с главной заземляющей шиной

По новым правилам, в распределительном щите устанавливается главная заземляющая шина. Это группа контактов из меди или стали, от которых расходятся провода заземления. Один прикручен к корпусу щитка, остальные идут от приборов. В старых домах шина может отсутствовать, проводка выполнена двухжильным кабелем. Ее меняют на трехжильную, устанавливают в щитке шину. К ней подключают рабочий ноль и заземляющую жилу. Для каждого проводника выбирают отдельный контакт.

Если проигнорировать это правило, можно получить электрический удар, прикоснувшись к нескольким предметам одновременно в момент утечки тока.

Безопасные розетки

Розетки должны иметь отдельную от освещения защитную автоматику: разделительный трансформатор или УЗО. Номинальный ток УЗО такой же или немного больше, чем у автоматического выключателя, иначе не сработает. Силовые потребители (бойлер, стиральная машина) подключаются к отдельным розеткам. Располагают только в зоне № 3, класс защиты от IP44, обязательна брызгозащитная крышка и заземление. Расстояние от пола 90 см.

Стоит ли использовать распаечные коробки

Современная технология монтажа электропроводки предполагает полный отказ от распаечных коробок. Отдельные кабели идут от вводного щитка к каждому потребителю. Старый способ имеет недостатки. Соединенные скручиванием, клеммниками провода в распаечной коробке греются, разрушается изоляция. Если использовать такой вариант для ванной, то только снаружи, внутри монтаж запрещается.

Прокладка кабеля и подрозетников

Предварительно надо с максимальной точностью определить места расположения электрических точек, затем обозначить, линиями на стенах, пути прокладки кабеля, принцип вертикальной – горизонтальной прокладки соблюдается.

Кабель должен укладываться за декоративной отделкой ванной. Штробление и размер штробы должен быть с учетом размера гофрированного рукава.

После того, как кабель проложен, он замазывается гипсовым/алебастровым раствором.

Далее устанавливаются подрозетники, таким образом, чтобы они входили на всю свою глубину и их край совпадал с поверхностью лицевой отделки. Крепятся они также раствором алебастра.

Инструкция по замене электропроводки в квартире

После покупки квартиры целесообразно заменить сразу всю проводку. Но не всем это по силам. Даже косметический ремонт помещений многие выполняют поэтапно, когда квартира уже заселена. В этом случае работы выполняйте в последовательности, изложенной ниже.

1. Распланируйте положение мебели в квартире, а также основного электрооборудования: стиральной и посудомоечных машин, плиты, кондиционера, бойлера.
2. Выберите место для распределительного щитка, желательно – у входа в квартиру.
3. Разделите розетки на группы, питающиеся от отдельных автоматических выключателей.
4. Продумайте расположение выключателей и светильников. Определите необходимое количество и тип осветительных приборов.
5. Составьте схему и план распределительной сети.
6. Отметьте на стенах места для розеток и выключателей.
7. Определите положение распределительных коробок и трасс прокладки кабелей. При поэтапном ремонте квартиры с заменой электропроводки магистральные кабельные линии и соединительные коробки можно расположить на потолке в коридоре. В этом случае ремонт коридора выполняется в последнюю очередь.
8. Начать замену целесообразно с установки распределительного (вводного) щитка и с замены электросчетчика, если это необходимо.
9. Ремонт помещений ванной и кухни с заменой электропроводки лучше выполнять до заселения в квартиру. После заселения этот процесс принесет массу неудобств.
10. Для подключения участков старой электропроводки к новому щитку или коробкам используйте временные кабельные линии, удаляемые в процессе реконструкции. При соединении алюминиевых проводников старой электропроводки с новыми медными используйте клеммы. Соединение скруткой в этой ситуации не допускается.
11. При замене электропроводки в панельном доме максимально используйте существующие каналы, в которых проложены старые провода.

Необходимость замены проводки

Существует несколько причин проложить новую домашнюю электрическую сеть:

1. Исчерпание ресурса старых кабелей. В панельных новостройках прокладывали алюминиевые провода, срок службы которых составляет 25 лет. Изношенные жилы греются в подгоревших и надломленных местах. Растрескавшаяся изоляция может стать причиной короткого замыкания.
2. Рост энергопотребления. Сечение старых проводов рассчитано на нагрузку в 1,5 кВт. Новые модели фенов, микроволновых печей и многих других приборов потребляют от 2 (кВт).
3. Увеличение числа электроприборов. Для их подключения требуются новые розетки.
4. Переоборудование системы энергоснабжения из TN-C в TN-C-S. Так поступают в некоторых домах. Это дает возможность заземлить розетки и приборы, для чего требуется прокладка 3-жильного кабеля.

Перед тем как заменить электросеть, следует обдумать целесообразность этого мероприятия. Из-за больших трудозатрат рекомендуется по возможности сохранить существующую проводку, если кабели находятся в удовлетворительном состоянии.

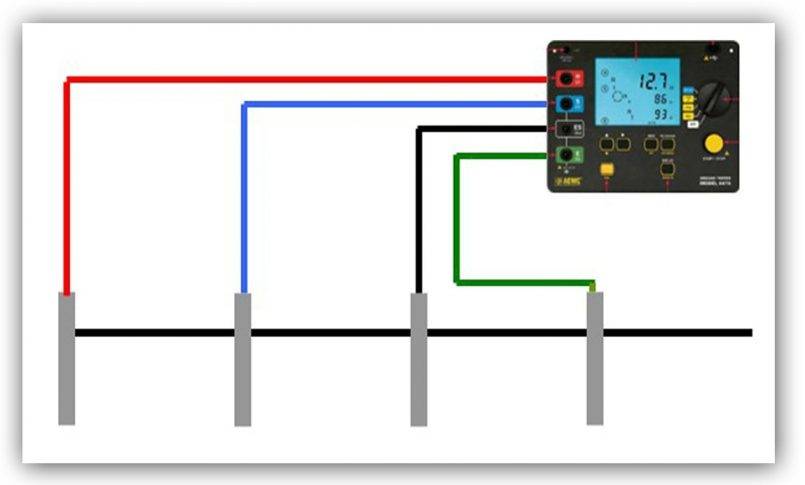

Как сделать заземление

Важным элементом безопасности является заземление, которое именно в ванной комнате имеет особенное значение, из-за повышенной влажности помещения. В настоящее время используется 3-х жильный кабель, где кроме проводов фазы и нуля, третий провод для заземления.

В старых домах, с  проводкой двужильного кабеля, заземление делалось путем проводки кабеля заземления к распределительному щитку, который имеет заземление.

Бывает и так, что в домах старого фонда распределительный щиток не имеет собственного заземления, в таких случаях, провод «земля» подключается прямо на корпус. При таком способе обязательно  делать проводку через прибор УЗО, иначе прибор перегорит.

Что размещают в ванной комнате

Непосвященные люди считают, что при обустройстве электроснабжения в ванной сложностей нет, т.к. здесь находится только освещение и вытяжной вентилятор. Это не совсем так: современные технологии постоянно развиваются, и сейчас в этом помещении устанавливают намного больше разных электроприборов.

Светильники

При выборе светильников в первую очередь учитывают не их внешний вид, а степень защищенности. Согласно действующей международной маркировке, она может быть от IP00 до IP68. Первая цифра указывает на уровень защиты от пыли, вторая — от влаги. Чем выше эти значения, тем больше степень безопасности.

Если выбранный потолочный или настенный светильник соответствует необходимому уровню защиты от влаги, переходят к выбору его дизайна, чтобы прибор органично вписывался в интерьер комнаты.

Стиральную машину

В малогабаритных квартирах чаще всего стиральную машину устанавливают в ванной. Особых требований к этому оборудованию нет. Выбирают модель с фронтальной или горизонтальной загрузкой.

Обязательно учитывают габариты, чтобы агрегат занимал минимум пространства, например поместился под умывальником или в другом удобном месте.

Накопительный (бойлер) или проточный нагреватель воды

Организовать горячее водоснабжение можно 2 способами:

1. Бойлер. Для семьи из 3-4 человек его объем должен составлять 80-100 л. Выбрав данный вариант, вы будете иметь запас горячей воды, но для этого прибор должен быть постоянно включен в сеть. В первый раз придется ждать 3-4 часа, пока вода нагреется.
2. Проточный водонагреватель. В этом случае горячая вода подается сразу после включения прибора в сеть. Здесь нет накопительного бака, поэтому при отключении прибора она пропадает.

Теплый пол

Электрический теплый пол — современное решение для ванной комнаты. Для его установки не надо иметь специальные разрешения или переделывать систему обогрева, как в случае с водяным вариантом.

При соблюдении технологии монтажа электрический теплый пол полностью безопасен. Стоять на нем босиком комфортно и приятно.

Электрические вентиляторы в систему вытяжки

Для обеспечения нормального микроклимата и влажности в таком помещении должна хорошо работать вытяжная система. Для увеличения ее эффективности рекомендуется устанавливать вентилятор.

При его выборе обязательно учитывают уровень влагозащиты, чтобы прибор был предназначен для установки во влажных помещениях.

Электрический полотенцесушитель

Раньше в ванных устанавливали полотенцесушители, которые подключались к системе горячего водоснабжения. Работали они только при включении отопления, что не совсем удобно, т.к. в летнее время пользоваться таким прибором было нельзя.

Решение проблемы — электрический прибор. Его мощность и размеры выбирают в зависимости от количества членов семьи и площади ванной. Кроме основной задачи — сушки полотенец и нижнего белья, он также дополнительно обогревает комнату, а если она небольшая, то является основным источником тепла.

Проверка правильности монтажа

Когда всё установлено, подключены автоматы и УЗО, можно проверить электричество в ванной. Все розетки должны работать, а светильники без проблем включаться и отключаться своими выключателями. Если УЗО будет выбивать, значит, где-то есть замыкание. Его необходимо найти и устранить.

Какую именно схему подключения выбрать, конечно же, каждый решает сам, так как приведенная здесь не является универсальной и приведена для примера. Главное, чтобы был применен правильный вариант электрики в ванной, тогда новая электросеть будет работать долгое время.

Чтобы точнее понять, как сделать проводку в ванной, рекомендуем посмотреть видео в конце статьи, которое подробно покажет весь процесс электромонтажа от начала до конца.

Установка розеток, выключателей и светильников

Подключение розеток и выключателей

Когда вся проводка проложена в стенах и по потолку, монтаж электропроводки в ванной продолжается установкой подрозетников, в которые будут крепиться розетки и выключатели. Эти коробочки монтируются в специально вырезанные в стене круглые отверстия на алебастр. При этом подрозетники должны быть установлены четко вровень со стеной, не выпирая из неё и не утопая в отверстии.

Устанавливая подрозетник, нужно заранее проделать в нем отверстие и протянуть провода, так как потом их будет сложно провести. Некоторое время нужно подержать подрозетник, не двигая его, пока не застынет алебастр – обычно минуту-две. После этого провода подключаются к розетке, а затем её внутренняя часть крепится в подрозетник и к ней прикручивается крышка. Принцип подключения выключателя такой же.

В выключателях фаза подводится к тому концу, который будет размыкаться, а ноль садится на другую клемму. В случае с розетками и светильниками нужно знать одно правило – на большинстве из них указано, куда какой провод нужно крепить. Если не указано, тогда на розетках правая клемма – это фаза (обычно красного цвета), ноль – левая клемма (черного или синего цвета), заземление – по центру (обычно двухцветный провод).

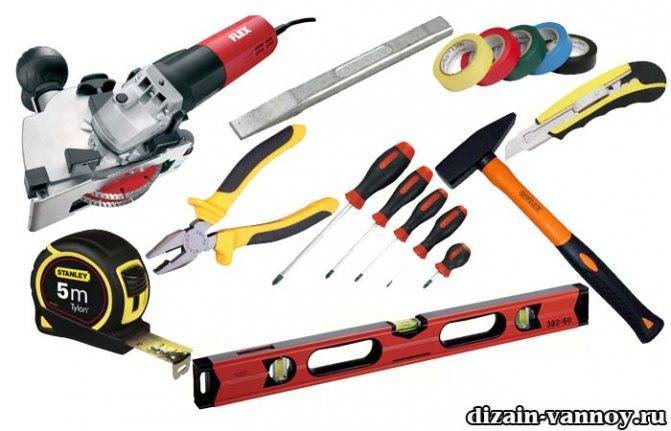

Перечень инструментов для электромонтажа

Инструмент для установки проводки в ванной

Для качественного монтажа электропроводки в ванной необходимо иметь следующие инструменты:

• штроборез, перфоратор, дрель;
• отвертки (шлицевая и крестовая);
• отвертка-пробник;
• уровень;
• рулетка 5 м;
• плоскогубцы;
• молоток и зубило;
• нож;
• изолента.

Электроинструменты обязательно понадобятся для устройства штроб, отверстий для дюбелей или закручивания саморезов. Рулетка будет необходима на начальной стадии, чтобы точно промерять, сколько нужно протянуть кабеля от распределительной коробки к точкам. Пробником можно определить, какой провод фазный, а какой нулевой, чтобы правильно подключить светильники и выключатели.

Шаг 2 – Демонтажные работы

Когда все инструменты будут собраны, можно переходить к демонтажу старой проводки своими руками. Первым делом отключите питание в доме либо квартире. Для этого в щитке отключаем вводной автоматический выключатель, а также групповые пакетники, если есть (на всякий случай).

Далее нужно убедиться в том, что напряжение в помещении отсутствует, иначе когда вы будете демонтировать розетку либо выключатель, удара током не избежать.

Индикатором дотрагиваемся к двум разъемам и убеждаемся, что лампочка не горит. Мультиметр должен показать отсутствие напряжения в сети.

Когда питание будет отключено, переходим непосредственно к демонтажу. Начинаем удаление старой проводки с разборки распределительного щита – отключаем провода после вводного автомата и снимаем все групповые автоматические выключатели и УЗО (на розетки, освещение, отдельные электроприборы). Когда щит будет разобран переходим дальше – к демонтажу розеток и выключателей.

О том, как снять старые выключатели и розетки, долго объяснять не нужно. Просто откручиваете винтики, снимаете корпус и отключаете провода от зажимов.

Не забываем про люстры и настенные бра, их также следует убрать при демонтаже проводки.

В последнюю очередь выполняют демонтаж электрического кабеля. Хорошо, если электропроводка проведена открытым способом. В этом случае кабель просто удаляется из короба, а вместо него протягивается новый. Можно еще больше упростить процесс, прикрепив конец нового кабеля к старому. Во время протяжки новая проводка как раз и заменит старую.

Что касается электросчетчика, если вы хотите и его демонтировать (перенести на другое место либо вообще заменить), то первым делом нужно получить соответствующее разрешение в управляющей компании, т.к. для демонтажа счетчика электроэнергии придется снять пломбы.

Сложнее дела обстоят, когда нужно демонтировать скрытую проводку в стене. В этом случае первым делом найдите, где проходит старая линия электросети. Самый простой способ – визуально осмотреть стены. Там, где будут видны выделяющиеся швы штукатурки, скорее всего проходит кабельная линия. Если визуальных отличий нет, придется воспользоваться детектором, который покажет, где проходит старая электропроводка, которую нужно демонтировать.

Обращаем ваше внимание на то, что если вы будете менять схему прокладки проводов, то совсем не обязательно удалять находящуюся в стене электрику, особенно если она находится в пустотах панельного дома. Достаточно будет просто заизолировать концы и замуровать линию, а новую провести в другом месте

Это упростит процесс демонтажа.

Если вы все же решили демонтировать старую электропроводку своими руками, тогда после нахождения трассы прокладки кабеля с помощью болгарки и перфоратора прорезаем штукатурку и достаем проложенную кабельную линию.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Общие рекомендации

Не всегда человек, решивший делать проводку в ванной своими руками, изучает перед этим существующие ПЭУ и СНиП.

Несмотря на это, для качественного выполнения работ надо придерживаться следующих рекомендаций:

• бытовые приборы, имеющие длинный шнур, не должны доставать до зоны № 0 и 1 — если случайно фен упадет в ванну, то это приведет к опасным последствиям;
• в ванной вряд ли будут устанавливать выключатели со степенью защиты 7, имеющие герметичные клавиши, поэтому лучше их выносить за пределы комнаты;
• не рекомендуется одновременно прикасаться к включенным электроприборам и объектам, имеющим связь с землей;
• розетки устанавливают только в зоне № 2 и 3;
• если есть возможность, то лучше в ванной размещать приборы, работающие от 12 В, а блок питания на 220 В выносить за ее пределы.

Расчет электропроводки

В жилых комнатах на каждые 5-7 кв. м площади устанавливают 1 розетку. В кухне их число увеличивают втрое.

Прокладывают медные провода с сечением жил, кв. мм:

Потребитель	~220 В	~380 В
Квартира (вводный кабель)	3х10	5х2,5
Электроплита, варочная поверхность	3х6	5х2,5
Бойлер, стиральная машина, кондиционер	3х4	—
Розеточные группы	3х2,5	—
Осветительные приборы	3х1,5	—

Приведенные сечения рассчитаны на стандартный набор потребителей.

Автоматические выключатели выбирают по следующей таблице:

Сечение жил, кв. мм	Номинальный ток автомата, А	Максимальная мощность потребителя, кВт
1,5	10	4,1
2,5	16	5,5
4	25	7,7
6	32	9,24
10	40	12,1

УЗО должно на 1 ступень превосходить по номинальному току защищающий его автоматический выключатель.

Ознакомимся с некоторыми правилами

Намокший пол или стена проводят ток, так как любая влага — отличный проводник. Чтобы в будущем не произошло различных казусов и травм, необходимо соблюдать следующие правила:

Электрические провода прокладывайте только под отделочными элементами.
Проводка в обязательном порядке должна находиться в гофрированном рукаве.
Внутри ванной запрещены распределительные коробки, соединители, скрутки, клеммники

Используйте только цельные куски кабеля, идущего от внешней коробки.
Запрещено располагать розетки и механизмы для регулировки освещения на расстоянии ближе 70 см к ванной, раковине, водопроводным трубам, душевой и ближе 90 см к полу.
Розетки разводятся отдельно от вентиляторов и освещения.
Обратите внимание на приборы, светильники, розетки и выключатели: они должны обладать классом защиты IP 44 и выше.. Это интересно: Сечение кабеля при мощности 15 кВт, длина 240 метров — рассматриваем по пунктам

Это интересно: Сечение кабеля при мощности 15 кВт, длина 240 метров — рассматриваем по пунктам

Автоматические выключатели

Вместе с УЗО ставят автоматы. Не стоит путать УЗО с отдельным автоматом, который во время замыканий и перегрузок перестает проводить ток. В электрощитах устанавливают различное количество автоматов в зависимости от количества электрических приборов: для освещения в каких-либо комнатах — один, для розеток — другой и т.д.

Для освещения рекомендуемая мощность выключателей — 10 А с нагрузкой не менее 2200 Вт в час. К примеру, одна лампочка потребляет не более 60 Вт, стиральные машины — от 2000 Вт в час и больше, поэтому для более мощных приборов придется ставить автомат 25 А с нагрузкой не менее 5500 Вт.

Меры предосторожности

При монтаже, эксплуатации и обслуживании электрической проводки в ванной комнате применяются все те же меры предосторожности:

1. Помещение следует полностью обесточить.
2. Используйте исключительно исправные инструменты с защитой от поражения током.
3. Применяйте средства, защищающие от получения травм, в том числе строительные перчатки и очки.

Средства защиты для электромонтажных работ.

Любые работы, связанные с изменением электрической проводки, должны выполняться квалифицированными специалистами. Самостоятельно лезть в данный процесс без необходимых знаний и опыта работы крайне нежелательно. Особенно в ванной комнате, где даже малейшая ошибка может привести к трагическим последствиям.

Уроки по ремонту ванной и туалета

Урок 1. Планирование ремонта ванной комнаты и туалета своими руками Урок 2. С чего начать ремонт в ванной. Старт демонтажных работ Урок 3. Как снять старую краску со стен в ванной комнате и туалете Урок 4. Как удалить бетонный порог в ванной комнате и туалете Урок 5. Как подготовить потолок в ванной под покраску или подвесной потолок Урок 6. Требуется ли замена стояков водоснабжения Урок 7. Как перекрыть стояки водоснабжения в квартире Урок 8. Какие трубы лучше для водопровода в квартире Урок 9. Водопровод своими руками Урок 10. Как повесить полотенцесушитель в ванной Урок 11. Какой счетчик воды лучше для квартиры Урок 12. Электрическая проводка в ванной своими руками Урок 13. Выравнивание стен и пола в ванной Урок 14. Обои для ванной, кухни, туалета Урок 15. Какую плитку выбрать для ванной Урок 16. Зубчатый шпатель — чудо изобретения человека Урок 17. Материалы и инструменты для укладки плитки Урок 18. Как укладывать плитку на пол своими руками Урок 19. Как резать плитку и чем при облицовке Урок 20. Как сверлить плитку и чем при облицовке Урок 21. Как класть плитку на стену Урок 22. Какую ванну выбрать для дома Урок 23. Как установить чугунную ванну Урок 24. Как установить акриловую ванну Урок 25. Укладка плитки на стену в ванной комнате своими руками Урок 26. Как укладывается плитка на внешний угол ванной комнаты Урок 27. Искры от болгарки могут убить ваш кафель Урок 28. Как заменить плитку на полу или на стене Урок 29. Как выбрать смеситель Урок 30. Как поменять смеситель своими руками Урок 31. Как установить вентиляционную решетку в ванной комнате Урок 32. Как выбрать дверь для ванной комнаты Урок 33. Решетка на ванну Урок 34. Как установить унитаз своими руками Урок 35. Что делать, если ослаб напор воды в квартире Урок 36. Что делать, если засорилась раковина Урок 37. Как прочистить раковину или ванну новинками от Домочист

В заключение

На сегодняшний день самыми популярными являются подвесные гипсокартонные потолки и пластиковые панели. Если вы будете их использовать, то это намного облегчит электромонтажные работы. Потому что при разводке электропровод в ванной под подвесным потолком не нужно будет прокладывать штробы, достаточно просто уложить кабель в защитную гофрированную трубу. Гофра крепится клипсами к профилю.

В квартирах часто отсутствует заземление. В таком случае вам обязательно потребуется заменить электропроводку. Если вы выполняете монтаж проводки, тогда помните, что электропроводка в ванной должна иметь заземление.

Вот и все, что хотелось вам рассказать. Надеемся, что наша информации была для Вас понятной и полезной!
