Укладка электрического теплого пола под ламинат и плитку

№2. Кабельный теплый пол

Кабельный пол ценят за универсальность и надежность. Для его обустройства используют одножильные и двухжильные кабели:

  • одножильный стоит дешевле, но более сложен в монтаже, так как оба его конца необходимо подключить к терморегулятору. Еще один его недостаток – образование сильного электромагнитного поля. Как правило, такой кабель используют в гаражах, складских объектах и подобных помещениях;
  • двужильный кабель стоит дороже, но создает минимальное электромагнитное поле (на уровне телевизора), да и в монтаже он более прост. Для квартир выбирают именно такой кабель.

Толщина кабеля составляет 5-7 мм, он продается в мотках, укладывается, как правило, змейкой. От шага укладки зависит итоговая мощность системы. Монтировать кабельный пол не очень легко, зато сам кабель стоит недорого. Кабельный пол укладывают на слой теплоизоляции (экструдированный пенополистирол или вспененный полиэтилен), чтобы исключить потери тепла. Кабель на сам утеплитель не выкладывают – между ними должна быть промежуточная стяжка. Монтируют кабель в стяжку толщиной 3-5 см, что необходимо учесть при расчёте высоты помещения после ремонта. Теплоизоляцию необходимо выбирать так, чтобы не допустить перегрев системы.

Кабель подключается к терморегулятору, с помощью которого можно контролировать обогрев помещения и выставлять комфортные условия

Есть системы с двумя датчиками: второй необходим, чтобы контролировать уровень нагрева поверхности пола, это важно для деревянных покрытий. Если теплый укладывается в нескольких комнатах, то для каждой устанавливается свой терморегулятор, так как тепловые потери везде разные, да и требования к теплу у домочадцев могут отличаться

Недавно появился кабель толщиной 2-2,5 мм, который позволяет уменьшить высоту стяжки. Верх прогресса – конструкции, которые аккумулируют тепло. Они работают и накапливают тепло в период, когда электроэнергия стоит дешевле, а потом отдают тепло.

Основные преимущества:

  • универсальность. Лучше всего укладывать кабель под плитку, керамогранит, камень и наливной пол, но некоторые специалисты допускают укладку под ламинат, линолеум, паркетную доску и ковролин, правда, в этих случаях теплоотдача будет ниже ввиду невысокой теплопроводности материалов;
  • устойчивость к деформациям и повреждениям;
  • относительно невысокая стоимость;
  • возможность монтажа в помещениях сложной конфигурации;
  • можно использовать как основной источник тепла;
  • способность аккумулировать тепло.

Минусы:

  • стяжка «крадет» полезное пространство;
  • сложность монтажа. Выполнение стяжки – трудоемкий процесс, а укладка кабельного пола требует сноровки (расчет шага, разметка, крепеж);
  • невозможность пользоваться теплым полом первые 30 суток;
  • после включения обогрева придется ждать порядка 3 часов, пока помещение прогреется.

Какой выбрать теплый пол под ламинат и почему

Бетон плюс ламинат даёт возможность выбирать любой тип тёплого пола. Однако стоит учитывать вид ламината, так как это покрытие состоит на 90% из дерева, поэтому под воздействием температуры, он ссыхается. Ламинат на тёплый пол, на бетон должен быть специальный, любой не подходит.

Выпускается он для тёплых полов определённого класса, который выдерживает нагрев теплоносителя. В противном случае при нагревании могут выделяться формальдегиды, что приведёт к аллергическим реакциям.

Идеальный ламинат для тёплых полов с толщиной листов от 8 мм, более тонкие деформируются от температуры

Кроме того, определяясь с выбором модели, следует обращать внимание на упаковку, на ней должен быть значок «Warm», это значит, что он подходит для укладки на тёплый пол. Также, нужно ознакомиться с документацией к напольному покрытию, в ней указана информация о допустимости его монтажа на пол с обогревом, и какого типа

Стоит отметить, что согласно анализу специалистов, более удачным вариантом тёплого пола под ламинат на бетон в многоквартирных домах является инфракрасный.  Данная конструкция потребляет меньше электроэнергии, в отличие от кабельного. Кроме того, он надёжный и практичный, а при выходе из строя легко поменять только сломанную часть конструкции.

Не требуется заливать стяжку, процесс монтажа прост, так как нагревательные элементы уже размещены на плёнке с определённым шагом, остаётся только её разложить. После укладки, можно сразу приступить к монтажу полового покрытия. Ещё один плюс — не уменьшает высоту помещения. Единственный минус — дороговизна модели, но стоимость окупиться долгим сроком службы.

Для частного жилья, стоит рассмотреть водяной теплый пол, несмотря на более трудный монтаж. Он позволяет экономить электроэнергию, так как для его обогрева можно пользоваться теплоносителем от отопления.

Подготавливаем все необходимые материалы

На данном этапе необходимо осуществить расчет теплого инфракрасного пола под ламинат, чтобы определить нужное количество всех материалов. Расчетная часть довольная простая, нужно всего лишь посчитать полезную площадь комнаты и с учетом выбранной мощности обогревателя, посчитать и его площадь.

Итак, для того чтобы облегчить восприятие информации, представим все по пунктам:

  1. Определяем полезную площадь комнаты. Укладывать материал необходимо на расстоянии не менее 15 см от стены, причем под тяжелой мебелью и бытовой техникой стелить пленку запрещается. Исходя из этих требований, создаем схему и определяем полезную площадь.
  2. Выбираем мощность системы. Как правило, для подогрева теплого пола используют покрытие мощностью 150 Вт/м2 (в том случае, если центральное отопление отсутствует) и 90 Вт/м2 если в доме присутствует отопительная система. Можно также выбирать промежуточные значения, опираясь на собственные условия применения.
  3. Рассчитываем количество пленки. Для этого полезную площадь умножаем на мощность, которую Вы выбрали. Например, для комнаты в 15 м2 без центрального отопления потребуется теплый пол мощностью 2250 Вт (15*150). Идем в магазин и покупаем рулон подходящего размера.

Также дополнительно необходимо приобрести утеплитель (лучше всего пенофол), фольгированный скотч и поливиниловую вспененную пленку (защитит поверхность обогревателя от механических повреждений).

Когда все материалы будут подсчитаны и куплены, можно переходить к процессу монтажа.

Лучшие «греющие кабели» для теплого пола

«Кабельное отопление» устроено просто: провод с высоким сопротивление сильно разогревается, прогревая стяжку. От нее поднимается теплый воздух вверх, разогревая всю комнату.

К тому же, это один из самых дешевых видов «хот флора», который можно купить.

Electrolux ETC 2 17 1200

Пожалуй, этот электрический теплый пол можно назвать лучшим в категории. Серия ETC 2 17 1200 рассчитана на 10 кв.м с потреблением 1,2 кВт мощности. Судя по отзывам – это модель на века, т.к. прекрасно служит 3-5 лет без нареканий.

ETC 2 17 1200 быстро выходит на рабочую температуру – комната прогревается за 1,5 часа. Прогрев осуществляется равномерно, без рывков. Интересно, что брака в линейке почти нет.

Цена, как для «Электролюкса» низкая – всего 7 000 рублей.

Пожалуй, единственный недостаток – высокое потребление энергии.

DEVI DEVIflex 18T (DTIP 18) 1340Вт

Датский производитель электрических теплых полов под плитку. «ДЕВИфлекс» нельзя назвать экономичным, т.к. при мощности 1,34 кВт, рассчитан он всего на 9,1 кв. м. К тому же эта серия одна из самых дорогих – 11 500 р за штуку!

Почему же он попал в рейтинг? Это лучший теплый пол под плитку. Процент брака у производителя минимальный – можно смело залить бетоном и забыть.

Кабель покрыт плотной гидроизоляционной оболочкой, поэтому потопы DEVI DEVIflex 18T (DTIP 18) 1340Вт не страшны.

Изоляция, кстати, самозатухающая.

Warmstad WSS 1115

Какой лучше выбрать кабель для бюджетного ремонта. «Warmstad», несмотря на европейское название – российский бренд. Вследствие этого и цена в 2 раза ниже, чем у Electrolux – 4 100 р.

Качество при этом «чуть выше среднего». Есть отзывы, говорящие о обрывах нагревающих нитей, холодных участках и т.д. что говорит о экономии при производстве. Брак при этом также выше, чем у европейских конкурентов, поэтому заливать его бетоном не стоит – предпочтительнее разборные стяжки.

При этом и преимуществ у него достаточно:

  • выход на рабочую температуру за час;
  • простой монтаж;
  • хорошая самозатухающая изоляция;
  • есть гарантия от производителя.

Thermo SVK 20 1020Вт

Малоизвестный скандинавский бренд, со штаб-квартирой в Стокгольме. Информации о данном кабеле немного, как и отзывов, но достоверно известно, что:

  1. Кабель изолирован герметичной замозатухающей оболочкой. Причем работать он может даже при погружении в воду на улице!
  2. Присутствует хорошее заземление.
  3. Обрывы и холодные участки не встречаются.

К тому же на Thermo SVK 20 1020Вт распространяется гарантия от производителя.

Рассчитан кабель на 10 кв.м., с потреблением мощности в 1,02 кВт.

Подготовка перед монтажом тёплого пола

Важным моментом перед монтажом системы подогрева являются подготовка поверхности, и обустройство гидро- и теплоизоляции. В противно случае, функционировать система будет менее эффективно.

Проектирование конструкции

Любые строительные процедуры следует начинать с подготовки проекта. Нужно произвести расчёт теплоотдачи, шаг трубы или кабеля тёплого пола. Правильно подобрать все слои конструкции, и рассчитать затраты. Кроме того, необходимо определиться с чистовым покрытием, от него зависит не только толщина стяжки, но и шаг нагревательных элементов.

Подготовка основания пола

Требование к основанию для монтажа теплосистемы, вне зависимости от вида — чистая и ровная поверхность. Поэтому, предварительно специалисты рекомендуют подготовить места для магистрали, и сделать пазы для прокладки проводов, чтобы потом не намусорить.

При наличии трещин, их необходимо заделать. При больших неровностях в основании, допускается заливка тонкой черновой стяжки под тёплый пол (смесь из цемента с пластификаторами), она должна подсохнуть, прежде чем приступать к выполнению дальнейших работ. Если отсутствует потребность в заливке, то нужно вымести мусор, и пропылесосить пол от пыли.

Устанавливаем тепло- и гидроизоляцию

На основание кладётся утеплитель (пенопласт, минеральная вата), материал обязан обладать прочностью, крепится он специальным клеем. Именно этот слой способствует уменьшению потерь тепла и расходов на обогрев. Для водяных полов рекомендована теплоизоляция с фольгированной поверхностью.

Сверху кладётся гидроизоляционный слой

При монтажных работах теплого пола в многоэтажке, на него следует обратить особое внимание, от этого зависит состояние потолков у соседей снизу в случаи протечке. Если же квартира на первом этаже, то требуется парагидроизоляция, так как из подвала могут проникать пары от коммуникаций

Нельзя забывать и о том, что гидроизоляция будет располагаться под тёплым полом, поэтому она должна выдерживать высокие температуры. Для использования с нагревательными системами рекомендуется применять следующий материал:

  • обычную полиэтиленовую плёнку, не тоньше 200 мкм;
  • цементно-полимерную смесь — идеальный вариант, она эластична, абсолютно водонепроницаема и имеет высокую теплостойкость;
  • мембрану из жидкого силикона или ПВХ;
  • рулонные изделия.

Чаще, практикуется укладка полиэтиленовой плёнки, из-за невысокой стоимости. Она укладывается в внахлёст 10 — 15 см, а стыки проклеиваются при помощи монтажного скотча.

Установка демпферной ленты

Демпферная лента — вспененный полиэтилен, имеющий самоклеящуюся основу. Обычная её толщина 6 — 8 мм. Лента компенсирует расширение стяжки в отопительный период. Монтируется она по всему периметру  площади, в местах соединения стен с полом.

Лента оборудуется так называемым «фартуком» из ПЭТ-плёнки, при помощи него прикрывается место стыка между лентой и теплоизоляцией, тем самым, при заливке раствор не затечёт в промежутки. Высота ленты зависит от толщины стяжки, причём верхняя граница должна располагаться над напольным покрытием.

Монтируем сетку

Армирующую сетку можно уложить как под трубы или кабель тёплого пола, так и сверху них, а можно и с обеих сторон. Более удобный вариант — сетка под нагревательными элементами, так как они крепятся к ней.

Нет необходимости в специальных клипс для фиксации деталей. Однако она не армирует основание, в отличие от сетки сверху, которая удерживает раствор и делает его единым монолитом. Но при высоком качестве цемента можно обойтись без сетки, или заменить её фиброй.

Технология монтажа

В инструкции, как положить электрический теплый пол под ламинат несколько шагов.

Шаг 1. Производится установка термодатчика. Для этого используется пластиковая гофрированная трубка длиной 35-40 см, диаметром 20 мм (у большинства производителей есть в комплекте). В один конец трубки набивается утеплитель, чтобы не попал ЦПР во время заливки стяжки, в другой вставляется датчик.

При этом он должен легко ходить туда-сюда, чтобы было легко заменить при выходе из строя. В утеплителе вырезается желоб под гофру длиной около 30 см. В него укладывается термодатчик с трубой так, чтобы гофра выступала над будущей стяжкой на 1-2 см — таким образом обеспечивается замена сгоревшего датчика температуры на новый

Не заделанный конец гофрированной трубки с датчиком температуры.

Шаг 2. Отмечаются линии прохождение кабеля. Здесь необходимо следовать инструкции:

Схема раскладки двужильного кабеля.

  • длинную сторону теплого провода можно класть на расстоянии 10 см от стены;
  • минимальное расстояние между стеной и петлей — 5 см, максимальное — 10 см;

Дистанция между стеной и петлей витка.

промежуток между двумя нитками греющего кабеля — 8 см;

Расстояние между проводами.

длина одного витка 50-60 см;

Длина витка.

Шаг 3. По нанесенным на утеплителе линиям укладывается горячий кабель. Уложенные параллельно друг другу витки провода фиксируются усиками монтажной ленты.

Крепление греющего кабеля усиками монтажной ленты.

Шаг 4. Горячий кабель подсоединяется к термостату питающим проводом. Укладывается он вдоль стены на расстоянии 2-3 см от нее, крепится к утеплителю специальными хомутами.

Шаг 5. Тестером проверяется сопротивление уложенного кабеля. Допускается отклонение в любую сторону до 10%, от заявленных производителем показателей.

Шаг 6. Питающие провода вместе с проводкой датчика температуры подсоединяются к терморегулятору. У каждого производителя своя схема подключения, которая показывается в инструкции. Наиболее часто встречается метод, приведенный на схеме ниже.

Стандартная схема подключения терморегулятора.

Шаг 7. Производится заливка стяжки. Как правильно ее залить, можно посмотреть здесь.

Инфракрасная пленка

Простейший ЭКОНОМИТЕЛЬ электроэнергии!

Хитрый способ почти НЕ ПЛАТИТЬ за свет.

Узнать подробности

Инфракрасный пленочный теплый пол является последней удачной разработкой в сфере обогрева полов. Инфракрасная пленка стелется на теплоотражающую основу. Сразу после этого можно приступать к монтажу финишного покрытия.

Пленочный теплый пол имеет массу плюсов:

  1. Долговечность;
  2. Надежность;
  3. Легкость установки;
  4. Отсутствие дополнительных ремонтных действий, таких, как заливка стяжки;
  5. Высокая скорость монтажа. Стелить ламинат можно сразу после укладки пленочного теплого пола;
  6. Так как толщина пленочного теплого пола незначительная, на высоту потолков она не повлияет;
  7. Щадящее потребление электроэнергии.

Есть и отрицательные стороны пленочного варианта полов с подогревом:

  • Основание для монтажа должно быть идеально ровным;
  • Установка пленочного теплого пола возможна только в доме, где влажность не слишком высока;
  • Высокая стоимость.

Монтаж инфракрасного теплого пола

Сложно сделать выбор, какой вариант теплого пола все же лучше выбрать. Но если проанализировать все за и против, лучшим вариантом можно считать инфракрасный теплый пол.

Перед монтажом пленочного инфракрасного теплого пола нужно рассчитать, сколько термопленки и отражающей подложки потребуется. Площадь подложки соответствует площади пола в доме, для которого будет производиться обогрев, а термопленки нужно меньше, так как под мебель ее класть нельзя.

Из материалов и инструментов нужны будут:

  1. Терморегулятор;
  2. Температурный датчик;
  3. Комплект теплого пола;
  4. Термоотражающая подложка;
  5. Защитная пленка;
  6. Отвертка;
  7. Пассатижи;
  8. Ножницы;
  9. Скотч;
  10. Нож.

Основание для установки теплого пола тщательно очищается и высушивается. Затем кладется термоизоляционный материал

Очень важно, чтобы в его составе не было алюминиевой фольги, поскольку для инфракрасных полов алюминий недопустим. Части пленки фиксируются между собой с помощью скотча. После этого определяется место, где будет находиться терморегулятор

После этого определяется место, где будет находиться терморегулятор.

Пленочный пол сначала режется на полосы необходимого размера. Чтобы минимизировать обрезки, лучше совершать укладку по длине помещения в доме. Полосы не должны быть плотно прижаты. Лучше выдержать расстояние между ними в 10 мм, а расстояние от полос до стены – около 50 мм. Не стоит забывать, что медная полоса должна быть снизу.

Расположение контактов у стены, на которой будет зафиксирован терморегулятор, позволит уменьшить длину проводов для подключения. Подключение полос происходит параллельно, благодаря чему провода можно спрятать под плинтусом.

Рассмотрев все варианты обогрева полов, оценив сложность их монтажа, то, сколько они стоят, и другие особенности, можно сделать вывод, что больше подходит для конкретного помещения в доме. Если планируется монтаж своими руками, то необходимо придерживаться советов профессионалов и соблюдать инструкцию. Добавляйте ваши комментарии и мнения!

Какой теплый пол лучше выбрать под ламинат – советы профессионалов

Подготовительные работы

Начинать монтаж теплого электрического пола под плитку надо с подготовки основания.

  • Удаляется старое напольное покрытие. Цементная стяжка наиболее подходит для того, чтобы сделать теплый пол. Именно ей следует оказать предпочтение, если работы выполнятся своими руками.
  • Базовая поверхность должна быть идеально ровной. Иначе качественно смонтировать подогрев не получится: при любом перегибе кабеля увеличивается вероятность его пробоя, а ремонт будет практически невозможен. Поэтому следует устранить все неровности основания: сбить выступы, заделать впадины и трещины. В запущенных случаях придется сделать выравнивающую стяжку.

  • В стене выполняется штроба под провода. Как правило, органы управления теплыми полами располагают на высоте от 70 до 100 см от пола, но не ниже 30 см. В помещениях с повышенной влажностью органы управления лучше вывести наружу. Если датчик температуры по схеме укладки должен располагаться в основании пола, то делается канавка и под него.
  • Проводится тщательная очистка основания от пыли и грязи, после чего поверхность грунтуется.
  • Составляется схема укладки. Нагревательные элементы располагаются на расстоянии не менее 10 см от стен. Расстояние от других нагревательных приборов, например стояков с горячей водой, должно быть не менее 30 см. Подогрев не осуществляется в тех местах пола, которые предназначаются для установки сантехники или тяжелой стационарной мебели.

  • Монтируется теплоизоляционный слой, который повысит эффективность теплых полов. В квартирах чаще используют фольгированный пенофол, он имеет меньшую толщину, поэтому не так сильно уменьшает высоту помещения. Кладут его фольгой вверх, чтобы тепло от нагрева отражалось внутрь комнаты, отступая от стены на расстояние 5 см. Место стыка со стеной проклеивают демпферной лентой, она компенсирует расширение стяжки при нагревании теплого пола. Пенопласт или пенополистирол используют, если квартира располагается на первом этаже или над неотапливаемым помещением. Отступ от стены в этом случае делают 10 см.
  • Все стыки между элементами пленочного теплоизолятора проклеиваются фольгированным скотчем.

Советы по укладке теплого пола под ламинат

Чтобы при самостоятельной укладке теплого пола свести к минимуму вероятность появления различных проблем, следует воспользоваться несколькими проверенными советами от профессионалов.

Для начала необходимо подготовить план, в соответствии с которым будет осуществляться укладка. Подготовку этого плана желательно доверить профессионалам, которые также могут посоветовать, какой именно лучше купить теплый пол под ламинат. Помимо этого, можно использовать специальные компьютерные программы.

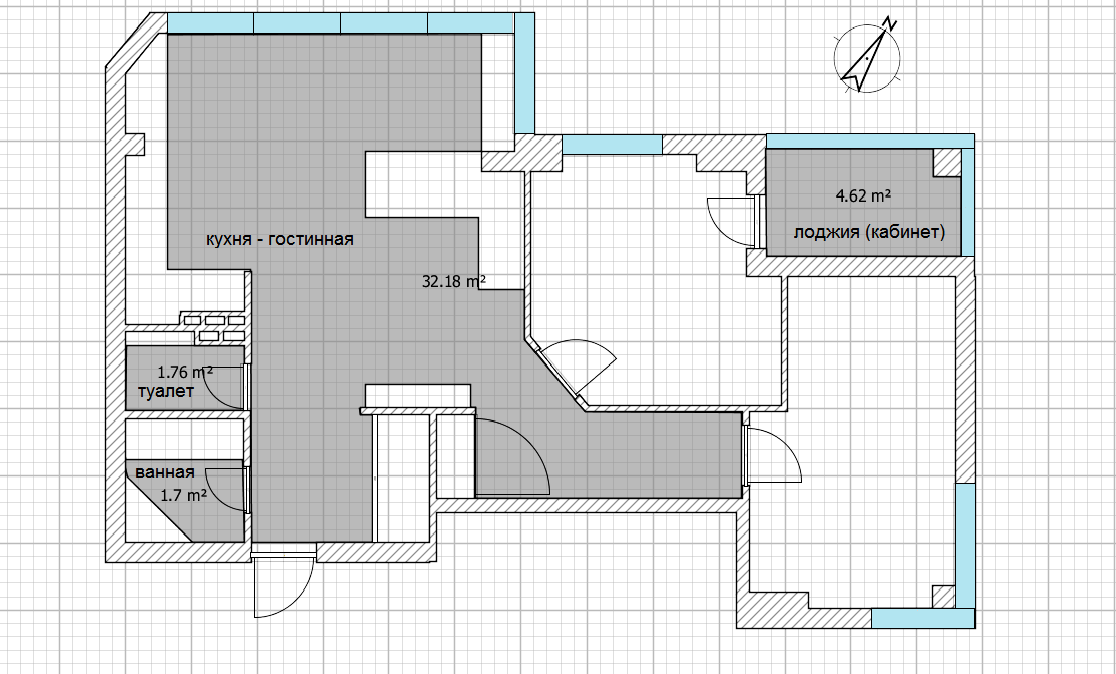

План теплых полов 3-х комнатной квартиры

  • Если в квартире потолки не слишком высокие, то рекомендуется выбирать системы с небольшой высотой конструкции. Если вы ищете какой-то определенный бренд теплого пола, отзывы людей, которые приобретали данные системы, обязательно помогут определиться с выбором.
  • Рекомендуется отдавать предпочтение именно тем системам, которые предусматривают возможность непрофессионального монтажа.
  • В тех случаях, если пол находится рядом с грунтом или сырым погребом, следует подумать о дополнительной гидроизоляции.
  • Термодатчик необходимо располагать в середине конструкции, что позволит сэкономить провода. Кроме этого, он обязательно должен располагаться в прохладном месте. Для термодатчика с проводами потребуется использование гофротрубы.

Установка термодатчика ИК пола

  • Монтаж конструкции нужно выполнять с учетом возможности ее дальнейшей замены или ремонта.
  • В помещениях, в которых температурный режим отличается друг от друга, нельзя использовать одинаковую систему подогрева (например, если речь идет о балконе и спальне). Теплый пол, стоимость которого зависит от вида нагревательных элементов, обязательно должен подходить к климату того или иного помещения.
  • Пленочные материалы запрещается крепить при помощи шурупов или гвоздей.
  • Устанавливая на инфракрасный пленочный пол тяжелую и массивную мебель, необходимо заранее позаботиться об обустройстве воздушных карманов.
  • Пленочный пол запрещается монтировать рядом с электрическими обогревателями, печами, каминами и т.д.
  • Допустимая длина отрезка пленки не должна быть больше 15 метров.
  • Запрещается выполнять монтаж пленки, если температура воздуха минусовая.
  • Запрещается самостоятельно делать в пленке отверстия.
  • Кроме этого, запрещается осуществлять монтаж пленки без заземления.

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

  1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
  2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

  1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
  2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
  3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

  • по спирали;
  • змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

  • Смесительные узлы;
  • Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

  • Пробка;
  • Вспененный полиэтилен с фольгированным покрытием;
  • Фольгированный полистирол;
  • Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Утепление пеноплексом

Пеноплекс является полимерным утеплителем, структура материала представляет собой закрытые ячейки. Именно благодаря структуре пеноплекса утеплитель обладает высокими влагоотталкивающими свойствами и имеет высокую прочность на сжатие. Кроме того, материал огнеупорен, что позволяет применять теплоизолятор для утепления деревянных перекрытий.

Технология утепления пола пеноплексом

В качестве напольного покрытия можно использовать линолеум, кафельную плитку, ламинат и другие отделочные материалы.

Перед укладкой утеплителя необходимо тщательно утрамбовать грунт, насыпать слой щебня и сделать песчаную подушку. На подготовленное таким образом основание укладываются листы пеноплекса. Укладывать утеплитель необходимо в шахматном порядке, а все стыки между теплоизоляционными плитами проклеить скотчем. Поверх теплоизоляционного слоя монтируют гидроизоляционную пленку и монтируют армирующую сетку, которая обеспечить устойчивость пола к воздействию динамических и статических нагрузок. Сверху на конструкцию наносят слой выравнивающей стяжки, толщина которой должна составлять 4 сантиметра. После высыхания стяжки укладывают напольное покрытие. В качестве напольного покрытия можно использовать линолеум, кафельную плитку, ламинат и другие отделочные материалы.

Перед заливкой стяжки следует обустроить температурный зазор. По всему периметру помещения необходимо уложить буферную ленту, а зазор между стяжкой и стеной должен быть  около 1 сантиметра.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
