Деревянные окна со стеклопакетом своими руками

Преимущества установки деревянных окон

Главное достоинство деревянных окон в том, что их профиль намного теплее пластикового. Дерево – достаточно плохой проводник тепла, при этом его натуральная пористость позволяет конструкции изменять свои геометрические параметры, не принося вред целостности рамы.

Также произведенные из дерева окна, характеризуются лучшими эксплуатационными свойствами. Они имеют отличную звукоизоляцию, а профиль способен погасить возникновение обычного шума и резонирующие звуковые волны.

Еще одним положительным свойством такого типа окон можно назвать ремонтопригодность, поскольку на них легко можно устранить весьма заметные царапины. При этом древесина хорошо себя зарекомендовала в наших условиях климата, а если за ней правильно ухаживать, то она прослужит вам еще очень долго.

Деревянное окно — экологически чистое изделие, которое в отличие от пластикового не выделяет вредных веществ и не содержит электростатики. Оно имеет повышенную прочностью, высокие пылезащитные характеристики и низкую теплопроводность.

Единственным недостатком таких окон является необходимость регулярного обновления покрытия, а именно 1 раз в 5 лет.

Таким образом, к базовым преимуществам деревянных окон относятся следующие:

они имеют низкую теплопроводность;
экологичны;
их можно красить, пропитывать специальными веществами, которые защищают поверхность и грунтовать;
они сочетаются с любым типом интерьера;
имеют отличную прочность при относительно малом весе;
ремонтнопригодны;
обеспечивают правильный воздухообмен;
создают хорошую тело- и звукоизоляцию;
имеют высокую морозоустойчивость и низкий коэффициент температурного расширения.

При этом хорошая звукоизоляция такого окна достигается благодаря:

возможности регулировки толщины воздушного пространства;
монтажу нужного количества стекол, которые имеют оптимальную толщину;
плотности притвора.

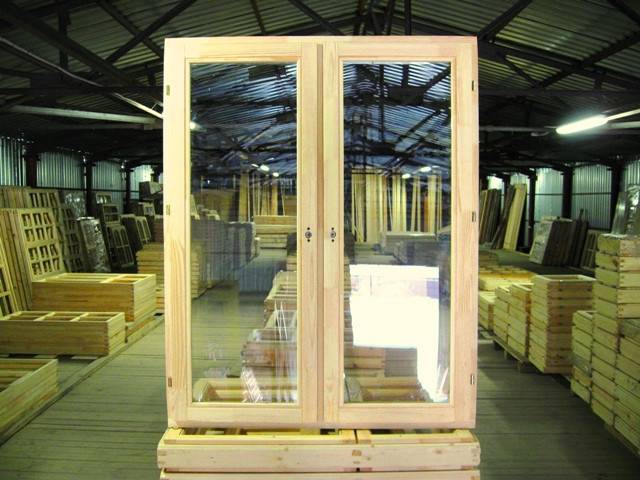

Виды деревянных окон

В зависимости от назначения и расположения окна, созданные из дерева могут иметь разнообразные составляющие элементы, механизм фиксации и форму:

1. Окна, которые открываются в обе стороны. 2. Окна, имеющие поворотный, поворотно-откидной и откидной механизм. 3. Многостворчатые окна и окна, которые имеют глухие и открывающиеся створки.

Выбор окна

Покупая их, нужно обращать внимание на следующие параметры

Древесина

Важно смотреть не на вид древесины, а на особенности изготовления. Лучше выбирать изделия, которые сделаны не из сердцевины дерева

Также стоит осмотреть материал, чтобы на нем не было заметно смоляных карманов, засечек и сучков. Это говорит о низком качестве изделий. Рама. Угловое соединение тоже стоит внимательно рассмотреть, так как соединение типа «ласточкин хвост» является одним из самых ненадежных. Штапики должны иметь небольшой наплыв на каркас, а нижние части створок прикрыты алюминиевыми накладками. Покрытие древесины. Во время прикосновения на хорошем изделии не заметно шероховатостей. Визуально можно определить, отличается ли толщина покрытия в разных местах. Стеклопакет. Для более эффективной защиты от холода выбирают энергосберегающие стеклопакеты. Они ненамного дороже обычных, но позволяют сократить теплопотери. Фурнитура. Решив сэкономить, лучше выбирать более дешевую древесину, но не фурнитуру. Она должна быть качественной, поэтому лучше покупать изделия немецкого или австрийского производства.

Также обращают внимание и на цену. Если она значительно ниже стоимости других оконных блоков из дерева, это может говорить о том, что производитель сэкономил на фурнитуре или других элементах конструкции

Мастер-класс: как сделать окна самостоятельно

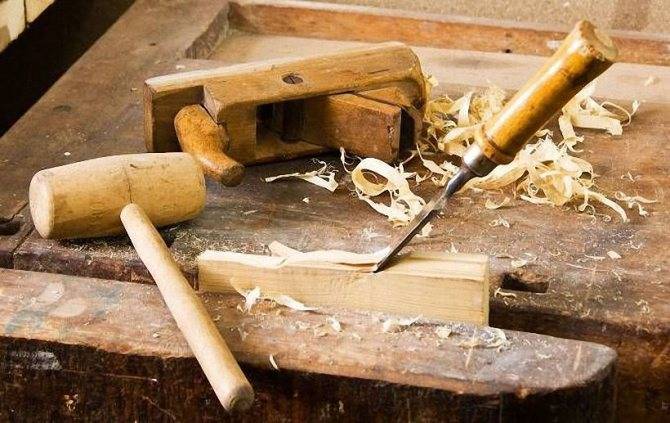

Чтобы для дачи нужно подготовить следующие инструменты:

Электроинструменты: дрель, лобзик, шуруповерт.
Схема с размерами будущего окна.
Молоток.
Стеклопакеты.
Дерево для изготовления рам. Лучше если это будет клееный или профилированный брус.

Подготовка короба

Его изготавливаем по размерам оконного проема. Монтируем его. Он должен стоять в нем неподвижно. Закрепляется он при помощи саморезов. Все щели между коробом и проемом заполняем монтажной пеной. Но здесь тоже имеются некоторые нюансы. На этапе высыхания пены бывает такое, что она может увеличиться в размерах. Из-за этого раму может повести, и окно все искривится. Соответственно такую конструкцию оставлять нельзя. Пену заменяют другим материалом, например, паклей. Ею очень хорошо можно заткнуть все свободное пространство, а также она является хорошим утеплителем.

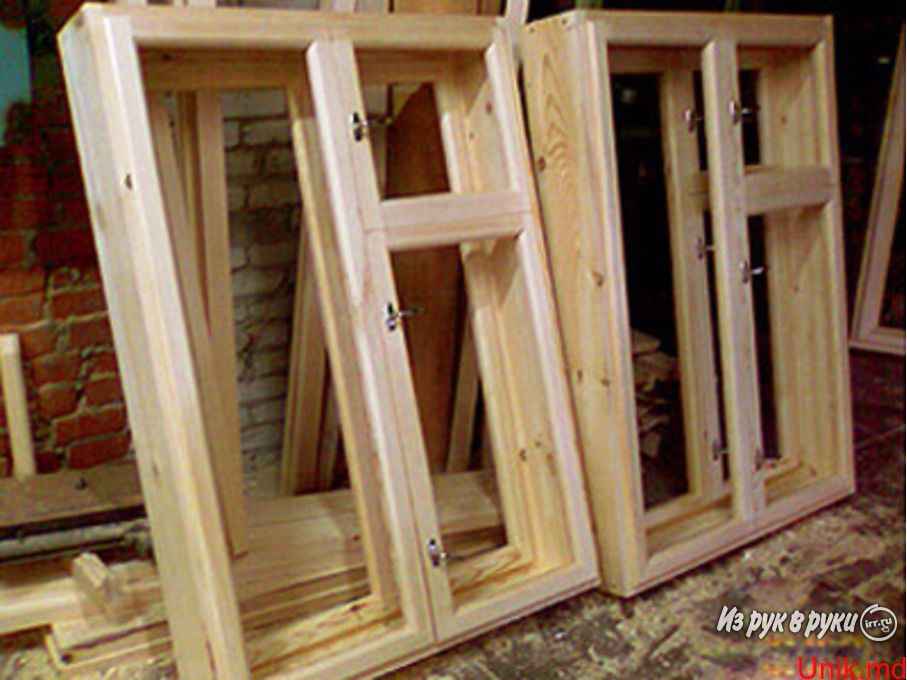

Изготовление рамы

Это второй этап изготовления окна. По своей конструкции рама похожа на коробку, только для соединения используют штифт и уголок.

Деревянные рамы

Они нужны для придания раме крепости и надежности, которая важна при постоянном открывании и закрывании окна. Подготовьте для изготовления рамы брус, в котором должен быть паз для вставки стеклопакета. Чтобы его сделать, можно воспользоваться фрезером или электрическим рубанком. Изготавливаем паз строго по размеру. Рекомендовано соединять между собой части, используя прием шип-паз. После того как вы собрали полностью раму, проверьте, все ли соединено под прямым углом. Не забудьте на торцах прикрепить металлические уголки.
Приступаем к следующему этапу.

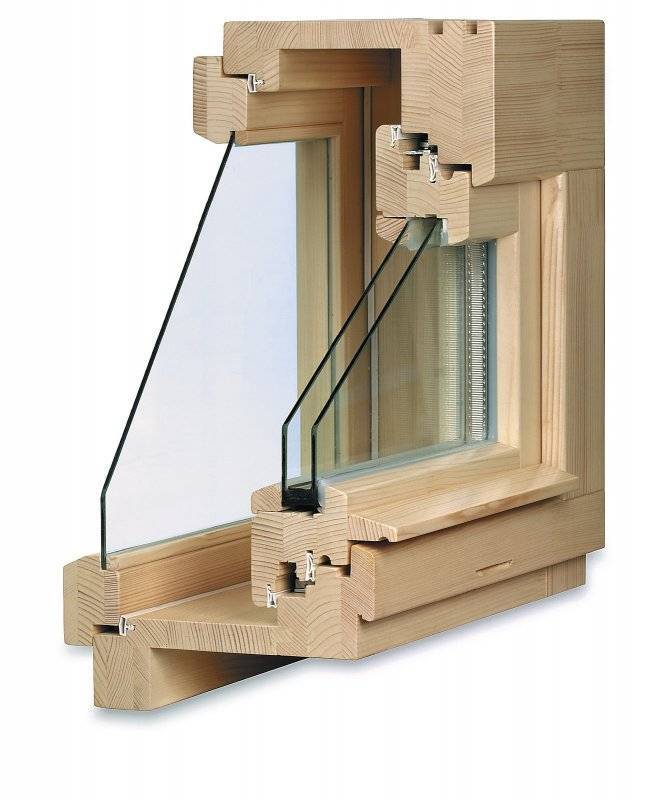

Вставка стеклопакета

Стоит сразу упомянуть, что стеклопакет можно заказать в компании, которая специализируется на окнах или купить у производителей стекла в вашем городе. Пакет необходимо изготавливать исходя из размеров рамы. Если вы живете на даче только в летний период, то достаточно установки однокамерного стекла. Если же вы планируете жить там круглый год, то на ваш выбор имеются двух или трехкамерные стекла. Стеклопакет вставляем в пазы, подготовленные заранее. Закрепляем их штапиками. И вот наше окно почти готово. Самым последним этапом является обработка дерева. Ее провести можно, используя специальный бесцветный лак или олифу. Эти материалы выгодно подчеркивают природную фактуру дерева.

Мы рассмотрели мастер-класс, как сделать деревянное окно своими руками. Пошаговая инструкция, видео, которой расположено далее, поможет более подробно изучить каждый этап.

Сквозное крепление деревянного окна

А как же быть со старыми окнами? Не стоит торопиться и выкидывать их. Изучим подробно вопрос, как обновить старые деревянные окна.

Регулировка и исправление зазоров без ремонта

Достаточно часто окна перекашивает, но незначительно. Глазом это заметить сложно, однако в помещении начинают появляться сквозняки. Через щели может попадать в комнату влага, окна начинают запотевать. Решить эту проблему можно: потребуется регулировка деревянных окон со стеклопакетами. Данная процедура не очень сложная, ее можно выполнить самостоятельно при наличии определенной сноровки. Деревянные окна оснащаются практически такой же фурнитурой, как и пластиковые, поэтому их настройка проводится теми же способами и инструментами.

Если окна потеют, необходима их регулировка

Для начала требуется разобраться, отчего появился перекос. Он может образоваться изначально, если окно было установлено с нарушениями и строители забыли выровнять раму по уровню. Из-за этой ошибки со временем створки могут просесть. Вы заметите это по тому, что окно перестанет открываться или будет делать это с трудом. Створка начнет ощутимо цепляться за раму. Иногда демонтаж окна не требуется, достаточно попытаться настроить створку, например, поднять ее или отклонить в сторону. Для этого вам потребуется отвертка и шестигранник, реже нужен рожковый ключ.

Вам потребуется снять декоративные накладки с петель. Петли имеют специальный регулировочный болт. Проворачивая его влево или вправо, вы сможете отклонять створку в нужном направлении. Настраивать петли можно, начиная с нижней. Створка при этом должна находиться в закрытом положении.
Имеет смысл сезонная настройка фурнитуры. Дело в том, что дерево, как и любой другой материал, реагирует на нагревание и охлаждение, иначе говоря, древесина может ссыхатьс и разбухать, именно ппэтому в летнее время нужно немного расслаблять фурнитуру, а в зимнее, наоборот, уменьшать зазоры для избежания сквозняков.

Регултровка стеклопакета

Если регулировка помогла, но не получилось избавиться от зазоров полностью, можно попробовать заменить уплотнитель, установив более широкий и плотный. Кроме этого, не стоит забывать о том, что срок службы любого, даже самого качественного уплотнителя ограничен, потому его время от времени нужно менять. Иные способы регулировки

Если из окна сквозит, но при этом оно нормально закрывается, а уплотнитель в хорошем состоянии, можно попробовать отрегулировать цапфу. Для этого потребуется отыскать их, они находятся по периметру окна, смазать, почистить от грязи. То же самое касается ручек. Они могут заедать при открывании, не проворачиватсья до конца. Чаще всего проблема банальна: в механизм забилась грязь, не хватает смазки. Ручку снимают, чистят и смазывают. Открутить ее легко: под декоративной накладкой есть всего два самореза. Если вы заметили, что у ручки стерты зубья, ее следует заменить.

Деревянное окно требует немного более сложного ухода и обслуживания, чем пластиковое, однако справиться с этими задачами не так сложно. Любая конструкция поддается настройке и ремонту.

Необходимые материалы и инструменты

Чтобы изготовить своими руками деревянные стеклопакеты, понадобится довольно обширный перечень столярного инструмента. Прежде всего, это электроинструменты: рубанок, шлифовальная машина, циркулярная пила, лобзик. Далеко не обязательно покупать все эти электроинструменты сразу. В крупных городах, как правило, есть возможность взять недостающий электроинструмент в аренду.

Кроме этого, потребуются карандаш, рулетка и строительный пузырьковый уровень для проведения разметки. Также пригодится стамеска и ручная ножовка. При необходимости они могут полностью заменить электроинструмент. Но это существенно затянет процесс изготовления и снизит качество готовой продукции.

Изготовление деревянных рам для окон

Перед столярными работами обязательно сделайте чертежи.

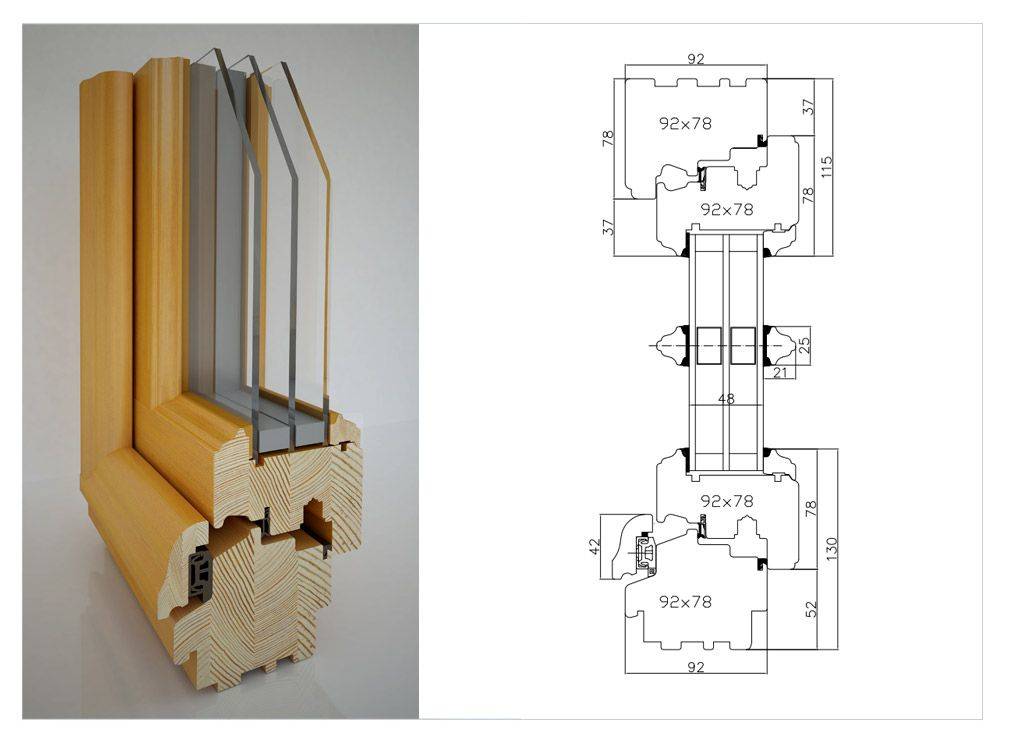

Для примера схема окна 80/ 60 мм

Потребуются такие материалы и инструменты:

клей столярный;
металлические оконные уголки;
стекло;
бруски из дерева;
пила по дереву;
стамески разных размеров;
молоток.

Оконные переплеты могут быть различных конструкций:

глухая (простая в изготовлении модель);
со створками (от 1 до 3);
с подъемом при открытии;
раздвижные;
с форточкой или дополнительной фрамугой.

Проще всего сделать оконную раму с одной створкой. Чтобы обеспечить длительный срок ее службы, нужен качественный материал. Он требует тщательной просушки.

Лучше использовать «срощенную» древесину, а не цельный массив. Клееный брус из дерева — часто применяемый в строительстве материал. Он прочнее и лучше противостоит воздействию атмосферных условий. Если использовать цельнодеревянные детали, то их необходимо обработать специальным составом для защиты.

Рама делается в виде коробки, которую закрепляют в оконном проеме, а затем в нее вставляют остекленные каркасы. Коробку изготавливают из досок, имеющих сечение 50 на 150 мм. Толщина бруса для рамы равняется 50 на 50 мм, а для форточки толщину бруса выбирают в зависимости от ее размеров — чем она больше, тем толще должен быть материал.

Процесс изготовления можно подсмотреть на видео в интернете.

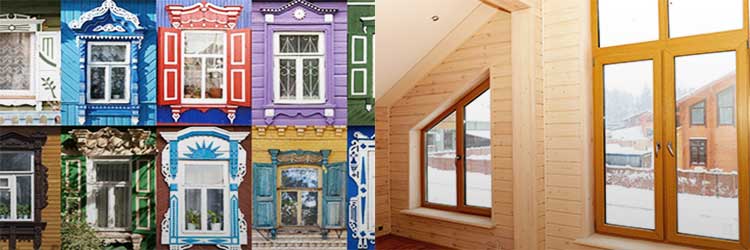

Особенности русских и европейских окон

В соответствии с особенностями конструктивного исполнения все известные образцы окон из дерева условно подразделяются на несколько подвидов. Рассмотрим каждый из них более подробно.

Во-первых, это чисто русские окна, особенностью которых является наличие раздельной деревянной части, состоящей из основания (короба) и двух застеклённых створок.

К недостаткам таких изделий следует отнести плохую сопротивляемость возможным деформациям и невозможность обеспечить плотное примыкание створок к оконной раме. Режим проветривания в блоках, как правило, отсутствует.

Во-вторых, различают так называемые немецкие окна, которые иногда именуют европейскими (по происхождению установленной на них фурнитуры). В этих конструкциях предусмотрена возможность регулировки не только высоты, но и угла наклона створок, а также имеются встроенные запорные механизмы.

К этой же категории относятся знакомые многим евроокна, в состав которых, помимо оконной коробки, входит створка, изготавливаемая в виде стеклянного двухкамерного пакета с минимумом тепловых потерь. Для её открытия не потребуется слишком больших усилий, а уход за таким окном совсем необременителен для хозяек.

Данный вид древесных изделий очень надёжен, хорошо удерживает тепло внутри помещений и долговечен (срок службы деревянных евроокон может превышать 60 лет). Их долговечность объясняется входящим в состав блока трехслойным брусом, устойчивым к деформации и колебаниям температуры.

Деревянный стеклопакет своими руками

Можно сделать стеклопакет своими руками и из самой обычной деревянной рамы – той самой, что уже стоит в окнах, или новой. Все зависит от того, насколько хорошо она сохранилась. Что вам понадобится для подобной работы? Для стекла – все то же самое, что и при работе с металлическим профилем. Но деревянные рамы имеют свои особенности, поэтому подготовьте следующее:

двустороннюю монтажную ленту:
пластилин (заменяется герметиком);
отвердитель;
катализатор;
средство для мытья стекол.

Озадачившись, как сделать деревянные окна со стеклопакетом своими руками, позаботьтесь для начала о связующем веществе. Его можно сделать и своими руками. Вам нужны:

метилэтилкетон пероксид, растворенный в диметилфталата (концентрация 36%);
синтетическая краска;
стеклоочиститель.

Делаем герметик

Перво-наперво нужно рассчитать объем связующего компонента. Он зависит от нескольких параметров:

толщины монтажной ленты;
размеров стекла.

К примеру, для того чтобы оклеить лентой, имеющей толщину 1 мм, кусок стекла размером в 1 квадратный метр, понадобится литр вещества. Что касается самого процесса, то лучше всего использовать мерную пластиковую чашку большого объема:

Вымойте как следует чашку.
Смешайте указанные компоненты.
Добавьте отвердитель.
По желанию добавьте тонер, но немного – от 1 до 5%.
Перемешайте раствор.
Оставьте его постоять минут двадцать.

Готовим стекла

Работа со стеклом ничем не отличается от той, что описана для металлического профиля. Стекло надо основательно вымыть, очистить от загрязнителей – словом, оно должно стать идеально прозрачным. После того, как поверхность вымыта, ее надо хорошенько просушить бумажными полотенцами, газетой или чем-нибудь подобным – словом, тем, чем вы обычно моете окна.

Далее процесс развивается так:

Оклейте стекло по периметру монтажной лентой, сделав небольшие зазоры на углах – 2-3 мм от края стекла, не более.
Снимите с ленты защитный слой.
Приложите второе стекло, совместив края.
Сдавите стекла, чтобы лента как следует прилипла.
Залейте между стеклами вещество, которое вы недавно приготовили – делается это достаточно просто, если между стеклами вставить воронку, а само стекло поставить наклоном.
Полностью заполните пространство и герметично закройте отверстие воронки, саму ее при этом нужно вытащить.
Уберите излишки монтажной ленты.
Положите стеклопакет на большой ровный стол и закрепите.
Пузырьки, если они появились, удалите шприцем.
Загерметизируйте конструкцию по периметру – и пусть сохнет пару часов.

Вставляем в раму

В деревянную раму такой стеклопакет можно вставить двумя способами:

как обычное стекло;
вклеить точно так же, как дистанционную раму.

В первом случае возможно понадобится расширить пазы в рамах, поставить стекло, а потом залить по краю герметиком – примерно так же, как это делается при изготовлении аквариумов. Во втором — стеклопакет, сделанный своими руками, должен быть чуть меньше проема: на тот самый сантиметр, что и дистанционная рама в первом случае. Пакет получился достаточно толстым, чтобы хорошо держаться в раме.

Вариант — устанавливаем готовый стеклопакет — (окна нового типа)

Чтобы закрепить готовый стеклопакет в деревянную раму, требуется бесцветный герметик. Он будет незаметен и не испортит внешний вид окна.

После того как окно будет готово, его устанавливают в оконный проем. Это сделать несложно, но при монтаже нужно учитывать тип проема и материал, из которого построен дом. Правила установки евроокна в кирпичное и бетонное помещение:

Проем, в который устанавливается стеклопакет, должен быть ровным и чистым. С помощью уровня проверяют геометрию проема, все неровные места выравнивают.
Стеклопакет из дерева устанавливают в проем и закрепляют саморезами. Крепления делают на расстоянии в 70-80 см друг от друга. Нельзя для фиксации использовать монтажную пену и гвозди.
Если между стеклопакетом и коробом появятся щели, то окно утратит свои характеристики. Чтобы этого не произошло, во время монтажа делают обработку окна герметиком.
Все щели и дыры заделывают монтажной пеной. Она защитит помещение от пыли, грязи и проникновения холодного воздуха внутрь.
Когда пена застынет, ее обрезают ножом. Снаружи замененный участок заклеивают лентой, поверх устанавливают обналичку. Это защит ее от разрушения.

Чтобы обеспечить высокие эксплуатационные свойства, проводят утепление окон по шведской технологии. Свое название метод получил благодаря материалу EuroStrip, который выбрали шведы. По уровню теплосбережения пазовое утепление окон из дерева не уступает степлопакетам ПВХ. Производитель выпускает 3 вида уплотнителя: силиконовый и резиновый, а также термоэластопласт.

Двухкамерный стеклопакет

Если вам нужен двухкамерный стеклопакет, рамок должно быть две. Делаются они одним и тем же способом. После того, как обе половинки будут готовы, стекло укладывается на стол, с торца профиля снимается пленка, если там уже была наклеена бутиловая лента.

Далее порядок такой:

Снимите пленку с верхней поверхности рамки.
Положите на раму второе стекло – проверьте, чтобы оно оказалось на одном уровне с первым.
Точно так же поступите со второй рамой.
Обожмите стеклопакет – бутил должен намертво склеиться со стеклом.
Внешний торец стеклопакета залейте полиуретанов-полисульфидным герметиком – делается это особым шпателем.
Подождите примерно 12 часов (или сколько написано на упаковке с герметиком).
Уберите остатки герметика и зашлифуйте.

Решетчатые рамы

Такой тип окон используют для веранды, балконов или террас. Их делают со створками или форточками в рамах. Отличительная особенность их состоит в том, что для остекления используются стекла небольшого размера. Как недостаток отмечается их уменьшенная световая площадь. Это происходит из-за большого количества горбыльков.

Переплеты спаренного типа ставят в жилых помещениях. Их специфика в наличии двух переплетов (один внутренний, второй наружный). Они соединяются петлями и прижимаются винтами. Навешивание этих переплетов делают на общие петли. В некоторых случаях внутренний переплет делают глухим, а на летнее время его просто вынимают и пользуются наружным переплетом.

Можно вставить раму под один стеклопакет, но целесообразнее использовать ее на два стеклопакета. Аналогично такому остеклению можно заменить ее на двойную модель, у которой каждая будет остеклена отдельно.

Ведущие производители деревянных окон со стеклопакетами

Чтобы не сомневаться в качестве выбранной системы, стоит отдать предпочтение продукции ведущих производителей. Это окажет также влияние на стоимость деревянного окна. Так, белорусские «Гротли», «Грис Р» и ряд других систем комплектуются дешёвой фурнитурой, поэтому имеют доступную стоимость, но и невысокие прочностные характеристики.

Среди российских производителей к средней ценовой категории относится продукция компаний: «Крона», «Уютный дом», «Фабрика окон», «Окна Эконом» и ряда других. Дороже обойдутся изделия «Меранти Окна» либо «Злато окна». Зато и качество фурнитуры и древесины в этом случае будет намного выше.

Чтобы установленная оконная система прослужила как можно дольше, обратите внимание на итальянскую продукцию Albertini или Molaro, а также немецкие евроокна Dream Doors, Kneer, Unilux. Unilux – проверенное немецкое качество

Unilux – проверенное немецкое качество

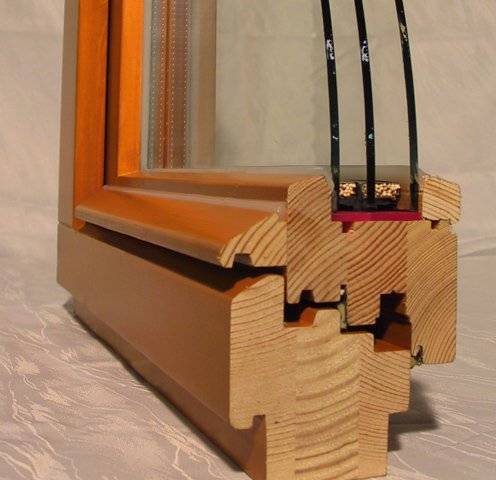

Материалы, инструменты, чертежи, соединение элементов

Окна постоянно подвергаются внешнему воздействию и разнице температур внутри помещения и снаружи, что неизбежно приводит к изменению геометрии конструкции, когда речь идет о древесине. Чтобы минимизировать возможное коробление, рамы и створки изготавливают не из цельного бруса, а из клееного. Можно приобрести готовый, если есть надежные поставщики, а можно склеить самостоятельно. Во втором случае набирается заготовка минимум из трех ламелей, так, чтобы волокна были направлены в противоположные стороны. По возможности, выбирают древесину радиальной распилки, тангентальную «ведет» сильнее. Для склеивания следует использовать специальные, влагостойкие составы.

Сечение бруса выбирают, исходя из количества стеклопакетов – для окна с одной камерой обычно используют брус 6×4 см. В условиях производства в раме выбирают пазы не только под стеклопакет и внешние уплотнители, но и под внутренние. Один из бывших производителей деревянных евроокоон поделился своими чертежами, упростив которые можно получить высококлассные конструкции, практически не уступающие готовым. Для того, чтобы сделать окно своими руками, чертежи вполне подходят.

Учитывая, что профессиональное оборудование есть далеко не у каждого, а его приобретение сведет на нет всю экономию и оправдано только с целью изготовления окон на продажу, домашние мастера выбирают пазы под стеклопакеты, внешнее уплотнение и фурнитуру.

Используют для этих целей фрезер, циркулярную пилу, ручной инструмент для доводки. Участники нашего портала оснащены всеми необходимыми приспособлениями и Равильдон решил изготовить окно вместе с братом (ник Халвастарший) для его дома.

РавильдонУчастник FORUMHOUSE

У нас были ручные инструменты, станки и прочие приспособления. Сварили стол, приладили к нему ручной фрезер, купили фрезу микрошип и подвижную каретку, решили набирать профиль в длину и толщину. Покупной профиль стоит от 1600 рублей за шесть метров, поэтому мы будем торцевать готовый брус, склеивать его, потом набирать в толщину.

ХалвастаршийУчастник FORUMHOUSE

Вот такой пепелац сделали: завалялись у меня направляющие с каретками, сварили каркас, на подвижный стол прикрепили ручную циркулярку, получился простейший импостник. Пазы прямоугольные, поэтому можно обойтись без фасонных фрез. Глубина прорезания регулируется подвижным упором, высота – набором пластин и прямоугольных труб. Паз прорезал в пять заходов, меняя подкладки, довел напильником.

Тренировались братья на отходах, полученные результаты записывались в журнал, чтобы в дальнейшем выбрать самый удачный вариант. А как набили руку, приступили к изготовлению самих рам.

Другой наш форумчанин воспользовался готовым клееным брусом. Фото подробно показывают весь этот большой процесс.

cyan__Участник FORUMHOUSE

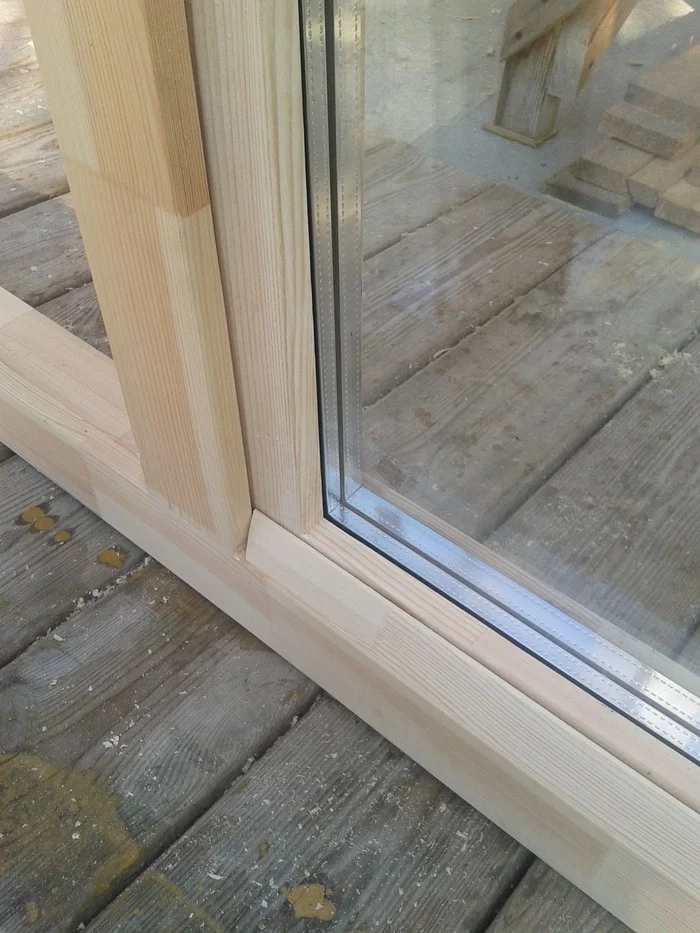

Купленный брус пропустил через рейсмус и торцовку, на циркулярке с самодельной приспособой (высокий параллельный упор с направляющими и линейками по 0,5 мм) сделал шипы и профиль, склеил, фрезером выбрал фурнитурные пазы, навесил фурнитуру – проверил, как работает, снял, отшлифовал под покраску. Хитростей особых нет, но надо или иметь опыт столярной работы, или сделать сначала несколько рам на выброс – потренироваться.

Так как стеклопакет запланирован двухкамерный, общее сечение бруса получилось 80×78 мм.

Если позволяет оборудование и опыт, элементы рамы отрезаются наискось, под углом 45⁰, можно стыковать и без скоса, так хоть и менее декоративно, но технически легче. Детали собираются на соединение шип-паз, причем вертикальные части – проушины, а горизонтальные – шипы. Проще изготовить одинарное соединение, но двойное более прочное и долговечное, так как увеличивается площадь склейки, еще прочнее –тройной шип. Когда один шип, стоит дополнительно усилить раму уголком, поскольку стеклопакет значительно утяжеляет конструкцию.

Участник нашего портала cyan__ рассказывает, как сделать деревянное окно, используя соединение на три шипа.

cyan__

Себе делал три шипа и сажал на клей ПУ D4, на другой клей и один шип под стеклопакет, поставил бы, наверное, уголок. В качестве проверки можно склеить один угол и протестировать его на прочность и деформацию, нагрузив по гипотенузе массой в полтора стеклопакета. Тогда станет понятно, нужно ли дополнительное усиление.

Как сделать деревянные со стеклопакетом окна своими руками
