Строим из дерева по традициям
Несмотря на обилие материалов на строительном рынке, в том числе и инновационных, самым востребованным при возведении туалетов остаётся дерево.
Преимущества древесины:
- Экологичность. Когда доски отслужат своё, уборную можно разобрать и сжечь в печи.
- Декоративность. Даже самый незамысловатый деревянный туалет легко вписывается в дизайн любого дачного участка, подчёркивая его природную красоту.
- Гигиеничность. Древесина впитывает неприятные запахи, маскируя их.
- Долговечность. Если использовать специальные пропитки против бактерий, грибков и насекомых или краску, защищающую от губительного ультрафиолета, то можно существенно продлить срок службы материала.
- Невысокая стоимость.
Основной недостаток дерева — повышенная воспламеняемость, которую можно снизить путём обработки жаростойкими средствами.
Уборную простой конструкции можно построить за один день
Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»
Конструкция «Скворечника» состоит из древесины, которая может быть ообшита любым другим видом материала. Допускается строительство одно- или двускатной крыши. Данный вид клозета монтируется в качестве надземной постройки над выгребной ямой.
Типовый проект «Скворечника» с размерными параметрами:
| Элемент конструкции | Размер, м |
| Задняя стенка (высота) | 2 |
| Ширина | 1 |
| Передняя стенка (высота) | 2,3 |
| Площадь основания | 1х1 |
При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.
Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка
Материалы для строительства «Скворечника»
Для проведения работ позаботьтесь о наличии:
- рубероида — в количестве 2 м?;
- бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
- дверного блока (2000х900 мм);
- песка;
- вагонки (40 шт., 87х3000 мм);
- обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
- профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
- деревянного бруса (1 шт., 50х50х600);
- комплектующих к двери (шпингалета, петель, ручки);
- крепежных элементов (саморезов, гвоздей);
- материала для финишного покрытия (лакирующего или красящего состава).
Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса
В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).
Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»
Инструкция к строительству «Скворечника» (пошаговое руководство):
организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;
Туалет «Скворечник», фото 2: устройство технологического отверстия в полу
- строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
- монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
- строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.
Туалет «Скворечник», фото 3: обшивка внешних стен конструкции
Заключительные работы по созданию «Скворечника»
К заключительным работам относятся следующие этапы:
- формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
- монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
- обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
- нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.
Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли
При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.
Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.
Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками
Выбор типового проекта
Большой выбор материалов и вариаций обустройства дачного туалета своими руками приводит людей к раздумьям. Что выбрать? Как раз для этого следует изучить теорию. Предлагаем помочь в этом. Для начала разберем типовые проекты туалета для дачи.
Наиболее популярными проектами являются следующие:
- Сооружение с выгребной ямой;
- Пудр-клозет;
- Биотуалет.
У каждого проекта имеются свои достоинства. Посмотрим.
Туалет с выгребной ямой
В этом варианте основным моментом будет обустройство выгребной ямы. Процесс ее обустройства мы уже разбирали, ссылка после статьи. Здесь скажем, что выполнить ее можно из кирпичей или просто поставить металлическую или пластиковую бочку.
Стандартный размер выгребной ямы. Ширина – 150 см. Длина – 150 см. Глубина – от 1 до 3 метров.
При обустройстве ямы следует предусмотреть необходимость ее откачки спецтранспортом. Особенностью проекта будет то, что все отходы будут собираться в ней. Рано или поздно потребуется очистка. Это один из недостатков.
Другой возможной проблемой может стать наличие неприятного запаха. Этот момент тоже следует продумывать заранее. А именно обустройство вентиляции.
Вентиляцию можно сделать искусственную и принудительную. Первый вариант делается просто. Требуется сделать по 2 небольших отверстия вверху и внизу сооружения. В итоге будет происходить естественная циркуляция воздуха и удаление запаха. Другим вариантом будет установка вентиляционной трубы позади сооружения. Как это сделать рассматривали в статье про технологию возведения дачного туалета.
Можно проработать второй вариант вентилирования. Потребуется просто установить электрический вентилятор, который будет выдувать все запахи. Однако при его установке нужно позаботиться о притоке воздуха, если помещение будет получаться герметичным, без естественного притока воздуха. В этом случае нужно сделать отверстие. Его диаметр должен быть аналогичен диаметру вентилятора.
Пудр-клозет
Еще один вариант дачного туалета своими руками. Для него выгребной ямы не нужно. Все скапливается в установленном под стульчаком резервуаре. Оптимальным устройством будет наличие двух емкостей различного размера. Меньшая должна иметь несколько разного размера отверстий. В нее помещается емкость побольше, у которой на боку делается круглое выходное отверстие. Оно необходимо для подключения дренажного шланга. Шланг потребуется для вывода жидкости в землю.
Можно сделать проще. Поставить просто ведро, которое при наполнении опорожнять. В этом случае при разработке проекта следует продумать возможность беспроблемного удаления емкости. Здесь два варианта. Первый – удаление ведра из-под стульчака. Второй – сзади постройки делается проем с дверью.
Для сдерживания неприятных запахов применяют наполнители. Чаще всего это торф. После полного заполнения емкости с наполнителем его просто выкидывают на компостную кучу.
Биотуалет
Этот вариант дачного туалета своими руками не предполагает никакой работы. Вы просто приобретаете подходящее сооружение и устанавливаете в удобном месте.
В биотуалетах тоже используются различные наполнители, например, торф или опилки. Они будут помогают преобразовывать нечистоты в удобрения. Это позволяет решить сразу две задачи.
- Не задумываться об очистке выгребной ямы;
- Не решать, куда девать отходы. Их можно применять, как удобрение.
Эти два фактора существенно облегчают обслуживание туалета. Однако отходы не стоит нести сразу на грядку. Они должны еще перегнить на компостной куче.
Подобные туалеты экологичные. У них нет неприятного запаха. Поэтому его вполне можно разместить возле дома. Отдельные предназначены даже для установки в доме.
Производятся в двух видах:
- Пластиковая кабинка с емкостью для отходов;
- Отдельное сидение с контейнером.
Среди последних моделей можно найти совмещенные с душевой кабинкой.
Освещение
Освещение в туалете
Делать освещение в этом помещении или нет — ваше личное дело. Чтобы в дневное время экономить свет, в двери можно сделать небольшое окошко. Так, целый день в туалете будет естественное освещение. Некоторые решают установить небольшое окошко на одной из стен, под крышей. При этом его можно застеклить, или просто закрепить сетку. Также существует вариант подключения настенных светильников или светодиодных фонарей. Их подключают к аккумулятору. Об этом необходимо позаботится перед отделочными работами.
Деревянная конструкция
Если вы столкнулись с какой-либо проблемой в процессе его строительства, то задавайте нам свои вопросы.
Основа для дачного туалета
Основу сделал из бруска размер 10 на 10 сантиметров. Брус не покупал, я его взял из старых дачных запасов. Брусок никак не подготавливал
к работе, не стал проходить шлейф-машинкой. В брусках
сделал запилы, после чего соединил их и скрепил болтами.
Фотографии, как делал запил не сохранились, но на фотографии
ниже видно не только основу для туалета, но и стойки, стенку и дверь. На
брусках видно запилы, болт и угловой крепеж, на котором держаться стойки. Также
на фотографии видно, что брус еще не обработан черным раствором (отработкой).
Так как я торопился, правда, не знаю куда, был упущен важный момент.
Я перед установкой основы на фундамент, не обработал основу отработкой.
Поэтому, если у вас будет основа, как у меня, то первым делом обработайте отработкой.
После чего, установите её на фундамент.
Отработку можно попросить в любом автосервисе, два литра хватит,
чтобы пройтись на два раза. После обработки, дайте пару дней впитаться и высохнуть
основе. Только после этого, основу устанавливаем на фундамент и приступаем к
монтажу стоек.
Основа у меня готова, пора переходить к стойкам и монтажу
стен. Но, перед этим, я расскажу про материал, который выбрал для стен дачного
туалета.
Существующие нормы и правила
В нормативах определены особенности планирования, постройки территорий дачных кооперативов, объединений.
Туалет
Согласно разработанным правилам Минрегионразвития РФ расстояние от ограждения до туалета должно быть от 1 метра и более. Уклон крыш не должен быть направлен в сторону соседнего участка
При строительстве туалета необходимо принять во внимание, что существуют правила, которые определяют расстояние до колодцев и жилых строений
Его возводят таким образом, чтобы до колодца либо скважины оставалось 12 метров и более ввиду того, что близкое расположение несет опасность заражения питьевой воды. Возникнуть это может из-за проникновения вредоносных микроорганизмов в питьевой колодец.
Когда обустраивают выгребную яму, рассматривают тип грунта и близость водоносного слоя. Как правило, устанавливают туалет в 1-3 метрах от ограждения соседей при условии, что отсутствует питьевой источник.
Допустимые расстояния между строениями внутри участка
Выгребная яма
При обустройстве нужно предвидеть подъезд к сточному месту ассенизаторской машины (имеющей немалые габариты). Шланг, как правило, составляет 7 метров. Только 4 метра возможно растянуть по участку, остальные три опускают в выгребную яму.
Относительно выгребной ямы: ее нельзя обустраивать ближе 20 метров от источника питьевой воды. При суглинистом грунте дистанция увеличивается от 50 метров и далее. Но выполнить данные требования невозможно ввиду небольшой площади участков.
Другие нормы
Соблюдая санитарные правила, следует учитывать и другие показатели расстояний до изгороди, например:
- Расстояние от жилого строения составляет — не менее 3 м.
- От насаждений (кустарников и т. д.) — 1 м.
- От высоких насаждений (деревьев плодовых и т. д.) — 4 м.
Законодательные акты содержат свод требований, которые необходимо соблюсти, возводя новостройки. СНиП отображает точные параметры расстояния от забора до туалета. Там же можно найти нормативное расстояние от ЛЭП до забора, расстояние от забора до дороги и другие нормы.
Выполнение этих норм необходимо
Недостатки деревянной конструкции
У конструкции из дерева, помимо преимуществ есть и недостатки. Дерево очень дешевый материал, к тому же прост в обработке, монтаже и сборе в целую конструкцию. Однако он недостаточно надежен в долгосрочной перспективе. Это обусловлено, в первую очередь, воздействием природных явлений, таких как дождь, воздействие прямых солнечных лучей. В лучшем случае, постройка из дерева простоит полтора года, после чего начнет стремительно терять прежний вид.
Станет необходимо производить частичный, либо полный ремонт туалета, в некоторых случаях проще построить новый. Если участок используется только изредка, чтобы ухаживать за огородом и садом, такой постройки будет вполне достаточно.
Для постоянного проживания понадобится применить более серьезный подход к делу.
Как проходит постройка наземной части туалета
После того, как дачник определился с выбором отхожей ямы, стоит задумать и о верхнем внешнем виде. Здесь все зависит от фантазии человека, а различные строительные материалы помогут сделать туалет на даче не только нужным, но и красивым помещением.
В первую очередь, нужно выбрать оптимальные размеры строения. Они не должны быть чрезмерно большими, но и не слишком маленькими. В противном случае, тучный человек туда просто не поместится. В качестве чертежей туалета для дачи можно взять хотя бы следующую схему, или заказать у специалистов индивидуальный расчет.
Чертеж дачного туалетаИсточник stroypay.ru
- В первую очередь строят нижнюю основу, на которую следующим шагом устанавливают каркас. В качестве строительного материала, здесь, в основном, используют брус.
- Задняя стена должна быть ниже передней примерно на 10 см. Делается это для обеспечения наклона крыши. На передней стенке обязательно делают крепление двери. При необходимости вырезают отверстие под окно.
- Далее каркас обшивают выбранным материалом. Если туалет предполагается без унитаза, то сиденье под стульчик, также обшивают.
- Наружная часть может выполнена из любых материалов. Дизайн также может быть разнообразен.
Варианты дизайна для дачного туалетаИсточник vannayasovety.ru
Особенности построения чертежа
В отношении отхожего места действуют нормы СанПин. Туалет должен быть удален от жилого домика на 12 метров и более, от источника воды (колодца) – на 8 метров. Данное требование необходимо учитывать при построении проекта с привязкой к земельному участку.
Туалеты классифицируются на типы:
- накопительные;
- выносные;
- пудр-клозет;
- с компостной ямой.
Данные особенности нужно учесть в конструкции. Накопительный вариант подразумевает наличие выгребной ямы и возможность ее периодически вычищать.
Выносной вариант и пудр-клозет работают без выгребной ямы. Непосредственно под унитазом находится специальная емкость, в которой собираются отходы. Чаще всего подобной емкостью служат металлические баки, пластиковые ведра.
Туалет с компостной ямой выполняет сразу две роли – собирает отходы жизни деятельности человека и превращает их в органическое удобрение. В данной модели есть несколько сложных моментов в конструкции: труба для вентиляции, емкость для компоста, механизм перемешивания. Их необходимо изобразить на чертеже с заданными размерами.
Пластиковая кабинка
Относительно простое решение проблемы утилизации отходов — пластиковый туалет. Для дачи — вполне подходящий вариант. Он прочный, легкий, устойчив к внешним факторам, его легко содержать в чистоте.
Устроены такие санузлы очень просто: кабинка с дверью, внутри установлен стульчак, под ним бак объемом от 150 до 380 л. Обязательно в таких кабинках делается вентиляция.
Основными достоинствами пластикового туалета для дачи являются:
- легкость и быстрота монтажа;
- минимум сил на содержание туалета в чистоте;
- устойчивость к внешним воздействиям;
- утепленные кабинки можно использовать при минусовых температурах.
Но имеются и недостатки:
- необходимость покупать химические реагенты для расщепления отходов;
- требует очистки бака;
- простые кабинки не могут использоваться при минусовой температуре.
Виды устройства туалетов в загородных условиях
Существуют различные методики устройства туалетов на загородном участке, которые применяются в местах, где отсутствует канализация. Все они полностью автономны и не требуют наличия водопровода и сложных канализационных сооружений. Некоторые из них достаточно просто купить в магазине. Другие нужно соорудить на участке по установленным правилам.
Туалет на даче обшитый сайдингом смотрится весьма неплохо
Туалеты бывают следующих видов:
обычный туалет, имеющий яму для экскрементов, выглядит как кабинка, установленная над ямой, глубиной не менее 1,5 м. Кабинка изготавливается из любого материала от досок до пластика. Поверхность стен и дна септика укрепляется во избежание обвала. По мере необходимости нечистоты удаляются. Место для сидения устраивается в виде стула или просто делается отверстие в полу;
Туалет на даче может выглядеть очень оригинально
пудр-клозет. Этот тип отличается от предыдущего отсутствием каких-либо углублений в земле. Вместо этого под место для сидения устанавливается любая подходящая емкость. По окончании каждого пользования, экскременты обильно посыпаются торфом или обычной золой. Процесс похож на припудривание. Отсюда и такое название. Емкость имеет вентиляцию, выходящую наружу. По мере наполнения содержимое выносят в яму для компоста, где, благодаря торфяной смеси, оно перерабатывается в прекрасное органическое удобрение;
Аккуратный туалет из строганной доски
туалет типа люфт-клозет можно устроить прямо в доме, около внешней стены. Яма должна частично заходить под дом в этом месте и иметь уклон наружу. Все внутренние поверхности септика должны быть полностью герметичными. Унитаз непосредственно соединяется с ямой при помощи канализационной трубы небольшой длины. Снаружи имеется люк для откачки содержимого. Такой вариант можно устроить в местах, где возможно организовать вывоз отходов на ассенизаторской машине;
Туалет в виде огромного пня
биотуалет – это устройство, изготовленное промышленным способом, оборудованное герметичным ведром с сиденьем сверху. Экскременты в нем нейтрализуются при помощи биореагентов, которые засыпаются внутрь;
Туалет из деревянной дранки
в химическом туалете, в отличии от предыдущего, применяются химические вещества для разложения отходов, что не позволяет использовать их как удобрения в дальнейшем на своем земельном участке;
Туалет на улице в японском стиле
торфяной туалет объединяет в себе особенности биотуалета и пудр-клозета. Имеет вид унитаза, оборудованного емкостью с торфом. Каждый раз вместо воды из емкости сыпется торф. Отходы скапливаются в ведре и могут быть применены как удобрение.
Деревянный туалет на даче с односкатной крышей
туалет на даче своими руками
Полезный совет! Экскременты, переработанные с помощью естественных биокомпонентов, являются прекрасным удобрением. Их необходимо утилизировать в яму для компоста, в целях дальнейшего использования на своем дачном участке.
Цвет деревянного туалета может гармонировать с окружающим ландшафтом
Где разместить дачный туалет: нормы размещения на земельном участке
При размещении туалета на участке существуют определенные санитарные нормы и правила, которых необходимо придерживаться при строительстве туалета на даче. При выборе оптимального места для возведения туалета с выгребной ямой следует соблюдать несколько правил. Расстояние от колодца до туалета должно составлять не менее 25 м. В противном случае нельзя гарантировать качество колодезной воды, применяемой в бытовых целях. Туалет не рекомендуется возводить в центре дачного участка. Лучше всего выбрать место на некотором удалении от дачного домика.
При расположении участка под наклоном туалет должен быть построен в самом низком месте. По правилам колодец положено располагать на склоне выше, чем туалет. Это необходимо для предупреждения попадания в колодец сточных вод из выгребной ямы, но на возвышенной части колодец иногда может давать слишком мало воды
Кроме того, расположенный ниже по склону выгреб туалета может оказаться в зоне залегания грунтовых вод, поэтому при сложном рельефе дачного участка выбирать места для устройства колодца и туалета с выгребной ямой следует с особой осторожностью
При выборе места для туалета на даче следует учитывать и розу ветров, что избавит от неприятных запахов. Рекомендуется возводить туалет со стороны глухой стены здания, если таковая имеется. Ни в коем случае нельзя располагать туалет с выгребной ямой рядом с террасой или верандой, так как в летнее время от нее может распространяться сильный запах.
Необходимо продумать метод очистки выгребной ямы. По возможности при размещении туалета на земельном участке рекомендуется организовать подъезд для ассенизаторской машины, которая откачивает отходы из септиков, сливных и выгребных ям. Такая машина имеет довольно большие размеры. Нужно учитывать, что для откачки используется шланг длиной 7 м, из которых 3 м опускают в яму, а 4 м шланга разматывают по участку.
По нормам размещения выгребного туалета на участке он должен быть удален от жилых построек на расстояние не менее 12 м.
Выгребную яму следует располагать на достаточном расстоянии от колодцев питьевой воды, участков с плодовыми растениями и от мест содержания домашних животных или птицы. Даже туалет сухого типа не должен находиться ближе, чем на 5 м от жилого строения. Туалет выгребного типа должен быть удален от границы с соседним участком на расстояние не менее 1-1,5 м. Стоки из выгребной ямы не должны загрязнять грунтовые воды и ближайшие водоемы, поэтому такие ямы следует тщательно изолировать.
Размеры деревянного туалета для дачи
Для определения точного размера туалета сначала следует выбрать тип кабинки и способ организации канализационного стока.
Для всех типов конструкции кабинок туалета существуют свои нормы в размерах, что объясняется специфическими особенностями их формы. К примеру, для конструкции туалета «Домик» и «Скворечник» с учетом высоты стульчака от пола – это 1,5 м (углубление) и приблизительно от 1,2 м (ширина по основанию). Для конструкции кабинок «Избушка» и «Шалаш» с учетом постамента стульчака эти нормы составляют 1,5 м (углубление) и от 0,9 м (ширина основания).

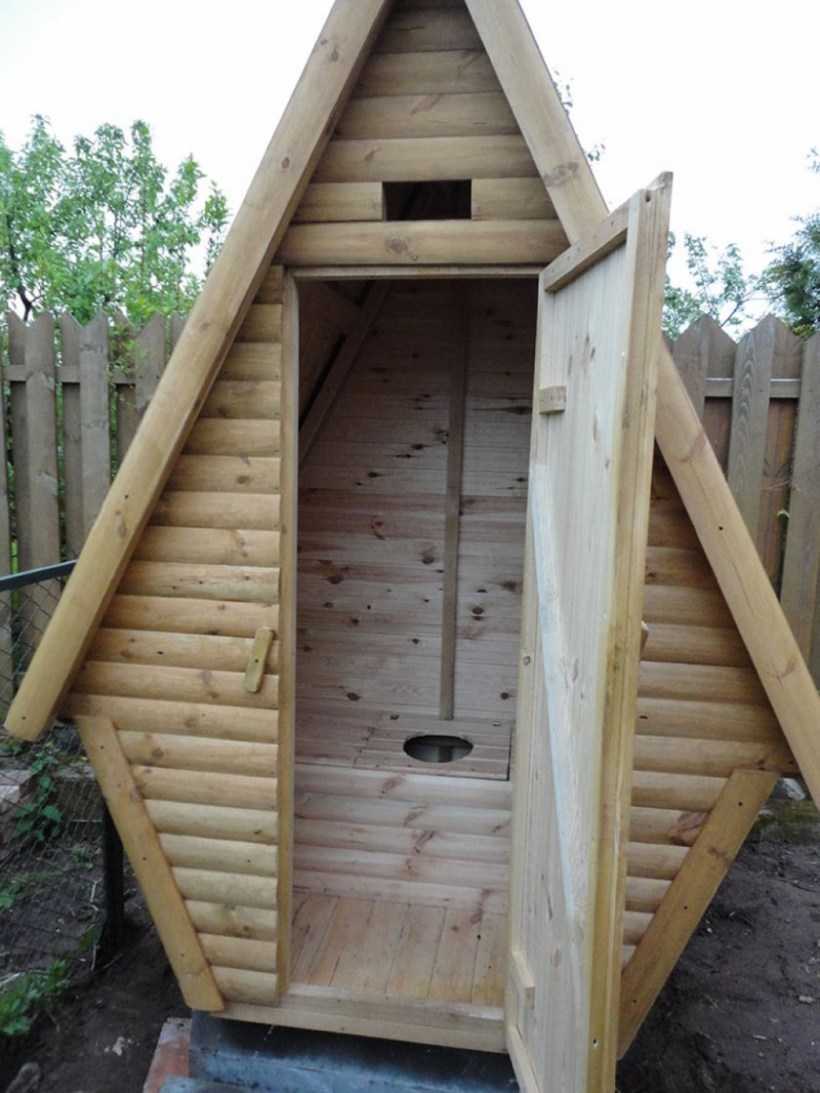

По правилам строительства в туалетной кабинке «Шалаш» расстояние от головы «гостя» до боковых стенок помещения должно быть не менее 40-45 см (если человек стоит). Этот факт должен быть основополагающим при проектировании угла наклонных стенок и ширины основания конструкции. Как средний вариант – высота точки купола кабинки «Шалаш» составляет 2,0-2,2 м (над постаментом – 1,90 м), а высота бортика стульчака – 0,5 м от уровня пола.
