Как сделать самодельный земляной бур (ямобур, землебур)

Несколько советов

Некоторые рекомендации помогут сделать качественное бурильное приспособление. При работе стоит учитывать следующее:

  • Необходимо правильно рассчитывать диаметр шнека. Дело в том, что во время работы отверстие будет слегка отличаться от размера режущей детали. Например, 200 мл элемент обеспечит лунку в 240−250 мл.
  • Можно заменить диски для болгарки обычной листовой сталью, толщина которой будет около 2 мм. Но ее придется дополнительно гнуть и затачивать, чтобы придать идеальную форму.
  • Во время работы с диском необходимо соблюдать меры безопасности. Его следует тщательно и надежно закрепить в специальные тиски, а резать исключительно в защитных очках.
  • Чтобы произвести расчет пера шнека, можно воспользоваться специальной программой «Компас-3 D». Она сделает все необходимое, достаточно внести исходные данные и дождаться готового чертежа. Все это позволит значительно сохранить время.

Чтобы продлить эксплуатационный срок самодельного шнека, нужно чистить его после каждой работы. Устранять землю с металлических деталей, при необходимости править лезвия и подтачивать их. Кроме этого, для хранения выбирать помещения с пониженной влажностью.

Особенности ручного бурения

Благоприятными условиями для бурения скважины вручную являются:

  • грунтовые воды на глубине до 20 м;
  • грунт без твёрдых пород, затрудняющих бурение ручным способом.

Ручное бурение скважины можно осуществить двумя способами:

  • вращательный;
  • канатно-ударный.

Смысл канатно-ударного метода заключается в том, чтобы соорудить скважину, с относительно большой высоты в неё бросается тяжёлая труба с острым концом, привязанная канатом к раме. Грунт отделяется от ударов этой конструкцией, и попадает внутрь её. Затем труба поднимается на поверхность лебёдкой и освобождается от накопившейся в ней породы. Так происходит углубление. Преимуществом ударного бурения является то, что в нем можно задействовать одного человека.

Бурение вращательным способом производится инструментом, способным врезаться в землю с помощью вращения и поднимать грунт на поверхность. Для такого метода бурения нужно задействовать двух человек, чтобы обеспечить вращение бурового стержня с помощью арматуры или трубы. По мере углубления конструкции бура в грунт, она наращивается дополнительными разъёмными трубками.

По завершении буровых работ выполняется опускание обсадной колонны в скважину.

Механическое ручное оборудование для столбов, применение, качество работы

Среди множества моделей хочется выделить один из универсальных буровых устройств, землебур. Оборудование предназначено для широкого диапазона задач. Используется, как в профессиональной сфере, так и для индивидуального строительства.

При помощи оборудование можно выполнить следующие виды работ:

  1. Возведение ограждений.
  2. Подготовительные работы для фундаментных опор.
  3. Для строительства дренажных колодцев.
  4. Посадки деревьев и растений.

Устройство можно также использовать для прокладки коммуникаций, т.е, для горизонтального бурения.

Это разборное оборудование, легкое, прочное и удобное для транспортировки. Для работы с землерубом, не понадобится специальной физической подготовки, со всеми видами работ можно справиться самостоятельно, без посторонней помощи.

Виды конструкций для столбов

Оборудование предусматривает несколько разновидностей, которые различаются по функциональным особенностям и параметрам.

Модель бура с мотором

Выделяем три группы:

  1. «Ямобуры» бытовые без мотора, работа производится при помощи оператора.
  2. Оборудования, которые работают на бензине или моторе.
  3. Навесные конструкции работают только при помощи специальной техники.

Ручные ямобуры без мотора

Компактность модели удобна в эксплуатации и транспортировке. Благодаря оборудованию можно очень просто установить легкий деревянный забор или просто выкопать яму под скважину.

Конструкция выглядит следующим образом:

  • Простая рукоятка буквой «Т».
  • Стержень со встроенным ножом.

Ручные модели делаются разных размеров, также встречаются разборные, что очень важно при перевозке. Отверстия делаются диаметром до 300 мм и глубиной до 2 м

Механизированные модели

Это несложное оборудование с электроприводом на моторе. Встречаются и модели на бензине. Инструмент позволяет сделать достаточно глубокие отверстия до 3 м.

Буровые или навесные установки

Данная модель предназначена для бурения скважины большого диаметра. Как раз пойдет для установки электрических столбов и серьезных ограждений, к примеру, аэропортов или промышленных предприятий.

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.


Болтовое соединение и головки для буровых штанг

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода. Более эффективно использование штифта с фиксатором, представляющим собой врезанную в его торец поворотную пластину по аналогии с конструкцией, применяемой для сборки строительных лесов. Но и эта система также имеет недостаток, связанный с использованием отдельных элементов, которые могут быть утеряны, также при вращении труб удлиняющей штанги в жестком грунте высока вероятность деформации и повреждения ослабленных штифтовых концов с ограничивающими пластинами.


Конструкции штифтов

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.


Вариант быстрого соединения скважинного бура штифтами

Виды буров для грунта

Три наиболее распространенные:

  1. Спиральный.
  2. Ложковый.
  3. Ударный.

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

По мере прокручивания штанги ножи на спиралях врезаются в почву. После этого конструкция поднимается и освобождается от грунта. По мере заглубления штангу можно наращивать.

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

  • Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
  • Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
  • Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

Неэффективен при попадании на валуны или твердую породу.

Ложковый

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

  • Вполне реально изготовить своими руками.
  • В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
  • Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

  • Нужен помощник.
  • Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

  • Мягкой.
  • Вязкой.
  • Твердой.
  • С валунами.

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

  • Используется для земли разного состава.
  • Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

  • Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
  • Необходима бурильная система (тренога).
  • Без помощи никак не обойтись.

Виды бурильных установок

Механические модели используют в специализированном секторе промышленности, где работа по созданию лунок поставлена на поток и работа вручную занимает много времени и сил. Такие буры оснащены двигателями, которые работают на бензине или электричестве, что значительно увеличивает расходы. Кроме того, для изменения диаметра и длины чаще всего приходится дополнительно покупать, переходники и различные насадки.

Классификация по двигателю

Все аппараты делятся по типу двигателя:

  • электрический;
  • бензиновый.

Вариант с двигателем, который работает на бензине, самый распространённый и качественный. Использование такого топлива позволяет выходить на большие мощности и проделывать ямы в твёрдых грунтах с большой примесью камней, гальки или просто утрамбованной и сухой земле. Бур на бензиновом двигателе бывает:

  • ручной — компактный, но маломощный аппарат;
  • колёсный вариант отличается высокой мощностью, но громоздким видом.

в личных целях, несомненно, подойдёт именно ручной вариан

Работа бура с бензиновым двигателем делится на три этапа:

  1. Первым делом запускается двигатель и на холостых оборотах прогревается в течение трёх минут.
  2. Затем нажимают соответствующую кнопку, запускающую шнек, который с помощью гидравлического или механического давления вталкивается в грунт.
  3. После прохождения необходимого интервала нажимается кнопка остановки работы шнека.
  4. Гидравлическая или механическая система поднимает грунт на поверхности спирали, без вращения.

При бурении таких маленьких скважин часто люди сталкиваются с проблемами из-за твёрдой почвы или наличия крупных камней, мусора, металлических обломков. Это значительно повышает нагрузку на инструмент, деформируя его, и не гарантирует, что камень или мусор будет в итоге разрушен под действием шнека. В таких случаях срабатывает система безопасности, отключающая аппаратуру при длительных или высоких нагрузках, которые могут сильно деформировать шнек, систему гидравлики или двигатель.

поверхности без видимых проблем для себя

В любом случае буры, которые работают с помощью двигателя, имеют такие преимущества, как:

  • возможность работы со льдом, твёрдой и сухой землёй;
  • высокая скорость работы;
  • не требуется физическая сила;
  • возможность смены насадок.

К недостаткам механических двигателей относят:

  • большие габариты и вес;
  • наличие источника питания или топлива;
  • денежные расходы.

Разнообразные насадки и лезвия

Шнек отличается высокой производительностью. Спиралевидные формы быстро вкапываются даже в твёрдую и сухую породу, автоматически доставляя её на поверхность, очищая ствол скважины. Он отлично подходит для подготовки места под столбы, сваи или озеленение участка. К минусам этой насадки относится маленький диаметр, который не позволяет бурить большие ямы под фундамент. Эту модель сложно изготовить своими руками.

Дисковый бур представляет собой стержень, на котором установлены металлические половинки заточенного диска. Толщина дисков около 2 мм и они располагаются параллельно под углом 25 градусов. Угол обязательно должен сохраняться, чтобы диски легко втыкались в землю и выносили её на поверхность. За счёт такого принципа работы дисковый бур может проделывать ямы любого диаметра и глубины.

Промышленные и садовые буры

К более сложным способам бурения относят:

  1. Ударно-канатный способ применяется больше для бурения глубоких скважин в сфере строительства. Это своеобразная труба, установленная на треноге, которая сбрасывается в скважину и под своим весом входит в слой почвы. Благодаря высокой скорости и массе, получается достать небольшое количество почвы. Для такой работы требуется опыт и терпение.
  2. Зубильное долото несколько напоминает ударно-канатный метод, только здесь инструмент после падения немного проворачивается для закрепления почвы в трубе.
  3. Коронковый метод бурения представляет собой трубу с установленной коронкой. В зависимости от прочности, металла и разрушающего материала на зубьях коронки зависит, насколько быстро, получается, проходить прочные породы. На практике с помощью алмазных коронок возможно разрушение даже гранитной толщи.
  4. Ложковый метод бурения больше подходит для глинистых или переувлажненных пород. Ложка представляет собой трубу с загнутыми краями на окончании. В середине окончания трубы загнутые края переходят в спираль. Она опускается на забой скважины и проворачивается, загребая почву и закрепляя её в стенках трубы. Таким нехитрым способом бурят мелкие, узкие, но очень ровные и глубокие скважины.

Все эти методики используют при изготовлении ручного бура. Своими руками такой инструмент получится сделать у слесаря, сварщика или даже у человека с небольшим опытом работы.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

  1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
  2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
  3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
  4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

  • сварочный аппарат с электродами, защитной маской;
  • болгарка с дисковыми насадками;
  • электрическая или ручная дрель;
  • молоток;
  • точило;
  • тиски;
  • клещи;
  • маркер, рулетка;
  • циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

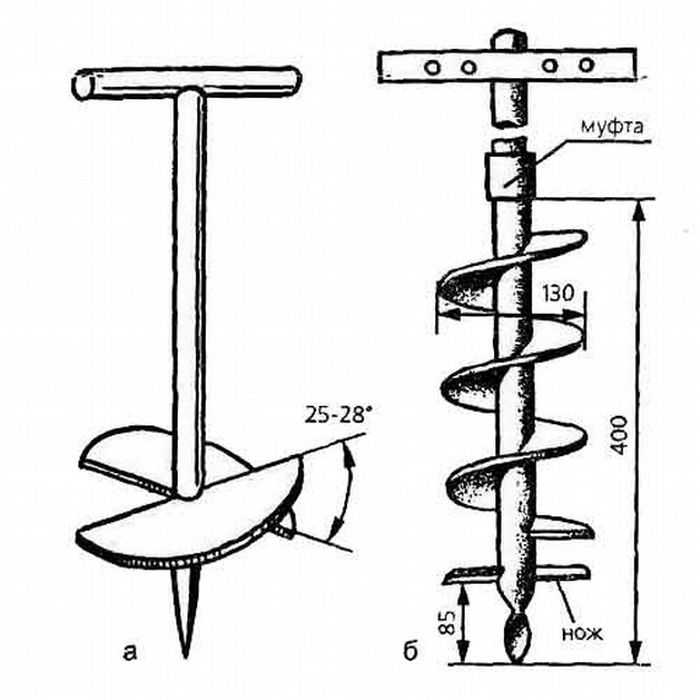

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

  1. С одной стороны вала приварить полки из утолщенной стали.
  2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
  3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
  4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

  1. Из двух половинок круга.
  2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Особенности ручного бурения

Домашняя скважина – это и экономия, и качество воды, и удобство в обслуживании. Услуги специалистов по бурению дороги, поэтому многие пробивают скважины самостоятельно. Иногда это единственный выход из ситуации, если разрыхлять землю планируется в месте, куда не сможет заехать специальная техника. Сложно ли добурить грунт до воды самостоятельно? Все зависит от глубины залегания воды в выбранном месте и от соблюдения правил бурения. Следуя всем правилам, с помощью готового механизма легко пробьете скважину.

Спиральный бур для ручного бурения

Вы можете самостоятельно сделать спиральный или ложкообразный бур из самых простых материалов. Спиральный бур похож на сверло большого диаметра, его основной элемент – режущая кромка в виде спирали, представляющая собою закрученную и наточенную стальную полосу.

Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур

От размера требуемой скважины зависит ширина режущей кромки, разрыхляющей землю. Во время бурения земля выталкивается наверх и остается на кромках бура, поэтому процесс надо будет останавливать и очищать стержень. Данная конструкция универсальна, ведь спиральным буром можно разрыхлить любой грунт.

Ложкообразный бур для ручного бурения

Такой тип бура имеет цилиндрическую рабочую поверхность и металлический стержень. В нижней части инструмента делается прорезь спиралевидной либо продольной формы. Край прорези отстоит на один сантиметр от основания и действует как ложка, что помогает делать скважину шире, чем диаметр цилиндра. Ложкообразный бур используется во время разрыхления суглинистых грунтов, что позволяет бурить скважину поэтапно с установкой труб.

Конструктивные особенности приспособления

Ручной бур для столбов предназначен для того, чтобы формировать скважины в земле на уровне расположения столбчатого фундамента. Именно поэтому в конструкции предусмотрена значительная режущая часть, которая отличается в разных типах устройств. Очень важный нюанс заключается в том, что в процессе вращения должна выполняться выемка грунтовых масс с дальнейшей аккумуляцией в приемнике.

Первый этап — правильный подбор конструкции агрегата. Есть некоторые особенности сборки, от которых зависит дальнейшая функциональность такого инструмента, как ручной бур для земли:

  1. Разрыхлитель. Может напоминать две наклонные плоскости или быть в виде шнека — это спиралевидный нож, расположенный в зоне штанги.
  2. Грунтоприемник. Он призван собирать почву и удалять ее после заполнения. Его присутствие необходимо, если нужно сформировать ямы, глубина которых превышает 35 см.
  3. Плуг для формирования расширенной области в нижней части почвы. Этот параметр позволит усилить будущий фундамент. Плуг обязателен при возведении габаритных зданий со значительной массой.

Ручной бур для земляных работ – характеристики, особенности и применение

Механический бур – инструмент незаменимый, но при этом не каждый знает, что он собой представляет. Так, его основной является стальной столб, внизу которого расположена винтообразная лопасть и наконечник, сверху – рукоять. Его используют при рытье неглубоких ям для посадки растений, при установке опорных столбов и во время проведения иных хозяйственных работ. Один бур по скорости и качеству с лихвой заменяет несколько человек с лопатами.

Данное устройство пригодится там, где возникает необходимость быстро вырыть яму, а специальной техники на участке нет. Они просты в использовании – вам нужно просто взять инструмент в руки, приставить к месту бурения и произвести вращательные движения ручками. На любом участке у вас должен быть земляной бур, своими руками изготовить который просто и легко. Бур чем-то напоминает обычный штопор, только большого размера. При этом механизм работы практически один и тот же. Такой инструмент считается самым легким и компактным среди оборудования подобного типа.

Садовые буры подразделяются на:

  • Шнековые разборные, составленные из отдельных частей для удобства перевозки и хранения;
  • Шнековые неразборные;
  • Кольцевые (неразборные).

Как сделать ложкообразный бур?

Ложкообразный бур поможет вырыть скважину более аккуратно. Чтобы его сделать, потребуются болгарка, сверло по металлу, сварочный аппарат, прут из металла и полый цилиндр. Сначала следует прорезать цилиндрическую основу сбоку и сделать снизу специальный захват в виде ложки. Если грунт сыпучий, то разрез делаем больше. Земля попадает внутрь цилиндра, и необходимо проводить очистку. Размеры бура зависят от требуемых размеров скважины.

Сделать бур для столбов своими руками можно из старой трубы, баллона. Болгаркой следует прорезать отверстие в нижней части элемента и сварить заготовку по продольному шву. К концу стержня приварить сверло по металлу либо заостренную металлическую пластину. Смещение от центральной оси – 1 см. Используйте исключительно твердые материалы, способные выдержать большую нагрузку.

Основными преимуществами такого приспособления является то, что отверстие в грунте получается очень аккуратным и точным

Как сделать рукоятку для бура?

Рукоятку приваривают наверху разъемной трубы. Металлопрокат – отличный выбор при изготовлении рукоятки. Именно на нее приходится самая большая нагрузка во время строительных работ. Рукоятку необходимо хорошо закрепить, она не должна колебаться во время вращения. Во избежание травм делайте ее гладкой и удобной в применении.

Труба разъемная буровая

Буровое основание делают в виде разъемной трубы длиной 150 см, чтоб разрыхлить землю на требующуюся глубину. Оно удлиняется по мере углубления скважины с помощью добавления секций, по размеру не более 1 м.

Крепление секций разъемной трубы

Крепление может производиться несколькими методами:

  • сваренная муфта;
  • резьбовая муфта;
  • крепление гайками или болтами.

Второй вариант – прикрепление на резьбу. Чтобы элементы не разделялись, устанавливают шплинтованный фиксатор.

Болты и гайки лучше применять в бурении узких скважин, они прикрепляются именно к отделам трубы. Метод не совсем надежный, поэтому не используйте его при работе с сухим грунтом.

Для сборки своими руками вам потребуется либо сварочный аппарат, либо болты с гайками и дрель для высверливания отверстий под них
