Как сделать беседку из поликарбоната: фото, видео, чертежи

Характеристики поликарбоната

Легкий, пластичный, прочный, морозостойкий – вот далеко неполный перечень качеств этого материала. Действительно, для строителей он может считаться настоящим подарком – с ним легко иметь дело даже новичкам, и, кроме того, он является хорошим диэлектриком и отличается долговечностью.

Поликарбонат обладает следующими преимуществами:

• высокая ударопрочность и несущая способность (в 8 раз прочнее акрилового пластика и почти в 200 раз прочнее стекла – именно поэтому для остекления беседок часто рекомендуют использовать именно его, а не обычное стекло).
• Легкость (обладает малым весом, и при его использовании не понадобится установка обычного фундамента: подойдет столбчатый фундамент).
• Термоустойчивость (выдерживает температуры -40 до +120 градусов Цельсия без значимых повреждений поверхности).
• Способность выдерживать серьезные весовые нагрузки (снег, ветер).
• Высокие показатели шумоизоляции (несмотря на кажущуюся тонкость материала, он не пропускает звуки, что делает беседку более уютным и тихим местом).
• Высокие показатели светопроницаемости (из карбоната часто делают теплицы – этот материал позволяет высадить в постройке цветы без боязни, что им не хватит света).
• Простота в обработке (он легко гнется, сверлится).

Технические свойства сотовых листов из поликарбоната

свойства	толщина листа, мм
4	6	8	10	16	20	25	32
вес, кг/кв.м *	0,8-1,0	1,3	1,5-1,7	1,7-2,0	2,5-2,7	3,0-3,1	3,4-3,5	3,7
минимальный радиус изгиба, м *	0,7	1,05	1,2-1,4	1,5-1,75	2,4-2,8	3,5	3,75-4,4	4,8-5,7
звукоизоляция, дба *	15-16	18	18-20	19-24	20-27	22	22-30	36
термическое сопротивление теплопередаче r,м2*с /вт *	0,24-0,26	0,27-0,31	0,28-0,42	0,29-0,40	0,36-0,51	0,37-0,56	0,65-0,68	0,63-0,83
коэффициент теплопередачи, вт/(м2*к) *	4,1	3,7	3,6	3,1	2,0-2,4	1,8-2,0	1,6-1,7	1,4
светопропускание (для прозрачного бесцветного листа) *	82	82	82	80	76	51-79	18-79	50-73
поглощаемая энергия удала, нм	21,3	27	>27	>27	>27	>27	>27	>27

Также стоит упомянуть, что беседка для дачи из поликарбоната обойдется ее создателю в немалую цену относительно иных альтернатив. С другой стороны, более надежное, внешне привлекательное и удобное в обращении сырье отыскать будет непросто.

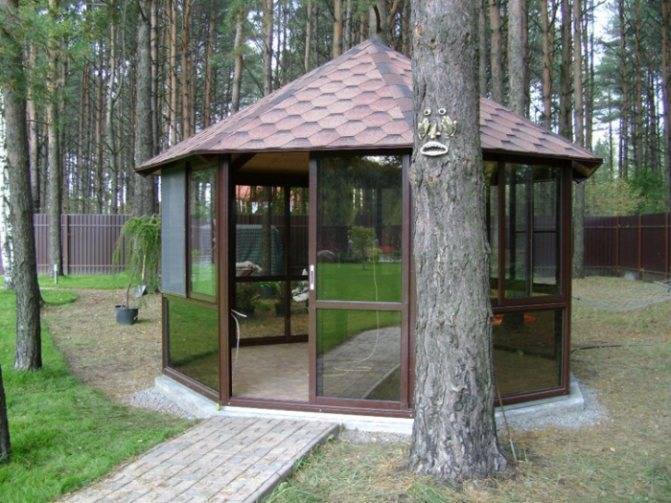

Беседка закрытого типа

Остекление беседки поликарбонатом своими руками необходимо выполнить, если она будет закрытого типа. Для этого есть несколько способов, и выбор одного из них нередко связан с тем, какие размеры сделанной своими руками беседки, из какого материала сделан каркас и для каких целей она предназначена. Иногда можно встретить отдельно стоящий утепленный домик, который беседкой назвать уже и язык не поворачивается. В таком случае на изготовленные беседки из профиля и поликарбоната своими руками устанавливаются металлопластиковые окна.

Если же говорить о большинстве случаев, то такое дорогостоящее остекление вовсе не нужно для беседки, в которой не планируется зимовать. Например, можно застеклить беседку поликарбонатом своими руками, вставив его в рамы или же просто прикрутить к корпусу.

Метод не очень практичный, так как сделанная беседка будет душной, а, следовательно, и непригодной для того, чтобы в ней спрятаться от зноя. Не спасет положение даже пара установленных форточек. Если же беседка будет задействована в ночное время, то такое остекление можно оставить без изменения.

Также можно сделать импровизированные окна для беседки из поликарбоната своими руками, используя плотную полиэтиленовую пленку.

Технология изготовления таких «окон» весьма простая. Вырезается кусок полиэтиленовой пленки, размер которой должен быть немного больше оконных проемов. Края обшиваются плотной тканью или искусственной кожей. Затем в этой полоске закрепляются заклепки с дыркой, через которые саморезами полотно прикручивается к корпусу как деревянной, так и металлической рамы.

Преимущества поликарбонатных беседок

Перечень сильных сторон таких строений напрямую связан с основным материалом – поликарбонатом:

• материал считается тугоплавким, легко выдерживает повышение температуры до +125 °C;
• поликарбонат легок и пластичен, ему легко придавать любую форму;
• постройки из поликарбоната долговечны, они гарантированно прослужат не менее 10 лет;
• материал отличается хорошими шумо- и теплоизоляционными качествами;
• надежно защищает от ультрафиолетовых лучей;
• простота монтажа – поликарбонат легко поддается как установке, так и разборке;
• устойчивость к холодам – материал не теряет своих качеств даже при сильных морозах.

Основа конструкции

Для беседки характерны три основных элемента конструкции:

• опоры, которые заглубляются в грунт и закрепляются в нем – бетонируются, трамбуются, якорятся и так далее;
• ограждение, стойки которого одновременно выполняют роль поддержки навеса. Ограждение может быть номинальным и полноценным, с полным остеклением или заполнением проемов другими материалами;
• навес/крыша. В зависимости от выбранного дизайна крыша может быть одноплоскостной, состоять из нескольких плоских участков-скатов, одного или нескольких криволинейных сегментов.

Можно выделить отдельно стоящие беседки (весь контур крыши опирается на стойки) или примыкающие к капитальному зданию. В последнем варианте часть крыши опирается на стену, колонны или выступы здания, может быть продолжением ската крыши.

В некоторых случаях беседка может не иметь заглубленных в грунт опор и является условно мобильной. Условно – поскольку вес изделия все-таки велик и транспортировать его силами одного-двух человек нереально.

Обычно такие модели имеют жесткую связанную конструкцию, обеспечивающую хорошую устойчивость и прочность беседки, являются симметричными.

Особенности монтажа

Во время любого строительства всегда идет борьба: с одной стороны хочется сэкономить, с другой — чтобы было красиво, качественно и надежно. В случае с поликарбонатом лучше не экономить. Во-первых качество сильно зависит от производителя, а во вторых даже покупая тонкий лист сэкономите в итоге вы немного. Ведь шаг обрешетки зависит от угла ската и толщины поликарбоната: чем меньше толщина, тем чаще требуется устанавливать обрешетку. Ну и еще ряд причин, почему это делать не стоит, мы обсудили выше.

У каждого производителя есть подобная таблица. Но уже по этой видно, что чем тоньше лист, тем чаще необходимо делать обрешетку

Что может быть основой под поликарбонат? Любой материал: дерево, пластик, металл. Если монтируется поликарбонат на дерево, оно должно быть обработано антисептиками, которые не дадут размножаться грибкам и бактериям. Это происходит из-за того, что между пластиком и древесиной образуется конденсат. Повышенная влажность и создает условия для развития грибков.

Торцы плит необходимо закрывать

При укладке на металл может возникнуть другая проблема. Под солнцем он сильно нагревается, от него в небольших зонах разогревается пластик. Это явление приводит к тому, что над металлическим каркасом он вздувается. Чтобы избежать локального перегрева на металл наклеивается тонкий слой теплоизолирующего материала. Если будете покупать поликарбонат у известного производителя, самоклеящиеся термоизоляционные ленты есть в наборе. Если материал «безвестный», можно использовать любой плотный и гибкий материал с соответствующими характеристиками. Первыми на ум приходит резина и пробка, но может подойти полоса войлока, тонкий вспененный полиэтилен и т.п. Клеить его придется на герметик.

Если основа — пластиковые трубы, проблем не возникает: материалы имеют похожие характеристики, сосуществуют без проблем.

Процесс изготовления навеса для машины из поликарбоната описан тут.

Чем и как резать

Резать листы поликарбоната можно любым инструментом, которым работают с древесиной. Это ручная пила, электролобзик, болгарка с диском по дереву.

Резать можно как вдоль, так и поперек сот. Торцы поперечных разрезов обязательно герметизировать. При покупке фирменных материалов вам предложат герметизирующую (клеится на верхний срез) и перфорированную ленту (закрывает срез внизу, а перфорация — для удаления паров воды или капель конденсата), которые наклеиваются на срез. Если у вас таких лент нет, можно соты замазать прозрачным герметиком, но так, чтобы не было щелей.

Режут листы при помощи электролобзика или болгарки

Почему их нельзя оставлять открытыми? Во-первых, в них попадает пыль, мусор, что со временем делает крышу или стены неопрятными и почти непрозрачными. Во-вторых, при попадании воздуха, на стенках образуется конденсат, а в нем на свету отлично размножаются микроскопические зеленые водоросли. И поликарбонат становится странного цвета, а вид при этом…некрасивый.

После того, как лист разрезали, соты нужно прочистить от попавшей в них пыли. Лучше всего это сделать при помощи пылесоса. Потом заделать соты.

Как крепить

При монтаже важно помнить, что поликарбонат для кровли с одной стороны имеет защитное покрытие от ультрафиолета. Оно отсекает вредный спектр. На эту сторону производители наклеивают пленку с логотипами

Когда монтируете крышу или стены, эта пленка должна быть сверху. Ее снимают сразу после окончания монтажа. Не «до» — чтобы не поцарапать, и не через неделю — на свету пленка прилипнет, и снять ее будет проблематично

На эту сторону производители наклеивают пленку с логотипами. Когда монтируете крышу или стены, эта пленка должна быть сверху. Ее снимают сразу после окончания монтажа. Не «до» — чтобы не поцарапать, и не через неделю — на свету пленка прилипнет, и снять ее будет проблематично.

Для крепежа используются специальные термошайбы с заглушками или болты с обязательной металлической и резиновой шайбой. Под каждый крепеж предварительно сверлится отверстие. Его диаметр должен быть на 3-4 мм больше диаметра крепежа. Если используется термошайба, у нее есть довольно толстая ножка. Потому диаметр отверстия тоже должен быть больше.

Термошайбы обеспечивают надежное крепление поликарбоната

При установке крепежа главное — не перетянуть. Пластик не должен прогибаться. При использовании термошайбы ограничителем служит ее ножка, а с саморезами придется контролировать усилие.

Для стыка плит используют специальные профили. Они позволяют компенсировать тепловое расширение (примерно 3 мм на каждый метр длины) и одновременно гарантируют надежную фиксацию. Подробно о профилях и всех тонкостях монтажа рассказано в видео.

Какие виды крыш можно сделать с помощью листов поликарбоната?

Чтобы сделать своими руками крышу для беседки, нужно выполнить монтаж каркаса. От материала, из которого сделан каркас, зависит и способ монтажа крыши. Но перед исполнением каркаса, стоит определиться, какого вида будет сама крыша. Этих видов несколько:

Односкатная крыша. Самый простой вариант. Используется в прямоугольных или квадратных беседках, с применением наклонных стропил.

• Двускатная крыша. Самый распространённый вариант, используется повсеместно. Стропила установить не сложно, имеет приятный внешний вид.
• Четырехскатная крыша. Более сложный вариант в плане монтажа стропил. Однако привлекает такой вариант своим внешним видом.

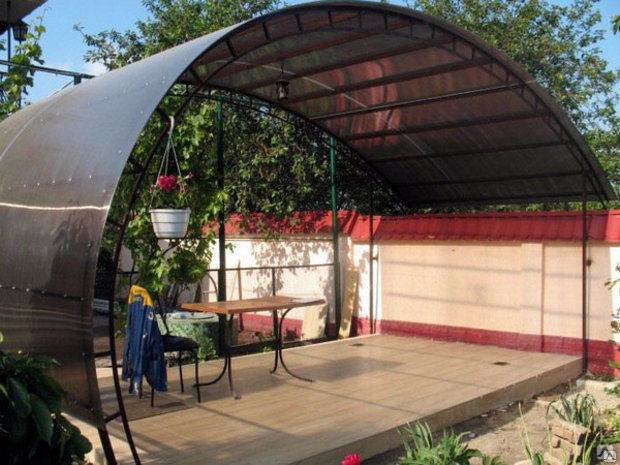

• Полукруглая крыша. Такой вариант появился благодаря использованию поликарбоната. Каркас представляет из себя полукруглые дуги, которые крепятся к основанию беседки. Дуги обшиваются листами поликарбоната.

Многоскатная крыша. Состоит из множества треугольных частей. Такой вариант сложен как в монтаже, так и в устройстве каркаса. Однако он имеет шикарный внешний вид.

Крыша в форме купола. Такой вариант предаст беседке из поликарбоната торжественный вид, а также даст нестандартное освещение внутри.

Какой бы вид крыши не был выбран, стоит учитывать главный фактор – угол наклона. Он позволит обеспечить отток воды во время дождя. В регионах с обильным снегом зимой, стоит увеличивать угол наклона до 45-50 градусов. Это позволит избежать скопления снежного покрова на крыше, а также безопасный сход снега. Если большой слой снега будет долгое время лежать на листах поликарбоната, то они могут деформироваться. Исправить изгиб будет достаточно проблематично.

Особенности монтажа крыши из поликарбоната

Поликарбонат легкий материал, поэтому нагрузка на каркас будет минимальной. Однако, при разработке каркаса, стоит учитывать, что дополнительную нагрузку будет давать снежный покров. Также стоит учитывать, что конструкция крыши из поликарбоната должна выдерживать вес человека. Для производства ремонтных работ или уборки снега придется залазить на крышу.

Материал для изготовления каркаса можно выбрать двух видов – металл или дерево. Деревянный каркас будет иметь более привлекательную цену, а также прост в монтаже. Все детали можно подогнать по месту. Однако дерево нуждается в постоянном уходе, а также более подвержено воздействию внешних факторов. Металл более надежен и долговечен. Но для монтажа металлического каркаса понадобятся не только дополнительные инструменты, но и определенные навыки. Металлический каркас по стоимости обойдется на порядок выше, чем деревянный. Беседка с крышей из поликарбоната может быть выполнена с каркасом из любого материала, главное правильно прикрепить листы поликарбоната.

При изготовлении беседки с поликарбонатной крышей, не стоит снимать защитную пленку с листов поликарбоната. Это поможет избежать загрязнения и царапин во время монтажа. Если внутри самого листа скопился конденсат, то его можно убрать продув сжатым воздухом. При проведении работ не стоит наступать на листы. Несмотря на прочность материала, под весом человека на твердой поверхности он может треснуть. Рекомендуется заклеить открытые торцы либо специальным профилем, либо герметиком. Это исключит попадание внутрь листа влаги и пыли, что дольше сохранит внешний вид крыши беседки из поликарбоната.

Поликарбонат очень удобен в подготовке. Разрезать лист можно обычной ножовкой или лобзиком. Части листа достаточно легко склеить. Это позволяет подгонять размер частей прямо в процессе монтажа. К сверлению материал тоже относится очень хорошо. Сверлом по металлу поликарбонат сверлится хорошо, не крошится.

Для соединения с каркасом используются кровельные саморезы с резиновой прокладкой. Это необходимо для того, чтобы листы не продавливались в местах соединения, а также влага не попадала внутрь листа. Саморезы вкручивать необходимо под углом в 90 градусов. При монтаже крыши из поликарбоната для беседки, стоит помнить, что поликарбонат расширяется при воздействии высокой температуры. Необходимо оставлять зазоры, чтобы не пошла деформация всего листа. Зазор закрывается специальной монтажной планкой.

Изготовить крышу из поликарбоната для беседки легко!

Вполне реально построить беседку с крышей из поликарбоната своими руками. Достаточно иметь немного строительного инструмента и начальные навыки работы со строительным материалом. Монтаж не займет много времени. Поликарбонат прост в обработке, не требует ни специальных навыков, ни оборудования. Смета на строительство беседки с поликарбонатной крышей не будет иметь заоблачной суммы в строчке «итого». Поэтому все больше людей выбирают поликарбонат для строительства.

Краткая характеристика, плюсы и минусы каждого вида

На строительном рынке встречаются 3 типа материала. Они различаются свойствами, сферой применения, стоимостью.

Тематический материал:

Сотовый поликарбонат

Практичный вариант для накрытия и обшивки беседки. Легок по весу. На вид это 2 или 3 бесцветные пластины, которые соединяются перемычками, поэтому на срезе он очень похож на пчелиный соты, отчего получил свое название.

Обладает низкой теплопроводностью, хорошей ударопрочностью, используется при изготовлении теплиц, навесов, крыш, летних кухонь, заборов. Не горит, начинает плавиться при температуре от +1200 С.

Такой поликарбонат для беседки рекомендуется брать толщиной не менее чем 8 мм. Тогда постройка получится надежной и прослужит дольше.

Фото: сотовая панель из поликарбоната 8 мм

Учитывая конструкционные особенности листа, в продаже встречаются следующие виды:

1. 2Н – двухслойный с прямоугольными перегородками (ребрами жесткости) внутри.
2. 3Н – трехслойный тип. Внутри скреплен прямоугольными линиями. Толщина от 6 до 10 мм.
3. 3Х – трехслойный с прямыми, наклонными перемычками.
4. 5W – усиленный материал. Состоит из 5 слоев с прямыми сотами внутри. Выпускают толщиной от 16 до 20 мм.
5. 5Х – пятислойные листы с наклонными и прямыми ребрами. Толщина – 25 мм.

Существенный недостаток этого поликарбоната  –  уязвимость к влиянию низких температур, он становится хрупким, при небольшой нагрузке начинает трескаться. Но если он покрыт защитной пленкой, прочность материала останется на том же уровне.

Монолитный

Современный заменитель силикатного стекла. Его преимущества:

1. Прочный. Хорошо переносит удары, его сложно разбить молотком, поэтому безопасен в применении.
2. В 2 раза дешевле обычного стекла.
3. Гибкий. Подходит для остекления беседок и других построек любой формы. Не нуждается в предварительной термической обработке.
4. Удобный. Легок по весу, что значительно упрощает монтаж.

Фото: монолитный поликарбонат

Нельзя оставить без внимания и недостатки монолитного поликарбоната. Среди них:

1. Начинает деформироваться при температуре от +400 С. Это затрудняет остекление конструкции. Правильное решение – увеличить расстояние между материалом и рамой сооружения.
2. Постоянное воздействие ультрафиолетовых лучей на изделие приводит к его пожелтению. Цвет со временем тускнеет. Избежать этого можно, покрыв листы пленкой.
3. Легко царапается.

Несмотря на такие минусы, беседки из этого материала получаются красивые и яркие.

Для летних беседок рекомендуется брать монолитный поликарбонат толщиной от 4 мм. Такое сооружение будет надежным и прочным.

Волнистый

Рифленый материал. По виду схож с профнастилом или шифером. Часто используется как кровельное покрытие. Бывает цветным, матовым или прозрачным.

Производится толщиной 0,65–2,5 мм.

Фото: рифленый поликарбонат

Алгоритм монтажа окон

После установки несущего каркаса приступаем к монтажу окон:

1. В заранее отмеченные места оконной рамы вкручиваются анкера, образуя подвес. Один анкер располагается на раме в верхней части, два других – по бокам. В оконный проем каркаса, где будет установлена рама, вставляется специальный профиль, который крепится дюбелями, вставленными в отверстия диаметром 8 мм.

   Для создания навеса применяется анкера

2. Используя отвес, строительный уровень и клинья для большей точности установки, к профилю на каркасе анкерами крепится оконная рама.
3. Определяется соответствие посадочных мест подоконника и рамы. С помощью напильника и ножовки выполняется взаимная подгонка сопрягаемых элементов.
4. Под подоконником для создания жесткости на кронштейнах или клиньях фиксируется доска.
5. По краям подоконника устанавливаются заглушки.
6. Строительным уровнем проверяется правильность установки рамы.
7. Монтажной пеной проводится герметизация всех зазоров. Излишки застывшей пены удалятся канцелярским ножом.

Раздвижные

При раздвижной конструкции рамы перемещаются по направляющим, обеспечивая экономию пространства, но снижая герметичность из-за износа соприкасающихся элементов.

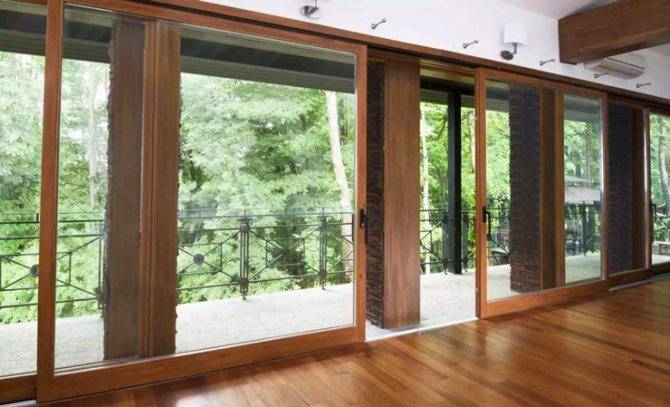

Раздвижные окна из поликарбоната обеспечат экономию пространства

Процесс остекления состоит из таких операций:

1. Рама монтируется на закрепленный на каркасе профиль.
2. Предназначенная для продольного перемещения часть листа заводится в направляющие, смонтированные на раме совместно с профилем.
3. Точность установки проверяется уровнем.
4. Анкерами рама крепится к каркасу.
5. Монтаж подоконника.
6. Монтажной пеной устраняются зазоры.
7. Остатки пены удаляются.
8. Устанавливаются откосы.

Распашные

Конструкция распашных окон традиционна – это рама, состоящая из створок, поворачивающихся на шарнирах.

Распашные окна из поликарбоната считаются самыми распространенными среди населения

Технология монтажа следующая:

1. На каркасе крепится металлический профиль.
2. К профилю прикручиваются шарниры для створок.
3. Производится сборка элементов рамы и листа поликарбоната.
4. Створки устанавливаются на шарниры в проеме каркаса.
5. Точность установки створок проверяется уровнем.
6. Монтаж подоконника.
7. Монтажной пеной устраняются зазоры.
8. Остатки пены удаляются.

Глухие

Глухие окна просты по конструкции. Установка не вызывает трудностей:

1. Рама монтируется на закрепленный на каркасе профиль.

   Глухие окна из поликарбоната являются самыми простыми в монтаже среди аналогов

2. Точность установки проверяется уровнем.
3. Анкерами крепятся рамы к каркасу.
4. Монтаж подоконника.
5. Монтажной пеной устраняются зазоры.
6. Остатки пены удаляются.
7. Устанавливаются откосы.

Но какую бы конструкцию окон из карбоната для установки на веранде вы ни выбрали, вид постройки эстетичен, удовольствие от работы с таким материалом гарантировано.

Сроки создания беседки из поликарбоната для дачи

Если вы хотите получить быстрое решение, позволяющее получить прекрасную конструкцию, предназначенную для уютного отдыха с друзьями, то самым простым способом станет постройка из поликарбоната.

Такой вариант собирается достаточно быстро. Если вы решите возвести небольшую конструкцию, то весь процесс выполняется всего за одни сутки.

Беседку из поликарбоната можно собрать всего за 1 день

Вас интересует, как сделать беседку из поликарбоната для дачи своими руками быстро? Если вы решили возвести конструкцию, имеющую большую площадь, то весь процесс делится на два этапа:

Подготовка фундамента, а также установка столбиков. Сама процедура выполняется быстро, но необходимо предусмотреть 2-3 дня на застывание цемента.

Для беседки большего размера потребуется возведение фундамента

Остекление конструкции. Выполняется всего за один день, потому что материал достаточно пластичен, легко принимает желаемую форму.

Обшивка беседки поликарбонатом производится в течении одного дня

Таким образом, возведение беседки выполняется просто, если все этапы заранее предусмотреть. Вы сможете получить надежную конструкцию, предназначенную для многолетнего использования.

Технология возведения

Поскольку поликарбонат – материал очень легкий, собираются садовые беседки из него без возведения фундамента. Достаточно поставить опорные металлические столбы. В земле выкапывают ямы глубиной около 40см и заливают их бетонным раствором до половины. Далее устанавливают столбы и засыпают все щебнем.

Монтаж каркаса

Сборку металлических конструкций беседки под поликарбонат предпочтительнее выполнять с использованием сварки. Фиксацию на болты делают только в том случае, если хотят возвести разборную беседку. Под арочные и шатровые конструкции металлические элементы каркаса сгибают с помощью трубогиба.

На заметку:  Если в качестве каркаса используется металлические профили, придать элементам необходимый изгиб можно и в тисках, предварительно сделав прорези в полках с шагом в несколько сантиметров.

Как обшить беседку

Крепят листы на каркас с помощью саморезов с термошайбами. Сначала сверлят отверстия в листах и профиле. Далее прикладывают материал к профилю и фиксируют саморезами.

Важно:  Между шляпками саморезов и материалом следует оставить около миллиметра пространства. Дело в том, что стены и навесы из поликарбоната имеют свойство расширяться при повышении температуры воздуха.

Полы беседки

Пол можно залить бетонной смесью и обложить плиткой. Также иногда устанавливают лаги на небольшие столбики и оббивают их половой доской или толстой фанерой.

Дачные беседки из поликарбоната – фото разных типов беседок

Какой поликарбонат для беседки лучше разобрались, переходим к классификации дачных беседок из поликарбоната (фото варианты далее). Формы и типы конструкций, которые делаются из этого материала, могут быть самым разнообразными.

Как правило, беседки имеют несколько отличительных характеристик: по обивке каркаса, по способам установки, типу конструкции. По обивке каркаса они разделяются на:

• открытые;
• закрытые.

По способам установки каркаса:

• стационарные;
• переносные (сезонные).

По конструкции:

• простые (легкие навесы);
• сложные (многогранники).

Чаще всего садовые беседки из поликарбоната делаются арочные, круглые или полусферные – их вид привлекателен, и кроме основной своей функциональной нагрузки они могут нести и декоративную функцию. Далее разберем как делалась беседка из поликарбоната своими руками – фото процесса работы также приведены в статье.

Технические аспекты строительства беседки из поликарбоната

Для того, чтобы процесс строительства был максимально быстрым и качественным, необходимо составить план действий. Включать он будет следующие этапы:

• чертеж плана беседки,
• выбор поликарбоната,
• выбор основы каркаса,
• обустройство пола,
• монтаж поликарбоната,
• декорирование.

Кроме того, понадобится определенный набор инструментов:

• дрель,
• пассатижи,
• перчатки,
• шуруповерт.

Если каркас планируется сварной – сварка.

Кроме того, существуют некоторые практические советы по выбору места для беседки и ее обустройству.

• беседка должна располагаться по близости от содовой дорожки,
• беседка должна быть в дали от огородных растений,
• идеальное место – под кроной дерева,
• площадка под беседкой должна быть ровной,
• не рекомендуется строить беседку возле гаража.
