Желонка своими руками (чертежи и фотографии)

Принцип работы

Применяют желонку для бурения скважин в рыхлой или сыпучей породе (песок, суглинок). Устройство используют для увеличения объёма воды, очистки от песка и ила.

Работы выполняются по одному принципу – устройство бросается вниз.

Ускоряясь под действием земного притяжения, снаряд ударяется о породу, которая, проникая внутрь, открывает клапан.

Пройдя внутрь, грунт освобождает клапан, и он закрывается, не давая породе высыпаться обратно.

С одного удара набирается 200-300 грамм породы, поэтому желонку поднимают вверх на 30-50 сантиметров и снова бросают.

Эти действия повторяются до полного заполнения устройства грунтом. Заполненный снаряд поднимают на поверхность, переворачивают и удаляют породу.

ВАЖНО! Такой способ называется ударно-канатным. Для устройства и чистки скважины, эту операцию, многократно, повторяют. Очистка может занять от 3 до 8 дней

На пробивку скважины таким способом потребуется несколько недель (как провести водопровод в частном доме прочитайте в этой статье)

Очистка может занять от 3 до 8 дней. На пробивку скважины таким способом потребуется несколько недель (как провести водопровод в частном доме прочитайте в этой статье)

Для устройства и чистки скважины, эту операцию, многократно, повторяют. Очистка может занять от 3 до 8 дней. На пробивку скважины таким способом потребуется несколько недель (как провести водопровод в частном доме прочитайте в этой статье).

Для облегчения работ устанавливают треногу с системой блоков. Такая установка значительно облегчает работу.

Если желонка плохо забирает грунт, то она, как правило, слишком лёгкая. Снаряд утяжеляют, залив верх трубы бетоном или прикрепив снизу груз.

Собираем желонку для прочистки своими руками

С целью выполнить процедуру чистки скважины без посторонней помощи, вам пригодиться очищающая конструкция, ее можно сделать самостоятельно. Такая установка может стать альтернативой для бурения. Определимся что для этого требуется:

труба длиной не менее 80 см с внутренним диаметром порядка 60 мм;
металлический шар диаметром 40 мм;
на нижнюю часть металлической трубы нужно приварить толстую шайбу с воронковым седлом (его размеры должны соответствовать диаметру изготовленного шара). Нижняя часть дна трубы может быть плоской;
шар помещается вовнутрь конструкции, а верхушка заваривается решеткой из толстой проволоки, которая противостоит выпадению шара;
здесь же фиксируется металлическая дуга, которая послужит держателем для троса или подъемного каната.

Сооружаем детали для желонки на скважину

Подробное положение всех деталей, которыми оснащена конструкция, смотрите на этой схеме и используйте для ознакомления чертеж.

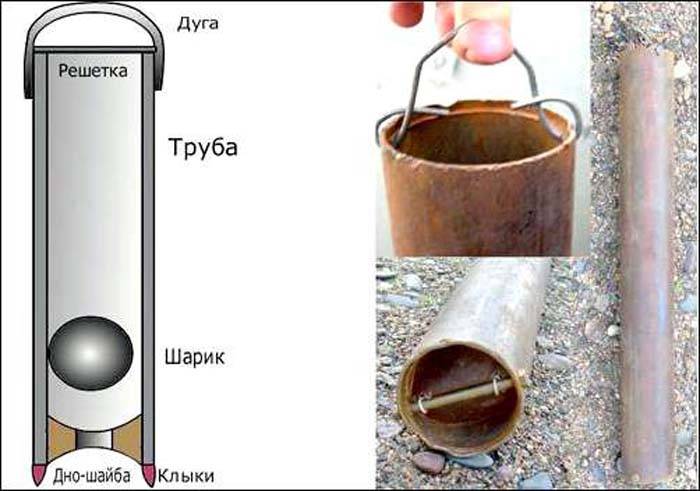

Чертежи желонки для скважины

Усовершенствовать конструкцию для обслуживания скважины можно путем приваривания ко дну трубы специальных резцов, которые будут рыхлить всю грязь и ил при погружении конструкции в источник. Смотрите подробное видео в итоге публикации.

Подробности создания

Что нужно для оборудования желонки

Для того, чтобы изготовить желонку, необходимо иметь:

1.трубу, подходящего объема.

2.клапанное устройство.

3.оборудование для сварки.

4.трос из металлического материала.

5.прочную проволоку.

6.обрезы металла.

Внимание! Обрез трубы следует выбирать достаточной длины с толстыми стенками. Его вес должен эффективно убирать грязь со дна, при этом он должен оставаться легким, чтобы доставать для очистки устройство из скважины много раз

Расстояние от стен шахты и желонки может отличаться от требуемого показателя, но не может превышать допустимые пределы. Эффективность устройства понизиться при сильно большом зазоре, а при малом желонка может поломать скважину. При наличии перекоса ствола скважины желонка может застрять, если ее размер будет превышать допустимый. При вытаскивании возможно сильно испортить стенки. Параметры длины желонки также должны быть оптимальными. Короткая желонка при поднятии либо спуске будет часто касаться стенок.

Очень длинная желонка может быть тяжелой для поднятия с грязевыми отложениями. Оптимальной длиной считается восемьдесят сантиметров, минимальным значением может быть шестьдесят сантиметров, максимальным сто пятьдесят. Если желонку применяют для буровых работ, то понадобится труба, гораздо тяжелее и длиннее по габаритам. На вес устройства влияет толщина стенок трубопроката. Если они толстые, то и вес больше, значит, выше эффективность оборудования. Средней толщиной желонки считается значение до четырех миллиметров, но изделие может иметь размер стенок и в десять миллиметров.

Виды клапанов для устройства

В основе прибора лежит клапанное устройство. Элемент изготавливают в виде лепестков либо шара. С помощью клапана грязь проникает внутрь желонки, не выпадая из нее во время подъема. Если обеспечить плотное прилегание клапана, устройство может собирать со дна грязь и воду одновременно, повышая качество очистного процесса.

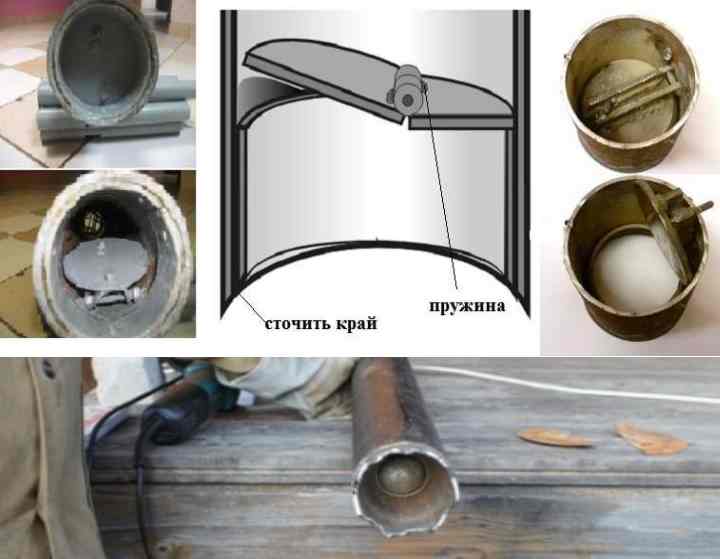

…в форме лепестков

Данный клапан не имеет высокий показатель долговечности, но устройство легко изготовить своими руками. Клапан делают из пластины в форме овала с помощью пружинящего металлического либо полимерного материала. Устройство монтируют в центр трубы. Напор воды воздействует на края клапана, они открываются, иловые отложения проникают внутрь. Чтобы клапан плотно касался стенок желонки, применяют уплотнители из кожи либо резины.

Справка! Откидной клапан работает по принципу дверки. Во время удара о почву клапан надавливает на дверку, она открывается. Вынимая желонку наверх, масса груза давит на клапан, он закрывает «дверку».

Лепестки клапана при частом открывании и закрывании быстро изнашиваются. Разновидностью клапана с лепестками считается пружинная задвижка. Клапан работает при помощи сильной пружины. Желонку с таким клапаном легко соорудить самостоятельно. Конструкцию применяют во время очистных мероприятий скважины, также ею можно бурить новые источники.

…шарообразный

Клапан данного типа имеет форму воронки, его отверстие закрывается с помощью шарика, подобранного по размеру. Самое главное при сборке желонки, имеющей клапан с шаром – найти шарик нужного объема. Он должен иметь большой размер, потому что клапан имеет большое отверстие для забора воды с грязью. В это же время шар должен быть достаточного веса, чтобы при движении желонки, он быстро закрывал, открывал клапан.

Варианты, где можно раздобыть шарик:

1.найти деталь в старом подшипнике.

2.сделать шар на заказ у токаря.

3.изготовить шарик своими руками при помощи подручных материалов.

Процесс

Для изготовления шарика своими руками понадобится мячик из резины либо пластмассы. В охотничьем магазине надо купить дробь из свинца. Еще следует приобрести клей, устойчивый к влаге, к примеру, эпоксидный. Шарик надо разрезать пополам, наполнить части при помощи смеси клея с дробью. Когда они высохнут, их склеивают, шлифуют. Шарик можно применять.

Если нет дроби, то можно применить шарики из подшипников, либо изготовить из свинца. Шарик должен иметь размер, составляющий до 75 процентов сечения скважинного трубопроката для обсады. В главной части клапана, имеющей форму толстой шайбы из металлического материала, подготавливают место для шарика, вырезая отверстие в форме воронки. Первым делом следует найти шарик, затем подготавливают под него шайбу. Клапан должен иметь большую дыру, чтобы захватить за один раз много грязи. Если цели не удается достичь, то следует расточить отверстие настолько максимально, сколько позволяет объем шара.

Внимание! Если шар изготавливают на заказ, то целесообразно сразу заказать подходящее под него седло

Устройство и принцип работы желонки

Желонка представляет собой довольно тяжелый отрезок трубы длиной примерно 1 – 2 м. Внизу ее снабжают клапаном, иногда приделывают специальные заостренные элементы типа зубьев.

Заостренные край в процессе бурения разрыхляет грунт, ил, песок и прочее содержимое скважины, в зависимости от типа работ. Сверху к трубе приваривают проушины, в которых закрепляют металлический трос.

Верхний срез трубы защищают сеткой из толстой проволоки. Она предотвратит выброс гравия, щебня или элементов клапана желонки при их отрыве.

Чаще всего желонками пользуются для очистки скважины от серьезных загрязнений. Если насос для скважины не включали длительное время, например, несколько месяцев в течение зимнего периода, в скважине может скопиться значительное количество ила или песка, в зависимости от грунта.

Желонка – это просто отрезок трубы длиной один/два метра с проволочной петлёй на одном конце и обратным клапаном и режущим устройством на другом. Желонку цепляют тросом или проволокой за петлю и роняют в скважину до упора

В результате такого заиливания или запесочивания дебит скважины значительно уменьшается. В отдельных случаях насос даже засасывает в слой ила, а освободить его и не повредить при этом скважину удается далеко не всегда.

После того, как насос извлекут из ствола, очистку скважины можно провести с помощью желонки.

Работа устройства основана на гравитационном принципе. Тяжелую желонку резко бросают в шахту скважины с большой высоты. Заостренные края разрыхляют массу скопившихся на дне загрязнений. Клапан раскрывается, илс песком заполняет внутреннее пространство желонки. Клапан закрывается, и заполненную желонку поднимают наверх.

Чтобы повысить эффективность работы устройства, желонку несколько раз поднимают и бросают вниз. Благодаря клапану захваченное ей содержимое останется внутри.

Затем желонку вытаскивают из скважины и освобождают от загрязнений. Цикл повторяют снова и снова, пока скважина не будет полностью очищена.

Желонку используют не только для прочистки скважины, но и для очистки обсадной трубы перед установкой фильтра, насоса и т.п.

Желонки вполне успешно используют и для бурения скважин в рыхлых несвязных грунтах.

Скважина в результате желонирования получается вполне приличная, пригодная для результативной эксплуатации. Разумеется, работа с желонкой требует значительных физических затрат.

Их можно немного сократить, например, используя блок или лебедку с электроприводом, чтобы поднимать заполненную желонку наверх.

https://youtube.com/watch?v=0N_KOvdK2xU

Инструменты и материалы для конструирования желонки

достаточно просто. Перед началом работ следует приготовить требуемые инструменты и материалы. Для этого можно использовать подручные средства или же приобрести все необходимое в магазине.

Обычно для изготовления желонки применяется:

сварочный аппарат;
болгарка (ножовка по металлу);
металлическая труба требуемого диаметра;
металлический трос;
шайба с ровной поверхностью;
металлическая решетка;
резиновый мячик (металлический шар);
дробь или шарики от подшипников, клей (при необходимости).

Схема клапана желонки.

Основным элементом конструкции является металлическая труба, от правильного подбора размеров которой будет зависеть эффективность проведения очистки скважины

Выбирая трубу, следует обращать внимание на ее наружный диаметр, потому что чем с меньшим зазором она будет входить в колодец, тем качественнее будет осуществляться его очистка. При этом недостаточный зазор может привести к заклиниванию желонки. Длина трубы также является важным параметром, так как слишком короткий отрезок трубы будет передвигаться по скважине с перекосами, а слишком длинная труба значительно усложнит процесс ее подъема на поверхность

Поэтому наружный диаметр трубы для желонки рекомендуется выбирать на 2-3 см меньше диаметра скважины, а ее длина может быть в пределах 0,6-2,0 м, в зависимости от наружного диаметра

Длина трубы также является важным параметром, так как слишком короткий отрезок трубы будет передвигаться по скважине с перекосами, а слишком длинная труба значительно усложнит процесс ее подъема на поверхность. Поэтому наружный диаметр трубы для желонки рекомендуется выбирать на 2-3 см меньше диаметра скважины, а ее длина может быть в пределах 0,6-2,0 м, в зависимости от наружного диаметра.

Не менее важным параметром является и толщина стенки трубы, которая существенно влияет на процесс очистки скважины.

Схема чистки скважины желонкой.

С другой стороны, слишком толстая труба при большой длине может привести к избыточной массе, что значительно усложнит процесс осуществления очистительных работ. Поэтому рекомендуется использовать трубу с толщиной стенки около 2-4 мм.

Не менее важным элементом конструкции является шаровидный клапан, изготовление которого потребует поиска металлического шара соответствующего диаметра (не менее 2/3, но не более ¾ внутреннего диаметра трубы). Обычно его диаметр составляет 40 мм. Такой шар можно заказать токарю, купить в магазине или сделать своими руками. Если вы выбрали последний вариант, то вам необходимо приобрести в магазине детских игрушек пластмассовый или резиновый мячик требуемого диаметра, а в магазине охотничьих товаров – свинцовую дробь. Если нет возможности купить дробь, вместо нее отлично подойдут шарики из подшипников. Мячик разрезается пополам, дробь в подходящей емкости перемешивается с водостойким клеем, после чего данной смесью заполняют обе половинки мячика. После высыхания оба полушария шлифуют и склеивают между собой. Прочность такого шарика напрямую будет зависеть от используемого клея.

Работа в разных грунтах

Бурение скважин в разных грунтах имеет свои особенности. При прохождении песчаных грунтов, применяют обсадные трубы.

Без них скважина осыплется. Желонка углубляется на половину длины.

При сильном углублении, возможен обвал, при котором снаряд засыплет и его нельзя будет достать.

Для облегчения работы, в скважину заливается вода (про насосные станции для водоснабжения частного дома написано здесь). Она размягчает грунт и предотвращает обвалы.

Плывун проходят, постоянно, углубляя обсадную трубу. Используется снаряд, длиной больше 2 метров.

Особенности плывучих песков затрудняют использование устройств с шариковым клапаном.

Работу проводят вдвоём:

один человек выбирает грунт желонкой с плоским клапаном, второй постоянно опускает обсадку.

Чем быстрее опускается труба, тем быстрее пройдете плывун.

ВНИМАНИЕ! Если не удаётся опустить обсадку мускульными усилиями, на верхний край трубы устанавливается площадка с грузом. Вся конструкция поворачивается при помощи рычага

Вся конструкция поворачивается при помощи рычага.

Прохождение пластов гальки и гравия затруднено высокой твёрдостью таких грунтов.

Перед желонкой в скважину опускают долото, которое размельчает породу. Снаряд, при работе с гравийно-галечными пластами, поднимается на 10 сантиметров, удары должны быть мелкими и частыми.

В глинах и суглинках работают без обсадной трубы. Плотную глину предварительно рыхлят долотом на полметра.

После разрыхления выбирают грунт желонкой с плоским клапаном. При прохождении сухого глинистого слоя в ствол добавляют 2-3 ведра воды.

Особенности использования на грунтах разных типов

Там, где почвы рыхлые, сыпучие, желонку можно применять, но удобнее, если она будет длиннее обычной – до 3-4 метров.

За один раз такой инструмент поднимает больше породы. Кроме того, не обойтись без обсадной трубы. Поливать песчаную почву нужно, чтобы она не осыпалась.В твёрдых почвахприспособление можно оборудовать «зубьями» или режущим краем, благодаря которым, труба лучше врезается в грунт.

Также используют долото, которое вначале опускают в штольню и измельчают камни, а затем желонкой поднимают их на поверхность. За раз заглубление небольшое, поэтому удары желонкой должны быть частые и небольшие.На вязких почвах(глина, суглинок) «окно» делается узким, но длиной почти во всю желонку, чтобы легче было извлекать содержимое. Обсадные трубы применять не обязательно.

Во время прохождения плывуна и просто, когда трубы застревают в почве, лучше работать вдвоём – напарник сможет создавать утяжеление (своим весом, мешками с грузом, или постукивая резиновым молотком по площадке на трубе).

Производство ПЭТ-тары

Для выдувания бутылок из так называемых преформ (заготовки из полиэтилентерефталата) используют трехи четырехступенчатые компрессоры с давлением нагнетания 3,5…4,6 МПа. Для массового производства ПЭТ-тары компрессор должен иметь достаточно большую производительность – до 6 000 м3/ч. В зависимости от условий эксплуатации в качестве первой ступени могут применяться и компрессоры объемного действия, например винтовые. На ступенях с более высоким давлением используют поршневые компрессоры.

Последняя ступень является особенно критичной для клапана с точки зрения срока его службы, так как именно здесь и давление, и температура наиболее высоки.

Компрессоры часто работают при неполной нагрузке, разогреваясь до температуры свыше 200°С. Поэтому большинство поршневых машин, применяемых для выдувания ПЭТ-тары, комплектуют клапанами со стальной пластиной. Клапаны с полимерными пластинами применяют редко и только в хорошо сбалансированных компрессорах при небольших (до 180°C) рабочих температурах.

Из-за строгих требований к чистоте воздуха цилиндры компрессоров должны работать без смазки.

Несомненно, для данного процесса необходимы прочные и эффективные клапаны, срок службы и эффективность которых самым непосредственным образом влияют на максимально достижимую производительность компрессора, а значит, и на объем производства ПЭТ-тары.

Пусковой воздух для судовых дизельных двигателей

Для пуска судовых дизельных двигателей большой мощности применяется сжатый воздух, подаваемый в цилиндры двигателя. Поршни под давлением 3 МПа начинают двигаться, разгоняя двигатель до рабочих оборотов. Пусковые компрессоры должны соответствовать крайне строгим требованиям надежности, так как отказ в открытом море может привести к катастрофе. Компактные двухили трехступенчатые поршневые компрессоры сжимают воздух, работая с частотой вращения до 1 800 об/мин. Конструкция цилиндров компрессора предусматривает работу со смазкой. Компоненты клапанов изготавливают из коррозионно-стойких материалов вследствие возможного контакта с морской водой.

Как сделать желонку для скважины

Определение размеров желонки

При определении габаритов учитывайте такие моменты:

Размеры снаряда должны соответствовать глубине и диаметру скважины. Длина желонки находится в пределах 0,8-3 м.
Для бурения используют более габаритный и поэтому тяжелый инструмент, однако большое изделие утяжеляют конструкцию, что может стать причиной ее заклинивания.
Слишком короткое может перекоситься и при перемещении будет задевать стенки.
Для очистки скважины применяйте небольшие желонки.
Чтобы определить диаметр снаряда, измерьте диаметр скважины и уменьшите его на 40 мм (он должен входить в трубу с зазором 2 см на сторону).
Величину щели можно менять, но только незначительно. Увеличенный зазор снижает эффективность выемки грунта, а слишком маленький может привести к повреждению стенок шахты или заклиниванию инструмента. Вынуть застрявший цилиндр непросто.
Рекомендуемая толщина стенок изделия — 2-4 мм, но можно выбрать трубы со стенками 10 мм, если необходимо увеличить его вес.

Инструкция по изготовлению желонки

Выполните следующие операции:

Отрежьте от заготовки кусок трубы необходимой длины. Заточите нижнюю часть цилиндра с внутренней стороны, чтобы инструмент хорошо входил в грунт. Выполните закалку заостренного участка для его упрочнения.
Перед тем как сделать желонку для скважины, найдите металлический шарик диаметром 40 мм (его размеры должны перекрывать 65-75 процентов внутреннего диаметра приспособления). Этот элемент клапана можно выточить на станке, отлить из свинца или вынуть от старого подшипника. Его нетрудно изготовить самостоятельно из резинового или пластикового мячика. Для этого шарик разрежьте пополам и наполните половинки дробью, перемешанной с любым водостойким клеем. После высыхания склейте обе части и прошлифуйте стыки.
Изготовьте из толстого листа металла заглушку диаметром 40 мм. Выточите в ней воронкообразное отверстие с наружным диаметром 40 мм и внутренним 30 мм. Размеры внутреннего отверстия можно увеличить, если снаряд будет плохо наполняться.
Проверьте прилегание шарика к седлу. Чем качественней обе поверхности, тем меньше грунта потеряется при подъеме желонки.
Другую сторону шайбы оставьте ровной, но нередко ее также делают воронкообразной с небольшим уклоном внутрь цилиндра.
Приварите шайбу к дну трубы, заведя ее внутрь на 10-20 мм. Установите в полость шарик. Чтобы он не поднимался слишком высоко, внутри цилиндра сделайте ограничитель, например, просверлите в стенке отверстие, установите в него болт, а головку прихватите сваркой. В противном случае грязь будет выпадать раньше, чем закроется клапан.
В верхней части снаряда закрепите несколько рядов проволоки или мелкоячеистую сетку.
Чтобы улучшить разрыхление песка и почвы, приварите к юбке желонки три клыка, выступающих на несколько сантиметров вниз.
Приварите к верхней части инструмента толстый прут, к которому привяжите прочный шнур или закрепите тонкий трос для его подъема. Поднимите изделие за шнур и убедитесь, что оно висит строго вертикально. Перекосы желонки не допускаются.
В верхней части цилиндра вырежьте специальные окна, которые помогут вытряхнуть грунт из нее.

Желонка с лепестковым клапаном изготавливается следующим образом:

Отрежьте из заготовки диаметром 70 мм кусок трубы длиной 800 мм. На одной стороне, на расстоянии 10 мм от торца, просверлите через цилиндр сквозное отверстие диаметром 6-8 мм.
Подберите болт, длина которого позволяет продеть его сквозь отверстия и наживить гайку. Он не должен касаться стенки скважины.
Вырежьте из обычной двухлитровой бутылки клапан овальной формы. Меньший диаметр элемента должен быть равен 70 мм, больший — на 20 мм больше.
Вставьте в отверстия цилиндра болт и прикрутите к нему в двух местах клапан проволокой диаметром 2-3 мм в четырех местах. Петли можно сделать заранее и установить в них болт при сборке конструкции.
Немного загните пластину и установите ее в трубу.

Желонка своими руками чертежи и фотографии: скважины сделать, чистка видео, изготовить под бурение устройство – Сайт о

23.12.2019

Очистка скважинного ствола от песка желонкой

Если в вашем распоряжении имеется хотя бы небольшой земельный участок, и при условии не слишком удалённых от поверхности подземных запасов живительной влаги, вы вполне можете решить самостоятельно вопрос снабжения дома качественной, и заметьте, бесплатной водой. А такой инструмент как желонка, может помочь вам не только пробить скважину, но и впоследствии осуществлять её периодическую очистку.

Что представляет собой этот инструмент, какие существуют его конструкции, и в чём их функционал? Как вообще может выглядеть желонка, своими руками изготовленная? Опираясь на чертежи и фотографии, мы представим подробную информацию — и очень надеемся, что она будет для вас полезной.

Общий принцип работы желонки

Даже если само бурение будет производиться без участия желонки, то в процессе очистки заилившейся скважины без неё не обойтись – особенно когда к водозабору нет доступа для тяжёлой техники. Но такие приспособления не продаются в хозтоварах, а состоят на вооружении занимающихся бурением организаций, и частнику ничего не остаётся, как изготовить нужный вариант своими руками.

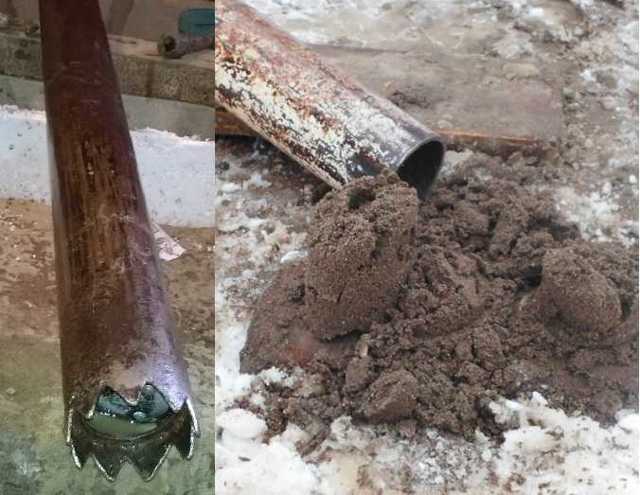

Так выглядит желонка, предназначенная для бурения

Конструкционно желонки бывают разными, но в любом случае понадобится пользоваться электрическим и сварочным инструментом, иметь определённые навыки токарно-слесарных работ. Если вы к этому готовы и есть соответствующие возможности, почему бы не сделать такое приспособление самостоятельно.

Как минимум, вам придётся резать толстостенную стальную трубу

Но для начала нужно точно понимать принцип его работы, а так же определиться с конфигурацией и структурой изделия.

Особенности конструкций

В основе любой желонки всегда стальная труба. На её конце обязательно должен быть клапан, который не даёт попавшему в неё содержимому вывалиться обратно. Именно его конструкция и является чаще всего отличительной особенностью инструмента. Клапан может представлять собой:

Шарик, перекрывающий зауженный вход в трубу.

Вариант с шаровым клапаном

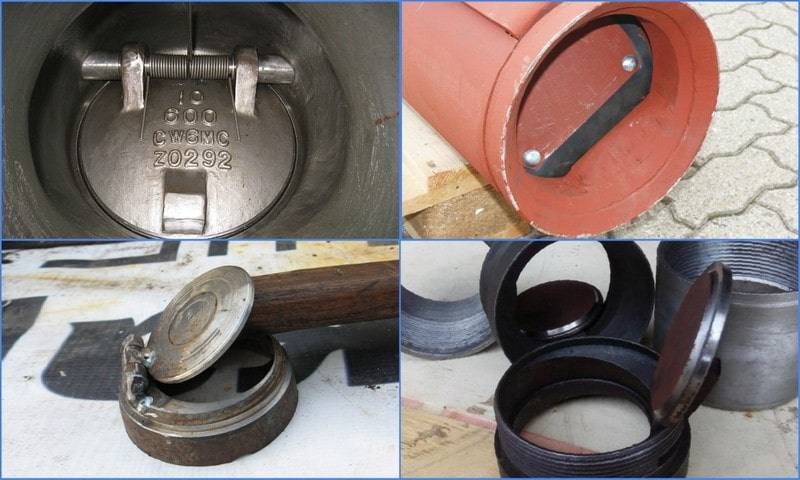

Откидную или складную пластинчатую заслонку.

Вариант со складным плоским клапаном

Примечание: Пластина может быть цельной либо состоять из двух лепестков, соединённых между собой пружинным механизмом, за счёт которого и перекрывается внутренний диаметр трубы.

И в том, и в другом случае принцип действия самой желонки одинаков. Опускаясь на дно при определённой скорости, усиленной собственным весом, ил или насыщенный водой песок снаружи оказывает на клапан давление. В результате заслонка открывает проход, пропуская внутрь всё, что может войти в трубу.
При обратном движении, когда её начинают поднимать на поверхность, песок, находящийся уже внутри, прижимает клапан к выходному отверстию, тем самым его запечатывая. Вода при этом может и вытекать из щелей, а твёрдое содержимое в любом случае остаётся в полости.
На поверхности желонку освобождают, после чего повторяют операцию. Если требуется не просто очистить дно, а, к примеру, углубить скважину, желонка должна иметь по нижней грани острые зубцы или винтовой механизм, превращающий её в бур.
Как вариант, грунт со дна скважины может попадать внутрь не через отверстие в торце, а через разрез на боковой поверхности. Такое приспособление имеет открытый или закрытый, но обязательно острый конец, разрыхляющий породу или осадок, и называется бур-ложкой.

В общем, приспособлению можно придать ту форму, которая нужна для выполнения конкретной функции. Проще всего сделать самостоятельно вариант с зубцами, нарезав их на конце трубы с помощью болгарки. При этом на втором конце либо нарезается резьба, либо внутрь устанавливается втулка, чтобы была возможность нарастить желонку при большой глубине проходки.
На корпусе трубы предусматривают сквозные отверстия, позволяющие вставить металлический прут или обрезок трубы, чтобы использовать его в качестве рычага для проворачивания желонки.

Примечание: Однако следует заметить, что бурить таким способом достаточно трудоёмко, и годится он только для неглубокой проходки.

Принцип изготовления

Другое дело – приспособление для очистки скважин с пластинчатой заслонкой, схемы устройства которой мы здесь представили:

Схема желонки с плоским клапаномЧертёж башмака для желонки с плоским клапаном

https://youtube.com/watch?v=yclwrzFybzY

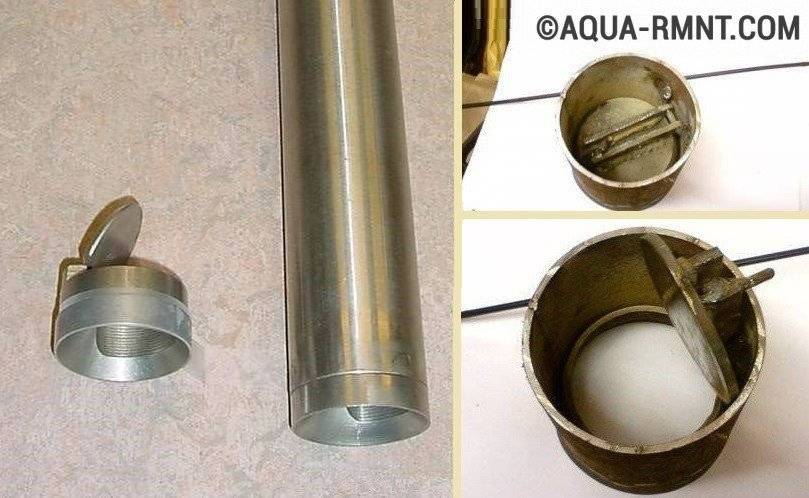

Желонка с плоским и шариковым клапаном

Основную сложность в такой желонке составляет её клапанная часть, и вот в какой последовательности она изготавливается:

Простая желонка для скважины своими руками, чертежи и фото

Итак, желонка может быть с плоским клапаном или круглым. Используются разные материалы, размеры, диаметры. А как непосредственно проходит процесс очистки? Процесс этот надежный, но трудоемкий. Правда, только первый раз обычно кажется сложным, потом все идет по накатанной схеме.

Очистка скважины желонкой:

Установите над скважиной треногу, сверху к ней прикрепите блок;
Привяжите к желонке через карабин трос или же крепкую веревку;
Если желонка очень тяжелая, то используется коловорот или лебедка;
Перекиньте через блок трос, желонку опустите на дно скважины;
Делайте это не с размаху, придерживайте трос, чтобы желонку не заклинило;
Работать рекомендуется в брезентовых перчатках, дабы трос не травмировал руки.

Когда желонка опустилась на дно, приподнимите ее на высоту 50 см и резко опустите. Клапан при ударе откроется, вода с песком поднимутся внутрь вашей желонки. И делать этот подъем/опускание нужно до той поры, пока желонка вся не заполнится. Почувствовать ее заполнение можно по весу. Потому желонку извлекают и прочищают. Получается, что работает она как ложка или как засасывающий прибор, который помогает пробить заилившееся дно и почистить его.

Использование желонки при бурении

При устройстве скважин в рыхлых, обломочных, сыпучих породах, наполненных водой, также можно использовать желонку. Правда, в этом случае инструмент делают длиннее (до 3-4 м), чтобы захватывать и поднимать наверх больше породы за один прием. Клапан выполняют из стальной пластины.

Для уплотнения используют кожу или резину.

Вместо троса применяют буровые штанги, для изготовления которых берут штанги газовые трубы, диаметр которых составляет 33, 42 или 48 мм. Известны случаи, когда бурение скважины желонкой ударным способом осуществлялось с помощью деревянных штанг, оснащенных металлическими наконечниками. Для изготовления буровых штанг использовали тонкослойную ель, ясень, дуб или лиственницу.

Как видите, изготовить желонку для периодической чистки неглубокой скважины можно и своими силами.

Хотя в продаже имеются и заводские модели. С помощью данного приспособления можно поддерживать скважину в исправном, рабочем состоянии и не оставлять дом без воды. Помните, что постоянный забор воды препятствует заиливанию скважины, а значит, и чистить ее придется реже.

Всё чаще водоснабжение в доме осуществляется из скважины при помощи компактной станции.

Но бывает, что через время водоскважина заиливается.При открытии крана вода какое-то время бежит, а потом начинает сосать воздух или идёт грязная жижа. Почистить источник можно инжекторным пистолетом или помпой.Если же это оборудование не доступно, может выручить простейший инструмент – желонка для скважины. Своими руками с её помощью можно прочистить и даже пробить новую скважину! Да и сам прибор легко сделать самостоятельно.
