Как сделать заземление в частном доме, на даче

Как сделать заземление дома своими руками?

На первом этапе требуется правильно определить оптимальную схему заземления в частном доме. Треугольная система считается более эффективной по сравнению с рядной схемой. Тем не менее, в каждом конкретном случае нужно подбирать тип заземления строго индивидуально.

Необходимые материалы и инструменты

От того, насколько правильно будут подобраны материалы и инструменты, напрямую зависит работоспособность самостоятельно сделанной системы заземления частного домовладения. Основные инструменты и материалы:

  • сварочный аппарат;
  • болгарка;
  • лопата штыковая;
  • перфоратор;
  • кувалда;
  • набор гаечных ключей;
  • нержавеющие металлические уголки 5х5х200 см или водопроводная стальная труба аналогичной длины и диаметром 32 мм;
  • металлические полоски размером 120х4х0,4 мм — три штуки;
  • полоса из нержавеющей стали размером 40х4 мм;
  • болты М8 или М10.

Для подсоединения системы заземления применяются медные провода, толщиной 6 мм2 или с большим сечением.

Последовательность работ

Изначально выбирается место для расположения заземляющей системы. Участок для заглубления конструкции должен быть вне досягаемости для людей или животных. Как правило, токовый отвод размещается вдоль ограждения за домовладением, на расстоянии метра от фундамента строения, после чего ограничивается невысокой контрольной загородкой безопасности.

Технология выполнения работ своими руками:

  • выкопать траншею в форме треугольника, имеющего стороны 120 см, глубиной 0,5-0,7 м;
  • прокопать траншею до крыльца домовладения;
  • подточить при помощи болгарки – кончики металлических уголков или труб;
  • в соответствии со схемой вбить подточенные электродные элементы на глубину почти два метра в грунт;
  • приварить к верхушечной части электродов металлические пластины таким образом, чтобы был получен треугольный каркас;
  • уложить стальную пластину в траншею, которая идет к крыльцу домовладения;
  • зафиксировать один конец стальной пластины к самой близкорасположенной вершине треугольника;
  • подсоединить кабель к пластине при помощи болта.

На заключительном этапе работ, выкопанная траншея с установленной металлической системой заземления засыпается грунтом.

При наличии на участке песчаных грунтов, с целью повышения токопроводимости земли требуется подлить обычный солевой раствор под все устанавливаемые в конструкции электродные элементы.

Проверка

Категорически нельзя пренебрегать проверкой системы заземления. Такие мероприятия позволяют удостовериться в качестве контактов и осуществляются посредством специальных измерительных приборов. Оптимальным является применение трехэлектродного метода с использованием вольтметра и амперметра. Источником электрического тока в этом случае может послужить традиционный трансформатор понижающего типа на 12-16 В.

Измерение сопротивления контура заземления

В настоящее время правилами не предписывается обязательный вызов сертифицированных электриков с целью прокладки заземления, поэтому подобные работы можно выполнять своими руками.

Тем не менее, важно помнить, что контур заземления целесообразно обустраивать на затененных участках и в строгом соответствии с требованиями, так как именно показатели влажности грунта и качество выполняемых работ оказывают влияние на функциональность самостоятельно выполненной заземляющей системы

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

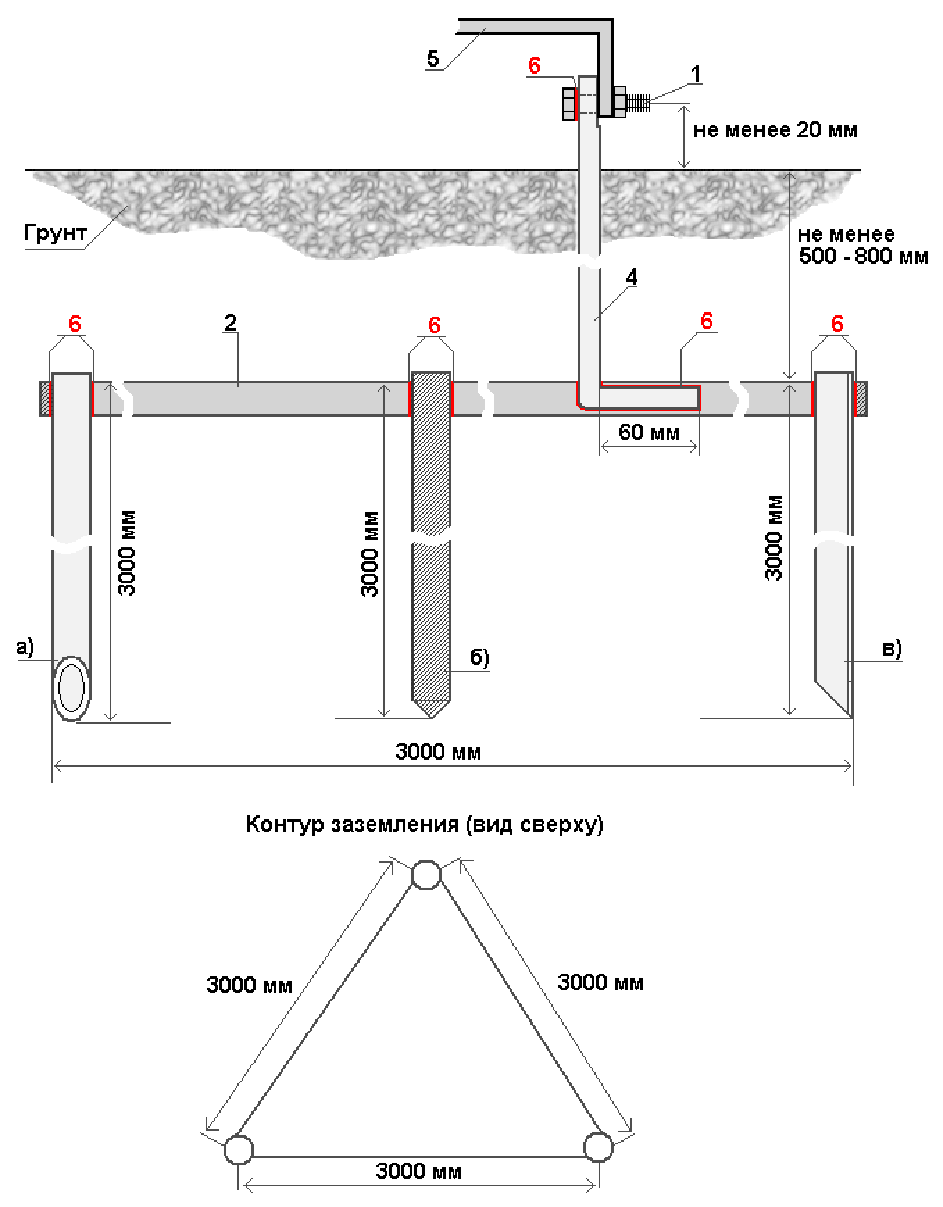

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Квартирное заземление

Электроснабжение жилых многоквартирных домов в СССР И РФ до 1997 г осуществлялось по схеме TN-C, с глухозаземленной нейтралью. Эта схема была абсолютно оправдана во времена небольшой насыщенности жилья электроприборами. Теперь же она имеет два существенных недостатка:

  1. Ток в нейтрали сам является электропомехой, значит схема мало пригодна в качестве рабочего заземления.
  2. Если на подстанции отгорает ноль, неизбежна серьезная авария. В квартирных розетках напряжение становится 380 В, из-за чего запитанные приборы взрываются, возгораются. И даже если этого не происходит, на металлических корпусах бытовой техники появляется напряжение в 220 В, и прикосновение к ним ведет к травмам со смертельным исходом.

Энергетики стараются держать ноль при любых обстоятельствах. Но остается актуальной проблема электромагнитной совместимости, поскольку отсутствует рабочее заземление. Именно поэтому новые СНиП и ПУЭ предписывают строителям запитывать новостройки по схеме TN-C-S, а также снабжать каждый дом контуром заземления. Что же касается защитного проводника, он разводится по квартирным розеткам стандарта «евро».

Чтобы узнать, имеется ли заземление на строении, достаточно заглянуть в домовой ЩВС (открыть его по первому требованию владельцев квартир обязан закрепленный за зданием электрик, осмотр производится также в его присутствии). Если от подстанции идут 5 кабельных жил, дом запитан по схеме TN-C-S, и ничего больше делать не нужно. Если же жил 4, работает схема TN-C, и нужно думать, как заземляться.

Важно

Самостоятельно сделать контур заземления для многоэтажки нереально. Потребуется разрешение от УК и ЖЭУ

Нужно будет сделать и утвердить проект. Также предстоит большой объем земляных работ на придомовой территории с привлечением спецтехники. Данный вопрос требует поквартирного решения. И оно заключается в защитном занулении и УЗО.

Какие схемы контуров заземления для частного дома можно изготовить своими руками: ищем решение

На нынешний день свою практичность доказали две конструкции заземлителей:

  1. Замкнутого типа – система собрана в виде треугольника из металлических элементов. Основное преимущество заключается в надежности, поврежденная перемычка между электродами не влияет на работоспособность системы – она будет функционировать с другой стороны.
  2. Линейного типа – штыри устанавливаются в одну линию и соединяются последовательно металлической полосой. Недостаток в том, что повреждение перемычки влечет выход из строя всей системы.

Домовладельцам, интересующимся, как правильно сделать эффективное заземление в частном доме, специалисты рекомендуют делать систему по схеме «треугольник». Так как по сути, объем монтажных работ не отличается от линейного типа, но эффективность замкнутой системы делает ее предпочтительнее. Кроме этого, возможен и собственный вариант в виде квадрата или овала.

Частые ошибки при монтаже заземления

Даже опытные мастера допускают оплошности, вот некоторые самые популярные ошибки:

  • Перед забиванием электрода его ставят строго вертикально. Если установить с отклонением, элемент не будет работать на всю длину.
  • При сложностях прохождения в грунт, меняют место. В сложных тяжелых почвах с вкраплением скальных пород заказывают буры и берут трубы, а не электроды. Под трубы выкапывают канавы – это практичнее, чем пробивать валуны.
  • Если штырь забили неправильно, вытаскивают его домкратом. При попытках расшатать и выдернуть, деталь сгибается. Кривой электрод не вбивают.
  • Перед тем как делать линейное заземление, просчитывают все размеры, подготавливают инструменты и материалы. Доработки по месту приводят к нарушению геометрии, неплотной стыковке элементов.
  • Используют оцинкованные заготовки. Обычая сталь быстро ржавеет, штыри с покрытием прослужат от 10 лет.
  • От дома до контура должно быть не менее 1 м. Близость конструкции к строению приводит к тому, что током бьется даже сырой подвал.
  • При обустройстве сети на 380 вольт сопротивление делают не менее 5 Ом.
  • Для сооружения контуров используют только сварку. Это нужно для повышения коэффициента надежности системы. Резьбовые соединения не применяют. Исключение – подсоединение медной шины, чтобы соорудить правильное зануление. В этом случае болт тоже выбирают из меди.

Работать удобнее вдвоем, поскольку вбивание стержня – это сложная физическая работа. На заглубление 3-4 элементов уходит до 4 дней, если длина штырей более 2,5 м, продолжительность работ увеличивается.

Виды заземления для частного дома

Выполняют контуры в форме овала, треугольника, линии, дуги или прямоугольных форм. Для частного дома выбирают треугольную форму отводов, поскольку ее проще всего соорудить и подключить. Но подойдут и прочие конструкции.

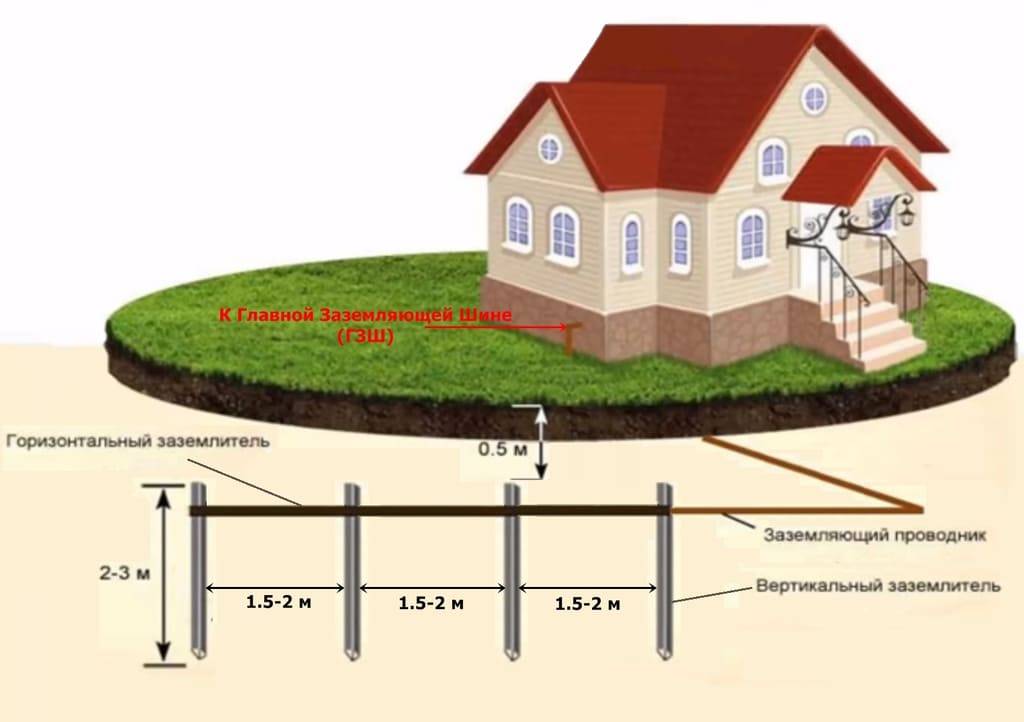

Линейное заземление

Если нет свободного участка достаточной площади, сооружают полукруглый отвод или выстраивают штыри в линию. Такой контур заземления в частном доме своими руками сооружают с учетом шага между штырями. Расстояние делают равным или большим, чем длина самих электродов. Минус метода – чтобы получить нужные параметры набивают большое количество электродов.

Заземление треугольником

Выбирают форму равнобедренной геометрической фигуры, поскольку при таком расстоянии на малой площади пользователь получает максимальную поверхность рассеивания токов. Затраты на сооружение небольшие, параметры полностью соответствуют нормативам.

Материалы для устройства заземления

Разобравшись с тем, нужно ли делать заземление в частном доме и какие бывают контуры, работу начинают с выбора материала.

Что потребуется:

  • Прутки сечением от 16 мм или уголки 50х50х5 мм. Берут штыри из черного металла. Арматуру не используют, поскольку каленая поверхность меняет распределение токов, в грунте элемент быстро приходит в негодность. Поэтому покупают именно пруток, не арматуру.
  • Толстостенные трубы из металла. Вариант только для засушливых регионов, во влажном грунте металл проржавеет. Трубы предварительно обрабатывают – сплющивают нижнюю часть в форму конуса. Нижнюю треть, погружаемую в грунт, оснащают отверстиями.

Длину стержней заземления выбирают от 2,5 м. Хватает обычно 2,8-3,0 м.

Глубина заземления

Требования СНиП:

  1. Стержень контура должен входить в глубину грунта ниже точки промерзания. От точки еще откладывают 0,6 м. Стандартом считают заглубление ниже уровня промерзания на 0,8-1,0 м.
  2. В регионах с сухим климатом не менее трети отвода погружают во влажный слой. Учитывают расположение грунтовых вод, при низком залегании зеркала, выбирают стержни необходимой расчетной длины.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Проверка готового заземления

После выполнения всех операций по монтажу и подключению контура заземления, необходимо провести его проверку методом измерения его электрического сопротивления. Параметры этой величины не должны выходить за пределы, указанные в нормирующих документах.

В домашних условиях можно воспользоваться простым методом проверки. Лампочка от 100 до 150 Вт подключается между фазой и заземлением.

Проверка исполнения заземления при помощи лампы

По свечению лампы делаются выводы:

если лампа не загорается – заземление сделано неправильно;

горение лампы неярким, тусклым светом говорит о некачественном соединении элементов контура заземления или соединений при подключении;

яркое горение лампы говорит о хорошей работе заземления.

При такой проверке, в случае наличия в цепи УЗО, оно может сработать, что говорит о рабочем состоянии контура.

Проверка с помощью мультиметра.

Проверка заземления мультиметром

Проводится она по следующей методике:

необходимо подать напряжение, включив вводной автомат;

на мультиметре выберите режим измерения напряжения;

присоединяем концы мультиметра между фазным и нулевым проводами. Прибор должен показать величину в районе 220 вольт;

подобный замер делаем между фазой и заземляющим проводом. Напряжение может немного отличаться от предыдущего измерения, но само его наличие говорит о присутствии заземления;

если напряжение отсутствует, то заземления нет, либо оно нерабочее.

Проверку можно доверить профессионалам. Такая проверка приведена в видео:

Проверка контура заземления профессионалами

Монтаж электролитического заземления

В комплект входят г-образный электрод из нержавеющей трубы, перфорированной, длинной три метра, заполненный специальным наполнителем, четыре мешка глинисто – графитного порошка, хомут с многожильным медным проводом, для подключения ко внутреннему контуру дома

Выкапывается траншея 50 сантиметров глубиной и 3 метра длинной. Дно траншеи посыпается глинисто графитной смесью, на неё укладывается электрод, согнутой частью вверх. На электрод высыпают оставшуюся часть глинисто – графитной смеси и засыпают грунтом.

На выходящую наверх часть электрода устанавливают хомут с многожильным проводом для соединения с шиной внутренней части заземления дома, надевают оголовок для обслуживания. Изолируют места контактов специальной лентой из комплекта с гидрофобным покрытием.  Времени уходит на монтаж – 3 часа.

Суть работы УЗО состоит в том, что оно фиксирует разницу между поступающим током и возвращающимся.  Если разница превысит допустимую норму срабатывает механизм отключения от подачи электрической энергии УЗО стала безусловным для социально бытовых сетей в частных домах, в квартирах, во влажных помещениях, где есть стиральные и посудомоечные машины, в детских комнатах, для защиты детей от поражения электрическим током.

При всём этом часто возникает вопрос – можно ли подключать УЗО без заземления?

Давно известно, что корпус каждого электрического прибора имеет свой потенциал, а разность между этими приборами не равняется нулю! А потому возникает необходимость в объединении всех приборов одной шиной, чтобы уровнять потенциалы.

Вот и получается, что без заземления никак не обойтись.  Ведь при нарушении изоляции УЗО будет ожидать утечки, а утечки нет, потому как нет заземления, а значит нет и утечки. Вывод — заземление необходимо.

В местах проживания где нет грунта, как такового, существует заземление «Елочка», получившее такое название за свою форму. Выбирают одну из стен, как правило глухую. На ней крепят куски металлической ленты, толщиной 6 миллиметров а шириной 8 сантиметров и соединяют их между собой на сварке так, что они становятся похожими на елочки.

Эти ёлочки соединяют между собой последовательно в одну схему, получая, тем самым, как бы емкость со своим потенциалом, способную рассеивать электрическую утечку.

Необходимые инструменты

Перед началом работ обязательно заготовьте все нужные материалы и инструменты. Вам понадобится:

  1. Сварочный инверторный аппарат с набором электродов 3 – 4 мм и маской.
  2. Болгарка с отрезным диском по металлу.
  3. Штыковая лопата, которую придется использовать для выкапывания ямы.
  4. Тяжелая кувалда.
  5. Гаечные ключи.

Также вам нужно будет подготовить набор материалов:

  1. Уголок из нержавейки длиной 2,5 метра и размерами 50х50 мм либо трубу диаметром 32 мм с толщиной стенки 3.5 мм. Также можно использовать толстую арматуру или металлическую квадратную трубу с площадью сечения не более 150 мм2.
  2. Полоску металла длиной 3600 мм, шириной 40 мм, толщиной 4 мм. Полоску нужно будет распустить по длине на три куска по 1200 мм. Ее можно заменить на уголок соответствующей толщины и ширины.
  3. Полоску из нержавеющей стали шириной 40 мм и толщиной 4 мм. Длина полоски – от места заземления до крыльца.
  4. Болты М10.
  5. Качественный медный провод с сечением 6 мм2.

Собрав все необходимые элементы, можно начинать сборку заземление в частном доме своими руками.

Роем форму под треугольник
