Выбор подходящего затвора с мягким седлом
Большое распространение получили варианты исполнения затворов с мягким седлом. Это связано с тем, что они характеризуются большей герметичностью в сравнении с обычными вариантами исполнения. Основными рекомендациями по выбору подобной конструкции можно назвать нижеприведенные моменты:
- При выборе учитывается тип и температура среды.
- Учитывается химическая и термическая стойкость применяемого уплотнительного материала при изготовлении седла.
- В большинстве случаев основные элементы конструкции изготавливаются из высокопрочной стали.
Не рекомендуется приобретать запорный механизм с уплотнителем EPDM при температуре среды выше 70 градусов Цельсия
Кроме этого, рекомендуется уделять внимание продукции, которая производится известными производителями. Только в этом случае заявленные эксплуатационные характеристики будут соответствовать реальным
Низкокачественные механизмы от китайских производителей, как правило, служат не долго и устанавливаются только в неответственных бытовых системах.
В заключение отметим, что затвор с электрическим приводом должен устанавливаться только с учетом безопасности. Это связано с подводом электрического тока к приводу. Если устройство устанавливается под открытом небом, то следует обеспечить герметичность подключения. В противном случае слишком высокая влажность может стать причиной короткого замыкания. Кроме этого, конструкция не обладает высокой устойчивостью к механическому воздействию.
Какими нормативами регулируются требования к размерам и параметрам продукции
Базовые технические характеристики затворов определяются рядом действующих нормативов:
для запорных:
— (PN≤25) – 12251-89 (по согласованию с заказчиком, производитель может руководствоваться иными нормативами);
— 25
- регулирующих и запорно-регулирующих (PN≤250) – 25923-89 (иные, по согласованию или согласно требованиям КД);
- давление номинальное – 236349-84
- номинальные диаметры задаются нормативом 28338-89;
- климатическое исполнение задаётся – 15150-69;
- присоединительные размеры – 33259-2015 (для всего диапазона), 9399-81 для изделий 200
- требования установлены нормативом 33259-2015.
О конструкции дискового затвора и об эксцентриситете в трубопроводной арматуре
Самый простой вариант конструкции дискового затвора ─ затвор без эксцентриситета ─ вращающийся на валу диск, помещен в корпус, представляющий собой короткий отрезок трубы. Ось вращения диска пересекает ось уплотнительного седла. Полный угол поворота ─ 90 градусов. В открытом до конца положении, когда диск устанавливается вдоль оси корпуса, движение потока испытывает с его стороны минимальное сопротивление.
Дисковые затворы с симметрично установленным диском, как правило, используют в трубопроводах с низким давлением.
Значительным шагом вперед в развитии дисковых затворов стало расположение диска с эксцентриситетом. В этом случае ось, вокруг которой происходит вращательное движение диска, смещена относительно своего «классического» (когда она пересекает ось уплотнения) положения.
Эксцентриситет может быть двойным и даже тройным. Добиваются его, сдвигая ось вращения диска не только относительно оси симметрии уплотнения (трубопровода, корпуса затвора), но и относительно центра самого диска.
Такое техническое решение принесло сразу несколько существенных преимуществ.
Удалось обеспечить коническое прилегание диска к уплотнительным поверхностям, гарантирующее их надежный контакт по всей площади соприкосновения. Выход диска из этого контакта происходит уже при минимальном угле открытия. Такое немедленное отделение, не сопровождающееся деформациями и проскальзыванием, исключает трение, которое, имей оно место, приводило бы к быстрому износу уплотнений. При возвращении диска в положение «Закрыто» снова обеспечивается очень высокая, вплоть до класса A, герметичность.
Дисковые затворы с двойным или тройным эксцентриситетом способны работать в более тяжелых условиях, чем затворы с симметричным диском. Им не страшны воздействие агрессивных рабочих сред, повышенные давление и температура, увеличился их ресурс (число циклов срабатывания) и, соответственно, вырос срок службы.
Диск затвора имеет форму круга с отношением толщины к диаметру меньше единицы. Он может быть плоским или двояковыпуклым (в форме линзы).
Используются диски с диаметром, превышающим величину проходного отверстия в корпусе, и потому обеспечивающие положение «Закрыто», будучи расположенными под углом к его поперечному сечению.
От конструкции и качества диска во многом зависят запорные и регулирующие характеристики дискового затвора. Диски стараются делать максимально обтекаемыми, чтобы свести к минимуму гидравлические потери.
Отличаются поворотные дисковые затворы по диаметру, типу уплотнений
Дисковые поворотные затворы – это один из видов трубопроводной арматуры, который достаточно востребован на современном рынке. Данный вид оборудования монтируется в трубопровод путем фланцевого соединения и выполняет две основные функции – запорную (перекрывая внутренний поток рабочей среды в трубопроводе) и регулирующую.
Элементом запирания в затворах поворотного типа выступает дискообразная плоская часть, которая располагается внутри трубы и имеет практически равный диаметр с внутренним диаметром трубопровода. Через привод, поворачивая диск вокруг собственной оси перпендикулярно потоку рабочей среды, происходит запирание и регулировка всей транспортной системы трубопровода.
Популярность дисковых поворотных затворов на рынке трубопроводной арматуры обуславливается экономическими и техническими факторами. С экономической точки зрения поворотные дисковые затворы – оборудование сравнительно низкой стоимости, так как имеет простую конструкцию, небольшие габариты и, соответственно, на их изготовление уходит значительно меньше сырья, что отражается на цене.
Эти же факторы являются и техническим преимуществом: простота конструкции затворов не требует постоянного или периодического технического обслуживания, реже случаи необходимости ремонта или замены (да и сам ремонт или замена – для поворотных затворов процедуры необременительные). Небольшая масса позволяет устанавливать поворотные затворы на трубопроводы, где недопустима установка массивного оборудования.
Кроме этого, такой вид трубопроводного оборудования не имеет зон скопления твердых элементов и грязи. К недостаткам поворотных затворов можно отнести большой крутящий момент, возможность гидроударов в конце хода, а также ограничения по использованию (не подходят для трубопроводов с высоким внутренним давлением рабочей среды, а также с малым диаметром).
В целом, поворотные дисковые затворы можно охарактеризовать следующим образом:
• просты и удобны в монтаже ввиду небольшого веса и монтажной длины (удобны для установки в условиях ограниченного доступа);• имеют низкий коэффициент гидравлического сопротивления;• обеспечивают регулирующую функцию;• не нужны камеры для установки на теплосетях;• имеют широкий диапазон диаметров (изготавливаются также и для трубопроводов с большим диаметром);• простота замены уплотнительной манжеты;• устойчивы при больших перепадах внутреннего давления рабочей среды (но в пределах допустимой нормы);• неспособны «прикипеть»;• низкая стоимость.Отличаются поворотные дисковые затворы по диаметру, типу уплотнений (эластичное – на диске или в корпусе и металлическое), по типу привода (ручной, пневмогидравлический, электрический), по типу подсоединения (фланцевые, межфланцевые и с патрубком для приварки), по материалу изготовления (из нержавеющей или углеродистой стали). Поворотные дисковые затворы с успехом применяют на трубопроводах систем вентиляции и кондиционирования, отопительных систем (с рабочим давлением до 16 бар), в промышленности для транспортировки нефтепродуктов, пара, воды и т.д.
Далее: Многообразие трубопроводной арматуры и типы
Принцип действия шарового крана.
Шаровый кран – один из самых надежных элементов запорной арматуры. Краны такого типа обеспечивают очень хорошую возможность полного перекрытия потока, в случае поворота запорного элемента на четверть оборота (90°). К достоинствам шарового крана следует также отнести низкое время закрытия, и низкую вероятность протечки, в случае износа уплотнения
Шаровые краны можно разделить на неполнопроходные, и полнопроходные. Неполнопроходной кран в открытом состоянии имеет диаметр прохода меньший, чем диаметр трубопровода, полнопроходный кран имеет диаметр прохода равный диаметру трубопровода. Полнопроходный шаровый кран более эффективен, т.к. позволяет свести к минимуму падение давления в клапане.
Шаровые краны рекомендуются только для использования в полностью открытом, или полностью закрытом положении. Они не приспособлены для точного регулирования потока, или функционирования в частично открытом положении, так как создается избыточное давление на часть корпуса, что может привести к его деформированию. Деформирование корпуса приводит к протечкам и поломкам.
Технические характеристики, размеры, диаметры
Сегодня в нашей производственной компании в продаже имеются обратные клапаны диаметров ДУ 50 мм, 80 мм, 100 мм, 150 мм, 200 мм.
Технические характеристики:
- Номинальное давление 1,6 МПа.Температура рабочей среды до + 130 °C.Рабочая среда в виде питьевой и технической воды, сжатого воздуха, различных неагрессивных жидкостей, а также пара низкого давления.Герметичный затвор класса А.Рукоятка в виде фиксирующей ручки или специального редуктора.Наличие ручного привода.
В нашей производственной компании клиенты в любой момент могут легко подобрать самые подходящие размеры дисковых затворов.
Сегодня купить дисковый затвор в Москве можно в нашей производственной компании. Основными преимуществами таких востребованных на современном рынке устройств являются:
- Небольшие габаритные размеры, а также лёгкий вес.Малозначительное гидравлическое сопротивление.Достаточно простая конструкция, а также небольшое число деталей.Отсутствие пустых мест для скопления загрязнений.Нет необходимости осуществления специального ухода.Лёгкий проводимый монтаж, достаточно простая несложная эксплуатация.Использование на трубопроводах с достаточно большим диаметром.
Выше найдете полный ассортимент и прайс-лист на поставляемые нами дисковые затворы, реализуемые нашей производственной компанией. Стоимость изделий доступна всем категориям обращающихся в нашу компанию клиентов.
Цены в нашей компании вполне соответствуют их высокому уровню качества. Главные преимущества длительного и взаимовыгодного сотрудничества с нами:
- Оперативная доставка оформленной и приобретённой продукции.Помощь опытных высококвалифицированных сотрудников.Тщательный контроль качества произведённых нашими специалистами затворов.Предоставление достаточно длительного гарантийного срока на производимые изделия от нашей компании.Доступные цены на такую продукцию, как обратные клапаны для оснащения трубопровода.
Мы рады предложить клиентам различные виды затворов только собственного создания, изготавливаемые на нашем заводе. Необходимые материалы, а также комплектующие обязательно проходят тщательный контроль, а подготовленная продукция подвергается тестированию.
Процесс сборки изделий осуществляется высококвалифицированными сотрудниками нашего производства.
Технологический производственный процесс включает четыре стадии:
- Проведение механической корпусной обработки, осуществление покраски.Сборка.Осуществление тестирования.Упаковка.
Наша компания выполняет взятые гарантийные виды обязательств, проводит гарантийный, а также послегарантийный необходимый ремонт изготовленных затворов.
Если необходима недорогая и очень надёжная специальная запорная арматура — рекомендуем обратиться именно к нам. Мы будем рады сотрудничеству!
Конструкция поворотного дискового затвора состоит из трех главных частей:
Все технические особенности этой трубопроводной арматуры можно разделить относительно этих трехосновных составляющих.
Специфика и характеристики дисковых фланцевых затворов
Проектирование систем с применением фланцевых дисковых задвижек и кранов обязательно учитывает и особенности конструкции самого крана. В большинстве случаев для систем горячего и холодного водоснабжения, канализации, подачи охлаждающих жидкостей и воздуховодов применяют два вида корпусов оборудования: чугунный литой корпус и корпус из стали.
Чугунное литье обеспечивает надежность и долговечность конструкции, обеспечивает сохранность оборудования и четкое положение фиксации диска во время фиксации положения в определенном положении. Чугун способен выдержать большое давление, правда, при условии того что литье было выполнено качественно и не имеет скрытых дефектов. Чугунные корпуса чаще всего используются в трубопроводах общего назначения, эта сфера применения вполне удовлетворительно заполняется приборами из этого материала.
Стальной корпус чаще всего предназначается для специальных условий эксплуатации. Высокое давление, большие размеры трубопроводов и специальные рабочие потоки внутри магистралей требуют применения материала способного более качественно отвечать условиям эксплуатации, чем прочный, но хрупкий чугун.
Сталь как в обычном исполнении, так и в виде нержавеющих и специальных марок более пластичный материал, а значит и способный выдерживать перепады нагрузок. Кроме этого, у стали есть одно неоспоримое преимущество — из стальных листов есть возможность сделать корпус затвора практически любого диаметра. Именно поэтому стальные дисковые затворы нашли свое применение в трубопроводах высокого давления, магистралях для специальных сред и на производствах, требующих перекачку веществ высокой химической чистоты.
Классификация

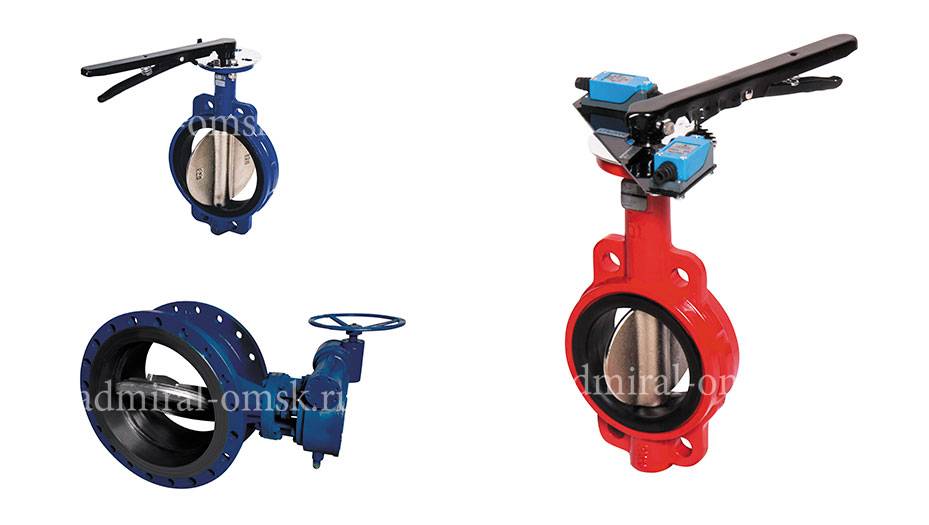

Тип присоединения
По типу присоединения:
- Межфланцевые (стяжные) – затвор располагается между фланцами трубопровода и сквозными шпильками стягиваются
- Фланцевые – затворы, которые имеют собственные фланцы и прикручиваются к каждому из фланцев трубопровода
- Под приварку – затворы с приварным соединением к трубопроводу
- Муфтовые – соединяются с трубопроводом при помощи муфт
Материал уплотнения в затворе
Возможные варианты:
- Эластичное уплотнение
- Металл по металлу
Материал седлового уплотнения, с которым контактирует рабочая среда в 90% случаях EPDM (этилен-пропиленовый каучук). Существует огромный список веществ, которым подходит данный материал.
Второй вариант уплотнения – это NBR (бутадиен-нитрильный каучук). Основное применение – это рабочие среды, где могут быть различные продукты переработки нефти или растительного масла.
По температуре EPDM идет на достаточно широкий диапазон – это от -25 до +130 градусов. NBR идет на температуру от -15 до +80 C.
Есть еще такой материал как витон. Он обладает отличной химической стойкостью к различным агрессивным средам, имеет достаточно широкую температуру применения до 180 C.
По типу привода
- Электрический
- Пневматический
- Гидравлический
- Ручной
- Ручной с редуктором
- Под дистанционное управление

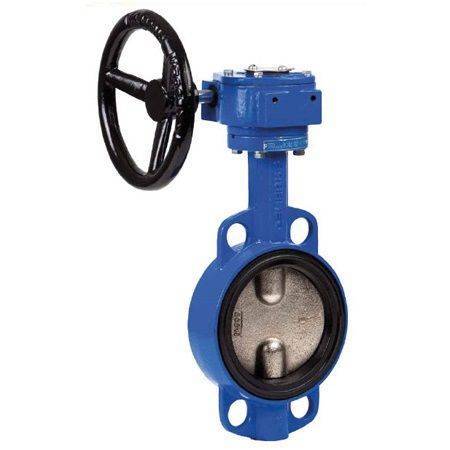

Затворы могут управляться рукояткой на малых диаметрах, где не надо прикладывать большие усилия для открытия-закрытия. С рукояткой они идут до DN 300, но начиная с DN 200, мы уже рекомендуем использовать редуктор.
Второй исполнительный механизм – это, непосредственно, сам редуктор. Редуктор можно поставить начиная от DN 40.
Четверть-оборотный электропривод, который ставится напрямую на фланец затвора. Напрямую четверть-оборотные электроприводы ставятся до DN 600 включительно. Что касается затворов больших диаметров, там мы управляем уже через редуктор, если требуется автоматизация, многооборотным электроприводом. То есть, на сам затвор устанавливается четверть-оборотный редуктор, а на входной вал четверть оборотного редуктора устанавливается многооборотный электропривод, и таким образом, происходит управление.
Это оправдано с экономической точки зрения, потому что для управления большим затвором нужно очень мощный привод устанавливать напрямую, а так мы при управлении через редуктор, используя многооборотный привод менее мощный и более дешевый.
По положению затвора
По исходному положению ЗЭл (РЭл) затвора:
- НО – затвор открывается при прекращении подвода энергии, создающей перестановочное усилие
- НЗ – затвор закрывается при прекращении подвода энергии, создающей перестановочное усилие
По наличию эксцентриситета
По наличию эксцентриситета:
- без эксцентриситета
- двойной эксцентриситет – это смещение поворотной оси диска затвора в двух плоскостях
- тройной эксцентриситет – помимо смещения поворотной оси, идет изменения геометрии формы диска
Нож
Таким образом шибер или нож могут быть представлены в виде толстой плиты, в которой уплотнительные поверхности будут расположены параллельно. В самой плите проделывается небольшое отверстие, которое должно располагаться напротив патрубков при обустройстве шибера с проходным отверстием.
Если отверстие находится против патрубка, то задвижка будет находиться в положении «открыто». В тот момент, когда оно начинает сдвигаться и происходит закрытие. Кромка у ножа может быть острой для того, чтобы иметь возможность отсекать рабочий поток, в котором присутствуют различные твердые примеси, которые могут помешать задвижке опуститься вниз.
Скошенный край позволяет отсекать жидкость словно масло, что позволит перекрыть проход в кратчайшие сроки даже при условии работы с самыми вязкими составами. Для изготовления штоков с шибером принято использовать высококачественную сталь.
Нож подлежит регулярной полировке, ведь только так можно обеспечить идеальный показатель скольжения в тех местах, где происходит контакт с уплотнителем. Таким образом, удалось избежать возможного заклинивания и торможения в процессе эксплуатации агрегатов. Это актуально еще и тогда, когда в жидкости содержится огромное количество всевозможных соединений.
Конструктивные и функциональные преимущества затворов Tecofi
Чугунные затворы дисковые поворотные Tecofi с межфланцевым типом присоединения удобны в монтаже и обслуживании. Межфланцевый тип присоединения позволяет легко встраивать арматуру в контуры, без необходимости резки демонтировать на случай ремонта, ревизии.
Эксплуатационный ресурс изделий – 40-45 лет. Долговечность и исключительная надежность затворов поворотных дисковых Текофи обуславливается удачной конструкцией, материалами изготовления. Корпус аппаратуры изготавливается из ковкого серого чугуна, покрывается термообработанным порошковым составом. Изнутри корпус выстилается износостойкими полимерами, которые адаптированы к термическим нагрузкам, силовым воздействиям. Затворы выполняются из ковкого чугуна или нержавеющих сталей, уплотнение затвора – из каучука EPDM.
Весомыми аргументами в пользу того, чтобы купить затвор Tecofi является то, что арматура:
- используется не только в качестве запорной, но и регулирующей;
- обладает сравнительно небольшой строительной длиной и весом;
- обеспечивает 100% герметичность в двух направлениях потока (двунаправленное действие);
- поддерживает постоянную величину поворотного момента при открытии-закрытии, за счет чего плавно перекрывает поток;
- обладает высокой ремонтопригодностью, может быть теплоизолирована;
- создает условия для тонкого регулирования за счет прочной рукоятки с пронумерованной зубчатой гребенкой.
Запорно-регулирующие затворы Текофи характеризуются небольшим гидравлическим сопротивлением за счет уменьшенной толщины диска и прочно посаженного штока, состоящего из двух частей. Эффективная защита корпуса изнутри и снаружи многократно повышает надежность оборудования, увеличивает его эксплуатационной потенциал.
Доставка до объекта заказчика осуществляется двумя способами. Затворы поворотные Ду-80 Tecofi VPI4448-EPDM доставляются собственным транспортом или любой транспортной компанией за счет клиента, если необходимо получить заказ за пределами Московской области.
Цена на дисковый поворотный затвор Ду-80 Tecofi VPI4448-EPDM зависит от общей суммы заказа и количества оплаченных счетов в прошлом периоде. Скидка от объема проставляется на весь заказ автоматически и не зависит из каких позиций сформирован счет или коммерческое предложение.
Затвор дисковые Ду-80 Tecofi VPI4448-EPDM — это стандартная позиция и подходит для установки в большинстве случаев монтажа трубопроводных систем водоснабжения, отопления, канализации и пр. Если нужны подробные характеристики или размеры, то запросите паспорт на данный затвор у наших вежливых операторов.
- Категории:
- Затворы Tecofi VPI4448
- Затворы
- Затворы Ду-80
Напишите или прикрепите заявку и свои реквизиты — и мы сможем выслать Вам счет в течение 30-60 минут.
Сферы применения
Затворы дисковые межфланцевые используются в системах канализации, водоснабжения, отопительных магистралях.
Помимо данных сфер они также популярны и в следующих средах:
- Системы кондиционирования и вентиляции. Затвор выполняет свою основную роль – перекрытие системы с целью прекращения подачи эксплуатируемой среды.
- Системы пожаротушения. Затвор является элементов аварийного прекращения водяного потока.
- Системы подачи газа и других парообразных веществ.
- Устройства, которые обеспечивают транспортировку нефтепродуктов, не имеющих в своей структуре агрессивных веществ.
Дисковый затвор выполняет важную функцию прекращения подачи жидкости, его устанавливают в обязательном порядке. Наличие такого устройства позволяет перекрывать систему для проведения технического осмотра или ремонтных работ.
Обслуживание и ремонт дисковых затворов
В отличие от обычных задвижек дисковые затворы легче в обслуживании и ремонте. Отсутствие в конструкции сложных узлов и механизмов позволяет продлить срок службы прибора, а сам процесс ремонта свести к полной замене резинотехнических изделий и прокладок.
По опыту работы с дисковыми чугунными затворами самым узким местом этого прибора выступает уплотнительные манжеты и резинки на поворотном диске. Работа в агрессивных средах или в водопроводной воде с большим содержанием извести или железа приводит к тому что на всех внутренних поверхностях образуется слой нерастворимых отложений.
При закрытии или открытии диска эти отложения не дают возможности плотно закрыть диск и, таким образом, кран не обеспечивает герметичность. В отличие от чугунных задвижек обычной конструкции, сальниковый узел в дисковых моделях не подвержен большому износу, разве что, если кран не используется 5-8 раз в час. Здесь диск поворачивается на валу вокруг своей оси, а не движется вдоль нее.
Поворотный затвор
Поворотный затвор применяется в системах отопления в качестве запорно-регулирующего элемента, который не требует особого технического обслуживания. Монтаж арматуры происходит между ответными фланцами. Герметичность обеспечивает специальное седло. Направление движения теплоносителя может быть любым.
Технические характеристики
Поворотный затвор – это арматура межфланцевой конструкции с запорным механизмом в виде диска внутри. Корпус изготавливается из серого чугуна, литой или нержавеющей стали. Материал выбирается в зависимости от типа теплоносителя и его состава. Устройство состоит из следующих элементов:
- диск поворотный;
- кольцевой уплотнитель;
- корпус;
- шпиндель (поворотный вал).
Корпус и диск должны выдерживать большие перепады температур и давлений, поэтому их производят из стали, которая также способна переносить высокие рабочие параметры, а уплотнение должно выдерживать агрессивную среду.
Принцип работы
Поворотный затвор – это лучшая запорная арматура, которая имеет свойство регулировать поток теплоносителя в системе отопления. Устройство работает по следующему принципу: диск внутри корпуса, делая поворот на 90°, регулирует поток теплоносителя. Если надо уменьшить поступление жидкости рычаг поворачивают, не доводя до конца.
В работе запирающего механизма участвует диск и седло, в котором находятся уплотнительные элементы. Конструкция седла бывает съемной и монолитной. В виде уплотнителей применяют резину, металл, фторопласт и другие подходящие материалы. Для отопительной системы рекомендуется использовать резиновый уплотнитель.
Поворотный затвор работает с помощью ручной силы (ручное управление) или в некоторых случаях применяется механический привод. Выбор зависит от диаметра трубы, на которую предполагается установить арматуру.
Преимущества
Поворотный запорный механизм имеет следующие достоинства:
- высокие показатели герметичности при закрытии в обоих направлениях;
- маленький вес;
- небольшие габариты;
- компактность;
- минимизация нагрузок на трубопровод;
- простота монтажа даже в труднодоступных местах;
- большая область применения;
- доступная стоимость.
Правила монтажа
Поворотный затвор отличается межфланцевым присоединением к трубопроводу. Перед работой уплотняющий вкладыш, который соединяется с фланцами, обрабатывают силиконовой смазкой.
Запорную арматуру устанавливают при любом направлении потока теплоносителя в любом положении. Монтаж дисковых поворотных затворов дополнительных прокладок не требует. Для установки устройства рекомендованы воротниковые фланцы с диаметром аналогичным запорному механизму с ГОСТом – 12821-80.
Особенности
Приобретая поворотный затвор надо очень серьезно отнестись к техническим показателям арматуры, производителю и покупателю. На нашем сайте предоставлены только качественные и популярные модели. Мы предлагаем самые привлекательные цены, гарантию качества, удобные методы доставки и оплаты.
Купить все устройства для отопительной системы можно с помощью электронной почты, по телефону, в один клик на веб ресурсе или даже с помощью функции обратной связи.
Особенности шиберных затворов
Одной из основных особенностей шиберного затвора по праву можно считать его инертность. Это происходит вследствие того что для полного перекрытия потока требуется определенное количество времени из-за того что ножевому затвору необходимо преодолевать определенное сопротивление среды.
Для того чтобы постараться снизить продолжительность срабатывания устройства многие пользуются следующими методами:Выполняют заточку ножа, что позволяет уменьшить усилие резания среды;Осуществляют уменьшение толщины ножа;Производят полировку ножа.Также пристальное внимание при приобретении шиберного затвора необходимо уделять качеству материала, из которого непосредственно изготовлен нож. Материал обязательно должен быть устойчивым к истиранию
Кроме этого обязательным условием качественного изделия считаются изготовленные из стойкой резины уплотнения.
Еще один немаловажный момент – это фирма-производитель шиберного затвора. Лучше всего отдавать предпочтение только проверенным компаниям, которые с положительной стороны зарекомендовали себя, даже несмотря на то, что стоимость на такие изделия может быть значительно выше, но все дополнительные затраты обязательно окупятся в процессе эксплуатации.
