Выбивает пробки при включении стиральной машины: ищем причину в проводке

Из-за системы электропитания автомат УЗО выбивает в следующих случаях:

• Когда УЗО низкокачественное, малой емкости или неправильно отрегулированное. Это самый распространенный вариант, возможен при включении любой функции стиральной машинки, даже при сливе воды. Чтобы забыть о проблеме, достаточно отрегулировать или заменить сам автомат. (См. также: Как выбрать автомат (УЗО) для стиральной машины?)
• Повышенная нагрузка на счетчик. При включении машины необходимо отключать другие мощные электроприборы, например, микроволновку или электроплиту.
• Нарушение целостности электропроводки или розетки. Для их проверки нужно подключить электроприбор такой же мощности. Когда повторно вылетает автомат УЗО, значит, причина в проводке.

Регулировку или замену УЗО должны проводить специалисты. Иначе самовольное вмешательство в автомат, счетчик или пробки чревато перегревом электросети и воспламенением.

Выбило пробки — основные причины

Существует три основных причины, по которым выбивает пробки

1. короткое замыкание — моментальная перегрузка;
2. превышение номинальной нагрузки;
3. неисправность самого прибора.

Короткое замыкание

Самая опасная причина выбивания пробок – это замыкание. Его может спровоцировать плохо защищенная или оплавленная изоляционная оболочка проводов, сгоревший электроприбор, а так же попадание в него воды, .

Короткое замыкание

Как это происходит? Мгновенно падает напряжение, в следствии чего перегорает проводка, а в самом критическом случае — возникает пожар. Вызвать такую аварийную ситуацию способна некорректная коммутация аппаратуры, повредившаяся изоляция, протечка воды на проводку.

От быстроты реакции защитного устройства зависит количество ущерба, нанесенного коротким замыканием. Известных случаев много. Например, короткое замыкание при включении света. Его провоцируют замкнутые оголенные провода, которые находятся в патроне, в некоторых ситуациях сама лампа становится источником проблемы. Тогда короткое замыкание возникает внутри колбы, к счастью это явление не приводит к серьезным последствиям: из строя выходит только лампа.

Превышение номинальной нагрузки

Такое происшествие не носит критически печальный характер. Виновными зачастую являются сами хозяева. Причиной перенапряжения сети может стать: включение нескольких электроприборов в одну розеточную группу. Из-за разницы между пусковым и рабочим током, когда первый несколько превышает второй и возникает превышение нагрузки.

Превышение номинальной нагрузки

Мощные агрегаты — например, бойлеры, стиральные машины, холодильники, представляют собой большую опасность. Они могут спровоцировать при пуске сильный скачок тока в электроцепи. Чтобы этого избежать, необходимо всегда тщательно контролировать все приборы, включенные в конкретную розеточную группу. Это относится как к их количеству, так и к мощности.

Неисправность оборудования

Любая конструкция всех времен — будь то старые пробки, или автоматические, могут рано или поздно выйти из строя. Особенно автомат, поскольку он является сложным устройством. Или происходит сбой в работе, в этом случае нельзя исключать ни какие варианты. Решение одно — покупка нового аппарата, современного. Главное понимать, что — внезапная поломка мощной бытовой техники — ведет к срабатыванию механизма защиты.

Неопознанные причины

Если часто выбивает пробки в счетчике без особых последствий, возможно причина кроется в перенапряжении сети. Включив в одну ветвь сразу нескольких приборов, вы рискуете превысить допустимый номинал. У автомата он составляет 16 ампер, а у одной пробки – не более 2,5кВт.

Перегрузка сети

Еще одним неприятным «сюрпризом» могут стать провода в старых домах, построенных еще во время существования Советского Союза. В тот период времени не было такого потока бытовой техники и соотвественно ее суммарная мощность была значительно меньше. Поэтому электроцепи не подвергались большим нагрузкам. Старые провода совсем не предназначены для того изобилия приборов, которое существует теперь практически в каждом доме. В этом случае единственный путь обезопасить себя от постоянно выбиваемых пробок — поиск и замена потенциальных слабых участков.

Какие лучше использовать провода для проводки в квартире или доме, читайте тут.

Избыточная влажность — тоже может спровоцировать выбивание пробок. Воздух имеет достаточно сильное электрическое сопротивление. Если он влажный, это свойство теряется. Поэтому в помещениях с повышенной влажностью: в банях, подвалах, ванных комнатах обустройством розеток должен заниматься профессиональный электрик. У него есть специальный набор устройств для монтажа, имеющий довольно высокий уровень защиты от влаги.

Плохой контакт на клеммах также может стать причиной срабатывания автоматического защитного оборудования. В частности мягкие алюминиевые проводники могут послужить причиной выбивания пробок. Ослабленный контакт неизбежно приводит к нагреванию аппарата. На такие изменения реагирует тепловой расцепитель (биметаллическая пластина), и как результат возникает срабатывание защиты. Для защиты необходимо хотя бы раз в год устраивать проверку клемм с помощью электрика.

Причины поломки в стиральной машинке

Теперь рассмотрим причины, когда неисправность связана с самой стиралкой.

Здесь вариантов повреждения гораздо больше:

замыкание или пробой ТЭНа

дефект вилки или кабеля в самой машинке

Такое чаще всего видно даже визуально. Достаточно внимательно осмотреть все контакты с обоих сторон.

Вилку разобрать вы не сможете, она идет литой. Но целостность изоляции проследить возможно.

повреждение двигателя (попала вода из-за прохудившихся уплотнительных прокладок)

неисправность сетевого фильтра или платы управления

Начинать поиск всегда нужно с самой частой поломки – неисправности тэна. В 2/3 случаев, именно из-за него отключается автомат и УЗО.

Опять же все можно выявить без приборов. Как это сделать?

Порядок действий при отсутствии напряжения

Ниже вам предлагается ответ на вопрос “выбило пробки в квартире, как включить свет”. В первую очередь необходимо выяснить, почему выбивают пробки на счетчике. Сам электросчетчик находится в щитке, который находится как правило на входе. Если у вас в счетчике стоят пробки с плавким предохранителем, то просто посмотрев на них причину не выяснишь, также как и не поймешь: сработало защитное устройство или нет.

Хорошо, что в счетчиках нескольких последних поколений предусмотрен специальный индикатор присутствия/отсутствия входного напряжения. Если он светится, значит к вашему счетчику электричество подается, проблемы возникли после него, в самой квартире либо сработали защитные устройства на самом счетчике электроэнергии.

Далее приведем пошаговую инструкцию, помогающую решить проблему выбитых пробок в полном объеме:

Шаг — 1

Выбило пробки в квартире, как включить. Сначала от сети отключаются все электроприборы. Затем подходим к щитку. Если там автомат – возвращаем тумблер в положение “ВКЛ” или “ON”. Если там кнопка – нажимаем кнопку. Если там пробка с плавким предохранителем – выкручиваете ее, заменяете предохранитель и вкручиваете.

Если после этих действий пробки не выбивает, значит среди ваших электроприборов есть тот, который и создает проблему.

Шаг — 2

Если проблемы создает один из электроприборов, следует выяснить какой именно. Скорее всего он либо неправильно работает, либо случилось короткое замыкание. Поэтому сначала осматриваем все розетки, к которым было что-то подключено в момент выбивания пробок.

Осматриваем их на предмет короткого замыкания. Если явных следов КЗ не выявлено, следует переходить к подключению всех электроприборов в сеть в порядке очереди.

Для этого подключаем к розетке например электрочайник. Если пробки не выбило, то подключаем еще что-нибудь следующее и так далее. При подключении очередного прибора немного ждем, потом подключаем следующий.

Если при очередном подключении, например холодильника, пробки выбило, то берем и подключаем к этой же розетке другой электроприбор. Если в этом случае все нормально, то виноват холодильник: либо он дает на электропроводку чрезмерную нагрузку, либо он неправильно работает

Шаг — 3

Бывает и так, что все приборы подключены, а автоматы все-равно срабатывают с завидной постоянностью, то причина такого поведения – перегрузка электросети. Это решается заменой используемых автоматов на автомат более высокого номинала, а также в случае плохого состояния электропроводки – ее заменой.

Не забывайте о том, что во влажных местах причиной выбивания пробок может стать скопление влаги.

Пользуясь вышеприведенными советами, вы всегда будете знать что делать, если выбило пробки. Самое главное – никогда не забывайте о технике безопасности. Электричество это не шутки, здесь небрежность непростительна.

Автор Полина Иванова задал вопрос в разделе Техника

выбило пробки и обратно не включаются, они опять откидываются на выкл, что делать? и получил лучший ответ

Ответ от KERKИскать замыкание. Выключить все из розеток и свет и попробовать включить пробки.Если снова выбило-замыкание в проводке-звать электрика.Если не выбило-включать все поочереди и смотреть, на чем снова выбъет. Разбираться уже с этим приборомлюстрой итд.

Основные причины выключения автомата

Выделяется несколько основных причин, почему вырубает автомат – это:

1. Перегруженность.
2. Неисправность самого автоматического выключателя.
3. Короткое замыкание.
4. Поломка подключенного к схеме электроприбора.
5. Выход из строя прибора освещения.

Короткое замыкание – частая причина бытовых пожаров Источник electroinfo.net Разберем детально особенности каждого случая и пути решения возникающих при этом проблем.

Перегрузка

Каждый конкретный автомат имеет номинал тока, например, 6, 10, 16 ампер и т. д., превышение которого и заставляет его выключаться. Поэтому если в сеть одновременно включено несколько приборов, суммарная потребительская мощность которых превышает данное значение, происходит перегрузка сети, и срабатывает защитное устройство.

Такая ситуация развивается, например, когда автомат рассчитан на 16 А, а в сеть сразу включены электроприборы общей мощностью на 18-20 А. В результате проводка начинает перегружаться – металлические провода нагреваться. Если автомат не сработает, проводники, как и сама техника, может перегреться, что нередко приводит к воспламенению и пожару.

Решается проблема несколькими путями:

Подключением электроприборов в порядке очереди с учетом максимально допустимого тока.

Даже простейшие бытовые приборы в сумме могут создавать большую нагрузку на автомат Источник stihi.ru

• Установкой более мощного автомата. Например, вместо 16-амперного монтируется образец на 25А. Однако при этом обязательно должна учитываться способность проводки выдерживать суммарную мощность всех приборов. Для приведенного примера оптимальным является медный проводник сечением от 2,5 мм2.
• Заменой всей электропроводки на более современную и качественную. Зачастую алюминиевые жилы в отличие от медных нагреваются быстрее даже при нагрузке, не достигающей пика мощности – что, естественно, будет постоянно приводить к выключению автомата.

Перегрев становится частой причиной возгорания автомата Источник ytimg.com

Неисправности автомата

Причина неисправности автоматических выключателей в основном заключаются в низком качестве исполнения. Поэтому, если вы сомневаетесь в качестве автомата, при его отключении, нужно проверить его методом замены на рабочий автомат, с таким же номинальным током.  Из-за низкого качества автомата, может присутствовать нагар на подвижном и неподвижном контактах устройства. Как результат возможно оплавление корпуса прибора.

Устройство автоматического выключателя

Из-за не плотного прилегания поверхностей контактов, возникает искрение и как правило появляется нагар. Возникновение нагара происходит из-за увеличения сопротивления между контактами и их перегрева. От перегрева контактов устройства греется тепловой расцепитель, что вызывает его ложное срабатывание и отключение прибора.

Неисправность автоматического выключателя может вызвать плохой прижим соединения проводов на входных и выходных контактах. Поэтому затягивать соединения проводов и контактов нужно с достаточным усилием, но не перетягивать, так как возможно повреждение корпуса.

Нагар на подвижном и не подвижном контактах автомата

Для надежного крепления проводов при монтаже, рекомендуется использовать одинаковые сечения монолитных проводников в местах их соединений на автоматах. Выбивать автомат с номинальным током до 10 А может при включении стабилизатора, перегорании лампы накаливания, включении электродвигателя, когда происходит бросок тока превышающий номинал автомата.

Что делать, если отключается УЗО

Так как подключение УЗО выполняется строго по определенной схеме, то и алгоритм определения неисправности всегда будет примерно одинаковый. В первую очередь надо определиться с причиной – происходит ложное срабатывание или все же отключение производится в штатном режиме.

Здесь надо учитывать как именно может отключаться УЗО.

• Самая явная причина – когда срабатывания происходят сразу же после монтажа УЗО или дополнительной электроцепи (розетки или другой точки). Здесь просто надо перепроверить схему подключения и работоспособность самого устройства. В целом, это ошибки монтажа и подробно на них останавливаться нет смысла.
• Следующий по простоте случай – если в доме нет заземления, а человек коснулся корпуса электроприбора и произошло срабатывание. Это прямая указка на неисправность этого прибора – надо пересматривать его электрооснастку – шнур питания и т.п.

Впрочем, если проводка старая, то есть небольшая вероятность возникновения контакта фазного провода с землей, например с арматурой плиты перекрытия или подобным проводником. В первом случае надо менять УЗО, а во втором – всю проводку (или, как минимум, искать место повреждения и устранять неисправность).

• Если УЗО не включается после срабатывания, то в первую очередь надо вынуть из розеток штепсели всех электроприборов и попробовать снова поднять рычажок устройства. Включение УЗО в рабочий режим говорит о необходимости проверить все приборы – их можно включать в розетки поочередно и тогда неисправное себя сразу покажет. Если УЗО и дальше не включилось, то с его нижних клемм откидываются провода и снова пробуют поднять рычажок. Включение будет говорить про неисправность проводки, а в противном случае это, скорее всего, неисправность самого УЗО.
• Когда устройство защитного отключения просто периодически выбивает в процессе работы, то это самая неприятная в плане диагностики, поломка. В первую очередь здесь надо смотреть, не изменялись ли какие-либо параметры электроцепи. Это может быть появление в доме нового прибора, на мощность которого УЗО не рассчитано или у него импульсный блок питания. Если в цепи ничего не менялось, то надо отслеживать, после чего происходят выбивания – это может быть работа одного из приборов в режиме максимальной нагрузки, повышенная влажность, и т.д. Если нет явной причины, то придется последовательно перепроверять все возможные – от исправности УЗО и правильности подбора уставки до каждого из звеньев защищаемой электроцепи.

Почему выбивает пробки в квартире

Это случается при следующих обстоятельствах:

1. 1. Короткое замыкание
2. 2. Перегрузка электропроводки

Короткое замыкание . Самое распространенное и наиболее опасное электрическое явление. Возникает при нарушении изоляции между жилами электропровода, либо при неправильном подключении электроприборов.

Такое случается при технической неисправности электроприборов, а также при неисправности электрической проводки. Физически происходит следующее: фаза замыкает на ноль, либо на землю. При этом, сила тока резко увеличивается, может даже произойти возгорание. Будьте внимательны при эксплуатации старых электроприборов, а также старайтесь избежать наличие скруток на электропроводке.

Чем оперативнее отреагирует автомат либо пробка, тем наименьшие последствия вызовет возникшее в цепи короткое замыкание.

Перегрузка электропроводки . К этой проблеме также относится перегрузка электросчетчика или автомата. В быту данная проблема возникает чаще, чем короткое замыкание. Вкратце, если провести аналогию, перегрузка выглядит следующим образом. Допустим, у вас есть трос, рассчитанный на вес до 100 килограмм. А вы вешаете на него 300-500 килограмм. Трос не выдерживает и рвется. Примерно то же самое происходит при перегрузке электропроводки.

Физически это случается, когда вы к своей сети подключаете одновременно все приборы, и если суммарная нагрузка приборов превысит допустимую нагрузку электропроводки, пробок или автоматов.

Типичная ситуация с перегрузом возникает с включением стиральной машины, или других мощных электрических устройств. Такая техника частенько бывает причиной того, что у вас выбило пробки, либо автомат.

Проверка тэна в стиральной машинке без мультиметра

Прежде всего, не забывайте про технику безопасности и перед любыми работами внутри машинки, не только отключайте автомат в щитке, но и вытаскивайте вилку питания из розетки.

Далее снимаете заднюю или переднюю крышку (в зависимости от конструкции), чтобы добраться до контактов тэна. ТЭН будет расположен в нижней части.

По краям подходят фаза и ноль, а в середине находится заземление.

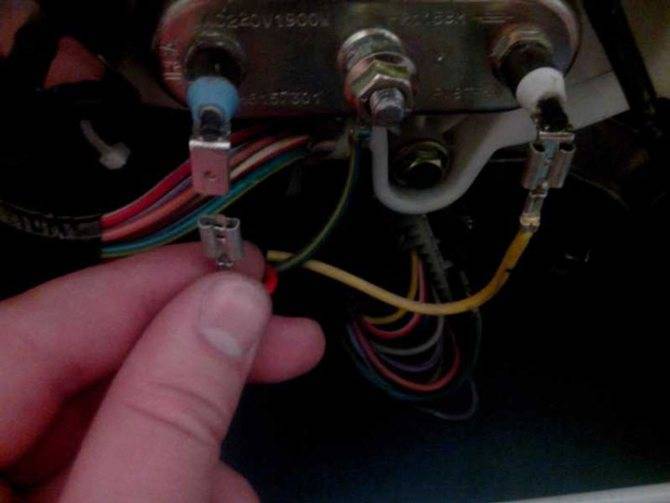

Когда у вас под рукой нет даже мультиметра, для проверки обогревательного элемента просто откиньте фазный и нулевой проводники и заизолируйте их.

Теперь воткните вилку стиралки в розетку и включите автомат. Если машинка запустится, а автомат перестанет выбивать, то меняйте тэн.

Именно он и был причиной неисправности.

Правда имейте в виду, что некоторые СМА не работают без тэна. Он у них включен в одной цепи с клапаном подачи воды. В этом случае без тестера увы никак не обойтись.

Что вызывает перегрузку

Если выбило пробки, стоит поискать источник. Лучше всего сразу поискать прибор, после которого выключается система электроснабжения. Чаще всего пробки выбивает при включении:

• Холодильника. Какой бы не была мощность бытовой техники, в момент его запуска сила тока способна возрасти в 5–7 раз, став причиной отказа системы;
• Стиральной машины. Величина пускового тока в данном случае является сопоставимой со значениями, характерными для холодильника. Однако автомат при включении стиральной машинки выбивает чаще. При этом столь негативное явление нередко наблюдается при стирке;
• Бойлер. Если выбивает вводной автомат, то велика вероятность, что причиной стало неисправное состояние бойлера. Из-за них УЗО срабатывает достаточно часто. В общей статистике они занимают второе место;
• Плоский телевизор или компьютер. У подобных устройств токовая защита, как правило, отсутствует. Однако они вполне могут стать причиной отключения автоматического выключателя;
• Микроволновка и кондиционер. По количеству потребляемой электроэнергии подобные устройства сопоставимы. Однако величина пускового тока у кондиционера втрое превышает рабочий;
• Утюг с функцией отпаривания. Нередко вырубает автомат сразу после того, как хозяйка начинает гладить;
• Пылесос. При определенных условиях эксплуатации потребляемая мощность может достичь уровня пусковой;
• Электрическая плита или духовка. Подобная техника также способна стать причиной отключения электроэнергии. Если система защиты срабатывает при включении электроплиты, придется приобрести новую, у которой меньше конфорок, либо смонтировать новую проводку, способную выдержать столь большую нагрузку. Также стоит проверить состояние электроподжига, подведенного к конфоркам. Аналогичные требования касаются и духовки.

На что может отреагировать УЗО?

Прежде чем заниматься устранением неполадок, нужно хорошо понимать, почему вообще может сработать УЗО. Это поможет разобраться с особенностями диагностики, правильно определить неисправности, если они есть.

Приборы срабатывает по таким причинам:

1. Утечка тока. Устройство покупают именно для ее определения, поэтому оно просто обязано срабатывать. Если раньше прибор не выбивало, следует проверить проводку. Изоляция со временем рассыхается, что приводит к утечкам. Если же кабели проложены недавно, то не исключены дефекты в местах их соединений или механические повреждения изоляции при вбивании гвоздей.
2. Проблемы с кабелями электроприборов. К УЗО может быть подключено несколько приборов. Если поврежден шнур хотя бы одного из них, это может стать причиной срабатывания защитного устройства. Также проблемы возникают, если неисправны внутренние детали приборов: ТЭН или обмотка двигателя.
3. Прикосновение к оголенному проводу. Назначение прибора – защищать пользователей от поражения электротоком. Если он сработал, когда человек коснулся незаизолированного участка кабеля, все в порядке. УЗО отлично выполняет свои функции.
4. Неподходящее УЗО. При выборе прибора нет мелочей. Если ошибиться с расчетом технических параметров, устройство будет ложно срабатывать и создавать массу проблем. Поэтому перед покупкой не будет лишним проконсультироваться с опытным электриком, уточнить нужные характеристики или прочесть нашу статью о том, как правильно выбрать УЗО.
5. Неправильное подключение устройства. Если при установке прибора были допущены ошибки, не исключены случаи ложного срабатывания. Также это бывает, когда неправильно выбирают место размещения УЗО в электроцепи. Поэтому следует строго придерживаться инструкций по подключению.
6. Поломка устройства. Спусковой механизм может просто сломаться. Тогда прибор будет выбивать от вибрации. Также иногда залипает кнопка «Тест» или происходят другие неприятности. Даже самая надежная техника нуждается в обслуживании и ремонте.

Неполадки возможны из-за неправильно обустроенной системы. Одна из самых частых ошибок электромонтажников – соединение заземления с нулевым проводником. Этого делать категорически нельзя.

Правило известно даже начинающим электрикам, однако его нарушают не только самоучки, но и профессионалы с огромным опытом. Они не придерживаются ПУЭ не из-за лени или желания навредить, а из самых лучших побуждений.

«Злостные нарушители» оправдывают свои действия тем, что так можно надежнее защитить пользователя от поражения электротоком.

В теории – возможно, а на практике замыкание земли и нуля только увеличивает риски, провоцирует срабатывание автоматических устройств защиты, создает лишние проблемы.

Место расположения УЗО напрямую влияет на его функциональность. Если устройство установлено на улице, оно может срабатывать из-за неблагоприятных погодных условий.

Проблемы из-за установки на улице

В сезон дождей сырость сохраняется в течение продолжительного времени. В воздухе содержатся капли влаги. Если прибор находится на улице, они попадают внутрь корпуса и провоцируют утечки тока, из-за которых срабатывает механизм УЗО.

Наружное расположение защитных устройств нежелательно не только из-за осадков. Иногда приборы срабатывают под воздействием молний, из-за которых усиливаются утечки тока. А вот морозы, наоборот, снижают чувствительность УЗО, т.к. при минусовой температуре страдают микросхемы.

Временные трудности во время ремонта

Повышенная влажность может нарушить работу УЗО не только в уличных условиях.

После прокладки скрытой электропроводки строители заделывают штробы мокрым штукатурным или шпаклевочным раствором. Пока он полностью не просохнет, кабели непрерывно находятся во влажной среде. Если в этот период проверить работоспособность защитных устройств, могут возникнуть некоторые трудности.

В изоляции проводки есть микроскопические отверстия. Через них к токоведущим элементам просачиваются мельчайшие частицы воды. Мокрые штукатурные смеси – отличные проводники электричества. Все это может спровоцировать утечки тока, на которые реагирует УЗО.

Зачем нужен автомат

Чтобы причины выбивания пробок стали понятны даже неподготовленному читателю, расскажем чуть подробнее об устройствах защиты и о том, зачем они нужны.

Кто-то помнит еще старые электросчетчики с пробками на плавких вставках. Позднее появились пробки автоматического отключения — они не сгорали, как предыдущие устройства, а просто выбивались из сети. Современная наука развивается, и им на смену пришли готовые устройства, которые встраиваются в сеть и отключаются в нужный момент.

У всех этих устройств единый принцип работы — они размыкают сеть в случае излишней нагрузки и защищают ее от короткого замыкания. А значит, страхуют нас от возгорания и пожара в жилище. Если не сработает защитное устройство, могут расплавиться провода, возникнет опасность возникновения огня. В случае короткого замыкания могут сгореть и сами электроприборы.

Поэтому очень важно, чтобы автомат был не просто исправен, но и правильно подобран к нагрузкам в сети. И еще один обязательный момент: при подключении машины требуется сделать заземление!

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Нарушенные и перетертые электропровода

Потертость электропроводов, как правило, возникает в труднодоступном месте стиральной машины. Когда аппарат вибрирует при сливе воды или сушке, электропровода трутся о панели и через какое-то время изоляция перетрется. Электрозамыкание на корпусе и является результатом того, что срабатывает автомат. Места повреждения провода определяются визуально: на изоляционном слое появляется нагар, потемневшие области оплавления. Эти места требуют пайки и повторной изоляции.

В заключение хочется предостеречь: если при включении стиральной машины выбивает автомат, высока вероятность удара током. Это очень опасно! Кроме того, даже незначительные нарушения в электропроводке аппарата или в электросети приводят к воспламенению.

Поэтому не рекомендуется включать автомат УЗО и продолжать стирку, а нужно выявить и устранить причину неисправности.

Почему срабатывает автомат – возможные причины

Срабатывание автоматического выключателя вызывают многие причины, от самых простых до довольно сложных. Найти причину, почему выбивает пробки, не составляет большого труда, приглашать электрика совсем не обязательно. Наиболее часто встречается отключение цепи в квартире, когда включено слишком много потребителей, тогда нагрузка по силе тока превышает максимально допустимую для АВ. Прибор защиты просто выполняет свою непосредственную работу – разрывает цепь, чтобы не произошло повреждения проводки.

Каждый автомат рассчитан на определенную нагрузку: 6 А, 10 А, 16 А и далее. Если одновременно включить несколько приборов солидной мощности, ток может достичь предела большего, чем выдерживает АВ, срабатывает защита. Наиболее распространены автоматы на 16 А, но одновременного включения стиральной машины, бойлера, электрочайника, кондиционера он не выдержит. Происходит отключение, проводка защищена от перегрузки. Если автомат имеет тепловой расцепитель, включить его сразу не удастся, он должен остыть.

Наиболее частая причина срабатывания автомата — превышение допустимой нагрузки

Возможно также, что отключение происходит из-за неисправности самого защитного устройства. Иногда покупается бракованное изделие: на аппарате указан один номинальный ток, а он в действительности выдерживает значительно меньший. Корпус при этом нагревается, что говорит о срабатывании теплового расцепителя. Когда ток нагрузки, при котором срабатывает автомат и номинальный сильно не отличаются, аппарат исправен. На его работу влияет температура воздуха, класс изделия.

Частое срабатывание автомата происходит, если контакт на входе выполнен некачественно. Нагревается контактная пластина, само устройство, срабатывает тепловая защита. Часто корпус около вводных клемм, изоляция проводника оплавлены, что свидетельствует о перегреве из-за плохого контакта, и автомат отключает цепь. Возможно, что следов оплавления нет, но корпус горячий – значит, контакты плохие, но еще не успели подгореть.

Если подключен прибор, и автомат, до сих пор нормально работавший, мгновенно отключил цепь – причина, скорее всего, в поломке электроприбора. Отключаем его, включаем автоматический выключатель и другой прибор в ту же розетку. Если он работает, то причина кроется в неисправности бытового электроприбора. Повторное отключение автомата указывает на другие причины.

Причины частого выбивания автомата иногда кроются в повреждении проводки, отчего происходит короткое замыкание. Фаза и нуль где-то соприкасаются оголенными участками проводов, автомат реагирует на КЗ и отключает сеть. Отключаем всех потребителей, включаем АВ. Если автомат сработал – причина в проводке. Это часто одна из самых сложных неисправностей, найти место короткого замыкания иногда очень трудно, особенно если повреждена проводка в стене.
