Делаем ворота из профлиста своими руками: от устройства к деталям и реализации

Выбираем размер створок

Схема каркаса ворот из профнастила

Перед началом работы важно определиться с оптимальными размерами распашных створок. В этом моменте ориентируйтесь на габариты транспортного средства, которое будет проезжать через возводящиеся ворота

Так, для проезда большинства легковых машин достаточно ворот шириной 4 м. Для грузовика проем придется расширить в среднем до 6 м. Исходя из этого, рассчитываем ширину каждой створки. Высоту подбирайте на свое усмотрение. Наиболее часто возводятся ворота высотой 2-2,5 м.

Чтобы работа шла легче и быстрее, составляем чертеж будущих ворот с указанием размеров всех элементов конструкции.

Правило 3-4-5 для разметки каркаса ворот

Сборка каркаса, рамки

Перед соединением деталей проведите повторно замеры проема под ворота, калитку, чтобы успеть исправить обнаруженные неточности.

Технология создания каркаса выглядит так:

1. Металл разрезают болгаркой на заготовки нужных размеров.
2. Очищают от ржавчины щеткой по металлу.
3. Верхние углы сваривают под углом в 45 градусов. Так зимой не будет затекать вода. Нижние части разрешается приварить встык.
4. Детали сначала лучше наживить, проверить ровность по уровне. После чего заварить постоянным сплошным швом.
5. Если того требует конструкция, усиливают каркас дополнительными уголками, поперечинами.

Для усиления каркаса подойдут несколько способов:

1. На рамку наваривается уголок. Применяется под створки шириной до 1,5 м. Берется сплошная косынка или распорка (угловая перемычка). Чем большей ширины берется уголок, тем жестче получится каркас.
2. Создается рамка из труб меньшего сечения в середине каркаса или сверху него.
3. Монтируются перемычки поперек каркаса или по диагонали. Для калитки хватит одной горизонтальной перемычки внутри каркаса. Для усиления ворот по всей длине рамки приваривают диагональную перемычку.

Сварные швы на готовой рамке зачищаются, обезжириваются.

Делаем каркас

Раму желательно делать из того же материала, что и опоры. Чаще всего стойки и каркас изготавливаются из металлических изделий. Мы собираем раму из профилированной трубы.

Для сборки каркаса находим горизонтальную площадку, способную свободно вместить хотя бы одну створку.

Процесс предельно простой: нам нужно сварить прямоугольную раму из предварительно нарезанного на куски необходимых размеров трубы (профиля). Углы должны быть строго прямыми. Убеждаемся в этом с помощью угольника.

Разметка и сварка углов каркасаРазметка и сварка углов каркасаРазметка и сварка углов каркаса

Сварив каркас, укрепляем его в углах при помощи стальных уголков. Для придания раме дополнительной жесткости, разделяем ее по высоте на 3 примерно одинаковые части и привариваем по меткам параллельные горизонтальные перемычки. Места соединения перемычек с рамой также укрепляем при помощи стальных уголков. В этих же точках привариваем воротные петли.

Когда рама готова, по периметру привариваем стальную полосу для крепления профнастила

Каркас для калитки собирается аналогичным образом. Если же вы хотите сделать калитку прямо в воротной створке, собирайте раму в несколько ином порядке. Для этого приварите к прямоугольной раме выбранной створки поперечные и продольные металлические перемычки, формируя тем самым раму калитки. Средние габариты калитки – 80х180 см. По возможности придерживайтесь именно этих значений. Места крепления петель на створке смещаем к верхней и нижней кромкам рамы.

Рама для калиткиКаркас калитки

Размеры

Ширину въездной зоны определяют габаритами машины с учетом выступающих зеркал. Дополнительно рекомендуется брать запас в 100 см для маневров или проезда более крупной техники. Как правило, в итоге получается 3-5 м. Для калитки оставляют 0,9-1,2 м для свободного прохода двух людей среднего телосложения.

Ворота с калиткой, расположенной рядом Источник landshaftdizajn.ru

Высота, как правило, аналогична длине профлиста. Так, если полотно имеет размер 2 м, то ворота из профнастила с калиткой приподнимают на 20-50 см над землей для защиты кромки листа от осадков и растительности. На заказ некоторые изготовители предлагают разные варианты с шагом 0,5 м.

Последовательность действий

Установка столбов проводится с применением бетонного раствора, на высыхание которого уходит не менее 28 дней. В результате проведение работ по монтажу ворот возможно не ранее, чем через 14 суток, чтобы набор прочности составлял минимум 50%.

Сначала приваривают петли (2 или 3 в зависимости от веса конструкции и нагрузки на ворота). Лучше использовать гаражные петли, так они справляются с высокой механической нагрузкой и долго служат. Расположение выбирается с учетом отступа от горизонтальных направляющих дверцы на 20-30 см. Для одностороннего открывания петли накладывают на опору и раму, для двухстороннего – монтируют встык к столбу.

Далее приступают к фиксации профнастила. Для этого используют кровельные саморезы с уплотнительными герметичными шайбами. Вкручивают их во все элементы каркаса, включая перемычки. Шаг равен ширине двух волн. Нахлест полотен проводится на 1 выступ.

Расположение крепежа Источник images.ru.prom.st

В завершение монтируется дополнительная фурнитура. К ней относятся замки, крючки и шпингалеты с ответными проушинами, ручки и механизмы для автоматизированного управления створками. Подобные детали нуждаются в периодической чистке, смазывании или окрашивании антикоррозионными составами.

Советы по отделке

После того как мы сварили каркас необходимо все швы зашлифовать специальным зачистным кругом болгаркой или шлифмашинкой для того, чтобы убрать лишний металл и окалину. Также это делается для придания конструкции эстетичного вида.

• Все столбы конструкции ворот мы обрабатываем антикоррозийным средством и затем окрашиваем краской в цвет самого профнастила.

  Окрашенный каркас ворот

• При желании опорные столбы можно закрыть специальными накладками.

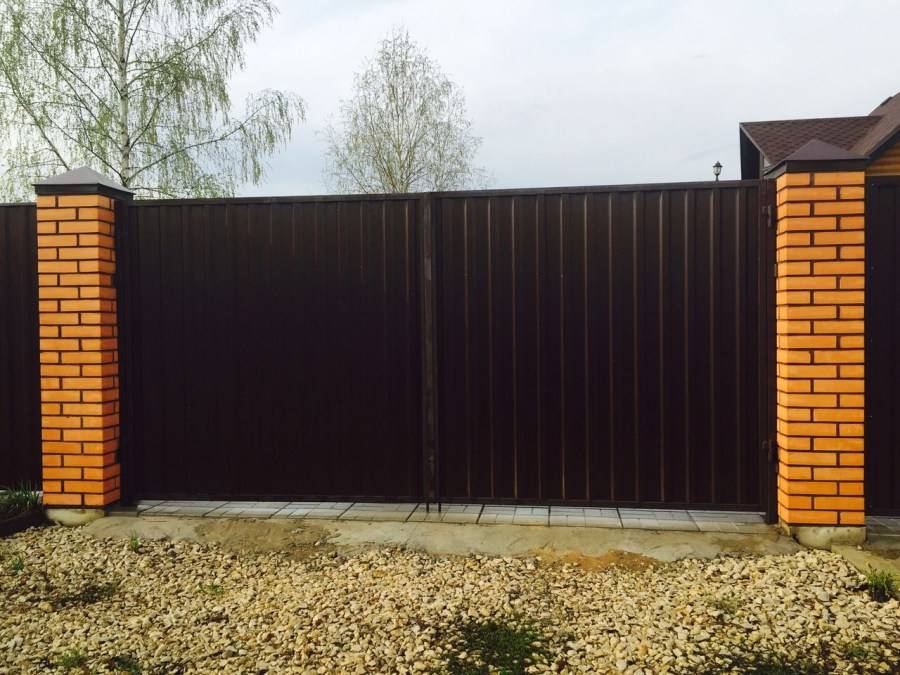

  Фасад распашных ворот из профнастила

Как сделать засов на воротах

Обычно замки врезные на воротах не ставятся, так как это достаточно трудоёмкое занятие. Замки с ручками накладные или врезные ставят на калитках для большего удобства. Для ворот обычно хватает обычного мощного засова. Его можно приобрести в любом строительном магазине, а можно сделать самостоятельно.

Вертикальные засовы

Такие запоры являются достаточно популярными видами устройств, так как их легко сделать своими руками.

1. Для этого необходимо взять кусок круглой трубы и отрезать два одинаковых куска. Затем их приварить к верхней и нижней планке каркаса ворот.
2. Берём два куска арматуры и с помощью трубогиба или сварки сгибаем их под углом 90°. Причём один из концов прута должен быть немного больше другого.
3. Затем делаем отверстия в нижней и верхней планке каркаса, так чтобы пруты могли свободно в них заходить.

4. Внизу в фундамент ворот или просто в грунт забиваем два куска трубы, которые будут фиксаторами запоров.

   Вертикальные запоры для распашных ворот

Засов накладной горизонтального типа

Такой засов подходит для конструкций из профнастила, так как его легко установить на поперечные планки конструкции.

1. Для этого можно заранее приварить квадратный кусок металла в средней части ворот с двух сторон, так чтобы потом на них можно было наложить засов.
2. Прикручиваем его с двух сторон специальными шурупами.

3. Так как такое устройство имеет специальные монтажные «уши», то при необходимости на них можно вешать обычный навесной замок, когда вы уезжаете из дома надолго.

   Накладной горизонтальный засов для ворот

Электромагнитные замки

Так как технологии не стоят на месте, то владельцам частных домов производители могут предложить более надёжные конструкции электромагнитных замков. Такие устройства соленоидного типа представляют собой конструкции с электродвигателями и тросиками.

• На замок подаётся напряжение и срабатывает электромагнит, плотно притягивающий к себе обе створки ворот. Такое магнитное притяжение настолько сильное, что открыть ворота просто невозможно без специальных инструментов.
• Открывается замок только специальным ключом. В качестве них могут выступать радиобрелки, магнитные карты, RF-метки, потайные кнопки, панели с кодами и другие системы.

• Для многих владельцев частных домов производители приготовили замки с детектором отпечатков. Ворота также оснащаются домофонами, которые необходимы для того, чтобы владелец дома мог поговорить с пришедшими гостями. Так как данные устройства могут работать от сети в 12 вольт, то это делает их совершенно безопасными для людей.

  Электромагнитный замок для распашных ворот

Механические кодовые устройства

Наиболее экономичным вариантом можно назвать кодовые замки, которые открываются при нажатии на определённую комбинацию цифр. Но в таких замках комбинацию необходимо часто менять во избежание неприятностей.

Кодовый замок для ворот

Калитка и ворота из профнастила своими руками из квадратных труб

Изначально следует определиться с конфигурацией стыковочного углового узла. Существует два варианта, которые можно использовать.

Более сложный, но профессиональный способ — с использованием заготовок с выполненным торцевым резом под углом в 45°.

Второй, более простой, но не менее надежный способ установки ворот из профнастила: к вертикальным стойкам поперечные перекладины привариваются встык, а на торцевые отверстия устанавливаются заглушки.

ФОТО: uz.everaoh.comОтдельная калитка и ворота из каркаса и профнастила

Если забор уже установлен, удобнее всего начать с установки столбов, а затем заняться установкой ворот из профнастила. Если планируется изначально установка ворот, а затем — забора, то лучшим вариантом будет изготовление всей конструкции в сборе с последующей установкой. Приступая к изготовлению створок калитки и ворот из профнастила своими руками, следует по размерам чертежа нарезать из труб заготовку. Для ворот — четыре вертикальных стойки и четыре поперечины, для калитки — две вертикальных и две горизонтальных заготовки из квадратных труб.

Сборку конструкций необходимо производить на ровной поверхности монтажного стола или площадки. Заготовки каркаса фиксируются небольшими прихватками, при помощи угольника выверяются углы и проверяется идентичность диагонали прямоугольника конструкции.

Убедившись, что все углы равны 90°, можно приступать к сварке швов. Готовые сварочные швы зачищаются от неровностей угловой шлифовальной машинкой, в народе прозванной “болгаркой”. Для усиления рамки створки привариваются дополнительные диагональные укосы из профильной трубы.

ФОТО: kuznez-center.ruКонструкция с необычной ковкой

Производится разметка, подгонка и прихватка шарнирных навесов к стойкам и створкам. Затем каркасы створок навешиваются на столбы и проверяется плавность работы шарнирных соединений. Закончив окончательную подгонку, провариваются навесные петли, зачищаются сварочные швы.

Перед установкой профнастила производится грунтовка и окраска готовой конструкции. Листы профнастила подгоняются и крепятся саморезами, длина которых не должна превышать толщину квадратной трубы.

Ворота из профлиста – плюсы и минусы

Самой популярной моделью ворот считается металлическая распашная конструкция, представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:

• сравнительно невысокая стоимость профлиста;
• простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
• длительный эксплуатационный ресурс и простота в уходе;
• многофункциональность материала;
• привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала, то хочется выделить следующие проблемы:

• для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
• из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.

Размеры ворот из профнастила

Стандартная ширина проема – 4-4,5 м при высоте в 2,2-2,5 м. Для удобства нарезки округляй значения с учетом ширины листов профнастила. Чтобы просчитать ширину точнее, добавь к общей ширине автомобиля метр для маневра. Если нужно варьировать параметры – заказывай профнастил индивидуально по своим замерам.

Оставь зазор снизу шириной 15-30 см, иначе первой же снежной зимой пользоваться воротами будет невозможно. После расчетов обязательно сделай чертеж со всеми отметками для калитки, петель, замка и других узлов. Это нужно, чтобы точно просчитать все расстояния, и чтобы каркас при сварке идеально сошелся.

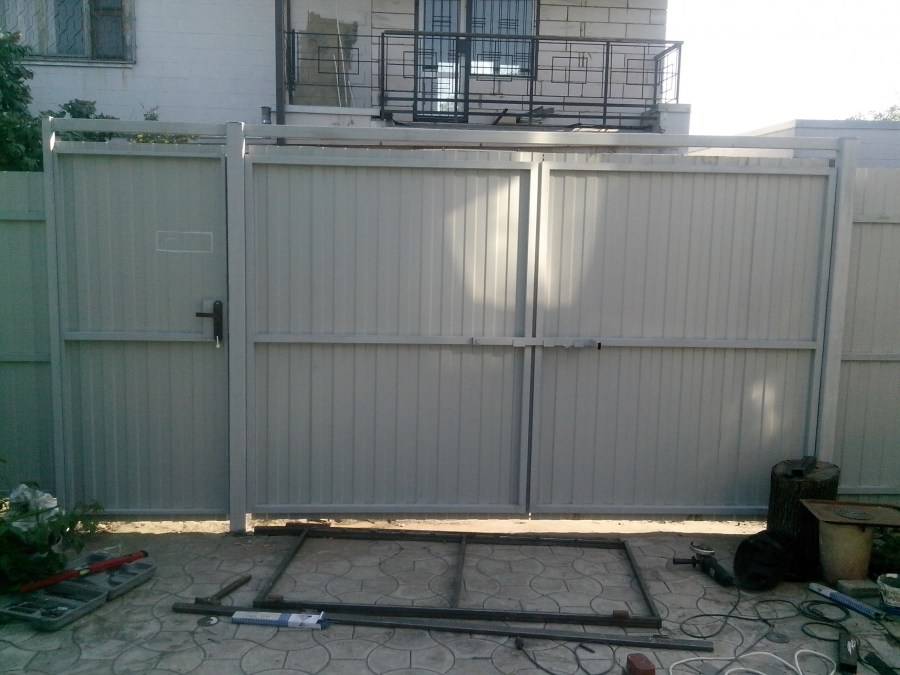

Распашные ворота из профнастила со встроенной калиткой

Отдельно расскажем о том, как сделать распашные ворота с
калиткой из профнастила. Такой вариант используется, когда проем недостаточно
широкий для установки ворот и отдельной калитки.

{banner_link_1}

Варианты расположения калитки в воротах

Места размещения:

Створка ворот в качестве калиткиПри изготовлении рам створок, их делают разного размера. Тогда более узкая створка, служит калиткой.

Это самый бюджетный вариант, поскольку увеличивается нагрузка только на одну стойку ворот, что потребует установки дополнительной петли и усиления каркаса. В целом затраты снизятся.

Расположение калитки в середине ворот
Расположение калитки ближе к опорному столбу
Расположение калитки ближе к внутреннему краю створки

В целом технология изготовления ворот из профнастила с
калиткой внутри выполняется аналогично изготовлению ворот с отдельной калиткой.
Все нюансы обдумываются еще в процессе создания чертежа.

Совет. Нижний фиксатор для таких моделей распашных ворот из
профлиста обязателен.

Столбы

Материалом для опорных элементов может служить металлический профиль квадратного или круглого сечения, деревянный массив. Первый вариант считается более надежным и долговечным решением. Как правило, это труба со стенками 3мм, поперечным сечением около 80 мм. Заготовки предварительно обрабатывают антикоррозионным составом длительного действия, который защищает металл при прямом контакте с грунтом.

Установка проводится на глубину не менее ⅓ от общей длины столба, но ниже уровня промерзания почвы. Заготовки должны иметь строго вертикальное положение. Для надежности дно лунки (ширина равна трем диаметрам столба) укрепляют утрамбованной насыпью из щебня с песком слоем 15-30 см. Остальное пространство заполняют цементным раствором (то же делают с полостью в профиле, если отсутствует верхняя герметичная заглушка). Стенки ямы рекомендуется укрыть рубероидом для защиты бетона.

Схема устройства опорной конструкции Источник kuprnn.ru

Полезные замечания

Забор готов. Чтобы работа была выполнена максимально качественно, а готовый результат вас радовал, ознакомьтесь с несколькими полезными замечаниями и учитывайте их в процессе изготовления конструкции.

1. Ворота устанавливаются в единой плоскости с ограждением.
2. Калитку и ворота надо оснастить надежными замками и удобными ручками.
3. Ограждения и вороты должны гармонировать по цвету как друг с другом, так и окружающим ландшафтом.

Полученные знания помогут вам сделать качественные, надежные и красивые ворота из профилированного листа собственными руками. Следуйте инструкции, и все обязательно получится.

Вертикальные запоры для ворот

Профнастил

Удачной работы!

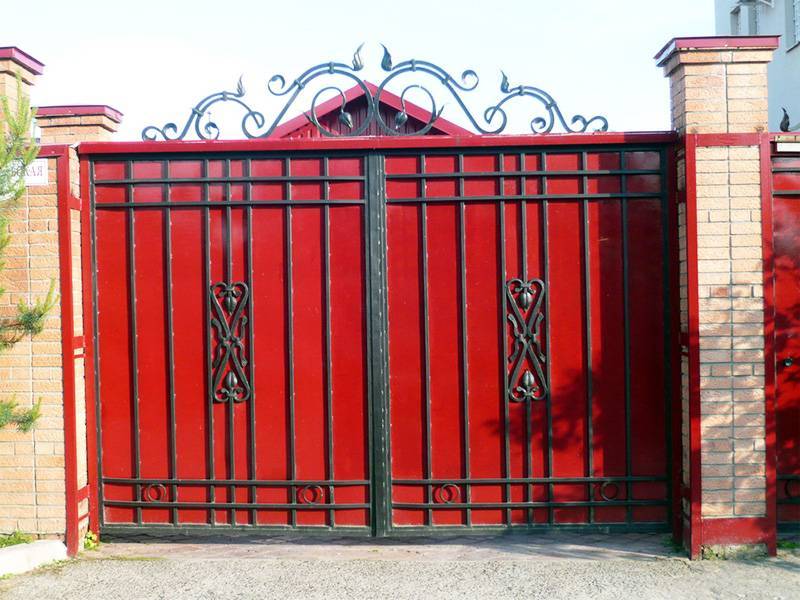

Кованые ворота и калитка из профнастила.

(фотографии, инструкция, видео мастер-класс)

Рассмотрим на примере как же сделать красивые ворота из профнастила своими руками?

Если вы считаете, что все ворота из профнастила однообразные, то вам стоит посмотреть на следующую модель. Она,  как раз-таки, является примером обратного утверждения. Хоть эта модель и выглядит сложной в плане создания, в её основе лежат всё те же принципы, о которых я говорил вам ранее в этой статье. Всё так же начинается с создания каркаса из профильной трубы, только вместо внутренних перемычек мастер закрепил в нём кованный металлический узор, сделанный своими руками. Далее мастер просто покрыл каркас ворот и калитки чёрной краской, установил его и обшил профнастилом, ничего сложного в этом нет, но зато какой впечатляющий эффект производят эти распашные металлические ворота. Так что если у вас есть определённые умения, желание и немного времени, вы легко можете создать нечто подобное своими руками.

Подробная фото-инструкция Вам в помощь!

Источник идеи и фотографий, видео мастер-классПервая часть: https://www.youtube.com/watch?v=Z2pnmjgVxTwВторая часть: https://www.youtube.com/watch?v=qQelqyrYjSQТретья часть: https://www.youtube.com/watch?v=G_PDTc17PK0Четвёртая часть: https://www.youtube.com/watch?v=mfNOatHH7JgОригинальное название: Кованые ворота новая технология Автор видео: Миша Коваль

Как установить забор на наклонной поверхности.

(фотографии, видео мастер-класс)

С установкой забора на ровной плоской поверхности всё понятно. Но как же установить забор из профнастила на наклонной поверхности своими руками?

Это уже немного сложнее, но для нас не существует никаких проблем! Давайте поразмышляем над тем, что можно сделать в такой ситуации.

Существует три варианта установки забора на наклонной, неровной плоскости своими руками:

1. Самый банальный способ – засыпать поверхность землёй, тем самым создав поверхность одного уровня;
2. Немного сложнее – забетонировать плоскость;У этих двух методов борьбы с неровностями поверхности при установке забора своими руками один общий минус: большая трата времени, средств и материала, значит, они нам  не подходят, ведь наши главные цели: практичность и экономия. Так что же делать? Есть ещё один выход!
3. Установка столбов на разном уровне;Если наклон поверхности не изменяется на всём её протяжении или меняется незначительно, можно воспользоваться именно таким способом. Столбы из профнастила устанавливаются с понижением уровня от максимального к минимальному, при этом, высота их относительно поверхности земли должна оставаться неизменной. Ну и, перекладины между столбами, соответственно, крепятся по тому же принципу. Затем, в самом конце, на такую конструкцию просто крепится профнастил.

Пример использования такой системы вы можете увидеть на следующих фотографиях.

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=WBNS3tdf8fcОригинальноеназвание: Fencing Mildura – Panel Fence Video 2 002.movАвтор видео: FencingMildura

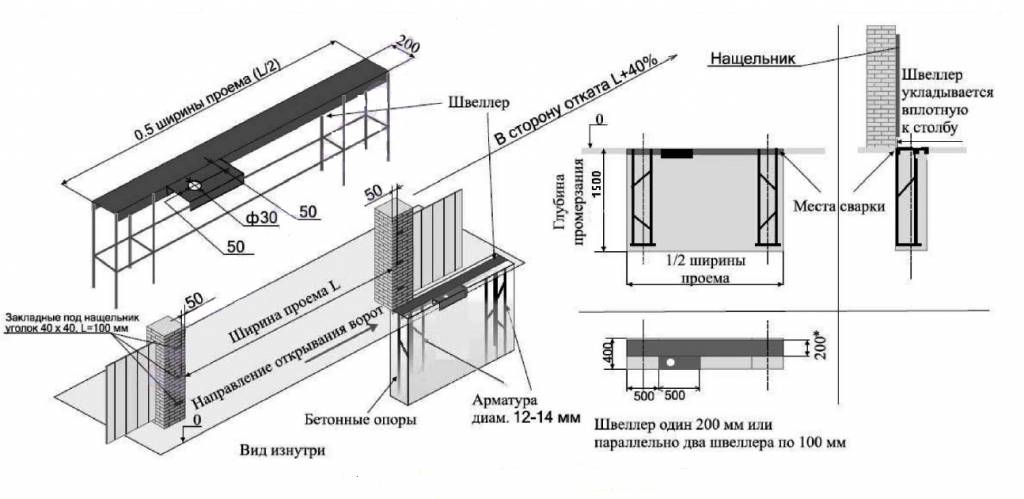

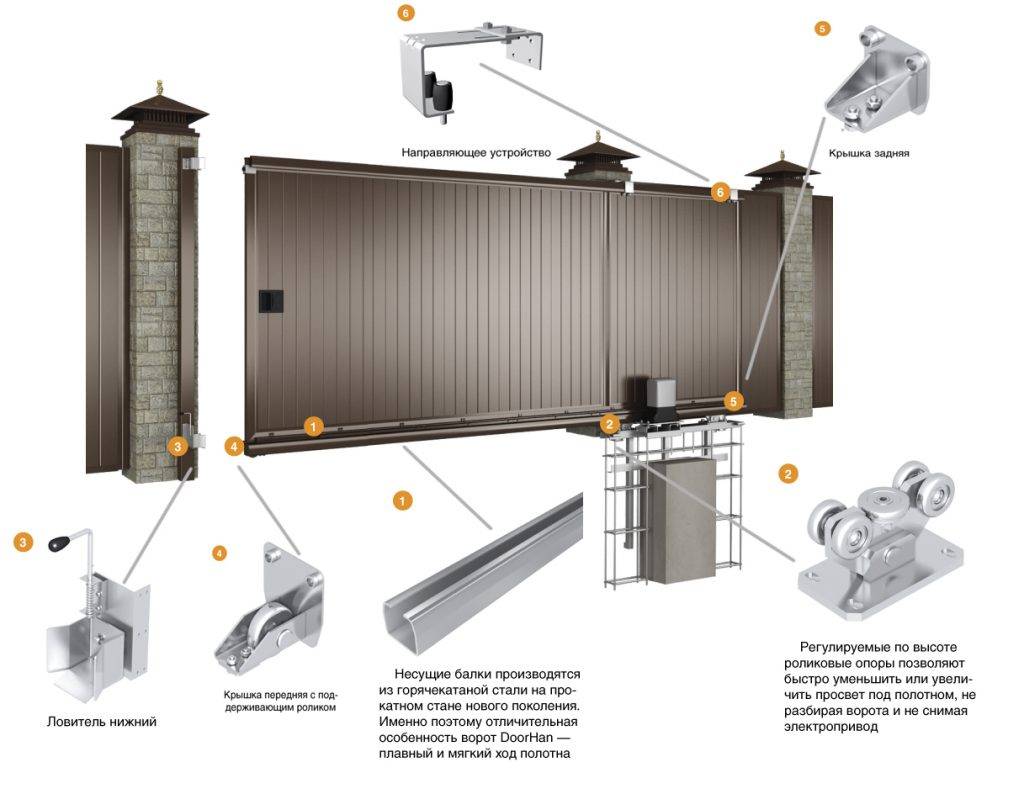

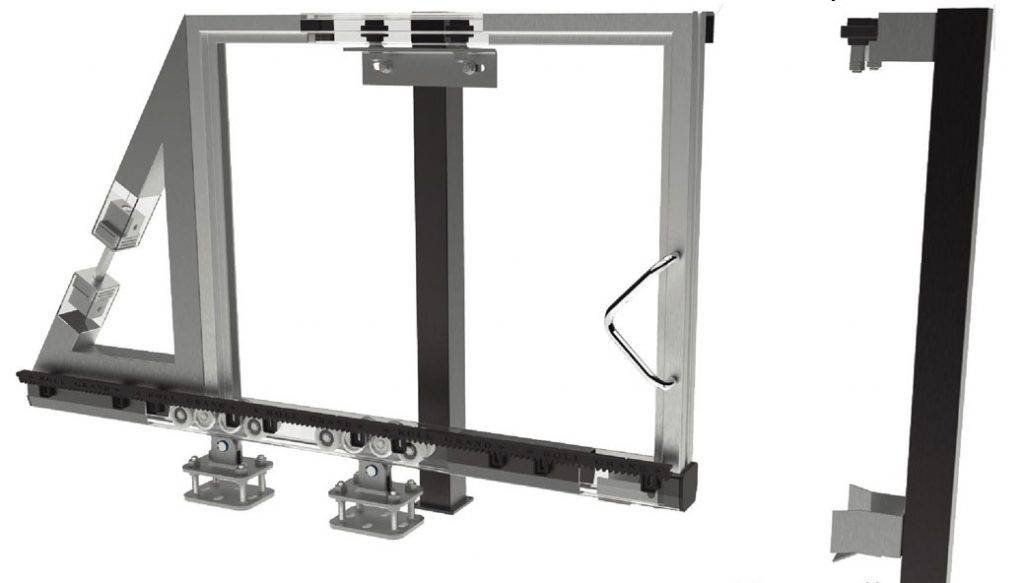

Откатные ворота из профлиста

Сдвижные разновидности имеют большую функциональность, ведь им для раскрытия не требуется много места. Этот вариант идеально подойдет для небольших дворов или тесных проездов.

Раздвижные ворота из профлиста, сделанные непосредственно своими руками, потребуются тем, кто часто выезжает за пределы своего участка. Их главное преимущество – отсутствие верхних направляющих, что дает возможность проезжать и очень высоким машинам. Причем в зимний период их владельцу не понадобится очищать большое пространство для того, чтобы распахнуть створки.

Откатные ворота с калиткой (или без нее) обычно снабжают электрическим приводом, поскольку вручную одну большую створку отодвигать не слишком удобно.

Есть, впрочем, у данной системы и ряд недостатков:

• в фундамент необходимо закладывать арматуру;

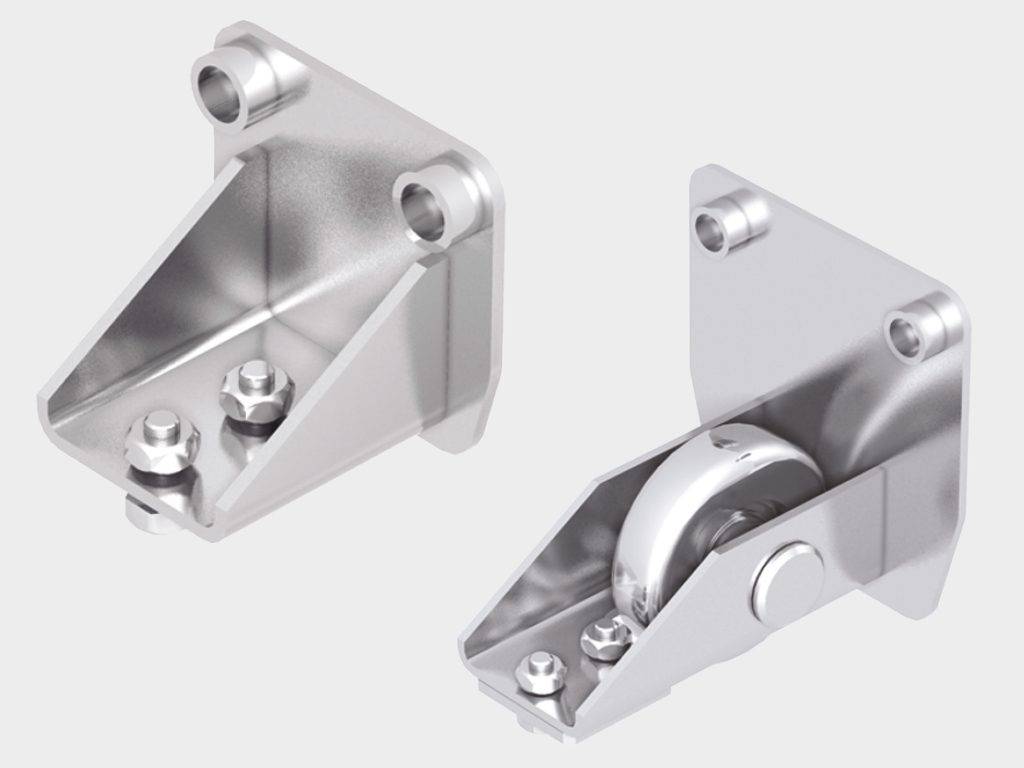

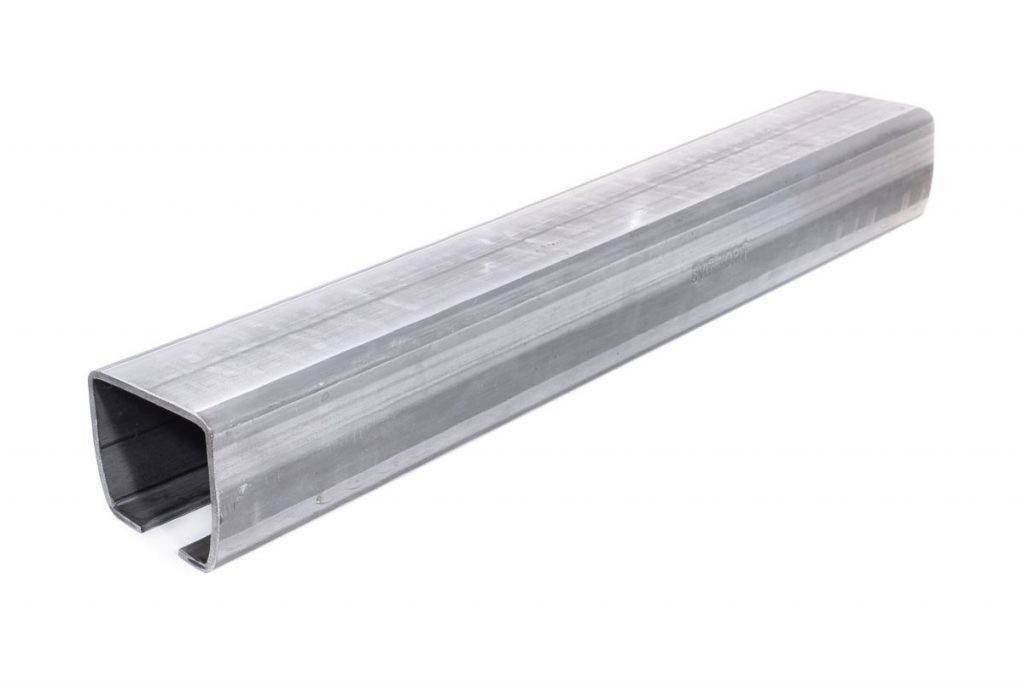

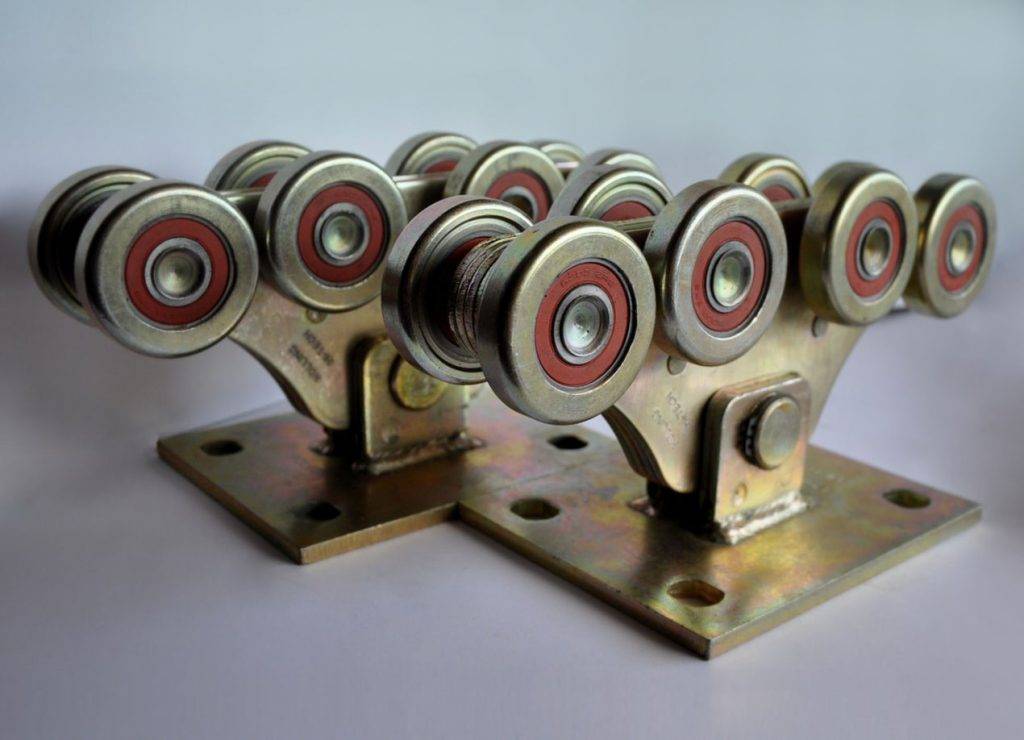

• придется купить немало дополнительных и довольно дорогих комплектующих;
• изготовление и в равной степени установка откатных ворот повлечет большие траты.

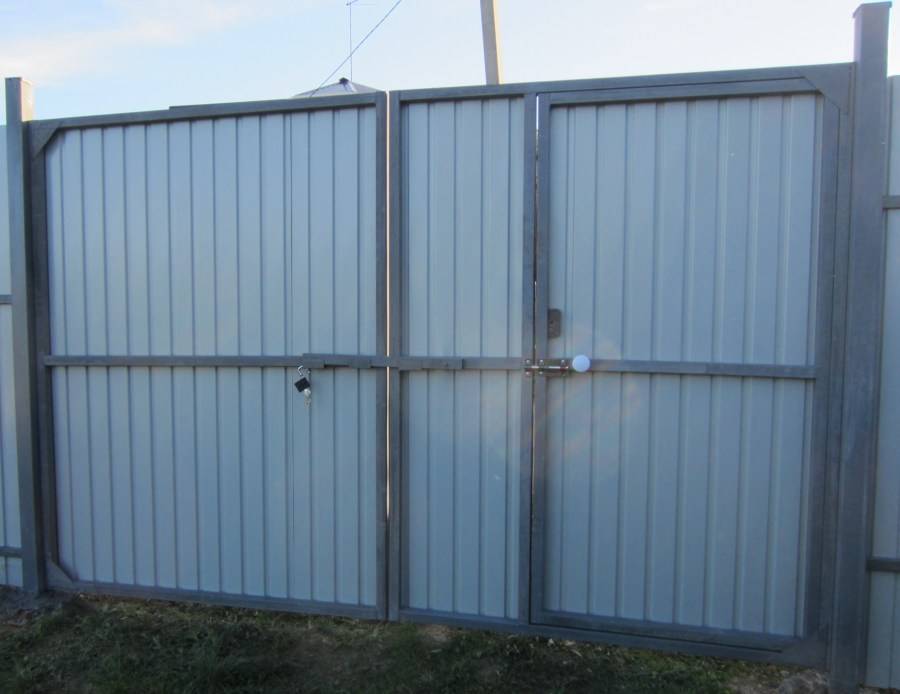

Распашные ворота из профлиста – сооружаем своими руками

В первую очередь необходимо подготовить:

• чертежи;
• план-схему с привязкой к местности;
• инструменты;
• материалы.

Делая расчет, помните, чем уже подъезд к дому, тем шире следует делать проем. Вообще же работая над эскизом, учитывайте, какой именно тип транспорта будет въезжать во двор.

Наиболее оптимальные габариты выглядят так:

• длина обеих створок не больше 4-х метров;
• высота до 2-х.

Для того чтобы изготовить ворота по этим размерам самостоятельно, запаситесь следующим:

• два подходящих по размеру куска профильной трубы с учетом погружения в фундамент (сечение минимум – 100×100 мм, толщина стенки – не меньше 4 мм);
• материал на внешний каркас ворот (также квадратная труба 40 на 25 мм);
• уголок для распорок 20 на 20 мм;
• собственно профнастил;
• саморезы к нему;
• бетонный раствор;
• антикоррозийная грунтовка и краска;
• ножницы для металла;
• электросварка;
• шуруповерт;
• болгарка;
• лобзик;
• дрель;
• ватерпас;
• рулетка;
• штыковая и совковая лопаты.

Если вы намерены делать ворота с элементами ковки, приобретите также и их (готовые продаются в строительных магазинах).

Петли привариваем сразу к столбам для ворот, если они уже установлены вместе с оградой. В противном случае работы по монтажу опор следует провести в таком порядке:

• квадратные трубы грунтуют и красят в два слоя;
• по краям ворот роют ямы под фундамент (не менее 1 мера глубиной);
• на дно насыпать слой щебня с песком;
• опоры установить вертикально и закрепить арматурою непосредственно в ямке и сверху;
• залить бетон;
• оставить его до первичного схватывания (15 суток).

В этом случае петли приваривают лишь после застывания раствора.

Каркас самих ворот собирают на ровной площадке. Порядок действий следующий:

• квадратную трубку разделывают по размерам;
• ее торцы болгаркой обрезают под 45 градусов;
• раму собирают и прихватывают сваркой;
• измеряя диагонали, проверяют правильность углов;
• дефекты устраняют и затем производят окончательную сварку;
• внутри каркаса по углам устанавливают косые распорки;
• затем фиксируют 2 поперечины для дополнительной жесткости;
• швы шлифуют болгаркой;
• раму окрашивают.

Обшивка делается только после полного высыхания декоративного слоя. Как вариант – монтируют листы металла уже после установки створок на петли. Саморезы в профнастил закручиваются только в местах его прилегания к основе. На метр квадратный достаточно 6 точек фиксации.

Как видим, делать распашные ворота непосредственно из профнастила не так уж и сложно.

Изготовление и крепление ворот

В качестве примера будем использовать ворота размером 4 на 2 метра. Первым делом, нужно взять лист бумаги и сделать чертеж, благодаря которому можно будет рассчитать необходимые размеры и количество материала.

Для каркаса понадобится следующее количество материала:

• профтруба 60 × 40 для рамы – 22 м.;
• профтруба 40 × 20 для усиления – 15 м.

Профильные трубы продаются погонными метрами, поэтому лучше заранее знать необходимые размеры. После того, как трубы будут порезаны по размеру, приступают к свариванию каркаса. Отрезки свариваются в раму не полностью, а с использованием сварочных точек.

Затем полученная конструкция устанавливается между столбами, проверяется симметричность и определяется положение петель на раме и столбах. После проверки каркас полностью проваривается (полноценным швом). Стыки должны свариваться так, чтобы в них в дальнейшем не затекала вода. После того, как будут приварены внутренние распорки и перемычки можно приваривать петли.

Следующий шаг – установка проушин под замки, запоров и стопоров для фиксации створок в открытом или закрытом положении. На одну створку устанавливается стопор, на другую, при монтаже профнастила, закрепляют нащельник.

Все элементы каркаса шлифуются и зачищаются от ржавчины, окалины и шлака, затем грунтуются и окрашиваются эмалью. Профнастил крепится с помощью саморезов или заклепок. При использовании саморезов, скорость установки выше, чем при заклепочном соединении, да и клепатель есть не у всех.

Видео: Распашные ворота из профиля своими руками

Как выполнить чертёж каркаса ворот из профнастила?

Сейчас я расскажу о методе сварки ворот, который даёт большую точность, чем обычный слесарный угольник.

Выбираем ровную площадку на твёрдом основании и, используя правило трех чисел 3-4-5, отчерчиваем контур будущих ворот.

Давайте я поясню метод. Проводим от одного угла ворот линию и отмечаем на ней 3 одинаковых отрезка. Длина отрезков может быть любая и для разметки удобнее использовать шнур. Этим шнуром мы размечаем вторую линию примерно на 90 градусов к первой. Отмечаем на ней 4 отрезка той же длины. Теперь, если скорректировать дальние точки так, чтобы расстояние между ними было как 5 отрезков, то мы получим прямой угол.

После того как вы начертили каркас будущих ворот, можно проверить правильность прямоугольника. Измеряем диагонали, они должны быть равны.

Почему мы так детально рассмотрели момент разметки ворот? Вы должны понимать, что ошибка в длине, может вызвать перекос ворот.

Подготовка материалов

Выполнив чертеж ворот из профлиста, вы с легкостью сможете осуществить работы. Но для начала необходимо подготовить все материалы, среди них следует выделить:

• профнастил;
• саморезы;
• металлическую трубу;
• петли;
• замки;
• грунтовку;
• элементы декора.

Что касается профнастила, то лучше всего брать стеновой, так как он обладает большой рабочей шириной. Для крепления листов можно подготовить заклепки или саморезы. Ворота и калитка должны иметь надежную опору, в качестве нее довольно часто используется металлическая труба квадратного сечения. А вот для элементов рамы створок, то есть для каркаса, отлично подойдет труба с следующими размерами: 60х20 или 40х40 мм.

Изготовление и монтаж отдельной калитки

Для самостоятельного изготовления калитки понадобятся:

• трубы или уголки из металла – 30*30 см минимум;
• сварка, саморезы и болты для крепления;
• навесы;
• замок и ручки;
• профлист;
• средство против ржавчины, грунтовка и краска по металлу.

Дальнейшая последовательность работ:

1. Выполняем разметку, вырезаем трубу для прямоугольного каркаса.
2. С помощью угольника замеряем внутренние и внешние углы, собираем их в 1 конструкцию, свариваем.
3. Устанавливаем перемычку по диагонали. Углы усиливаем вырезанными из металла треугольниками. Проводим антикоррозийную обработку и красим.
4. Саморезами прикручиваем на переднюю часть профильный лист.
5. Уровнем и угольником вымеряем нужные положения, устанавливаем завесы, замок и ручки.
6. Обрабатываем сварочные швы, красим.
7. Навешиваем калитку на приготовленные опоры.

Материалы для работы

Только полностью собрав весь комплект расходных материалов и необходимых инструментов, приступайте к выполнению работы. Так вам не придется тратить дополнительное время и отвлекаться от работы

А значит — высока вероятность того, что вы будете предельно внимательны и не упустите ничего важного

Материалы для опор

Чтобы обеспечить надежность ваших ворот из профнастила, очень важно выбрать правильный материал для опор. Для этой цели отлично подойдут:

1. Деревянные бруски сечением 150*150 мм.
2. Круглое цельное бревно, диаметром не менее 20 см.
3. Швеллерные балки толщиной от 20 см.
4. Профильная металлическая труба 80*100 мм с толщиной стенок от 7 мм.

Материалы для каркаса

Чтобы изготовить каркас ворот из профнастила, подготовьте такой набор материалов:

1. Профильная труба 60*40*2 мм — для створок.
2. Профильная труба 40*20*2 мм — для ребер жесткости и подкосов.
3. Металлические листы толщиной в 4-6 мм, при помощи которых вы обеспечите устойчивость ворот к ветру. Ими подкрепляют каркас с подветренной стороны.
4. Уголки для усиления конструкции.

Профнастил для ворот

Для изготовления ворот подходит профнастил 2 марок:

1. С — это достаточно легкий лист с незначительной высотой гофры, его используют часто для облицовки стен зданий. Оптимальный решением для оформления ворот станет материал с маркировкой С8 или С10.
2. НС — этот профнастил не только имеет более глубокую волну, но и увеличенную толщину самого листа. Но, соответственно, и вес его будет более существенный, а это — дополнительная нагрузка на грунт. Обязательно учитывайте этот фактор при создании опор и их заглублении.

Инструменты для работы

1. Болгарка, а еще лучше — режущий инструмент по металлу.
2. Сварочный аппарат.
3. Рулетка.
4. Угольник.
5. Лопата.
6. Шуруповерт.
7. Набор отверток.

6 этап – установка петель для распашных ворот из профнастила

Для установки ворот используются гаражные петли (навесы).

Как правильно приварить петли на ворота из профнастила?

Сначала петля приваривается на опорную стойку, затем на
каркас ворот на расстоянии 200-300 мм от края рамы створки

Обратите внимание,
место установки петли влияет на положение двери в открытом состоянии. Если
нужно, чтобы ворота открывались в обе стороны, петлю приваривают к опоре встык.
Если только в одну – петлю накладывают на раму

Чтобы створка не доставала до
забора, устанавливают ограничитель.

Приваривание петель для распашных ворот из профнастилаУстановка петель для ворот из профлиста

Установка

Установка ворот производится в следующем порядке:

Установка и бетонирование столбов. При этом надо не ошибиться с местом и строго соблюдать вертикальность. Для этого необходимо под рукой иметь строительный уровень. Навешивание створок, если поворотные петли уже приварены.

Крепление профлиста на створки. Для этого используются специальные саморезы или заклепки. Руками закручивать метизы слишком утомительно, для этой цели желательно использовать шуруповерт, аккумуляторный или сетевой.

Саморезы вкручиваются на внутренней части волны, в ровную линию, иначе ворота будут иметь неопрятный вид. Вкручивание должно происходить строго вертикально. И надо установить шайбу, которая идет в комплекте. Она закрывает отверстие и не дает краске растрескиваться.

Этапы возведения откатных ворот

Как и в случае с обычными распашными воротами, возведение откатной конструкции начинается с создания проекта, чертежа и необходимого материала для работы. Однако, при этом следует учитывать, что подготовительный этап, как и само ограждение данного типа, сложнее и обойдется дороже.

В чертеж откатных ворот обязательно должны быть включены следующие параметры:

• высота конструкции;
• ширина проема для ворот, учитывая противовес, и без него;
• размеры всех перемычек.

Помимо материала для установки данного ограждения, необходимо заранее приобрести специальные комплектующие элементы:

• направляющая балка;
• роликовые каретки;
• уловители;
• концевой ролик;
• плата, которая сдерживает качание конструкции.

Если планируется устанавливать автоматическое управление воротами, то следует дополнительно купить определенный комплект техники, в который входят фотоэлементы, редуктор и монтажное основание. Приобрести такой набор можно в специализированных магазинах.

Возведение опорных столбов

Для возведения столбов для откатных ворот можно воспользоваться той же схемой действия, что и в случае с распашной конструкцией. В качестве опоры могут использоваться:

• деревянный брус;
• бетонный столб;
• швеллер;
• металлическая труба.

Чтобы конструкция прослужила длительный период, чаще всего закладывают швеллер. Он выступает своего рода фундаментом для опор и должен быть на том же уровне, что и поверхность почвы, чтобы транспорту было удобно заезжать.

Соединение рамы

Для того, чтобы изготовить рамный каркас, потребуются профильные трубы с сечением 60х30 мм, а для удерживающих перемычек – 40х20 мм. Материал заранее режется с помощью болгарки на части, в соответствии с размерами на чертеже, обезжиривается, грунтуется и красится. После чего соединяется сварочным аппаратом наружный каркас.

Затем на раму фиксируются удерживающие перемычки на расстоянии немного меньшем, чем ширина профлиста, так как именно на них будет крепиться обшивка.

Установка конструкции и обшивка

Чтобы установить каркас, сначала необходимо на фундамент выставить ролики таким образом, чтобы дальний из них не выбивал заглушку при закрытии ворот. Затем на них ставится готовая рама, которую требуется выровнять до необходимого положения. Если все установлено должным образом, то платформы тележек, концевой ролик и уловители привариваются к конструкции.

После того как каркас зафиксирован, он обшивается листами профнастила с помощью саморезов или заклепок. Если предусмотрено в конструкции автоматическое управление, его можно установить на готовые створки.

Ворота из профлиста, выполненные своими руками, можно установить на даче, на промышленной территории и на приусадебном участке. Это достаточно экономичная и долговечная разновидность ограждения. К тому же, широкая гамма выпускаемых расцветок позволяет выбрать наиболее подходящий вариант для любого участка.
