Водосливные системы для кровли

Расчет водосточной системы

Приведенный рисунок дает возможность легко понять, как производится расчет требуемого количества материалов, необходимых для организации системы водостока.

Расчет желобов

Выделяют два типа желобов, где один имеет полукруглое сечение, а другой – прямоугольное. Предназначение этого элемента системы заключается в сборе осадков, попадающих на крышу строения. Обычно можно приобрести водосточные желоба двух типоразмеров: 3 и 4 метра. Его монтаж производится посредством использования крепежных элементов в виде кронштейнов и крюков, устанавливаемых через каждые 60–90 см с обязательным созданием уклона в 1 см на каждые 3–4 м длины желоба.

Рассматриваемое в нашем случае строение, как пример установки системы водостока, позволяет сделать вывод о том, что понадобится 10 трехметровых желобов и 1 четырехметровый.

Внимание! Производите округление получаемых значений до целой длины желоба. Надежность системы будет выше, а ее стоимость – ниже, если удастся минимизировать количество соединений

Расчет угловых желобов

Функциональность углового желоба определяется необходимостью изменения направления движения потоков воды, что и делается посредством этого элемента системы. Фиксация угловых желобов производится в точках внешних и внутренних углов кровельной конструкции. В результате получается, что количество наружных углов составляет 4, а внутренних – 2.

Внимание! Применение пластикового желоба расширяет возможности создания угловых вариантов. Это доступно за счет вырезания определенных частей желоба и их соединения под конкретным углом с помощью холодной сварки.

Расчет воронок, заглушек и соединителей

Возвращаясь к нашему примеру, делаем вывод, что применительно к характеристикам нашего дома следует подготовить 4 воронки, 2 заглушки и около 17 соединителей, что зависит от нюансов монтажа. Так, в одних системах крепление углов осуществляется непосредственно к желобу, а в других это процесс реализуется посредством соединителей.

Монтаж систем, доступный с помощью клея, следует проводить с установкой стандартных соединителей и таких, как компенсационные. В случае с последними их применение оправданно, когда длина крыши превышает 8 м.п. Компенсационные соединители – это возможность избежать негативного влияния на целостность системы от линейного расширения желобов под воздействием температур окружающей среды. Применительно к нашему примеру необходимо было бы установить 4 стандартных соединителя и 1 компенсационный.

Внимание! Одна воронка гарантирует беспроблемный прием воды с 10 м.п. желоба

Если же длина стены превышает упомянутый параметр, то необходимо установить 2 воронки на удалении друг от друга в пределах 20 м.п.

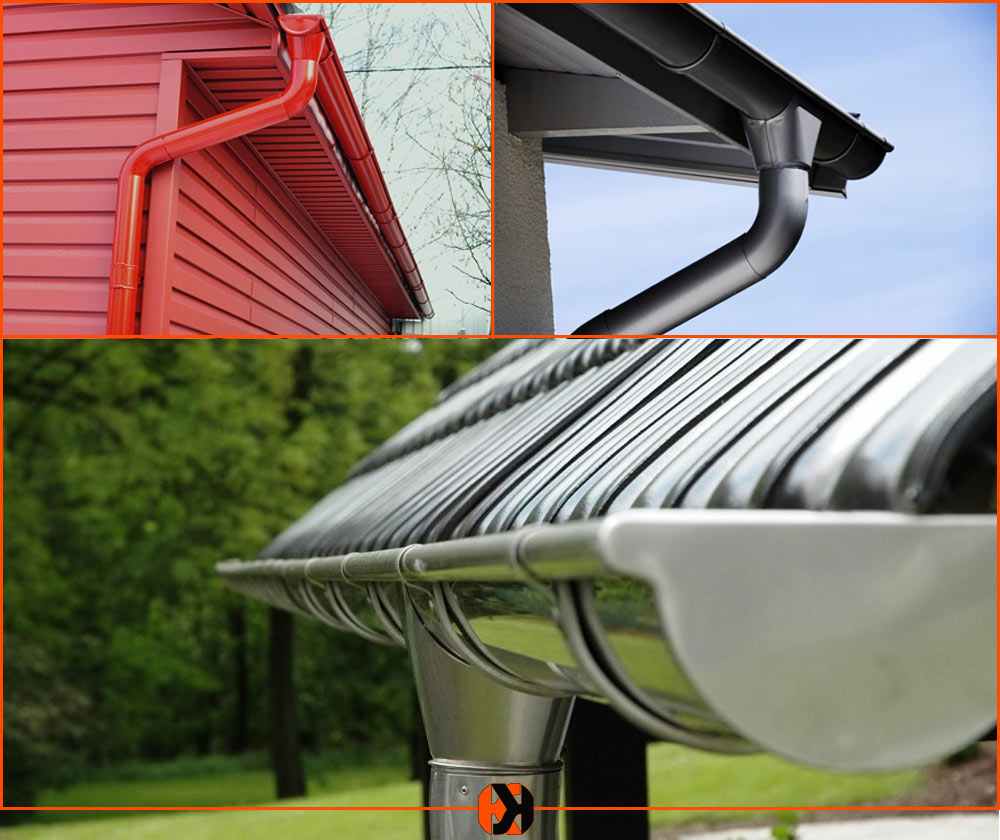

Виды водосточных конструкций

Во время проектирования частной постройки необходимо определиться с водосточными системами, что будут оптимальными для конкретного дома, при этом важно грамотно рассчитать все нюансы и взять во внимание ряд факторов. Конструкция водостоков не зависит от их вида и используемого материала, включает в себя следующие элементы:

Конструкция водостоков не зависит от их вида и используемого материала, включает в себя следующие элементы:

• Воронки.
• Трубы.
• Желоба.
• Заглушки и кронштейны.
• Фитинги.

Стоит отметить, что желоб может иметь разную геометрическую форму, как трапециевидную, так и полукруглую или квадратную. Проводить монтаж желоба нужно там, где производится слив воды, попадающей через желоб непосредственно к водостоку. Конструктивные элементы соединяют специальными муфтами и переходниками, а, чтобы вода не выливалась нужно установить заглушки.

В отдельно взятых случаях водосточная система может усложняться рядом дополнительных элементов:

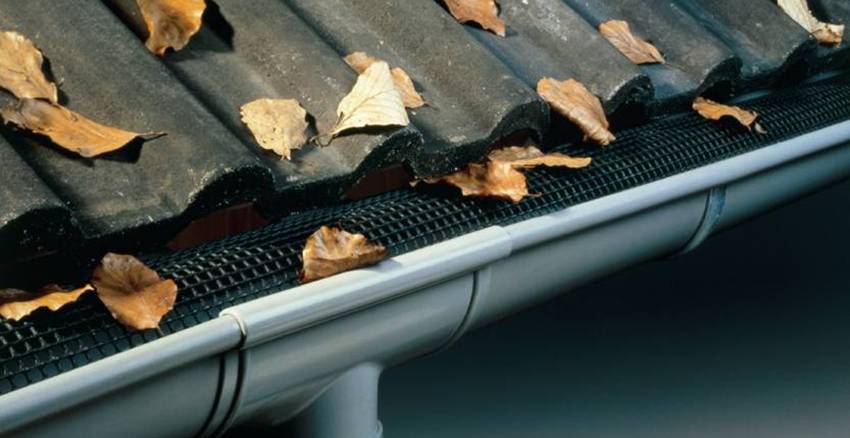

• Сетками (корзинами) для того, чтобы в водосток не попал мусор, и труба не забилась.
• Капельниками, предназначенными для улучшенного оттока воды.
• Ливнеприемниками, соединяющими трубы и канализацию.

В зависимости от места монтажа водостоки можно разделить на внутренние и навесные. Второй вариант более популярен, так как проведение монтажа не займет много времени, а справиться с ним, сможет даже новичок. Внутренние водосточные системы применяют в многоэтажных домах или же в частных постройках с плоской крышей.

Также все водостоки можно разделить на самодельные и промышленные водосточные системы. В этом случае заводские системы соблюдают все нормы и стандарты, подгоняются согласно определенным требованиям. Водосточную систему легко собрать и просто установить.

Самодельные водостоки дешевые, но не очень надежные, так как можно допустить ошибку. Однако, сооружая водосточную систему самостоятельно можно создать не только функциональный, но и привлекательный внешне водосток. Ручные системы нужно постоянно контролировать, ремонтировать и они будут требовать особого ухода. Основная проблема в том, что домашние водостоки люди сооружают из оцинкованной стали, а она быстро поддается коррозии и гниет.

В зависимости от материала все водостоки можно разделить на пластиковые и металлические системы, дерево не используется, так как подвергается воздействию воды.

Монтажные работы по устройству водослива

Если читатель интересуется, как сделать водостоки для крыши своими руками, и как правильно выполнить все работы, то ниже приведена подробная инструкция по установке системы отведения воды:

Монтаж водосточных систем начинают исключительно с установки кронштейнов под желоба. На этапе монтажа крюков необходимо сформировать угол уклона желобов. Уклон должен составлять 2-3 мм на каждый погонный метр стока. При гибе крюков необходимо пронумеровать их, чтобы в дальнейшем правильно согнуть и зафиксировать. Крепят держатели к карнизной планке. Первый и последний кронштейны крепят так, чтобы они на 10-15 см отступали от края кровельной кромки.

Видео: как монтируется система водоотведения с крыши

Но недостаточно лишь правильно установить водосток на крышу. Желательно в конце каждого сезона чистить систему от палых листьев и ила. Для предотвращения попадания опавшей листвы в водослив можно использовать специальные защитные решетки на желоба.

Установка воронок

Эти детали водостока устанавливаются в местах расположения труб, предназначенных для отвода воды. Если воронка помимо своей основной функции служит еще и соединительным элементом для желобов, то монтаж всей системы начинают с ее закрепления.

При установке этой детали в желобе прорезают отверстие. Для этого берут ножовку или ножницы по металлу (в зависимости от материала водостока). Далее края зачищаются напильником для снятия заусенцев. В зависимости от материала водостока эта работа может быть выполнена и ножом. Установка пластикового водостока своими руками потребует прочного закрепления воронки с помощью водостойкого клея. При монтаже металлической системы крепление нужно будет осуществить на фиксаторах, конструктивно предусмотренных производителями.

Обзор цен

Сейчас на рынке есть огромное количество разнообразных водостоков. Большой популярностью пользуются система Bryza (Бриза), Braas, Docke, Icopal Wijo ТБС (с дополнительным утеплением) и прочие. Их достоинством является долговечность, а также то, что они могут устанавливаться на битумную черепицу, шифер, металлопрофиль и даже обеспечить сток на балконе.

Фото — водосток Ruukki 125

Рассмотрим, какова цена на монтаж водосточной системы в разных городах (стоимость указана за трубы Ruukki 125 мм):

Город	Цена, рубли
Алматы	30 000
Москва	32 000
Уфа	30 000
Волгоград	31 000
Казань	30 000
Санкт-Петербург	32 000
Самара	30 000

Расценки могут меняться в зависимости от потребного диаметра желобов. Общая смета также может быть уменьшена за счет применение не профессиональных кронштейном и муфт.

В каких случаях используется обогрев водосточных труб

Часто при затяжной зиме внутрь водостока попадает много снега, намерзает лед. Образуется пробка, из-за которой оттаявшая вода не может сходить самотеком по трубе, поэтому она переливается через края и, замерзнув, превращается в сосульки. Появляется не только риск порчи, деформации водосточных элементов, но и опасность для жизни людей находящихся вблизи.

С целью антиобледенения и предотвращения такой ситуации внутрь водостока укладывают кабель, который будет греть систему.

Работая от электричества, кабель выделяет тепло. Крепеж проводится уже после установки водослива. Укладывают внутрь желобов, стояков в продольном положении. Фиксация – специальные зажимы из пластика или металла.

Вместе с кабелем в комплекте поставляется терморегулятор со встроенными датчиками температуры влажности, блок питания. С помощью терморегулятора можно контролировать температуру нагрева кабеля с учетом погодных условий: снижать, когда на улице тепло и увеличивать при сильном морозе.

Для улучшения эффекта кабель прокладывают и на свесе крыши. Делают это змейкой, фиксируя хомутами к настеленному материалу.

Планирование и схемы водостока

Чтобы пошагово разобраться с монтажом водосливной системы, при планировании важно учесть такие моменты:

1. Рассчитать площадь крыши, как общую, так и разрезе каждого ската.
2. Схематично изобразить будущую установку, указав места фиксации воронок, диаметр желобов и количество требуемых элементов.
3. Мастера рекомендуют покупать всю продукцию у одного производителя, чтобы исключить несоответствие размеров деталей.
4. Грамотно подобрать материал системы. Хоть алюминиевые и стальные трубы обойдутся дороже, но прослужат дольше, чем пластиковые.
5. При расчетах учесть нормы технической документации, СНиП.

Количество стояков определяется длиной фасадной части дома. Принято считать, что одного стояка хватает на каждые 12 м. При большем показателе потребуется монтировать два стояка и плюс компенсирующую воронку. Последний элемент используют, и когда рядом со зданием находятся другие постройки либо по периметру кровли планируется установка закрытой водосливной системы.

Важно правильно рассчитать количество длинных, коротких кронштейнов в виде крючков. Если кровлю только будут накрывать материалом, то к обрешетке фиксируют длинные крючки

Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске.

При выборе места установки стояков нужно учитывать общий вид здания, чтобы трубы не портили эстетичность постройки. Поэтому зачастую стоки монтируют по углам.

Крепление водосточной трубы к стене

Водосточные системы нужны для сбора талой и дождевой воды со всей крыши, тем самым они предохраняют поверхность кровли и стены здания от преждевременных разрушений. При монтаже системы водостока вы обязательно столкнетесь с таким делом, как крепление водосточных труб к стене. От правильности крепления будет зависеть надежность всей вашей конструкция водостока.

Зачем нужны ухваты в водосточной системе?

— ухват штырьевой. Предназначается для крепления труб водостока на кирпичные и бетонные здания;

— ухват-метиз. Предназначен для монтажа труб на деревянные постройки;

— ухват универсальный. Он может крепиться и на деревянные, и на кирпичные дома. Используется и для зданий из сэндвич-панелей.

Для монтажа потребуется знать диаметр водосточной трубы и глубину, которой хватит для крепления штыря ухвата.

Зачем нужны хомуты в системе водостока?

Также читайте: Почему гудят водопроводные трубы

— глубину закрепления метиза, которая должна быть не менее 50-70 мм;

— расстояние между фасадной стеной и трубой, так как прикреплять трубу вплотную к стене дома запрещается;

— толщину утеплительного слоя на фасаде здания.

Важный совет! Никогда не следует закреплять хомут таким образом, чтобы его метиз находился в слое изоляции, это очень ненадежное крепление!

Правила крепления системы водостока к стене

— трубы монтируют сверху вниз:

— в стене дома нужно проделать отверстия для крепления штырей, на которые закрепляются хомуты;

— крепеж для водосточных труб монтируется под определенным уклоном;

При постройке нового дома крепежные детали устанавливают во время строительства.

— при установке хомутов нужно смотреть за тем, чтобы они очень плотно трубу не охватывали, особенно это касается пластикового водостока, иначе при температурных перепадах пластик расширится или сожмется, и на трубах появятся трещины.

• Крепление водосточной трубы к стене. Хомуты для крепления
• Крепление пластиковой трубы к стене
• Крепление канализационных труб к стене

Необходимые инструменты и материалы

Перед установкой водостока своими руками требуется подготовить инструменты и материалы:

• строительный уровень;
• инструмент, с помощью которого можно выполнять загибы крюков, держателей;
• шпагат, рулетка;
• ножовка и сменные пилки, которая предназначена для работы с металлом;
• ножницы;
• дрель или перфоратор, работающие на аккумуляторных батареях – это облегчает работу на высоте;
• молоток с резиновой и металлической рабочей поверхностью;
• строительный нож;
• напильник с мелким насечкой;
• саморезы;
• желоб для водостока;
• труба для отвода воды;
• держатели для желоба, которые выбираются в зависимости от материала кровли и фасадной стены;
• колено для сливной трубы;
• заглушки, которые снабжены уплотнителем;
• фиксаторы, с помощью которых будет осуществлен монтаж водостока;
• сетки для установки по всей длине, которые защитят систему от засорений;
• хомуты, воронки, уголки желоба, количество которых определяется конструкцией водостока.

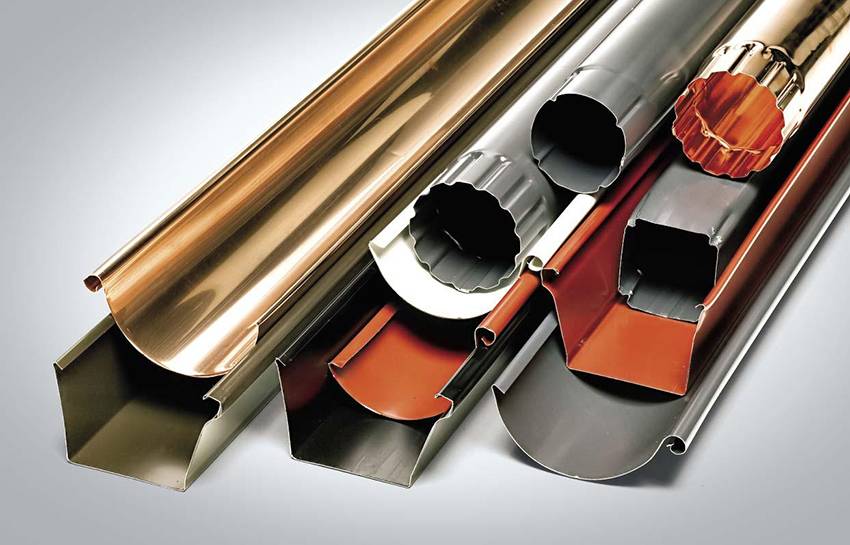

Желоб может иметь различные формы: полукруга, полуовала, полуторца, трапециевидную. Трубы необходимо выбирать такого диаметра, вида, цвета, чтобы они соответствовали желобам. Материалы следует приобретать исходя из удобства и простоты проведения работ по самостоятельному монтажу, а так же их эстетических соображений.

Все элементы, которые необходимы для сборки водостока, производятся из пластика, оцинкованной стали, сплавов цинка, алюминия и даже меди. Чаще всего применяется пластик, так как на нем незначительные повреждения (царапины) не заметны глазу и не ведут к дальнейшему разрушению или коррозии. Кроме этого, данный материал устойчив к воздействию атмосферных осадков.

Систему водостока из ПВХ материалов достаточно легко смонтировать самостоятельно, а применение прокладок делает ее надежной и долговечной. Желоба и трубы из оцинкованной стали при продолжительной эксплуатации могут начать ржаветь, что может привести к частичной или полной замене системы водостока.

Как не ошибиться с выбором водосточной системы

По способу расположения системы водостока могут быть:

• внутренние;
• наружные.

Внутреннюю конструкцию водостока сооружают в регионах, у которых климатические условия можно отнести к сложным, с большим количеством осадков. А так же в домах, у которых кровля имеет плоскую конструкцию. Основной особенностью и сложностью данного типа системы является организация правильного стока с кровли в трубопровод.

Конструктивно внутренняя система водостока устроена следующим образом:

• защитная решетка, которая может задерживать основной мусор, скатывающийся по крыше;
• воронка приема;
• труба, по которой осуществляется вывод воды;
• коллекторы;
• технические разъемы, которые позволяют осуществлять профилактические осмотры и очитку системы.

Монтаж водостока

Перед началом работы нужно произвести расчет, сколько воды требуется отводить с кровли

Обратите внимание, что на сам процесс монтажа этот показатель не влияет, но необходим при выборе определенной готовой водосточной системы (Hunter, Galeco и прочие)

Пошаговая инструкция, как сделать монтаж ливневой водосточной системы своими руками:

Первыми устанавливаются кронштейны. Крепления устанавливаются на лобовой доске. Чтобы все крюки были расположены на нужном уровне, рекомендуем после установки первого из них протянуть нить. Согласно правилам СНиП минимальное расстояние от самой нижней рейки должно быть не более 25 мм;
Технология монтажа креплений обязательно включает в себя учет уклона всей системы. На каждые 10 метров нужно делать наклон до 5 см. Получается, после установки кронштейна, определяете место монтажа следующей детали и монтируете её на 5 см ниже, чем предыдущий;
Рекомендации специалистов по монтажу кронштейнов:
Обязательно нужно соблюдать среднее выбранное расстояние

В сезон дождей или оттепели через водосток будет проходить большое количество воды, поэтому важно, чтобы он был максимально жестко закреплен;
В среднем шаг крюков составляет не более половины метра;
Общий уклон нужно делать постепенно, без резких переходов.

Далее, в местах установки труб нужно монтировать водоприемные воронки. Они бывают прямоугольного и круглого сечения

Есть разные способы их монтажа. Например, для пластиковой конструкции используется специальный клей, а для металлической – фиксаторы;

В приемных желобах нужно обязательно установить решетку, которая поможет защитить стоки от грязи, опалых листьев и прочего сора;
Осталось соединить водосточные желоба и кронштейны. Трубы вдеваются в крепежи при помощи пазовых отверстий. Такие есть в системах Технониколь. Нужно зажать трубу до щелчка;

Для оцинкованной стали и ПВХ- сайдинга (Plastmo, Murol) нужно использовать резиновые заглушки. Эти детали помогут обеспечить нужную работу системы. Они надеваются на самый конец желоба;

Руководство для строителей утверждает, что нужно обязательно закрепить после установки желоба между собой. Для этого понадобятся специальные муфты и уплотнители, которые повысят эффективность и жесткость системы;

После к панелям крепятся водосточные колени. Эти части отвода помогут обеспечить сток воды с крыши под определенным углом и соединить между собой различные части системы. Правила их установки гласят, что расстояние между трубой и стеной должно быть не более 35 мм;

Далее, схема закрепляется как конструктор. До самого низа системы колени вдеваются друг в друга и укрепляются хомутами. Если вы используете металлопрофиль (Ruflex, Альта-Профиль или Rainway), то обязательно нужно дополнительно установить кронштейны для повышения жесткости водостока;
Нужно отметить, что хомуты для монтажа водостока на стену дома отличаются от стандартных. Их можно прикрепить к кирпичам или пеноблокам при помощи дюбелей и саморезов;
Последним шагом для монтажа водосточной системы для шиферной или черепичной кровли – это установки отлива. Он представляет собой повернутое в другую сторону колено. Чтобы после не пришлось производить демонтаж, Вам нужно заранее рассчитать расстояние края слива до стока. Оптимальным считается 30–35 см.

Советы от профессионалов по монтажу водостока:

1. Перед началом работы нужно обязательно подготовить поверхность. Доски обработайте антисептиками и лаками для продления их долговечности;
2. Если кровля требует ремонта, то перед установкой водосточной системы нужно его закончить. Иначе протекающая крыша негативно будет сказываться на эффективности работы слива;
3. Если Вы не можете справиться с задачей самостоятельно, то можно обратиться к специалистам за помощью. Вызов бригады будет стоить около 10 000 рублей за объект.

Популярные производители водостоков

Множество производителей представляют водосточные комплексы для крыш разного типа. Одними из популярных являются водостоки фирмы «Дёке». Изделия представлены в различных цветах, устойчивы к механическим и климатическим воздействиям. Продукция «Дёке» разделена на несколько серий в зависимости от технических характеристик, что позволяет легко сделать выбор.

Производитель систем «Дёке» даёт гарантию в 25 лет на свои изделия

Изделия фирмы «ТехноНиколь» также востребованы и представлены в большом ассортименте. Элементы водостоков легко соединяются между собой, образуя прочную и долговечную систему. Фирма специализируется на изготовлении пластиковых деталей по современным технологиям.

Пластиковые водостоки фирмы «Технониколь» устанавливаются легко и выглядят очень привлекательно

Фирма «Аквасистем» производит разнообразные виды водостоков, но одним из самых востребованных вариантов является комплекс из стали и пластика. Внешний вид, технические характеристики и размерный ряд деталей разнообразны, но все изделия долговечны и легко монтируются.

Водостоки «Аквасистем» представляют собой своеобразный гибрид металлических и пластиковых изделий

Принцип работы водоотведения и канализации в загородном доме

Система состоит из обязательных элементов, с помощью которых осуществляется транспортировка стоковой жидкости.

Стоковые приемники. Отверстия раковины, дренажных люков, унитазов, сливов служит для приема и дальнейшего направления жидкости в трубы канализации. Приборы и фитинги для них состоят из материалов, способных противостоять агрессивной среде стоков. Это чугун, керамика, сталь, некоторые виды пластика. Устройства выводят использованную жидкость к желобам.

Трубы для канализации, желоба. Стоковые воды от приемников направляются через трубы или желоба в накопительные колодцы, очистные конструкции.

Для элементов внутреннего водоотведения, также желобов подходит асбестоцемент, если системе не угрожают механические повреждения.

Трубы из металла, керамики, неоцинкованные растубы тоже пригодны для прокладки канализации. Элементы системы могут проходить по поверхности земли и под землей.

Разные накопительные системы обладают различной степенью очистной способности. Колодцы, имеющие фильтрующее дно, очищают жидкость до шестидесяти процентов, доочистка стоков производится при помощи бактерий в почве.

Очистные септики справляются с задачей лучше, вода попадает в грунт, безопасная для окружающей среды.

Работа станции обеспечивает после очистки технической водой для полива участка, и ил в качестве удобрения.

Емкости бывают пластиковые, бетонные, металлические. При выборе пластиковой емкости придется специально оборудовать место под нее, создавать котлован с укрепленными стенками либо кожух из металла, чтобы не допустить деформации конструкции из-за грунта.

Накопительные колодцы из бетона применяют при обустройстве системы дренажа либо ливневой канализации. Бетон по сравнению с пластиком уступает в долговечности. Накопители из металла покрывают краской во избежание коррозии из-за контакта с влажным грунтом и стоковой жидкости. Минусом металлических конструкций считается их вес, установить такую емкость одному не удастся.

Разновидности водосточных систем

Существует несколько параметров классификации: по методам организации стока воды и по материалу изготовления.

По способу организации

Тут системы будут такими:

1. Неорганизованными. В этом случае вода стекает с кровли прямо на землю за счет уклона крыши. Недостатком такой организации является то, что жидкость попадает на стены и фундамент, ускоряя их разрушение. Для жилых зданий ее использовать не рекомендуется. Она больше подходит для технических и хозяйственных сооружений с односкатным типом крыши.
2. Организованными внутренними. Они обустраиваются на многоэтажных домах. Такая система считается предпочтительной в условиях сурового климата. Водосточные трубы находятся внутри стен, поэтому риск их замерзания снижается.
3. Организованными наружными. Они представляют собой конструкции из желобов и труб, посредством которых вода отводится с крыши.

По форме система бывает прямоугольной или круглой. Можно сделать ее самостоятельно или приобрести фабричный вариант.

Материал водосточной системы

Совсем недавно основной сырьевой материал, из которого изготавливали водостоки, был металл, точнее, оцинкованный лист. Ещё раньше водостоки изготавливали из обычного стального листа, который окрашивался. Последний постепенно из оборота вышел. Оцинковка и сегодня используется, потому что материал имеет презентабельный внешний вид, хорошо справляется с природными нагрузками и обладает неплохими техническими характеристиками.

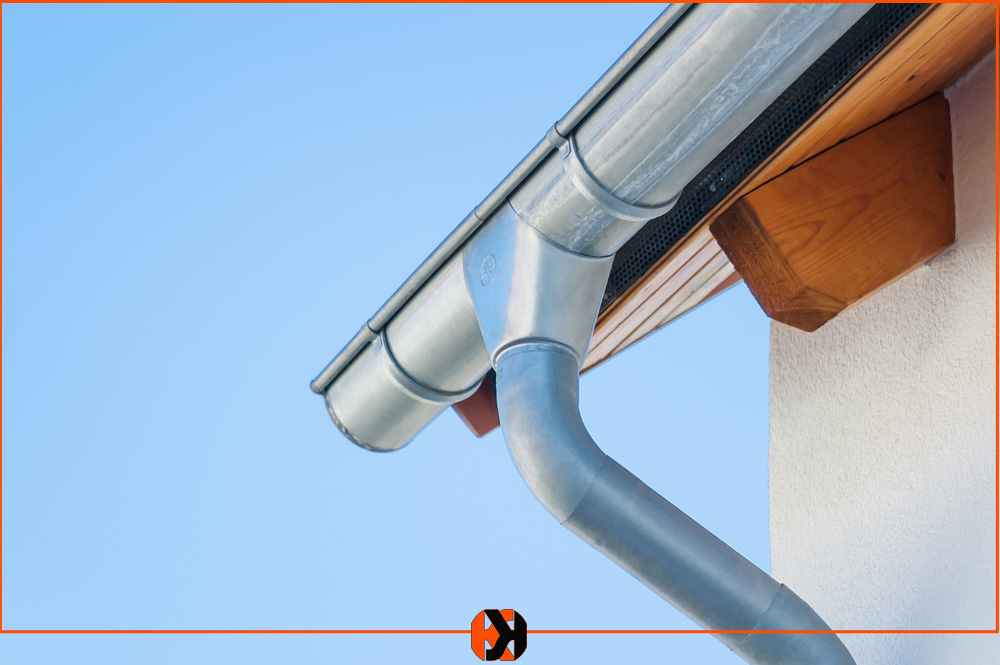

Водосточная система из оцинкованного листа

Научно-технический прогресс не стоит на месте, и сегодня на вопрос, из чего сделать водосток, обозначает возможность выбора из нескольких материалов. К чистой оцинковке добавляется оцинкованный металл, покрытый полимерным составом, и чисто пластиковый. Рассмотрим их плюсы и минусы.

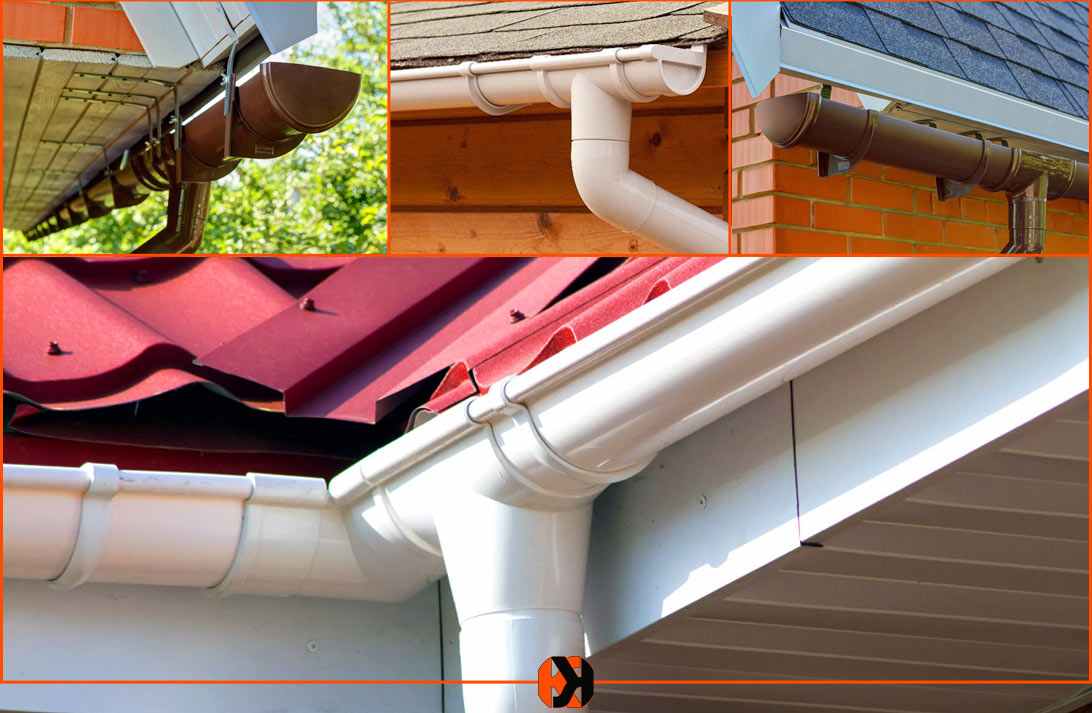

Пластиковый

Большой плюс пластика заключается в том, что материал при соприкосновении с водой не подвергается процессам коррозии. Отсюда длительный срок эксплуатации. К другим достоинствам пластиковой водосточной системы относятся:

• возможность эксплуатации практически при любых температурных условиях;
• стопроцентная инертность к ультрафиолету;
• презентабельный внешний вид, обозначенный огромными возможностями в плане цветового оформления;
• лёгкость конструкции.

Водосточная система из пластика

Единственное, чего боятся пластиковые изделия — ударных нагрузок, под действиями которых они трескаются и приходят в негодность.

О пластиковых кронштейнах. Согнуть их, придать необходимую форму креплению не удастся. В этом плане металлические лучше, их легче подгонять. Поэтому, когда проводится монтаж пластиковых кронштейнов, необходимо точно устанавливать их на лобовую доску с учётом места посадки и высоты свеса кровли. Правда, сегодня производители предлагают регулируемые изделия, у которых можно изменять угол наклона с помощью шарнирного соединения. Неплохой вариант, доказавший, что в категории пластиковых кронштейнов он самый удобный.

Металлические с полимерным покрытием

По своим характеристикам, по сроку службы изделия не уступят пластиковым. Но есть один серьёзный недостаток – сам полимерный слой. Он недостаточно прочный, его легко покарябать или отслоить, приложив небольшое усилие, используя острый инструмент

Поэтому важно в процессе установки водостока на крышу не испортить именно защитное полимерное нанесение

Металлические водосточные системы с полимерным покрытием

Нет защитного слоя даже на мизерном участке, получаете дефект, через который до металлического листа начинает проникать вода. Последствие – коррозия металла, снижение срока эксплуатации.

Другие варианты

Необходимо отметить, что на рынке можно встретить эксклюзивные системы стока воды, изготовленные из сплавов меди или алюминия, титана и цинка. Во-первых изделия отмечены долгосрочной эксплуатацией конструкции и повышенной надёжностью. Во-вторых, дизайнерский подход к решению задачи оформления фасада дома. Но эксклюзивные водостоки стоят недешево, поэтому в общей массе потребителей их приобретают редко.
