Винтовые лестницы: варианты конструкций, сборка и установка

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

• Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
• Н₁ — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
• h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
• h₁ – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

• размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + h_о = 60..65 см ;
• возле центрального столба глубина проступи не должна быть меньше 10 см;
• если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
• ширина ступени не должна быть меньше 90 см;
• размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
• если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
• толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

• R = 1,8 метра – внешний радиус;
• r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
• Н = 3 м – общая высота;
• Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L₁ ) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L₁ = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L₂ ) вычислим аналогично.

L₂ = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

Теперь, разделив величины L₁ и L₂ на 19, мы получаем значение глубины проступи у внутреннего края (h₁ = 19см) и у внешнего края (h₂ = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h1 = 19 см, h2 = 44 см, d = 1 м

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Если межэтажная лестница примыкает к стене, внутренний косоур можно не делать, а ступени укрепить непосредственно на поверхности стены.

Далее рассчитываем длину конструкции по основной линии подъема (L_о ) и глубину проступи (h_о ) в этом месте.

L_о = ¾×2πR₁. где R₁ = 2/3 R = 1,2 м следовательно

L_о = ¾ × 2 × 3,14 × 1,2 = 5,6 м

Далее надо проверить результаты по форуме 2h + h_о = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

В случае необходимости, внешний радиус можно уменьшить. Но при этом ширину ступеней не рекомендуется делать меньше, чем 90 см, если только речь не идет о служебной лестнице.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н₁ должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Изготовление деталей конструкции лестницы

Главный несущий элемент, опорный столб делают из металлической трубы, реже — из деревянного стержня, кирпичей или бетона. Диаметр варианта из металла делается с толщиной от 5 см, остальных от 15 или 50 см. Центральная стойка изготавливается с запасом прочности с расчетом на массу всех элементов, нескольких людей и тяжелого багажа. Ступеньки, в свою очередь, несложно сделать самостоятельно. Для этого рекомендуют проклеенные бруски. Сначала формируют шаблон, а затем каждая ступенька вырезается из заготовки с размеченным радиусом. Последнюю, верхнюю ступеньку лучше делать платформой вровень с полом и с большей шириной. Что касается стоек и балясин, то требуется не менее 50×50 мм в разрезе для дерева и 15×15 мм для металла. Самостоятельное изготовление балясин станет интересным занятием, нужны лишь минимальные навыки работы на токарном станке и схема. Перила, в свою очередь, имеют изогнутое строение, поэтому для всех вариантов создания характерен высокий уровень сложности:

1. Выпиливание коротких частей из цельного массива.
2. Склеивание из тонкого шпона.
3. Выпиливание изогнутых деталей из блока.

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него «косынки», одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме «лесенки».

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент — хребет, именно поэтому подобная конструкция также носит название «хребтовая лестница». Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

Изделие с центральным столбом или опорной трубой — классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

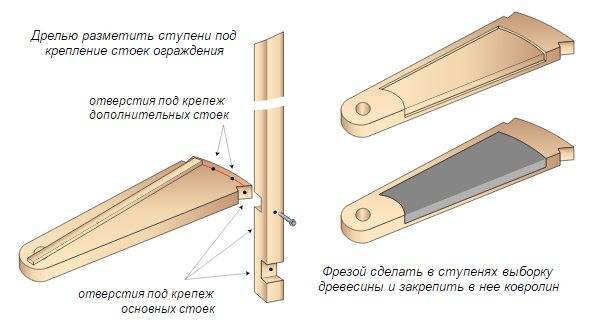

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Проведение проектирования винтовой лестницы

Винтовая лестница устанавливается в основном, если нужно сэкономить свободное пространство.

Она отлично подойдет в качестве лестницы на:

• Второй этаж;
• Мансарду;
• Чердак.

Чтобы совершенно точно и правильно выполнить проектирование конструкции, важны все требования и нормы ГОСТ, так как это позволит сделать лестницу прочной, устойчивой и безопасной.

Проект винтовой лестницы обязательно должен быть продуман очень тщательно до мелочей, чтобы она получилась прочной и надежной. Подъем и спуск не должны доставлять ощущение дискомфорта. Материалы для изготовления деталей должны отличаться прочностью и полностью соответствовать оказываемым на конструкцию нагрузкам.

Расчеты основных параметров лестницы

Высота межэтажной лестницы рассчитывается от пола первого этажа до пола второго этажа. Для правильного расчета необходимо учитывать межэтажные перекрытия. Чтобы узнать, сколько ступеней необходимо сделать, нужно расстояние между этажами разделить на высоту ступенек. Учитывают целое число, остаток нивелируется высотой нижней ступеньки. Она может быть чуть ниже или выше остальных.

Количество ступеней и их ширина в лестничных маршах первого, второго и последующих этажей должны быть одинаковыми, это значительно снижает вероятность травматизма. Ширина конструкции – не менее 90 см, если в доме большое количество жильцов, то ширина марша должна быть такой, чтобы на ней могли разойтись 2 взрослых человека средней комплекции.

Угол наклона не должен превышать 40°, более крутые лестницы неудобны при эксплуатации, а количество ступеней на каждом пролете составляет до 16 штук.

Высота ступеней может колебаться в диапазоне от 130 до 170 мм. Ширина проступи (горизонтальная площадка ступени, на которую встает нога при подъеме по лестнице) рассчитывается так, чтобы на ней полностью умещалась стопа взрослого человека: от 280 до 350 мм. Эти параметры нужно знать при расчете любой лестницы. Размер и конфигурация лестничных площадок зависит от конструктивных особенностей лестницы. Конструкция состоит из нескольких элементов:

• лестничные косоуры или тетива – это несущие опорные балки ступеней;
• проступь – это горизонтальное основание ступени, на которое ставится нога;
• подступенок у лестницы – это высота между соседними проступями;
• балясины лестницы – невысокие столбики, поддерживающие перила лестниц;
• подперильник – это планка, к которой крепятся балясины, подперильник является скрытым элементом и закрывается перилами.

Покраска лестницы

Для защиты древесины от гниения, плесени и грибка все элементы конструкции обрабатываются антисептиком. После чего лестницу покрывают краской или лаком, предупреждающим преждевременное истирание, появление царапин и незначительных повреждений.

При выборе лакокрасочного материала отдайте предпочтение составам, не образующим гладкой поверхности. Скользкие ступеньки – травмоопасны!

Защитное покрытие выполняет и декоративную функцию, с помощью бесцветного или тонирующего лака можно подчеркнуть структуру дерева и придать выразительность естественному рисунку. Окрашивание элементов поможет органично вписать изделие в окружающий интерьер.

Стильная лестница на второй этаж из дерева, окрашенная в два цвета

Как правильно спроектировать – расчет параметров

Проектировка включает в себя учет десяти основных показателей, не считая размеров заготовок. Длина каждой отдельной ступеньки винтовой лестницы должна составлять не менее 80 см. Приемлемая ширина центральной части проступей — не меньше 20—25 см. Размер ступеньки определяется разницей ширины заготовки и конечного изделия, длиной и углом. Чтобы составить проектный чертеж, лучше воспользоваться специальными калькуляторами. Необходимо определить и ввести такие показатели, как общая высота подъема, диаметр витка, расстояние, образующее внутренний радиус. К расчетам следует добавить количество ступеней, их ключевые характеристики: длину, ширину, толщину и угол (если ширина проступи неодинаковая в двух концах). Замеряется также высота пролетов между ступеньками, а они есть у подавляющего большинства обычных винтовых и у значительной части криволинейных лестниц. Последний значимый показатель для расчетов — угол поворота лестницы. Лекальные варианты проектируются с множеством дополнительных данных.

Оптимальные размеры лестницы и ее элементов

Ключевой частью подъемной системы являются ступеньки. Их габариты регулируются нормами и рекомендациями. Расстояние от внутреннего диаметра до внешнего края называется длиной, а поперечный показатель — шириной. Рекомендуемое значение длины находится в пределах 80—150 см. Центральную часть ступеньки нельзя делать уже 20 см, притом на самую широкую часть рекомендуют отводить не более 45 см, где бы она не находилась. Интервал между ступеньками обычно проектируют нулевым или отрицательным, ведь промежуток не прибавит комфорта в эксплуатации лестницы. У закругленных подъемников высоту просвета между проступями ступенек делают больше, чем в прямых маршах. Оптимальное значение — 18—25 см. Перила лучше располагать на высоте не менее 100 см

Общая высота конструкции — момент индивидуальный, в первую очередь важно точное соответствие уровням здания. Имеет значение и ширина места на ступеньке, на которое обычно ступает человек — для удобства на него рекомендуют оставлять минимум 25 см

Винтовая лестница своими руками

Винтовые лестницы отлично подходят для обеспечения доступа к чердачному помещению. Также при желании подобная лестница сооружается между этажами дома. Сфера применения конструкции ограничивается лишь вашей фантазией.

Как сделать винтовую лестницу своими руками

Лучше, чтобы внутренняя горизонтальная кромка винтовой конструкции была свободной – благодаря этому эксплуатация лестницы станет более безопасной. Такая модификация известна под названием «лестница без вертикальной плоскости» или «винтовая лестница без центральной стойки».

Винтовая лестница без центральной стойки

При спуске и подъеме по лестнице человек обычно наступает на середину ступенек, поэтому ширина каждой ступени в центральной части должна составлять порядка 200 мм. В 15-сантиметровом отступе от центра ширина ступени должна быть не менее 100 мм.

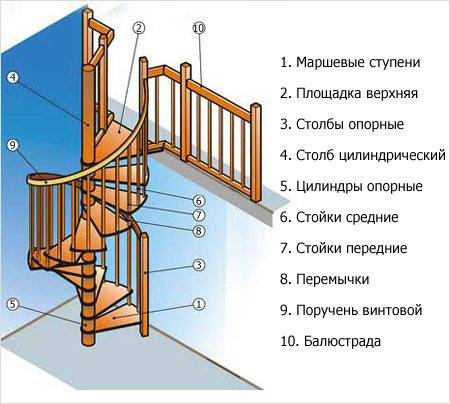

Устройство винтовой лестницы

Длину ступеней подбирайте с учетом предназначения конструкции. Если лестница будет использоваться сравнительно редко, подойдет и 60-сантиметроая длина. Оптимальная длина одной ступени – 80 см. Общий диаметр лестницы должен составлять порядка 200 см. Оптимальная высота пролета – порядка 200 см.

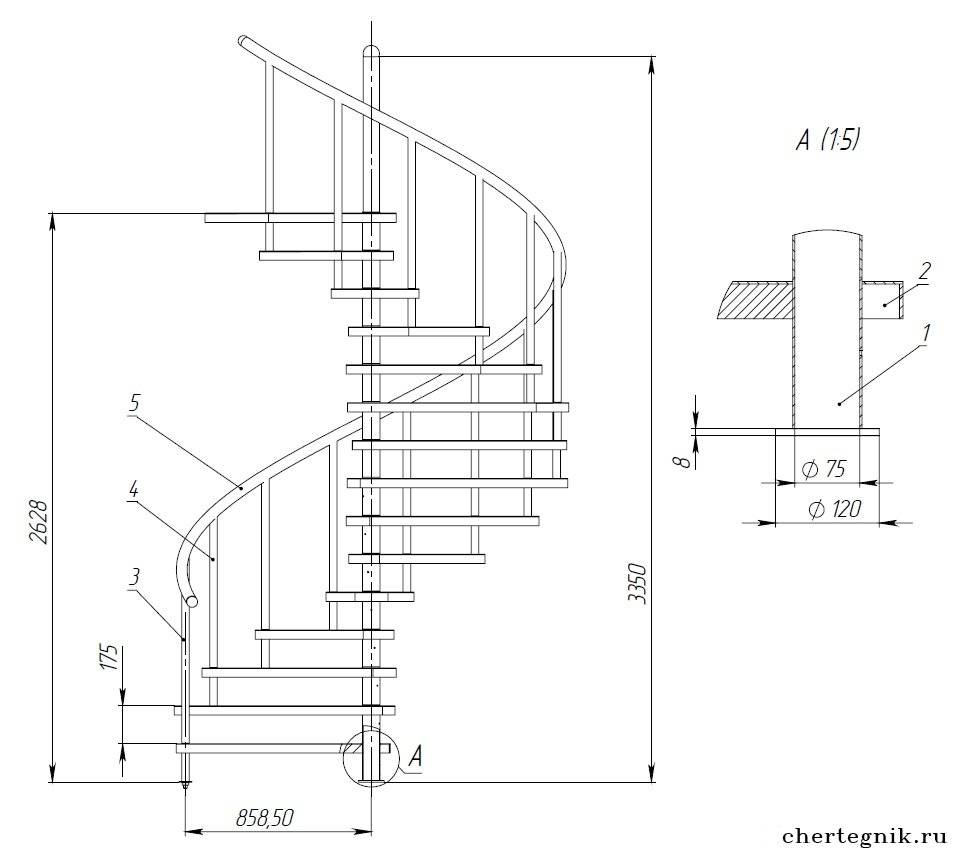

Чертежи винтовой лестницы

Первый шаг. Установите центральную вертикальную опору. Для ее изготовления лучше использовать не древесину, а толстостенную стальную трубу. Оптимальный диаметр опоры – порядка 5 см. Использование металла поспособствует увеличению жесткости конструкции.

Предварительно убедитесь, что точка установки опоры сможет выдержать предстоящую нагрузку.

Для крепления опоры можете использовать анкерные болты и пластины. Также доступен вариант, в соответствии с которым опора заливается бетоном и дополнительно крепится при помощи растяжек.

Второй шаг. Приступайте к монтажу ступеней. Для этого предварительно просверлите со стороны узкой части ступеньки отверстия по диаметру стойки. Установка ступеней выполняется при помощи втулок. Втулки дополнительно прокладываются шайбами.

Сборка лестницы

Ступени крепите на расстоянии порядка 20 см.

Чтобы конструкция была более жесткой, ступени укладывайте с некоторым нахлестом и дополнительно скрепляйте с помощью кронштейнов. Кронштейны размещайте в широкой части ступенек между их смежными сторонами.

Третий шаг. Установите верхнюю ступень и перекрытие.

Четвертый шаг. Установите перила и поручни.

Изготовление площадки

Таким образом, вы можете самостоятельно справиться со сборкой деревянной лестницы любой конфигурации. Ничего сверхсложного в такой работе нет. Выберите наиболее подходящий вам вариант, внимательно изучите инструкцию и приступайте.

Удачной работы!

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными.  Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Винтовая лестница на металлическом каркасе

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

Элитная винтовая лестниц из дуба

Выбор готовых деревянных лестниц огромен. Лестница в доме из дерева, это уникальная конструкция, в которой все стройматериалы и элементы выполнены из прочной породы – дуб.

Некоторые разновидности конструкций строятся из очень массивного дерева и подходят исключительно для солидных вилл и огромных особняков.

Традиционно элитные лестницы делаются из:

• Ясеня;
• Бука;
• Дуба.

Ясень легко обрабатывается, и есть возможность изготавливать разнообразные фигурные элементы для декоративного оформления лестничной конструкции. Элитные изделия из массива ценных пород дерева имеют уникальные свойства, которые удовлетворят спросу многих потребителей, и фото на их фоне великолепны.

Лестница может быть квадратной, прямоугольной, спиральной или иметь другую конфигурацию, в любом случае, деревянная конструкция – это 150 % успеха дизайна интерьера.

Монтаж винтовой лестницы на опорном столбе

Процесс сборки лестницы состоит из четырех основных этапов: установка центрального столба, установка ступеней и дополнительных опор, установка перил, финальная отделка.

Установка центрального столба

В идеале центральный столб винтовой лестницы устанавливается еще во время строительства дома. В этом случае нижняя его часть бетонируется, а верхняя крепится к плите перекрытия с помощью дюбелей, вкрученных в специально приваренную пятку-основание.

Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной

Если же установка проводится в уже готовом помещении, то основания привариваются к обоим концам опорного столба. Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной.

Установка ступеней и дополнительной опоры

Когда столб установлен можно приступать к монтажу ступеней. Их можно изготовить полностью из металла лучше всего для этой цели использовать сталь. Ступени приваривают к опорному столбу начиная с нижней, располагая их таким образом, чтобы передний край каждой последующей ступени был точно над задним краем предыдущей. И естественно следует строго соблюдать расстояние между ступенями.

Помимо ступеней необходимо будет установить еще одну дополнительную опору. Она может быть как отдельно стоящим столбом, расположенным под одной из средних ступеней, так и представлять собой упор прикрепленный к стене (в том случае если одна из ступеней упирается в стену).

Когда все ступени установлены для придания конструкции дополнительной жесткости и монолитности все ступени связываются между собой металлическими перемычками, которые привариваются с обратной стороны лестницы соединяя передний и задний край следующих друг за другом ступеней.

Установка перил

Перила или поручни являются необязательным элементом винтовых лестниц. Их установка необходима в тех случаях, когда ширина ступеней меньше 90 сантиметров, либо высота лестницы более двух этажей. Устанавливаются перила на металлических прутках, которые привариваются к ступенькам лестницы.

Параметры лестницы с поворотом 180 градусов

Рис. 1 Общий чертеж лестницы

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
• P — ступеней на нижней тетиве — количество ступеней до площадки, зависит от Ваших предпочтений и геометрических характеристик дома

Рис. 2 Обозначение ступеней

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.
