Пошаговая инструкция по изготовлению вибростола своими руками
Проект подбирают исходя из нужных размеров. Чем внушительнее габариты плиты, тем больше на ней поместится форм, но масса ее при этом возрастает, соответственно, требуется более мощный привод. Обычно длина составляет примерно 1800-2000 мм, а ширина – 750-800 мм. Мощность двигателя подбирают с учетом суммарной массы столешницы, форм и бетонного раствора (на каждые 100 кг веса – 1 кВт). Типовой чертеж предполагает, что виброузел будет находиться под плитой, по центру.
Кроме электродвигателя готовят следующие материалы:
- 4 опорные стойки (ножки) из стального проката из уголка, двутавра или прямоугольной трубы, длина каждой – 800 м.
- Уголок для каркаса сечением 25х25 или 40х40. Общую длину считают по чертежу (около 10 м).
- Лист из углеродистой стали толщиной 3-12 мм для изготовления столешницы.
- Амортизаторы – прочные, термически обработанные спиральные пружины, число которых, как и схема расположения, определяется согласно проекту.
- Стальные гнезда (стаканы) для пружин.
В качестве амортизаторов используют пружины от клапанов грузовика марки ЗИЛ, а функцию гнезд выполняют отрезки труб.
Технология изготовления:
1. Каркас. Нарезанные в размер чертежа уголки сваривают. Чтобы придать конструкции жесткость, ножки соединяют между собой поперечинами, а с верхней прямоугольной рамой – с помощью наклонных распорок.
2. К верхним концам опор или раме приваривают стаканы: если их высота превышает 2 см, то пружины помещают в них без фиксации. В других случаях используют болтовые соединения. Жесткая схема скрепления пружин со столом (сварка) не оправдана. Во-первых, амортизаторы будет трудно заменить. Во-вторых, теряется возможность горизонтальной настройки столешницы.
3. К верхней плите в соответствующих местах тоже привариваются стаканы и надевают их сверху на пружины.
4. В центре подрамника приваривают кронштейны и крепят к ним электродвигатель. Его вал должен быть ориентирован вдоль стола.
5. На хвостовике вала фиксируют эксцентрик. Его роль может выполнять фланец с просверленными отверстиями для закрепления грузиков.
Каждый грузик подбирают путем эксперимента в зависимости от скорости вращения и мощности мотора. Вес утяжелителей не должен быть чрезмерным, иначе двигатель выйдет из строя. Чтобы эксцентрик в процессе работы не отсоединился от вала, вращающаяся часть мотора ограждается защитным кожухом.
Рекомендации
Привод устройства не требует большой мощности, поэтому домашние умельцы часто собирают вибростол с двигателем от стиральной машины. Срок эксплуатации такого движка невелик, но при умеренной нагрузке его ресурса хватит на несколько лет. Специалисты советуют сразу модернизировать мотор: вместо втулок поставить усиленные подшипники. Если вибрационный стол будет задействован в изготовлении плитки на продажу, есть смысл купить готовые вибродвигатели ИВ-98 или ИВ-99, рассчитанные на 220В. У них большой запас мощности, обороты регулируются в зависимости от размеров форм.
Мастера, самостоятельно изготовившие вибрационные устройства, иногда жалуются, что в центре стол меньше вибрирует, а по краям формы подпрыгивают и разъезжаются. Чтобы избежать подобных проблем, желательно найти грамотно составленные чертежи, в которых указаны оптимальные размеры материалов. Масса рабочей плиты рассчитывается таким образом, чтобы отвечать возможностям электродвигателя.
Добиться равномерной вибрации помогут несколько практических советов опытных специалистов.
- Схема работы оборудования должна обеспечивать не слишком большую амплитуду колебаний, чтобы бетон постепенно распределялся по формам, а не отскакивал от стенок. Частоту колебаний подбирают опытным путем, сопоставляя качество получаемых изделий.
- Нужна точная дозировка бетонной смеси – это не только стабилизирует вибрацию, но и поможет избежать формовки плиток разной высоты.
- Стол устанавливают строго горизонтально, без перекосов.
Для дополнительной устойчивости конструкции к нижним концам опор приваривают круглые пластины, вырезанные из листа. Если мощная вибрация приводит к смещению стола, «пятаки» можно просто забетонировать, но лучше все же просверлить в них отверстия, чтобы соединить стол с основанием анкерными болтами.
Самостоятельно изготавливая вибростол, иногда принимают решение сделать плиту или всю станину из дерева. Это большая ошибка: древесина со временем рассыхается. По этой причине полностью нарушается геометрия, теряется центровка, требуемая амплитуда не достигается, падает качество плитки.

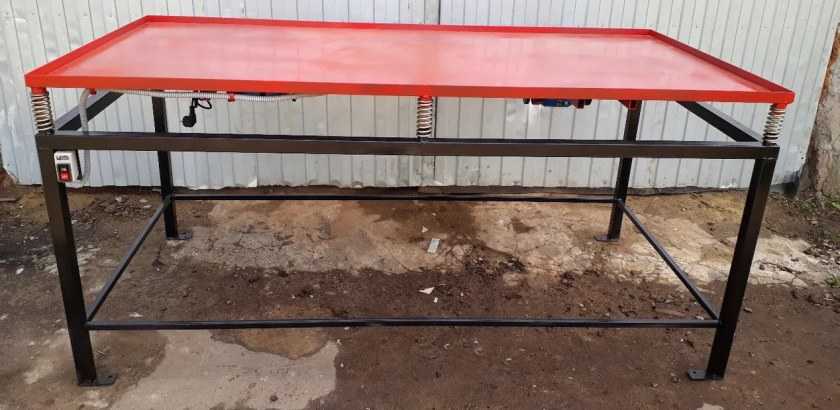

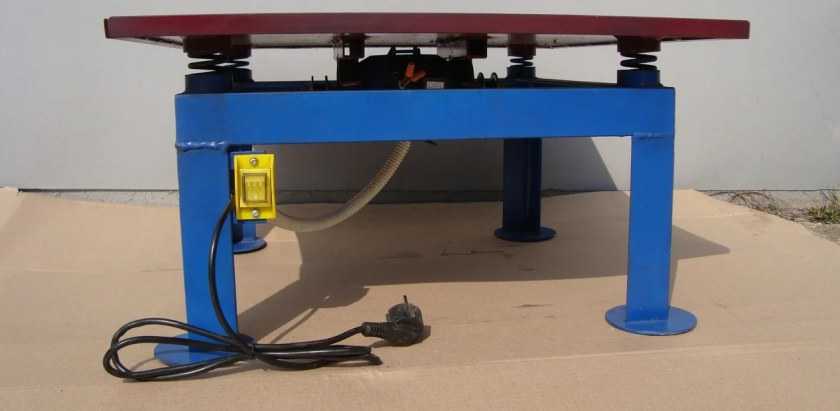

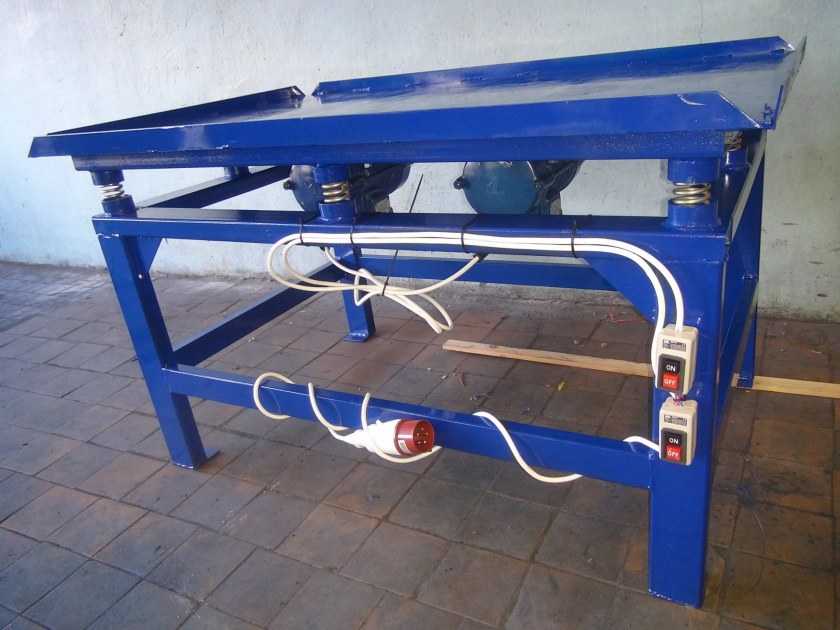

Как устроен вибрационный стол
Вибростол, предназначенный для создания тротуарной плитки и сделанный своими руками, чаще всего включает в себе следующие детали и составляющие:
- мощная, закрепленная и устойчивая рама.
- подвижная часть, которая подвергается вибрации.
- пружины, которые будут компенсировать вибрации.
- специальный двигатель, который будет вызывать вибрации и оказывать непосредственное влияние на заготовки.
Чтобы узнать, как сделать вибростол, необходимо понять, за счет чего он работает.
Вибрация по законам физики может распространяться в нескольких направлениях, это же свойство и используется в вибрационных устройствах, которые главным образом отличает только наличие специального двигателя-вибратора.
Рамы, на которые все опирается, располагаются на ровной поверхности. К ним крепятся компенсаторные пружинки, только затем уже идет вибрационный двигатель и плоскость для формовки. Вибрация проходит внутри рам и поверхности стола от вибрационного двигателя до заготовки.
Как сделать вибростол своими руками с горизонтальной вибрацией
Размеры вибростола для плитки
размеры столешницы целесообразно сделать 600х600 или удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить» или же устанавливать меньше и располагать строго по центру. Слишком узкий стол снижает производительность вибростола и является довольно неустойчивой конструкцией.
Примечание. На размеры вибростола влияет и запланированный объем производства, чем он больше, тем больше должны быть размеры столешницы. В свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к материалу ее изготовления, к устойчивости станины и мощности двигателя.
высота вибростола . Рассчитывается исходя из физиологических параметров человека, который будет работать за столом. При среднем росте удобной высотой является 900-1000 мм.
Примечание. Определяясь с высотой стола, учтите способ его установки. Если ноги стола будут укапываться и цементироваться их нужно сделать длиннее. Если конструкция будет мобильной – такой высоты достаточно.
Инструмент:
- сварочный аппарат;
- дрель;
- болгарка.
Материалы для изготовления стола:
материал для столешницы . В качестве такового можно использовать фанеру или металл. Фанерная столешница (14 мм) за счет малого веса позволяет передать большую вибрацию от вибродвигателя, к тому же значительно снижается уровень шума при работе. Но большинство пользователей отдает предпочтение металлу, стальному листу толщиной в 5-10 мм, в виду большего ресурса его использования.
Столешница для вибростола из ДСП
Столешница для вибростола из листовой стали
Примечание. Более тонкий лист следует усилить металлической трубой или уголком, приварив их по периметру и по центру.
швеллер для крепления мотора (от 211 руб/м.п.). Приваривается в центре под столешницей. В нем просверлены отверстия под болты для крепления мотора;
Швеллер для крепления вибромотора
Крепление для вибромотора
металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);
трубы для формирования верхних перекладин – 40х20 при толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм. (53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней форм;
Конструкция рамы вибростола для плитки
Рама с опорами для вибростола
металлические пластины для формирования подошвы ног опоры . Подойдет лист металла толщиной в 2 мм с размерами не менее 50х50;

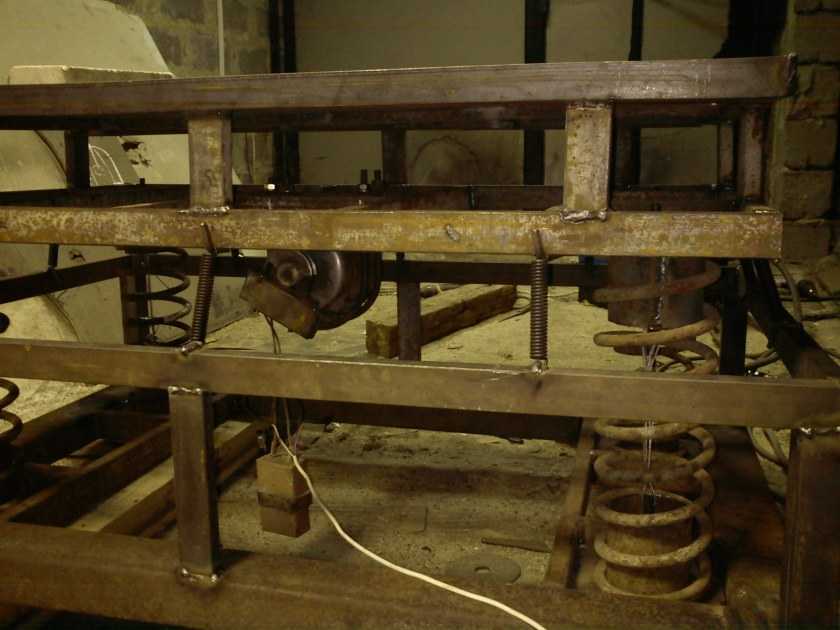

Устройство каркаса вибростола
пластина для установки электрооборудования;
пружины . Их назначение обеспечить вибрацию. Пружины можно приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с мопедов. Устанавливаются пружины по углам стола. При значительной площади рабочей поверхности устанавливается дополнительная пружина по центру. При этом изменяется конфигурация опоры и место установки двигателя;
Пружины для вибростола
Пружины для вибропресса
К сведению. Стоимость пружины диаметром 53 мм, высотой 113 мм. для скутера составляет 500 руб.
болты для установки на них пружин . Или заготовки трубы, длиной 50-70 мм и диаметром, превышающим диаметр пружин на 5-10 мм, которые будут выполнять функцию стакана для пружины;
Стаканы для пружин вибростола
Место крепления стаканов для пружин вибростола
Примечание. При диаметре стакана существенно превышающем диаметр пружины будет происходить неравномерная вибрация и износ пружин. А столешница будет раскачиваться, а не вибрировать.
болты и шайбы (4 шт). Предназначены для крепления двигателя;
электрический кабель достаточного сечения, розетка, выключатель, автоматический выключатель;
электромотор (вибратор или вибродвигатель для вибростола).

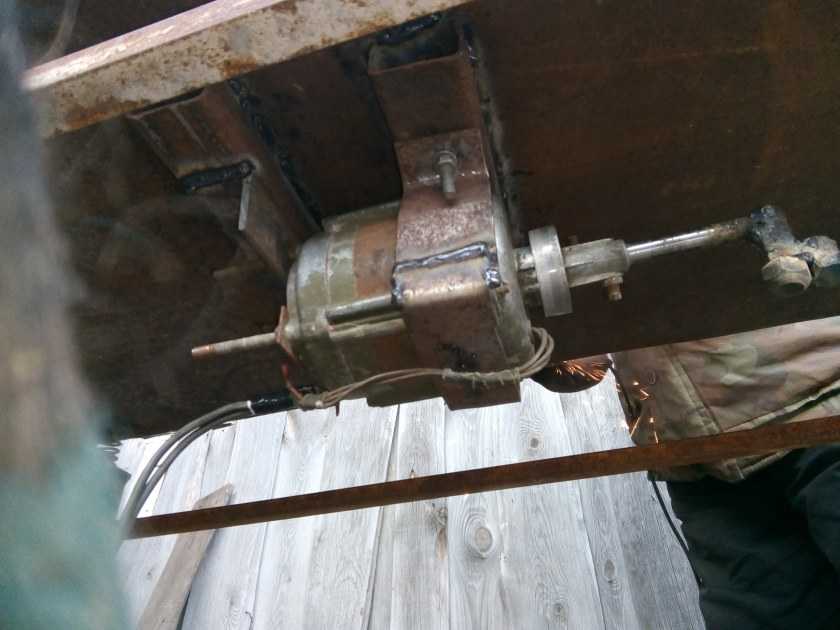

Крепление электромотора для вибростола

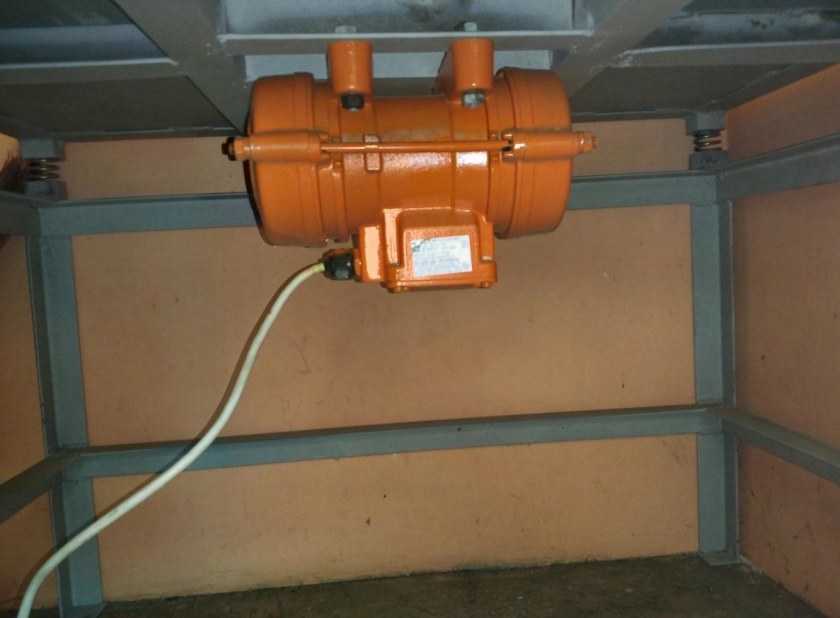

Электрический двигатель для вибростола

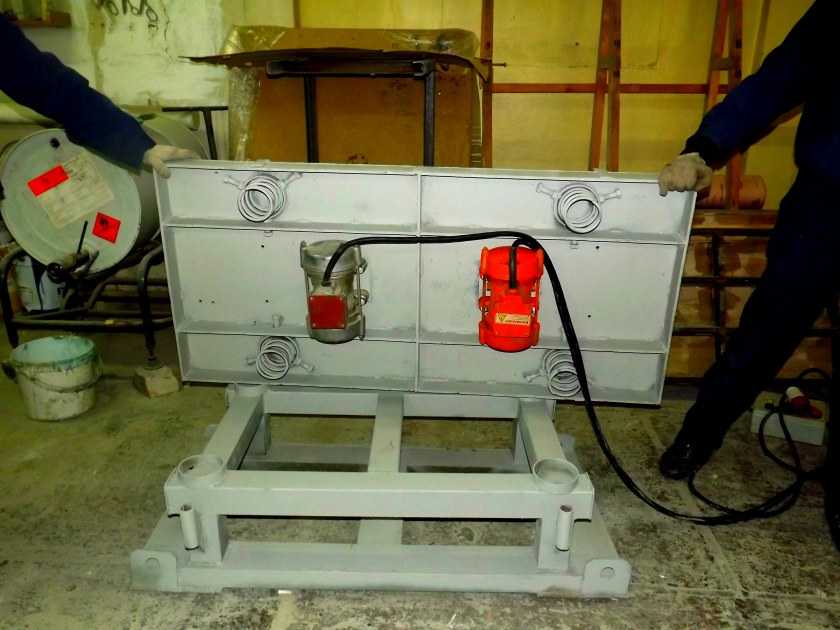

Вибродвигатель для вибростола
Ещё проще сделать вибродвигатель для вибростола, на котором изготавливают тротуарную плитку, шлакоблоки, бордюрный камень. В зависимости от режима использования установки, подбирают необходимый электродвигатель по частоте вращения вала. Для изготовления плитки и блоков на вибростоле подойдёт любой двигатель, но в отличие от наружного бетонного вибратора, на вал двигателя нельзя устанавливать эксцентрик. Дело в том, что силуминовый корпус бытового электромотора (в отличие от промышленных вибромоторов) может не выдержать нагрузки и довольно быстро выйдет из строя.
Для изготовления вибродвигателя такого типа придётся использовать дополнительный вал с эксцентриком, который и будет жёстко крепиться к вибростолу. Дебаланс на валу крепится по той же схеме, что и в поверхностном вибраторе для бетона, а двигатель может закрепляться отдельно на каркасе установки, а передавать вращение на вибрационный вал через обычную ременную передачу.
Так можно недорого и быстро изготовить вибродвигатель для любых целей самостоятельно, за короткое время и без значительных финансовых затрат. А сэкономить можно порядочно, поскольку цена заводского вибродвигателя на 220 В Ярославского завода — от 10 000 рублей в зависимости от мощности. Удачной всем работы!
Внешний блок регулировки скорости
Так как лезвие электро-ножовки движется слишком быстро, устанавливаем отдельный блок регулировки скорости (со встроенным выключателем и автоматическим предохранителем), который поможет выбрать оптимальный режим поступательного движения вибросита и адаптировать его работу для разных сыпучих материалов. В этом случае выключатель электропилы блокируется в положении «вкл». От отдельного блока регулировки можно отказаться в том случае, если вы применяете в качестве электродвигателя достаточно «тихоходную» электропилу.
Саму электропилу лучше закрыть защитным кожухом для предотвращения попадания цементной, песчаной или другой пыли (легко изготовить из пластиковой бутыли подходящего размера). При достаточно несложных изменениях в конструкции рамы в качестве основного двигателя можно применить электродрель (желательно со встроенным регулятором вращения), установив вместо сверла шпильку с закрепленным на ней возвратно-поступательным эксцентриком.
На видео представлена еще одна несложная конструкция вибросита, использующая в качестве двигателя электрический лобзик:
Пошаговая инструкция для изготовления вибростола с горизонтальной вибрацией
Первое, на что стоит обратить внимание перед началом работ – размер столешницы. Считается, что минимальный размер поверхности должен быть 600х600, так как при более узких сторонах, формы будут падать в процессе движения. Кроме того, узкая конструкция будет обладать меньшей устойчивостью
Кроме того, узкая конструкция будет обладать меньшей устойчивостью.
Во многом размер вибростола определяется необходимым объемом производства. Можно сказать, что здесь есть прямая зависимость – чем больше элементов должно быть изготовлено за один раз, тем больше должна быть площадь столешницы. Естественно, что для большого вибропресса потребуется более мощный двигатель, а материалы, из которых будет собрана конструкция, должны быть очень прочными.
Основание вибростола и крепление дебалансов
Что же касается высоты вибростола, то здесь все зависит от индивидуальных данных человека, которому предстоит работать за ним. Стандартной высотой, оптимально подходящей для человека среднего роста, считается 90-100 см.
Материалы и инструменты, необходимые для сборки вибростола: цены и характеристики
Для того чтобы самостоятельно собрать конструкцию, потребуются болгарка, сварочный аппарат, дрель, а также умение с ними обращаться. Рассмотрим список необходимых материалов, которые вполне можно найти среди поручных материалов.
Пример реализации вибрационного стола для изготовления тротуарной плитки с расформовочной насадкой
Для столешницы можно использовать фанеру или лист металла подходящего размера. При этом лист фанеры должен быть толщиной 14 мм. Это позволит передать большее количества вибрации за счет небольшой толщины, но при этом обеспечить необходимую прочность конструкции. Кроме того, таким образом можно существенно снизить уровень шума при работе устройства. Если же используется металлический лист, то его толщина должна быть в пределах 5-10 мм.
Стоимость листа фанеры нужной толщины, сделанной из березового шпона, составит порядка 650 рублей при стандартном размере 1525×1525 мм. А вот лист горячекатаного металла толщиной 5 мм обойдется дороже, около 1000 рублей.
Дебалансы используются для возбуждения колебаний в вибрационном механизме вибростола
Металлические уголки размером 50×50 мм. Они потребуются для создания окантовки столешницы и в процессе эксплуатации вибростола не позволят формам для производства тротуарной плитки смещаться с поверхности в результате воздействия вибрации. Их стоимость составит порядка 140 рублей на 1 м.п.
Швеллер для крепления мотора (около 210 руб/м.п.). Его нужно будет приварить по центру обратной стороны столешницы, заранее просверлив отверстия, которые будут использованы для болтов, удерживающих мотор.
Металлические трубы для ног стола. Обычно для этой цели используются элементы толщиной 2 мм и размером 40×40. Цена составит 107 рублей за 1 м.п.
Надежность креплений всех элементов вибростола обеспечивает корректную работу устройства, качество произведенной продукции и длительность срока эксплуатации
Трубы для формирования верхней и нижней частей каркаса. Поскольку основная нагрузка будет приходиться именно на эти элементы, стоит выбирать довольно прочный материал – 40×20 и толщиной 2 мм для верхней части и как минимум 20×20 такой же толщины для низа. Стоимость составит 84 руб/м.п. и 53 руб/м.п. соответственно.
Пластины из металла, которые будут использованы как подошва для опорных ног. Для этого подойдут куски металла размером не менее 50×50 и толщиной 2 мм.
Также понадобится пластина для установки электрооборудования и пружины, которые и призваны обеспечивать вибрацию. Приобрести эти элементы вполне возможно на авторазборке. Многочисленные отзывы свидетельствую о том, что идеальный вариант – использование пружин с мопедов, стоимость которых при высоте 113 мм и диаметре 54 мм будет около 500 рублей. Их устанавливают в углах стола, а при большой площади поверхности еще одну дополнительно монтируют по центру.
Вибростол для изготовления тротуарной плитки можно изготовить из подручных материалов без значительных финансовых вложений
Вибростол для плитки – виды и типы
Чтобы определиться с видом будущего оборудования, нужно понимать, какие вибростолы существуют и какое назначение каждого вида:
По направлению вибрации:
Вибростол с горизонтальной вибрацией;Вибростол с горизонтальной вибрацией
Вибростол с вертикальной вибрациейВибростол с вертикальной вибрацией
Направление зависит от того, как будет установлен ротор. Наибольшее распространение получили столы с горизонтальной вибрацией.
По специализации:
формовочные. Столы предназначены для формирования изделия;
расформовочные (распалубочный). Назначение – выбить (извлечь, вытрясти) изделие из формы с использованием вибрации.
Вибростол расформовочныйТакие вибростолы имеют практически одинаковый вид. Отличает их только установленная на расформовочном столе насадка с отверстиями.
На такую насадку устанавливают форму с изделием и посредством вибрации извлекают его из формы.
Внешний вид стола показан на фото.
Чертеж расформовочной насадки для вибростолаДля индивидуального строительства достаточно изготовить один вибростол с горизонтальной вибрацией. А извлекать плитку из форм не составляет труда, поскольку в частном производстве обычно используют гибкие формы. Тем более, что установить расформовочную насадку можно в любой момент.
Чертеж-схема расформовочной насадки показан на картинке.
Материал подготовлен для сайта www.moydomik.net
На практике, вибростол, изготовленный для производства тротуарной плитки в домашних условиях, чаще всего используется как основание для отрезного станка или в качестве платформы для установки циркулярной пилы.
Принцип действия вибростола для плитки
Чтобы понимать, какие детали/элементы конструкции понадобятся для работы и зачем каждая из них, коротко опишем принцип работы вибростола.

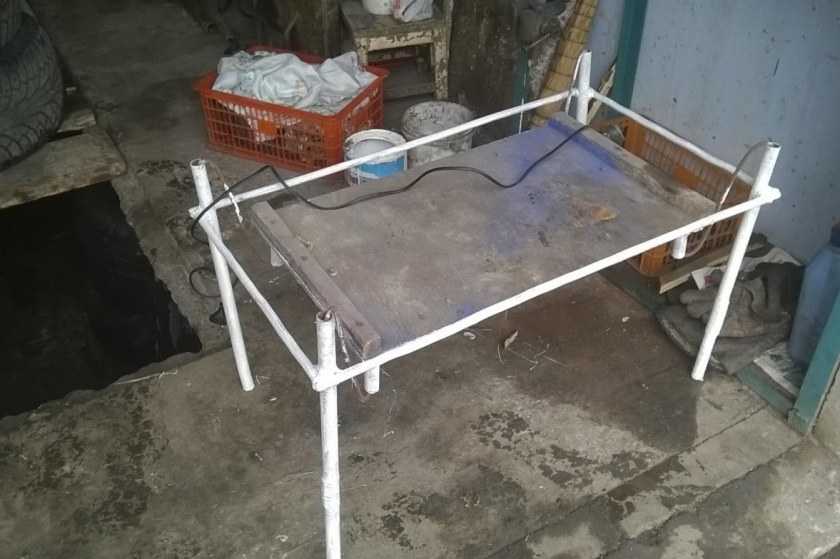

Наиболее легкий вариант вибростола
Если вам срочно понадобилось изготовить небольшую парти плитки для тротуара или определенных деталей из цемента, но нет ни времени на изготовку большого устройства, ни денег на покупку заводского, то вполне подходящим для вас будет данный вариант, потому как он является бюджетным аналогом, простым и быстрым в создании.
Его без труда можно сделать за один день. Для этого вам понадобится фанерные листы, резиновая шина от автомобиля и электрический двигатель небольшой мощности.
Для начала закрепите на фанерном или металлическом листе имеющийся электромотор. Затем положите покрышку на землю, а фанеру с двигателем разместите так, чтобы двигатель был внутри шины, но не касался земли.
Резина будет компенсировать вибрацию подобно рамам, но этого будет недостаточно для качественной плитки, изготовленной в домашних условиях. Однако, на небольшую партию такого варианта точно будет хватать.
Также аналогичным вариантом можно считать вибросито, которое также без труда можно сделать своими руками.
Как настроить электромотор
Настроить двигатель под необходимые для вибростола мощности можно и другим способом, однако настройке данный способ не поддается: необходимо попросту обрезать шкив с одной части или же приделать к нему гайки.
В устройство данных электродвигателей входит дисбалансирующее устройство, которое позволяет перейти порог максимальной нагрузки и выдерживать более сильные вибрации. Это улучшает качество работы и качество конечного результата.
Обратите внимание!
Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)
Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур
Бетономешалка своими руками | Наглядное пособие как и из чего изготовить бетономешалку самостоятельно
Чтобы установить мотор, на обратной, нижней стороне поверхности вибростола крепят балку, на которой специально подготовлены ушки для того, чтобы двигатель можно было повесить на них.
Благодаря такому расположению вибрация будет направлена непосредственно на поверхность стола и заготовки получатся максимально качественными.
Как говорилось ранее, двигатель может быть закреплен как в вертикальном, так и в горизонтальном положении, однако, для максимального качества его стоит устанавливать в повернутом положении, чтобы вибрации могли идти сразу в нескольких направлениях.
Варианты самодельного изготовления
Изготовить своими руками можно разные конструкции вибростола. Рассмотрим возможные варианты самодельного производства.
Расформовочная конструкция
Такой вибростол нужен для извлечения высохшей плитки из формы. Конструкция вибростола особенно ничем не отличается от стандартной. Единственное отличие состоит в том, что в верхней части изготавливается отверстие.
Работы ведутся двумя способами:
- Варится дополнительная столешница. Если пружины сверху не приварены, то замена проводится просто.
- Дорабатывается родная столешница. Для этого с одной её стороны изготавливается съемный люк. Снизу подкладывается мягкое основание, куда падает плитка.
Нестандартные приспособления
Изготовление вибростола своими руками дело довольно трудоемкое. Если возникает потребность в небольшом объеме тротуарной плитки, то используется упрощенная конструкция. Работу на ней можно выполнять на высоком уровне.
К таким разновидностям столов относятся конструкции:
- Из покрышек. В зависимости от требуемой высоты берется 2 или 3 покрышки. Сверху на них ложится деревянный щит. По бокам делаются деревянные бортики, чтобы формы не съезжали. Можно прикрепить щит к верхней покрышке шурупами. На деревянную поверхность кладется форма с раствором. Постукивания резиновым молотком по дереву начинают создавать вибрацию. Допускается в нижней части деревянного щита крепление двигателя с эксцентриком.
- Из ударной дрели или перфоратора. Для этого с одного торца деревянной плоскости крепится пластина из металла, а с другого прибиваются тряпки или резина. Мягкой частью делается упор в стену. К металлической пластине подводится перфоратор. Вместо сверла в него вставляется труба. Толщина ее должна быть такой, чтобы была возможность свободно войти в патрон. При включении перфоратора в сеть начинается хорошая вибрация.
В случае наличия дачного участка, потребность в вибростоле возникает постоянно. Покупное изделие стоит дорого. Изготовив конструкцию своими руками, наблюдается значительная экономия финансовых ресурсов. Не всегда есть необходимость в серьезном приспособлении. В таком случае можно обойтись упрощенными конструкциями. В домашнем хозяйстве всегда найдутся старые покрышки или резиновый молоток. Изделие получается небольшим, но работа выполняется на нем качественно.
Конструкция вибропресса для тротуарной плитки (устройство)
Рабочая поверхность закреплена на станине посредством использования системы пружин (для горизонтальной вибрации) или подвесов (для вертикальной). Столешница приводится в движение электродвигателем, расчетной мощности с эксцентриком на валу. Задача эксцентрика смещать центр тяжести двигателя для обеспечения нужной вибрации.
Эскиз вибростола показан на рисунке.

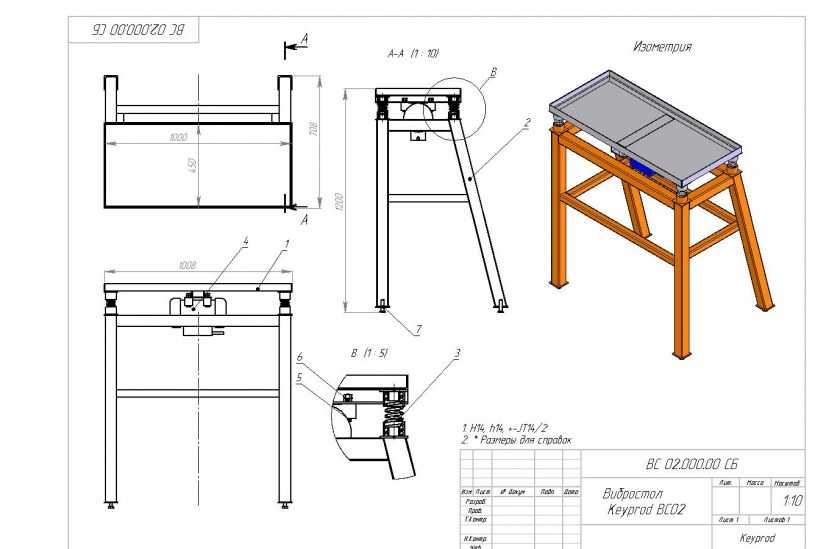

Чертеж вибростола для плитки
Несмотря на то, что эскиз дает общее представление о принципе функционирования вибростола, для того чтобы изготовить вибропресс своими руками эскизом не обойтись, нужен полноценный чертеж.
1. Для новичков
. Простая конструкция вибропресса позволяет выполнить формовку изделия, она более проста в изготовлении и обслуживании.
Чертеж простого вибростола для плитки
Конструкция простого вибростола для плитки
В принципе, можно добавить любые функции данному вибростолу, главное правильно рассчитать мощность двигателя и параметры конструкции. Например, можно совместить его с просеивателем для песка.
2. Для мастеров
– конструкция два в одном – вибропресс и просеиватель для песка. Удобно тем, что позволяет получить компоненты нужной фракции.
Схема вибростола и просеивателя песка
Конструкция вибростола и просеивателя песка

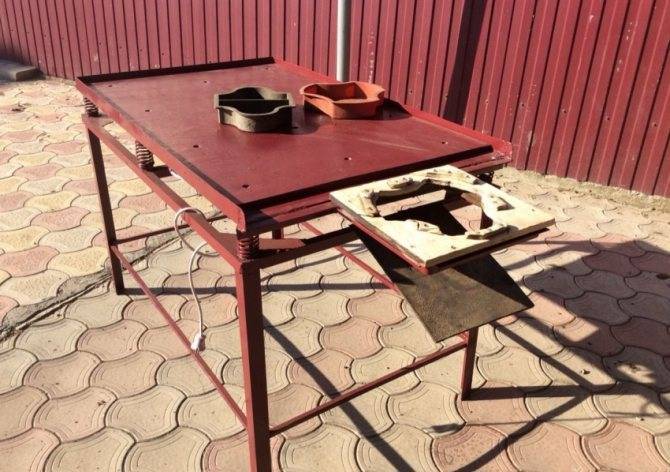

Расформовочный вибростол
Используется для извлечения высохшей плитки из формы. По сути, это обыкновенный вибростол, сделанный своими руками, только в его крышке есть отверстие. На него сверху ложится форма и под действием вибрации плитка из нее выпадает.
Чтобы работать с расформировочным вибростолом, на форме должны быть ручки или поля, которыми можно опереть ее о стол. Из кустарных форм, вместо которых применяются пластиковые емкости извлечь плитку таким способом не получится, разве что просто положить ее на стол, чтобы от вибрации зацепление между формой и плиткой стало меньшим.
На производстве применяются отдельные расформовочные вибростолы, в которых под столешницей находится подушка или сразу транспортерная лента для выпадающей плитки. Сама столешница делается съемной, под разные формы плиток.
Превратить сделанный самостоятельно вибростол в расформовочный можно двумя путями:
- Сделать дополнительную столешницу. Если пружины плотно стоят в стаканах и не приварены, то заменить поверхности недолго.
- Обойтись одной столешницей, но в одной из сторон сделать съемный люк, вместо которого можно вставлять нужные формы. Также под люком не помешает сделать подушку – даже если планируется подхватывать плитку, рано или поздно она пригодится.
