Вентилятор для ванной: виды, особенности и алгоритм установки

Виды вентиляции ванной комнаты

Параметры вентиляции помещений регулируются действующим СНиП 41–01–2003. Стандарт прописывает несколько типов вентиляции и кратность обмена воздуха.

Вентиляция может быть двух видов.

Естественная

При помощи специальных отверстий в ванных комнатах обеспечивается приток свежего воздуха и удаление отработанного. Обмен происходит за счет разности давлений – теплый воздух из помещения поднимается вверх и по вентиляционным воздуховодам выбрасывается в атмосферу. Свежий воздух поступает снизу через отверстия в двери. Размеры отверстий рассчитываются с учетом климатической зоны размещения зданий, объема помещения и кратности обмена. В ванных комнатах воздух должен меняться 6–8 раз в час.

Естественная вентиляция в ванной комнате

Преимущества такой системы – простота и автономность функционирования.

Недостатки – большая зависимость от погодных условий, вероятность появления обратной тяги. Воздух не вытягивается из помещения, а нагнетается. В результате такого явления повышается влажность во всех помещениях.

Высокая влажность — причина появления плесени и грибка

Еще один недостаток – большие теплопотери. В условиях постоянного повышения цен на энергоносители увеличиваются затраты на содержание помещений. Владельцы жилья различными методами пытаются уменьшить потери. Делать это надо умеючи, в результате непрофессионального вмешательства вместо желанной экономии можно получить серьезные убытки. Придется ремонтировать стены и потолки ванных комнат.

Принудительная

Схема вентиляции

Для подачи/вытяжки воздуха используются вентиляторы. Вентилятор вытяжной для ванной удаляет воздух только в заданный период времени или при определенных значениях влажности воздуха (в зависимости от типа и возможностей устройства), поступление свежего обеспечивается специальными продухами. По способу подачи или вытяжки воздуха принудительная вентиляция может быть вытяжной, приточной или приточно-вытяжной. Если вентилятор только удаляет воздух – система принудительно вытяжная, если только нагнетает – принудительно приточная. Если есть два вентилятора, один из которых подает, а второй удаляет, то система называется приточно-вытяжной.

Использование принудительной системы вентиляции ванной комнаты позволяет добиваться регламентируемых значений влажности при минимальных потерях тепла. Какой именно тип вентилирования выбирать, зависит от возможностей и пожеланий владельца квартиры и архитектурных особенностей здания.

Вентиляция в ванной комнате

Правила выбора вытяжного вентилятора

Итак, если решение о покупке вентилятора принято, нужно правильно подобрать модель, чтобы впоследствии не разочароваться. Выбирать нужно сразу по нескольким параметрам – производительности, безопасности, уровню шума и, разумеется, по соотношению качество-цена.

Производительность

Этот критерий является основным, ведь именно от него зависит эффективность воздухообмена

Здесь важно правильно подобрать мощность устройства относительно площади, так как один и тот же вентилятор дает различный результат в маленькой и большой ванной. Согласно строительным нормам, кратность воздухообмена для ванной комнаты равняется 6-8 единицам, то есть, за час весь объем воздуха в помещении должен смениться от 6 до 8 раз

Как правило, если ванной пользуется не более трех человек, выбирают кратность 6, если больше трех – кратность 8. Расчеты выполнить не сложно: нужно найти объем помещения и умножить его на кратность воздухообмена.

Получается, что для такой ванной оптимальным выбором будет устройство с производительностью от 54 м3/час. Разумеется, не всегда удается найти модель, максимально соответствующую расчетным параметрам, поэтому можно выбирать вентилятор с небольшим запасом производительности.

Норма воздухообмена для разных помещении

Обычно производительность вентиляторов для ванных комнат составляет 95 — 100 м3 /час

Безопасность

Для ванных комнат и санузлов выпускаются вентиляторы с дополнительной защитой электрических контактов от влаги, что обязательно должно быть указано в инструкции и на упаковке. Если поставить обычную модель, и в нее попадет вода, это может спровоцировать короткое замыкание и даже пожар, поэтому рисковать нельзя ни в коем случае.

Сейчас можно найти низковольтные вытяжные устройства, специально предназначенные для ванных комнат и саун. Они имеют влаго- и термозащиту, и могут эффективно работать при 100% влажности и высоких температурах. Правда, стоимость таких вентиляторов выше, да и к обычной электросети их подключить нельзя, что влечет за собой дополнительные затраты, но ведь безопасность жильцов этого стоит.

Ищите в магазинах вентиляторы, что предназначены именно для ванной комнаты

Уровень шума

Шум, производимый вентилятором, не должен превышать 30 дБ, в противном случае он будет действовать на домочадцев раздражающе. Если планируется включать вентилятор на ночь, выбирайте модель с уровнем шума до 25 дБ. Чем меньше данный показатель, тем комфортнее вам будет в ванной при включенной вытяжке. Особенно актуально это для тех, у кого вентилятор работает беспрерывно.

Шум, который составляет более 35 дБ, на психику человека действует раздражающе

Что касается качества вентиляторов, то здесь лучше ориентироваться на известные торговые бренды, продукция которых уже проверена временем. Например, массу положительных отзывов имеют бытовые вентиляторы торговой марки Soler & Palau (Испания), VENTS (Украина), Electrolux (Швеция).

Накладной вентилятор Soler & Palau

Вытяжки VENTS

Цветовое разнообразие вытяжных вентиляторов Electrolux EAFR

Эти компании дорожат своей репутацией, поэтому их продукция отличается высоким качеством сборки и долговечностью. Главное – покупать вентиляторы в специализированных магазинах, где на товар могут предъявить соответствующий сертификат и выпишут гарантийный талон. Так вы избежите риска приобрести дешевую подделку, а не брендовую технику.

Дополнительные функции вентиляторов

Фото	Наименование доп. функции
	Таймер
	Гидростат, или вентилятор для ванной комнаты с датчиком влажности
	Датчик движения
	Постоянное проветривание
	Часы на лицевой панели вентилятора
	Обратный клапан

Какой должна быть вентиляция в ванной комнате и туалете?

Есть два основных вида вентиляции помещений:

Естественная приточно-вытяжная.
Искусственная, с принудительным воздухообменом.

Естественная приточно-вытяжная вентиляция

Естественная приточно-вытяжная вентиляция – одно из типовых решений проблемы воздухообмена в большинстве современных зданий, как многоквартирных домов, так и частных. Система функционирует с помощью сочетания приточных отверстий и вытяжных шлюзов. Приточными отверстиями служат форточки в окнах, вентиляционные выемки в нижней части дверей, щели между дверью и полом. Вытяжные отверстия проектируются в виде отдушин в верхней части стен, у самого потолка, или на самом потолке.

Естественная вытяжная вентиляция и установленный вентилятор с обратным клапаном в ванной

Качество работы естественной приточно-вытяжной вентиляции зависит исключительно от тяги в вытяжных каналах, которая создаётся разностью давлений внутри и снаружи. Тяга создаётся за счёт нескольких факторов:

• поступление воздуха в помещение извне;
• температура воздуха как внутри помещения, так и снаружи его. Интенсивность воздухообмена снижается с повышением наружной температуры;
• возможность беспрепятственного перемещения воздушных масс по вытяжным каналам. Грязь, пыль, паутина, которые с годами накапливаются в вытяжке, препятствуют движению воздуха.

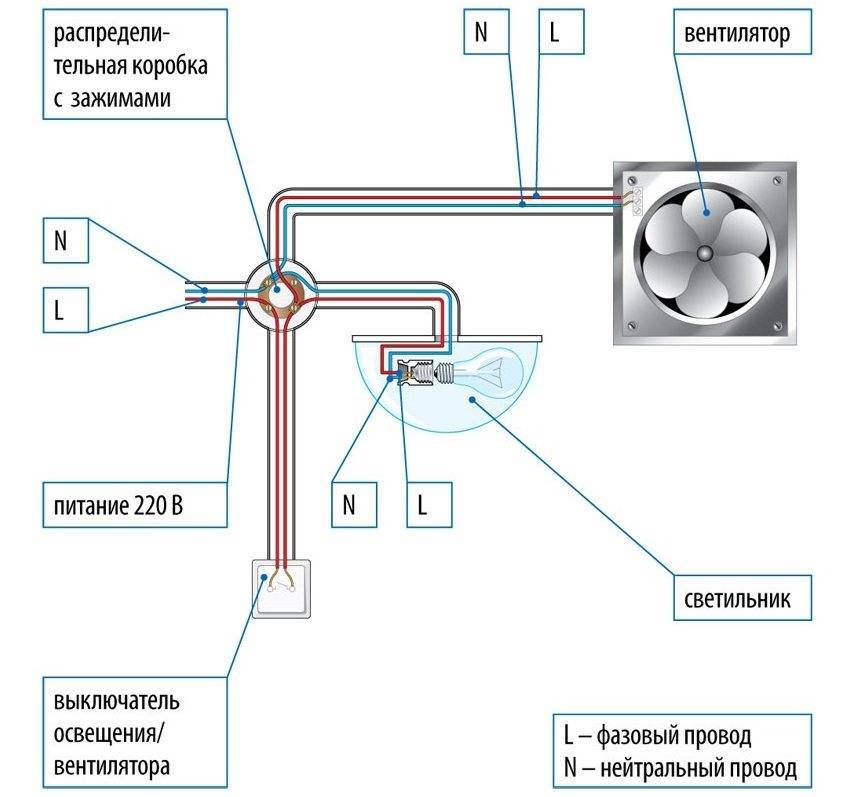

Схема подключения вытяжного вентилятора в ванной комнате

Приточные отверстия в виде оконных форточек в санузлах чаще всего отсутствуют по причине того, что окна в этих помещениях не предусмотрены проектом. Остальные отверстия (вентиляционные выемки, проёмы или щели) в большинстве случаев не способны обеспечить необходимую интенсивность приточных потоков.

Вывод – естественной приточно-вытяжной вентиляции недостаточно для формирования правильного микроклимата в ванной комнате или туалете. Соответственно, для проветривания данных помещений необходимо установить искусственную вентиляцию с принудительным воздухообменом.

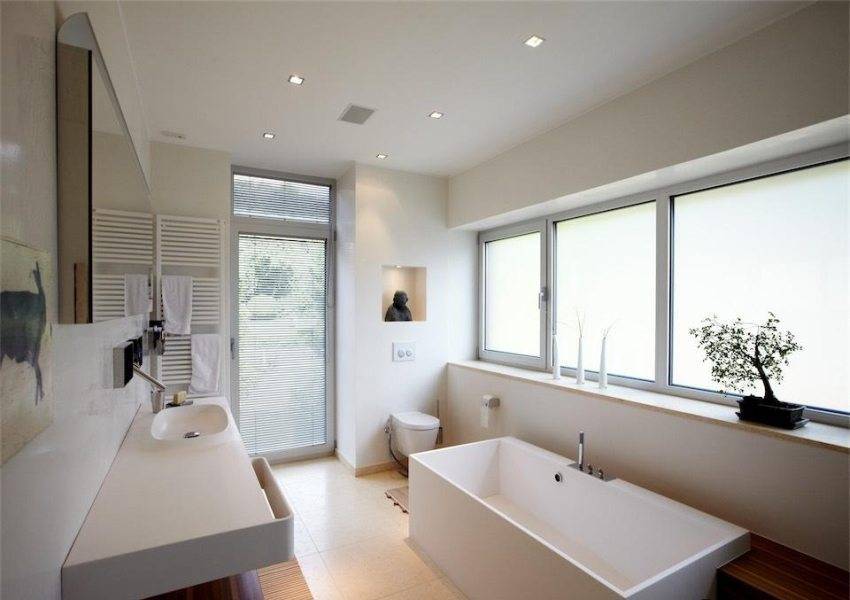

Естественную вентиляцию может обеспечить наличие окна в ванной комнате частного дома, однако это недоступно для большинства квартирных санузлов

Искусственная вентиляция с принудительным воздухообменом

Выделяют два вида искусственной вентиляции:

Сочетание естественного притока и принудительного вытягивания воздуха – так называемый приточный комплекс;
Искусственная подача воздуха и естественное выведение его из помещения – то есть, вытяжная схема.

Для принудительного воздухообмена должна быть обустроена сеть воздуховодов, через которые из помещения удаляются переработанные воздушные массы. Чтобы добиться необходимой для создания комфортного микроклимата интенсивности воздушных потоков, такую систему проветривания оснащают вентиляторами.

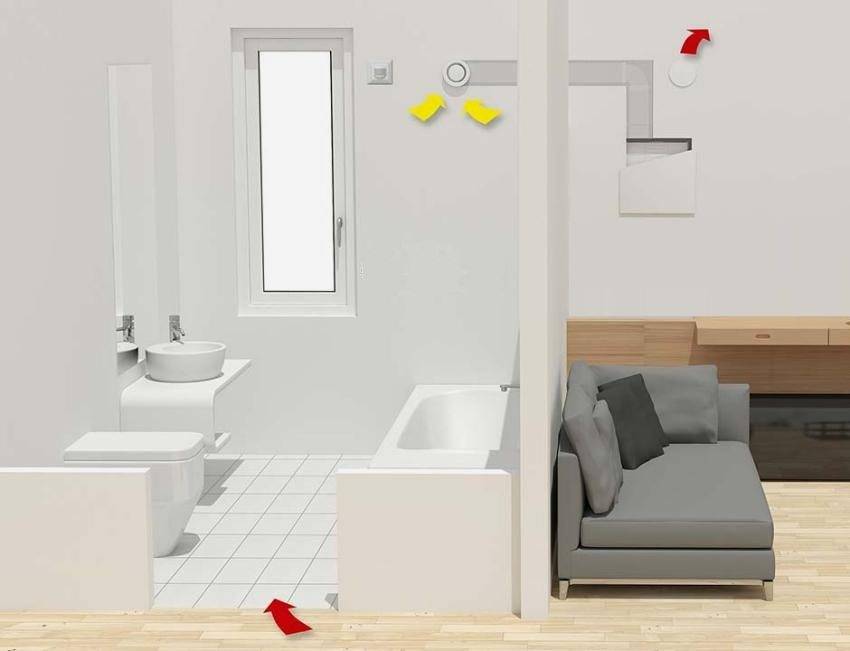

Желтыми стрелками обозначено движение отработанных воздушных масс, красными — приток свежего воздуха

Монтаж вентилятора

Приступая к обустройству вытяжки между ванной и туалетом, первым делом следует хорошо изучить инструкцию к оборудованию. Она содержит подробное описание всей процедуры. Вооружившись этой информацией, можно заметно сократить время проведения работ. Наиболее сложным этапом является монтаж и подключение вентилятора.

В тех случаях, когда инструкция не имеет нужной информации, рекомендуется взять на вооружение следующий порядок действий:

1. Освободить оборудование от крышки.
2. Намазать на поверхности вентилятора, которые будут соприкасаться со стеной, полимерный клей, силикон или жидкие гвозди. Любой из этих материалов вполне приемлем, учитывая тот факт, что большинство вытяжных устройств являются пластиковыми. Учитывая их небольшой вес, они хорошо держатся на жидких гвоздях.
3. При установке вентилятора необходимо добиваться того, чтобы его рабочий блок, состоящий из электрического двигателя и колесо с лопастями, полностью погрузились в шахту.
4. Корпус прибора нуждается в плотном нажатии, что дает возможность клею хорошо схватиться.
5. Прикрепить противомоскитную сетку. Благодаря ей создается надежный барьер на пути проникновения внутрь помещения из шахты всевозможных насекомых и мусора.
6. Для фиксации лицевой панели в наборе к прибору имеются саморезы или дюбели.
7. Провести кабель и подключить вентиляцию к питанию.

Принудительная вентиляция из ванны через туалет позволяет заметно увеличить воздухообмен в помещении. Однако, учитывая перекрывание лицевой панелью приличной области канала, в неактивном режиме происходит существенное падение скорости потока. В свою очередь, это негативным образом сказывается на производительности системы. Чтобы преодолеть возникшее затруднение, монтируют воздухозаборную решетку. В результате работоспособность системы поддерживается в нормальном режиме. Еще один вариант решения проблемы – предусмотреть дежурный зазор между лицевой панелью и стеной (обычно это – 10-30 мм). Это расстояние даст возможность воздуху проникать внутрь воздуховода даже в тех случаях, когда вентилятор будет неактивным.

Tags: , автомат, бра, вид, выбор, выключатель, двигатель, дом, , заземление, знак, кабель, как, , лампочка, , монтаж, мощность, напряжение, настройка, подключение, правило, принцип, провод, производитель, пылесос, , работа, размер, регулятор, розетка, ряд, сад, свет, светильник, соединение, схема, тен, тип, ток, , фаза, щит, эффект

Что такое бесшумный вентилятор?

Для того чтобы разобраться в особенностях этого оборудования, стоит узнать, от чего появляется шум в вентиляторе и почему в бесшумных вентиляторах для ванной его нет.

За шум в работе вентилятора несут ответственность: люфт в подшипниках, лопасти во время вращения, электричество, трение между различными деталями и вибрации, которые могут возникать при работе. Главная причина шума – это подшипники.

Ученые доказали, что шум является не только раздражающим фактором, но он может способствовать повышению кровяного давления, а также приводить к утомлению центральной нервной системы. Несмотря на то, что к шуму можно привыкнуть и не замечать его, он все же оказывает свое разрушающее воздействие на психику человека.

Современные вентиляторы для ванной – бесшумные, они производят звук с громкостью от 26 до 35 ДБ. Такой уровень звука ниже, чем если кто-то будет шептать на ухо или нахождится в квартире, которая изолирована от уличного шума, а все жильцы ушли, то есть можно комфортно лежать в ванной и не слышать, как вентилятор делает свою работу.

За счет чего достигается бесшумная работа?

1. Строение двигателя. Двигатель соединен с корпусом посредством специальных виброизоляторов, то есть во время работы прибор не создает вибраций, а значит, отсутствует характерный шум.
2. Особая форма решетки и материалы, используемые для ее изготовления, также снижают шум от вращения лопастей работы мотора.
3. Особая конструкция подшипников делает их очень надежными, а кроме того, они не требуют никакого ухода (например, смазки). Бесшумный вентилятор рассчитан на тридцать тысяч часов эксплуатации – это три года непрерывной работы.

Виды вентиляторов для санузла

В помещениях санузлов применяют три разновидности устройств по принципу работы:

• осевые;
• центробежные;
• комбинированные.

Осевые

Потоки воздуха в таком типе устройств перемещаются за счёт вращения лопастей крыльчатки, похожих на гребной винт или пропеллер самолёта. Воздух движется вдоль оси электродвигателя, чем достигается охлаждение мотора.

Осевые вентиляторы для вытяжки

Преимущества осевых вентиляторов:

• низкий уровень шума при работе, так как конструкция позволяет произвести точную балансировку деталей;
• экономичность.

В основном модельный ряд рассчитан на ванные комнаты небольших или средних размеров. Корпуса бытовых приборов изготавливают из пластика, что позволяет придавать им дизайнерские формы. Детали не нуждаются в антикоррозийной защите.

Ограничивает применение осевых вентиляторов в бытовых условиях низкая производительность по воздухообмену и коэффициент полезного действия (КПД), что не позволяет использовать устройство в больших помещениях.

Радиальные

Радиальный, или центробежный, тип применяют для воздухообмена в больших по объёму ванных комнатах и совмещённых санузлах.

Поток воздуха в таких устройствах движется в поперечном к двигателю направлении.

Конструкция радиально вентилятора

Коэффициент полезного действия центробежных вентиляторов выше, чем у моделей аналогичной мощности осевых устройств. Значительно выше производительность и КПД аппаратов. В то же время к таким моделям часто предъявляются претензии из-за повышенного шума.

Комбинированные

Устройства комбинированного типа совмещают в конструкции принципы ранее рассмотренных устройств, и соответственно, их достоинства и недостатки.

Как организовать воздухообмен в душевой

Воздух в ванной должен постоянно обновляться, потому что есть риск появления плесени из-за повышенной влажности

Комната для приема банных процедур в обязательном порядке должна быть снабжена приточно-вытяжной вентиляцией, для этого есть несколько причин:

• Это зона повышенной влажности, которая сама по себе не может быть высушена простым обогревателем;
• В ванных в большинстве случаев не бывает окон, что исключает возможность воспользоваться простым проветриванием.

В стандартное оборудование системы вытяжки входит агрегат высасывающего действия и устройство для притока воздуха. В качестве последнего может быть использовано обычное приспособление для нижней части межкомнатной двери – декоративная сеточка. Тогда воздухообмен будет осуществляться за счет соединения комнаты с другими помещениями.

Если возможности модернизировать дверь нет, приток можно организовать за счет приточного клапана или использовать в ванной рекуператор. В последнем случае один организованный канал в стене будет выполнять сразу две функции: забор и подачу воздуха. Питание системы можно выполнить от отдельного переключателя.

Разновидности вентиляторов и их особенности

Нужен ли вентилятор дома, решать каждому индивидуально. Если да, то следует выбрать оптимальный вариант. Эта модель должна осуществлять функции по устранению влажности из душевой комнаты.

Вентиляторы различают по способу крепления:

• накладные — устанавливаются вначале вентканала;
• канальные — монтируются во внутренней части воздуховодов.

Люди, проживающие в частных или загородных домах, зачастую используют накладные вентиляторы, так как они легко устанавливаются и могут в полной мере удовлетворить их потребности.

От места расположения различают следующие приборы:

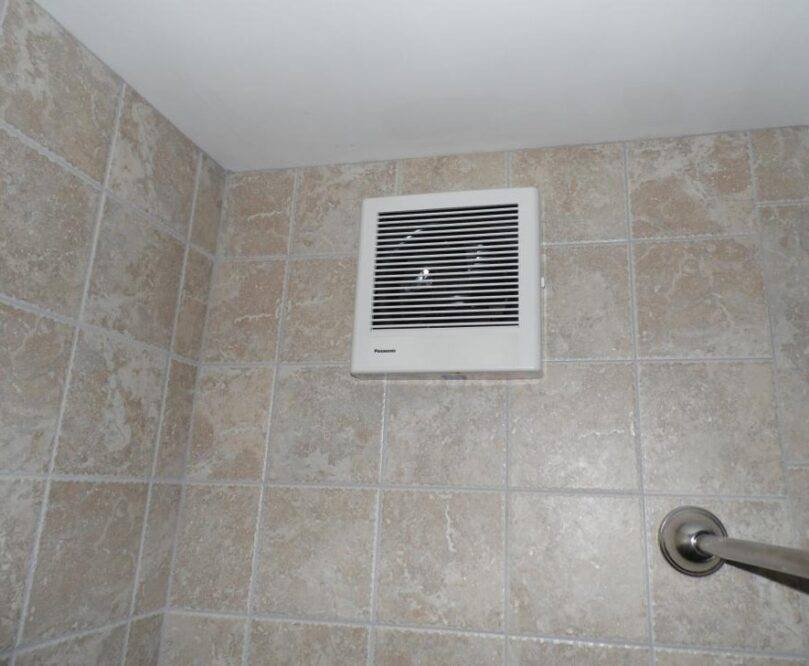

• настенные — на фото вентилятора для ванной видно, как он расположен на стенке в положении горизонтали;
• потолочные — монтируются вертикально в плоскости.

В доме целесообразно монтировать потолочные устройства, выводящие отработанный воздух в первую очередь на чердак, а уже после на улицу.

Как установить вентилятор в ванной?

В ванной комнате важно, чтобы вентилятор находился вне досягаемости человека, принимающего ванну или принимающего душ (он составляет около 1,25 м). Если это невозможно, необходимо использовать защиту в виде низковольтного вентилятора (12 В) с трансформатором, который можно разместить на рекомендуемом расстоянии или в версии воздуховода, где можно глубоко вдавить его в воздуховод

ПодготовкаЕсли на выходе из воздуховода имеется вентиляционная решетка, ее необходимо снять перед установкой вентилятора. Однако перед началом самое важное — вставить кабель питания в вентиляционное отверстие, которое должно быть подключено к ближайшей коробке. Вентилятор можно запустить автоматически или с помощью переключателя — в этом случае его необходимо подключить к месту, где свет включен. При выполнении этих действий правильно закрепите конец кабеля изолентой и отсоедините источник питания от цепи, к которой подключен вентилятор. Шаг 1

Шаг 1

Мы начинаем правильную сборку вентилятора, создавая отверстия для розеток. Для этого установите вентилятор на выходе из вентиляционного канала. После нанесения его точно на стену и точной его настройки (здесь неплохо использовать небольшой уровень), мы отмечаем карандашом места, где мы должны просверлить отверстия.

Шаг 2

Отметив соответствующие точки на стене, мы приступаем к проделыванию отверстий, используя дрель с молотком. Помните, что это устройство должно быть подключено к розетке в другой цепи или — если вы можете — используйте аккумуляторную дрель. Сделав отверстия, вставьте дюбели в стену.

Шаг 3

Следующий шаг — протянуть кабель питания через отверстие вентилятора и надежно закрепить его винтами, которые ввинчены в ранее установленные настенные вилки. Вы можете сделать это с помощью беспроводной или ручной отвертки. После прикрепления вентилятора к стене снимите изоляционную ленту с кабеля и закрепите ее концы на клеммах вентилятора. Руководство пользователя, прилагаемое к каждой модели, должно помочь вам в этом.Шаг 4

Последний шаг — поставить решетку на вентилятор, который крепится к защелке. После окончательной установки устройства вы можете снова включить питание в цепи и проверить, правильно ли работает вентилятор.

Рейтинг вытяжных вентиляторов

Правильно спроектированное и установленное вентиляционное оборудование гарантирует чистый воздух, отсутствие влаги, конденсата и вытекающих из этого последствий. Накладной тип отличается не только формой и размером, но и качеством и функциональными характеристиками. Каждый номинант оценивался экспертами по ряду критериев:

• Безопасность – защита от влаги, ударов, перегрева, скачков напряжения в сети;
• Уровень шума – рекомендуется не более 35-55 дБ;
• Дизайн – классические, современные и инновационные модели;
• Монтаж – поверхностный, встраиваемый, потолочный;
• Тип конструкции – осевой, радиальный, центробежный;
• Эффективность – коэффициент воздухообмена;
• Материалы – качество, устойчивость к внешним воздействиям, износ;
• Диаметр – от 80 до 200 мм;
• Размеры – соответствие геометрическим размерам поверхности вентиляционного канала;
• Дополнительные опции – датчик влажности, датчик движения, таймер;
• Управление – электронное, дистанционное, автоматический старт/стоп; Дополнительные опции – датчик влажности, датчик движения, таймер; Управление – электронное, дистанционное, автоматический старт/стоп.

В обзор были включены только самые популярные модели, отвечающие потребностям клиентов. Проанализировав отзывы, редакторы журнала определили преимущества и недостатки каждого номинанта, сравнили заявленные характеристики с реальными. Это позволило отказаться от продукции с завышенными обещаниями и низким сроком службы.

Вентилятор для ванной: критерии выбора

В настоящее время отечественный рынок строительных товаров предлагает широкий ассортимент устройств для вентиляции воздуха как отечественного, так и иностранного производства

На какие параметры, выбирая вытяжной вентилятор, следует обращать внимание? Такими параметрами являются: производительность, экономичность и комфортность при использовании

Производительность

Чтобы правильно определить, какой производительности установить вентилятор для ванной комнаты, необходимо знать объём помещения и показатель воздухообмена.

Вытяжной вентилятор лучше устанавливать поближе к душевой кабине, где затруднена естественная циркуляция воздуха

Показатель воздухообмена – это величина, которая показывает сколько раз за единицу времени (за один час) должен смениться воздух в помещении. Он определён санитарными нормами и зависит от класса и назначения помещения. Для ванных комнат его значение равно 6-8.

Чтобы подсчитать, какой производительности вытяжной вентилятор необходим, нужно умножить объём помещения на показатель воздухообмена.

Мощность вентилятора подбирается в зависимости от объема помещения и от интенсивности посещения ванной

Экономичность

Наряду со стандартными моделями, состоящими из классических лопастей и выключателя, можно найти разновидности вентиляторов с дополнительными функциями, которые дают возможность экономить расход электроэнергии. Наиболее распространено использование датчиков влажности и движения, а также таймеров.

Датчик влажности

Начало и конец работы вентилятора, оснащённого этим датчиком, зависит от уровня влажности в помещении. Вентилятор запускается или останавливается, когда влажность воздуха поднимается или падает до определённых, заранее установленных, значений.

Подобные модели предпочтительны, если есть необходимость экономить электроэнергию и следить за её расходом.

Схема управления вентилятором с использованием датчика температуры и влажности

Датчик движения

Вентиляторы с датчиком движения также способствуют экономии электроэнергии, так как реагируют на движения в помещении. Соответственно, они включаются, когда в ванной комнате или туалете кто-то есть, и выключаются, если там никого нет.

Недостаток подобных моделей – возможность непроизвольного выключения, если находящийся в санузле «с точки зрения» датчика двигается недостаточно интенсивно. Кроме того, промежутки времени, в течение которых вентиляция в ванной комнате и туалете работает, могут быть слишком короткими для полноценной замены отработанного воздуха на свежий.

Вентилятор с датчиком движения включается автоматически, когда кто-нибудь заходит в комнату

Таймер

Более подходящим решением проблемы выбора между необходимостью экономить электроэнергию и вентилировать помещение является вентилятор с таймером. Такой вентилятор для ванной автоматически включается в определённое время и выключается через заданный промежуток времени. Время работы зависит от объёма санузла и интенсивности его использования.

Схема управления вентилятором с использованием таймера

Комфортность при использовании

Комфортность использования вентилятора зависит от уровня шума, производимого им во время работы. Найти совершенно бесшумный вытяжной вентилятор невозможно. Но звук, который издают современные вентиляционные устройства, не создаёт дискомфорта.

Шум работы большинства вентиляторов находится в пределах 35 децибел
