Руководство по подготовке места под вентилятор
Нужно выбрать наиболее подходящее и удобное место для монтажа вытяжного вентилятора. Как правило, оптимальным местом в ванных являются уже имеющиеся выводные отверстия, ведущие в общую шахту. Такое отверстие есть практически во всех квартирах. Его главной задачей является обеспечение естественного воздухообмена. Стандартный канал способен обеспечивать проход воздуха с мощностью до 100 м3/час.
Схема радиального вентилятора.
Вентилятор нужно подбирать в соответствии с диаметром канала вентиляции. Аппарат должен сидеть плотно. Как правило, вентиляционное отверстие имеет диаметр в 10, 12,5 или 15 см. В случае если вентилятор больше, чем отверстие вентиляционного канала, вы можете исправить это при помощи обыкновенного перфоратора. Если же вентилятор меньше вентиляционного отверстия, нужно подобрать гофру или пластиковую трубу под диаметр вентилятора и вставить ее в отверстие вытяжного канала. После этого нужно будет заделать пустоты монтажной пеной. Излишки застывшей пены обрезаются, и при желании она шпаклюется. Работать со шпаклевкой вам придется лишь в том случае, если отверстие по диаметру больше, чем вентилятор.
В таких ситуациях приходится пробивать в стенах помещения дополнительные вентиляционные каналы. Для этого настоятельно рекомендуется приглашать специалистов.
Дополнительные функции вентиляторов
Вентилятор, который монтируется в ванной, может иметь дополнительные функции. Насколько они эффективны и необходимы – решать потребителю.
Эффективность вентилятора проверяется так
Датчик движения
Его устанавливают на дверь, соответственно, он включает вентилятор при ее открывании. Через определенное время (до 20 мин), вытяжка перестает работать. Чтобы запустить вытяжку нужно снова открывать дверь.
Временной датчик
Вентилятор подключается к контуру света, а выключается сам, в зависимости от того на какое время установлен таймер. Параметры таймера можно установить на 10-15-20 минут работы вентилятора.
Датчик влажности
На вентиляторе установлен гигрометр, который постоянно замеряет влажностный режим. При достижении недопустимых значений, вентилятор включается автоматически и работает до тех пор, пока не установится нормальный уровень влажности.
Преимущества
Ванная комната относится к помещениям с повышенной влажностью воздуха. А лишняя влага ведёт к появлению грибков и плесени, различных неприятных насекомых, типа сороконожек и мокриц. Если ванная комната больших размеров, она может быть оборудована различной мебелью (шкафы и полочки), а повышенная влажность вызывает расслоение материалов. Также в ванных комнатах имеются металлические конструкции (полотенцесушители, держатели полотенец и туалетной бумаги), влага ускоряет их ржавление.
Также влажность зачастую сопровождается неприятным запахом сырости. А ещё хуже бывает, когда соседи снизу курят в ванной комнате, а вентиляционный канал доносит эти запахи к вам.
А ещё постоянно собирается конденсат на зеркалах и стенах, что может привести к преждевременному разрушению кафеля.
Естественная вентиляция не всегда справляется с влажностью и «ароматами» в ванной, иногда её дополнительно усиливают при помощи вытяжных систем. Одним из таких вариантов и является вентилятор.
Подключение к электросети
Правильно подключенный вентилятор всегда находится под напряжением — так называемый ждущий режим, о чем свидетельствует индикатор, расположенный на его корпусе. Многие модели оборудованы таймерами включения, которые запускают устройство после окончания водных процедур и выключают его через определенное пользователем время, достаточное для эффективного проветривания.
Как подключить канальный вентилятор к домашней электрической сети? Поможет вложенная в инструкцию по эксплуатации изделия схема подключения.
Многие изделия могут работать в любом положении, при их монтаже и подключении надо строго выполнять следующие правила:
- надо оставлять участки длиной не менее полутора метров перед всасывающими и напорными патрубками;
- фланцы диаметром или длиной стороны более 400 мм необходимо усилить дополнительными креплениями;
- вентилятор закрепляется на самостоятельных подвесках или кронштейнах, чтобы избежать излишней нагрузки на воздуховод и его гибкие вставки;
- монтировать изделие в таком месте, чтобы обеспечить к нему удобный доступ через штатные люки, устроенные в воздуховоде для его правильной эксплуатации;
- при высокой влажности перемещаемого потока воздуха, когда есть опасность выпадения конденсата, то канальный вентилятор с открывающейся плитой электродвигателя монтируют раструбом кверху.
Особенности монтажа
Правильное место планируемой установки агрегата определяется расположением, конструкцией вентканалов. В частном доме мощный вентилятор можно разместить на чердаке, обеспечив вытяжку из группы воздуховодов.
Квартирный вариант, как правило, предусматривает монтаж осевой модели вместо решетки в вытяжном канале.
При натяжных, подвесных потолках применяют потолочные версии, соединяемые рукавом с отводом вентшахты или канальные агрегаты, встраиваемые между секциями воздуховода.
Наружная стена позволяет пробить отдушину непосредственно на улицу, сократив потери давления до минимума. Способ приводится в документации производителей, минусы:
- необходимость защиты от осадков, ветра, вероятность обмерзания;
- сквозняк из-за негерметичного клапана.
Существуют универсальные модификации для горизонтальной или вертикальной установки. Допускаемые положения всегда оговорены в инструкции. Минимальная высота расположения настенных приборов от пола – 2,3 м, расстояние от угла, потолка – более 30 мм.
Требования электробезопасности изложены в разделе 7 ПУЭ. Степень защиты электровентилятора, устанавливаемого во 2 зоне, должна быть не ниже IP44. Исполнения с двойной изоляцией (полностью пластиковый корпус) допускается применять без заземления. В ином случае заземляющий проводник присоединяют к соответствующей клемме устройства.
Как не стоит подключать и почему
У первых вариантов есть масса неудобств, поначалу не совсем заметных.
Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.
Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.
Открывать и закрывать дверь заново? А если на кухне гости?
Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.
Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.
Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.
Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.
Достоинства канальных вентиляторов
Эти устройства обладают такими несомненными преимуществами:
При выборе такого типа вентилятора для комнаты, где осуществляется личная гигиена всех проживающих в квартире, пользователям следует обращать внимание на диаметр изделия, чтобы он соответствовал размерам используемого воздуховода. Кроме этого, стоит поинтересоваться специальным параметром, отвечающим за обмен воздуха в единицу времени для помещения, куда будет устанавливаться изделие, чтобы производительность была соответствующая
Для ванной комнаты эта величина будет равна 8, для санузла — 10, а для душевой она возрастает до 25. Чтобы точно подсчитать нужную для качественной вентиляции вашего помещения производительность вентилятора, надо знать объем помещения и умножить его на стандартную кратность обмена воздуха.
Зная рассчитанную величину производительности, легко можно подобрать соответствующий ей канальный вентилятор.
READ Активный фильтр сабвуфера на ne5532 как подключить
Источник
Установка канального вентилятора
Вентилятор устанавливается в трубу соответствующего сечения Перед тем как подключить канальный вентилятор, нужно изучить схему, рекомендуемую производителем на упаковке. Для использования в быту легче всего установить прибор во вход воздухопровода. Габариты подбирают, ориентируясь на сечение трубы воздуховода. Домашние устройства имеют 9-30 см в диаметре.
Осевой прибор закрепляют кронштейнами к стенному или потолочному отверстию. С воздухопроводом его соединяют посредством патрубков. Щелки закрывают герметизирующим составом. К началу воздухопровода крепят решетку, препятствующую засорению. Установленный прибор подключают к сети.
Выбираем вентилятор для ванной комнаты
Бытовые модели имеют малые габариты и небольшую мощность по сравнению с агрегатами промышленного предназначения.
По конструкции и способу забора воздушной смеси они подразделяются на 2 разновидности:
- Осевые.
- Радиальные.
Первые оснащены лопастями, которые захватывают воздух и направляют его параллельно центральной оси устройства. Радиальные вентиляторы имеют специальное рабочее колесо. Оно предназначено для изменения направления движения атмосферного потока.
Первый вариант характеризуется более высокой производительностью и малой шумностью. Такие модели монтируют в воздуховодах. В частном доме можно установить любой тип вентилятора, а в городской квартире — только накладной.
При выборе подходящего устройства следует учитывать:
- Уровень шумности.
- Мощность.
- Тип подшипника.
- Класс влагозащиты.
Показатель производительности и уровень шума указываются в прилагаемом руководстве пользователя и печатаются на упаковке. В зависимости от размера санузла, рекомендуется приобретать устройство мощностью 50-250 м³/ч. Комфортный для человеческого слуха уровень шума располагается в диапазоне 25-30 дБ. Поскольку вентилятору предстоит функционировать в условиях повышенной влажности и резких температурных колебаний, желательно отдать предпочтение модели класса защиты не менее IP44.
Схема подключения и соединение проводов в распредкоробке
Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:
один спускается вниз к переключателю (Выкл)
второй – это питание приходящее с распредщитка (Гр.Осв)
третий – идет на светильники в ванной комнате (Свет)
Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:
Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.
Концы кабеля зачищаются с обоих сторон и подписываются.
L-фаза питания
T-фаза для управления вытяжкой посредством таймера
N-ноль
Скручивать ничего не надо, сажайте все на зажимы Wago.
Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.
Далее соединяете нулевые жилы.
Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.
Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.
Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.
Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.
Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

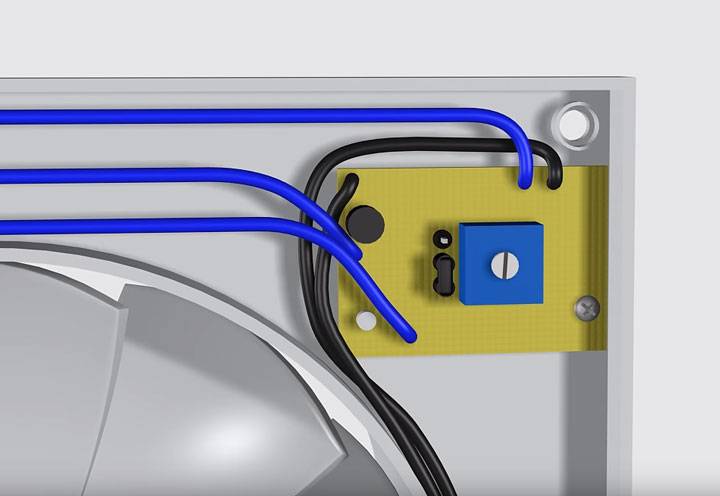

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.
В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне – от 15 секунд до 45 минут.
У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.
Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.
Теперь подключаете кабеля на соответствующие клеммы:
фазную жилу питания L – к клемме с аналогичной маркировкой
фазу таймера вентилятора – на средний контакт с надписью Т
нулевую – на оставшуюся клемму N
Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T. Тогда девайс будет работать только при включении и отключении клавиш света
Ни о какой автоматике и задержке времени здесь речи быть не может
Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.
Еще на некоторых моделях влияет правильное подключение нулевого – N и фазного – L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.
Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.
Крепеж лучше всего делать на клей или герметик.
Сверлить отверстия под дюбеля зачастую проблематично:
либо отверстия расположены близко от края плитки
либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку
Тут что называется, как повезет.
Советы от профессионалов
Если человек никогда в жизни не сталкивался с установкой и обслуживанием вентиляционных систем, ему обязательно нужно ознакомиться со следующими рекомендациями:
В первую очередь необходимо сделать все возможное, чтобы в помещении был достаточный приток свежего воздуха. В противном случае не спасет даже самый мощный вентилятор.
Дорогостоящее оборудование не всегда является залогом эффективного воздухообмена. Гораздо большее значение имеет грамотное размещение вентилятора и системы воздуховодов. Если все рассчитать правильно, можно обойтись достаточно дешевыми приборами.
Наличие в жилище кондиционера, ионизатора, очистителя или увлажнителя не является поводом для вопросов, нужна ли вентиляция в туалете
Важно понимать, что все перечисленные приборы не могут обеспечивать приток свежего воздуха.
Для увеличения срока службы установленное оборудование должно проходить регулярное профилактическое обслуживание. К примеру, лопасти вентилятора в процессе эксплуатации постепенно засоряются пылью, копотью и жиром. В итоге эффективность системы заметно снижается, и она уже не в состоянии выдавать максимум своего потенциала
В некоторых случаях обильные загрязнения лопастей провоцируют перегорания мотора. Поэтому их нужно периодически чистить (раз в 3-5 лет). Точные сроки зависят от условий эксплуатации и степени нагрузки на прибор.
Профилактические мероприятия также предусматривают осмотр и чистку вентиляционных каналов. Если с пластиковыми воздуховодами, проложенными самими жильцами, проблем обычно не возникает (их всегда можно разобрать), то с домовыми шахтами все куда сложнее. В первую очередь это касается старых домов, где за десятилетия эксплуатации внутри воздуховодов скапливается множество различного мусора и грязи. Своими силами справиться с такой задачей не получится, т.к. для этого необходимо специальное оборудование. Для этого существуют специальные службы.
При использовании приточной системы важно позаботиться о надежной проводке для вентилятора. Дело в том, что внутри ванной всегда повышенная влажность воздуха. Поэтому для прокладки питания необходимо выбирать влагостойкий кабель, размещая его в специальном коробе. Удобнее всего это делать, если в помещении используется подвесная потолочная система.
В итоге эффективность системы заметно снижается, и она уже не в состоянии выдавать максимум своего потенциала. В некоторых случаях обильные загрязнения лопастей провоцируют перегорания мотора. Поэтому их нужно периодически чистить (раз в 3-5 лет). Точные сроки зависят от условий эксплуатации и степени нагрузки на прибор.
Профилактические мероприятия также предусматривают осмотр и чистку вентиляционных каналов. Если с пластиковыми воздуховодами, проложенными самими жильцами, проблем обычно не возникает (их всегда можно разобрать), то с домовыми шахтами все куда сложнее. В первую очередь это касается старых домов, где за десятилетия эксплуатации внутри воздуховодов скапливается множество различного мусора и грязи. Своими силами справиться с такой задачей не получится, т.к. для этого необходимо специальное оборудование
Для этого существуют специальные службы.
При использовании приточной системы важно позаботиться о надежной проводке для вентилятора. Дело в том, что внутри ванной всегда повышенная влажность воздуха
Поэтому для прокладки питания необходимо выбирать влагостойкий кабель, размещая его в специальном коробе. Удобнее всего это делать, если в помещении используется подвесная потолочная система.
Типичные проблемы с вентиляцией
Естественная вентиляция жилых домов была основана на наличии микрорешеток, характерных для деревянных оконных конструкций. Через эти небольшие отверстия воздух регулярно подавался снаружи и выводился из дома через вентиляционные каналы, встроенные в конструкцию здания.
Таким образом, в квартире происходил постоянный обмен воздушными массами, способствующий поддержанию нормального уровня влажности, устранению неприятных запахов и т.д.
Регулярный обмен воздушной массы, происходящий естественным образом через свободную фурнитуру оконных и дверных створок и вентиляцию, создает оптимальный микроклимат для жизни и удаляет избыток влаги, углекислый газ и другие вредные токсичные вещества.
Недостаточный воздухообмен в доме является практически неизбежной проблемой при принятии мер по снижению теплопотерь. При установке новых окон и дверей с целью минимизации теплоотвода мало кто задумывается о вентиляции своего дома.
Но вскоре обнаруживаются проблемы в виде душной атмосферы, развития плесени в ванной комнате и других подобных явлений. Вскоре аномальный микроклимат начинает негативно влиять на здоровье тех, кто живет в таком доме.
Скорость естественной вытяжной вентиляции часто бывает слабой или даже отсутствует. Из-за проблем со строительством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, принудительно возвращается обратно.
Отсутствие вентиляции или недостаточная вентиляция не только опасны для жизни человека. Влага, конденсирующаяся на поверхностях, не удаляемая вентиляцией, вызывает преждевременное повреждение конструкций, коммуникаций, отделки.
На состояние тяги в системе вентиляции дома или квартиры влияет также температура наружного воздуха, а точнее, разница между внутренней и наружной температурой.
Зимой этот зазор достаточно велик, чтобы обеспечить хорошую тягу. Однако летом разница температур между наружным и внутренним воздухом не столь существенна и не очень хорошо влияет на качество тяги.
По этим причинам следует рассмотреть возможность установки специальных вытяжных клапанов. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища и предотвратят его повторный вход.
Характеристики изделия
Чтобы правильно установить своими руками канальный вентилятор, каждому пользователю надо знать его технические характеристики:
- max расход воздуха — 5330 м³/ч;
- max давление — 900 Па;
- перфорации для скрепления с трубопроводами — 100-400 мм;
- небольшой уровень звукового воздействия;
- производительность может регулироваться;
- установка производится быстро, при этом не требуется особых навыков;
- техническое обслуживание, своевременная очистка во время эксплуатации не занимают много времени.
В трубопроводе обязательно делается специальный люк, чтобы было удобно осматривать устройство и производить необходимые работы по обслуживанию.
Вытяжной элетрический вентилятор
Начнем с того, что разделим все современные вытяжки для ванной комнаты на два типа: простые и автоматические. В чем между ними разница? В том, что последние нуждаются в минимальном участии человека в процессе воздухообмена.
Простые вытяжки представляют собой обыкновенный электрический вентилятор, помещенный в трубчатый корпус. Включаться в работу они могут либо встроенным в него, либо отдельно стоящим выключателем. Достаточно распространенным способом его включения является клавиша выключателя, отвечающая за освещение ванной комнаты.
Такой подход к делу не очень правильный, поскольку в этом случае удаление загрязненного воздуха производится только тогда, когда в помещении находится человек. Но влага ведь за это время улетучиться не успевает. Поэтому целесообразно для вентилятора устанавливать отдельный выключатель.
Автоматическая вытяжка. От обыкновенной она отличается только наличием электроники, контролирующей ее работу. Такие устройства могут работать посредством двух различных методов – одни из них оснащены таймером выключения (включаются они, как и обыкновенная вытяжка, с помощью клавиши выключателя), а другие специальными датчиками, контролирующими влажность в ванной комнате.
Как только она превышает допустимое значение, вентилятор включается, после того как влажность приходит в норму, он отключается. Это достаточно удобные устройства, не требующие вмешательства человека для управления их работой.
На некоторые модели устанавливается так называемый обратный клапан, который не позволяет проходить воздуху в обратном направлении – этот нюанс будет незаменим для жителей высотных домов, в которых распространенным явлением считается проникающий от соседей запах борща или горелого лука.
Для жителей частного сектора, у которых вентиляция в ванной имеет прямой контакт с улицей, не лишним будет приобрести вытяжку с регулируемым диффузором – закручивая или выкручивая шайбу в центре вытяжки, можно регулировать количество выбрасываемого на улицу воздуха.
Типы вентиляторов в ванную комнату и туалет
Функциональность вентиляционных приборов имеет достаточно большое значение, поэтому нужно разбираться, как выбирать вытяжку для ванной или туалета. На сегодняшний день все вытяжные вентиляторы можно поделить на два типа.
Стандартная вытяжка в туалет и ванную – это обычные осевая система, оснащённая обратным клапаном, который предназначен для блокировки поступления отработанных воздушных потоков в помещение.
Такая система включается и выключается при помощи выключателя света, что достаточно удобно. Но при образовании больших объёмов пара в процессе приёма ванны такая система малоэффективна.
Автоматическая вытяжка – более совершенное, но при этом и дорогое устройство. Такие приборы оснащаются специальными таймерами, которые устанавливаются на определённый временной период работы, а более функциональные устройства оснащаются гидростатом, который определяет уровень влажности в помещении.
Разобравшись с основными параметрами прибора, останется только выбрать подходящую систему, которую без особых проблем можно установить самостоятельно. При этом крепёж выполняется стандартными саморезами или на клей.
Способы подключения
Установить будущий вентилятор это ещё половина дела, главное подвести к нему питающий кабель. Если в ванной уже сделан хороший ремонт, сделать это будет проблематично. Идеальным вариантом станет монтаж вентиляционного устройства на этапе ремонтных работ, тогда кабель можно проложить в стенах. Иначе придётся придумывать ему какое-то декоративное оформление либо подключать в розетку.
схема подключения вентилятора параллельно со светильником
Рассмотрим варианты подключения вентиляционного устройства:
- Схема параллельного включения вентилятора с лампочкой освещения. В данном случае от одного выключателя будут работать сразу и вентилятор, и светильник. То есть вентиляционное устройство начнёт вращаться одновременно с тем, как загорится лампочка, и будет в работе столько, сколько горит свет. Несомненным преимуществом является простое и дешёвое исполнение такой схемы. Однако есть много минусов. Если выключатель отключен, значит, вентилятор не работает, а этого недостаточно для проветривания помещения. Придётся включать и дополнительно оставлять свет на какое-то время. С другой стороны вентилятор всегда будет работать при включенном свете, а когда человек принимает водные процедуры, ему не нужны эти сквозняки.
- Схема от выключателя. Такой способ однозначно хорош, потому что исключает бестолковую работу вытяжки. То есть включается и отключается устройство только, когда это нужно. Можно установить выключатель отдельно для вентилятора, либо смонтировать 2-х клавишный коммутационный аппарат и от одной клавиши запитать освещение, а от второй вентиляционное устройство. При этом варианте увеличатся затраты, так как потребуется большее количество кабеля. Ведь устройство уже подключается непосредственно от выключателя отдельной линией, а не параллельно освещению.
- Последние модели вентиляторов уже снабжаются автоматикой, в частности таймером. Для подключения такого устройства понадобится трёхжильный провод или кабель, третья жила задействована через лампочку освещения и является сигнальной. Есть два варианта работы такого вентилятора. Он может запускаться одновременно с включением освещения, а потом отключаться через установленное время. Либо наоборот, пока горит свет, двигатель не запускается, а как только лампочка погаснет, вентилятор начинает работать, а потом он отключится через определённый промежуток времени.
Есть ещё модели вентилятора, которые изначально оборудованы собственным выключателем. Он имеет форму шнура, который выходит из корпуса. Дёргая за этот шнур, происходит запуск и отключение устройства. Но имейте в виду, что такие модели в обслуживании совсем неудобны. Вентиляторы обычно установлены под самым потолком, и это место труднодоступно, чтобы каждый раз дотягиваться до шнура.
Особенности монтажа
Вентилятор подключают к двухжильному проводу. Предварительно с устройства снимают лицевую панель. От распределительного щитка к вентиляционному отверстию прокладывается штроба. Она должна быть строго вертикальной или горизонтальной, без наклонных линий.
На клеммы вентилятора нанесена англоязычная маркировка:
- L — фаза.
- N — нулевая жила.
- T — для подсоединения сигнального провода. Используется в моделях с таймером.
Жилы различаются по цвету. Нуль — голубой, фаза идет в коричневой либо белой изоляции. Их необходимо правильно подсоединить к клеммам вентилятора и проверить надежность контакта. На корпусе устройства расположены 4 отверстия под винты или саморезы. Крепежные элементы входят в комплект поставки. Вентилятор можно закрепить и на кафельной плитке без сверления. Для этого подойдет силиконовый клей. Можно воспользоваться жидкими гвоздями.
На стене
Устройство прикладывают к поверхности. Карандашом или маркером намечают места сверления. Для формирования крепежных отверстий подойдет ударная дрель либо перфоратор. Необходимо использовать сверла с победитовой напайкой. После высверливания отверстий нужной глубины в них забивают пластиковые дюбели.
Вытяжку вставляют в отдушину и закрепляют комплектными шурупами. Затем можно приступать к подключению устройства. Схема зависит от характеристик и функциональных возможностей модели.
Алгоритм настенного монтажа без сверления:
- Поверхность стены в месте крепления зачищают.
- По контуру наносят силиконовый клей или жидкие гвозди
- Устройство прикладывают к отверстию вентиляционного канала.
- Для проверки горизонтали используют уровень.
- Вентилятор фиксируют скотчем на 2-3 часа.
Завершающий этап — подача питания и возвращение на место декоративной панели.

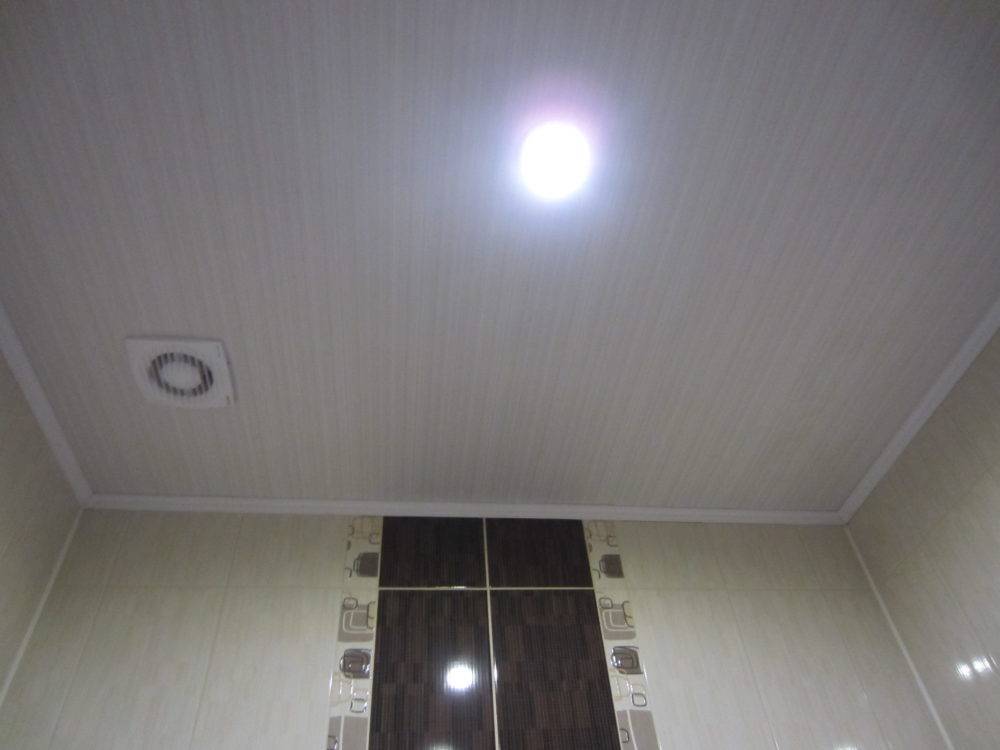

На потолке
При натяжной или подвесной потолочной системе задача несколько усложняется. Часто место под установку вытяжного вентилятора в ванной закладывается на этапе проектирования дома. К гипсокартонной панели вентиляционная решетка или кулер крепится дюбелями-бабочками.
На поливинилхлоридной пленке устройство фиксируют с помощью заранее установленной жесткой основы. При установленном подвесном потолке коммуникации протягивают через предварительно подготовленное отверстие либо проводят по базовой поверхности и скрывают кабель-каналом.
https://youtube.com/watch?v=3yCQSeVegLw
Основные разновидности вытяжных вентиляторов
Хочется начать с того, что все вытяжные устройства подразделяются по типам – стандартные и автоматические. При этом разница таких устройств заключена в том, что автоматические вытяжки работают практически без человеческого вмешательства.
Простая стандартная вытяжная система состоит из обыкновенного электрического вентилятора, помещённого в корпус трубчатой формы. При этом её включение происходит благодаря отдельно установленному выключателю или встроенной в корпус кнопке. Очень часто на практике вытяжка подключается к клавише включения и выключения освещения в помещении. Однако такой подход к делу сложно назвать правильным, так как удаление отработанного воздуха будет происходить только при нахождении человека в ванной комнате. Но очень часто этого времени недостаточно, чтобы влага из помещения полностью улетучилась
Поэтому важно для вентилятора монтировать отдельный выключатель.
Автоматическая вытяжка в отличие от обычной отличается встроенным электронным блоком, выполняющим, контроль работы вентилятора. Такая вентиляционная система имеет несколько режимов работы, и оснащается таймером
В более дорогих моделях устанавливаются датчики контроля уровня влажности в помещении. Если уровень влаги превысит допустимые параметры, происходит автоматическое включение вентилятора, а после нормализации влажности происходит выключение устройства.
Помимо этого оба типа вытяжных устройств для ванной могут оснащаться дополнительными функциями. Также некоторые модели оснащаются обратным клапаном, не позволяющим воздуху из главного воздуховода проникнуть в помещение. Это особо актуально в многоэтажных строениях, в которых не совсем приятные запахи из соседних квартир могут попадать в ванную комнату.
Производим монтаж
Установка данного аппарата сама по себе не представляет длительный процесс, так как его продолжительность не более 15 минут. В первую очередь, что вам необходимо будет сделать, это снять крышку с устройства, которая является лицевой.
На то место, где вентиляционный аппарат соединяется со стеной, нужно нанести специальный вид клея или же силикон, кому как удобно. Такой способ закрепления не сложный, так как сами вентиляторы производятся из пластмассы и большого веса сами по себе не несут.
Далее ваша задача вставить данный вентилятор. Он вставляется в непосредственную трубу, гофру или же в само отверстие, везде это по-разному называется. Этот вентилятор нужно плотно прижать, но ни в коем случае не прилаживать слишком много усилий. Далее прикрепляем ту самую крышку с помощью использования саморезов.
Такой материал, как саморез, достаточно часто включают в состав системы вентиляции. Довольно часто люди жалуются, что через те или иные щели в вентиляторе в квартиру проползают насекомые. Для того, чтобы устранить данный дефект, на вентилятор с обратной стороны нужно установить москитную сетку.
Монтаж выключателя
В таких штробах ваша задача провести провод двухжильного типа и зафиксировать данный компонент с помощью раствора. Окончания данного устройства должны быть выведены на другой конец, где будет установлен выключатель.
Сам по себе выключатель устроен таким образом, что в его состав входит крышка с клавишей, а также защитная часть. В самом отверстие нужно установить так называемый подрозетник. Провод должен иметь в своем составе две клеммы.
Видео инструкция
Одно из самых подробных объяснений которые есть в сети. Долгое, но полезное.
Предлагаем ознакомиться Как сделать ерш для чистки дымохода своими руками?
Производители побеспокоились о легкости подключения и монтажа вентилятора в ванной комнате. Сняв лицевую решетку, нам открываются элементы крепления и коммутации. Подключить вентилятор к сети 220 В можно через клеммную колодку. При подключении нужно обязательно соблюдать цветовую маркировку проводов. Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета.
Как видите, подключить провода достаточно просто и тут сложно что-то перепутать. Производить установку вентилятора в ванной или туалете можно как на дюбеля, которые идут в комплекте, так и на строительный герметик либо клей, если нет возможности просверлить отверстия в керамической плитке.
Монтаж на стену из плитки
Крепление корпуса на подвесном потолке реечного типа
Надеемся вам понравилась наша статья, и вы узнали все необходимое для того, чтобы подключить вентилятор в ванной комнате своими руками!
