Монтаж и подключение домофона в квартире: пошаговая инструкция

Типы домофонов

Домофоны классифицируют по количеству обслуживающих абонентов, по принципу передачи сигнала, по типу панели и монитора и по другим механическим характеристикам.

По количеству абонентов

Классификация проста.

  • Индивидуальный – абонентское устройство только одно и размещается в холле или в прихожей. Такой вариант устанавливают в загородных домах.
  • Многоабонентный – для многоквартирных жилых домов и производственных зданий. К устройству выхода подключено от 2 до 1000 пользователей.

Наиболее популярны модели, рассчитанные на 2–10 пользователей. Они обслуживают лестничную площадку, подъезд, небольшой офис.

По типу передаваемого сигнала

Различают аудио- и видеодомофоны.

  • Аудиоустройства – обеспечивает двухстороннюю голосовую связь с визитером. Модели востребованы благодаря низкой стоимости. Однако полной безопасности не обеспечивают. Лица позвонившего не видно, так что «гость» может представиться кем угодно. Тем не менее, для многоквартирных зданий этот вариант оптимален.
  • Видеомодели – в наружном блоке домофона есть встроенная камера. Устройство передает не только голос, но и изображение визитера. Таким образом абонент может видеть посетителя и решить, стоит ли его пропускать.

Видеомодели оснащаются множеством дополнительных функций, так как их конструкция позволяет усовершенствовать прибор без больших дополнительных затрат. Как правило, у домофона есть записывающее устройство, что позволяет наблюдать за визитерами не только в режиме онлайн, но и по записи. Систему дополняют датчиками движения, инфракрасными фильтрами, чтобы иметь возможность вести наблюдение в темноте, возможностью передавать сигнал владельцу квартиры или дома о вторжении или посещении на телефон и прочее.

Видеодомофоны предполагают 2 способа передачи сигнала.

  • Координатная – каждая домофонная трубка подключается к вызывной панели парой проводов. Довольно затратный способ, поэтому применяется при небольшом количестве абонентов – до 20 человек.
  • Цифровая – вызывную панель подключают к многожильному кабелю, а пользователи идентифицируются с помощью кодов. Такой вариант позволяет обслужить куда большее количество абонентов, а также в любой момент подключить нового пользователя.

Существуют также беспроводные видеодомофоны. В этом случае для создания внутреннего и наружного модуля используется интернет-соединение или Wi-Fi. Система очень проста в установке и настройке, отличается богатым функционалом. Однако при нестабильном интернет-соединении ее преимущества исчезают. Кроме того, беспроводной домофон сильно зависит от расстояния между модулями, а также чувствителен к погодным условиям.

По виду панели

Вызывная панель – главное устройство домофона. Обычно его монтируют с внешней стороны. Но есть модели для внутреннего использования – на территории предприятия, например. Различают их по назначению.

Внешнее устройство должно соответствовать ряду требований:

  • герметичный корпус, не пропускающий пыль, грязь, влагу, смог, дым и прочее;
  • стойкость к резким перепадам температуры и влажности;
  • устойчивость к механическим повреждениям;
  • стойкость к коррозии – поэтому корпус обычно выполняют из прочного пластика или защищенного металлического сплава.

Есть и специальные антивандальные панели. Такие домофоны врезаются в стену, имеют механическое управление, заделаны в металл. Камеру защищает толстый слой ударопрочного стекла.

Внутренние домофоны менее устойчивы ко всем перечисленным факторам, но дешевле.

Функционал одинаковый: при необходимости устройства оснащаются обычной или инфракрасной подсветкой, датчиками, индикацией.

Установка уличной панели

Как подключить домофон самостоятельно? Следующий пункт – это установка уличной внешней панели:

Примерная высота элемента от земли – 1,6 м.
Для накладных панелей на двери или стене отмечаются места расположения крепежных дюбелей, затем по наметкам высверливаются отверстия и крепится устройство.
Для встраиваемых вариантов прочерчиваются линии для штрабы, отмечается положение встраиваемой коробки.
С помощью зубила прорежьте штрабу, беря во внимание толщину как встраиваемого элемента, так и гофрированной трубы.
Установите и зафиксируйте встраиваемую коробку цементом.
Затем поместите в штрабу гофрированную трубку. При необходимости закрепите ее положение гвоздями.
Аккуратно зашпаклюйте штрабу с трубой, попутно вытаскивая удерживающие последнюю гвозди.
Теперь отрежьте до необходимой длины провода из трубы, подсоедините их к уличной панели.
Заканчивается действие фиксацией уличной панели во встраиваемой коробке.

Установка трубки домофона

Последним этапом в процессе монтажа домофонного устройства является установка его трубки. Это простая операция, которая выполняется быстро, если сравнивать со всеми предыдущими установочными этапами. На стене делаются пометки для будущих креплений. По этим отметкам высверливаются отверстия. В отверстия вбиваются дюбели или чопики из дерева. Далее по ним вкручиваются саморезы. К домофону подсоединяются провода, и он отправляется на свое место.

Если все было подключено/подсоединено верно, устройство можно сразу же эксплуатировать. Если же оно не работает, значит установщик где-то отступил от инструкции и что-то сделал не так. Придется проверять и переделывать

Какой выбрать

Для качественной работы домофона выбирать следует кабель по нескольким критериям:

  1. Провод для видеосвязи.
  2. Отдельный экран в оплётке.
  3. Сечение жилы.

Последний параметр влияет на длину линии передаваемого сигнала. А от длины линии зависит уровень сигнала, когда в цепь включён видеодомофон, таким образом:

  1. Панель вызова до 15 м. можно подключить любым кабелем: ШВЭВ, КСПВ 4х0,5, КВК.
  2. До 50 метров используется провод КВК 2х75.
  3. Для расстояния больше 50 м., производитель видеодомофонов не гарантирует постоянную работоспособность. Тем людям, которые хотят рискнуть, предлагают коаксиальный кабель.

Прокладка кабеля внутри помещения ведётся ПВХ проводом, на улице – ПНД.

Панель и аудиодомофонная трубка соединяются кабелем в две жилы ТРП 2х0,4, а также КСПВ 2х0,4.

Типы домофонов и общие схемы их подключения

Современный домофон — устройство не только для разговора владельца жилья и его гостя. Умные коммуникаторы предоставляют возможность рассмотреть посетителя, задать ему вопросы и получить на них ответ, удаленно открыть замок на входных дверях. Полный перечень и уровень сервиса зависит от конкретной модификации устройства.

Многоквартирный домофон

В обобщенном виде схема подключения домофона для многоквартирного дома выглядит следующим образом:

Из рисунка видно, что в многопользовательском варианте переговорной системы присутствуют дополнительные коммутаторы, направляющие сигнал в требуемую квартиру. Кроме того, разводка ведется многожильным кабелем, количество проводников в котором соответствует числу подключенных абонентов. Звуковой и видеосигналы идут по раздельным проводам, а это еще более усложняет подключение всех элементов. В более продвинутых системах используются системы мультиплексирования или цифровой формат связи, что требует от монтажников довольно высокой квалификации.

Многопользовательская система достаточно дорогое удовольствие и приобретается обычно в коллективное пользование в складчину. Для ее монтажа приглашаются специалисты, которые хорошо знают, как подключить видеодомофон к каждой квартире.

Домофон индивидуального пользования

Совершенно по-другому строится спикер-система в индивидуальных коттеджах и частных домах. Поскольку таким домом владеет только одна семья — для организации связи достаточно только одного комплекта, состоящего из внутреннего и наружного спикерфонов. Многие современные блоки позволяют подключать дополнительную трубку или второй терминал для размещения на втором этаже, в гараже или другом нужном месте согласно потребности владельцев дома.

В отличие от многопользовательской системы, установка домофона в частном доме не представляет большой сложности и вполне под силу любому электрику или другому человеку, имеющему навыки электромонтажных работ. Как подключить домофон конкретной модели — всегда подробно объясняется в инструкции производителя, и такая работа обычно не вызывает особых сложностей.

На рисунке представлены все элементы простой спикер-системы для частного дома. По нему хорошо видно, как установить домофон в частном доме. В систему входит:

  • домашний спикерфон (1);
  • блок питания (2);
  • вызывная наружная кнопка-спикер (3);
  • электромеханический или магнитный замок (4);
  • связной кабель.

В зависимости от конкретных условий и марки устройства данная схема может основываться на разной комплектации. Рассмотрим основные составляющие.

Какому типу замка отдать предпочтение

Электромеханический вариант замка представляет собой модификацию простого замка, в котором выдвижная защелка может открываться как ключом, так и электромагнитом. В самых простых вариантах электромагнит размещается отдельно от замка и связан с ним механической тягой.

  • калитка или входные двери будут заперты даже при отключении электроэнергии;
  • при поломке замок можно поменять на обычный, подобный по конструкции.

Недостаток — как и любой механизм, такой замок требует постоянного внимания, смазки и регулировки. Учитывая его наружное применение, срок работы такого замка гораздо меньше электромагнитного.

Электромагнитный замок представляет собой магнит с очень большим усилием отрыва. Он устанавливается на неподвижной части, а на самой двери устанавливается магнитная плита, притягивающаяся к электромагниту. Усилие отрыва такого замка составляет 200-300 кг. При попытке открыть такую дверь, скорее оторвется ручка, а замок по-прежнему будет крепко удерживать дверное полотно.

Очень весомый аргумент в пользу электромагнитной системы — ее механическая прочность и стабильность. Поскольку никаких движущихся частей механизма тут нет — замок может работать вечно, да и внимания к себе он практически не требует.

Главный недостаток заключается в том, что если отключается электричество, то дверь оказывается разблокированной. Поэтому электромагнитные замки ставят на калитку и ворота, но не на входную дверь.

Коммуникаторы

Наружный и внутренний коммуникаторы могут иметь только звуковой или одновременно звуковой и визуальный канал связи. В наружной спикер-кнопке как правило располагается динамик, микрофон и камера. Внутренний спикер имеет еще и экран, на котором можно увидеть лицо гостя.

Подключение видеодомофона к дополнительным наружным видеокамерам значительно увеличивает обзор и контроль ситуации за входной дверью. Для открывания дверей на внутреннем спикере существует специальная кнопка. Ряд изделий предусматривает возможность подключения дополнительных трубок, сигнализации и включение тревоги.

Организация видеонаблюдения

В качестве дополнительной защиты жилища имеет смысл установить не только домофон, но и систему видеонаблюдения. Первый будет охранять дом вместе с хозяевами, вторая — в их отсутствие.

Выбирая камеру видеонаблюдения для квартир и частных домов, необходимо прежде всего определиться с основной задачей, которую она будет выполнять:

  • наблюдение за подъездной лестничной клеткой;
  • наблюдение за квартирой/коттеджем изнутри в отсутствие жильцов;
  • наблюдение за придомовой территорией снаружи;
  • фиксация и сохранение перемещений, попадающих в обзор.

Установленная система видеонаблюдения играет также роль «пассивного охранника» — возможно, что, заметив камеры, злоумышленники откажутся от своих планов.

Важно: В своей квартире или частном доме охранное видеонаблюдение можно установить без всяких проблем, поскольку это территория частная и жильцы вправе наблюдать, снимать и записывать на ней все, что угодно. Не будет проблем и с установкой видеоустройств на придомовом/приусадебном участке

Не будет проблем и с установкой видеоустройств на придомовом/приусадебном участке.

А вот в подъезде и на лестничной площадке, чтобы установить систему видеонаблюдения, потребуется предварительная юридическая консультация и возможно получение согласия всех жильцов на установку. Но это не имеет отношения к скрытым видеокамерам — их установка запрещена действующим законодательством. Кстати, видеоглазок в двери, который окажется подсоединенным к регистрирующему устройству, также будет объявлен вне закона, если кто-то поставит себе такую цель.

Что касается непосредственно установки системы видеонаблюдения, то лучше бы доверить это дело профессионалам. Однако, если есть желание сократить расходы, можно осуществить монтаж и своими силами. Главное, действовать, придерживаясь соответствующей инструкции.

Дельные советы

Чтобы действительно качественно и правильно установить домофон, стоит прислушаться к советам профессионалов:

  1. Устройство будет работать значительно лучше и без сбоев, если избегать каких-то дополнительных соединений между уличной панелью и переговорным устройством внутри квартиры или частного дома.
  2. Если проводка уже смонтирована, то перед тем, как отправляться в магазин за домофоном, следует сначала пересчитать провода.
  3. В процессе строительства дома, нужно вспомнить и о будущем домофоне — оформить траншеи, в которые потом улягутся гофрированные трубы со стальной протяжкой.
  4. Не стоит ставить видеокамеру (для видеодомофона) в тех местах, где днем будет ярко светить солнце, или же напротив яркого источника искусственного света.
  5. Внутреннее переговорное устройство нельзя ставить в помещении с повышенной влажностью или температурой выше 40° С, а также в местах без надежной защиты от атмосферных осадков.
  6. И видеокамеру, и внутреннее переговорное устройство необходимо защитить от вибраций и негативного механического воздействия (ударов, падений).

Конструкция домофона

Домофон – это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним. Прибор получил особую популярность буквально в последнее десятилетие, ранее для защиты парадных наиболее часто использовались кодовые замки.

Фото — конструкция системы

Домофон в квартире или частном доме состоит из трубки, вызывной панели, видеоаппаратуры (при необходимости дополнительного подключения наблюдения за дверью или калиткой), замка и коммутатора. Рассмотрим функции каждой детали:

  1. Трубка цифрового домофона устанавливается в помещении, чтобы хозяин квартиры или дома мог принять вызов и при необходимости открыть дверь. Стандартно, абонентское устройство обязательно подключено к запирающей системе;
  2. Вызывная панель необходима для набора нужного кода. Она может быть нескольких типов: с наборными кнопками, специальным считывателем кода с ключей или карточек, подсветкой или даже визуальным определителем. Последний – самый редкий вид, он используется для охраны промышленных или государственных объектов;
  3. Замок или запирающее устройство домофона используется для контроля положения двери подъезда многоквартирного дома или калитки частного. Сейчас наиболее часто производится подключение цифрового домофона с электромагнитным замком. Запор с магнитным типом легко можно открыть снаружи, но, при этом он считается более надежным, чем устаревший вариант с металлической задвижкой, подключенной к электродвигателю; Фото — схема замка
  4. При помощи модуля коммутатора (например, Panasonic TDA TDE или АТС) производится передача сигналов от вызывной панели к конкретному абоненту. Эта практика более распространена в многоквартирном доме, т. к. в частном здании есть только один абонент. Фото — подключение домофона Коммакс

В качестве дополнительного обеспечения защиты к звонку может также добавляться возможность подключения видеодомофона (Kenwei KW-4HPTN, Kocom KCV-A374SD). В таком случае все данные транслируются при помощи камеры по специальному телевизору или компьютеру. В отличие от аудиодомофона, видео-система более надежна в использовании, ведь помимо вызова также производится зрительный контроль посетителей.

Фото — схема подключения модели цифрал

Чаще всего такое соединение параллельное, что значительно облегчает самостоятельный монтаж. Единственное, о чем нужно помнить – это о полярности вызывной панели домофона, электрозамка и трубки квартиры. Если электрическое соединение производится неправильно, то нарушается работа не только конкретного абонента, но и всей охранной системы.

Фото — блок управления домофоном

Правила монтажа домофонов VIZIT

Параметры электрозащиты и проводки

Как поставить домофон? Монтаж домофона

Заметим! Чтобы провести переговорное-замыкающее устройство в квартиру и случайно не повредить провод, его помещают в специальную гофрированную трубку.

Любая система работает от электросети, защищают которую предохранителем (10 А) или автоматом (16 А). Если подобная защита отсутствует, устанавливают защитный аппарат (30 мА).

Требуется правильно рассчитать расстояние от квартирной трубки до внешней панели. Запасом оставить 20-25 см провода.

Домофон может получать питание от трансформатора. Как правило, к генератору электричества подключены провода, которые тянутся от переговорного устройства и внешней панели. Располагается электроцентр отдельно. Или переговорную трубку, установленную в жилом помещении, включают в розетку.

Монтаж и подключение домофона в квартире: пошаговая инструкция

Установка домофона своими руками, конечно, достаточно сложная процедура, но вполне возможная. Главное, – четко следовать инструкциям. Самостоятельная установка домофона в квартире, несмотря на всю сложность, значительно экономит денежные средства.

Итак, начать следует с подготовки необходимых материалов и инструментов. Для работ потребуется:

  • Нож
  • Изоляционная лента
  • Дрель
  • Отвертка
  • Дюбеля
  • Плоскогубцы
  • Инструмент для снятия изоляции с проводов
  • Алебастр
  • Шпатлевка
  • Саморезы
  • Экранированная «витая пара»
  • Насадка на дрель для штробления стен
  • Резиновые перчатки

Инструмент есть, теперь необходим «материал» для работы, поэтому следующим этапом будет выбор установочного комплекта.

Как выбрать комплект домофона для установки?

Самый простой вариант – это комплект, состоящий из аудиотрубки и аудиовызывающего устройства. Также есть возможность установки видеодомофона. Такой вариант состоит из аудиотрубки, базы с экраном и видеоглазка, который монтируется непосредственно на входную дверь. Для правильного монтажа такой системы необходимо четко соблюдать последовательность подключения внутренних жил кабеля согласно их цветовой маркировке.

Наиболее удобным комплектом для установки в квартире будет самое обычное изделие, так как аудиовызывающее устройство устанавливается на входной двери подъезда. Часто решение обзавестись домофоном является коллективным по желанию всех жильцов подъезда и, как правило, удобней всего в этом случае будет обычная модель. Видеодомофон, в свою очередь, больше подходит для эксплуатации в частных домах и коттеджах.

Определение места трубки в доме и прокладка кабеля

Трубка может быть установлена абсолютно в любом месте квартиры. Главное, чтобы она находилась в пределах слышимости. Традиционным местом для домофона в квартире является стена рядом с входной дверью.

Самой трудоемкой частью процедуры монтажа домофона своими руками является прокладка кабеля. Необходимо определить, где находится необходимый конец провода, идущего от аудиовызывающего устройства, расположенного на входной двери в парадную. Его можно найти внутри щитка, который находится на лестничной клетке. Когда необходимый конец кабеля найден, его необходимо удлинить. То есть соединить с экранированной «витой парой», которая будет подключаться к домофону в жилом помещении. Обязательно надо учитывать, что длина провода не должна превышать 30-40 метров, потому что на большем расстоянии сигнал может быть утерян.

Удлиненный провод прокладывается внутри стены. Для этого необходимо пробить специальные каналы в стене. Потребуется специальная насадка на дрель. После помещения кабеля в готовые каналы, штробы заделываются алебастром, затем шпаклюются.

Более безобидным для стен вариантом будет прокладка провода в специальных пластиковых кабель-каналах. Они легко прокладываются вдоль дверной коробки (если установка трубки производится у двери).

В парадной кабель помещается в гофро-трубу

Важно, что бы провод не провисал, и на нем не было заломов. Обязательно нужно следить за тем, чтобы провод идущий от домофона не прокладывался вблизи силовых кабелей

Схема установки домофона и прокладки кабеля в квартире обычно включена в стандартную комплектацию изделия.

Установка трубки домофона

Последний этапом установки домофона является монтаж его трубки. Делается достаточно быстро и просто, по сравнению с предыдущими этапами. На стене делаются отметки в том месте, где должны быть крепления. Ориентируясь по отметкам, в стене сверлятся отверстия. Затем в них помещаются дюбеля, либо деревянные чопики. В дюбеля (или в чопики), в свою очередь, вкручиваются саморезы. К домофону подключаются провода, и он помещается на свое законное место. Если система подключена правильно, домофон может быть готов к работе. Если он не работает, значит, при выполнении инструкций была допущена ошибка.

Основные схемы подключения домофонов

Сначала необходимо определиться с тем, какие существуют схемы подключения домофонов и выбрать ту, которая вам подходит. В многоквартирном доме сложнее, чем в частном секторе самостоятельно установить устройство. Наиболее простым является монтаж домофона без его подключения к электрозамку.

Подключение домофона в многоквартирном доме

В этом случае схема подключения будет зависеть от типа подъездного домофона (цифровой или координатный). Подъездный домофон устанавливается представителями специализированной компании, после чего делается разводка по этажам. Обычно эти же специалисты подключают и индивидуальные домофоны. Иногда возникает необходимость сменить абонентскую трубку домофона или подключить видеодомофон в многоквартирном доме.

Подключение домофона в многоквартирном доме — сложная задача, справиться с которой могут только специалисты

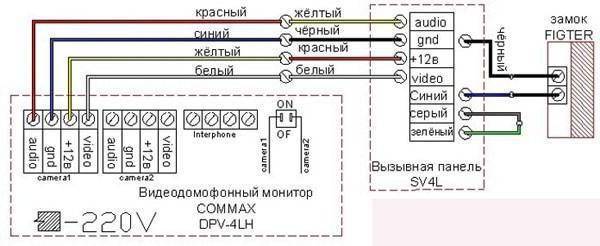

Подключение домофона с электрическим замком

Это самый популярный вариант монтажа такого оборудования. Здесь домофон и замок подключены вместе, что позволяет открывать замок при помощи кнопки на внутренней панели домофона или при помощи кода, электронного ключа со стороны наружной панели.

При установке аудиодомофона от внутреннего блока к наружному проводится трёхжильный кабель. Для подключения видеодомофона используется четырёхжильный кабель.

Во время подключения домофона надо помнить, что его внутренняя панель питается от 220 В, а вызывная — от внутренней панели.

Домофон с электрозамком является самым распространённым решением

Видео: подключение домофона с электрическим замком

Подключение домофона без замка

Это наиболее простой способ подключения, поэтому справиться с ним сможет даже новичок. Для соединения между собой внешнего и внутреннего блока необходимо использовать четырёхжильный кабель или два двухжильных провода. По двум жилам подаётся питание, а по другим двум — аудио- и видеосигнал.

Выбор способа подключения домофона зависит от вас. Если вам удобно выходить на улицу и постоянно открывать калитку, то можете установить домофон без электрозамка. Лучше устанавливать такое оборудование в комплексе с замком, которым можно управлять простым нажатием кнопки на домофоне не выходя из дома.

Справиться с установкой домофона без подключения его к замку сможет даже новичок

Конструкция домофона

Так же дверь откроется и при нажатии кнопки открывания изнутри помещения. По этому при подключении пользуйтесь инструкцией подключения и подключайте по их функциональному значению, а не расцветке. Подключение вызывной панели домофона нужно делать на высоте 1,5 м от земли.
Консультанты в магазинах могут рассказать более подробно о многих устройствах, однако лучше обратиться к специалистам, которые занимаются обслуживанием и установкой видеодомофонных систем.
Ее стоимость невысока а в дальнейшем может пригодиться для передачи дополнительного питания, видео сигнала или управляющих сигналов. Далее размещаете внутри блок управления замком и подключаете к нему провода: Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.
А сам кабель прокладываем к домофону или щитку в подъезде.
Эти технические устройства являются современным аналогом обыкновенных звонков. Поэтому и с главными задачами они справляются с равным успехом.

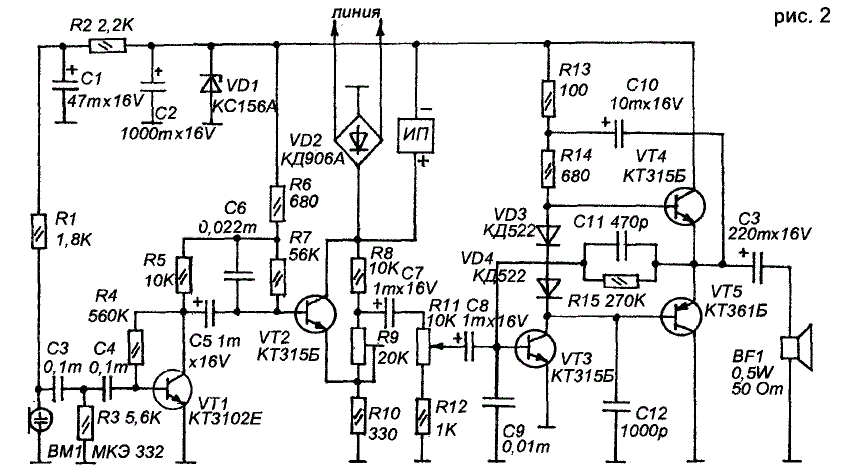

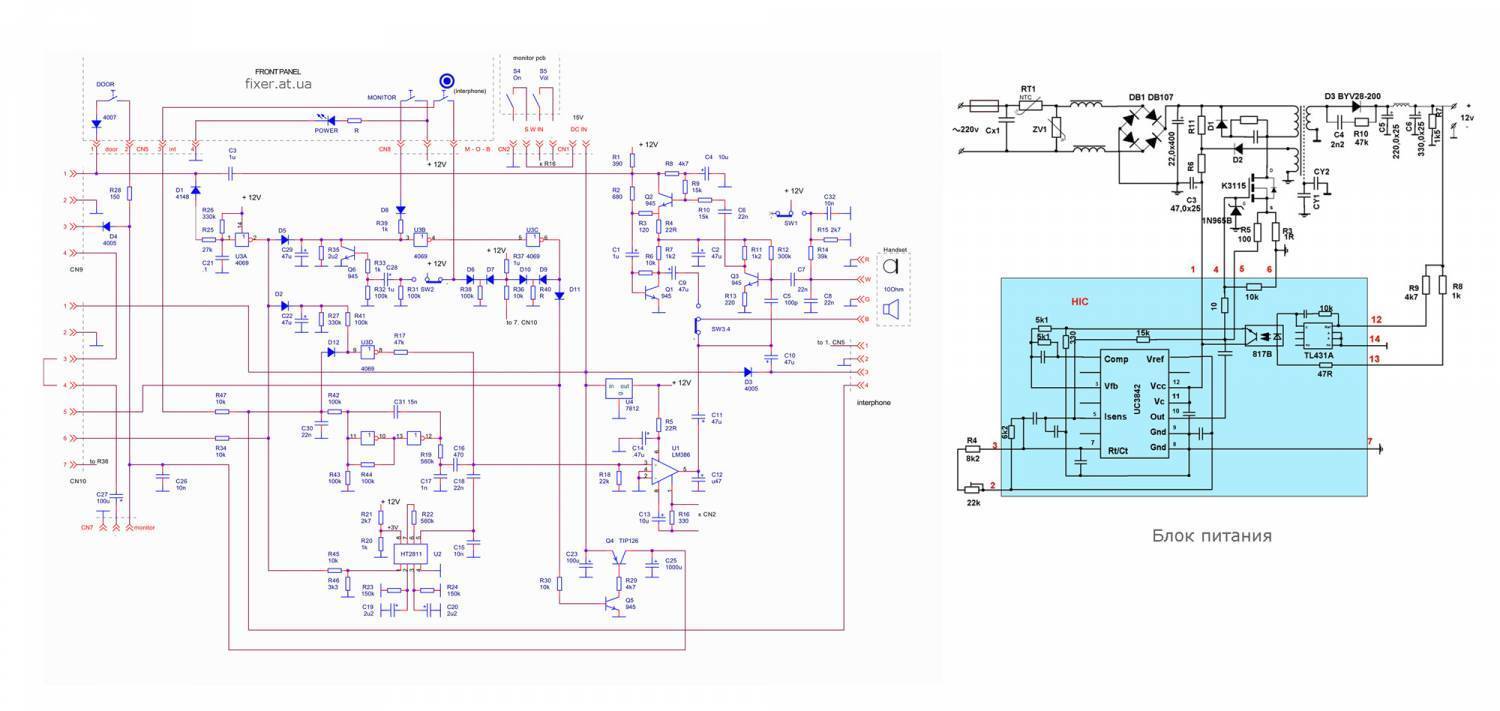

Пример схемы панели вызова В случае серьезной поломки домофона приходится полностью менять систему после выхода нестандартных элементов из строя. Когда такой ключ прикладывался к считывающему устройству, через него пропускался ток фиксированной величины, а микропроцессорная система измеряла падение напряжения на резисторе.
В первых домофонах применялись простейшие аналоговые ключи с двумя контактами. Чтобы установить связь, сигнал подается по линии DAT1 к коммутатору.

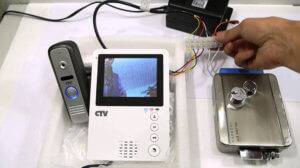

Монтаж видеодомофона своими руками на примере

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение. Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

  • Домофонная трубка
  • Вызывная панель
  • Электромеханический замок
  • Блок питания или заменяющий его БУЗ
  • Считыватель
  • Контроллер
  • Доводчик для двери
  • Кнопка для открытия калитки со двора

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

  • Оконцовка для множественных проводов
  • Трубки с термоусадкой различных размеров
  • Обычная лента для изоляции
  • Клеммники
  • Различные приспособления для скрепления проводов

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.

Разновидности кабелей

Коаксиальный кабель РК-75 Для обычного видеодомофона нужен кабель, передающий видеосигнал на абонентское устройство, а также питающий. Подбирают их согласно техническим требованиям.

Коаксикальный кабель РК-75

Коаксикальный кабель используется для соединения элементов видеосистемы, поддерживающих передачу аналогового сигнала. Такие провода отличаются нессиметричной конструкцией. Коаксикальный кабель состоит из:

  • — центрального проводника;
  • — слоя изоляции;
  • — экранирующей оплетки;
  • — слоя внешней изоляции.

За передачу сигнала в коаксикальном кабеле отвечает центральный проводник, который изготавливается из медной проволоки. Этот компонент бывает одно- либо многожильным. Центральный проводник закрывает слой изоляционного материала (полипропилен либо вспененный полиэтилен), который препятствует негативному воздействию внешней среды. При монтаже видеодомофонов рекомендуется отдавать предпочтение коаксикальным кабелям со вспененным полиэтиленом. Материал позволяет изгибать провода под малым радиусом, что облегчает установку системы.

Сохранность коаксикальных кабелей обеспечивает металлическая проводка, соединенная с корпусом устройства. Роль экранирующей оплетки выполняет проволока специального плетения, покрытая слоем фольги из алюминия. Ее необходимо подключать к точке заземления. В ином случае экранирующая оплетка нарушит работу видеосистемы из-за того, что будет мешать передаче сигнала, вызывая помехи.

На рынке встречаются коаксикальные кабели различных размеров

При выборе проводов этого типа рекомендуется обращать внимание на следующие параметры:

  1. Коэффициент затухания. Этот показатель не влияет на работу системы, в которой используются сравнительно короткие кабели.
  2. Полоса передаваемых частот. Не играет определяющей роли в работе видеосистем.
  3. Волновое сопротивление.

Основным параметром, на который следует ориентироваться при выборе кабелей, является волновое сопротивление. Чтобы соединить панель видеодомофона и вызывную панель с камерой, необходимо использовать провода на 75 Ом. Максимальная длина коаксикальной кабельной линии составляет 100 м. Для организации видеосистемы применяются провода серий:

  • — РК-75-6-12;
  • — RG-6;
  • — RG-59.

Первая аббревиатура скрывает технические характеристики кабеля. Первое число показывает параметр сопротивления (75 Ом), второй — диаметр изоляционного слоя (6 мм). Цифра 1 свидетельствует о том, что кабель сохраняет изначальные характеристики при температуре не выше 125 градусов..

КВК 2П (Комбинированный)

Такой тип кабеля используют исключительно для того, чтобы соединять панель вызова и монитор через улицу.

Т.е. — внешняя изоляция должна быть хорошо защищена от внешних воздействий, а в качестве источника питания видеокамеры должна быть выделена отдельная линия.

Он представляет, из себя отдельную экранированную жилу (сопротивление 75ОМ) и две параллельные линии.

Следовательно, экранированный провод проводит ток через улицу, а параллельные линии питают прибор уже в помещении.

Изоляцию для такого кабеля делают либо из поливинилхлорида (В), либо из полиэтилена (П). Поэтому, прежде чем покупать кабель, следует внимательно изучить маркировку.

Так как поливинилхлорид используют для работы внутри помещения, а полиэтилен подойдёт для наружных работ.

UTP (Витая пара)

В цифровых технологиях этот вид кабеля выбирают в первую очередь. Представляет он из себя оболочку. Внутри располагаются несколько жил.

Каждая жила представляет, из себя две скрученные проволоки (пара). Минимальное количество таких пар достигает двукратного числа, но их может быть и больше. Кабель маркируется по следующему принципу:

  • UTP — обычный кабель без дополнительной защиты;
  • FTP — все пары тянуться вместе, но они защищены общей экранированной защитой;
  • STP — каждая пара изолирована экранированной оболочкой;
  • SFTP — гибрид STP и FTP, т.е. каждая пара находиться в экранированной оболочке, а весь пучок защищает отдельный экран.

Электрозащита и проводка

Продолжаем рассказывать о том, как подключить трубку домофона самостоятельно. Само подключение возможно только к электросети, защищенной автоматом 16 А или предохранителем 10 А. Для обеспечения безопасности жильцов также устанавливается устройство защитного отключения 30 мА.

Для домофонного устройства применяются две разновидности электропитания:

  1. Трансформатор расположен отдельно от переговорного устройства, подключенный как к нему, так и к сети.
  2. Трубка интегрирована с трансформатором, и с помощью силового провода подключается к розетке.

Один из важных тем, касающихся того, как подключить подъездный домофон самостоятельно, – проводка. Следите, чтобы она помещалась только в гофрированных трубах. Поэтому вам нужно точно измерить расстояние от внешней панели до переговорной трубки, чтобы проложить трубы по необходимой длине. Свободные окончания проводов из них должны выходить примерно на 20 см.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
