Укладка плитки на теплый пол — советы и видео рекомендации

Подготовительный этап укладки теплого пола под керамическую плитку

Основное требование к укладке теплого пола под кафель – это ровное и прочное основание. Поэтому перед тем как переходить к основным монтажным работам, то есть, перед тем как сделать теплый пол, надо выровнять напольную поверхность.

Если это бетонный пол, то надо поверх него залить бетонную стяжку или любую выравнивающую смесь (на цементной или полимерной основе). Понятно, что бетонная стяжка будет сохнуть дольше, но ее цена меньше, чем у готовых выравнивающих смесей. При этом ее толщина под теплый пол не должна бать меньше 3 см, что увеличивает расход раствора, при этом увеличивая расходы финансовые.

Если пол деревянный, то рекомендуется выравнивать его плитными древесными материалами, к примеру, фанерой, плитами ОСБ, ДСП и так далее. Предпочтение лучше отдать недорогим, но прочным изделиям, к примеру, ДСП, плиты которой соединяются между собой замком паз-шип, что обеспечивает поверхность без зазоров. При этом оптимально, если укладку плит производить со смещением, что обеспечит равномерное распределение нагрузок на сам деревянный пол.

Есть еще один момент, относящийся к подготовительному этапу. Это утепление поверхности пола, что обеспечит снижение тепловых потерь. Так как монтаж теплого пола под плитку связан с укладкой нагревательных элементов на напольное основание, то необходимо позаботиться о том, чтобы тепло, исходящее от элементов теплого пола, не проходило через данное основание. Конечно, можно гарантировать, что деревянный пол от этого застрахован, потому что древесина сама является хорошим теплоизолятором. Но когда дело касается бетонных полов, то тут без отдельного теплоизоляционного слоя не обойтись.

Специалисты рекомендуют, чтобы теплоизоляционный слой был изготовлен не просто из вспененного или волокнистого материала. Но, чтобы в его составе был отражающий слой, который будет удерживать инфракрасное излучение, исходящие от элементов нагревательной конструкции. Поэтому на напольное основание перед монтажом теплого пола надо уложить утеплитель с фольгированным слоем с одной стороны. Благо таких сегодня огромное количество на современном рынке строительных материалов. Но тут придется учитывать и такой момент, что данный материал не должен быть толстым, потому что чем толще укладываемые слои, тем меньше высота потолков в помещениях. Из всех предлагаемых материалов под это подходит утеплитель пенофол.

Итак, фольгированный пенофол – это рулонный материал из вспененного полиэтилена толщиною 5 мм. К примеру, его теплоизоляционные качества равны плите из минеральной ваты, толщина которой равна 80 мм. Укладывают полосы пенофола встык, закрывая зазоры и щели алюминиевой липкой лентой.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Инфракрасный пленочный пол под плитку

  • Инфракрасная пленка отличается низкой адгезией (сцеплением с поверхностью) и если поверх нее положить ПВХ или керамическую плитку под стяжку, то весь слой попросту «поплывет». Если на такой пол случайно уронить тяжелый предмет, то стяжка с большой вероятностью треснет. Для увеличения адгезии пленочного инфракрасного пола между швами плитки делают вырезы и засечки, которые впоследствии нужно долго и кропотливо изолировать.
  • Все разновидности клеевых составов и растворов для стяжки содержат щелочь. Это приводит к постепенному разъеданию пленочного нагревательного покрытия вне зависимости от толщины слоя. В результате повышается вероятность замыкания нагревательного контура электрополов.
  • Биметаллический пленочный инфракрасный пол вообще не сочетается с керамической плиткой, под ней инфракрасное излучение теряет ряд своих полезных качеств.

Несмотря на сложности с обустройством пленочного теплого пола под кафель, существует технология монтажа, которую можно использовать при укладке плитки своими руками. Расходы на монтаж окупаются незначительным энергопотреблением пленочного ИК-пола, так на электроподогрев 1 кв. м. пола расходуется 35-55 Вт.

Монтаж пленочного теплого пола

  1. Укладывается утеплитель (лучше всего использовать пенофол с одной фольгированной стороной).
  2. Укладка электрополов инфракрасного типа своими руками выполняется отражающим слоем кверху. Продолжается монтаж скреплением листов лавсановым скотчем.
  3. Пленку нужно аккуратно укладывать медной полосой вниз, двухсторонним скотчем скрепляя находящиеся рядом полоски. Укладка нагревательного пленочного контура выполняется одним слоем.
  4. На срезе пленки крепятся клеммы, обеспечивающие контакт с кабелем питания.
  5. На стене своими руками крепится терморегулятор. Это устройство должно быть расположено неподалеку от проводки.
  6. К клеммам на пленке подключаются провода питания.
  7. Пленка соединяется с питающими проводами, к клеммам подводятся провода питания и в местах соединения обжимаются пассатижами.
  8. Устанавливается устройство для измерения температурного режима.
  9. Выполняется подключение нагревательного пленочного контура к сети.

Укладка плитки своими руками

Технология, с ориентировкой на которую выполняется укладка пленочного ИК-пола под плитку своими руками, требует соблюдения алгоритма:

  1. Производится установка гипсокартона или строительной ячеистой сетки. Толщина гипсокартонного листа не должна быть менее 4 мм.
  2. Размечается поверхность пола с ориентировкой на схему размещения ПВХ или кафельной плитки. Устройство инфракрасного теплого пола под плитку позволяет укладывать ее как по диагонали комнаты, так и параллельно стенам.
  3. Инструкция по укладке плитки своими руками позволяет начинать ее размещение с середины комнаты. В некоторых условиях допустимо смещать изначальную точку укладки облицовочного материала.
  4. Выполняется подготовка плиточного клея, который должен быть совместим с системой теплых полов.
  5. Учитывая разметку, начинается укладка плитки, можно начинать монтаж не только с середины комнаты, но и от наиболее удаленной от входа стены.
  6. С помощью мягкого зубчатого шпателя клеевой состав наносится на плитку и пол, при этом слой клея должен быть тонкий – 3-4 мм.
  7. Изделие плотно прижимается к поверхности пола и таким способом выполняется укладка всего напольного покрытия.
  8. Для регулировки одинакового расстояния между плиткой используется специальный разделитель. Выступающий на швах клей сразу же вытирается.
  9. У самой стены необходимо оставить небольшой зазор без плитки (около 0,5 см, так называемый «термический шов»)

Читать также: Счетчик на отопление: как работает, выбор, установка и поверка

В процессе укладки с помощью уровня нужно периодически проверять ровность плитки относительно друг друга.

Разметка комнаты для укладки плитки

Прежде чем осуществлять укладку плитки нужно выполнить разметку пола.

Стоит даже нарисовать схему размещения

Особенно это важно при использовании разноцветной плитки или укладки узоров, канта

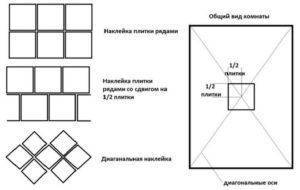

Схема укладки плитки

Существует три основных схемы укладки:

  • По диагонали.
  • По горизонтали.
  • В разбежку.

В первом случае большое количество материала уходит в остатки. Можно, вообще, использовать квадраты разного размера и выложить их в разбежку.

Все это нужно четко обозначить на листе бумаге, где в уменьшенном размере отобразить схему разметки.

Затем схема пропорционально переносится на пол. Начинающим специалистам стоит полностью разметить всю поверхность, с ярким выделением точек. Разметка осуществляется при помощи отбивочного шнура с краской либо мелком.

Главное, определить линию первого ряда. Она отмеряется от самой длинной стены. Затем размечается остальная поверхность помещения. Такой способ актуален для плитки без узора.

Варианты укладки плитки

Для плиточного слоя с рисунком, нужно вырисовать не горизонталь, а диагональ.

При помощи длинной рулетки или веревки, соединяем по диагонали углы комнаты. Точка пересечения линий – центр помещения. Именно от этого места начинается разметка.

После завершения разметки стоит разложить плитку и проверить, насколько правильно вычерчены основные линии.

Способ укладки плитки совершенно не влияет на функциональные особенности теплого пола. Поэтому можно следовать своим индивидуальным предпочтениям.

Этапы укладки плитки на пол

Разложите плитку на полу «на сухую». Это даст возможность разметить подрезку

При этом важно учитывать размеры швов.
Очистите от пыли и обработайте грунтовкой обратную сторону плиток и пол.
Разведите небольшую порцию плиточного клея согласно инструкции, указанной на упаковке.
Зубчатым шпателем нанесите равномерный слой раствора на небольшом участке пола, равном 1-2 плиткам, поскольку он быстро высыхает и становится непригодным для работы. Можно наносить клей и на саму плитку.
Уложите 1 ряд плитки, вставив между ними пластиковые крестики для того, чтобы сделать равномерные швы между ними

Проверьте уложенный ряд уровнем. Если плитка выступает, ее следует немного осадить аккуратными движениями взад-вперед. Можно воспользоваться киянкой, чтобы немного подбить ее. Если она располагается ниже уровня, то ее следует аккуратно оторвать от пола и нанести на нее еще немного клеевого раствора. Если швы расходятся, нужно у стен установить клинья. Для надежности можно закрепить ряд плиток малярной лентой.
Аналогично укладывайте последующие ряды плиток, не забывая проверять уровнем перепады между ними. Излишки клея можно удалять с помощью крестиков и протирать плитку влажной губкой.
Последний ряд нужно вымерить и сделать подрезку элементов, после чего уложить их аналогично предыдущим рядам.
После высыхания клея можно приступать к затирке швов. Для этого разведите по инструкции фугу и нанесите на швы с помощью резинового шпателя. Не дожидаясь, пока фуга высохнет, удалите ее с поверхности кафеля влажной губкой.

https://gidpola.ru/www.youtube.com/watch?v=LNXQlA62VRU

Придерживаясь всех инструкций и рекомендаций, укладка плитки на теплый пол своими руками не составит большого труда. Вам не придется прибегать к помощи специалистов.

Монтаж термоматов

Стандартный комплект нагревательного мата состоит из двух элементов:

  • Термомат в рулоне с силовым кабелем.
  • Гофра с металлическим зондом и заглушкой — для установки внутрь неё термодатчика. Она нужна для защиты датчика от щелочи и влаги. Если слой плиточного клея не позволяет установить гофру, приобретается специальный влагостойкий датчик.

Стандартная комплектация системы

  • Терморегулятор. Подбирается исходя из максимальной мощности энергопотребления.
  • Монтажные коробки, если терморегулятор будет устанавливаться в стену.
  • Выносной датчик температуры (обычно идет в комплекте с терморегулятором). Лучше брать контактный датчик, а не тот, который будет измерять температуру воздуха.
  • Провода для подключения терморегулятора к сети. Сечение подбирается в зависимости от мощности системы и материала провода (см. таблицу ниже)
Сечение провода, мм21,52,546
Максимальная мощность (медный провод), кВт3,55,579
Максимальная мощность (алюминиевый провод), кВт23,55,57

Основные правила

Подключение обязательно нужно делать через терморегулятор для сохранения заданной температуры.

Согласно Правилам устройства электроустановок (ПУЭ) обязательна установка УЗО (устройство защитного отключения) с током срабатывания 30 мА, 100 мс и автовыключателя max 10 А (тип C). Системы мощнее 2 кВт рекомендуется подключать через отдельную проводку с автоматом.

Если вы делаете установку в ванной или другом влажном помещении, терморегулятор должен находиться в соседнем сухом помещении.

Кабель нельзя укорачивать и обрезать! При необходимости можно отрезать только питающий провод.

На фото показаны возможные схемы монтажа на существующее покрытие или обычную стяжку

Последовательность установки системы

Определите место установки терморегулятора на стене и зоны, где будет лежать термомат. Над теплым полом не должно находиться мебели без высоких ножек, сантехники или бытовой техники. Если на стяжке есть демпферные швы, мат не должен проходить через них. На каждое помещение используется отдельный терморегулятор и маты. Если в комнате планируется делать несколько финишных покрытий с разными свойствами, нужно под каждый из них ставить отдельный терморегулятор. Стандартный термодатчик устанавливается внутрь гофрированной трубки. Чтобы она не создавала дополнительной неровности, для неё в полу и стене делается штроба. Конец гофры закрывается заглушкой, чтобы внутрь не попал раствор. Конец датчика должен быть установлен с отступом 50-100 см от стены немного ниже мата, по центру между двумя витками кабеля. Не делайте изгибы гофры радиусом менее 5 см, для возможности замены датчика.

Перед укладкой нагревательного мата нужно покрыть бетонный пол грунтовкой, для обеспыливания поверхности и увеличения сцепления плиточного клея.

Уложите нагревательные маты на выбранную зону обогрева. Для получения нужной формы, вы можете разрезать сетку и завернуть кабель, но резать его нельзя. Сетка крепится к полу на скотч или скобы, кабелем вверх.

Пример резки и укладки термомата

После укладки кабеля нужно замерить омическое сопротивление с помощью мультиметра. Оно должно быть в пределах (плюс-минус 10%), которые написаны в инструкции или гарантийном талоне производителя.

Подключение и установка терморегулятора

Схема подключения системы

Зачистите изоляцию на выводе монтажных проводов из мата и провода питания от 220В на 5-7 мм.

Подключите провода к клеммам терморегулятора, согласно схеме его подключения, которая указана в инструкции.

Экранирующая оплетка кабеля должна быть соединена напрямую с заземлением.

Укладка плитки

Укладку можно делать сразу на плиточный клей, либо предварительно заливать маты стяжкой (толщиной минимум 2 см). Запрещено укладывать плитку на подложку из ДСП, фанеры или другого материала.

  • Нанесите плиточный клей непосредственно на мат. Во влажных помещениях (например, в ванной), вначале на маты наносится тонкий слой клея. После его застывания наносится гидроизоляция и второй слой клея.
  • Желательно использовать специальные клеевые смеси для теплых полов, они более эластичные.
  • Равномерно распределите клей зубчатым шпателем. Для этого случая рекомендуется использовать только пластиковые гребенки, чтобы не повредить кабель.
  • Прижмите на клей плитку или керамогранит, выровняв её по уровню. Толщина плиточного клея вместе с плиткой должна быть не менее 2 см. Некоторые производители (например, DEVI) рекомендуют делать покрывающий слой не менее 5 см. Это связано с тем, что при такой прослойке тепло будет распределяться равномерно.

Особенности устройства ИК пола под плитку

Единственная особенность при конструировании такого «пирога» с кафелем, в том, что применяется не «сухая» укладка, а используется плиточный клей или делается наливной пол.

Если предпочтение отдаётся «мокрому» методу, при сооружении плёночных полов, следует учитывать ряд особенностей:

  1. Небольшая адгезия — в связи с этим, простая заливка таких полов цементным раствором не рекомендована, так как конструкция получится плавающая. Если на такую поверхность упадёт что-то тяжёлое, то стяжка может треснуть, и устранить эти изъяны будет сложно.

Некоторые, пытаются повысить адгезию, путём нанесения насечек на изделии, но специалисты не советуют прибегать к такому способу. Данные места тяжело изолировать, тем самым возможна утечка тока.

Плёнка плохо переносит щёлочь — содержащаяся в цементном растворе щёлочь, будет оказывать негативное влияние на ИК полы. Это приведёт к быстрому выходу их из строя.

Если, вы всё же решили производить монтаж плёночного тёплого пола под плитку собственными руками, то в процессе укладки следует придерживаться определенных технологических условий, которые подробно описаны ниже.

Электрический теплый пол

В настоящее время производители теплых электрических полов предлагают два его вида. Это нагревательный кабель, как отдельный элемент, и маты. Последние – это все тот же кабель, только установленный и закрепленный на специальную сетку из полимера. По сути, это уже готовое изделие, которое надо только размотать, уложить на пол и сделать подключение к сети питающего тока. При этом расстояние между участками кабелей у матов одинаковое, то есть, нет необходимости продумывать схему укладки с выдерживанием необходимых размеров между витками.

Но есть к электрическому теплому полу определенные требования, касающиеся его монтажа.

  • Нагревательный элемент от поверхностей стен должен отстоять на расстоянии 10 см.
  • Нельзя устанавливать теплый пол (электрический) под тяжелую мебель, бытовую технику и предметы обихода.
  • Если данную конструкцию планируется использовать в качестве основного отопления, то необходимо выбирать нагревательные элементы из расчета 140-180 Вт на 1 м² площади пола. Если теплый пол будет использоваться, как дополнительная система отопления, то можно укладывать маломощные конструкции мощностью до 140 Вт/м², к примеру, 80 Вт/м². Все дело в том, что основное требование к отопительной системе – это 1 кВт тепловой мощности на 10 м² поверхности. И это без учета тепловых потерь.


Теперь можно переходить к основному этапу – как правильно положить теплый пол. Итак, в состав электрического теплого пола входит кроме кабеля или матов еще и терморегулятор, с помощью которого задается температурный режим, и термодатчик, который будет отслеживать ту самую температуру.

  • В первую очередь производится укладка нагревательного кабеля или матов. Кабель монтируется змейкой и крепится на фанеру, ДСП или бетонному полу при помощи специальных хомутов. Некоторые мастера используют даже строительный скотч, потому что главное – зафиксировать и смонтировать схему, а крепление будет производиться плиточным клеем. Маты равномерно распределяются на напольной поверхности, закрывая собою весь пол. Крепление, точно такое же, как и у кабеля.
  • Затем в специальном гофрированном шланге устанавливается датчик температуры. Его месторасположения – на полу между двумя витками кабеля.
  • Монтаж терморегулятора производится на стене на высоте 1,5 м. Он одновременно соединяется и с датчиком температуры, и с нагревательным элементом. Идеально – если соединяющие провода будут скрыты в штробе на стене.

В принципе, все готово. Но перед тем как укладывать плитку на теплый пол, необходимо последний протестировать.

Сама же укладка плитки на теплый пол своими руками производится по стандартной технологии. То есть, сначала производится разметка, процесс облицовки лучше начинать с самого видного угла помещения, дальнего от входной двери. Клеевой состав наносится на основание с теплыми полами, на который монтируется и сам кафель. Обязательно между плитками выдерживается зазор с установкой пластмассовых крестиков. И в конце обязательно наносится затирка на плитку для декорирования швов.

Укладка плитки

Для укладки плитки потребуется шпатель с зубчиками, пластиковые ограничители, грунтовка и затирочный состав.

Укладывать плитку следует на ровную и чистую поверхность. Начинать, необходимы с середины помещения, отходя в разные стороны. Положение каждой плитки контролируется при помощи уровня.

Зубчатым шпателем на большую часть плитки наносится клеевой состав, а на другую герметик. Они распределяются ровным слоем по поверхности изделия. Герметик следует наносить в два слоя. После этого, кафель кладут на основание и плотно прижимают. В промежуток между полом и плиткой необходимо добавить немного герметика, а образовавшиеся излишки убрать ветошью. Данное действие повторяется пока не будет уложена вся комната.

После укладки каждого ряда необходимо уровнем проверять ровность выложенного кафеля. Между плитками устанавливаются крестообразные ограничители, они помогут делать швы одного размера.

Когда вся площадь комнаты уложена, нужно дать клею высохнуть. На это потребуется не меньше 12 часов.
