Самодельная телевизионная антенна: для DVB и аналогового сигнала – теория, типы, изготовление

Расчет

Существует два пути: смонтировать антенну для приема сигнала в общем диапазоне или для работы с конкретной частотой. При этом проблемой всегда становится слишком слабый сигнал, недосягаемость зоны приема или наличие поблизости заглушающего источника.

Однако неоспоримый плюс цифрового телевещания – способность передавать прямую и отраженную волну. А разнообразие конструкций позволяет подобрать оптимальный вариант антенны из кабеля для цифрового ТВ, которая обеспечит идеальную картинку и звучание.

Некоторые модели телевизоров с функцией Smart-TV способны измерить качественные показатели и определить причину неудобств. Самостоятельно, даже с применением специализированного оснащения произвести замеры, чтобы определить, отчего картинка некачественная, невозможно, если антенна не относится к категории всеволновых устройств приема, а причисляется к разряду дециметровых.

Правила расчета

Те, кто не пытается имитировать конструкцию «на глаз», задаются вопросом, как сделать антенну для телевизора своими руками, чтобы она по техническим характеристикам не уступала заводским модификациям? Ответ прост – пользуйтесь рекомендациями и правилами, описанными ниже.

Для начала уясните, что придется:

  1. Рассчитать длину волны сигнала, принимаемого от каждого передатчика DVB-T2, находящегося в радиусе досягаемости.
  2. Выбрать тот передатчик, который производит волны максимальной длины.
  3. Вычислить ½ поперечного сечения волны, которая и будет проецироваться по горизонтальной оси антенны.

Важно, чтобы последняя величина соответствовала геометрическим размерам «ветвей». Это и будет областью приема качественного сигнала T2

Практический пример

Допустим, что в населенном пункте, районе, городе округе или области работают три вышки, с рабочими параметрами:

  1. 32 ТВК, 546 МГц.
  2. 34 ТВК, 578 МГц.
  3. 24 ТВК, 498 МГц.

Чтобы сделать антенну своими руками, на первом этапе еще до проектирования и сборки необходимо рассчитать длины волн по формуле ƛ = 300/F. А F в данном случае – это частота в мегагерцах.

Получается, что для этого примера ƛ равна 0,55; 0,52 и 0,60 соответственно. Это значит, что за основу берется третий мультиплекс, так как в своем рабочем диапазоне он выдает волну наибольшей длины.

Теперь остается разделить ее на 2, чтобы определить рабочую зону самодельной антенны. Коэффициент ½ берется потому что волна синусоидальна, а значит, в поперечном сечении она равняется ƛ/2, что соответствует 0, 30 м.

А так как в расчетах используется полудлина, зона охвата будет 0, 15 м. или 15 см. На основании полученных данных приступайте к разработке чертежей для последующего изготовления и монтажа элементов.

Расположение и подключение

Для принятия и обработки цифрового сигнала подойдет комнатный и уличный вариант конструкции. Антенну можно установить на крыше или специальной мачте, что улучшит качество приема. При этом используется телевизионный кабель. Но чтобы не создавать помех, имеет смысл сделать его как можно короче. Нужно выбрать оптимальный вариант высоты конструкции и длины шнура.

Антенна из жестяной банки

Для тех, кому описанный выше метод показался сложным, мы предлагаем более простое решение.

Тебе понадобится:

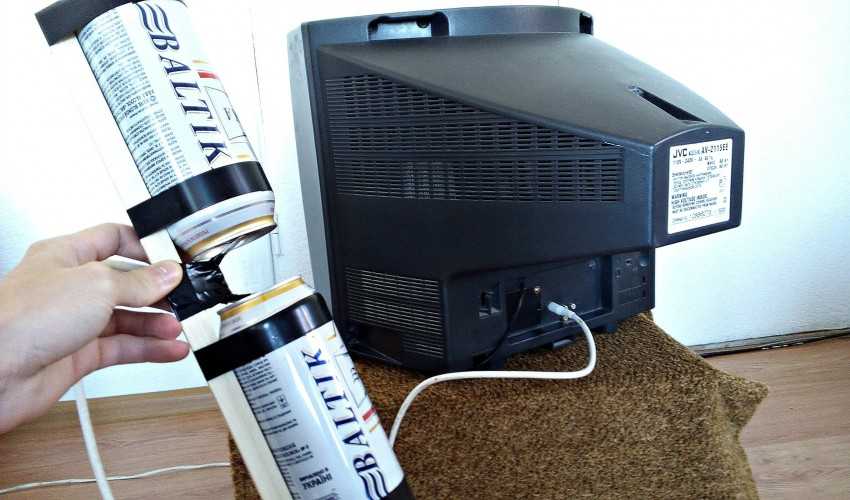

  • Не менее двух банок (пива или газированных напитков);
  • Деревянные планки — для опоры антенны можно взять еще одну для вертикальной мачты;
  • Коаксиальный кабель;
  • Розетка для ТВ;
  • Инструмент и крепеж: отвертка, саморезы, изолента / лента;
  • Если у вас есть вышеперечисленные материалы, вы можете безопасно приступить к работе:

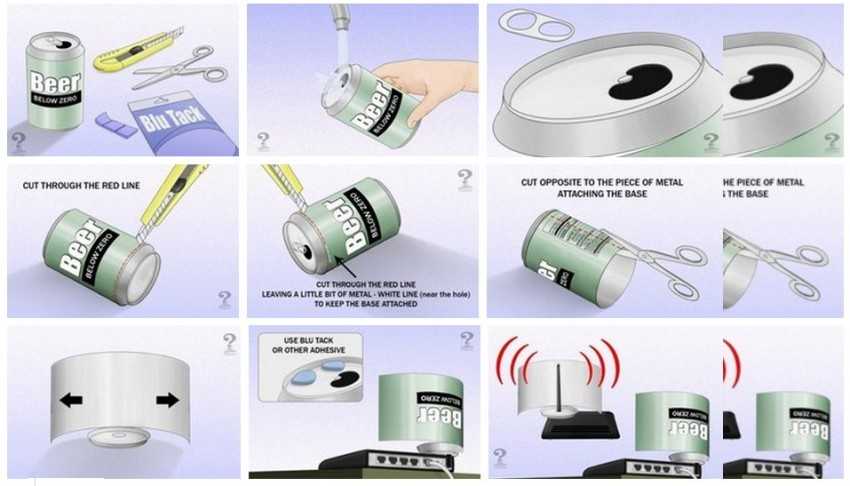

  • Промойте и просушите банки;

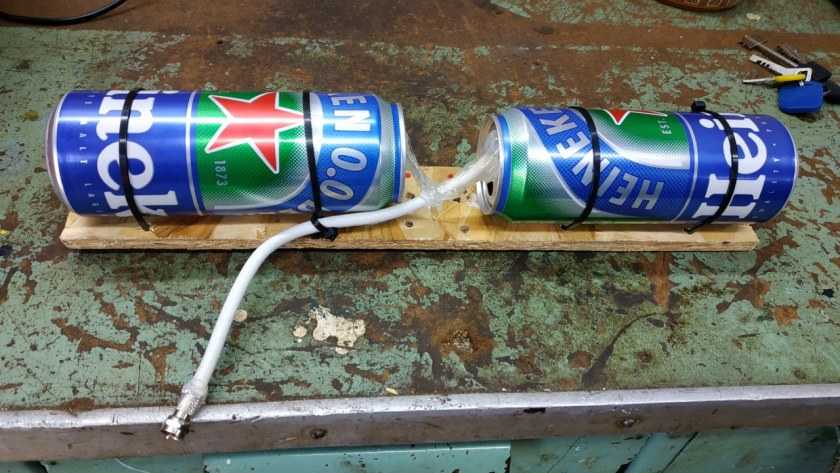

  • Прикрутите банки скотчем или изолентой к направляющей, расстояние между ними должно быть около 7,5 см.;
  • Очистите коаксиальный кабель — у вас должно получиться два проводника;
  • Закрепите проводники к банке: прикрутите жилы к саморезам, саморезы прикрутите к банке, предварительно очистив поверхность банки от краски. Со знанием дела можно припаять проводники к олову;
  • Закрепите кабель на направляющей изолентой;
  • возможно одновременное использование нескольких дорожек со сторонами, установив их на общем дереве на небольшом расстоянии друг от друга;
  • Установите получившуюся антенну на свое усмотрение;
  • Подключите кабель с другого конца к вилке;
  • Вы можете искать каналы!

Теперь, когда вы знаете, как сделать антенну своими руками, вы можете получить доступ к телевизионному сигналу в любой ситуации и в любом месте.

Кольца Wi-Fi, телевидения

Два контура алюминия

«Чебурашки» прочно поймали небытие, оказалось – не окончательно. Многим доводилось видеть плоскую алюминиевую пластину, снабженную огромными кольцами по бокам, как сделать дециметровую антенну своими руками? Понадобятся два плоских алюминиевых кольца внешним диаметром 100 мм, внутренним — 38 мм. Каждое прорезано насквозь щелью шириной 5 мм.

Оказывается, два контура позволят избежать применения трансформатора. Каркасом послужат стеклотекстолитовая планка, кусок прочной доски. Оба кольца крепятся с расстоянием меж центрами 103 мм навстречу прорезями. Верхние, нижние края щелей попарно соединяются. Экран, жила коаксиального кабеля, идущего к телевизору, подключаются к получившимся парам.

Антенна украшает балкон, комнату, крышу. Короче длина коаксиального кабеля до телевизора, увереннее прием.

Схема образована круговыми вибраторами. При горизонтальной поляризации волны разности фаз меж симметричными кольцами, расположившимися одно над другим, не возникает, кабель снимает принятое излучение с перешейка.

Резонансная частота изделия составляет 802 МГц, позволяя использовать сетям Wi-Fi 900 МГц, просмотра каналов телевидения 38 – 64. Антенна дециметрового диапазона прекрасно согласуется с коаксиальным кабелем РК-75, демонстрирует коэффициент усиления 15 дБ.

Располагается конструкция вертикально, прорези должны быть одна над другой, соответственно, поляризация принимаемого сигнала — горизонтальная.

Два контура гетинакса

Радиолюбителям может показаться привлекательным иной метод изготовления описанной конструкции: на плате гетинакса, текстолита с односторонним фольгированием вырезаются требуемые фигуры. Меж кольцами согласно описанной схеме необходимо оставить контактный мостик с внешней шириной 20 мм, 5-мм прорезью внутри. Под коаксиальный кабель сверлятся два зеркально расположенных отверстия.

Метод удобен: прорезанные в гетинаксе краем листа четыре крепежных паза позволят прочно закрепить изделие. Используйте:

  • стену;
  • раму;
  • крышу.

Конструкция легко транспонируется на высокие, низкие частоты путем изменения геометрических размеров окружностей. Оптимальное входное сопротивление проще подобрать эмпирически (пробуя практические габариты).

Герметизацию производят пластинами оргстекла, размерами равной гетинаксу. Периметром щель заделывается жидкими гвоздями.

Любопытной особенностью  типа антенн назовем возможность создания фазированной решетки. Две одинаковые конструкции крепятся вертикально друг над другом, разделяясь выверенным расстоянием (описываемый пример — 406 мм меж центрами восьмерок). Для создания единой решетки используется суммирующее устройство, сформированное двумя отводами длиной 325 мм, скрепленными посередине. Коаксиальный кабель припаивается к месту соединения.

Один контур с трансформатором

Теперь, когда понятно, как сделать дециметровую антенну, рассмотрим упомянутый выше трансформатор, осуществляющий гальваническую развязку цепей антенны и телевизора. Базисом выступает конструкция, описанная выше. Контур — один, оба конца замыкаются на первичную обмотку миниатюрного трансформатора, ко вторичной — припаивается коаксиальный кабель телевизора.

Сердечник, образованный несколькими витками проволоки, играет роль согласующего устройства. Для изготовления навесного элемента необходимо взять кольцевой сердечник внешним диаметром ниже 10 мм, толщиной 2-3 мм. Проводом диаметром 0,2 – 0,25 мм наматываются рядом две обмотки, числом несколько витков каждая.

Конструкция не уступает эффективностью описанным выше двухконтурным моделям. Поляризация — горизонтальная (прорезь должна располагаться вертикально).

Как сделать ТВ антенну своими руками

Если жилище находиться недалеко от телевышки, то смастерить антенну для сносного приема сигнала формата DVB-T2 можно самостоятельно. Для устройства потребуются простые материалы, которые есть в каждом доме.

Простейшая антенна из кабеля изготавливается следующим образом:

  1. Отмерить 20 см кабеля от приемника.
  2. Оголить 5 см провода, оставить лишь медную сердцевину кабеля.
  3. Вставить оголенный стержень в соответствующий разъем телевизора.
  4. Опытным способом определить правильное направление кабеля.

Антенна готова, сгодиться «на прорыв», но она не обеспечит приема устойчивого сигнала.

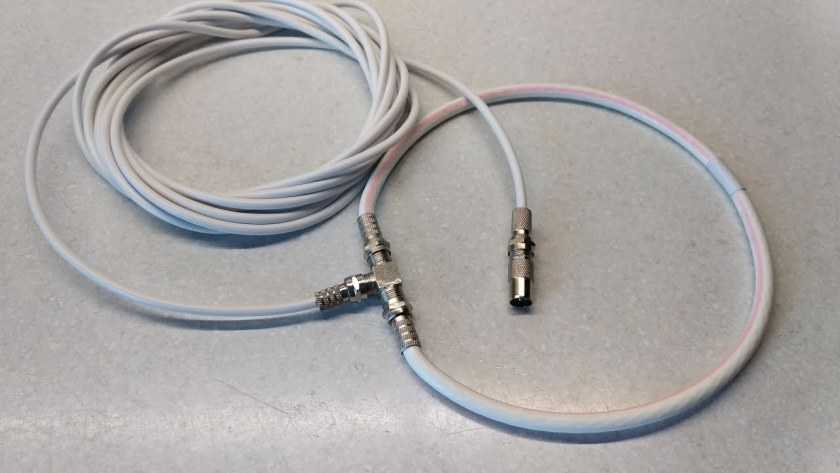

Из коаксиального кабеля

Коаксиальный кабель представляет собой соединение двух элементов – проводника и экрана, которые расположены соосно, но разделены изоляционной вставкой.

Конструктивное исполнение кабеля позволяет соорудить из него хорошую антенну для приема сигнала формата DVB-T2 в сжатые сроки.

Для работы пригодятся:

  • два куска коаксиального кабеля длиной (50 см, 17 см);
  • фрагмент фанеры или доски для основы;
  • изолента;
  • нож;
  • паяльник.

Мастер класс по созданию антенны:

  1. Коаксиальный кабель (50 см) сложить в форме подковы.
  2. Концы не замыкать.
  3. Зафиксировать будущую антенну на фанерной основе.
  4. Кусок кабеля (17 см) согнуть в форме малой подковы.
  5. Присоединить малую подкову к большой, замкнув соответствующие концы.
  6. Третий небольшой кусок кабеля соединить с подковами одним концом, второй конец вставить в разъем телевизора.

Если телевышка находиться рядом с домом, то подобный вариант антенны подойдет. В противном случае понадобиться дополнительный усилитель сигнала.

«Восьмерка»

Антенна по типу «восьмерка» известна каждому дачнику. Ее легко смастерить на коленке из подручных материалов за считанные минуты.

Понадобиться:

  • небольшая коробка из картона;
  • электрический кабель;
  • электровилка;
  • нож;
  • паяльное устройство;
  • малярный скотч;
  • фольга;
  • клей.

Пошаговый план действий:

  1. Оклеить коробку изнутри фольгированной бумагой, фольга нужна для отражения сигнала.
  2. Закрыть коробку, обмотать скотчем для предотвращения открывания.
  3. На крышке разместить два куска кабеля, скрученных в круг, в форме цифры «8».
  4. Закрепить восьмерку малярным скотчем.
  5. По центру восьмерки оголить кабель, вывести конец от металлической оплетки для подсоединения антенны.
  6. Отрезать кусок провода нужной длины, достаточной для подключения приемника к телевизору.
  7. Один конец провода зачистить, соединить с центром восьмерки.

Антенна «восьмерка» хорошо себя зарекомендовала. Сигнал, полученный с ее помощью, по качеству схож с сигналом от спутниковой тарелки.

Квадрат

Антенна в виде двойного и тройного квадрата требует больше труда в изготовлении. Подручные материалы не подойдут, понадобится некоторый инструмент.

Преимуществом является прием слабых сигналов при условии точного направления на ретранслятор.

Квадраты делают из металлических трубок, располагают параллельно друг другу. Между квадратами монтируют диэлектрический материал.

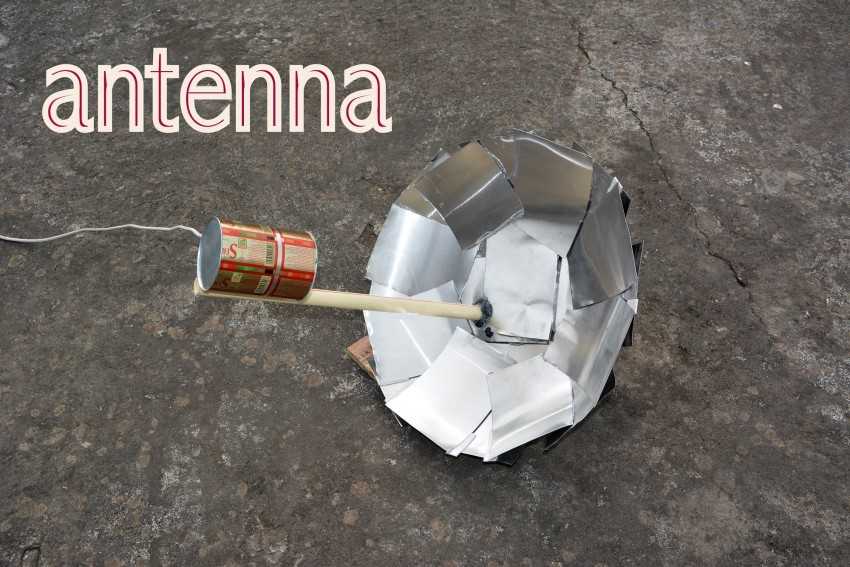

Из металлических банок

В умелых руках даже жестяные банки превращаются в детали для антенны.

В примитивном варианте банки крепят скотчем к вешалке для одежды, между банками крепят провод с оголенными концами. С подобным устройством реально поймать до семи каналов.

В виде бабочки

Добыть больше 10 каналов хорошего качества можно с помощью антенны бабочки.

Конструкция состоит из деревянной опоры, медной проволоки, провод.

На доске сверлят отверстия по определенной схеме. Проволоку с 4-милиметровой жилой нарезают на куски, сгибают полукругом в форме крыльев бабочки.

Восемь идентичных кусков провода длиной по 35 см каждый сгибают оголенными концами. На деревянную основу устанавливают элементы из проволоки, фиксируют их при помощи саморезов.

Спутниковая

Спутниковая антенна работает в комплекте с ресивером. Если в наличии нет необходимого оборудования, то создавать спутниковую антенну бессмысленно.

Собственными силами возможно смастерить лишь параболический отражатель. Его изготавливают из оргстекла путем сильного нагрева.

Размягчаясь, оргстекло принимает форму болванки, поверх которой он находился внутри камеры с высокими температурами. После остывания заготовку покрывают фольгой.

Металлический отражатель мастерят из квадратного железного листа, со стороной 1 м. Из листа формируют круг, который монтируют на заготовку отражателя и крепят сваркой.

Дециметровая антенна

Самодельные дециметровые улавливатели сигнала могут иметь различную форму и конструкцию, от самых простых в изготовлении до более сложных устройств.

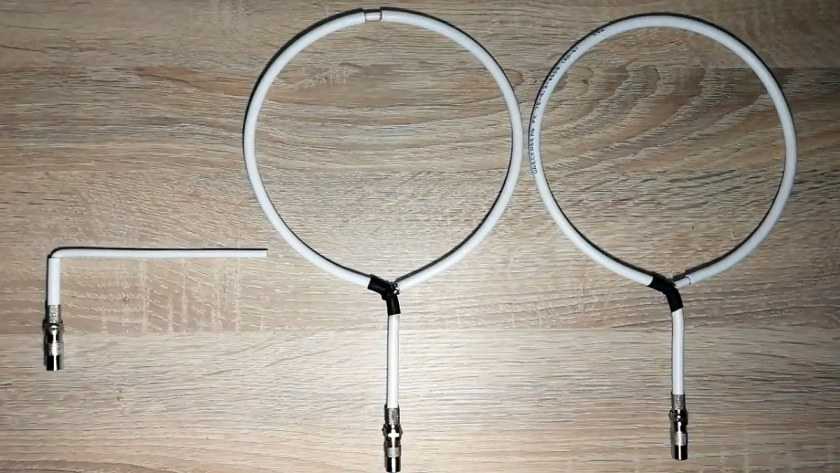

Кольцевидная

Самую простую конструкцию для приема ДМВ можно сделать за короткое время своими руками из подручных материалов. Все, что вам понадобится – это коаксиальный кабель и кусок фанеры подходящего размера.

Теперь все это нужно собрать:

  • приготовьте отрезок коаксиального кабеля (РК75) длиной 530 мм (из него будет сделано кольцо);
  • также отрежьте еще один кусок кабеля длиной 175 мм – это будет петля;
  • сделайте кольцо (1), припаяйте к нему петлю (2) и кабель (3), который подключается к телевизору;
  • закрепите все это на фанерном листе и направьте сделанный приемник телесигнала в сторону телевышки.

Если ваш телеприемник с помощью такой антенны , попробуйте сделать более сложное устройство.

В виде восьмерки

Домашнюю антенну ДМВ диапазона своими руками можно сделать из проволоки в виде цифры 8. Чтобы изготовить такой приемник, можно использовать медную или алюминиевую проволоку диаметром от 3 до 5 мм, а также кабель РК75. В процессе изготовления также понадобится клеевой пистолет.

Ход изготовления.

  1. С помощью кусачек необходимо отрезать 2 куска проволоки по 56 см.
  2. На концах каждого отрезка сделайте петлю, на которую должно уйти по 1 см.
  3. Согните квадраты из проволоки и соедините петли. Припаяйте кабель к квадратам, как показано на рисунке. К одному квадрату припаивается центральная жила, к другому – оплетка. Расстояние между элементами должно быть 2 см. Всю конструкцию можно закрепить в крышке из-под 20 литрового бутыля для воды, залив клеем.

Такой приемник дмв диапазона можно расположить в любом месте, и он не требует усилителя.Разве что, усилитель может понадобиться, если прибор будет наружным, и длина кабеля будет значительной. В этом случае для компенсации потерь сигнала, потребуется его установка.

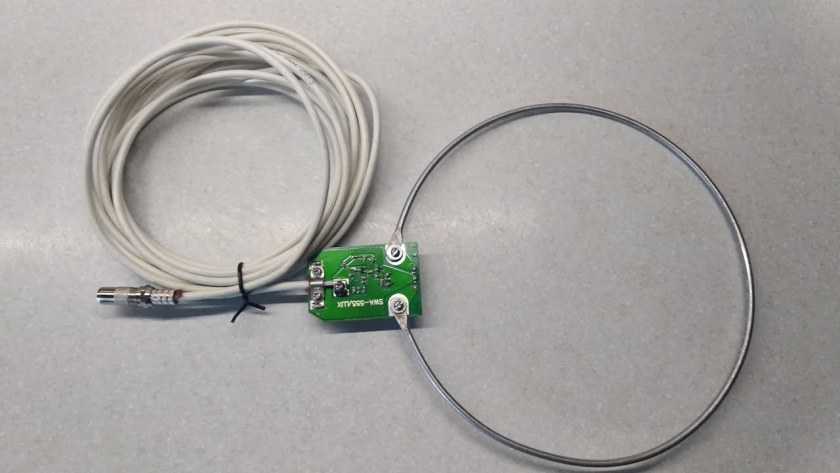

Из металлопластиковой трубы

Телевизионную антенну своими руками можно сделать и из обычной металлопластиковой трубы. При этом получится устройство для приема дмв с возможным диапазоном от 480 МГц до 1000 МГц. В данной “модели” использованы труба с диаметром 16 мм и кабель – 5,5 м. На кольцо потребуется 55 см трубы, а на стойку – 14 см, что равняется четверти длины волны. Это служит для лучшего согласования с внешней оплеткой кабеля и снижает в ней высокочастотные токи.

Выход кабеля в этой конструкции сделан через отверстие в трубе. Оплетку кабеля следует прикрепить с помощью хомута к зачищенной части трубы. Центральная жила кабеля крепится к кольцу (можно использовать винт с шайбой и гайкой). Такая самоделка хорошо работает в качестве комнатной антенны в квартирах с железобетонными стенами, которые плохо пропускают телевизионную волну.
Благодаря удлиненному кабелю, ее можно вынести на балкон или поставить на подоконник — качество приема только улучшится.

В виде рамки

Еще одна конструкция антенны дмв собирается в виде рамки. Делаться она будет из алюминиевых пластин (полос).

Таким образом антенны, сделанные своими руками, помогут вам сэкономить деньги на их приобретение, а в некоторых случаях выйти из ситуации, когда есть телевизор, но штатная антенна вышла из строя, либо ее нет вообще. Тем более, что качество приема самоделок не хуже заводских аналогов. Если вы не хотите мастерить устройство самостоятельно, то вам пригодится информация о том, в магазине.

При отдыхе за городом, иногда, кроме наслаждения природой и свежим воздухом порой хочется посмотреть свой любимый сериал или важный футбольный матч. В отличие от города, покрытие деревень качественным телевизионным сигналом оставляет желать лучшего. В этой ситуации даже приобретение антенны, работающей в широком диапазоне дециметровых и метровых волн, не гарантирует качественной картинки.

Собрать антенну можно попробовать и собственноручно, ведь загородный дом является лучшим местом для экспериментов.

Расчет

Существует два пути: смонтировать антенну для приема сигнала в общем диапазоне или для работы с конкретной частотой. При этом проблемой всегда становится слишком слабый сигнал, недосягаемость зоны приема или наличие поблизости заглушающего источника.

Однако неоспоримый плюс цифрового телевещания – способность передавать прямую и отраженную волну. А разнообразие конструкций позволяет подобрать оптимальный вариант антенны из кабеля для цифрового ТВ, которая обеспечит идеальную картинку и звучание.

Некоторые модели телевизоров с функцией Smart-TV способны измерить качественные показатели и определить причину неудобств. Самостоятельно, даже с применением специализированного оснащения произвести замеры, чтобы определить, отчего картинка некачественная, невозможно, если антенна не относится к категории всеволновых устройств приема, а причисляется к разряду дециметровых.

Правила расчета

Те, кто не пытается имитировать конструкцию «на глаз», задаются вопросом, как сделать антенну для телевизора своими руками, чтобы она по техническим характеристикам не уступала заводским модификациям? Ответ прост – пользуйтесь рекомендациями и правилами, описанными ниже.

Для начала уясните, что придется:

  1. Рассчитать длину волны сигнала, принимаемого от каждого передатчика DVB-T2, находящегося в радиусе досягаемости.
  2. Выбрать тот передатчик, который производит волны максимальной длины.
  3. Вычислить ½ поперечного сечения волны, которая и будет проецироваться по горизонтальной оси антенны.

Важно, чтобы последняя величина соответствовала геометрическим размерам «ветвей». Это и будет областью приема качественного сигнала T2

Практический пример

Допустим, что в населенном пункте, районе, городе округе или области работают три вышки, с рабочими параметрами:

  1. 32 ТВК, 546 МГц.
  2. 34 ТВК, 578 МГц.
  3. 24 ТВК, 498 МГц.

Чтобы сделать антенну своими руками, на первом этапе еще до проектирования и сборки необходимо рассчитать длины волн по формуле ƛ = 300/F. А F в данном случае – это частота в мегагерцах.

Получается, что для этого примера ƛ равна 0,55; 0,52 и 0,60 соответственно. Это значит, что за основу берется третий мультиплекс, так как в своем рабочем диапазоне он выдает волну наибольшей длины.

Теперь остается разделить ее на 2, чтобы определить рабочую зону самодельной антенны. Коэффициент ½ берется потому что волна синусоидальна, а значит, в поперечном сечении она равняется ƛ/2, что соответствует 0, 30 м.

А так как в расчетах используется полудлина, зона охвата будет 0, 15 м. или 15 см. На основании полученных данных приступайте к разработке чертежей для последующего изготовления и монтажа элементов.

Расположение и подключение

Для принятия и обработки цифрового сигнала подойдет комнатный и уличный вариант конструкции. Антенну можно установить на крыше или специальной мачте, что улучшит качество приема. При этом используется телевизионный кабель. Но чтобы не создавать помех, имеет смысл сделать его как можно короче. Нужно выбрать оптимальный вариант высоты конструкции и длины шнура.

Рекомендации

Желая изготовить антенну для цифрового тв своими руками, необходимо сделать расчет. Он выполняется первоначально для того, чтобы иметь представление о наиболее оптимальном месте размещения антенны.

Для разных конструкций расчеты будут необходимы разные, так как конструкции отличаются предназначением и целесообразностью использования в определенных условиях. Некоторые из конструкций подразумевают возможную установку усилителя, что существенно повысит качество принимаемого сигнала.

В рамках города такие конструкции почти не имеют смысла, из-за слишком большого потока различных сигналов, которые может уловить антенна. Однако для дачи, либо временной антенны для разового принятия данных, такие конструкции отлично подойдут.

В рамках статьи рассмотрели вопрос «как своими руками сделать антенну», приведя в пример несколько наиболее легких, в то же время эффективных схем сборки. При должных навыках с их помощью можно уловить сигнал на удаленности в 50-65 км. Этого хватит для того, чтобы отображать несколько доступных телевизионных каналов в приемлемом качестве.

Антенна Харченко для цифрового ТВ своими руками

Один из самых распространенных вариантов, который был предложен еще в 60-х годах прошлого столетия. Несмотря на уже приличный возраст, двойной квадрат Харченко успешно используется не только для телевизионного сигнала, но даже для улучшения мобильной связи и интернета.

Простая зигзагообразная конструкция и возможность изготовления из доступных материалов при хорошем качестве приема — одни из самых основных плюсов такого устройства. Главное — правильный расчет.

Главный показатель, который необходимо учитывать, это длина волны, на которой осуществляется передача ТВ-сигнала. Она напрямую связана частотой. Самый простой способ вычисления — разделить 300 на указанную в данных о мультиплексе частоту. От этого значения будет зависеть длина стороны, которую должен иметь квадрат или ромб. Кстати, антенны Харченко иногда делают и в другой конфигурации, но большого применения для Т2 они не получили.

Итак, размер стороны должен быть в 4 раза меньше длины волны сигнала. При ошибках даже в пределах 2-5 мм возможно существенное снижение качества телесигнала. Для улучшения приема антенну ставят на самодельный рефлектор, в качестве которого нередко используют обычную решетку для гриля.

Устройства этого типа более успешно работают при установке дополнительного усилителя, который подбирается с учетом особенностей сигнала в вашей местности. При этом питание для антенны лучше организовать с применением регулируемого БП. С простейшим примером антенны Харченко вы можете ознакомиться на фото.

Что относят к исходным данным для расчёта антенны

Чтобы изображение на экране телевизора при использовании цифрового ТВ было качественным, важно правильно рассчитать искомую длину электромагнитной волны. Только при помощи точных данных можно рассчитывать на идеальный результат. Найти длину можно при помощи специальной формулы:

Найти длину можно при помощи специальной формулы:

λ = 300 / F, где

F − это частота принимаемого сигнала в МГц.

Определить данный параметр можно, уточнив частоту вещания в вашем населённом пункте. Это можно сделать прямо в поисковике либо оформить запрос в соответствующую телерадиостанцию. Полученный результат делим пополам и получаем нужную нам величину. Приведём пример: предположим, телевышка передаёт сигнал в Московскую область с частотой 714 МГц. Подставляем это значение в нашу формулу:

λ = 300 / 714 = 0,42 / 2 = 0,21 м = 21 см

это длина электромагнитной волны, которую будет принимать антенна.

ВНИМАНИЕ!

В вашем случае параметры будут совершенно другими, выше предложенные вычисления выполнены в качестве примера для ориентировки.

Простая дециметровая антенна своими руками

Прежде чем подготавливать материалы для изготовления устройства, необходимо рассчитать его будущую длину. Для этого надо узнать частоту, на которой идет цифровое вещание, и применить специальную формулу: 7500 разделить на частоту в Мегагерцах и результат округлить.

Изготавливается дециметровая антенна для ТВ из обычного телевизионного 75-омного коаксиального кабеля и стандартного разъема.

  1. Кабель зачищается с одной стороны и вставляется разъем.
  2. Через два сантиметра от края разъема ставится метка, от которой следует отмерить длину будущей антенны.
  3. Лишняя часть кабеля откусывается.
  4. В районе метки делается надрез и с кабеля счищается защита, оплетка, фольга. На кабеле должна остаться внутренняя изоляция.
  5. Очищенная часть загибается под углом в 90 градусов.
  6. Настраивается телевизор . Для этого в меню «Ручные настройки» проверяется качество и уровень сигнала, который должен быть хорошим. Затем в пункте меню «Автопоиск» выбирается окно «Антенна», в параметрах напротив «Только цифровые каналы» ставится галочка и нажимается «Выполнить».

После всех правильно проведенных действий начнется поиск каналов. Если ретранслятор будет находиться в районе до пятнадцати километров от дома, то сигнал будет приниматься хорошо и усилитель не потребуется. Если же расстояние будет больше, то необходимо применение усилителя.

Самодельная антенна. Видео

Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.

По мере развития телевидения сменилась целая эпоха. Весь мир перешёл с аналогового телевидения на цифровое. Это потребовало замены оборудования, в том числе телевизионных антенн. Разберёмся, можно ли сделать антенну для цифрового телевидения своими руками.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ

Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места, а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах. На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни. Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание. Сигнал DVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Советуем изучить кВт в ЛС — как правильно перевести

Из картонной коробки

Для такой конструкции картон потребуется в качестве основного материала. Из него вырезается пара прямоугольников размером 25х30 см. В дополнение потребуется приготовить:

  • фольгу;
  • клей;
  • медную проволоку;
  • болты и гайки;
  • отвертку;
  • нож;
  • кабель со штекером.

Пошаговое создание антенны из картона следующие:

  1. Из фольги вырезаются 2 прямоугольника, аналогичных картону (25х30) и плотно склеиваются с основанием.
  2. Остатки клея удаляются, все зазоры или выступы нужно убирать для улучшения сигнала.
  3. Готовые прямоугольники являются активной частью для приема, потребуется просто подключить кабель.
  4. Ножом вырезать места под болты на смежных углах картона.
  5. К разным отверстиям вставляется внутренняя и внешняя часть.
  6. Контакты закрепить гайкой к болту.

На этом оборудование считается готовым, но важно точно рассчитать расстояние между фольгированным картоном. Кабель включается в ТВ и прямоугольники двигаются с сохранением параллели смежных частей друг к другу

Как только дистанция определена, элементы крепятся к каркасу. Для этого подойдут смежные углы. В результате антенна готова к эксплуатации. Детали изготовления с пошаговым руководством можно видеть на видео

Данный вариант подходит только в качестве комнатного оборудования, поскольку фольга теряет качества при воздействии внешних факторов.

Как просто сделать антенну для цифрового телевидения DVB-T2 своими руками

В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.

Изготавливать антенну будем на примере так называемой «восьмерки», ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.

Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.

Изготовление антенны

Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.

Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.

Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный. Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо. Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.

Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.

Получилась вот такая конструкция и ее как видите можно установить где угодно, карниз, штора, оконную раму и т.д.

P.s. Для того, что бы узнать на какой частоте передает ближайшая до вас телевизионная вышка и в какую сторону направить изготовленную вами антенну достаточно зайти на оф. сайт Российских телевизионных радиовещательных сетей и следовать по инструкции, там все просто.

Посте того как узнаете частоту передатчика воспользуйтесь онлайн калькулятором ( найти в интернете не проблема ) для расчета длины сторон квадрата, там тоже все просто, вставляете полученные данные, получаете результат.

Комнатная антенна МВ ДМВ

Эта конструкция предназначена для легкого и уверенного приема сигналов цифрового телевидения. Изготовить ее можно легко и очень быстро. Для этого понадобится алюминиевый или медный пруток. Длина его должна составить до 1800 мм. Данная антенна может использоваться также как наружная.

Конструкция представляет собой рамку в виде ромба. Их должно быть две. Одна выполняет роль вибратора, вторая работает в качестве рефлектора. Для приема Т2 нужно, чтобы сторона нашего ромба составляла примерно 140 мм, а расстояние между ними было 100 мм.

После того как рамка будет изготовлена, и конструкция обретет жесткость, между двумя концами нашего прутка монтируется диэлектрик. Это может быть что угодно. Форма и размеры совершенно не важны. Расстояние между двумя точками прутков должно быть примерно 20 мм. Верхние части наших ромбов нужно соединить.

Фидер можно изготовить из кабеля. Его необходимо подключить к латунным или медным лепесткам, которые должны быть уже закреплены на выводе антенны.

Если полученная конструкция не соответствует вашим ожиданиям, например, слабое качество приема или ретранслятор находится далеко, можно снабдить антенну усилителем, – и в итоге получится активная ДМВ-антенна. Она используется как в городе, так и на даче.

“Народная” антенна

Эта конструкция представляет собой диск из алюминия. Внешний диаметр элемента должен составлять 365 мм, а внутренний – 170 мм. Диск должен иметь толщину 1 мм. Предварительно нужно сделать в диске пропил (10 мм в ширину). В месте, там где пропил, следует установить печатную плату из текстолита. Она должна быть толщиной 1 мм.

В плате должны быть отверстия для винтов МЗ. Плату необходимо приклеить к диску. Затем к ней нужно припаять выводы кабеля. Центральную жилу следует паять к одной стороне диска, экран – к другой. Что касается качества, то такая ТВ-антенна будет принимать лучше с двумя дисками, особенно если она находится далеко от телевизионного ретранслятора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
