Как выбрать токарный станок по металлу в гараж

Лучшие токарные станки по металлу

Для обработки металлов требуется высокая скорость вращения шпинделя. Для охлаждения заготовки в рабочую зону подают СОЖ. Высокие требования предъявляются к точности настроек, качеству кулачковых зажимов.

Jet BD-8VS 50000911M

Швейцарский мини токарный станок по металлу укомплектован коллекторным электродвигателем мощностью 600 Вт, который вращает шпиндель со скоростью до 2500 об/мин. Параметры вращения плавно регулируются в двух диапазонах. На лицевой панели расположены кнопки управления и метрические таблицы для настройки на резьбу. Скорость вращения выводится на дисплей, позволяет точно контролировать базовые параметры. В стандартной комплектации установлен трехкулачковый патрон с диаметром 100 мм.

Модель имеет две продольные подачи, работающие в автоматическом режиме. В резцедержатель можно установить до 4 резцов. Вращение этого узла производится точно перпендикулярно оси вращения. Все шестерни гитары изготовлены из закаленного металла, имеют продолжительный срок службы и высокую устойчивость к истиранию.

Достоинства:

• Все органы управления расположены удобно в одном месте;
• Заготовка позиционируется с высокой точностью;
• Массивная задняя бабка;
• Рабочая зона имеет длину 400 мм;
• Надежный защитный экран;
• Прямой привод шпинделя.

Недостатки:

Небольшой вес.

Для исправления недостатка необходимо внимательно отнестись к рекомендациям производителя по монтажу. Токарно-винторезный станок через поддон для сбора стружки прикручивается к верстаку. Это заметно снижает вибрацию и позволяет выполнять обработку металла с высокой точностью.

Proma SM-300E 25951830

Легкий настольный токарный станок известного чешского бренда предназначен для обработки цилиндрических и конических поверхностей. Коллекторный двигатель разгоняет шпиндель до 2500 об/мин. Скорость плавно регулируется в широком диапазоне. Легко справляется с нарезкой резьбы на металле и пластике. Заготовка позиционируется с высокой точностью, это способствуют направляющие с идеальной геометрией. При небольших размерах длина рабочей зоны составляет 250 мм.

Пользователи отмечают плавный ход задней бабки и суппорта, отсутствие люфтов. По этим показателям станок не отличается от профессионального оборудования. Модель предназначена для подключения бытовой электросети, а экономичный двигатель потребляет в среднем не более 300 Вт энергии. Качественно обрабатывает любой металл.

Достоинства:

• Ровная станина;
• Две скорости;
• Информативное управление;
• Защитный кожух;
• Удобная регулировка для дюймовой резьбы.

Недостатки:

Небольшой вес.

Ferrox ML 110×125 Vs 44924

Мини станок по металлу весит всего 13 кг. Производитель установил компактный коллекторный электродвигатель мощностью 250 Вт. Мотор легко разгонят шпиндель до скорости в 3600 об/мин, что является высокими показателями для своего класса. Предназначен для обработки цилиндрических заготовок, можно выполнять шлифование и сверление.

Скорость шпинделя варьируется в широком диапазоне, для регулировки на панели управления предусмотрены удобные рычаги. Обороты увеличиваются плавно, что гарантирует высокое качество обработки. Способствует этому и хорошо отшлифованные направляющие суппорта. При небольших размерах устройства, на нем обрабатываются детали, длиной до 125 мм.

Достоинства:

• Экономичность;
• Занимает мало места в мастерской;
• Не нуждается в сложном техническом обслуживании;
• Прочный корпус;
• Станина изготовлена из чугуна.

Недостатки:

Нет метрической и дюймовой резьбы.

Triod Lamt-500P/400 113016

Шесть скоростей и расстояние между центрами в 550 мм делает этот токарный станок для дома универсальным. Двигатель мощностью 370 Вт разгоняет шпиндель в диапазоне от 170 до 1950 об/мин, позволяя использовать твердосплавные резцы. Удобно расположенные рычаги управления скоростями помогают выбрать оптимальный режим быстро и с высокой точностью. Пиноль задней бабки выдвигается и позволяет надежно зафиксировать заготовку. Подача суппорта вперед и вбок расширяет возможности, позволяет выполнять мастеру фигурную проточку.

Резцедержатель четырехсторонний, в нем устанавливается 4 режущих инструмента, что помогает увеличить производительность. Защитный экран прочный, устойчивый к динамическим нагрузкам и не мешает обзору. При желании можно изменить величину подачи, установив другие шестерни гитары, которые идут в комплекте.

Достоинства:

• Точность при обработке;
• Хорошая комплектация;
• Устойчивость;
• Метрическая и динамическая резьба.

Недостатки:

• Высокая цена;
• Требуется подключение к трехфазной электросети.

Лучшие плоскошлифовальные машины

Технические требования и техника безопасности

Перед тем, как установить токарный станок, ознакомьтесь с техническими требованиями к нему и, прежде всего, с электротехническими.

Познакомьтесь с техникой безопасности при работе на токарном станке в гараже.

Общих требований: не отвлекаться от работы; ограничивать включение станка во время ремонта плакатом; обеспечить исправность двигателя и его ограждение; надёжное закрепление деталей; запрет работать в перчатках или рукавицах; использовать исправную деревянную решётку.
Требований перед работой: правильно одеть рабочую одежду с головным убором; возможно подключение станка только в исправном состоянии; подготовить весь инструмент; убедиться в его исправности.
Требования во время работы: действовать согласно указаниям; устанавливать и снимать режущие инструменты при полной остановке двигателя; обязательное наличие кожуха на сменных шестернях4 действия со стружкой производить с осторожностью и с применением специального крючка.
Требования после работы: выключения двигателя; приведение рабочего места в порядок; уборка инструмента.

Внимание! Токарный двигатель должен быть выключен, если:

• временно прекращена работа;
• отключили электроэнергию;
• обнаружилась неисправность;
• необходима чистка, смазка или уборка оборудования;
• необходимо измерить, снять или установить деталь.

Как соорудить токарный станок своими руками

Хороший токарный станок стоит более 50 000 рублей. Значительно дешевле обойдется самостоятельная сборка.

Любой чертеж можно улучшить добавлением предохранителей и датчиков от перегрева на двигатель, кнопкой аварийного выключения, защитным кожухом.

Подборка деталей

Часть деталей приобретается в собранном виде (зажим, двигатель), некоторые можно купить отдельно, заказать в мастерской их изготовление под индивидуальные размеры. Чем качественнее сталь комплектующих, тем дольше прослужит станок.

Основание

Литая станина от сломанного станка – лучший выбор под основание. От его качества зависит, насколько устойчив станок в целом. Как альтернативу используют раму, сваренную из швеллера или профильных труб. Дерево не приемлемо, так как оно недостаточно прочное.

Электродвигатель и передача

В качестве двигателя можно использовать рабочее устройство со старой, вышедшей из строя бытовой техники, например, стиральной машины. Цена на новые двигатели не очень высокая, поэтому можно приобрести новый, с подходящими мощностными характеристиками.

Предпочтительна ременная передача, так как она более простая в сборке. При таком способе на вал не оказывается непосредственное механическое воздействие, что продлевает срок службы станка.

Ведущий и ведомый центры

Оба узла располагают на одной оси. Есть вариант станка с одним ведущим центром. Ведомый центр располагается на задней бабке. Он бывает стабильным или вращающимся. Для его изготовления можно заточить конец обычного болта.

Классификация

Токарные станки выпускаются для промышленного производства и для домашнего использования. Промышленные агрегаты обычно имеют большие габариты, значительный вес (более 1 т), высокую точность. Они работают от сети напряжением 380 В, режут заготовки больших размеров (длиной 500 мм и более).

Бытовое оборудование не предназначено для работы с крупногабаритными тяжёлыми заготовками. Их длина не превышает 1000 мм. Токарный станок размещается в обычном гараже или сарае. Он работает от напряжения 220 В, имеет низкую мощность и точность резания. Средний вес 50-80 кг.

По типу операций и конструкции станки делят на:

• Токарно-винторезные – предназначены для нарезания внутренней, наружной резьбы, расточки, обработки торцов, зенкерования. Наиболее популярный вид.

• Расточные – сверлят, растачивают отверстия, нарезают резьбу, пазы, зенкеруют. Относятся к универсальному оборудованию.

• Сверлильные – предназначены для создания отверстий разного диаметра в заготовках и нарезки резьбы.

• Шлифовальные – служат для внешней и внутренней шлифовки деталей с помощью шлифовальных дисков, резки заготовок, заточки инструментов.

• Токарно-фрезерные – позволяют проводить фрезеровку, сверление, формирование резьбы, заточку деталей, расточку с помощью металлорежущих резцов, установленных во фрезерную головку.

• Универсальные станки с числовым программным управлением – выполняют различные задачи по резанию металла с помощью настроенных программ. Они точны, продуктивны и легки в эксплуатации.

Бытовые станки бывают напольные и настольные. Напольное оборудование имеет станину, которая укрепляется на виброгасителях или отдельном фундаменте. Агрегат весит 200-400 кг и более, имеет длину 1-1,5 м. На нём обрабатываются заготовки длиной до 750 мм и диаметром до 300 мм.

Настольный станок размещается на тяжёлом столе или станине. Он имеет меньшие габариты и вес до 200 кг. Предназначен для обработки небольших деталей, заготовок. Легкие модели вибрируют, поэтому не дают высокой точности работы.

В зависимости от расположения шпинделя токарные станки бывают горизонтальные и вертикальные. Большинство моделей имеют горизонтальную подачу детали на шпинделе для дальнейшей обработки. Вертикальные – используют для точения крупных заготовок большого диаметра и незначительной длины.

Классификация токарных станков

Согласно классификации металлорежущего оборудования токарное оборудование разделяется на:

1. Одношпиндельные автоматы и полуавтоматы
2. Многошпиндельные автоматы и полуавтоматы
3. Револьверные
4. Сверлильно-отрезные
5. Лоботокарные
6. Многорезцовые (винторезные)
7. Специализированные
8. Разные токарные
9. Карусельные

Специализированные автоматические и полуавтоматические станки применяются для изготовления деталей, где требуется уникальная обработка, работа станка частично или полностью автоматизирована. Полуавтоматические станки не могут самостоятельно загружать и разгружать детали с заготовками, эту операцию выполняет оператор.

Одношпиндельные автоматы и полуавтоматы применяются для сложной обработки в рамках крупного производства.

• Многошпиндельные автоматы и полуавтоматы. На шпиндельном блоке закрепляется несколько заготовок, после чего по очереди перемещаются на рабочую позицию, и происходит их обработка с помощью нескольких инструментальных групп.
• Револьверные станки принципиально особенны наличием поворотной головки, в которой закрепляется весь необходимый, благодаря чему экономится время на обработку.
• Сверлильно-отрезное оборудование предназначено для синхронной отрезки и сверления объемных заготовок.

Токарно-винторезные станки являются самым узнаваемым оборудованием токарной группы. На нем можно производить точение, сверление, обработку торцев. Из дополнительных функций – нарезание резьбы и точение конуса.

Карусельные станки просто незаменимы в вопросе обработки габаритных заготовок небольшой длины. Благодаря высокой точности, карусельные станки почти полностью заменили лоботокарные. Горизонтальное расположение планшайбы определяет особенности работы оборудования.

Как выбрать вариант для дома

Грамотно выбранный домашний токарный станок также станет полезным и при обслуживании транспортного средства, значительно упростит задачи по уходу за приусадебным участком.

При наличии такого оборудования всегда можно выточить любую необходимую деталь для ремонта. Чтобы не ошибиться в выборе домашнего станка, учитывайте следующие нюансы:

• Бюджет. Зачастую для домашнего пользования приобретайте модель базовой комплектации. А различный дополнительный функционал комплектуется уже по мере необходимости.
• Качество. Перед оформлением покупки тщательно осмотрите модель на наличие возможных поломок. И не совершайте такие сделки в системе онлайн (на заказ и доставку). Ведь в этом случае не будет возможности пощупать, посмотреть и проверить станок.
• Разновидности. Выбор токарного домашнего станка зависит от цели его дальнейшего использования.

Мнение эксперта Левин Дмитрий Константинович

Если позволят финансовые возможности, лучше покупайте универсальный станок, который обладает большим запасом функций.

По своему предназначению все подобные модели подразделяются на 4 основные разновидности:

1. Настольные. Отличаются компактными размерами и малой массой. Самая миниатюрная модель будет весить около 10-12 кг. Такой тип станков предназначен для обработки небольших деталей и операций: подрезать края, отшлифовать, расширить или сделать новые отверстия, обточить детали, нанести на них резьбу и пр.
2. Универсальные. Предназначены для выполнения сразу нескольких функций. Отличиями становятся повышенный размер диаметра обрабатываемой детали и увеличенное расстояние между двумя вращающимися центрами. Станки универсального типа обладают неприхотливостью при уходе и легкостью в использовании.
3. Токарно-винтовые. Эти модели пользуются особенной популярностью. Ведь с их помощью можно обработать практически любое изделие, даже весом в 10 тонн, а центровое расстояние способно варьироваться в пределах 7-8 м.
4. Школьные. Самые простые по функциональности устройства, работать на которых под силу каждому. Эти модели способны обрабатывать практически любую деталь, независимо от формы. С их помощью легко можно нарезать резьбу, делать отверстия и придавать объекту нужную форму. А при необходимости производить и затачивание, шлифовку или закатку домашних инструментов. А, приобретя дополнительное оборудование, можно значительно расширить возможности устройства и сделать станок пригодным для фрезерования или нарезки зубьев. Такие модели малогабаритны и компактны.

Токарные станки школьного исполнения способны работать не только по металлу. С их помощью можно легко обрабатывать древесину и пластик.

Но помните, что станки, предназначенные для домашнего использования, все же не так совершенны, как профессиональные. Главное неудобство – это время, которое приходится затрачивать на обработку. Но все недостатки покрывает гарантированно высокое качество итогового результата.

Выбор токарного станка для небольшой мастерской

kuwalda1968, Дык рою… Самая распространенная ситуация — здание, в котором была ремонтная мастерская раньше или цех переделывают в очередной офисний центр. Станки продают люди от мехобработки далекие. Выставляют станок как рабочий, так как жужжит и крутится… А то, что последние 10 лет станок работал без смазки, а в том же помещении варили металлоконструкции и там же зашлифовывали швы болгаркой, они не понимают. Ценники ставят по интернету как на хороший станок. И не понимают, что комплектность станка и ведро резцов нихрена не значат…

Когда хотел фрезер, так же искал… Посмотрел десятка два точно… Особенно умилил фрезер в «идеальном состоянии» с заваренным столом… Причем сварка была тщательно замазана говнолином. Было последней каплей, купил китаезу. Сейчас жалею… Я к чему это все — прешься за 300 км, чтобы увидеть очередной труп, бесит дико… Иной раз хотелось продавцу по лицу надавать…

Kolpachev, У меня, кстати, тоже с местом не сказка. Гараж 8 х 3.5 причем в нем же фрезер, рабочие верстачки, ленточная пила и сварочный стапель из плиты 3 см толщиной 1х1.5 м размером… Оговорюсь сразу — про вредность абразива знаю… Та часть, где станки отгорожена от сварки перегородкой из фанеры и толстенного полиэтилена, есть сдвижная дверка и вентиляция. которая протягивает воздух от станков к сварке и всегда при работе включена… Наждак живет там же, где сварка.

Так что пихать большой станок типа той же кашки просто некуда… Кстати, у меня кашка и по весу может не пройти. Подвал под гаражом во весь гараж размером. И хотя перекрытие из полнотелой плиты, все равно стремно…

Большой станок и слабая сеть на мой взгляд вполне совместимы. Большое двигло на станке нужно для суровой обдирки. Если сеть слабая, то можно поставить частотник и ограничить потребляемый движком ток. Или движок поменьше прикрутить… Зато точность и жесткость у станка на высоте будет…

Мужики, подскажите по ИТшке, что она не сможет из того, что я от нее хочу… По мере рытья в инете все больше склоняюсь к этому станку… Перепостил сверху свои запросы. Дополню, что станок будет жестко прикручен к выровненному фундаменту и оснащен уци…. Просто все поругивают станок, а конкретно никто не говорит… Хочется услышать что то вроде — не хватит жесткости на отрезку при диаметре больше 50 мм по вязким сталям. Или станок не обеспечит точности по такой то причине… Или максимальный съем при обдире не более стольких то миллиметров… Я понимаю, что станок не самый лучший… Но на бесптичье и жо*а соловей, на рояль денег нет, будем играть на пианино… Главное чтоб не на варгане…

Прибыльность станка лазерной резки

Вернемся к нашим деталям и тонне 5 мм листа.

В одной тонне получается 1 387,5 метров реза, которая порежется (в теории и при высокой работоспособности сотрудников, а также при наличии челночного стола, для удобства загрузки-выгрузки металла и изделий и убыстрения рабочего процесса, примерно на 30%) за 17 часов. Собственник бизнеса получит доход 81 377 рублей менее чем за 1 сутки (лазер можно загружать круглосуточно), прибыль же составит: 81377 – 20771 = 60 606 рублей в сутки. Замечу, что тонна нашего металла порежется за 2/3 суточной смены, то есть прибыль можно смело умножить на 1,25.

Что выгоднее: резать лазером на стороне или приобрести лазерный станок в лизинг? Если Вы тратите более 100 000 рублей в месяц на лазерную резку, то скорее всего выгоднее приобрести станок в лизинг, замечу что приобретая оборудование в лизинг уменьшается налогооблагаемая база по налогу на прибыль, а также повышается безопасность сделки, за счет того что весь риск лежит на поставщике и лизингодателе.

Особенности и преимущества настольных станков

Вообще, разнообразие моделей просто огромно, однако, все они выполняют похожие функции: обработка металлических и неметаллических изделий. Ко всему прочему, на миниатюрных агрегатах можно получить хорошие навыки. Ещё обзор настольных моделей показывает, что все они имеют различные опции, которые в одном случае будут являться недостатком, а в другом достоинством. Например, большая аппаратура способна выполнять большое количество операций, но если появиться необходимость сделать ремонт, то с демонтажем могут возникнуть трудности. С маленькими машинами ситуация обстоит прямо противоположено.

Техника безопасности на токарном производстве

Что касается особенностей, то они являются конструктивными: небольшие устройства весят немного, что может привести к потере жёсткости станины и проблемам в точности полученных деталей. Также некоторые ручки могут быть сделаны из пластика, что значительно сокращает срок службы данного узла.

Ещё здесь важно знать такое сравнение: настольные токарные станки подразделяются на несколько видов:

• токарно-винтовой (для работы с чёрными и цветными сплавами, для нарезки метрической, дюймовой и другой резьбы);
• токарно-винторезный (отличается очень высокой точностью);
• токарно-карусельный (для обточки крупногабаритных предметов);
• лоботокарный (для работы с трубами или дисками, и здесь ось вращения находится горизонтально);
• многошпиндельный (необходимы для токарной отделки нестандартных изделий) и другие.

https://youtube.com/watch?v=RXogWxUvKVw

Устройства данной категории очень полезны, и каждый специалист сможет выбрать то, что ему по душе

Однако всегда важно помнить про правила эксплуатации, и во время работы соблюдать технику безопасности

Разновидности

Есть много разновидностей токарных станков

Перед приобретением важно ознакомиться с особенностями каждого вида, чтобы сделать правильный выбор

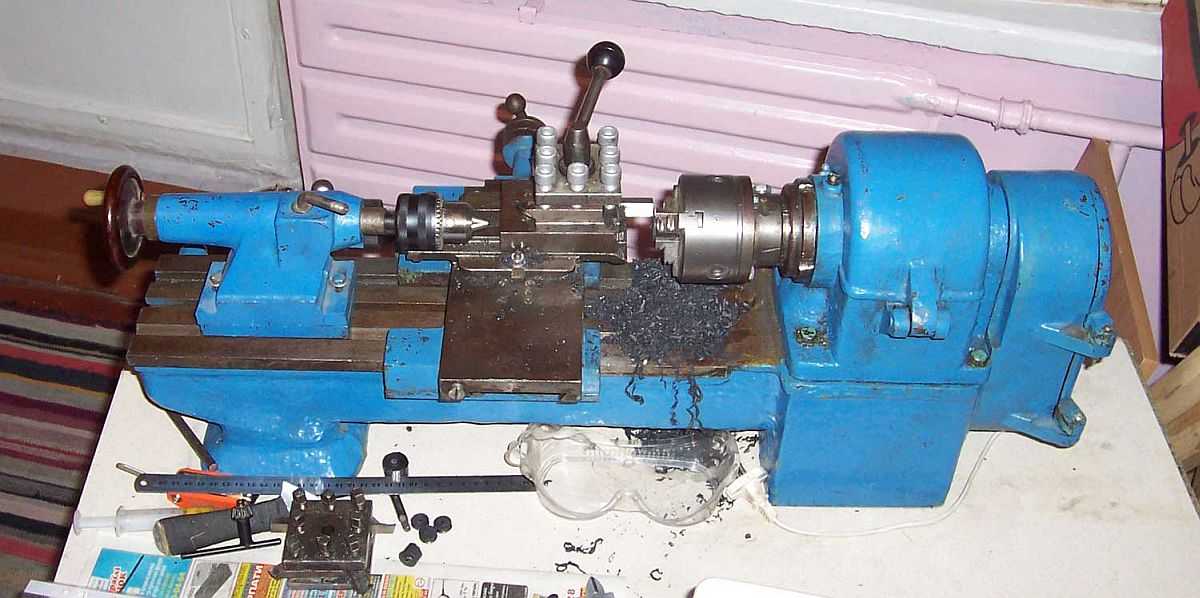

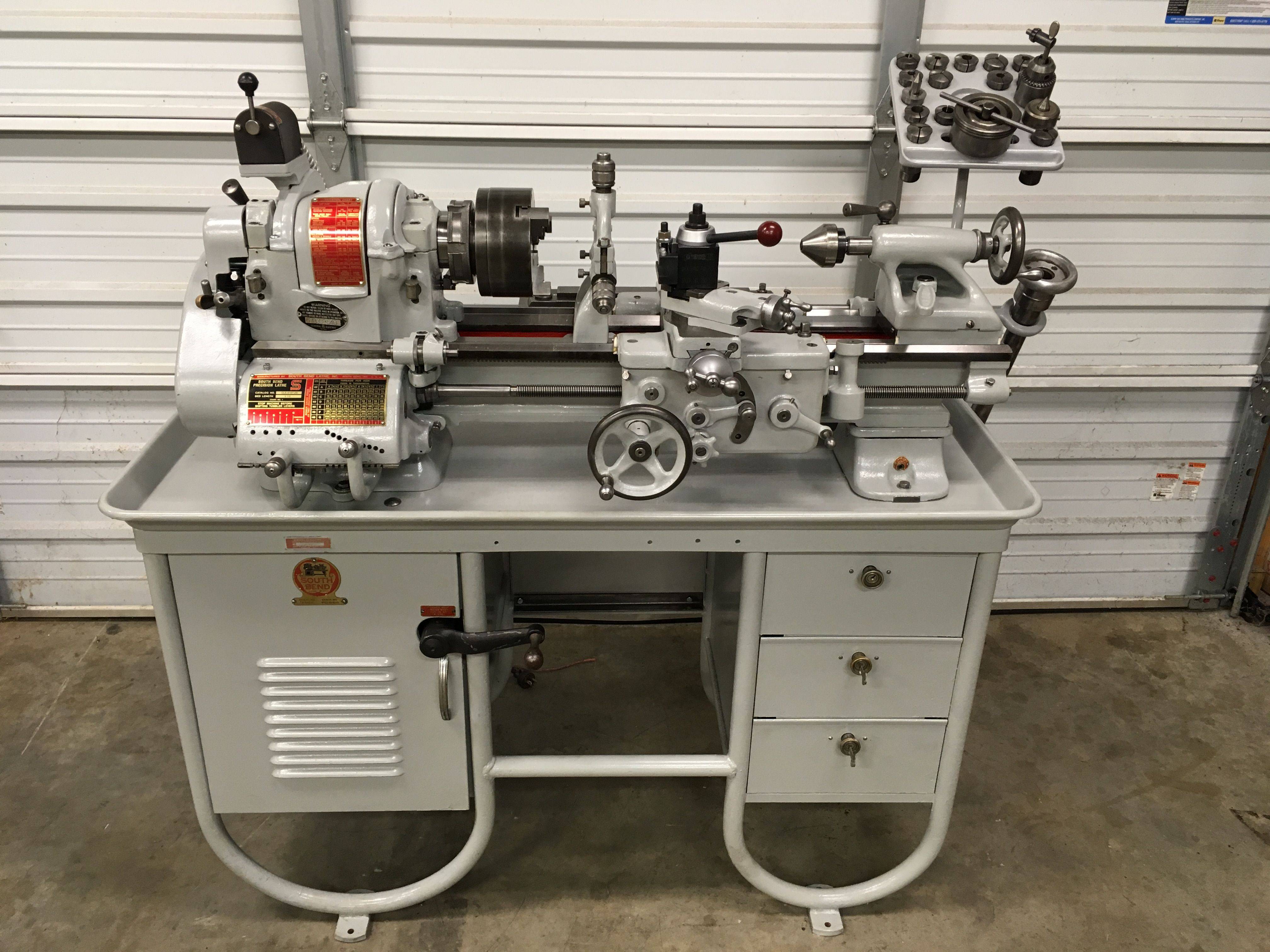

Настольный для домашней мастерской

Небольшой станок фиксируется на специальном столике. Имеет небольшой вес и габариты, но позволяют выполнить большое количество операций. Помимо наружной обработки, можно выполнить сверление и расточку. Его преимущества — низкая стоимость и энергопотребление. Во время работы почти нет шума.

Бытовые, миниатюрные (мини), малогабаритные

Масса таких станков часто не превышает 50 кг, но технические характеристики многих моделей не уступают крупногабаритным аналогам. Станина выполнена в основном из чугуна — это снижает вибрацию во время работы. Рабочий диаметр патрона составляет 50–100 мм, частота вращения шпинделя 100–3800 оборотов в минуту, мощность двигателя варьируется от 0,55 до 2,25 кВт.

Винторезный

Распространенная группа токарных станков различной модификации. Пользовались популярностью еще во времена СССР на крупных производствах. Отличаются габаритами, длиной и диаметром обрабатываемых деталей. На заводах часто встречаются модификации 16К20, 1К62.

Автоматический с поперечной подачей

Используются в серийном производстве для разных операций с небольшими деталями, в том числе обработки фасонных поверхностей. На них практикуется также точение изделий из меди, латуни, легированной стали.

Универсальные

Распространенная группа станков, которые встречаются в серийном и массовом производстве. Сюда как раз входит токарно-винторезный станок. Такое оборудование отличается широким диапазоном режимов (частота вращения шпинделя, скорость подачи инструмента), а также возможностью выполнять работы разного профиля.

Классификация универсальных станков:

• Тяжелые — на них можно обрабатывать крупногабаритные детали диаметром 1600–4000 мм.
• До 15 тонн — предназначены для обработки деталей диаметром 600–1250 мм.
• До 4 тонн — максимально допустимый диаметр заготовки составляет 500 мм.
• Легкие — для работы с небольшими изделиями диаметром 100–200 мм.

К универсальным агрегатам относятся также токарно-револьверные станки. Они предназначены для массового и серийного изготовления деталей из прутка. Главное, его отличие от токарно-винторезного станка — наличие револьверной головки, к которой можно закрепить сразу несколько инструментов в необходимой для работы последовательности.

Мобильные

Переносные станки отличаются компактными размерами и мощной конструкцией с гидравлическим или пневматическим приводом. В зависимости от модификации возможна обработка наружных и внутренних цилиндрических поверхностей, труб, фланцев, канавок. Станок крепится к краю заготовки.

Особенности и преимущества:

• Простая установка и фиксация детали.
• Выполнение операций в труднодоступных местах.
• Возможность использовать дополнительные приспособления.
• Высокая точность и качество обработки.

Необычные

В промышленности встречаются необычные типы токарных станков. Это дорогостоящее узкопрофильное оборудование, которое обслуживают высококвалифицированные работники.

К ним относятся:

1. Многошпиндельные — позволяют обрабатывать одновременно несколько деталей. Применяются в условиях серийного производства.
2. Копировальные полуавтоматы — выполняют сложные операции с использованием нескольких инструментов.
3. Лоботокарные — предназначены для деталей, диаметр которых во много раз превышает высоту (шкивы, фланцы, колеса).
4. Карусельные — промышленные станки для точной обработки крупногабаритных деталей.
5. Затыловочные — предназначены для заточки режущих инструментов (фрез, метчиков, разверток, зенковок).

Ручные

Группа объединяет типы токарных станков с ручным управлением (не ЧПУ). Они не оснащены автоматикой, все действия токарь выполняет вручную. Перемещение задней бабки и подача пиноли осуществляется рабочим без помощи дополнительных механизмов.

Автоматизирована только подача режущего инструмента. Ручные станки постепенно вытесняются аналогами с ЧПУ, автоматами и полуавтоматами.

Микро

Оборудование ограничивается весом 30–35 кг. Станки применяются для мелкосерийной работы в домашней мастерской. Питаются в основном от розетки 220 В. Малое энергопотребление и отсутствие шума позволяет работать, не мешая соседям.
