Плинтусное отопление, монтаж водяных и электрических радиаторов

Как установить плинтусный обогреватель

К сожалению, это не то, что вы, как правило, можете сделать все самостоятельно, так как большинство плинтусных обогревателей, как правило, устанавливаются на кухнях, а иногда и в ванных комнатах.

Очевидно, что если вы используете систему, для которой не требуется вентилятор, например, обогреваемые плинтусы, вы не будете подвержены этому ограничению.

Как правило, для подключения нагревателя вам потребуется ответвление, но следуйте инструкциям производителя. Плинтусные обогреватели классифицируются как стационарные приборы, и электрическое соединение должно быть подключено через двухполюсную  плавкую отводную линию с минимальным зазором 3 мм. Прибор должен быть заземлен.

Многие модели плинтусных нагревателей не будут работать с трубами центрального отопления с микропроходным отверстием, поэтому перед покупкой обязательно проверьте, есть ли у вас система центрального отопления с микропроходным отверстием.

Подсоедините проточный и обратный трубопроводы нагревателя в соответствии с инструкциями производителя. Рекомендуется установить запорный клапан на обоих концах, чтобы можно было извлечь устройство для ремонта или обслуживания. Большинство блоков снабжены гибким шлангом для облегчения подключения, но при подключении убедитесь, что они не перегибаются.

Обогреватель следует устанавливать на ровной ровной поверхности за плинтусом. Инструкции подтвердят размер отверстия, необходимого для нагревателя, и требуемый воздушный зазор вокруг него. Не рекомендуется устанавливать обогреватель на ковровое покрытие, если это возможно. После установки не должно быть доступа к устройству, кроме как через решетку перед цоколем.

Будет процесс ввода в эксплуатацию, который характерен для каждого нагревателя, но это будет включать в себя удаление воздуха из системы. Следуйте инструкциям, чтобы сделать это.

Установка плинтусного обогревателя — это относительно простая работа, и, за исключением электромонтажных работ, это проект, с которым большинство энтузиастов-любителей может с готовностью справиться. Обогреватели на цокольном или плинтусе являются отличной идеей по экономии места для замены традиционных радиаторов и должны рассматриваться как отличная альтернатива им.

Достоинства и недостатки плинтусных радиаторов

Радиаторы плинтусного типа имеют ряд положительных качеств:

  1. Разогреваемые воздушные массы проходят вверх вдоль стен. Стены, в свою очередь, в результате этого прогреваются. Благодаря такому распределению тепла стена на нижнем и среднем уровне отдает больше тепла, за счет чего в помещении создается наиболее благоприятная для человека атмосфера.
  2. Плинтусные радиаторы при правильной настройке работают не круглосуточно. Обычно отопление плинтусного типа работает около 6-8 часов в сутки – а это позволяет говорить о некоторой экономии.
  3. Экономичность батареи в плинтусах обеспечивается не только благодаря режиму работы, но и за счет сниженной температуры теплоносителя. Конечно, чтобы иметь точные данные о расходе энергоресурсов, необходимо проводить теплотехнический расчет конкретной отопительной системы с учетом всех особенностей здания.
  4. С визуальной точки зрения плинтусные радиаторы довольно хороши. Встраивать подобные устройства можно практически в любой интерьер, и они будут смотреться весьма гармонично. Проблемы могут возникнуть разве что при установке корпусной мебели – она не позволит теплым воздушным массам нормально распространяться по помещению.

Из недостатков можно отметить следующие качества:

  1. Эффективность плинтусных радиаторов по сравнению, например, с теплыми полами, не так уж и велика. Все дело в том, что установленная под напольным покрытием отопительная система сразу же начинает прогревать воздух в помещении, а плинтус-батарея отдает стенам часть тепла, и она уходит на компенсацию приходящего холода.
  2. Из-за прогрева холодных стен возникают дополнительные теплопотери. Конечно, отчасти этот фактор все же положителен, поскольку теплые стены не позволяют сырости и плесени появляться в помещении – но при грамотно обустроенной вентиляции лишние потери тепла таковыми и останутся.
  3. Обогрев при использовании плинтусных устройств осуществляется за счет конвекции, поэтому в помещении все время поднимается пыль. Конечно, ее количество и интенсивность перемещения не столь высоки, как в случае с традиционными отопительными системами, но проблема все равно есть, и избавиться от нее не удастся.
  4. Для изготовления обогревателей плинтусного типа используются дорогостоящие материалы, чем обуславливается и высокая стоимость самих устройств. Помимо большой цены радиаторов, немало средств потребует оплата услуг профессиональных строителей, которые будут монтировать систему. Своими руками установить ее вряд ли удастся – плинтусная водяная разводка считается самой сложной среди аналогов, да и электрический радиатор в плинтусе монтируется не без труда.

Типы плинтусного отопления

Плинтусное отопление подразделяется на водяное и электрическое. Соответственно, водяные системы работают на основе газовых или любых других котлов. Электрические системы строятся на основе плинтусных электрических конвекторов.

Водяные системы

Водяные отопительные системы строятся на основе описанных выше радиаторов, изготовленных из цветных металлов. По ним циркулирует горячий теплоноситель, подготавливаемый отопительным котлом или получаемый из центральной системы отопления.

Водяное плинтусное отопление может использоваться для обогрева помещений любого назначения – это могут быть залы, коридоры, кухонные помещения, детские, гостиные, торговые залы и многое другое. Кроме того, оно хорошо подходит для использования в помещениях с панорамным остеклением – плинтусные радиаторы предотвратят проникновение холода, защитят от образования конденсата.

Система отопления «теплый плинтус» рекомендована к монтажу в индивидуальных домовладениях. А вот ее применение с централизованной подачей теплоносителя может привести к аварии – плинтусный обогрев не переносит гидроударов. Некоторые специалисты рекомендуют использовать промежуточный теплообменник, но в этом случае будут наблюдаться определенные тепловые потери.

Водяная плинтусная система отопления состоит из следующих частей:

  • Радиаторы – они представляют собой миниатюрные конвекторы, изготовленные из цветного металла. Именно они и являются источниками тепла для обогрева комнат;
  • Защитные короба – ими закрываются сами радиаторы и трубы;
  • Трубы – в большинстве случаев тут используются металлопластиковые трубы, как более стойкие к давлению и к высокой температуре.

Монтаж водяной плинтусной системы отопления выполняется таким образом, что она не образует полное кольцо по всему дому – это вызвало бы неравномерный обогрев. Поэтому чаще всего практикуется создание отдельных направлений для каждой комнаты. Для этого в отопительной системе монтируются распределительные коллекторы, к которым подводится теплоноситель от котла.

Главным плюсом от использования распределительного коллектора является легкость в проведении ремонтных работ в случае аварии. Также он позволит отрегулировать температуру по каждому направлению в отдельности.

Электрические системы

Электрическое плинтусное отопление ориентировано на использование в зданиях, не подключенных к газовым магистралям. Оно подразумевает использование малогабаритных конвекторов, питание которых осуществляется от электросети. По своей конструкции они похожи на водяные радиаторы, только вместо трубок с горячим теплоносителем здесь применяются мощные ТЭНы.

Электроэнергия в нашей стране стоит довольно дорого, поэтому применение электрического отопления может привести к большим расходам. Но во многих случаях оно остается единственным доступным способом обогрева.

Как и в водяных системах, в электрическом отоплении желательно использовать схему с несколькими отдельными направлениями. То есть, каждое помещение питается от отдельного электрического кабеля. В здании устанавливается специальный электрощит, в котором монтируются автоматы защиты. Отсюда кабели расходятся по помещениям. Если какая-то комната не используется, ее можно отключить – тем самым обеспечивается экономия электроэнергии.

Электрические конвекторы работают по тому же самому принципу, что и водяные – они производят нагретый воздух, который как бы «прилипает» к стенкам и отправляется вверх. В это же время в оборудование засасываются холодные воздушные массы, проходящие очередную ступень нагрева. Спустя некоторое время, в комнате станет ощутимо теплее.

Основные преимущества электрического плинтусного отопления над водяными системами:

  • Повышенная надежность – использование современных ТЭНов позволяет гарантировать срок службы до 20-25 лет, в то время как для водяных приборов этот срок составляет около 10 лет;
  • Нет теплоносителя – а значит, нет риска затопить соседей;
  • Более легкий монтаж – проложить кабель значительно легче, чем возиться с трубами.

Главным недостатком любого электроотопления является его прожорливость в плане потребления электроэнергии – в совокупности с тарифами на электричество, расходы будут высокими.

Основы монтажа

Как правильно установить плинтусные радиаторы отопления своими руками? При небольшой (до 15 метров) длине контура в автономной системе отопления секции соединяются последовательно перемычками из сшитого полиэтилена (PEX).

При большей длине автономного контура возможны две схемы:

  1. Коллекторная, с внутрипольной разводкой тем же сшитым полиэтиленом;
  1. Ленинградка (уложенное в пол кольцо диаметром от 25 мм по периметру помещения с врезанными параллельно основному контуру отопительными приборами). В этом случае оправдано использование медных труб, соединяемых пайкой: разветвления труб укладываются в черновой пол и должны быть максимально надежными.

При подключении греющих водяных плинтусов к ЦО, помимо меди, может использоваться гофрированная нержавеющая труба с соединениями на компрессионных фитингах с силиконовыми уплотнителями.

Инструкция связана с исключительной прочностью нержавеющих труб на разрыв: разрушающее давление для них оценивается в 50 атмосфер, что позволяет не бояться гидроударов при нештатном запуске отопления.

Самостоятельное изготовление

В некоторых регионах приобрести теплый электрический плинтус невозможно. Когда ждать доставки слишком долго, а обеспечить дом теплом необходимо можно изготовить теплый плинтус своими руками.

Сначала подбирается размер панели. Для примера возьмем медную панель длиной 6 м высотой 14 см с трубками диаметром снаружи 1.2 см и толщиной стенки 0.2 см.

Трубки удобно припаять к панели для этого используется припой для сантехнических работ. Для этого используется газовая горелка. Пламя направляется на рубку.

Панели с припаянными к ним трубками предстоит соединить в магистраль. Для этого удобно использовать напорный рукав нужного диаметра. Соединение выполняется с помощью резиновых патрубков и плотно затянутых хомутов.

После изготовления панелей самодельный теплый плинтус предстоит установить:

  • Сначала в местах крепления плинтуса к стене крепят теплоизоляционный материал (изолон);
  • Для достижения большей эффективности изолон закрывают алюминиевой фольгой, способной отражать тепло;
  • Внутрь трубок помещается нагревательный элемент (ТЭН);
  • Крепить панели очень удобно на сантехнические клипсы. Это позволит быстро снять плинтус для его замены или проведения ремонта;
  • Соединение выполняется с помощью латунных резьб и замыкающего контура;
  • После выполнения монтажа необходимо подключить оборудование к электрической сети дома.

Самостоятельно изготовленные плинтуса можно защитить металлической пластиной или деревянной решеткой. Все соединения необходимо изолировать.

Расход потребляемого топлива

Когда дело касается экономии электроэнергии, потребителей в первую очередь волнует вопрос, в чем же состоит энергосбережение данного вида радиаторов отопления? Опять-таки придется сделать сравнение. Для этого сравним две марки устройств:

  • известная на российском рынке марка Коузи;
  • и не менее популярная Зилон (Zilon).

Первая модель – это энергосберегающая батарея, вторая – обычная.

Итак, в основе подбора мощности любого отопительного агрегата лежит сопоставление двух показателей: обогреваемой площади и тепловой отдачи. Так вот оптимальное соотношение – это 100 Вт тепла на один квадратный метр площади при условии, что высота потолков в доме будет 2,7-2,8 м.

Обычная модель

Изделия марки Зилон – это электрические отопительные приборы мощностью 2 кВт, с помощью которых можно обогреть помещения площадью 25 м². То есть, чтобы обогреть дом общей площадью 100 м² потребуется четыре конвектора с общим потреблением мощности 8 кВт.

Экономное устройство

Чтобы обогреть точно такой же дом, необходимо 13 энергосберегающих радиаторов марки Коузи мощностью по 0,25 кВт. В общей сложности потребляемая мощность составит всего 3,25 кВт. Это в два с половиной раза меньше. Но и это еще не все.

При включении электрических батарей Коузи приборы работают в режиме запуска, пока внутри дома не наберется нормальная комнатная температура, заданная вами на блоке автоматике. В это время потребляется номинальная мощность 3,25 кВт. После чего приборы входят в штатный режим с пониженным потреблением электроэнергии. Снижение доводится до 1,5 кВт. Вот вам еще экономия в 2,5 раза.

9 Почему стоит использовать электрическое отопление

К перечисленным выше достоинствам электронагревателей следует добавить многочисленные преимущества использования отопления, работающего на электричестве:

  1. Создание многосекционной системы из нескольких радиаторов не требует больших затрат, зато есть гарантия нагрева большого помещения за короткое время. Монтаж такой системы довольно несложный.
  2. Закрытая система обеспечивает благоприятный для человека микроклимат, не сушит воздух, не притягивает пыль.Электрические батареи компактны, не занимают много пространства в помещении, не требуют особых навыков и дополнительного оборудования для установки.
  3. В процессе работы таких устройств используется экологически чистый материал, который не загрязняет окружающую среду. Отсутствуют продукты горения, не задымляются помещения, уровень шума в процессе эксплуатации – минимальный.
  4. Современные электрические батареи безопасны.
  5. Выход из строя одного радиатора не влечет за собой отключение всей системы. Она будет работать в том же режиме, пока поврежденный отсек будет отремонтирован или заменен.
  6. Установка системы под оконными блоками исключает теплопотери через оконные неплотности.
  7. Это эффективный способ обогрева помещений, в которых использование других видов топлива запрещено по технике безопасности.
  8. В морозное время это отличный выход в случае аварии на теплосетях.
  9. Возможность максимально точно рассчитать уровень отопления отдельно для каждой комнаты, учитывая ее площадь, и выбрать количество секций в индивидуальном порядке.
  10. Электроприборы со специальным программным обеспечением как нельзя лучше подойдут для домов с ограничением на питающую сеть. При наличии верного источника питания они способны функционировать без ручного управления, а значит, без участия человека.
  11. Благодаря привлекательному внешнему виду электрорадиаторы становятся частью интерьера помещения.
  12. Система работает от универсального источника питания под напряжением 220 В.

Важно заметить, что систему отопления необходимо выбрать еще на стадии проектировки здания

Современные настенные электрические радиаторы имеют небольшие размеры и привлекательный внешний вид, поэтому они становятся частью интерьера помещения

Современные настенные электрические радиаторы имеют небольшие размеры и привлекательный внешний вид, поэтому они становятся частью интерьера помещения

Незаменимой электробатарея будет на базе отдыха, на даче, в других сооружениях сезонного пребывания. Установка отопления в таких помещениях нерациональна из-за необходимости сезонного обслуживания, слива теплоносителя на зиму и, наконец, из-за большой стоимости. А электронагревательные приборы позволяют легко обогревать помещения, причем экономно, удобно и безопасно.

Плюсы, минусы альтернативного метода отопления

Преимущество иного метода отопления — экономия ресурсов. Оборудование подключается к электросети, но потребляет относительно немного энергии. Удается сэкономить около трети суммы, расходуемой иными электрическими отопительными приборами.

Стены более сухие, частично поглощают вырабатываемое тепло, появится надбавочная площадь тепловых потерь.

Вид плинтусной системы смотрится благоприятно, вписывается во многие стили оформления интерьеров, но не получится поставить корпусную мебель близко к стенам. Для теплового оборудования важна свободная циркуляция, мебель будет частично поглощать тепло, быстрее испортится.

Достигается равномерный обогрев помещения, не появится плесень, грибок.

Монтажные, ремонтные работы проводятся сравнительно быстро, оборудование находится в прямом доступе.

Можно сразу поставить на радиаторы терморегуляторы, чтобы выставить температурный график для каждой отдельной комнаты.

Преимущества, недостатки системы теплого плинтуса

Недостатки — стоимость плинтусного оборудования. Подключить самостоятельно сложно, лучше обратиться к мастеру, чтобы получить качественную, исправную систему.

Нужно проследить, чтобы у исполняющей работы компании были действительны лицензии. Во время принятия объекта необходимо убедиться, что нет декоративных накладок, плотно придвинутой мебели.

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50 °C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

  • По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
    Крепится теплоизоляционная лента, а поверх нее крепежные элементы
  • Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
  • В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
    Устанавливаем куски и соединяем их в единое целое
  • Герметичность системы проверяется при помощи опрессовки.
  • Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
    Так все выглядит когда все сделано
  • После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Достоинства и недостатки плинтусного отопления

Чем же отличается отопление с использованием теплого плинтуса? Теплый воздух понимается от нагревательного элемента вверх, вдоль стены, разогревая стену. По мере продвижения вверх, воздух понемногу остывает, затем опускается вниз, но уже не вдоль стены, а в центре помещения.

В результате получается, что самый теплый воздух находится внизу по периметру комнаты. Самый теплый объект — кроме обогревателей — это стены. Также более теплый воздух расположен у пола. Поднимаясь вверх, он остывает и на уровне головы он немного холоднее. Разница небольшая 1-2 градуса, но именно такое распределение температур лучше для самочувствия человека.

Равномерное распределение тепла по всей площади и объему — вот одно из важнейших достоинств

Отопление при помощи теплого плинтуса получается инерционным. Однозначно отнести это свойство к достоинствам или недостаткам не получится. Есть и положительные, и отрицательные моменты. Минус: пока стены не прогреются, в помещении прохладно. Потому такая система хороша только для домов постоянного проживания и совершенно не подходит для дачи. Положительный момент в том, что нагревшись, стены работают как большой стабилизатор — поддерживают температуру на одном уровне, отдавая при необходимости накопленное тепло. Такой большой аккумулятор тепла поможет продержаться некоторое время даже в случае отключения отопления.

К плюсам системы отопления с греющими плинтусами относят их экономичность. После того, как стены нагреются, котел потребляет минимум топлива — только на поддержание температуры. А такие режимы, как правило, более экономичны. Но это касается любой инерционной системы отопления, так что особенным достоинством теплого плинтуса это считать нельзя.

Теплый плинтус в сборе немного ближе

Есть у плинтусного отопления и неоспоримые преимущества. Первое — это одна из немногих систем, которая обеспечивает равномерный прогрев. Даже углы всегда теплые. Второе — это самая неприметная система, которая с легкость вписывается в любой интерьер. При все при этом, обогревательные приборы легко доступны, систему можно ремонтировать в любой момент времени.

Имеет теплый плинтус и явный недостаток — высокую цену. Связано это с тем, что для увеличения теплоотдачи используется медь и алюминий, а стоят они немало.

Обзор производителей

В настоящее время плинтусные обогреватели выпускаются самыми разными производителями

Чтобы не ошибиться при выборе и приобрести, действительно, качественный и долговечный прибор, следует обратить в первую очередь внимание на товары известных брендов

Redmond. В линейке этого производителя представлены все виды теплого плинтуса. Однако по отзывам владельцев обогревателей этого бренда, лучше всего выбирать именно инфракрасные модели.

«Мегадор». В ассортименте этого бренда большую часть занимают именно инфракрасные плинтусные обогреватели. В ходе многочисленных тестов значительных недостатков выявлено не было.

Dimplex – ещё один лидер по продаже инфракрасных обогреватели. В ассортименте этого производителя представлены модели на любой вкус и кошелек.

Mr. Tektum – этот производитель по праву считается лидером продаж теплых плинтусов водяного и электрического типов.

Best Board – в линейке товаров этого бренда представлены мощные обогревательные плинтусные системы, которые были специально разработаны для эксплуатации в сложных условиях.

«Теплин» – это уже отечественный производитель электрических и водных плинтусов с обогревом. Покупатели отмечают не только высокие технические характеристики моделей, но и их привлекательный декоративный внешний вид.

Все эти производители плинтусных обогревателей существуют на рынке уже довольно давно. Именно поэтому их продукция отвечает не только всем мировым стандартам, но и требованиям даже самых искушенных покупателей.

Теплый плинтус: установка своими руками

Для самостоятельной установки системы теплого плинтуса потребуется наличие некоторых инструментов и материалов, вот основные из них:

  • перфоратор;
  • дрель;
  • молоток;
  • отвертка;
  • нож;
  • гвоздодер;
  • щетка;
  • дюбели (саморезы);
  • изолирующая лента;
  • электрические кабели,
  • отопительная панель, настенная планка, прокладки, обжимные фитинги и другие составляющие системы.

Монтаж труб отопления и всех прочих элементов плинтусной системы схож с установкой традиционной отопительной системы. При этом если вы решили выполнить работу своими руками, следует знать о некоторых нюансах.

Самостоятельно установить отопительные плинтусы возможно, но действовать необходимо крайне осторожно, поскольку некоторые ошибки могут привести к поломке системы. Монтаж осуществляется несколькими этапами:

Процесс монтажа радиатора.

  1. В первую очередь необходимо установить настенную планку. Для ее крепления к поверхности стены подойдут дюбели или саморезы.
  2. Далее устанавливаются отдельные модули конвекторов, после чего с помощью специально предназначенных обжимных фитингов их необходимо соединить так, чтобы получилась одна система.
  3. Следующим этапом предстоит соединить систему с магистральным отоплением. Для этого следует воспользоваться коллектором распределения.
  4. После прокладки труб отопления необходимо проверить, насколько работоспособна система. Прежде чем приступить к заключительному этапу (монтажу декоративных панелей), убедитесь, что система не имеет течей.
  5. В заключение остается установить специальный плинтус для труб.

1 Внутреннее устройство и виды термоплинтуса

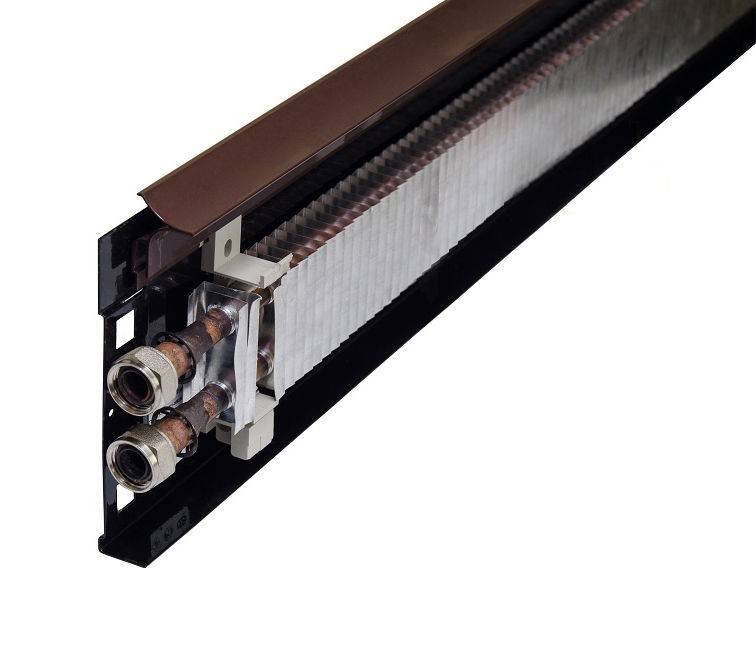

Если заглянуть внутрь конструкции, то можно увидеть что-то наподобие мини-радиатора, уменьшенного в масштабе и более растянутого. Изготавливается он из наиболее теплопроводных материалов: латуни, алюминия или меди.

Система отопления «тёплый плинтус» обычно помещается внутри алюминиевого короба, в котором располагается нагревающий элемент. Он представляет собой две трубки из меди, на которые нанизаны пластинки (ламели), сделанные из меди, алюминия или латуни. Отдельные модули конструкции соединяются между собой при помощи обжимных гаек или медной пайки, а в углах используются поворотные детали из меди или полиэтилена.

Существует два основных вида плинтусных систем отопления, различающихся видом теплоносителя:

  • электрические — они состоят из параллельно подключённых друг к другу трубчатых электронагревателей (ТЭНов), которые управляются терморегулятором со встроенным температурным датчиком, фиксирующим степень нагревания воздуха;
  • жидкостные, или водяные, — внутри них циркулирует антифриз или вода — примерно 0,34 литра на погонный метр жидкости температурой 50−85 градусов Цельсия, регулируемой автоматически или вручную.

Стандартные показатели

Стандартная установка, которая изготавливается в заводских условиях, имеет мощность 240 Ватт. Это оптимальный показатель для комнаты, периметр которой равен примерно двадцати метрам (с учетом средней высоты потолков).

Часто задаваемые вопросы касаются возможности самостоятельного изготовления подобного радиатора. В принципе есть смысл заняться этим самостоятельно, однако необходимо быть готовым к тому, что процесс отнимет много времени, сил и финансов. В некоторых случаях такой эксперимент оказывается более дорогим удовольствием, чем покупка готового теплого плинтуса.

Монтаж водяного плинтусного обогрева

Если решено делать водяное плинтусное отопление, то трубопроводы нужно проложить до монтажа финишного напольного покрытия.

Установку отопительного оборудования ведем в таком порядке:

  • Измеряйте расстояние от распределительного коллектора до места установки плинтусного агрегата. Вам понадобится два отрезка защитной трубки такой же длины, как результат измерений, и два куска с длиной большей на 0,2 м. Последние два элемента выполняют функцию соединителей. Длинные трубки вставляем в более короткие, а торцы обматываем изолентой для защиты от попадания мусора.
  • Трубы укладываем в полу без излишнего натяжения. Уложенные трубы закрепляем монтажными лентами, заливаем раствором.
  • В нужном месте трубы выводим над полом на 6 см. Вывод лучше делать на расстоянии не менее 10-15 см от края стены или угла. Вывод трубы фиксируем цементным раствором.
  • Укладываем финишное напольное покрытие. На стене по периметру комнаты закрепляем изоляционную полосу и кромку. Они устанавливаются на стыке стеновой поверхности и пола. Для фиксации кромки и полосы можно использовать самоклеящуюся ленту, силикон или саморезы.
  • На верхней границе установки отопительного прибора закрепляем несущий элемент. На нем с шагом 40 см фиксируем держатели, устанавливая их от углов не дальше 15 см.
  • Отопительное оборудование подключаем к трубопроводам посредством американок, втулок и прокладок. На торцевых участках устанавливаем поворотные элементы под 180°, трубки с поворотом под прямым углом или заглушки. Между собой термосекции соединяем при помощи переходников.
  • Отопительные секции устанавливаем на держатели. Крепим декоративные панели, защелкнув на держателях и прикрутив шурупами. Устанавливаем наружные угловые панели. Отопительный прибор подключаем к коллектору, а после этого систему заполняем водой. Тестируем прибор на максимальной мощности при среднем давлении.

При появлении течи все соединительные элементы нужно плотнее затянуть. Чтобы теплоноситель подавался из коллектора в отопительный плинтус, нужно установить циркуляционный насос. Термоплинтусы можно подключать к централизованным отопительным системам.

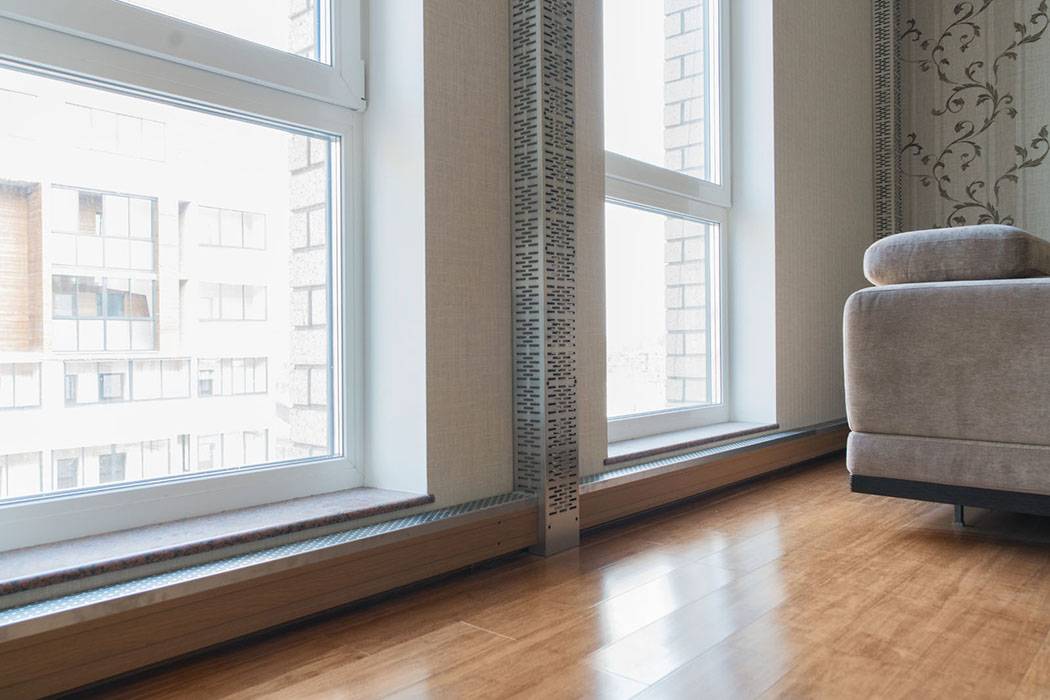

Особенности плинтусного отопления

Отопление плинтусное нельзя назвать инновационной разработкой, оно было изобретено еще в 1907 году, тогда его запатентовал инженер-теплотехник. Суть системы заключалась в том, что стальные трубы устанавливались у пола вдоль периметра стен. Коммуникации покрывались бетоном, деревянными накладками или гипсом. Распространение данный метод получил в Западной Европе, там его стали называть панельным, или лучистым отоплением. Преимущества были очевидными, среди них:

  • безопасность эксплуатации;
  • равномерность обогрева помещений;
  • дешевизна по сравнению с электрическим и водяным отоплением.

Однако есть и недостатки, которые выражены в невозможности ремонта без разрушения перегородок, а также сложности установки. Отопление плинтусное сегодня является доработанным вариантом паробетонного. Его устанавливают в толще стены вместо плинтусов.

Заключение

Водяное отопление загородного дома – это наиболее популярный способ обогрева. Оно прошло проверку временем. Ему десятки лет. А современное исполнение более усовершенствовано и улучшено. Его можно с уверенностью рекомендовать для обогрева частных домов.

Смотрите видео — однотрубная / двухтрубная система отопления:

Наши рекомендации:

  • Отопление частного дома своими руками
  • Как отмыть сажу с кирпича
  • Огнестойкость кирпича и кладки
  • Что такое техническая керамика

Обсуждение: оставлено 2 коммент.

Ох как я намучался с одноконтурным «совдеповским» отоплением на загородной даче. Система была одноконтурной, подогреваемой старым газовым котлом. Мало того, что этот котел потреблял огромное количество газа, так и результат был порой нулевым. Радиаторы были еле теплыми и, даже при максимальной работе котла, в комнатах было довольно свежо. Взяв водный уровень, я принялся прикладывать их к трубам и оказалось что в трубах нет наклона! Соответственно отсюда и такая температура в помещении. Переделывать что либо было нецелесообразно. Купил новый экономичный котел, сменил железные трубы на пластиковые, приобрел итальянские легко сплавные радиаторы и результат не заставил себя долго ждать!

Считаю водяное отопление самым лучшим вариантом для установке на даче. За время эксплуатации своего дома в северных условиях тема отопления была наиболее острой. Выбрал водяное охлаждение по причине его надёжности, простоты строения а также безопасности. Раньше многие сомневались стоит ли устанавливать данный вид отопительной системы, но сейчас в связи с его более современными модификациями сомнений для установки нет.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
