Как сделать поликарбонатную теплицу

Чертежи некоторых конструкций из популярных материалов

Наиболее долговечным и надежным материалом для теплицы остаются профиля из металла и трубы квадратного сечения 50×50 и 20×20 мм. Чертежи теплицы из профильной трубы 20х20 можно использовать для строительства таких же конструкций только из дерева, но значительно большего сечения.

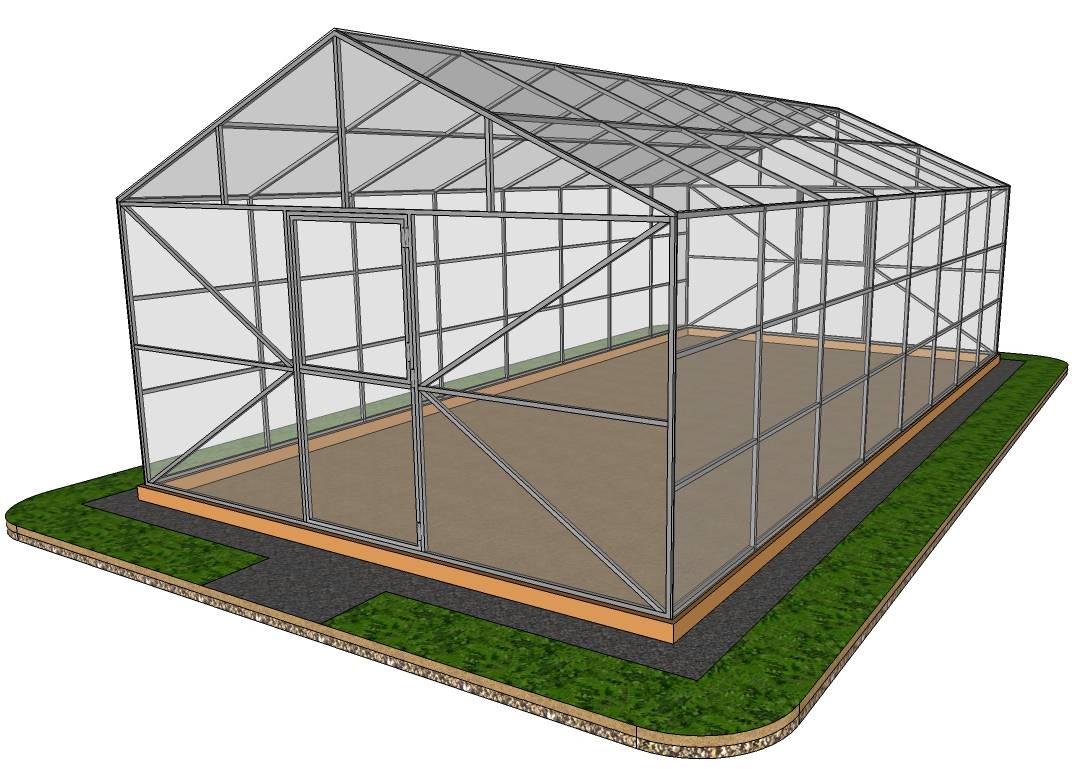

Изготовление теплицы из профильной трубы, чертеж с размерами и ломаной конструкцией

В качестве крепления элементов каркаса между собой может использоваться электросварка, болты с гайками или специальные хомуты. Их применение наиболее просто, кроме того дает возможность быстрой разборки и передислокации теплицы на новое место.

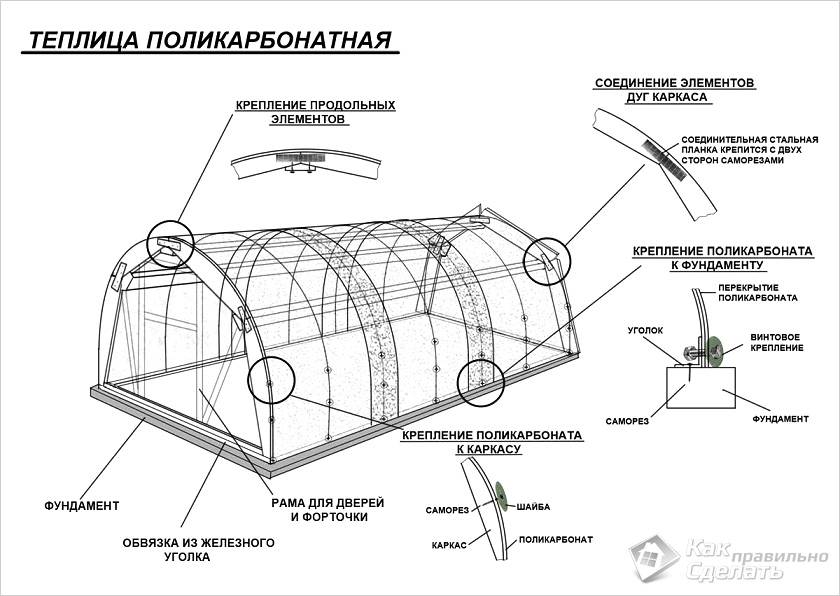

Схема крепления каркаса теплицы из профильной трубы, чертежи размещенияхомутов

Как правильно выполнить подготовительные работы

Для создания долговечной и прочной конструкции теплицы из поликарбоната следует провести ряд подготовительных мероприятий.

1. Выбрать и расчистить участок под будущее строительство. Для установки теплицы следует выбирать открытые участки, обеспечивающие максимальное солнечное освещение. Периметр расчищаемого участка должен быть больше самой теплицы на 1,5 м с каждой стороны.

Внимание! Правильно установленная теплица ориентируется с востока на запад, а ее торцевые стены смотрят на юг и север. 2

Залить фундамент. Для этого, вырыть траншею под фундамент глубиной до 25 см, на дне которой сделать подушку из песка толщиной 5 см. Выложить стенки траншеи гидроизоляционным материалом, выполнить закладку арматуры, битого кирпича или бута, после чего залить траншею раствором цемента

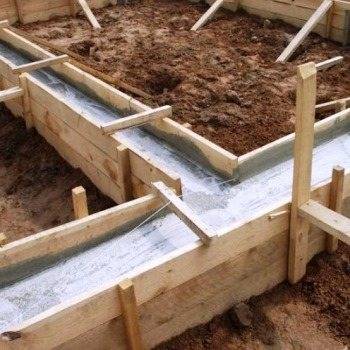

2. Залить фундамент. Для этого, вырыть траншею под фундамент глубиной до 25 см, на дне которой сделать подушку из песка толщиной 5 см. Выложить стенки траншеи гидроизоляционным материалом, выполнить закладку арматуры, битого кирпича или бута, после чего залить траншею раствором цемента.

Чтобы сделать теплицу максимально надежной, необходимо основание или фундамент

3. Спустя 2 недели после заливки цемента, фундамент гидроизолировать, после чего можно начать возведение цоколя.

Где размещать теплицы

Крыша дома часто выбирается в качестве места для устройства теплиц. Однако это обычно невысокие сооружения, используемые дачниками в качестве временного жилья. Однако размещать такие теплицы можно везде.

При устройстве на загородном участке теплица может быть помещена на хозпостройках и гаражах, пристройках к дому. В городских условиях теплица обычно создается на крышах общественных зданий, к примеру, школ.

Установка теплицы на крыше дома позволяет сократить расходы на его отопление. Благодаря этому улучшается микроклимат в здании под парником. Кроме того, в парник гораздо проще подвести дополнительные коммуникации.

Какой вид фундамента под теплицу лучше

Среди материалов изготовления фундамента популярное использование дерева, кирпича, бетона. Также можно использовать бетонные блоки или плиты. Каждый материал имеет свои особенности использования.

Типы фундамента:

  • Деревянные брусья;
  • Бетонно-кирпичный;
  • Ленточный из бетона;
  • С использованием блоков;
  • Столбчатый;
  • Свайный;
  • Монолитный.

Деревянное основание легкое и доступное. В качестве материала послужит качественная древесина. Можно воспользоваться подручными материалами, подойдет даже применение старых оконных рам. Но при этом есть и недостатки использования древесины – небольшой срок службы, под воздействием влаги начинает гнить, подвергается негативному влиянию грибка и плесени.

Основание на бетонно-кирпичном варианте имеет небольшой вес, его легко установить. При этом он крепкий и подходит, чтобы создать теплый фундамент для зимней теплицы. Но такой вид имеет свойство накапливать влагу и крошиться.

Ленточный фундамент из бетона прочный и прослужит длительное время. Он стойким к любым агрессивным факторам среды. Но при этом он плохо сохраняет тепло, достаточно тяжелый и сложный в монтаже.

Использование блоков – дешевый и простой вариант. Он устойчив к негативному влиянию внешних факторов. Но у него плохие теплоизоляционные свойства и низкая крепость.

Монолитный вариант достаточно прочный и имеет длительный срок службы. Он хорошо защищает грунт от сорняков и вредителей. Но при этом такой фундамент достаточно тяжелый и дорогой. К тому же необходимо дополнительно утеплять основание. Также нужно предусмотреть строительство дренажной системы.

Правила выбора правильного фундамента:

  1. Не нужно возводить парник на заглубленном основании. Почва будет вспучиваться, и деформировать теплицу.
  2. Фундамент не должен быть тяжелее самой конструкции парника. Иначе со временем теплица перекосится.
  3. Утепленный фундамент нужен только для зимних парников.
  4. В холодных краях не нужно применять кирпично-бетонный фундамент. Он плохо держит тепло, а под действием холодов начнет разрушаться.
  5. Не нужно сооружать общее основание для теплицы и жилого дома. Постройки имеют разные нагрузки.
  6. Сваи и мелкозаглубленную основу оптимально использовать в климате со значительным промерзанием земли.
  7. Для поликарбонатных парников лучше использовать ленточный фундамент, монолитный или с применением шлакоблоков.

Чтобы возвести надежный фундамент необходимо следовать всем правилам постройки основания. Не стоит пренебрегать полезными советами. Перед установкой любого типа основания необходимо подготовить территорию. Для этого очищают землю, выравнивают и делают разметку.

Чертежи поликарбонатных теплиц, которые можно изготовить собственноручно

Арочная теплица

Идеальный вариант как для маленького дачного участка, так и для масштабного коммерческого сельскохозяйственного объекта. Разумеется, на начальном этапе, перед сооружением такой конструкции, все огородники должны начертить схему проекта.

Арочный вариант по своим конструкционным особенностям имеет свои тонкости, если сравнивать его с другими типами теплиц. Основным определяющим фактором стоит считать высоту и ширину поликарбонатных листов, которые будут использоваться.

Как мы уже знаем, стандартные размеры поликарбонатных листов составляют 6 на 2,1 метра. Поэтому, высота нашей конструкции будет несколько ограниченной.

Чтобы сделать ее в форме дуги, лист нужно положить поперек, относительно каркасу. Так можно добиться того, что радиус полукруга составит 1,9 м., а общая ширина всей конструкции – 3,8 м. Если учесть геометрические формулы, то можно понять, что высота сооружения составит 1,9 м. И она подходит далеко не всем. Нужно соорудить специальный цоколь. Например, если его высота составит 1 м., то ширина теплицы будет увеличена до 2,4 метров, а общая высота всей постройки – 2,2 метра.

Полезно знать!Подбирая ширину теплицы, всегда рассчитывайте примерное число грядок, которые вы хотите в ней организовать. Не забывайте про дорожку, которая будет между ними! Самая оптимальная ее ширина составляет 1 м.

При составлении схемы проекта, стоит считать то, что в арочной конструкции поликарбонатные листы должны располагаться ребрами по всей дуге. А радиус их изгиба не должен быть меньше, нежели предусмотрено для конкретного материала. С каждого торца все «поли-листы» необходимо тщательно оклеить перфорированной лентой.

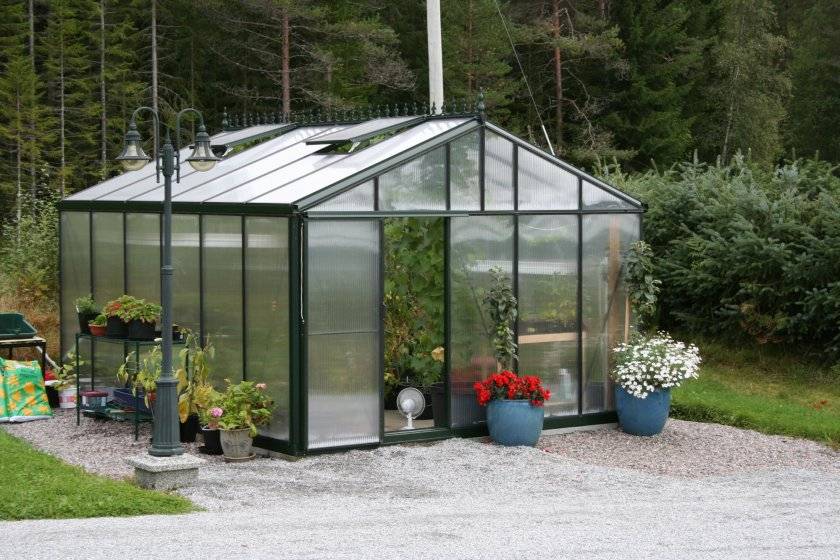

Двускатная теплица

Все стандартные чертежи теплиц с двускатной крышей проектируются с профильными трубами толщиной 4 на 2 см. Такая конструкция позволит выдерживать повышенные нагрузки в период сильных дождей, или снегопадов.

Схема проекта должна содержать информацию о размерах боковых покрытий, угле наклона крыши, размещение форточек для вентилирования помещения. Если планируется построить сооружение небольшого размера, то лучше остановить выбор на односкатной крыше, которая позволит осадкам быстро «съезжать» вниз. Стропила в двухскатном варианте должны располагаться под углом в 30-40 градусов. Такой наклон позволит снегу и воде свободно скатываться вниз. Эта крыша считается оптимально пологой, и ее не нужно дополнительно оснащать какими-либо скосами.

В таких конструкциях используется самый прочный профиль, сечением 2 на 4 см. для основы конструкции, балок, и основных стоек. Горизонтальные же перемычки выполняются из профиля 2 на 2 см. – их нужно располагать на расстоянии 1 м. друг от друга. Так как теплица будет иметь поликарбонатное покрытие, линии стыка должны приходиться непосредственно на основной профиль. Стропила также располагаются с шагом 1 м.

Вентиляция и полив

При создании теплицы на крыше дома очень важно уделять внимание поливу растений. Немаловажно и правильно устроить систему вентиляции. Такие конструкции необходимо оборудовать системами капельного полива

Благодаря этой технологии растения получают достаточно влаги, а почва не размывается. Вода расходуется при этом в минимальном количестве. Это очень важно, ведь при создании проекта теплицы с двускатной крышей нужно учесть, как исключить попадание воды через перекрытие

Такие конструкции необходимо оборудовать системами капельного полива. Благодаря этой технологии растения получают достаточно влаги, а почва не размывается. Вода расходуется при этом в минимальном количестве

Это очень важно, ведь при создании проекта теплицы с двускатной крышей нужно учесть, как исключить попадание воды через перекрытие

Обеспечивается это при создании особенного кровельного пирога. Почву не следует увлажнять. Опытные огородники устанавливают в теплицах датчики давления и влажности. Без них осуществить оптимальный полив теплицы невозможно.

Система вентиляции выполняется естественного или принудительного типа. На выбор влияет форма и размеры теплицы. Учитываются и условия микроклимата в теплице. Часто для парников, которые устраиваются на крыше, используют специальные автоматические форточки. Они открываются согласно заданному алгоритму.

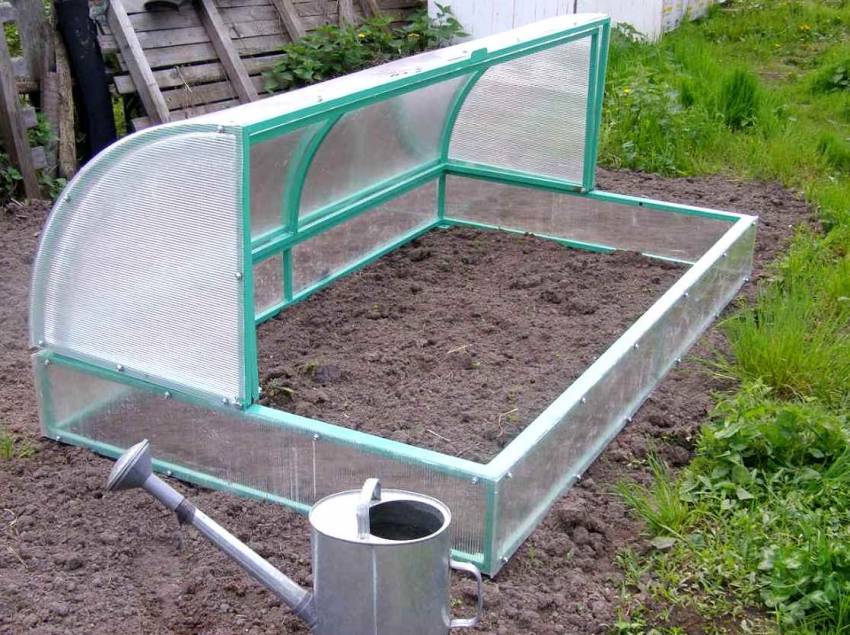

Как сделать мини парник своими руками: передвижная конструкция

По своим техническим характеристикам, передвижной мини парник ничуть не уступает углубленному варианту. Он отлично сохраняет тепло и создает все необходимые условия для комфортного роста и развития растений. Однако такая модель больше подходит для использования в условиях стабильной температуры, которая больше характерна для второй половины весны.

Поликарбонат небольшой толщины легко гнется, поэтому его можно использовать для небольшого парника и даже вырезать отверстия с помощью строительного ножа

Благодаря наличию у такой конструкции колесиков, парник можно легко передвигать с одного места на другое, выбирая наиболее подходящее место на участке.

Для изготовления понадобится:

  • опорная рама;
  • лист фанеры;
  • два бруска;
  • четырехколесное приспособление;
  • поликарбонат;
  • саморезы.

Опорная рама делается из брусков небольшой толщины, скрепленных между собой обычными саморезами. Колесики при этом крепятся к ножкам-стойкам, а боковые бруски используются еще и как обвязка, к которой можно прикрепить стропильные ноги. Наверху конструкции нужно сделать крышу, используя для этого деревянные рамы, к которым прикреплены листы поликарбоната.

Поликарбонат можно использовать как для покрытия больших теплиц, так и для маленьких парников

Этот тип парника должен открываться, а потому стоит позаботиться о наличии откидных дверец на торцевых частях конструкции. Дно, которое делают из фанеры, нужно застелить пленкой и засыпать слоем навоза и грунта, которые будут отличной питательной средой для корневой системы растений.

Такой, необычный, на первый взгляд, парник – отличная альтернатива привычным, стационарным конструкциям, ведь благодаря легкости всех материалов и небольшим размерам, передвинуть его в другое место не составит никакого труда.

Чертежи теплицы из поликарбоната своими руками этого типа встречаются не слишком часто, однако, благодаря довольно простому устройству, она все постепенно приобретает популярность и дачники все чаще и чаще используют её для выращивания рассады.

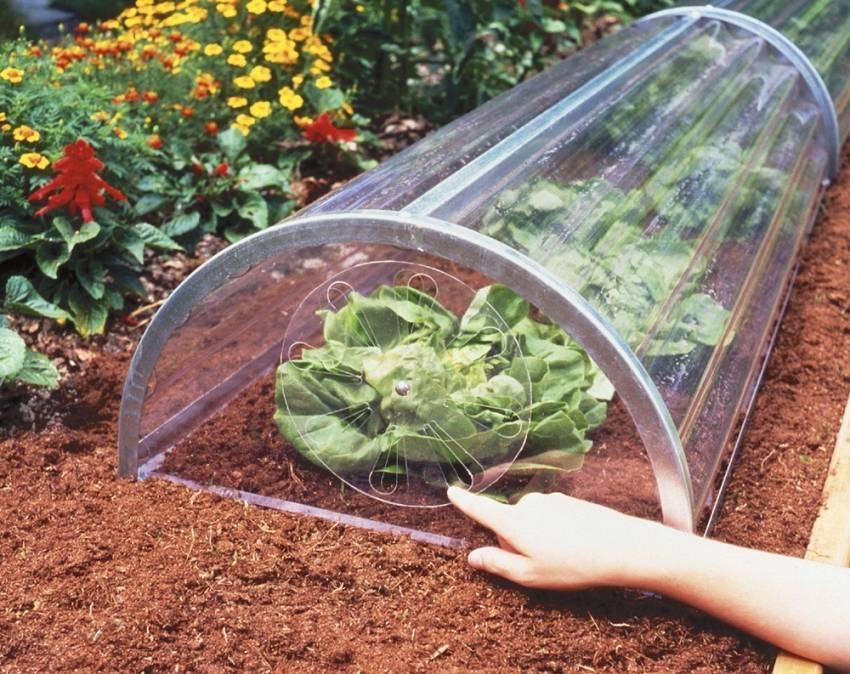

Арочный парник из поликарбоната своими руками

Для того чтобы сделать простой арочный парник из поликарбоната, понадобятся в первую очередь металлические или пластиковые трубы, длина которых будет соответствовать размеру арки. Каждый элемент сгибается и крепится к основанию. Единственная сложность – на таком каркасе довольно нелегко сделать хорошие открывающиеся створки. Именно по этой причине для арочных парников в качестве укрывного материала чаще используют полиэтиленовую пленку, а не поликарбонат.

Фото монтажа арочного парника с использованием деревянных брусьев и покрытием из поликарбоната

Для обшивки небольшого арочного парника вполне достаточно будет одного листа поликарбоната, который можно разрезать на 4 части. Одна из них должна быть больше, а три оставшиеся поменьше. Для разрезания можно использовать острый строительный нож.

Когда все готово, можно переходить к креплению поликарбоната на каркас. Для этого листы кладутся на землю и крепятся их к ровным элементам каркаса, уложенным поверх. Расположить их нужно так, чтобы широкая сторона листа поликарбоната была вдоль бруса. Внахлест закрепляем каждый лист саморезами и проклеиваем места стыков скотчем.

Полезный совет! Обязательно обращайте внимание на то, какой стороной вы располагаете поликарбонат

Крайне важно, чтобы солнцезащитная пленка была расположена снаружи, а не внутри

После этого нужно загнуть всю получившуюся конструкцию таким образом, чтобы получилась арка. Используя выбранный способ крепления, фиксируем каждый элемент каркаса на основании, чтобы весь парник был надежно закреплен.

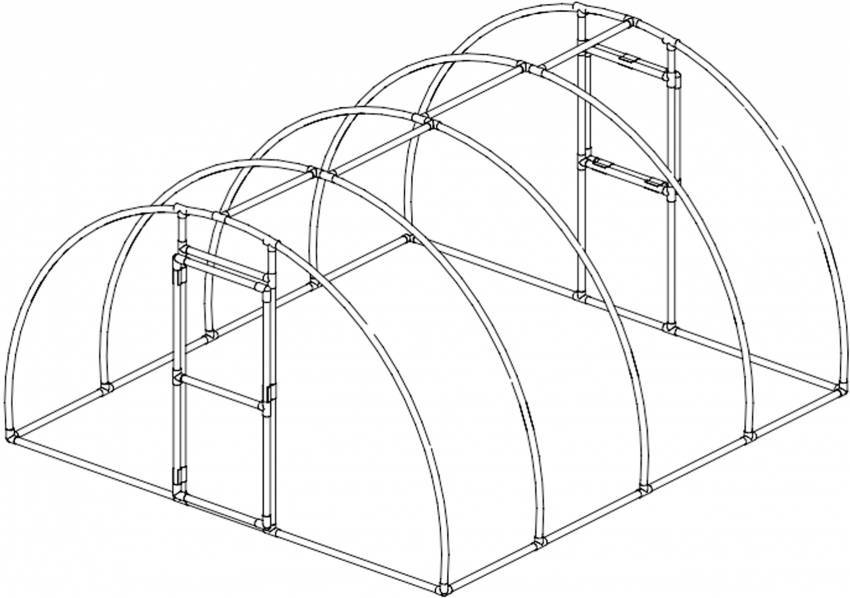

Схема арочного парника с использованием пластиковых труб

Остается лишь закрыть торцы. Для этого берем лист поликарбоната и прикладываем его к отверстию. Обычным маркером отмечаем границы и отрезаем нужный нам кусок. Затем крепим его к каркасу по стандартной схеме.

Как уже упоминалось, в такой конструкции не предусмотрены открывающиеся дверцы, поэтому для того, чтобы осуществлять уход за растениями, понадобится полностью поднимать и убирать каркас. Но для того чтобы добавить комфортности, можно добавить небольшие форточки для проветривания, учтя их в чертеже парника из поликарбоната своими руками. Фото таких парников можно увидеть в сети интернет или на специализированных сайтах.

Конечно, такая конструкция далека от совершенства, но если вы хотите сделать простой парник, не потратив на это много средств и времени, то этот вариант идеально подходит. Ведь разобраться с тем, как своими руками собрать парник из поликарбоната такой простой конструкции, сможет каждый.

Советы по уходу и эксплуатации теплицы

Важный нюанс в эксплуатации строения — регулярная дезинфекция всех элементов. В теплице из-за высокой влажности и температуры вероятно распространение инфекций, поэтому обеззараживание относится к мерам обязательной профилактики. Для дезинфицирования используйте 1% раствор марганцовки. Лучше всего проводить процедуру осенью, перед наступлением зимних морозов.

В период вегетации растений особое внимание обращайте на вентиляцию. Теплицу можно проветривать, периодически открывая форточки и двери

Профессиональные фермеры оборудуют строения системами автоматической вентиляции. Таким образом удобно контролировать микроклимат и не допускать перегрева или переувлажнения воздуха.

Перед постройкой теплицы с двускатной крышей важно грамотно прорисовать чертёж. От этого зависит успех всего дела

С правильно начерченным планом работ намного проще подсчитать количество необходимого материала и соорудить каркас

Чтобы сооружение долго служило, обращайте внимание на все нюансы его постройки

Как своими руками построить фундамент под теплицу из поликарбоната

Чтобы окончательно определиться с размерами финансовых затрат на возведение теплицы, нужно понять, нужен ей фундамент или нет. На чертеже обязательно должно отображаться его наличие. Независимо от того, будет ли строиться фундамент, нужно будет еще и разметить участок под нашу конструкцию.

Полезно знать!Во время проведения работ, если применяются вытянутые профильные трубы, стоит монтировать их с востока на запад, чтобы можно было сделать форточку для проветривания с южной стороны.

Самый популярный тип фундамента – рама, изготовленная из деревянного бруса, и ленточный, точечный, или столбчатый фундамент. Подбирать тип конструкции нужно после того, как учтена масса теплицы, ее назначение, и функциональные особенности. Если сооружение будет иметь небольшой вес, и его будут накрывать, к примеру, пленкой из полиэтилена, то для нее нет смысла монтировать мощный фундамент.

Самый экономичный вариант – основа столбчатого типа. Но, в такую теплицу будет проникать холодный воздух. В случае с использованием деревянного фундамента, стоит учитывать, что древесину обязательно придется обрабатывать специальными веществами, которые создадут дополнительный антисептический, и гидроизоляционный слой.

Такое решение, как показывает практика, позволяет продлить теплице эксплуатационный срок на 7-8 лет. Если же используются швеллеры из металла, то их также придется дополнительно обрабатывать антикоррозийными веществами.

В каждой схеме и чертеже поликарбонатной теплицы должны указываться размеры траншеи, которая будет копаться по периметру сооружения (ее ширина, и глубина). Опытные садоводы советуют делать этот ров глубиной на полметра для ленточного фундамента, с цокольной высотой в 30 см.

В чертеже должно быть отражено и необходимое количество раствора (если фундамент будет заливаться), или же число блоков, кирпичей в случае кирпичной основы. В проекте отражается и число всех необходимых расходных материалов (метизов, скобок, уголков и т.д.). Если теплица делается из маловесных профилей, фундамент подготавливать не нужно. В таких схемах проектов просто увеличивают профиль каркаса на 80 см. с каждой из сторон. Этот профиль будет забиваться в почву, что и станет опорой всей конструкции.

Из чего строить

Каркас

Каркас теплицы можно сделать из разных материалов:

  • профильной металлической трубы,
  • деревянного бруса,
  • труб из ПВХ, металлопластика, полипропилена.

Оптимальный вариант — профильная труба прямоугольного сечения. Она достаточно прочная, благодаря прямоугольной форме элементы легко соединять. Перед строительством каркаса парника трубы необходимо обработать против ржавчины. Используются трубы 40*20 мм и 20*40 мм.

Металлический профиль легче, чем трубы, устанавливается довольно просто, но менее стоек к внешним воздействиям и легче гнется. О применении конкретной марки профиля нужно читать в документации к нему.

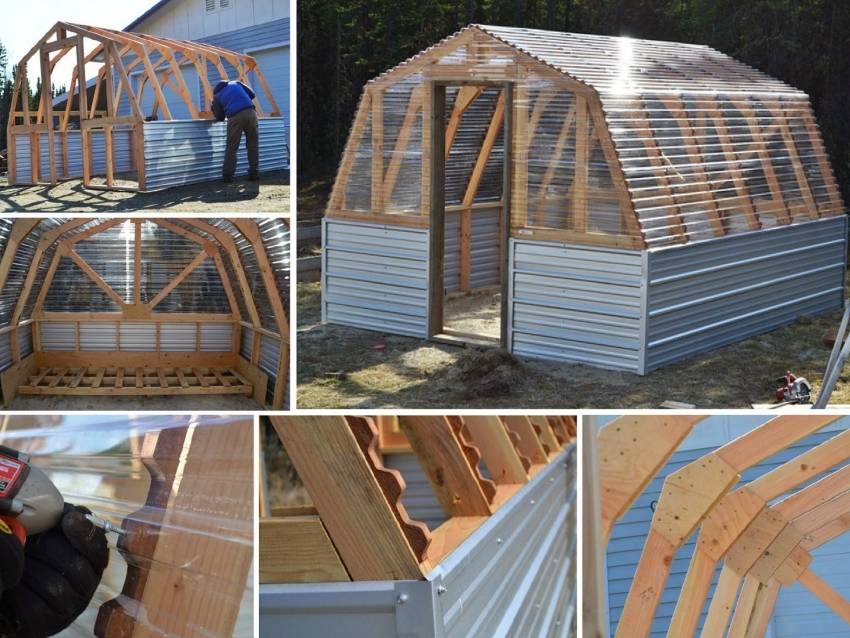

Для прямоугольных теплиц с двускатной крышей можно использовать деревянный брус, но он менее устойчив, чем металл, к влажной среде парника. Брус необходимо обработать антисептиками от гниения и плесени. Для теплиц из поликарбоната берут брус 5*10 см.

Трубы ПВХ легко собрать, но на снеговую нагрузку они не рассчитаны. Поэтому они подойдут лишь для разборной сезонной теплицы.

Чем обшить

Теплицу можно покрыть пленкой, поликарбонатом или стеклом.

Поликарбонат как материал для теплиц набирает популярность. Он прозрачный, сотовая структура позволяет лучше сохранять тепло, его легко резать, но в то же время от в 500 раз прочнее пленки и выдерживает в 200 раз большие нагрузки, чем стекло, и, в отличие от него не бьется. Также поликарбонат намного легче, чем стекло. Чтобы в соты поликарбоната не попадал мусор, насекомые, кромки заделывают герметиком.

Стоимость поликарбоната вполне приемлема, поэтому строения из него, как готовые, так и самодельные, пользуются популярностью у садоводов. Обшитую поликарбонатом теплицу можно сделать раздвижной или со съемной крышей. Толщина листа должна быть от 6 мм для летнего и от 15 мм для зимнего парника.

Пленка также используется широко благодаря своей низкой цене и тому, что она легко крепится на любой каркас. Из пленки делают обычно временные парники на один сезон, так как этот дешевый материал непрочен. Пленка защищает растения от заморозков до -3 градусов. Именно пленка используется для маленьких парников размером с одну грядку.

Армированная полиэтиленовая пленка значительно прочнее обычной и выдерживает не только сильный дождь и ветер, но и град. Такой пленки хватает на несколько сезонов.

Спанбонд — непрозрачный материал белого цвета, хорошо сохраняющий тепло — он защищает растения от мороза до -7 градусов. Он прочнее пленки, может использоваться около 5 сезонов.

Стекло хорошо пропускает свет, но тяжелое и хрупкое, кроме того, осколками можно порезаться. Стекло в качестве материала оправдано для теплицы из старых оконных рам.

Делаем тепличное освещение своими руками

Во-первых, необходимо провести от домашнего электрощитка отдельную электролинию с помощью провода, протянутого к теплице. Если сооружение «работает» круглый год, то кабель стоит протягивать по земле, а еще лучше – под ней. Поверху проводить линию не стоит – она может повредиться при сильных ветрах или других природных явлениях.

Какие инструменты и материалы нам необходимы

После того, как кабель протянут, нужно сделать его разводку, а потом установить выключатели и осветительные приборы. Если ранее вы не выполняли подобных работ, тогда стоит обратиться к электрику. Если же вы все-таки сами будете монтировать свет, тогда нужно позаботится о том, чтобы у вас под рукой было следующее:

  • провод необходимой протяженности. Он нужен для того, чтобы можно было организовать освещение по всему периметру теплицы;
  • осветительные приборы. Их мы будем монтировать как над грядками, так и над отдельными культурами;
  • пара-тройка выключателей, датчик-автомат. Эти устройства будут включать/выключать свет в ручном, и автоматическом режиме.

Провод обязательно должен быть заизолирован, ведь он будет применяться в условиях повышенной влажности, что может привести к короткому замыканию. Если постройка капитальная, то лучше вырыть под него траншею, или расположить в коробах.

Освещаем теплицу светодиодами

После подведения кабеля необходимо установить в теплице столбцы, и вырыть траншею. Все остальные работы будут проводиться непосредственно с «разбросом» светильников по теплице. Расчет кабеля и количества ламп проводиться индивидуально

Важно учитывать мощность сети электроэнергии, и площадь помещения. Светодиоды монтируются как можно ближе друг к другу, чтобы каждое растение получало достаточно света

Покупать стоит LED-лампы с функцией регулировки интенсивности свечения, чтобы в процессе роста культур можно было подбирать максимально оптимальные режимы.

Схема устройства теплицы

Уход за теплицей из поликарбоната

Лучше всего выполнить чертеж теплицы, а также разметить на садовом участке место, где она будет установлена. Под теплицу нужно много свободного пространства вдали от деревьев и сооружений, чтобы обеспечить хорошее проветривание и большое количество света и тепла.

На чертеже необходимо отобразить, какой формы будет теплица. Здесь предлагается несколько вариантов:

  • чтобы сэкономить материалы и сберечь тепло, иногда устанавливают пристенную теплицу с привязкой к уже существующей постройке;
  • по форме теплицы бывают с одно- или двускатной крышей;
  • самая распространенная – это арочная крыша, тем более, если она будет из поликарбоната, но есть и свои сложности при изготовлении арочной крыши. Арка делается из металлических уголков и труб, а для этого понадобится специальный трубогиб или придется приобрести готовые арочные конструкции.

Если выбраны место, размеры, форма, и есть нужные чертежи, можно начинать обустройство фундамента. Для теплицы фундамент очень важен, и от того какого качества он будет, зависит прочность конструкции.

Какой выбрать тип фундамента

Типовые («фабричные») парники поставляются без фундамента или на непрочном основании. Поэтому, даже если вы заказываете готовую конструкцию, позаботьтесь о фундаменте самостоятельно.

Проектируя фундамент, учитывайте:

  • особенности рельефа участка. Если у вас большие перепады грунта или неглубокое залегание грунтовых вод, то придется хорошо подготовить территорию. В самых сложных случаях заливают сплошное бетонное основание;
  • размеры тепличной постройки. Маленький парничок можно установить на кирпичи, укрепить с помощью прочных металлических костылей, — этого обычно вполне достаточно. Но уже начиная с размера укрытия 3×5 и более без надежного основания не обойтись. Чем больше постройка, тем более серьезный фундамент необходимо установить. Поэтому иногда целесообразнее построить две небольших теплицы, а не одну гигантскую.

Правильно выбранный и смонтированный фундамент не только делает тепличное строение устойчивым и прочным. Он поможет уменьшить потери тепла на 10%, сохранит грунт от вымывания, а растения — от весенних заморозков.

При установке парников чаще всего используют такие типы фундамента:

  1. Ленточный. Крайне трудоемкий вид основания, требует больших усилий и затрат времени. Сначала копают траншею по размерам будущего строения. Глубина — уровень промерзания почвы в вашем регионе. В средней полосе России это примерно метр, в южных регионах немного меньше, на севере — больше. Минимальная глубина, вне зависимости от природных условий — 70 см. Затем в траншее размещают опалубку и заливают бетон. По всем правилам ленточный фундамент должен «отстояться» в течение хотя бы нескольких месяцев. После этого можно устанавливать каркас парника.
  2. Столбчатый. Прочная и менее трудозатратная вариация ленточного основания. Вместо сплошного бетонирования заливают несколько точек по заранее определенным размерам. Для этого удобно использовать полые асбестоцементные трубы.
  3. Деревянный. Для деревянной постройки лучше всего подойдет основание из пропитанного бруса. Его обычно размещают на кирпичных или бетонных столбиках для большей прочности.
