Профессиональный уход за инструментом: как правильно подобрать станок для заточки цепей бензопил

Электрические и ручные станки для заточки

Качественная заточка цепи напильником не всегда возможна при длительной эксплуатации механизма без регулярного технического обслуживания или при частом соприкосновении зубцов с камнями и другими твердыми частями грунта, при которых они значительно деформируются и теряют свою форму. В этом случае применяются электрические и ручные станки. Первые оборудуются кругами для заточки, приводящимися во вращение энергией электрического тока, вторые представляют собой разновидность механических приспособлений.

Принцип действия ручных станков для заточки напоминает пилу лучкового типа, в которой вместо полотна укрепляется напильник круглого сечения соответствующей длины. Довольно замысловатое устройство при механической настройке дает возможность расположить инструмент с нужной ориентацией к контрольному зубцу наименьшего размера, который затачивается несколькими движениями.

Параметры угла заточки сохраняются при коррекции следующего режущего элемента, таким образом, быстро и качественно выполняется не только заточка, но и правка цепи под единый размер зубцов. Для обработки ограничителя ручным станком необходимо вместо напильника круглой формы вставить плоский инструмент.

Существенно облегчает и упрощает процесс выполнения работы применение электрического станка. Угол заточки на этом агрегате обеспечивается точной системой настройки, позволяющей подвести точильный круг с выверенной ориентацией непосредственно к режущей кромке обрабатываемой поверхности, при этом осуществляется автоматическая фиксация шины.

Виды оборудования

На рынке представлено много заточных станков для цепей бензопил разного уровня механизации и ценовой категории. Наиболее широко распространены ручные и автоматические виды агрегатов.

Автоматические станки

Там, где приходится пилить много древесины, а также в сервисных организациях применяют автоматические станки для заточки пильных цепей. Они снабжены электроприводом, высокопроизводительны, обрабатывают зубья с большой скоростью и высокой точностью, одновременно выравнивая их по высоте. Механизм подачи звеньев избавляет от многочисленных однообразных ручных операций.

Значимыми параметрами, влияющими на выбор модели, являются:

  • потребляемая мощность;
  • скорость вращения головки;
  • вес, размеры;
  • создаваемый воздушный шум.

Станок- автомат для заточки пильных цепей разработан для массовой работы. Если потребность составляет одну-две операции в день- он не окупится.

Ручные станки

Для домашнего мастера или малого производства прекрасно подойдет ручной станок для заточки рабочих цепей бензопил.

Встречаются сложные устройства с рабочей головкой, крепящиеся на шину бензопилы. Не менее популярны простые оправки, надеваемые поочередно на каждое звено и направляющие движения напильника под заданным углом.

Принцип действия у них общий- оправки фиксируют затачиваемое звено и направляют движения напильника под необходимыми углами.

Преимуществом таких моделей служит их доступная цена, малая масса, скромные размеры. Их легко перевозить рядом с пилой, выполняя затачивание прямо на рабочем месте.

Заточка цепей на стационарных и мобильных станках

Стационарные заточные станки крепятся постоянно на верстаках или специальных основаниях в помещениях инструментальных участков или мастерских.

Они отличаются высокой точностью установки углов и стабильно качественной заточкой. Механизм подачи позволяет выполнить работу быстро и не требует от оператора множества однообразных движений. Он должен правильно закрепить несколько элементов цепи в механизме подачи. Далее потребуется настроить угол заточки цепи, высоту зуба и выставить на механизме подачи число зубьев. Он же будет менять шлифовальные круги по мере их износа. Все остальное электростанок сделает сам и подаст сигнал об окончании заточки.

В ручных станках все операции выполняются вручную:

  • ослабление натяжения цепи бензопилы;
  • фиксации звена в оправку;
  • заточка зуба напильником;
  • перемещение звеньев цепи.

Высокое качество заточки на ручном станке требует приобретения определенного навыка. Важным достоинством служит то, что демонтировать цепь с шины не требуется, заточку можно выполнить прямо на рабочем месте.

Устройство станка для заточки пильных цепей

Заточный станок предназначен для поочередной заточки зубьев цепей электро- и бензопил с использованием вращающегося абразивного круга. При этом линейные и угловые размеры режущих поверхностей у всех зубьев должны быть абсолютно одинаковы. Если заточка неравномерная, то при пилении возникает дополнительная нагрузка на цепь, появляется вибрация, а шину бензопилы может уводить в сторону. Поэтому рабочие механизмы и элементы конструкции станка должны с высокой точностью и стабильностью выдерживать заданные параметры заточки цепи.

Немного теоретической информации

Главные геометрические характеристики режущего зуба цепи:

  • угол наклона режущей кромки (A);
  • угол заточки (B);
  • профиль передней поверхности (C).

На станках для пильных цепей угол заточки устанавливается путем поворота устройства фиксации цепи на заданный угол (для большинства это 30º). На фабричных станках для этого используется градуированная шкала. Самодельные же обычно выставляются по транспортиру, шаблону или просто по новой цепи. Угол режущей кромки задается наклоном абразивного диска. Для этого у всех станков точильная головка устанавливается на поворотном шарнире. У заводских изделий этот угол выставляется в градусах по шкале. На самодельных станках используют достаточно простой способ: подгоняют наклон заточного диска по зубу с нормальной геометрией, а затем фиксируют головку винтовым зажимом.

Профиль передней поверхности зуба повторяет контур торца абразивного круга, который у специализированных дисков изначально слегка закруглен. На самодельных станках используют различные заточные диски вплоть до кругов от болгарки, режущие кромки которых в процессе тоже принимают округлую форму (пусть и не совсем нормативную).

Важным моментом при создании самодельного станка для заточки цепей является выбор диаметра заточного круга. Он должен соответствовать скорости вращения электродвигателя, т. к. от этого зависит линейная скорость абразива. При ее значительном превышении можно за несколько секунд раскалить и отпустить сталь зубца, а при слишком низких значениях будет заметно замедляться скорость заточки.

Для заточки цепей достаточно мощности двигателя в пределах 80÷100 Вт. Множество фабричных изделий авторитетных производителей (например, Oregon и Sadko) имеют двигатели по 85 Вт при 5000÷6000 об/мин. Чаще всего диаметр заточного диска у таких станков равен 100 или 104 мм, что соответствует линейной скорости 26–30 м/сек.

Конструкция и основные компоненты

Самодельные станки для заточки пильных цепей обычно копируют конструкцию и технические решения фабричных изделий. Это можно назвать применением стандартных решений, т. к. большинство заводских станков похожи друг на друга и состоят из одних и тех же функциональных узлов:

  • опорная станина;
  • поворотный стол;
  • направляющая цепи;
  • наклоняемая точильная головка;
  • шарнирное соединение станины и головки.

В самодельных станках станину изготавливают из толстой полосы или металлического профиля, часто используя для этого отрезки уголка или швеллера, найденные в металлоломе. В качестве поворотных столов выступают разнообразные приспособления с осью и винтовым фиксатором. Как правило, у них нет никакой шкалы, а угол заточки выставляется один раз по новой цепи.

Конструкция направляющих у всех примерно одинакова: две металлические пластины толщиной 2÷3 мм в форме шины бензопилы, стянутые между собой тремя-четырьмя винтами. Между собой они разделены шайбами, толщина которых чуть больше поперечного размера направляющего зуба. Откидной упор и устройство зажима цепи обычно подобны тем, что используют на фабричных станках. Шарнир точильной головки и устройство ее поворота самые разнообразные, т. к. их делают из подручных средств, чаще всего из деталей от старой авто- и сельхозтехники.

Установка угла наклона точильного диска обычно делается не по шкале (которой, как правило, нет), а по фактическому углу режущего зуба цепи. Для этого абразивный круг подводят к кромке зуба, аккуратно подбирая наклон так, чтобы край круга плотно прилег к кромке диска. После этого фиксируют головку стопорным винтом и устанавливают ограничитель глубины заточки, который представляет собой обычный винт с упорной пластиной.

Двигатели, ручки, задние кожухи дисков и возвратные пружины точильных головок у самодельных станков самые разнообразные, т. к. подбираются из подручных деталей и затем приспосабливаются к конструкции станка. Некоторые мастера вообще не используют ручки, наклоняя головку прямо за корпус двигателя.

Рейтинг лучших станков для заточки цепей

 Номинация
 место

 наименование товара

 цена
Рейтинг лучших станков для заточки цепей      1          6 650 ₽
     2          5 490 ₽
     3          2 350 ₽
     4          2 130 ₽

CHAMPION C2001

Рейтинг: 4.9

Мобильным приспособлением для заточки цепей электро- и бензопил является станок CHAMPION C2001. Китайское устройство весом 5,8 кг легко транспортируется, установить его можно за считанные минуты на надежном столе или слесарном верстаке. Фиксируется станок при помощи удобной системы крепления. Благодаря абразивному диску с меняющимся углом наклона можно обрабатывать не только основные зубцы, но и упорные резцы. Для точной настройки рабочей части имеется специальная шкала. Абразивный диск настраивается и по глубине заточки. Чтобы комфортно работать в плохо освещенных помещениях, производитель оснастил аппарат подсветкой рабочей зоны.

Пользователям нравятся не только технические параметры, небольшой вес и мобильность станка. Они отмечают и безопасность оператора во время заточки цепей.

  • мобильность и легкость;
  • подсветка рабочей зоны;
  • настройка угла и глубины заточки;
  • защитный кожух.

высокая цена.

Rezer EG235-CN

Рейтинг: 4.8

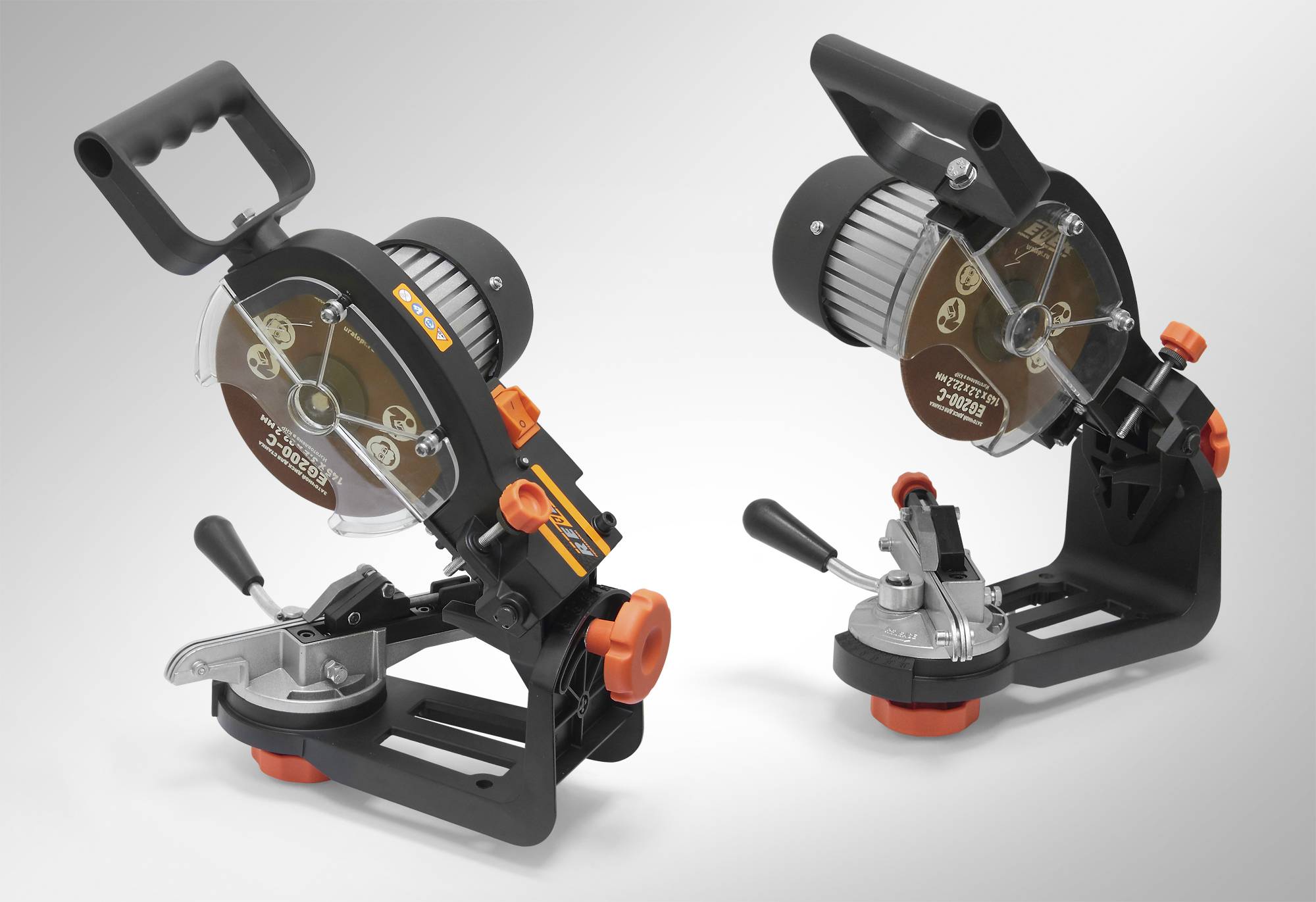

Очень тихой работой отличается российско-китайский станок Rezer EG235-CN. Эксперты и пользователи отмечают отсутствие вибрации во время работы. Но попал инструмент в наш рейтинг не только за комфорт и удобство, но и за качественное изготовление. Прибор несколько уступает победителю в весе (7,6 кг), но монтируется он на верстак также просто и быстро. Не требуется для изделия и сложного техобслуживания. Рабочая зона при необходимости может подсвечиваться, направляющие механизма зажима сделаны из надежной стали.

У отечественных пользователей есть несущественные замечания по поводу конструкции станка. Так не внушает доверия пластмассовая станина, не совсем удачно крепится защитный кожух, оставляет желать лучшего яркость подсветки.

  • качественное изготовление;
  • тихая работа;
  • простота в эксплуатации;
  • надежный механизм зажима.

мелкие конструктивные недоработки.

Souz TSS-60013

Рейтинг: 4.7

Легкость и компактность стали ключевыми факторами для попадания станка Souz TSS-60013 на третью строчку рейтинга. При весе 1,75 кг прибор без проблем переносится в сумке, а для фиксации его на столе есть в основании специальное отверстие. Небольшая мощность электродвигателя (160 Вт) компенсируется высокой скоростью вращения круга (7500 об/мин)

Эксперты обратили внимание на простой и удобный механизм настройки угла и глубины заточки.

Отечественным пользователям понравилась тихая работа, качественная сборка, отличный результат. Цепь удается заточить в домашних условиях всего за 5 минут. Защитный кожух из прозрачного пластика делает работу не только комфортной, но и безопасной.

  • доступная цена;
  • легкость и компактность;
  • высокая скорость вращения диска;
  • простой механизм настроек.
  • нет подсветки;
  • попадается бракованная продукция.

Vihr SZC-200

Рейтинг: 4.6

Еще одна отечественная разработка попала в наш рейтинг. Это станок Vihr SZC-200, который предназначен для заточки цепей электро- и бензопил. К плюсам аппарата эксперты относят ударопрочный корпус, надежно защищающий электромотор от повреждений. Кстати, на таком маленьком инструменте (вес 2,55 кг) установлен достаточно мощный (200 Вт) и оборотистый (6000 об/мин) двигатель. Надежность станка обеспечивается прочным литым основанием. Оператору не стоит волноваться по поводу безопасности, прозрачный кожух защищает глаза, руки и одежду от абразива и искр.

Владельцы бензопил отмечают доступную цену отечественного станка. С его помощью несложно заточить цепь, но не хватает подсветки рабочей зоны. А инструкция написана непонятным для обывателя языком.

Правила заточки зубьев

Используя самодельный станок, нужно строго соблюдать правила точения режущих кромок звеньев:

  • не нарушать геометрию зубцов (углы наклона, высоту ограничителя), которая была изначально задана в процессе их производства;
  • сохранять одинаковые размеры зубьев для качественного распила и получения ровных торцов деталей с минимальной шероховатостью;
  • угол атаки должен составлять 90 вдоль вертикальной осевой линии, а вдоль горизонтальной – от 10 до 30;
  • при ручном точении или доводке требуется применение круглого напильника или абразивных инструментов, позволяющих выполнять аналогичные операции.

Когда требуется заточка

Цепь следует наточить при появлении одного из негативных факторов:

  • снизилась эффективность резания;
  • для распила заготовки нужно прикладывать усилия большие, чем при работе с новой бензопилой;
  • мелкие опилки с оттенком темнее, чем при установке заточенной цепи;
  • при работе появляются вибрации, становится сложно удерживать пилу;
  • возникают проблемы с выниманием шины из запила;
  • увеличился расход топлива при выполнении одинакового объёма работ.

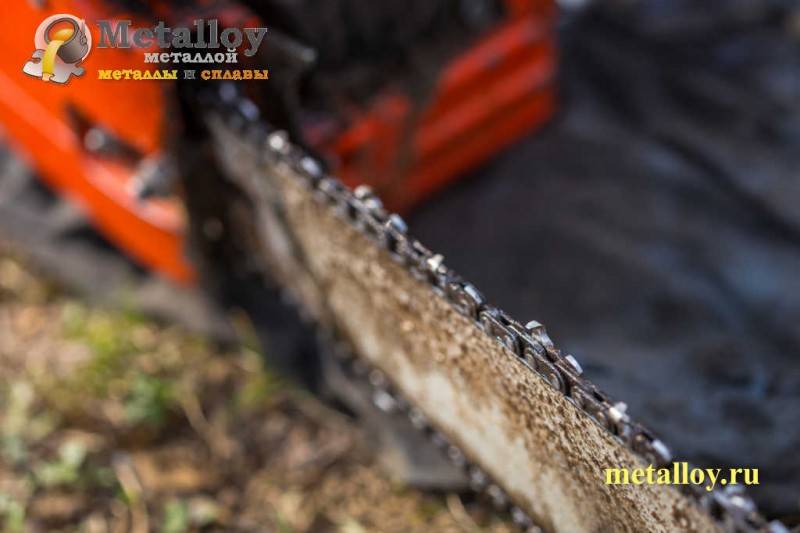

Затупленная цепь бензопилы

Форма зубьев цепи

При натачивании цепей своими руками важно сохранять форму зубцов, от которых зависит качество пиления. Наиболее популярной формой является Г-образная

Зубья по конструкции бывают правосторонние и левосторонние, которые крепятся к режущим звеньям цепи. Для сужения линии распила и экономии мощности применяют также приводные зубья.

Качественно формы зубьев бывают поперечными или продольными, отличаются углом атаки режущих кромок. По величине профиля бывают низко- или высокопрофильные.

ТОП-13 лучших станков для заточки цепей бензопил

ФотоНазваниеРейтингЦена
Автоматические станки
#1QPT ZS-325 5 / 5

1 – голос

#2STIHL USG 4.95 / 5

13 – голосов

#3OREGON 519789 4.9 / 5

7 – голосов

#4OREGON 620-230 4.85 / 5

1 – голос

Полуавтоматические модели
#1OREGON 220 590181 5 / 5

4 – голоса

#2КАЛИБР ЭЗС-220 4.95 / 5

3 – голоса

#3REZER EG85-CN 4.9 / 5

3 – голоса

#4ВИХРЬ СЗЦ-200 4.85 / 5

4 – голоса

#5Протон ТЭ-130 4.8 / 5

2 – голоса

Лучшие ручные станки
#1DDE GT010B (647-697)

5 / 5

#2OREGON 23736А

4.95 / 5

#3REZER HSB-303

4.9 / 5

#4CHAMPION C6500 4.85 / 5

1 – голос

Какой бы вы выбрали станок для заточки цепей бензопил или посоветовали?

Лучшие ручные станки

Данные изделия стоят недорого и используются, как правило, в домашних условиях. Их сложно применять в коммерческих целях, так как качество заточки не из лучших. Также нужно тратить много времени на работу с одной цепью.

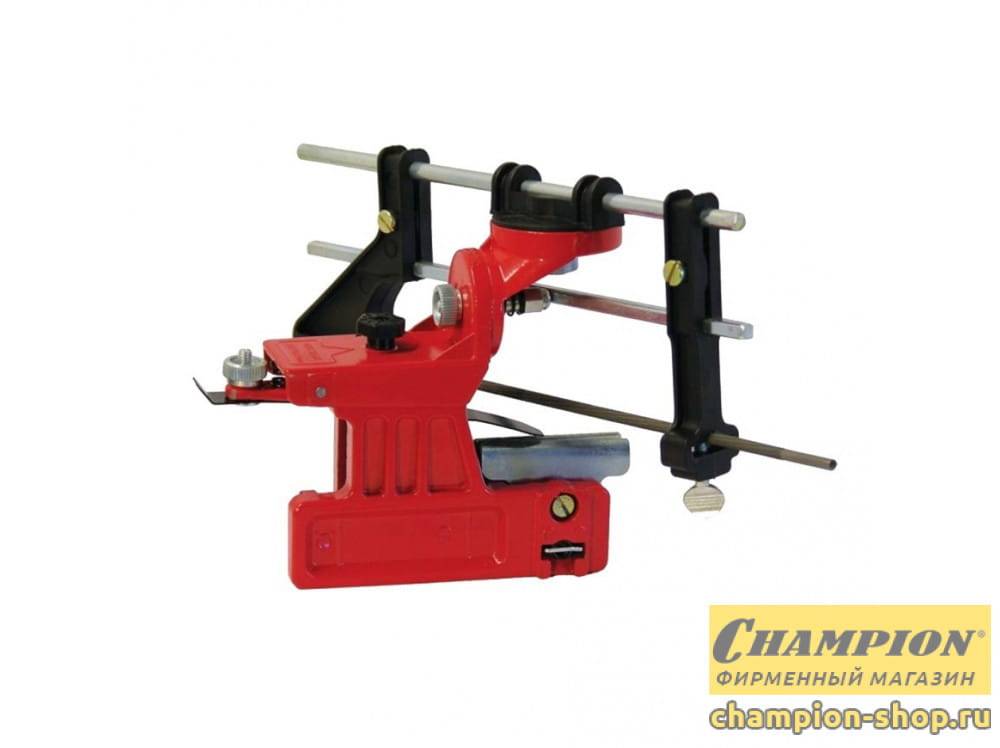

4. CHAMPION C6500

Сегодня это один из наиболее бюджетных станков, но качество сборки довольно высокое. Низкая цена обусловлена простой конструкцией. Это устройство рекомендуется покупать, если заточка цепей необходимо крайне редко. Изделие отличается массивным основанием, на котором находится несколько регулировочных винтов. Функционал минимальный, но этого достаточно для решения основной задачи.

CHAMPION C6500

Характеристики:

  • материал – металл;
  • наличие регулировочных винтов;
  • классический дизайн.

Плюсы

  • низкая стоимость;
  • простая и понятная конструкция;
  • относительно небольшие размеры.

Минусы

  • пользователи отмечают, что цепь плохо фиксируется;
  • точность заточки низкая;
  • практически нет регулировок;
  • отсутствуют дополнительные функции;
  • приходится тратить много времени на заточку.

CHAMPION C6500

Видео — Заточка цепи на бензопиле своими руками на станке CHAMPION

3. REZER HSB-303

Отличная модель, которая является отличным ответом зарубежным аналогам. Здесь используется классическая конструкция. Сама цепь крепится на специальной шине, поэтому не приходится ее снимать для заточки с другой стороны, что является важным преимуществом.

REZER HSB-303

Характеристики:

  • материал – металл;
  • вес 0,5 кг;
  • производство Китай, но по российской технологии;
  • размер 220х110х60 мм.

Плюсы

  • высокая надежность и универсальность изделия;
  • низкая цена;
  • рукоятка довольно удобная.

Минусы

можно использовать только круглые напильники.

REZER HSB-303

2. OREGON 23736А

Отличная модель для заточки цепей бензопил. Сборка находится в Италии, что обуславливает соответствие стандартам качества ЕС. Используется шина, поэтому нет необходимости менять положение цепи во время работы с ней. Предусмотрена шкала для контроля угла заточки. Также есть защелка, препятствующая смещению пильного материала во время его обработки.

OREGON 23736А

Характеристики:

  • производство Италия;
  • наличие качественного фиксатора;
  • есть шкала, позволяющая контролировать угол наклона;
  • классический дизайн.

Плюсы

  • качественный подъемный механизм;
  • высокая надежность и универсальное использование;
  • относительно высокая точность во время работы, если сравнивать с указанными выше аналогами;
  • небольшой вес.

Минусы

напильник в комплекте не поставляется, его нужно покупать отдельно.

OREGON 23736А

1. DDE GT010B (647-697)

Надежная модель, которую легко использовать. Цена относительно невысокая. Пользователи отмечают, что крепежный механизм позволяет надежно зафиксировать цепь. Режущая кромка делает заточку с высоким уровнем точности. Изделие рекомендуется для домашнего использования, когда заточка цепей необходимо нечасто.

DDE GT010B (647-697)

Характеристики:

  • классическое исполнение;
  • материал – металл;
  • низкий процент брака.

Плюсы

  • низкая цена;
  • простое и понятное использование;
  • легко найти напильники на рынке.

Минусы

напильник продается отдельно, не входит в комплект.

DDE GT010B (647-697)

По какой цене можно выгодно купить заточной станок для цепей бензопил

В таблице ниже представлены популярные марки автоматических и ручных заточных станков для цепей. Цены на всю продукцию указаны в рублях РФ.

Таблица 2. Примерные цены на заточные станки

Модель, тип станкаИзображениеСредняя цена (по состоянию на апрель 2018 г.), руб.
Станок автоматический заточной стационарный Oregon 51978931100
Станок для заточки пильных лент Stihl USG автоматический27200
Установка заточная автоматическая Brigadier Stihl USG 4P2089
Автоматический заточной станок Sadko SCS 85 стационарный1650
Ручной станок мобильный Patriot Garden PG-CFG с устройством крепления на шину1300
Ручное заточное устройство REZER HSB3031030
Установка ручная для заточки пильных лент CHAMPION C6500698

Уважаемые читатели нашего журнала! Предлагайте в обсуждениях ваши наработки по самостоятельному изготовлению заточных станков, а также оставляйте отзывы об использовании различных моделей.

Предыдущая Садовая техникаКак выбрать лучшую модель газонокосилки бензиновой самоходной – рейтинг 2020 года
Следующая Садовая техникаНа выручку садоводу: преимущества инструмента 2 в 1 для уборки картофеля и листвы

Более известные модификации заточных аппаратов

Самыми распространёнными из числа покупателей считаются последующие изготовители:

  • компания «Sthil»;
  • компания «Орегон»;
  • компания «Садко»;

Модель станка не оборудована поворотным механизмом и его уклон мотора зафиксирован в согласовании с консультациями компании «Sthil». Данный автоматический станок не рекомендовано использовать при проведении работ с цепями из твердых сплавов.
Компания «ОРЕГОН» изготавливает спецоборудование, различимое с предшествующей модификацией присутствием наиболее сильного привода и наиболее широким добавочным набором.

На сегодняшний день модель устройства «Oregon 519789» обладает улучшенной системой зажимных тисков, что облегчает эксплуатацию механизма. Тиски зажимные у агрегата располагают функцией поперечного передвижения.

Электропривод данного устройства обладает большой мощностью оборотов 2800 об/мин и электрической силой в 214 Ватт. Весит машина всего 6 килограмм.

Несколько моделей данного оснащения изготавливает компания «SADKO». Более популярной из них считается Sadko SCS-85 PRO. Настоящий аппарат содержит повышенную мощь привода.

Аппарат считается механическим и содержит особую клавишу, что дает возможность корректировать глубину заточки. У механизма модели существует особое колесо, предостерегающее противоположное передвижение цепи.

Изготовление разного ряда моделей предлагает фирма «MAKITA». Покупая устройство данного изготовителя, собственник приобретает высококлассную модель, которое проработает продолжительный период времени.

Данная модель имеет пониженную степень шумоизоляции и конкретную степень многофункциональности. С этим устройством возможно осуществлять точение и шлифование разных типов цепи.

«Протон ТЭ-130»

Выбирая, какой станок для заточки цепей бензопил лучше, обратите внимание на модель от еще одного украинского производителя. Масса компактного агрегата с алюминиевым корпусом составляет всего 2,2 килограмма

Наряду с легким весом владельцы к плюсам причисляют достойную мощность мотора (0,4 кВт) с оборотистостью 3000 вращений в минуту.

Модель рассчитана на эксплуатацию кругов размером 10/1 сантиметр. Владельцы указывают на то, что в комплекте идут три точильных диска, крепежные детали и специальные ключи. Еще одно достоинство ТЭ-130 – точная шкала рабочего столика. Среди минусов – отсутствие сервисного обслуживания на территории РФ.

Какие бывают станки для заточки и как выбрать?

Заточные станки для цепей можно поделить на две категории: профессиональные и любительские.

Профессиональные станки для заточки цепей:

Два именитых производителя цепей в мире: Stihl и Oregon…. И оба выпускают профессиональные модели заточных станков.

Штиль выпускает станок под названием STIHL HOS.

STIHL HOS

станок Sthil USG

Этот станок кроме цепей может затачивать диски для кусторезов, садовые инструменты и другие режущие поверхности. В отличие от станка USG не обладает поворотным устройством, наклон выставлен согласно рекомендациям Штиля.

Характеристик этого станка я не нашел, к сожалению. Могу только сказать, что производитель не рекомендует его использовать для заточки цепей у которых кромка шлифована и твердосплавных цепей. При его немаленькой цене он не может быть оптимальным выбором, на мой взгляд.

Sthil USG

У этого станка существует модификация обладающая лучшими характеристиками под названием Sthil USG.

Технические характеристики Sthil USG:
Рабочее напряжение:220 Вольт
Сила тока:1.3. Ампера
Мощность двигателя:0,18 кВт
Максимальные обороты двигателя:2800 об/мин
Уровень шума:75 дБ

OREGON 519789

Станок OREGON 519789 — профессиональный станок для заточки цепей.

hain-grinder-OREGON 519789

По сравнению со станками от Штиля он выгодно отличается большей мощностью и комплектацией. Раньше выпускался станок Oregon 32653 A, который был снят с производства, так OREGON 519789 является его усовершенствованной модификацией в которой стало с тисками работать проще, а так же на нем тиски двигаются в поперечном направлении. Так же в комплекте со станком OREGON 519789 в комплекте идут три абразивных диска различного диаметра для заточки различных типов цепей.

Характеристики станка OREGON 519789

Назначениедля пильных цепей
Тип станказаточной
Круг145×22 мм
Мощность214 Вт
Обороты2800 об/мин
Вес 6 кг
Гарантия12 мес.

Видео про станок OREGON 519789:

OREGON 542654

Еще один профессиональный станок от OREGON -542654.

OREGON 542654

Эта модель отличается от других профессиональных станков наличием гидроусилителя.  Угол у станка OREGON -542654 увеличен до 55 градусов. По заверениям производителя время заточки у этого станка снижено до 50%. Так же как и прошлый станок комплектуется тремя дисками.

Характеристики станка OREGON 542654

Назначениедля пильных цепей
Тип станказаточной
Круг145×22 мм
Мощность214 Вт
Обороты2800 об/мин
Вес 7,7 кг
Гарантия12 мес.

Бытовые станки для заточки пильных цепей

Теперь рассмотрим несколько бюджетных станков для заточки пильных цепей:

Станок для заточки цепей Prorab 6510

Prorab 6510

У этого станка есть модификация 6511, которая имеет большую мощность. Станок имеет привлекательную цену и подойдет для заточки цепей в домашних условиях.

Характеристики станка PRORAB 6510

Назначениедля пильных цепей
Тип станказаточной
Круг100×10 мм
Мощность130 Вт
Обороты2800 об/мин
Вес 7,7 кг
Гарантия12 мес.

Заточное устройство для пил Калибр Мастер ЭЗС-90М

Калибр Мастер ЭЗС -90М

Характеристики станка Калибр Мастер ЭЗС-90М
Назначениедля пильных цепей
Тип станказаточной
Круг100×10 мм
Мощность90 Вт
Обороты4000 об/мин
Вес2 кг
Гарантия12 мес.

Champion C2000

Один из самых популярных непрофессиональных станков для заточки цепей- Champion C2000.

Champion_C2000

Этот станок для заточки цепей пользуется заслуженной популярностью благодаря хорошему качеству, отличной функциональности и невысокой цене. Высокое количество оборотов по сравнению, к примеру с Калибром ЭЗС-90М позволяет заточить цепь качественнее и быстрей.

Характеристики станка Champion C2000

Назначениедля пильных цепей
Тип станказаточной
Круг105×10 мм
Мощность85 Вт
Обороты4800 об/мин
Вес2 кг
Гарантия12 мес.

Рейтинг заточных станков 2020

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

  • Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
  • Качаем воздух литрами: лучшие масляные компрессоры 2020

Модели заточных станков для цепей бензопил: мощность свыше 200 Вт

№ 4 — Союз ТСС-60013

Союз ТСС-60013 Этот станок — настоящая находка для того, кому часто требуется затачивать цепи для бензопил. Он мощный, надежный и стоит совсем недорого. К тому же его просто отрегулировать и удобно использовать.

Мощность именно этого варианта составляет 220 Вт, частота вращения круга — 7500 об/мин. На нее можно установить круг диаметром 10 см, а посадочный диаметр равен 10 мм. Устройство оснащено удобными и очень простыми регулировочными механизмами и позволяет легко задать нужные параметры, идеально подходящие для затачивания конкретного изделия. При желании станок можно надежно закрепить на верстаке или в другом месте.

Пользователи, успевшие попользоваться этой моделью, пишут, что ее легко и просто настроить. Она не сильно шумит, не займет много места, стоит дешево и справляется со своей задачей на все 100. Но качество сборки оставляет желать лучшего. Стоимость начинается от 2100 рублей. Рекомендована к покупке.

Плюсы

  • низкая стоимость
  • большая мощность
  • простота настройки
  • компактность
  • симпатичный внешний вид
  • отлично точит

Минусы

не лучшее качество сборки

Цены на заточной станок Союз ТСС-60013

Союз ТСС-60013

№ 3 — Champion C2001

Champion C2001 Станок бытового типа в средней ценовой категории. Он подходит не только для заточки цепей, но пригодится для повышения остроты и других режущих предметов. Он активно используется в быту.

Мощность — 230 Вт, диаметр круга, используемого для точения — 145 мм, посадочный — 22,2 мм. Частота вращения заточного круга составляет 3000 оборотов за одну минуту.

Это «китаец», которого выбирают покупатели за большую мощность. Но он не отличается высоким качеством сборки. Диски, идущие в комплекте, ненадежны, и их сразу стоит менять. В обслуживании прост, двигатель установлен неплохой. Устройство подойдет только для бытового и нечастого использования. Стоимость — почти 7 тысяч рублей.

Плюсы

  • хорошие характеристики
  • большая мощность
  • простое обслуживание
  • для использования в быту

Минусы

  • дорогой
  • не лучшее качество сборки

Цены на заточной станок Champion C2001

Champion C2001

№ 2 — Калибр ЭЗС-220

Калибр ЭЗС-220 Этот точильный станок был создан специально для заточки цепей как для электрических, так и для бензиновых пил. Мощность двигателя устройства 220 Вт, а диаметр заточного круга — 10 см (используется абразивный диск). Частота его вращения составляет 7500 оборотов за одну минуту. Заточный диск легко обработает металл и сделает цепь снова эффективной при распиле дерева. Посадочный диаметр 10 мм.

Конструкция модели продумана до мелочей: надежное основание, обеспечивающее максимум устойчивости, делает его использование безопасным. Также модель можно дополнительно закрепить на верстаке при помощи болтов. Кстати, этот станок оснащен прозрачным защитным экраном — он позволит наблюдать за процессом, но не оказаться обсыпанным стружкой.

Пользователи пишут, что модель действительно без труда справляется с заточкой цепей, очень проста в управлении и дешево стоит. Особого навыка по заточке цепей иметь не нужно, чтобы воспользоваться этим устройством — главное перед этим изучить хотя бы какое-то руководство по использованию. Стоимость — от 2150 рублей.

Плюсы

  • есть защитный экран
  • хорошо точит цепи
  • низкая цена
  • простое управление
  • надежный

Минусы

  • есть вибрация диска
  • бытовая, а не профессиональная модель

Цены на заточной станок Калибр ЭЗС-220

Калибр ЭЗС-220

№ 1 — Вихрь СЗЦ-200

Вихрь СЗЦ-200 Мощный и при этом совсем недорогой вариант на металлическом основании, который отлично справится с задачами по заточке цепей для пил. Мощность двигателя составляет 200 Вт, модель имеет посадочный диаметр 10 мм. А диаметр используемого в работе круга равен 10 см. Частота вращения — 6000 оборотов в минуту.

Легкая, функциональная и надежная модель, которая обойдется покупателю в совсем небольшую сумму. Но подготовить ее к работе непросто, если верить отзывам покупателей. А когда устройство настроено правильно, оно с легкостью заточит и цепи, и напильники, и другие необходимые в быту предметы. К сожалению, покупатели отмечают, что некоторые элементы конструкции люфтят, а также модель нужно немного дорабатывать под себя. В целом, учитывая низкую стоимость, это отличный станок. Стоимость — от 2000 рублей.

Плюсы

  • отличное качество заточки
  • дешевый
  • мощный
  • универсальный
  • компактный и легкий

Минусы

  • требует доработки
  • могут быть люфты
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
