Смесь для светящейся тротуарной плитки

Технология производства светящейся тротуарной плитки

производство светящийся плитки

У такой плитки есть своя технология изготовления. Например, в процессе ее создания используются флуоресцентные соединения.

Особенности производства плитки с люминофором

особенности производства

Технология изготовления светящейся брусчатки предполагает применение специальных флуоресцентных соединений, похожих на фосфор. Эти вещества могут иметь искусственное или органическое происхождение.

Синтетические добавки выполнены в форме кристаллических фосфатов. Такие же элементы применяются в производстве электронно-лучевых трубок.

Органические компоненты изготавливаются из особых красок, в которых содержится люминофор.

Светоплитка изготавливается с помощью технологии вибролитья. В рабочий состав добавляется люминесцентный элемент. После этого ингредиенты тщательно перемешиваются и помещаются в формы на вибростоле.

В ходе трамбовки раствор цемента твердеет. Для этого требуется около 4 дней. После застывания получается ровное изделие необходимой формы.

Заключение

С наступление темноты, прогуливаясь по саду, вы в одночасье переместитесь в сказку. Есть что-то таинственное и волшебное в этой дизайнерской уловке.

Украсив, таким образом, свой участок или придомовую территорию, ваш дом выделится среди однообразных соседских угодий. И кто знает, может именно ваш дом будет виден из космоса.

Подготовка к покраске

Плитка из бетона прочная и долговечная, но на ней со временем могут появляться дефекты. Перед покраской их следует устранить, чтобы добиться лучшей адгезии (сцепления) с краской. Может пригодиться кислотная протрава, которая немного разъедает бетон, делает его более пористым, тогда краска легче проникает в более глубокие слои.

Чистка тротуарного покрытия перед покраской.

Кроме того, перед началом работ нужно тщательно очистить всю поверхность — на ней могут быть песок, мусор, грязь. Лучше сделать это с помощью пылесоса для наружных работ. После очищения и мытья поверхность должна высохнуть.

Изготовление своими руками

Небольшое количество материала можно изготовить самостоятельно в домашних условиях. Чтобы сократить финансовые затраты, можно обработать стандартную плитку люминесцентным покрытием.

Более трудоемкое и затратное решение — изготовление устройств на основе светодиодов.

Люминесцентная

Производство брусчатки люминесцентного типа своими руками предполагает следующие этапы:

• покупка готовых деталей ФЭМ, независимо от размеров и формы;
• нанесение на плитку специальных смесей;
• укладка покрытия.

Нанесение люминесцентной смеси выполняется по следующей схеме:

1. Для начала поверхность обрабатывается грунтовкой, которая предотвратит впитывание люминофора в структуру брусчатки.
2. Затем наносится компаунд на основе лака, полимерной смолы и силикона, смешанный со светящимся порошком.
3. После этого наносится быстросохнущий лаковый слой. При этом рекомендуется отдавать предпочтение износостойким составам.

Выбирая люминофорную смесь, необходимо обратить внимание на следующие моменты:

• порошковые составы обладают высокой стойкостью к воздействию растворителей;
• готовые составы тоже не боятся растворителей и влаги;
• средства, содержащие катализаторы, обеспечивают голубое, зеленое или желтоватое свечение.

Специалисты отмечают, что светлые красящие составы могут усиливать яркость свечения. При этом лаки для нанесения финишного слоя не должны иметь в своем составе ультрафиолетовых фильтров. Соответствующую информацию можно найти на упаковке продукции.

Светодиодная

Самостоятельно сделать осветительные устройства в виде тротуарной брусчатки можно с помощью 2 способов:

• поместить лампочки в эпоксидную смолу, залитую в форму, и подождать ее застывания;
• установить светодиоды в корпусе из прозрачного пластика или стекла со съемной крышкой или днищем.

Прочность смол на основе полимеров сравнима с бетонными смесями марки М700. Прозрачность материала можно подобрать путем подбора элементов. Заливочные формы можно приобрести практически в любом магазине строительных товаров.

В качестве корпуса для брусчатки можно использовать промышленные стеклоблоки. Эти изделия являются полыми внутри, поэтому можно в их нижней части просверлить несколько отверстий для лампочек, либо установить вместо какой-либо стороны полимерную или металлическую крышку. Для фиксации лампочек можно воспользоваться герметиком или полимерной смолой. Плата и датчики (если нужно) могут устанавливаться внутри или снаружи корпуса.

Средняя стоимость прозрачных стеклянных блоков — 120-140 руб. Если заблаговременно приобрести все комплектующие, можно изготовить плитку с солнечными батареями.

5 этап – Технология укладки тротуарной плитки

Пошаговая инструкция

1. Установка бордюра для тротуарной плитки или поребрика

Назначение бордюрного камня – обозначать дорожку и защищать плитку от расползания. Но есть примеры выкладки тротуарной плитки без бордюра.

Укладка тротуарной плитки без бордюраПодрезка плитки для укладки без бордюра

Установка бордюра производится на выровненное основание. Для большей надежности его укладывают на бетонное основание (бетонный замок).

Установка бордюра для тротуарной плиткиУстановка бордюра для тротуарной плитки – схема

Можно установить пластиковый бордюр для плитки

Пластиковый бордюр для тротуарной плиткиУстановка пластикового бордюра для тротуарной плитки

Бордюр может быть установлен вровень с плиткой или выступать на несколько см. Рекомендуется укладывать плитку чуть выше поребрика (бордюра) на 5 мм, это зазор на усадку.

Монтаж бордюра для тротуарной плитки (поребрика) – схемаБордюр и поребрик для тротуарной плитки – схема

2. Подготовка основания под тротуарную плитку

Выделяют три вида основания:

укладка тротуарной плитки на песокУкладка тротуарной плитки на песок.

В этом случае расстояние между бордюрами (или натянутой нитью при их отсутствии) заполняется песком. Высота песчаного слоя составляет 50-60 мм. Перед работой песок поливают водой с использованием распылителя и оставляют немного просохнуть. Далее его выравнивают и трамбуют. Выкладка производится на влажный, но не мокрый песок.

Укладка на цементно-песчаную смесьУкладка на цементно-песчаную смесь.

На подготовленное на пятом этапе основание, укладывается второй слой песка (30-40 мм), на который укладывается арматурная сетка. Сверху сетка засыпается смесью песка и цемента в соотношении 1:4.

Укладка на бетонное основаниеУкладка тротуарной плитки на бетонное основание.

Состав «пирога» показан на схеме.

Рекомендуем. Подробное описание, – два варианта: устройство новой бетонной основы и на старое (существующее) бетонное основание.

Примечание. Выкладка плитки на бетон не лучший вариант. Это связано с тем, что бетонное основание не пропускает влагу. Вода задерживается между бетоном и плиткой и при минусовых температурах приводит к деформированию дорожки.

3. Выкладка плитки

Простые правила для качественной и эффективной работы.

Как правильно укладывать тротуарную плитку:

плитка выкладывается от нижней точки в сторону повышения;

кладка ведется методом от себя. Т.е., выполняя работы, мастер движется по уже уложенной дорожке, чтобы не повредить утрамбованное и выровненное основание;

установка плитки круговым способом начинается от центра рисунка.

Установка плитки круговым способомУкладка плитки кругом

начало монтажа приходится на оптически видимую границу, т.е. на то место, куда первым делом падает взгляд: входная дверь, крыльцо, веранда, беседка и т.п.

плитка раскладывается не ровными рядами, а по диагонали. Так проще выравнивать горизонталь.

Приступая к укладке, первым делом натягивают шнур по ширине дорожки, и по нему ровняют первый ряд плитки. Горизонталь следует проверять уровнем каждые 2-3 ряда.

“Посадка” тротуарной плиткиПлитка укладывается в предназначенное для нее место и устанавливается точно путем легкого постукивания по ней резиновым молотком. Если плитка проваливается под нее подсыпается песок или смесь.

Зазор между тротуарной плиткой обычно составляет 2-3 мм (достаточно для ухода воды). Точные зазоры выдерживаются с помощью крестиков (но, это теория, на практике не встречается).

Ограничители (дистанционные замки) тротуарной плиткиНекоторые производители предусмотрели наличие ограничителей (дистанционных замков) на плитке, позволяющих выполнять укладку без применения дополнительных приспособлений на одинаковое расстояние друг от друга.

Материал подготовлен для сайта www.moydomik.net

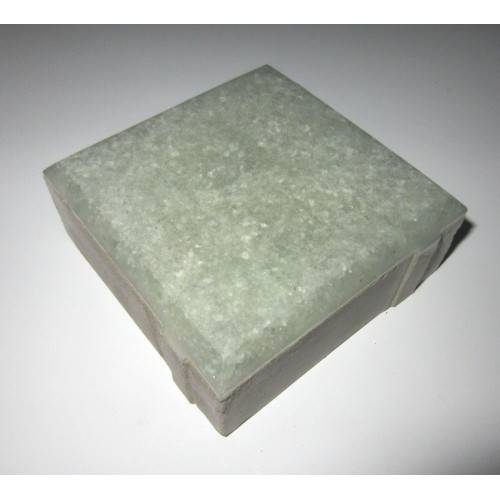

Светящаяся тротуарная плитка

Появилась новая технология – тротуарная плитка, светящаяся в темноте. Установка такой плитки, позволит обозначить границы и обезопасить движение по дорожке в темное время суток. Светящаяся краска наносится поверх плитки и является абсолютно безопасной для пользователей и почвы.

Светящаяся тротуарная плиткаСветящаяся в темноте тротуарная плиткаТротуарная плитка, покрытая светящейся краской

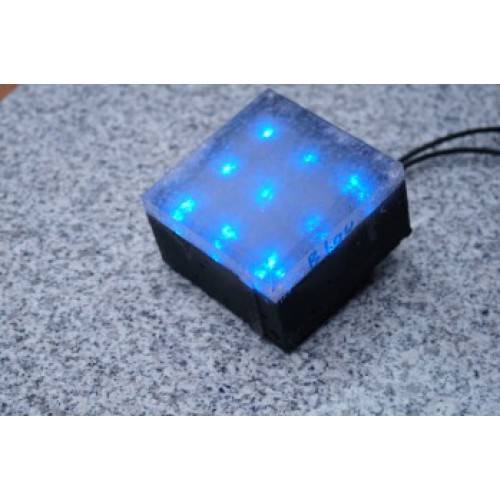

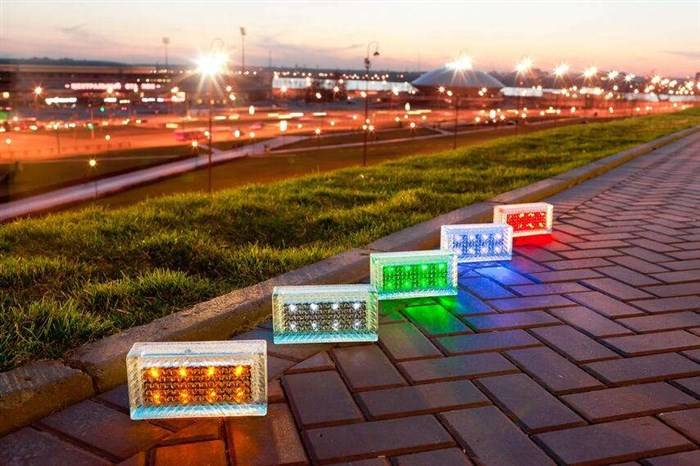

Еще один вариант декоративной подсветки дорожки – светодиодная тротуарная плитка. В этом случае, в процессе укладки монтируются блоки-кирпичики – светодиодные светильники, работающие от электричества или солнечных батарей.

Светодиодная тротуарная плиткаСветодиодные светильники в тротуарной плиткеСветодиодные фонарики для тротуарной плитки

Изготовление своими руками

Сделать брусчатку, излучающую свет, можно самостоятельно. Изготавливается светящаяся тротуарная плитка своими руками по определенной технологии. Для того чтобы получился качественный материал следует знать некоторые нюансы. Например, специальные формы перед заливкой должны смазываться специальным раствором. Состав имеет следующие пропорции — на 1,5 л воды берется 50 г масла. Масло с водой нужно хорошо перемешать и взболтать. Такая смазка облегчает процесс распалубки, а также делает форму пригодной для дальнейшего применения — намного легче очищается от раствора.

Люминесцентная

Для изготовления плитки понадобится бетономешалка. Перед началом работы барабан следует ополоснуть водой (достаточно будет 1 ведра), после чего берется необходимое количество инертных материалов (песка, цемента), а также светящихся составов — пластификаторов и люминесцентных веществ.

Приготовление составов осуществляется по отдельности и только в готовом виде происходит их соединение. Пропорции пластификатора к общей массе сухой смеси составляет 0,5%, а у вещества люминесцентного — 2%:

• Пластификатор не применяется в сухом виде, его следует смешивать с горячей водой до полного растворения. Сухая смесь засыпается постепенно, небольшими порциями — на 1 л воды температурой 70-80°С берется 200 г пластификатора.
• Минеральный фосфоресцирующее вещество — люминофор — образует сложное соединение из алюмината стронция, иттриема, легированного европиема. Для получения сверхмелкого порошка смесь подвергается термической обработке. После воздействия высокой температурой проходит еще несколько стадий переработки. В итоге порошковидная масса имеет желтый, серый, белый или зеленый оттенки. Другие цвета достигаются путем добавления в смесь присадочных красителей. Готовый порошок в количестве 800 г растворяется в 3 л воды температурой 70-80°С.

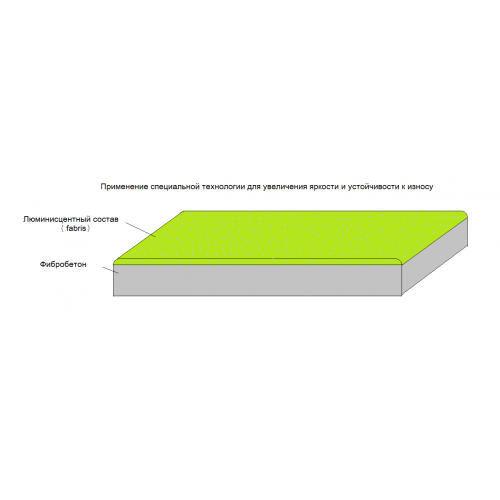

Чтобы снизить расходы на светящейся в темноте, необходимо осуществлять заливку в 2 слоя:

• Нижний слой должен состоять из смеси песка и цемента.
• Верхний — светящийся порошок. Использование люминесцентного вещества обеспечивает глубокую пропитку декоративного верхнего слоя. Такое покрытие устойчиво к неблагоприятным атмосферным воздействиям, а светящийся эффект не имеет срока давности.

При замесе бетона необходимо четко придерживаться технологии, тогда качество готовой тротуарной плитки будет высоким. Прочный раствор получится, если соблюдать следующие пропорции — на 100% цемента 70% воды с растворенными пластификаторами и люминофором. Производственный процесс осуществляется на вибростоле, на котором размещаются заполненные формы. Утрамбованный цементный раствор затвердевает при естественных условиях в течение 4 суток. Перед заливкой второго слоя — цветного люминофора — поверхность грунтуется. Защиту создает бесцветный износостойкий лак, которым покрывается светящееся вещество.

Светодиодная

Более распространенным является способ, когда в качестве источника света используются светодиоды, которые могут питаться как от сетевой энергии, так и от солнечных аккумуляторных батарей. Декоративные встраиваемые светильники в тротуарную плитку состоят из коробочки, в которую вмонтированы светодиоды.

Совет! В основном такая продукция изготавливается в заводских условиях, но для умельцев под силу сделать светильник в тротуарную плитку в домашних условиях.

Для светящейся тротуарной плитки технология укладки ничем не отличается от стандартной. Такая брусчатка может применяться как источник дополнительного освещения придомовой территории в ночное время суток. Кроме уличного назначения брусчатку можно укладывать внутри помещения, где основанием служит бетонный пол. Вполне возможно создавать светящийся теплый пол, от которого будут работать светодиоды.

Какой бы ни был выбран вариант брусчатки с излучающим эффектом, он всегда будет смотреться выигрышно как на придомовой территории, так и в любом другом месте. Такой способ декорирования может применяться для обозначения подъездных путей или зоны отдыха.

Приготовление светящейся смеси для тротуарной плитки

Основную часть детали – светящуюся поверхность наносим в виде вязкой смеси, которая готовится из клеевой основы, можно эпоксидной, полиуретановой, акриловой, силикатной. Расход люминофора составляет не менее 200 г порошка на килограмм смеси из клея, отвердителя и наполнителя. В смесь добавляется не менее 50 г тонера. Все компоненты смеси нужно очень тщательно перемешать миксером, и только потом вводить отвердитель и перемешивать повторно.

Для окрашивания светящейся смеси лучше всего использовать фирменные специальные тонеры, любые самодельные красящие добавки должны проверяться на небольших количествах светящейся смеси. Но даже в этом случае для получения однородного цвета светящегося покрытия смесь следует очень тщательно вымешивать в течение 20-30 мин.

На торцы тротуарной плитки укладывают опалубку из листов ПВХ, после чего заливают светящейся смесью слоем в 5-6 мм и оставляют в сухом проветриваемом месте до застывания слоя. При желании слой можно разделить на несколько секторов, и залить каждый участок смесью определенного цвета.

Заключение

С наступление темноты, прогуливаясь по саду, вы в одночасье переместитесь в сказку. Есть что-то таинственное и волшебное в этой дизайнерской уловке.

Украсив, таким образом, свой участок или придомовую территорию, ваш дом выделится среди однообразных соседских угодий. И кто знает, может именно ваш дом будет виден из космоса.

Светодиодные элементы в тротуарной плитке

Как таковой плиткой такие элементы назвать нельзя, это скорее элементы имитирующие форму обычной тротуарной плитки. Чаще всего изготавливаются из высокопрочного стекла или имеют прочный металлический корпус и верхнюю грань, выполненную из пластика или стекла.

Внутри такой «плитки» находятся один или несколько светодиодных элементов. Источником питания для светодиодных элементов может быть заряжаемый в дневное время от солнечной энергии аккумулятор или электрическая энергия, подаваемая по проводам от розетки.

Если рассмотреть конструкцию световых элементов с сетевым питанием, то надо иметь в виду, следующие особенности:

• Провода электропитания должны быть проложены заранее, до момента укладки основной бетонной тротуарной плитки,
• Для нормальной работы системы освещения необходимо приобретение, установка и наладка блока питания и контроллера,
• В самих световых элементах возможно установка, как светодиодных монохромных источников, так и полихромных светодиодов, которые могут менять цвет свечения в зависимости от вашего желания или по определенному алгоритму, заложенному в программу контроллера.

К сожалению, все вышеперечисленные электротехнические элементы очень чувствительны к погодным изменениям (температурные перепады, влажность и т.д.). В связи с чем ресурс бесперебойной работы таких элементов редко превышает 3-4 года

Если же вам более интересен вариант питания светодиодных элементов от солнечных батарей, то конструктивные особенности у таких элементов несколько другие:

1. В корпусе необходимо установить светочувствительный элемент, который в дневное время должен аккумулировать световую энергию и передавать ее для хранения на аккумулятор,
2. Также там должен быть установлен датчик освещения и при необходимости датчик движения, которые должны включать светодиоды при наступлении темноты или при нахождении вблизи него движущегося объекта,
3. Светодиодные элементы должны быть соединены в единую цепь в другими электротехническими элементами,
4. Стоит отметить что, как и в случаи с сетевой системой питания данная схема так же очень чувствительны к погодным катаклизмам и гарантированный срок службы такой тротуарной плитки обычно не превышает 2-3 года.

Все элементы для самостоятельного монтажа таких элементов освещения легко приобрести в отечественных и зарубежных интернет магазинах.

В качестве корпуса можно использовать, производимые промышленным способом, стеклоблоки. Можно также изготовить корпус светящейся тротуарной плитки своими руками с помощью полимерных смол.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Франшиза ЛУНА — плитка, светящаяся в темноте: цены, отзывы и условия в России, сколько стоит открыть франшизу ЛУНА в 2021 году на Изготовление такого материала подобно производству декоративного камня, к тому же, он отлично выглядит и светлое время суток. Спрашивайте, я на связи!

Производство плитки с люминофором

Раз уж разговор зашел о плитке «Луна», светящейся в темноте, начнем с материала, в состав которой входит люминесцентное вещество – люминофор. Существуют люминофоры неорганические (в основном, они относятся к кристаллофосфорам) и органические. Первые применяются в люминесцентных лампах и электронно-лучевых трубках, вторым нашли применение в производстве ярких флуоресцентных красок. Разновидностей люминофоров существует несколько, в том числе и фотолюминофоры. Вот они и обладают свойством сохранять накопленную энергию, отдавая ее в последующем свечением, в видимом нашему глазу диапазоне.

На этом закончим экскурс в природу люминофоров и поговорим о производстве светящейся тротуарной плитки. Изготавливается она способом вибролитья. Технология практически ничем не отличается от обычной технологии производства. Единственное отличие заключается в добавлении в бетонную смесь пластификатора и люминесцентного вещества в виде раствора. Раствор готовится из расчета 800 г вещества на 3 литра горячей воды. Смесь в бетономешалке перемешивается до однородного состояния и разливается по формам. В целях экономии достаточно дорогого люминесцентного вещества рекомендуется половину формы заполнять обычной бетонной смесью, а вторую половину – смесью с люминофором. Все равно, кроме землероек и червей, эту светящуюся красоту снизу никто не оценит.

В процессе смешивания в бетономешалке люминесцентное вещество пропитывает всю смесь полностью. Атмосферные осадки не способны вымыть люминофор из состава изделия, и оно не потеряет способности излучать свет очень длительное время. Не боится и истирания.

После застывания светящаяся тротуарная плитка с люминесцентным веществом мало чем отличается от обычной. При дневном свете свечения практически не видно, оно становится заметным после захода солнца. В темноте максимальное по яркости свечение длится около одного часа, затем интенсивность его постепенно снижается. Всего свечение с разной интенсивностью продолжается около 8 часов. Любопытно, что накапливающееся в атмосфере статическое электричество способно продлить время непрерывного свечения люминофора.

Производители утверждают, что люминофор сохраняет свои свойства до 200 лет. Так что (теоретически, никто ведь на практике не проверял) плитка будет освещать путь даже нашим правнукам.

Укладка производится на песчаную подушку с помощью резиновой киянки. Люминофором пропитан весь верхний слой, так что киянкой можно действовать смело. Виброплита не потребуется – объем работы маленький. Сначала плитку раскладывают в соответствии с дизайн-проектом, в темноте проверяют правильность раскладки, подсвечивая при необходимости, и только потом укладывают окончательно.

Толщина выпускаемого материала от 40 до 80 мм. Базовый цвет – зеленый. Выпускается плитка с красным, оранжевым, желтым, розовым и голубым свечением. Интенсивность и продолжительность свечения у каждого цвета разная, это зависит от свойств люминофора. Разнообразие выпускаемых цветов дает возможность создавать оригинальный световой дизайн.

Где наладить свой бизнес?

-Небольшой цех от 20 кв.м.

Что потребуется для начала бизнеса?

Для освоения технологии производства светящейся тротуарной плитки не потребуется дорогостоящего инвентаря и спец.оборудования.Оснащения для бизнеса. Понадобится вибростол. Мощность не имеет значения. Можно найти недорогое оборудование от 12 тыс. руб. Подойдет даже не новый вибростол, например, с сайта Avito. Лопата, весы и емкости.Сырье. Литьевая смола+светящаяся полимерная крошка.Формы для тротуарной плитки. Формы подойдут любые пластмассовые. Приблизительная стоимость одной формы около 80 руб./шт. от производителя.Электричество: 220вольт. Бизнес уникальный – производить плитку можно под заказ, имея небольшой товарный запас. Таким образом, для производства плитки Луна не нужно больших площадей.

Технология изготовления тротуарной плитки Луна.

Манипуляции достаточно простые.

Первый этап – приготовление смеси.Второй этап – заливка в форму.Третий этап – вибрирование.Четвертый этап – распалубка.

Время на изготовления партии брусчатки около 30 минут.

Продвижение бизнеса.

Данная бизнес идея не требует больших вложений в рекламные проекты. Рассказать потребителю о новом продукте на рынке тротуарной плитки можно без особых вложений. Можно даже не прибегать к рекламе на щитах и баннерах. Тротуарную плитку Луна рекламируют тут же возле цеха или дома, где её производят посредствам выставочного стенда с образцами плитки. Для рекламы продукта подойдут растяжки на подъезде к частному сектору или строящемуся посёлку. Для рекламы подойдут журналы и газеты, рубрика «строительство и отделка».

Производство тротуарной плитки: доходный бизнес.

Один мой знакомый начал изготавливать брусчатку, когда ещё жил в старом доме – развалюхе, который достался ему от родственников. Постепенно, на месте старого дома образовался красивый трёх этажный дом с балкончиками и двумя гаражами. Все это время мой знакомый изо дня в день занимался тем, что привозил сырье, разгружал, что-то там делал. Возле его дома постоянно останавливались грузовички, хорошие иномарки. А потом появилась бригада рабочих. И знакомый этот теперь ходит в чистом, сам мешки не грузит.

Производство тротуарной плитки всегда дело выгодное. Требуются небольшие инвестиции, что бы производить востребованный продукт. Вложив от 80 тыс. руб., можно вернуть в несколько раз больше уже через несколько месяцев.

Луна может обходиться от 2500 руб. за кв. м. Продажная стоимость продукта 3500-4500 руб. за кв. м. Ваш покупатель получит полноценную светящуюся дорожку вдоль дома всего за 7 — 10 тыс. руб. Учитывая, высокий спрос и низкую насыщенность рынка, продукт будет достаточно востребован. Доход гарантирован 100%

Подробный бизнес план можно составить ориентируясь на собственные условия и масштабы деятельности. Данный бизнес подходит начинающему предпринимателю и уже действующему для расширения предлагаемого ассортимента.

Подробнее о светящейся плитки Луна на сайте разработчика технологии.

Достоинства и недостатки окрашивания

Использование специальных красок для дорожек и площадок — простой и эффектный способ декоративной отделки.

У окрашивания тротуарной плитки есть ряд преимуществ:

Дизайн участка тротуарной плиткой.

• возможность быстро и недорого преобразить ландшафтный дизайн;
• универсальность — такой метод можно использовать для тротуарной плитки практически на любом участке;
• возможность обеспечить качественную защиту плитки от любых негативных воздействий окружающей среды (морозов, атмосферных осадков, влажности и перепадов температур), а также от механического повреждения;
• увеличение срока эксплуатации плитки;
• простота технологии — позволяет выполнять работы своими руками, без привлечения специалистов со стороны.

Кроме того, окрашивание брусчатки позволяет сделать плитку менее скользкой после дождя или при заморозках в холодное время года.

Но такой метод отделки имеет и недостатки:

1. Дополнительный расход времени и сил. Даже при невысокой трудоемкости работ и на участке небольшой площади на окрашивание уйдет как минимум несколько дней. При этом проведение работ потребует применения дополнительных защитных средств — респираторов и очков, поскольку пары используемых составов могут выделять вредные вещества.
2. Необходимость обновления, несмотря на долгий срок службы покрытия. В среднем работы должны проводиться раз в 8-12 лет. Но это касается плитки на участке. Покрытие на улице, где за день проходит большое количество людей, придется перекрашивать чаще.

Особенности светодиодной плитки

Светодиодная плитка является самым доступным вариантом брусчатки, испускающей свечение. Это светильник особой формы. Он изолирован от влаги. Светодиодные лампочки внутри него монтирую парами. Также в наличии два варианта источника электричества:

1. солнечные батареи;
2. шнур для подключения к электрической сети.

Стационарные варианты дополняются контроллерами. Они отвечают за своевременное включение и отключение освещения.

В саду наиболее востребована классическая форма: встроенный аккумулятор. Датчик уровня освещенности не позволит работать прибору в не экономичном режиме. Модели с сетевым шнуром работают даже тогда, если пасмурная погода продолжалась слишком долго.

Изготовление своими руками

Для небольших объемов мощения практикуется производство светящейся в темноте тротуарной плитки своими руками. С минимальными затратами можно получить люминесцентные элементы ФЭМ, обработав светящейся краской обычную брусчатку по специальной технологии.

Более сложный вариант – конструирование светодиодных осветительных приборов. Для упрощения процесса выбирается формат плитки геометрически правильных размеров (квадрат, ромб или прямоугольник). Нижеприведенное руководство сопровождается

фото для каждой технологии.

Люминесцентная

• приобретение готовых элементов ФЭМ (форма и размер значения не имеют);
• трехслойное покрытие специальными составами;
• укладка согласно проекту освещения в темноте.

Методика нанесения покрытия имеет вид:

• первый слой – грунтовка, предотвращающая впитывание дорогостоящего порошка следующего слоя в тело плитки;
• второй слой (многокомпонентный) – быстросохнущий силиконовый компаунд, полимерная смола или лак смешивается с люминесцентным мелкозернистым порошком (максимальная фракция 15 микрон) и пигментом нужного цвета в соотношении 400/100/20 граммов, соответственно;
• третий слой – быстросохнущий прозрачный лак (желательно износостойкий).

Для удовлетворительного качества покрытия необходимо поэкспериментировать с пропорциями.

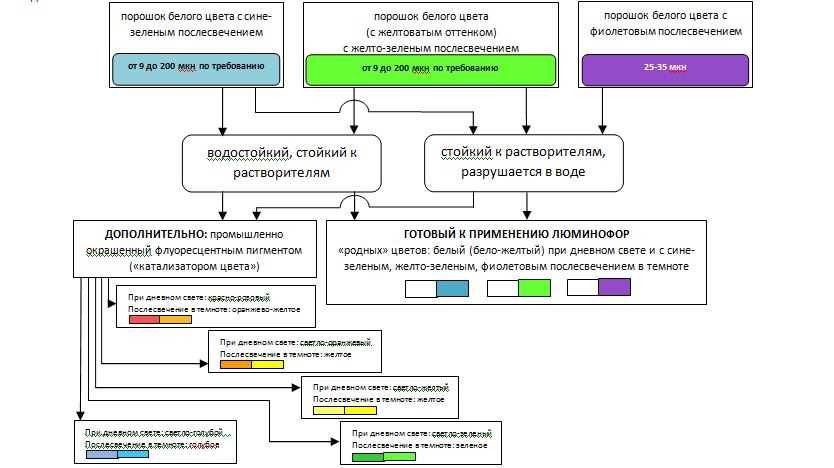

При выборе люминофора следует учесть:

• порошки – все устойчивы к растворителям, продукт белого цвета, обладающий зелено-синеватым послесвечением, водостойкий, остальные (фиолетовое и желто-зеленое свечение) необходимо защищать от влаги более качественно;
• готовые к применению – при естественном освещении поверхность желтоватая, ночью фиолетовая, зеленая с синим или желтым отливом, влаги и растворителей не боятся;
• составы с катализатором цвета – светятся желтым, зеленым или голубым цветом.

Светлые (белые и кремовые) краски по грунту (являются дополнительным промежуточным слоем) могут служить отражающим слоем, повышая яркость на 5 – 40%. Финишный слой лаков не должен содержать УФ фильтров, которые многие производители добавляют в эти лакокрасочные составы для предотвращения выцветания защищаемых ими поверхностей. Эта информация в обязательном порядке указана на упаковке смолы или лака.

Для более точной дозировки следует придерживаться пропорций компонентов в зависимости от люминофора:

• пигмент – 1/5 – 1/10 от массы светящегося порошка;
• основа – 3/1 – 5/1 от веса люминофора.

Качество светящегося слоя значительно выше при работе с предварительно окрашенными промышленным способом люминофорами, в которых уже содержится пигмент в нужном количестве. В них остается добавить только клейкую основу (лак, смола).

Светодиодная

Изготовить собственными силами светильник в форме брусчатки в принципе можно двумя способами:

По прочности полимерные смолы приближаются к бетонам М700, путем подбора компонентов можно получить матовые или абсолютно прозрачные искусственные камни. Заливку проще всего осуществлять в формочки, продающиеся в большинстве строительных магазинов. По подобной технологии можно изготовить и люминесцентную плитку, добавив люминофор в смолу на этапе заливки в формочки.

Готовым корпусом для тротуарной плитки может послужить заводской стеклоблок. Он полый внутри, поэтому достаточно просверлить в нижнем стекле 1 – 4 отверстия или заменить некоторую часть металлической или полимерной крышкой. Светодиоды можно зафиксировать в стекле смолой, клеем, герметиком. Плата размещается внутри, снаружи или в отдельном корпусе.

Стеклоблок можно использовать в качестве корпуса светодиодной брусчатки.

Бесцветные стеклоблоки стоят от 120 рублей, окрашенные изнутри от 180 рублей. Окрашенные в массе обходятся чуть дороже, существуют металлизированные, декоративные (с рисунком) изделия и блоки нестандартных форм.

При наличии комплектующих, которые проще всего выписать на Aliexpress, изготовить светодиодную брусчатку с солнечными аккумуляторами можно своими силами при минимальном опыте радиотехника. Основная сложность – стеклянный корпус, который придется заказывать отдельно.

Монтаж светодиодного блока на солнечных батареях.

Таким образом, легче обработать готовые изделия светящейся краской по специальной технологии. Гораздо сложнее изготовить светопрозрачный корпус из стекла или полимерного материала, чтобы разместить внутри него светодиоды и электронику.

Светодиодная плитка

Светящаяся тротуарная плитка и светящиеся камни представляют собой светодиодные светильники в форме строительного материала. Изготавливаются они из ударопрочного стекла или композитных материалов (смол), обладают повышенной прочностью, приближающейся по прочности к бетону М700. Внутри светильников установлена светодиодная плата. Цвет корпуса прозрачный или матовый. Некоторые разновидности светильников могут работать в диапазоне температур от -25°С до +75°С. Количество светодиодов может быть разным – от одного до четырех. Различие между двумя этими видами светящейся светодиодной тротуарной плитки заключается в источнике питания. Одна выпускается на солнечных батареях, другая – с внешним источником питания DC 12 или 24 V. Преимущественно выпускаются светильники размером 5х5 см и 10х10 см.

Некоторые типы плитки производятся из отдельных светящихся камней разных цветов. В светящиеся камни «Хамелеон» встроена плата с RGB светодиодами, интенсивность свечения которых можно изменять с помощью контроллера. Контроллер способен менять оттенок свечения светодиодов и создавать различные световые эффекты.

Плитка имеет шероховатую поверхность, хорошо противостоит загрязнению и воздействию агрессивных веществ, легко очищается с помощью любых моющих средств. При дневном освещении она трудноотличима от обычной.

Светящаяся тротуарная плитка своими руками – новый плиточный материал, который используют для мощения дорожек и открытых площадок на улице. В состав покрытия входят вещества, обладающие светонакопительным эффектом. Благодаря им дорожки, выглядящие обычными в дневное время, в темноте начинают излучать свет.
