Смотровая яма в гараже своими руками: размеры, гидроизоляция, строительство в фото-отчете

Для чего нужно засыпать погреб или яму в гараже

Засыпав яму в гараже, погребе, автовладелец получит следующие преимущества:

Утепление. Проводить ремонтные работы в бетонной яме, дрожа от холода, – малоприятная перспектива. Материал, использованный для засыпки, обеспечит теплоизоляцию, следовательно, в яме не будет холодно.
Защита инструментов от коррозии. Хранимые в гаражном погребе инструменты могут подвергнуться коррозийному воздействию при отсутствии засыпки. В холоде на них образуется конденсат, приводящий к образованию ржавчины.
Защита продуктов от гниения. Если вы храните в погребе гаражного помещения продукты питания, нужно позаботиться о защите от сырости и засыпать яму подходящим материалом.
Защита от грунтовых вод. Засыпка дает возможность предотвратить проникновение грунтовых вод в погреб (воды поднимаются весной).

Монтаж стен котлована для проведения будущих работ

Как правило, рабочую площадку внутри смотровой ямы окружают бетонными или кирпичными стенами. Эти материалы обладают достаточной прочностью и долговечностью, чтобы их можно было задействовать. Если вдруг окажется, что для вас такие решения не годятся из-за своей дороговизны, то можно прибегнуть и к более дешёвым вариантам. В частности, подойдут либо доски из натуральной древесины, либо шифер — уменьшение прочности будет не критическим, а вот сэкономить получится неплохо.

Когда вы обустраиваете смотровую яму в гараже своими руками, размеры напрямую влияют на расход материалов, ведь это — длина и ширина монтируемых стен. Чтобы они не промокали, их лучше всего обмазать жирной глиной, а сверху закрепить гидроизоляционный слой. Подойдут, в частности, рубероид или обычная плёнка из полиэтилена.

Если стены котлована бетонные, то нужно будет подумать о том, как установить и зафиксировать опалубку. Дополнительно, заливая бетон для будущих стен, потребуется установить, как и для пола, армирующую конструкцию. В таком случае раствор затвердеет и потом продержится долгие годы, а то и десятилетия. Планировать ремонт придётся ещё очень нескоро.

О защите от внешних факторов всегда лучше подумать заранее. Ведь от того, какая смотровая яма в гараже, зачастую зависит не только комфорт проводимых ремонтных работ. Нередко от созданных условий напрямую зависит и продуктивность труда.

Наилучший конкретный пример — работы по утеплению стен ямы. Ведь если вам удалось их защитить от влаги извне, то это ещё не всё. Некоторые владельцы гаражной территории предпочитают «экономить» и не тратиться на теплоизоляционные работы. Но такая попытка потратить меньше оборачивается дополнительными расходами в дальнейшем. Намного разумнее, один раз выделив деньги на полноценную теплоизоляцию, в дальнейшем меньше тратить на отопление.

Сравнительно недорогим и долговечным материалом среди всего, что способно обеспечить теплоизоляцию, является пенополистирол. С ним удобно работать, даже если глубина смотровой ямы в гараже достаточно велика. К тому же он не оказывает вредного воздействия на здоровье и на окружающую среду. Расходы на него окупятся в первые же зимние недели, во время которых вы будете вести работу в яме.

В качестве материала для финишной отделки используют стекловолоконные панели, плитку или стандартную штукатурку для фасадов. Делать выбор можно, исходя из собственных эстетических предпочтений.

Обустраивая стены котлована, не забывайте сразу монтировать швеллерную раму (можно задействовать и уголок), чтобы она подстраховывала автомобиль и не позволяла ему съехать в углубление, а заодно останавливала воду, которая может стекать с колёс транспортного средства. Помните: от того, насколько правильно мы делаем смотровую яму в гараже, насколько грамотно подходим к реализации планов, зависят комфорт и продуктивность всей будущей работы, которую предполагается проводить.

Начинаем работу. Разметка смотровой ямы

Как и для всех, даже самых простых сооружений, строительство нашей ямы начинаем с разметки, то есть с определения очертаний и размеров будущей ямы. Это необходимо, тем более что устраивать яму мы будем в уже построенном, а то и действующем гараже. Что, согласитесь, усложняет нашу задачу, хотя бы из-за стеснённых условий работы.

Разметку котлована выполним исходя из того, что грунт, образующий стенки котлована, будет иметь определённый уклон, при этом размеры смотровой ямы должны выдерживаться в пределах, делающих работу удобной.

Это с одной стороны. С другой, выполняя парковку, водитель не должен обливаться холодным потом от страха, что машина провалится. Для страховки от соскальзывания, мы предпримем определённые шаги, но об этом дальше.

Исходя изо всех упомянутых требований, определим ширину ямы «в чистоте» (то есть по ширине рабочего пространства) в 70 см. Этого достаточно для удобной работы, причём, даже для крошки «Daewoo Matiz» (колея 128 см) останется пространство для манёвра порядка 20 сантиметров (между ямой и колесом). А для «Жигулей», с их колеёй 132 см, ширину можно сделать и больше. Сантиметров на пять – десять, но и это неплохо.

Длину определяем исходя из личных понятий об удобстве работы, а так же размеров гаража, но делать её меньше двух метров вряд ли оправдано.

На полу гаража рисуем (либо обозначаем колышками) прямоугольник нашей ямы, затем, добавляем по всем четырём сторонам толщину стен и, руководствуясь качествами устойчивостью грунта, даём приблизительный запас на уклон земляных стенок. Для плотных суглинков эта величина приблизительно равна 20-30 см.

Глубину, определяем из требований эргономики, причём применительно именно к себе любимому. Ясно, что согнувшись, либо стоя на цыпочках, много не наработаешь. Поэтому, рассчитываем нашу яму таким образом, что бы от макушки головы, до днища машины было расстояние 25-30 см.

При клиренсе около 16 см («Жигули») и росте работающего 180 см, глубина (снова таки, «в чистоте») будет порядка 1,70 -1,80 м. Тут лучше немного перекопать, чем не докопать, при необходимости под ноги всегда можно подставить скамейку, или сделать на нужной высоте фальшпол. Наглядно всё это показано на рис. 1.

Руководство по устройству ямы в гараже

В этой части статьи мы расскажем о том, как построить яму своими руками, а точнее, о последовательности работ. «Короб» предлагается выполнить кладкой в полкирпича с ж/б армопоясом. Это будет вариант с максимальным усилением.

1. Изъять грунт. Размеры ямы: длина — исходя из возможностей гаража; ширина — внутренний размер (700 мм) плюс один кирпич 200 мм. Итого 1100 мм. В мини-траншею под фундамент стен уложить гидроизоляцию и забетонировать. Из крайней кромки фундамента выпустить арматуру для связки с армопоясом.

3. Навязать к выпускам арматуры вертикальные и горизонтальные стержни Ø 10–14 мм так, чтобы получилась сетка с ячейкой примерно 150х150. Это должен быть жёсткий однослойный пространственный каркас, расположенный в пазухе 100 мм между кладкой и грунтом, покрытым гидроизоляцией.

4. Кладку стен можно поднять на 3–4 ряда, обязательно связывая кладочной сеткой, и забетонировать плиту пола. Можно вывести кладку до конца, попутно выкладывая ниши, а потом забетонировать пол.

5. По мере продвижения кладки пазуху можно бетонировать каждые 500–700 мм.

6. После высыхания раствора и бетона можно установить силовой контур. Он варится из уголка и устанавливается по верху кладки. К уголкам приварить выпуски арматуры или закладные детали.

7. Затем к закладным деталям увязать сетку стяжки и забетонировать пол гаража.

8. Конструкции следует обеспечить вентиляцию в течение 21 дня.

С уверенностью можно сказать, что яма, построенная по такой технологии, выдержит любые пучения грунта, не протечёт и не отсыреет.

Lorik190 › Блог › Как сделать смотровую яму в гараже

Привет ДРУЗЬЯ!Как всегда полазив в ИНЕТЕ, наткнулась на очень хорошую тему, которая многих может заинтересовать.Мне очень приглянулась эта яма., но вот беда…грунтовые воды очень близко, и страшновато делать такую красоту, ))) но если кому то поможет, я буду очень рада)))mainavi.ru/dom/stroitelst…motrovuyu-yamu-v-garazhe/СТРОЙПОРТАЛ

Наличие смотровой ямы в гараже обеспечивает возможность проведения самостоятельного ремонта собственного авто. Сделать ее можно с минимальными познаниями в сфере строительства и наличием подробной инструкции. Используя пошаговый мастер-класс, не составит труда аккуратно и качественно выполнить подготовку и самостоятельное строительство ямы, независимо от размеров и планировки гаража.

Определение оптимальных размеров и формы смотровой ямы

Готовая смотровая яма должна быть и безопасной, и удобной для использования. Поэтому перед началом работ рекомендуется изучить данные геологических изысканий по состоянию грунта и расположению грунтовых вод под гаражом. Это позволит определить оптимальную глубину ямы. Если грунтовые воды находятся довольно глубоко, то рекомендуемая высота от пола до «потолка» может составлять около 2 м или меньше (рост владельца + 20-30 см). С размерами можно ознакомиться на чертеже.

Изготавливается смотровая яма в гараже своими руками после составления плана-проекта объекта. Ее ширина определяется согласно колесной базе авто: должна быть меньше, обеспечивая возможность безопасного заезда машины. Длина должна составлять хотя бы на 1 метр больше, чем длина авто: это позволит удобно работать в яме.

Допускает устройство смотровой ямы наличие небольших ниш. Они могут использоваться для хранения деталей, удобного расположения инструментов. Их не следует делать слишком глубокими. Размеры ниш рекомендуется определять согласно имеющемуся количеству автоинструмента и запчастей.

Выкладка стен и ниш в смотровой яме

После рытья котлована с заранее определенными размерами, следует приступить к укреплению стен, их защите и последующей укладке кирпича. Применение кирпича является оптимальным ввиду простоты работы с ним и легкости закупки. О том, как построить смотровую яму в гараже из наиболее доступного стройматериала, можно узнать в следующей инструкции:

1. Для начала необходимо сделать пол смотровой ямы в гараже: выровнять дно котлована, постелить рубероид (с заплывом на стены примерно в 0,5 м для каждой из них). Бетонирование выполняется маркой М-200, толщина пола должна составить порядка 10 см. Размер длины и ширины пола должен включать сумму толщины двух стен, саму длину/ширину ямы и прибавку в 10 см. После заливки оставить бетон застывать на 4 дня.

2. Вывод стен начинается с укладки 4 рядов и последующей гидроизоляции смотровой ямы с наружной стороны с помощью битумной мастики. Это исключит разрушение стен из-за воздействия влаги от земляного покрова, примыкающего к кирпичу. После выкладки стен нужно засыпать оставшийся отступ от земли к кирпичу.

3. Завершающим этапом работ станет установка металлического обрамления вокруг входа в яму. Оно должно немого выступать над уровнем пола гаражного бокса.

Обрамления ниш должны также выполняться из металлического уголка. Это исключит проседание кирпича или их разрушение.

? Особенности устройства вентиляции и выбор лестницы

Качественная вентиляция в смотровой яме гаража предупредит появление плесени и постепенное разрушение стен. Ее можно делать исключительно вытяжной или приточно-вытяжной. В первом случае необходимо при выкладке последних рядов кирпича установить трубу, которая позволит отводить воздух из ямы через бокс гаража вверх (будет подходить к вентиляционной трубе гаража или выводиться сразу на улицу). Во втором случае устанавливается дополнительная труба, которая отводится наружу. Ее конец должен располагаться на расстоянии 15 см от пола.

Изготовить удобную лестницу для смотровой ямы можно из дерева, металлических уголков. Для небольшого блока переставляемая лестница будет намного удобней. На прилагаемых фото можно увидеть и примеры ям, в которых ступени выкладывались из кирпича или бетонировались.

В процессе кладки ниш нужно подвести провод на 36В в изоляционном резиновом шланге. Это позволит подключить свет в яме и удобно проводить освещение авто при ремонте. Желательно при выполнении данных этапов работы пригласить квалифицированного электрика, который поможет правильно определить оптимальное расположение провода и гарантировать его защиту, осуществит его корректное подключение к сети питания.

Утепление смотровой ямы в гараже

Если вы много времени проводите в гараже, то и отопление у вас, скорее всего будет. Чтобы прогревалось все быстрее, имеет смысл яму утеплить. Лучше всего для этих целей подойдет ЭППС (экструдированный пенополистирол). Он выдерживает значительные нагрузки, не боится сырости, не гниет, на нем не размножаются грибки и бактерии.

Толщина ЭППС для создания ощутимого эффекта — от 50 мм. Закладывают его между грунтом и стенкой ямы. Тогда снаружи-внутрь яма будет выглядеть так:

гидроизоляционная пленка;
ЭППС;
стенка.

Это — экструдированный пенополистирол ЭППС

Пенополистирол можно закладывать и под стяжку на дне смотровой ямы. Поверх него обычно укладывают армирующую сетку, а затем заливают бетон.

Планирование работы

Лучше всего делать яму еще до постройки гаража. Место при этом вокруг свободно, есть доступ к площадке. Можно даже пригнать технику, чтобы выкопать котлован, это очень сильно облегчит и ускорит рабочий процесс. Нужно учесть несколько важных нюансов:

Ленточный фундамент своими руками: инструкция для начинающих с фотоЛенточный фундамент для дома – бетонная полоса определенного размера, уложенная в установленные углубления под…

Уровень залегания грунтовых вод. Если они залегают близко к поверхности, это существенно усложнит процесс. Во-первых, придется делать очень надежную гидроизоляцию, чтобы не допустить подтопления. Во-вторых, выбрать период, когда грунтовые воды имеют минимальный уровень, тогда можно выкопать яму без риска обрушения стенок.
Ширина смотровой ямы. По ГОСТ стандарт составляет 800-850 мм, это подходит для всех автомобилей, в том числе и компактных. Лучше не делать размер под конкретную модель, так как потом, когда будет другая, может оказаться, что у нее другие габариты, и она не может заехать на яму. А так можно будет чинить и легковую машину, и грузовик.
Длина. Тут нет жестких требований, если исходить из нормативов, то она должна быть на метр длиннее машины, чтобы оставался вход. Минимальный размер равен метру, меньше делать уже нельзя, так как будет мало пространства. Можно сделать и намного длиннее машины, иногда на одной яме становятся два транспортных средства.
Глубина. Удобнее всего работать, если над головой стоящего во весь рост человека остается еще 15 см пространства. Тогда не нужно очень высоко поднимать руки и нет риска постоянно ударяться головой о днище и выступающие элементы. Если яма делается под нескольких человек, нужно выбрать средний показатель роста.

После определения размера смотровой ямы для гаража нужно делать проект. Это несложно, зато существенно упрощает дальнейшую работу, так как на руках будут точные размеры:

Учитывать толщину используемых материалов. Если ширина ямы 800 мм, к ней добавляется толщина стенок и зазор под гидроизоляцию, если стенки снаружи будут дополнительно изолировать глиной. То же самое и с глубиной

Нужно учесть, что на дно насыпается подушка, по ней заливается стяжка, важно рассчитать толщину слоев и добавить все это к планируемому показателю.
Продумать конструкцию лестницы. Она должна быть простой и безопасной

Чаще всего используют деревянные или металлические конструкции. Можно залить лестницу из бетона, но она займет полметра пространства, что чаще всего недопустимо в ямах небольшого размера. Еще один вариант – деревянная конструкция с выдвижными ящиками в ступеньках, там можно хранить инструмент.
Сделать точный эскиз со всеми параметрами. Не забыть про толщину стяжки на полу в гараже, если она еще не залита. Гаражный пол толстый, и может оказаться, что яма слишком глубокая. Придется делать деревянные щиты из реек и класть на пол, чтобы поднять уровень и обеспечить удобство ремонтных работ.
Можно сделать ниши в стенках ямы. В них удобно класть инструмент при работе, но при этом стенки получаются заметно толще. Иногда под полом гаража делают полноценный погреб, но в этом случае конструкция больше похожа на подвал и под нее нужно копать котлован.

Важно!Делать чертеж нужно как можно подробнее. Тогда будет намного проще провести расчеты нужных для работы материалов.. Если нет опыта в строительстве, лучше посмотреть у соседа по гаражу или знакомого уже готовый вариант

Все будет видно наглядно, и многие моменты станут понятны. Заодно можно получить много полезных советов от того, кто уже делал такую работу. Есть много фото на специализированных ресурсах

Если нет опыта в строительстве, лучше посмотреть у соседа по гаражу или знакомого уже готовый вариант. Все будет видно наглядно, и многие моменты станут понятны. Заодно можно получить много полезных советов от того, кто уже делал такую работу. Есть много фото на специализированных ресурсах.

Общие правила и стройматериалы

Условие высококачественного применения ямы – исполнение всех нормативов и требований постройки конструкции и наличие изоляции горизонтальных и вертикальных поверхностей.

Строительство требует подробного планирования работ

Важно определить качество земли и уровень подземных вод. Более подходящая почва для ямы – глина

Отличие состоит в том, что она не пропускает грунтовые воды, а это означает, гидроизоляцию.

На заметку! При значительном накоплении жидкости и высоком уровне расположения вод в помещении дополнительно создают дренаж для отведения лишней воды, ставят насосное оборудование, чтобы яму можно было оперативно просушить.

Для строительства объекта требуется довольно много разных материалов, которые надо покупать с определенным запасом. Обычно профессионалы советуют купить материала больше на 10-15%.

Чтобы правильно сделать смотровую яму, нужны следующие стройматериалы:

Песчаный, гравийный материал или щебенка. Песок, щебенка и гравий требуются не для заливания стяжки, а для устройства подстилки на дне вырытого котлована. Для смешивания всех видов растворов потребуется цементный материал.
Брусок сечением в 30х30 или 40х40 мм, доски 2,5 см или фанерные листы толщиной в 1-1,5 см – для создания опалубки, и полноценно обработанные доски высотой в 4-4,5 см – для крышки конструкции.
Арматура размером 6-8 мм для устройства армирующей решётки при закреплении стенок и напольной поверхности.
Гидроизоляция смотровой ямы в гараже – плотный ПЭ, рубероидные листы и мастика. Для изоляционного слоя можно применять и наиболее современные материалы, однако они дорогие.
Уголок из металла размером 5х5 см для крепежа периметра сооружения на уровне напольной поверхности. Часто из металлического уголка делают еще и отбойное колесо.
Проволока из стали сечения 1,5-2 мм — для скручивания арматуры.
Трубки из пластика 10 см – для устройства вентиляции.

Также понадобится кирпич или пеноблочный стройматериал, если по проекту строить стенки ямы в плане из них. Построить яму в гараже своими руками получится, если соблюдать технологию, получить разрешения на строительные мероприятия.

Как сделать смотровую яму в гараже

После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.

Из кирпича: пошаговый фотоотчет

Начали копать котлован

Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.

Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.

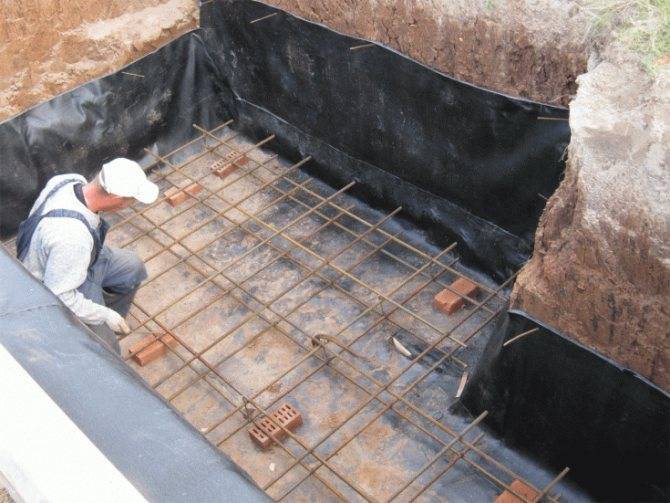

Выстилаем дно и стенки гидроизоляционной пленкой

Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.

На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.

Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.

Строится смотровая яма в гараже: пол залит бетоном

Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.

Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.

Возводим стенки в плокирпича

На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.

Как сделана нища в яме

Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.

Короб из металла

Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.

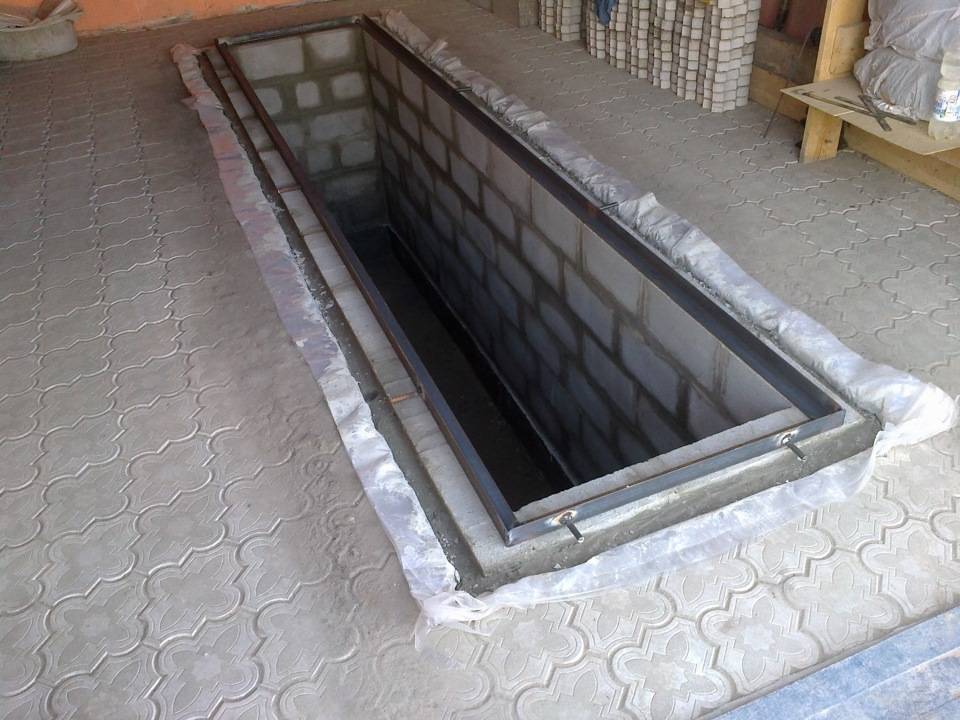

Швеллера с двух сторон смотровой ямы в гараже

Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.

Уголок уложен приварены закладные

Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.

Заливка пола в гараже — уровень бетона по верхней кромке уголка

Забетонирована вторая сторона

Особенности изготовления стенок из бетона

При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.

Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.

Пример опалубки для бетонной смотровой ямы в гараже

Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.

Гидроизоляция смотровой ямы сухими смесями: особенности действия материала

Проникающую гидроизоляцию смотровой ямы осуществляют с использованием специальных сухих смесей.Их разводят в воде в небольшом количестве и наносят за короткое время на увлажненную бетонную поверхность. Состав смесей проникает в поры бетона, используя его капилляры и микротрещины, и создает в них нерастворимые кристаллы. Чем влажнее бетон, тем быстрее смеси вступят в реакцию с ним и кристаллизуются в его структуре.

Уже через несколько часов оставшийся на бетоне защитный слой гидроизоляции теряет свою актуальностьи может быть заглажен, либо удален. Такая гидроизоляция достаточно проста, надежна и экономична. При кристаллизации внутри материала, она выдавливает из него воду и не дает проникнуть ей внутрь вновь.

Применять такие же смеси можно при гидроизоляции смотровой ямы гаража, овощной ямы и остальных помещений, находящихся ниже уровня грунта, а также для гидроизоляции ленточного фундамента, бетонных бассейнов, дачных прудов и других подобных сооружений.

Используя проникающие смеси для гидроизоляции ямы, гаража, бассейна, погреба и иных построек, можно значительно сэкономить на трудозатратах и материалах, а обработанные конструкции верно прослужат не один десяток лет.Смеси не токсичны и не представляют опасности при попадании в пищу и питьевую воду, поэтому вполне могут использоваться и при строительстве колодцев и дачных водопроводов.

В нашей стране уже стало традицией чинить свою машину не в автосервисе, а в своем гараже. Отчасти это правильно, ведь зачем переплачивать за ремонт, который вполне возможно выполнить дома. Плюс ко всему, такое «ковыряние» в машине позволяет получить новый опыт, что особенно полезно в случае молодых водителей.

Подавляющее большинство работ, которые нужно сделать в ходе мелкого и среднего ремонта, можно сделать своими руками, не отгоняя автомобиль на СТО и выкладывая круглую сумму за простую диагностику. Часто в автомобиле случаются такое поломки, которые требуют залезть под машину. Вот в этом случае смотровая яма будет просто незаменима.

Шаг третий: гидроизоляция и утепление

Описанная выше процедура подготовки котлована применима, когда гараж находится в местности с достаточно сухим грунтом. Если почва влажная, то существует риск подтопления и постоянной сырости внутри ямы. В такой ситуации нужны дополнительные меры гидроизоляции дна сооружения.

Чаще всего используются:

Материалы, основу которых составляет битум (долговечны, недороги, просты в укладке);
Полимерные мембраны (прочны, долговечны, хорошо совместимы с другими материалами);
Проникающая гидроизоляция (высокая степень защиты от влаги, устойчива к колебаниям температуры);
Жидкая резина (очень высокая степень защиты, но обрабатываемая поверхность не должна иметь повреждений).

Для дополнительной защиты от влаги бетонный раствор готовят с использованием специальных добавок.

Чтобы не замёрзнуть, ремонтируя автомобиль зимой, смотровую яму лучше утеплить. Так можно дополнительно сэкономить на электроэнергии, расходуемой на отопление гаража. Утепление должно быть предусмотрено еще на этапе определения габаритов котлована. Среди современных утеплителей лучшим считается пенополистирол. Он обладает следующими свойствами:

Не гниёт;
Не горит;
Не пропускает влагу;
Хорошо крепится к бетонным поверхностям с помощью клея;
Дёшево стоит;
Безопасен для здоровья.

Для стен обычно рекомендуют использовать пенополистирол марки ПСБ-С-25, для пола — ПСБ-С-35. Материал укладывают слоем толщиной 50 мм. Для фиксации используют клей на цементной основе или крепление на «парашюты».

Какие нормативные требования необходимо учитывать

При устройстве лестниц необходимо руководствоваться нормами, озвученными в СниП номер 2.08.01/89 «Жилые здания» и 2.08.02/89 «Общественные здания». Эти нормы носят для частного строительства рекомендательный характер, но ценность их неоспорима.

При самостоятельной планировке лестниц так же полезно учитывать следующие СниП: IV – 14 – 84, 21 — 01 — 97, 31 – 02 – 2001 и ГОСТ: 23120 – 78, 25772-83 в части норм их устройства.

Вышеперечисленных требований нужно придерживаться при планировании и сооружении лестниц из разных видов строительных материалов.

Расскажем, что является нормой в вышеуказанных правилах:

ширина всей конструкции (марши, площадки) одинакова;
рекомендованная ширина маршей (для подвальных помещений): от 90 до 100 см;
длина площадки: 140-150 см;
ширина лестницы с поворотом: не меньше 100 см;
в одном марше, количество ступеней: максимально 18, минимально 3;
марш, угол подъема: от 26 до 45 градусов;
ступени, высота: от 150 до 200 мм;
высота ступеней (в пределах марша): варьируется в пределах 5 мм;
ширина ступени (для подвальных помещений): минимум 200 мм;
высота перил: не менее 900 мм;
расстояние между стойками: не более 150 мм;
хорошее освещение подходов, особенно вверху и внизу;
число ступеней желательно делать нечетным, чтобы завершать движение с той же ноги, с какой оно начато.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно. Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении. Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Заливка

Проведя все подготовочные работы, можно приступать к возведению стен и заливке полов. Приготовьте заранее такие материалы, как:

ОСБ плиту
Доски
Бетономешалку
Мастерки и правила
Уровень
Армирующую сетку

Посмотрите еще здесь!

Потолок с подсветкой своими руками: 85 фото лучших вариантов! Виды подсветки: споты и особенности их подключения, светодиодная подсветка, диодная подсветка, «звездное небо»
Сборка душевой кабины своими руками: сборка поддона, подготовка и монтаж стенок, монтаж портала. Все этапы сборки с фото
Как сделать вентиляцию своими руками — обеспечиваем свежесть в доме, создаем комфорт самостоятельно (фото + видео)

Займёмся заливкой:

Для начала рассчитайте необходимо количество бетона. Затем на полы необходимо положить армирующую сетку с ячейками не более 15 см. Также каркас не должен находится на земляном покрытии, поэтому размещаем его на стульчики.

Заливаем полы, чтобы сетка покрылась бетоном. Даём смеси застыть, это происходит на протяжении 7-20 дней, всё зависит от влажности и температуры воздуха.

Для стен делаем опалубку из ОСБ плит. Скрепляем их между собой досками и саморезами. Щелей в конструкции не должно быть, в случае чего их можно задуть пеной или набить деревянную планку. Делаем распорки между стенами, дабы при заливке их не распёрло.

В конце, по периметру выкладываем металлические уголки, которые послужат местом для закрывающих яму досок.
