Автополив в теплице

Виды полива и практические решения

Так уж складывается, что у всех у нас различные потребности, предпочтения и возможности в организации орошения на собственном участке. Значит, необходимо рассмотреть различные варианты, чтобы каждый мог выбрать свой. При этом создать автополив на участке своими руками не получится, если мы не ознакомимся с предметом автоматизации, то есть с конструкцией обыкновенного полива. Затем мы рассмотрим организацию системы автоматического полива огорода, цветника и газона на конкретном примере.

Конечно, можно изобразить десятки вариантов схем, но мы упростим задачу и разделим систему орошения на три функциональных составляющих, комбинируя которые, можно создать единственную и свою. Все очень просто, любая система обеспечения влагой растений состоит из трех частей, а именно:

• источника воды;
• водопровода;
• элементов подачи воды к растениям.

Разновидности системы

В зависимости от растений автополив имеет следующие разновидности:

• капельный;
• корневой;
• дождевальный.

Капельный полив предназначен для подачи воды на поверхность грунта под растениями. Его можно часто увидеть на сельскохозяйственных полях или на клумбах с декоративными растениями. Корневой полив предназначен для подачи влаги прямо в грунте. Его в большей мере применяют для орошения садов или одиночных деревьев. Принцип подачи воды дождевального полива заключается в орошении земли методом разбрызгивания. Его название говорит само за себя. Дождевальный полив больше всего применяют в тех местах, где растения не боятся попадания влаги на них: газоны возле домов или отдельные овощные культуры.

Независимо от подачи воды на орошаемую поверхность, система для полива теплицы имеет множество преимуществ. Прежде всего, это экономия. Подача влаги в определенных пропорциях не только обеспечивает здоровый рост растений, но и экономит воду. Особенно это актуально, если вода на участке считается по счетчику.

https://youtube.com/watch?v=EAKArRKbtu0

Из негативных моментов можно отметить, только стоимость этой системы орошения.

Особенности использования капельных трубок с наружными капельницами

Капельная трубка изготавливается из ПНД, является жесткой и прочной. Она выпускается без отверстий и предназначена для самостоятельного монтажа наружных капельниц. Толщина стенки изделия составляет 0,9-1,2 мм. Материал проявляет устойчивость к воздействию УФ-лучей. Капельная трубка способна выдержать давление до 6 бар.

Капельные трубки — жесткие и прочные, могут выдерживать давление до 6 бар.

Наружные капельницы используются при организации на даче капельного полива индивидуально для каждого растения. Чтобы обеспечить нормальную работу системы, необходимо иметь высокое давление в сети. Данные устройства могут подключаться через тонкие шланги или присоединяться непосредственно к капельной трубе.

Существует несколько разновидностей наружных капельниц. Компенсированные применяются для равномерного орошения при очень длинной капельной ленте, а также на участках с уклоном. Работают исключительно от напорной системы. Менее склонны к загрязнению мелким мусором. Некомпенсированные устройства употребляются при небольшой длине капельной трубы и на ровных участках. Данный вариант применяется для самотечных систем из емкости. Они могут функционировать при низком давлении в сети. Существуют еще капельницы-колышки, которые используются для точечного полива. Изделие устанавливается в прикорневой зоне насаждения.

На заметку! Для капельного полива помидоров, огурцов, баклажанов и перцев целесообразно применять именно капельные трубки с наружными капельницами.

Достоинством таких труб является то, что можно самостоятельно выбрать шаг установки и регулировать объем выпускаемой воды. К недостаткам относятся высокая стоимость изделия (в сравнении с капельными лентами), трудоемкий и длительный процесс очистки капельниц.

Капельные трубки обычно используют для полива помидор, огурцов, перцев и других овощей.

Капельное орошение

Поговорим о капельном орошении. Самая распространенная система капельного полива «Жук» используется для полива кустарниковых растений. Также она прекрасно зарекомендовала себя на участках, где количество насаждений невелико. Например, в садах. Деревья находятся на большой расстоянии друг от друга, посадка культур параллельная. Допускается надземное или подземное расположение системы.

Покупать насос не нужно, вода расходуется минимально. Зато организация системы может вызвать определенные трудности у новичков. Она отличается трудоемкостью. А если трубопровод расположен под землей, время от времени он будет забиваться мусором.

Вот почему рекомендуется использовать надземный, а не подземный капельный полив. Вы раскладываете его весной, а осенью легко собираете, перераспределяя посадку на даче.

Схема полива капельным способом

Сборка автополива начинается с закупки гибких шлангов, которые легко проткнуть. Их пронизывают тонкими трубочками и подводят воду к каждому кусту отдельно. Насос не потребуется – давления, которое возникает из-за нахождения воды на высоте, вполне достаточно.

Вода медленно вытекает из тонких трубочек. Достаточно один раз обложить шлангами деревья в саду – и почва будет влажной постоянно. Хотите создать сразу несколько веток полива на даче? В этом случае вам точно пригодится коллекторный узел или сборка из фитингов.

Выбор комплектующих

Оптимальная система капельного полива растений для теплицы из бочки – на основе капельной линии. Это более надежная и долговечная система. Для подачи воды в шланг врезаются капельницы. Их выбор зависит от вида выращиваемых культур, рельефа и габаритов теплицы, а также финансовых возможностей владельца.

Если капельница монтируется в шланг, то она способна обслужить только одно растения. Более эффективным решением считается использование разветвителей и выносных капельниц, которые обслуживают сразу несколько растений.

Регулируемые капельницы не всегда удобны. Они слишком чувствительны к разным факторам и требуют индивидуальной регулировки для каждой.

Нерегулируемые требуют минимального участия человека, главное правильно подобрать пропускную способность.

Компенсированные капельницы обеспечивают равномерное распределение влаги, независимо от рельефа почвы. Не подходят для самотечных систем.

Некомпенсированные подходят для полива из бочки, но требую идеально ровного рельефа в теплице.

Можно воспользоваться готовым набором системы капельного полива, который можно купить в магазине. В рейтинге производителей, самые популярные:

• «Жук». Отличается удобством использования и невысокой ценой.
• «Синьор Помидор». Имеет 8 режимов орошения, отключается автоматически после окончания работы.
• «Green Apple». Производитель предоставляет большой ассортимент наборов и комплектующих для автополива.

Как построить автоматический полив в теплице своими руками

Начать планирование автоматического полива в теплице нужно с составления схемы теплицы. На плане обязательно должно быть определено расположение всех грядок. Проделать эти этапы нетрудно, необходимо лишь взять рулетку, сделать правильные замеры, а дальше останется только сформировать план в соответствующем масштабе.

Теперь можно приступать к созданию самостоятельного капельное орошения, для его изготовления потребуется проложить трубы под землей, а шланги вынести на поверхность грядок. Кстати, шланги можно будет легко демонтировать перед зимой.

Части конструкции:

• Емкость для воды (внутрь проводится установка фильтра)
• Шланги, или пластиковые трубы диаметром 0.20 см
• Различные фитинги и предназначенные для труб соединения
• При наличии больших грядок потребуется насос
• Краны и уплотнители
• Приборы для автоматизации

Установка системы капельного полива своими руками

Для полива капельницы расположить в 30 см друг от друга (в этому случае увлажнение слоя грунта происходит за 1-2 часа). После такого процесса полив не требуется, в целях сохранения корневой системы от загниения.

Перед началом работы необходимо рассчитать объём накопительного бака, исходя из площади орошения. На 1 кв.м участка понадобится 20 литров воды.

Если окажется малым давление подачи воды на всю территорию участка, то следует выделить секции землепользования, на которых будут установлены отдельные баки с водой.

Очень важно обеспечить устойчивость давления путём установки диаметра капельных линий и магистральных труб: тем больше их диаметр и пропускная способность, чем шире участок. Капельные линии, длины которых составляют около 100 метров, располагаются параллельно на такой же длине, какая установлена и между рядами посадок (если есть необходимость полива плодовых деревьев, то расстояние составляет 0,5-1 м от них)

Капельные линии, длины которых составляют около 100 метров, располагаются параллельно на такой же длине, какая установлена и между рядами посадок (если есть необходимость полива плодовых деревьев, то расстояние составляет 0,5-1 м от них)

Автоматическое дождевание в теплице своими руками

Дождевание – оно же распыление, повторяет, так называемый «эффект дождя». Относительно всех предыдущих данный вид самый менее затратный по своим трудовым и денежным ресурсам:
Все составляющие для создания автоматического дождевания приведены ниже:

• шланг садовый (как правило, его диаметр 1,6-2,5 см)
• разбрызгиватели
• разделители для шланга

Все работы необходимо делать заблаговременно до высадки растений. Шланг проводится посередине теплицы (по желанию прикапывается в грунт), далее от него отходят в стороны разделители. После проводится установка разбрызгивателей (чтобы не покупать, можно использовать старые распылители от бытовых опрыскивателей, но лучше воспользоваться готовыми вариантами).

Внутрипочвенный полив своими руками

1 этап. Подготовка труб. Чтобы создать систему внутрипочвенного полива, нужны трубы диаметров от 2 до 4 сантиметров, материал можно использовать любой:

• металл
• пластик
• шланги с толстыми стенками

Делаем прорези, можно как круглые (диаметром 0.2 см), так и продольные (от 0.5 до 1 см, ширина 0.2 см), интервал между отверстиями примерно 30 сантиметров.

2 этап. Подготовка грядок. Чтобы предотвратить систему от засорения, нужно сделать небольшой слой гравия. На него укладывается полиэтиленовая пленка шириной в районе 30 сантиметров, такой подход защитит растения от размывания почвы и поры автополива не забьются.

3 этап. Прокладывание труб. Трубы следует укладывать на пленку под углом, на расстоянии друг от друга в 40-90 см. Но при этом нужно учитывать особенности почвы, например, на глинистой почве расстояние между трубами увеличивают. Необходимо придерживаться принципа: Много воды — больше труб.

4 этап. Проверка системы. Перед посадкой растений следует проверить систему орошения на количество влаги. Через неделю после монтажа необходимо снять грунт в 3 — 4 местах. Данный подход позволяет оценить равномерность увлажнения почвы

Для определения скорости увлажнения грунта нужно обратить внимание на время появления темных участков вдоль всей системы полива. Помните, чрезмерное увлажнение почвы пагубно скажется на растениях, так как велика вероятность появления земляной корки

«Без воды и ни туды и ни сюды»

Так пели в советском фильме и невозможно это опровергать. Источниками воды могут выступать:

• центральный водопровод, в котором вода есть всегда (почти);
• водопровод дачного общества, в котором вода подается по времени;
• колодец или скважина;
• пруд, озеро, река, то есть природный водоем;
• емкость с накоплениями дождевых осадков, дренажных вод или наполненная из водопровода.

Чистая и теплая вода нравится всем

Вода — она и есть вода: казалось бы, какая разница? Различия в ее чистоте, объеме, температуре и давлении.

В том случае, когда мы имеем дело с не совсем чистой водой, то есть из водоема или емкости, а мы используем капельный полив, придется установить специальный фильтр. Иначе капельницы быстро засорятся.

Температура также важна: многие растения не любят прохладную воду. Источник холодной воды — скважина или колодец. Проблема решается естественным нагревом воды в накопительной емкости. Заметим, что при орошении ночью разница температур жидкости и растений заметно меньше, так что этот положительный фактор можно использовать. Также при распылении воды мелкими каплями она успевает прогреться при соприкосновении с воздухом. Такое обстоятельство обязательно принимаем на заметку.

Желательно иметь воды побольше и напор посильнее

Давление воды имеет неоднозначные свойства. Например, при использовании капельного орошения оно не должно превышать двух атмосфер. Слишком высокое давление компенсируется установкой редуктора. Наоборот, при использовании спринклеров (распылителей) с выдвижной частью потребуется давление воды в системе порядка двух атмосфер. Поднять напор можно с помощью дополнительного насоса.

Объем запаса воды также неоднозначен. Так, при использовании капельного полива из емкости, размер последней определяет продолжительность орошения. Если заготовлено правильное количество жидкости, процесс закончится в нужный момент, и мы получим простейшую автоматическую систему. Наоборот, при установке распылителей, для их нормальной работы, придется соизмерять расход воды и количество последних с возможностями водопровода. В худшем случае, спринклеры просто не сработают или не охватят заданную площадь.

Технические решения при обеспечении водой

Все варианты с отсутствием водопровода предусматривают применение насосной станции или просто насоса. Насосная станция обеспечит постоянное давление воды в системе, но стоит денег и требует обслуживания. Дешевле установить обыкновенный, например, дренажный или погружной насос и закачивать воду в емкость. Кстати, в емкости вода прогреется.

Процесс включения и отключения насоса можно автоматизировать своими руками. Для этого на емкость устанавливается поплавок клапана от обыкновенного унитаза. Поплавок может управлять концевым выключателем. Насос подключается к выключателю через таймер. В противном случае дребезг контактов выключателя выведет насос из строя.

При наполнении емкости из дачного водопровода можно установить упомянутый клапан от унитаза на подающую магистраль. Таким образом, емкость наполнится водой автоматически до нужного уровня во время Вашего отсутствия.

1 Принцип и виды систем орошения растений

Система автополива работает по принципу постоянного и продолжительного обеспечения водоснабжения корневой системы растений при минимальном участии в этом человека. Это способ сократить затраты труда на уход за овощными культурами и уменьшить расход воды почти в 3 раза. Соорудить систему капельного полива можно своими руками из имеющихся на участке или приобретенных в торговой сети материалов и принадлежностей или купить готовую и собрать. Основные задачи, решаемые орошением без участия человека:

• бесперебойная подача воды к корневой системе сельскохозяйственных культур;
• рациональное использование жидкостного природного ресурса;
• сокращение затрат труда и времени на содержание теплицы;
• поддержание необходимого уровня влажности атмосферы в оранжерее;
• сокращение вымывания питательных веществ из грунта;
• дистанционный контроль подачи воды растениям.

Оборудовав теплицу автополивом, можно управлять подачей и распределением влаги нажатием одной кнопки. При этом урожайность огурцов и томатов возрастает на 90%.

Лучшие системы полива для теплиц

Автоматический полив достаточно дорогостоящий. Стоимость зависит от сложности. Существует несколько разновидностей оросительных систем для полива теплицы.

Система «АкваДуся»

Система полива «АкваДуся» относится к капельному типу. Подходит для небольших по площади теплиц. Вода качается с помощью насоса, который можно установить прямо в поливальную бочку, которую ставят в теплице. Работает «АкваДуся» на пальчиковых батарейках. Срок полива составляет 1 час. Собрать систему не трудно самостоятельно. На это она и рассчитана.

Система «Жук»

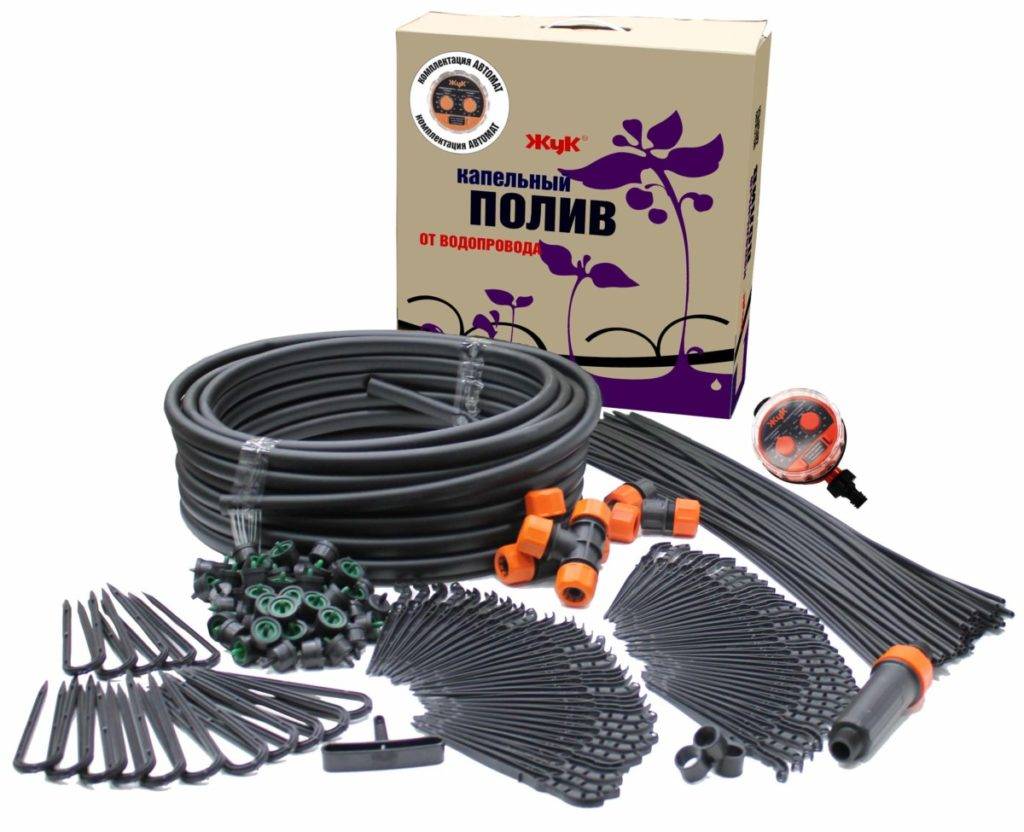

Конструкция «Жук» простейшая и также направлена на самостоятельный сбор и установку на участке. В шланге есть несколько разветвлений для капельниц. Это делает орошение грядок быстрым, по при этом качественным. Единственный минус — система не имеет таймера времени. Его придется приобретать дополнительно. Подключается система к водопроводу или устанавливается в бочку. Плюс системы «Жук» — относительная дешевизна и простота в установке.

Автоматическая система КЛИП-36

Система КЛИП-36 характеризуется тем, что вода поступает с перерывами в течение суток. 1-2 минуты система орошает почву, затем следует продолжительный перерыв. Подключается КЛИП-36 к трубопроводу или бочке с водой.

При использовании этой системы не требуются батарейки, при этом вместе с жидкостью возможен полив грядок удобрениями. Трубы, по которым поступает жидкость, не засоряются в процессе эксплуатации. Кроме этого, есть возможность использовать от 1 до 4 трубок.

Разновидности систем автоматического полива

1. Дождевая;
2. Внутрипочвенная;
3. Капельная.

Автополив в теплице при помощи движущейся оросительной рампы

Дождевание

Устройство дождевального автоматического полива в теплице своими руками, на фото система с роторными вращающимися форсунками

• Дождевальный способ полива имеет определенные недостатки:
• Влага, попавшая на листья, в ясный солнечный день может причинить ожоги;
• Значительно повышается трудоемкость процесса, после окончания полива необходимо стряхивать влагу с каждого растения;
• Для разветвленных систем нужен очень большой напор воды, что приводит к необходимости приобретения дорогостоящих качественных труб и проведения тщательного монтажа;
• Неэффективное использование воды, часть из которой испаряется и не доходит до корневой системы растений;
• Становиться невозможно использовать систему полива для внесения в почву удобрений.

Стационарная дождевальная система автоматического полива в теплице из поликарбоната

Аэрозольная система полива в теплице (дренчерная)

Аэрозольное (туманное) орошение теплицыДренчерная форсунка и результат ее срабатывания

• Охлаждение теплицы – снижение тепловой нагрузки на саженцы;
• Значительная экономия воды;
• Предотвращение образования на поверхности грунта твердой «корочки», препятствующей аэрации почвы;
• Более равномерное распределение влаги по теплице;
• Возможность проведения быстрой и полной дезинфекции теплицы и растений.

Внутрипочвенная система полива

Устройство внутрипочвенного автополива в теплице своими руками, фото размещение перфорированной трубы на подкладке из геотекстиля

• Незначительный расход воды;
• Производится аэрация почвы – насыщение ее микропузырьками воздуха;
• Влажность атмосферы в теплице остается стабильной и на довольно низком уровне. Это положительно сказывается на профилактике заболеваний связанных с гнилью.

Простые схемы для подземного полива

Капельная система полива

• Нет необходимости в сильном напоре воды;
• Легкость внесения удобрений;
• Вода доставляется «адресно» к корневой системе культурных растений, что снижает количество сорняков на участке;
• На почве не образовывается корка, нет необходимости в частом рыхлении.

Устройство системы капельного орошения в теплице своими руками, на фото применение гофрированных труб

Как установить автоматический полив для теплицы: видео

Если всё хорошо и жидкость проступает только в отведённых для этого местах, можно настраивать таймер на требуемую частоту и продолжительность полива, одновременно активируя и контролёр всего процесса.

С этого момента остаётся только контролировать работу системы, не допуская её засорения.

Автоматическое проветривание

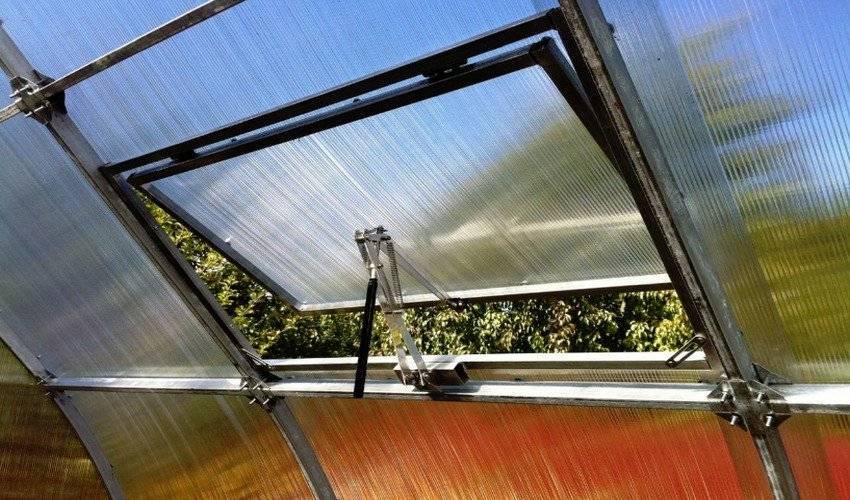

При автоматической поливной системе придётся позаботиться и об автоматике проветривания сооружения, иначе высока вероятность загнивания растений.

Узнайте, как сделать систему вентиляции в теплице из поликарбоната.

Конечно, в небольших теплицах открывать форточки можно вручную, но для больших конструкций такой способ мало подходит, поэтому стоит позаботиться об использовании специальных механизмов в виде рукояток, зубчатых колёс и шестерёнок.

В дополнение к ним обязательны контролирующие приборы и датчики, которые при повышении влажности будут подавать сигнал для открытия окон.

Для максимально эффективного распределения воздуха внутри большой теплицы полезно дополнительно установить вентиляторы, которые будут размещаться с каждого торца строения. Стёкла в стене, где крепятся вентиляторы желательно заменить на жалюзи, плотно закрывающие отверстия во время деактивации вентиляторов.

Соответственно при работе прибора все лопасти расположены горизонтально, тем самым обеспечивая хорошую подачу свежих потоков воздуха. Кроме того, не забудьте позаботиться о наличии термодатчика, контролирующего деятельность вытяжной системы и тщательно выбирайте место размещения устройства.

Летом, при высокой температуре воздуха, приточное отверстие за вентилятором необходимо прикрывать влажной тканью.

Контроль влажности

Оптимальный уровень влажности — один из ключевых критериев, непосредственно влияющих на создание благоприятного микроклимата для выращиваемых в теплице растений. Большинству из них достаточно показателей в пределах 50–70%, но при выращивании экзотической растительности или цветов возможны существенные отклонения в любую сторону.

В связи с этим возникает необходимость в искусственном создании и поддержании уровня влажности, для чего в тепличных помещениях устанавливают специальные измерительные приборы, именуемые гигрографами.

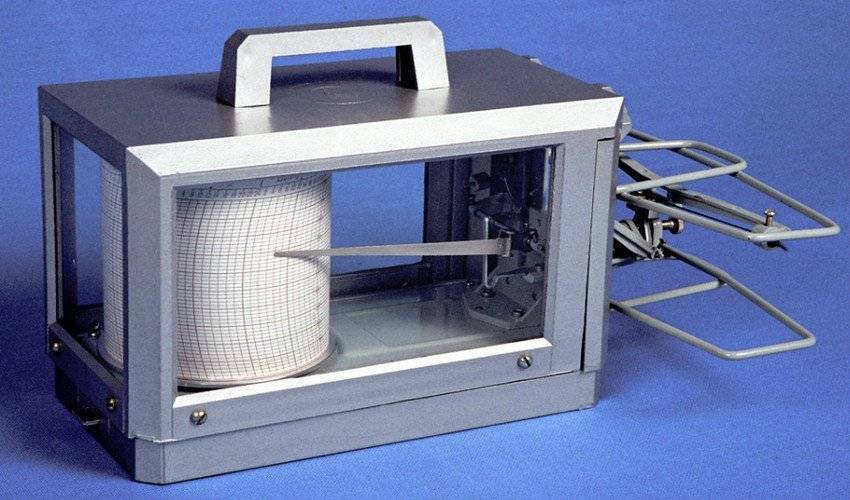

Гигрограф для контроля влажности
Чуть менее удобным вариантом будут психрометры, показания которых в процессе эксплуатации придётся сверять с психрометрической таблицей.

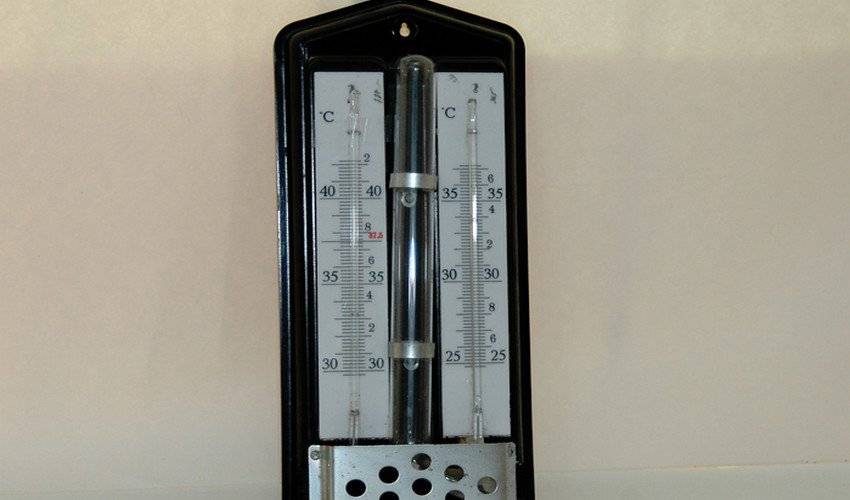

Психрометр для контроля влажности
Для предупреждения образования чрезмерной влажности в теплице, стоит организовать качественную вентиляционную систему, с обустройством вентиляционных окошек, которая задействуется при неудовлетворительных показаниях упомянутых приборов.

Материалы и инструменты

Если вы решите создавать капельную систему полива согласно вышеприведённой схеме, тогда стоит заранее подготовить:

• бочку из пластика или другой подходящий резервуар, из которого по лентам и шлангам будет проходить вода;
• железный профиль (или деревянные бруски) и доски для сооружения подставки под бочку;
• трубы или шпаги для организации основных магистралей;
• набор фитингов для труб в местах крепления поворотов и ответвлений;
• колпаки для закрытия труб основных магистральных шлангов;
• фильтр для очистки воды;
• таймер (контролёр) процесса автоматического распределения жидкости;
• капельницы и микротрубки, диаметр которых варьируется в пределах 3–5 мм;
• капельные ленты;
• дополнительные устройства в виде насоса, индивидуальных кранов для каждой линии полива и обратных клапанов, хотя их установка не считается обязательной.

Как видите, несмотря на то, что можно обойтись без готовой оросительной системы, для создания самодельной всё равно придётся приобрести различные составляющие компоненты, которые не всегда дёшево стоят.

Заключение

Организация автоматического полива — не такая сложная задача. Для простой системы не нужны сложные приборы, достаточно обычных подручных материалов. Весьма эффективно показывает себя капельный или фитильный автополив растений, хорошо зарекомендовали себя и гидрогель с гранулированной глиной. Весьма удобные приспособления с регулировкой скорости подачи получаются из капельницы, а специальные кашпо способны надолго обеспечить произрастающую в них зелень водой.

А специалисты и энтузиасты могут организовать продвинутые и мощные системы автоматического полива на микроконтроллерах и датчиках влажности. Для создания таких модулей нужно некоторое специальное оборудование и навыки, но усилия компенсируются высокой автономностью готового автополива, его обширными возможностями и пространством для доработок.

Существуют и дополнительные способы продления срока жизни домашних цветов с помощью ряда специальных приемов. Но они становятся стрессом для растений, а неправильное их применение способно даже их погубить. Поэтому к ним желательно прибегать лишь в самых крайних случаях и отдавать предпочтение простым методам автоматического полива.
