Схема газового отопления и монтаж котла в частном доме

Особенности труб для системы отопления

В отопительных системах используют трубы из металла, меди или металлопластика.

Трубы из металла смонтировать сложнее всего, тем более самостоятельно. К тому же они очень тяжелые, могут со временем начать ржаветь. Тем не менее, соединяя котел и отопительный контур, необходимо использовать только металлические трубы.

Медные трубы гораздо легче, но устанавливать их самостоятельно также сложно. Нужен опыт, специальное оборудование и серебряный припой.

Трубы из металлопластика — лучший вариант для самостоятельного монтажа системы отопления. Такие трубы не только легкие, но и прочные. Ведь пластик в них, «надет» на алюминиевую основу.

Диаметр труб должен быть равным диаметру соединений в котле. При соединении труб и котла запрещено использование переходников.

Комнатные терморегуляторы

Требуемая температура на выходе котла выставляется пользователем на блоке управления отопительной установки. Встроенный термостат сам выбирает нужный режим работы. Но у такого способа поддержания микроклимата в помещениях на должном уровне имеется ряд недостатков.

  • Газовый (да и любой иной) котел регулирует температуру теплоносителя, а не воздуха в комнатах. А для микроклимата имеет значение последнее. Здесь необходимо учитывать теплопотери в трубах и радиаторах, степень освещенности конкретной комнаты, время суток и иные факторы. Следовательно, желаемой температуры в доме, особенно в несколько этажей, со сложной схемой разводки, таким способом не добиться. Если же установить выносной (комнатный) регулятор в самом прохладном из помещений, где микроклимат имеет значение, котел станет управляться более гибко.
  • Использование приборов этого класса позволяет сократить число переключений оборудования, следовательно, повысить его ресурс.

Комнатные регуляторы дают возможность оптимизировать расход газа и повышают удобство эксплуатации котла. При изменениях температуры «за бортом» не придется периодически бегать в топочную, чтобы изменить уставку на блоке автоматики – управление отопительным агрегатом осуществляется по сигналам от терморегулятора.

Рекомендации по выбору котла

Выбирая для своего дома газовый котел, придется выбирать между настенной и напольной моделью. Тут сложно сделать выбор, у каждого из них есть плюсы и минусы, нужно учитывать в каких условиях будет работать устройство.

Двухконтурные и одноконтурные модели

Это касается настенных приборов, если вы живете в маленьком доме с кухней и одним санузлом, то покупайте двухконтурный котел – он обеспечит вас горячей водой.

Если в доме несколько санузлов, то установите одноконтурный прибор совместно с бойлером косвенного нагрева.

Расход газа

При выборе вы гарантированно поинтересуетесь у продавца: «сколько газа будет расходовать котел на обогрев моего дома». Один продавец назовет цифру 5-6 кубов в сутки, а другой 7-8 кубов. Конечно, вы приобретете тот, который тратит меньше газа.

Ошибка в том, что вы спросили об этом. Никто не может точно сказать какой будет расхода газа. Это зависит не от котла, а от теплопотерь здания. У всех домов они будут свои!

КПД котла

Редкий производитель скажет правду о КПД своей продукции

Важно знать, что у настенных изделий КПД всегда больше, чем у напольных моделей. Потолок этого параметра давно достигнут, и отличатся реальный КПД может только в сотых процентах

Теплообменник из меди или алюминия?

Агрессивная реклама убедила нас не может быть ничего лучше меди. Конечно, это правда, в то же время КПД котла с теплообменником из алюминия через время снижается не более чем на 1%. Но устанавливая алюминиевый теплообменник, изготовитель в самом деле пытается сэкономить.

106 % у конденсационных котлов

Вы можете встретить в магазине конденсационные модели, как утверждают у их очень высокий КПД.

Внимание! Важно понимать – любой котел не способен дать КПД, превышающей 100%

Но изготовители любят говорить о КПД в 106% и больше

По этой причине на эту характеристику не стоит обращать внимание. У всех конденсационных моделей примерно одинаков КПД, он больше, чем у обычных, но не может быть больше 100%

Их стоит приобретать только если у вас работает низкотемпературная отопительная система. К примеру, используются теплые полы. Конденсационная конструкция показывает свои качества и дает экономию только при низкотемпературной работе. В других случаях его работа не отличается от традиционных котлов.

Кроме подходящей мощности, нужно учесть функциональность агрегата. Экономную и комфортную работу прибора обеспечивают несколько функций:

  • Регулировка поддерживаемой температуры с учетом погоды. К котлу подключается температурный датчик, расположенный на улице;
  • Контроль температуры перемещающегося теплоносителя. На трубопроводе и в помещениях устанавливают специальные датчики;
  • Программирование. Может быть реализовано как программами, заложенными в контролере, так и вручную;
  • Дорогие газовые котлы могут управляться удаленно через GPS соединение.

Двухтрубная с горизонтальной схемой

Отопление на две трубы в горизонтальном виде – схема для крупных помещений. Радиаторов на этаже больше десяти.

Магистрали подсоединяются к приборам параллельно. Сточная (обратная) расположена на уровне пола. Подача врезается в батарею сверху, разводка проходит под подоконником, потолком.

Не требуется разгонный стояк. Техническая вода отопления поднимается на высоту от котла, за счет давления внутри схемы.

Необходимы расширительный бак, стояки для перекрытия, предохранительные клапаны. Мембраны для двух труб с циклом на самотёке – неудачная мысль.

Проблему представляет скрытие разноуровневых магистралей с глаз. Придется подумать, как вернуть помещению вид. Работать будет исправно.

Нормы и правила установки

Для монтажа стандартного котла на электрическом топливе мощностью 220 вольт не переоборудуют помещение, но учитывают некоторые рекомендации относительно последовательности действий:

  • перед размещением на стене вымеряют высоту и выпиливают борозды для прокладки провода и распределительного щитка или коробки;
  • котел крепят на ограждении в соответствии с инструкцией, убирают в канавки кабели и отделывают раствором область разводки;
  • агрегат подсоединяют к выходным патрубкам отопительной системы и электропроводке;
  • чтобы обеспечить рентабельность обогревателя (стоимость месячной эксплуатации), нужно предусмотреть потребление электричества в размере лимитированного предела, прописанного в договорных обязательствах;
  • это осуществляется после приобретения и установки программатора или контролирующего термостата для уменьшения нагревания ночью или в пустом жилье.

Двухконтурный электрический агрегат пользуется спросом для отопления квартир многоэтажного сектора, т.к. не требует больших затрат, безопасен в работе, рентабелен, не требует особых навыков при установке.

Газовые котлы предназначаются для нагрева жидкого теплоносителя в автономных отопительных конструкциях, монтаж настенных газовых котлов отопления выполняют в квартирах или частных домовладениях. Так как данные нагревательные приборы работают на взрывоопасном виде топлива, необходимо четко соблюдать правила установки настенного газового котла, чтобы обеспечить жильцам абсолютную безопасность.

В первую очередь владельцам недвижимости следует знать, что все работы, связанные с подключением устройства к газовой магистрали и отопительной системе должны производиться специалистами в строгом соответствии с утвержденными СНИПами.

Установка и подключение котла

Чтобы провести в дом газовое отопление, необходимо выделить для котла отдельное помещение. Нормативные правила рекомендуют высоту потолков не ниже 2,5 м, пожаробезопасность ограждающих конструкций с горением не менее 45 минут, а также отсутствие препятствий для доступа к котлу. В помещении должно быть окно, отдельный выход на улицу и газоанализатор.

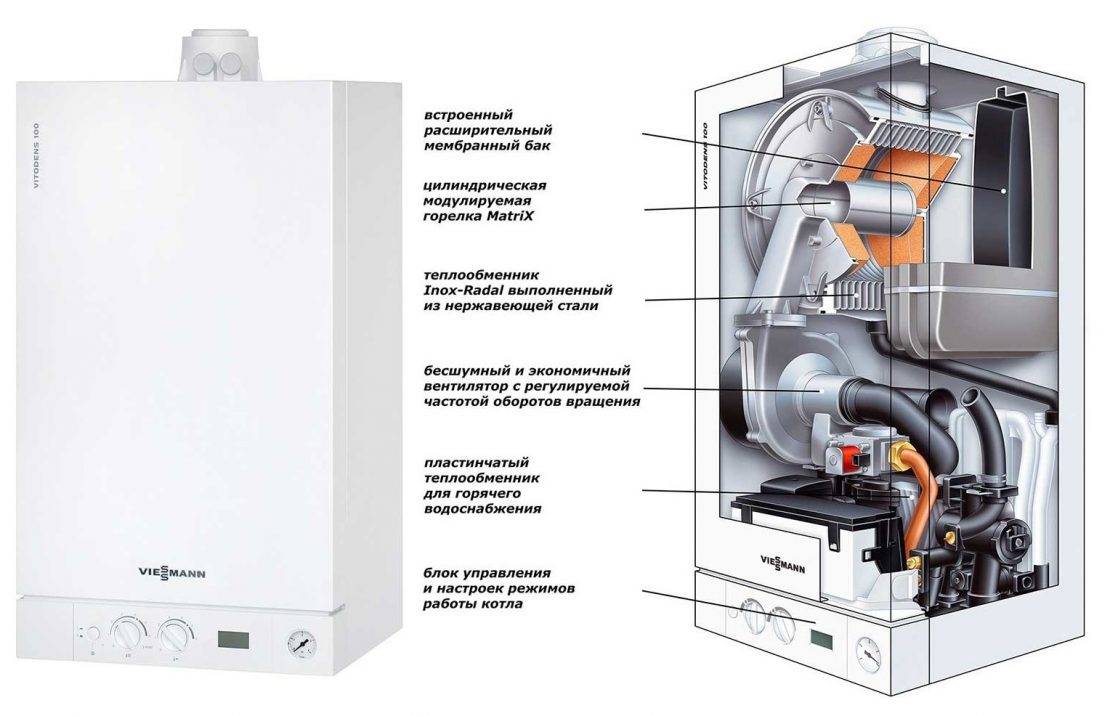

Устройство газового котла отопления

Конструкция состоит из множества основных и вспомогательных элементов.

Рассмотрим устройство газового котла отопления в частном доме подробно:

  1. Газовая горелка. Она имеет форму прямоугольника и оснащена форсунками, которые обеспечивают равномерность горения и полноценное сгорание топлива.
  2. Теплообменник. Представляет собой короб из металла, куда встроена батарея. Внутри обменника перемещается теплоноситель, получая нагрев от котла, где сгорает топливо. В одноконтурном оборудовании устанавливается только один теплообменник, в 2-х контурном – два.
  3. Циркуляционный насос. Прибор обеспечивает интенсивность подачи теплоносителя и устанавливается только в системах с принудительной циркуляцией, поэтому есть не во всех котлах.
  4. Расширительный бак. Конструкция нужна для отведения объемов теплоносителя при расширении в процессе нагревания.
  5. Автоматика. Система управления агрегатом, которая отводит продукты сгорания топлива. В системах с атмосферной горелкой блок автоматики подсоединяется к дымоходу, а в турбированных системах уже установлена труба, дополненная вентилятором.

Монтаж напольного котла

Просматривая варианты, как сделать в частном доме газовое отопление, следует обратить внимание на вид котла. Для оборудования напольного типа обустраивается отдельная площадка с отрытым доступом и огнеупорным покрытием

Расстояние от газовой горелки до стены должно быть не менее 100 см. Агрегат сначала подключается к дымоходной трубе, только потом к системе отопления в доме.

На трубопроводе обратного тока обязательно устанавливается фильтр грубой очистки для устранения из теплоносителя механических примесей. Трубопроводы, которые соединяются с котлом, оснащаются вентилями запорного типа, агрегат с двумя контуром соединяется с магистралью подачи холодной воды.

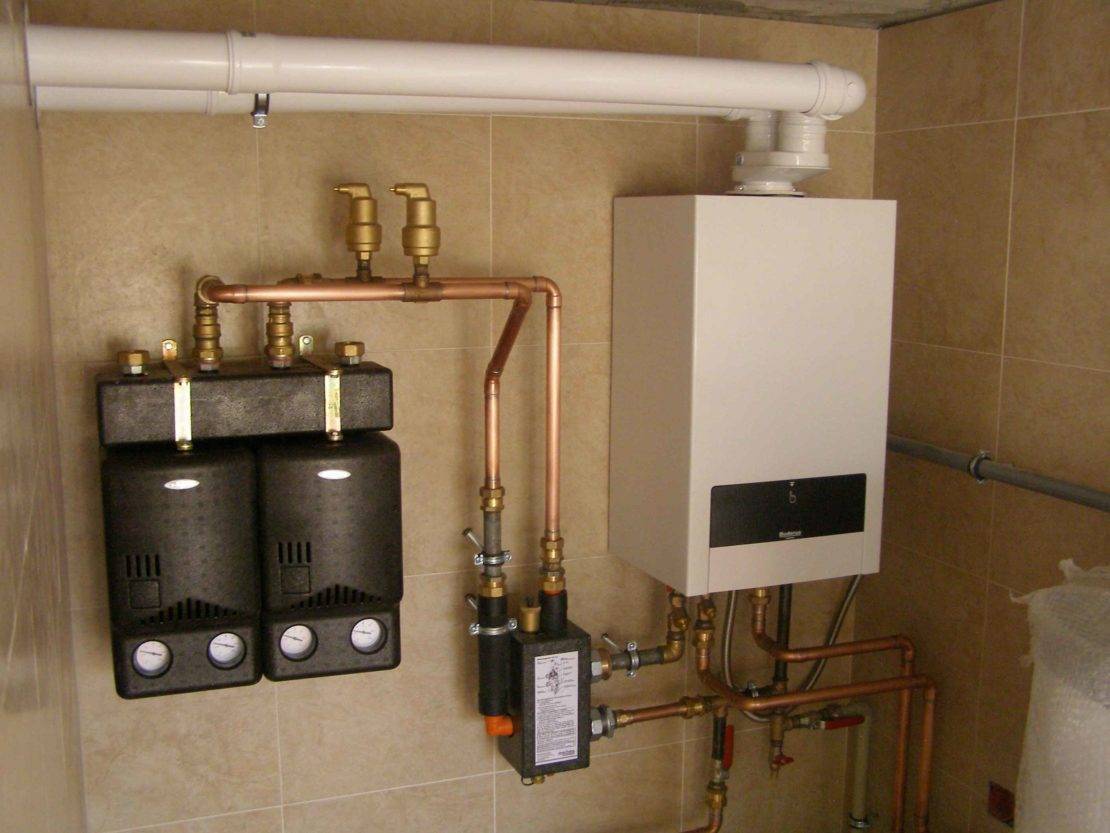

Монтаж настенного котла

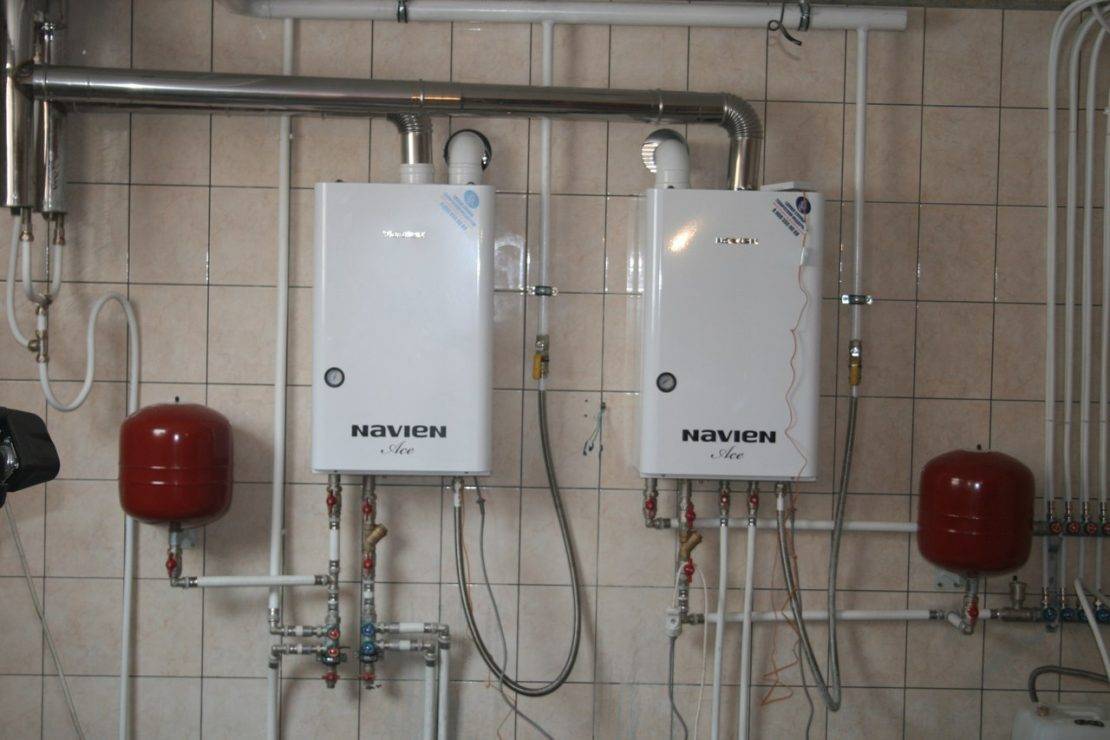

Настенные агрегаты устанавливаются чаще всего в квартирах, монтируются в любое удобное место, но есть правила установки. Перед началом монтажа нужно снять с прибора заглушки и промыть трубки напором воды.

Навешивать котел нужно на ровную стену с достаточным запасом прочности и предварительной установкой негорючей прокладки. Расстояние от котла до стены должно быть не менее 45 см, до любого другого оборудования не менее 20 см. Следует заранее обозначить точку монтажа прибора и подвести розетку питания.

Навешивается изделие на планки, выставленные строго горизонтально (лучше выравнивать лазерным уровнем). Теперь на патрубках входа нужно установить фильтры, подключить агрегат к системе водоснабжения. Лучше всего использовать стальные трубопроводы с паронитовой прокладкой. Зная, как в квартире провести газовое отопление, с работой справится начинающий мастер. Но только после предварительного составления проекта и разрешения от соответствующих организаций.

Схемы

Отопительная система функционирует благодаря естественной циркуляции. Потому теплообменник необходимо устанавливать ниже уровня радиаторов. Постоянную работу теплового контура обеспечивает циркуляционный насос.

Выделяют открытые и закрытые схемы парового отопления: в первом случае система имеет связь с атмосферой (разомкнута), во втором – полностью изолирована от воздействия атмосферного давленияИсточник s-proms.ru

Паровое отопления в доме предполагает обустройство одно- либо двухтрубной системы отопления. Оптимальный выбор последней зависит от площади здания, которое планируется отапливать.

Однотрубная

При однолинейной разводке радиаторы подсоединяются последовательно. Образовавшийся пар проходит по трубопроводу от одной батареи к следующей. В итоге первый радиатор всегда самый горячий, последний – практически холодный. Однотрубная система подходит лишь для малогабаритных помещений (не более 80 м²).

Двухтрубная

Если дом имеет огромную площадь, следует применять двухлинейный вариант отопления. Постоянная подача горячего пара осуществляется по верхней трубе. Остывший конденсат возвращается к нагревательному агрегату через нижний трубопровод. Вне зависимости от степени удаления от котла, все отопительные батареи нагреваются равномерно.

Однотрубная система отопления больше подходит для обогрева дачи или небольшого дома, для просторного коттеджа или двухэтажного строения рекомендуется использовать двухтрубнуюИсточник gubernia.media

Сборка и схема работы

Мы не говорили об этом, но еще одной чертой отопительных котлов является то, что в их конструкции очень много металла. Следовательно, такие котлы будут много весить. Именно по этой причине процедуру сборки следует проводить только там, где в будущем будет находиться котел.

Для начала делаем фундамент под будущий котел, используя для этого специальный жароустойчивый кирпич. Когда раствор высохнет, устанавливаем на фундамент днище бункера для золы. Далее по периметру днища поочередно ставим внутренние стенки отопительного котла и привариваем их.

У нас имеется готовый корпус. Внутри него привариваем специальные направляющие, к которым в дальнейшем будут крепиться обменники тепла и колосники. На внешнюю часть бункера привариваются ребра жесткости, изготовленные из металлического прямоугольного профиля. Ребра должны быть установлены вертикально.

Собственно, на этом практически все, наша процедура изготовления котла плавно приблизилась к своей завершающей стадии. Осталось только смонтировать и установить верхнюю плиту и оставшиеся наружные стенки.

Между этими стенками следует засыпать заранее приготовленный песок, который будет выполнять в конструкции сразу две функции:

  • Защищать стены камеры сгорания от того, чтобы они не перегревались и быстро не прогорали.
  • Выполнять функцию дополнительного теплового аккумулятора.

Важно! Несколько слов о песке, который будет засыпаться. Для этого необходимо использовать хорошо промытый песок, в котором нет грязи или органических элементов

Еще до начала работы его следует прокалить на пламени – именно так вы сможете выжечь из него всю наличествующую органику. Если вы не сделаете подобную процедуру заранее, то в процессе эксплуатации котла будет образовываться характерный неприятный запах.

Устанавливается верхняя плита. Все изготовленные емкости из нержавеющей стали устанавливаются сверху на плиту и подключаются к соответствующим контурам системы. Вот теперь точно все. Осталось лишь поставить на место дверцы обеих бункеров и попробовать запустить твердотопливный котел отопления своими руками.

Не много о КПД

В качестве небольшого заключения

Итак, мы с вами попытались разобраться с тем, как сделать и установить твердотопливный котел, не прибегая к услугам профессионалов. Мы предложили вам некоторые инструкции и рекомендации касательно технологии изготовления, а также материалов, необходимый при работе. Если вы будете в точности следовать всем нашим инструкциям по собственноручному изготовлению отопительного прибора, то в итоге вы получите максимально экономичный котел, который к тому же будет очень недорого стоить. Такой котел, работающий на твердом топливе, способен обеспечить комфортные условия проживания, при котором перепады ночных и дневных температур практически не будут заметными.

Этап первый: монтаж котла

Установка газового прибора, как правило, не вызывает сложностей. Это самый простой этап монтажных работ отопительной системы. Производителями разработано подробное руководство по установке каждого вида котла.

Напольный поставить проще, несмотря на то, что тяжелее по весу и больше размером. Для настенного нужны специальные кронштейны. Они идут в комплекте к прибору. Схема подключения настенного котла к системе отопления указана в инструкции к прибору

Самое важное — выбрать правильно место установки котла, при этом предусмотреть, как будет выполнен подвод труб к котлу. Выбирая местоположение агрегата, учитывают не только удобство в обслуживании

Нужно соблюдать нормы и требования, которые предъявляются к газовым приборам. Их выполнение является гарантом эффективности и безопасности пользования отопительным агрегатом

Выбирая местоположение агрегата, учитывают не только удобство в обслуживании. Нужно соблюдать нормы и требования, которые предъявляются к газовым приборам. Их выполнение является гарантом эффективности и безопасности пользования отопительным агрегатом.

Два основных правила, которые нужно соблюдать:

  1. Помещение, где будет установлен котёл, нужно обеспечить окном, либо форточкой, которые можно легко открыть при необходимости.
  2. Рядом с газовым агрегатом нельзя размещать каких-либо приборов или предметов.

Схема подключения напольного котла предусматривает тщательную подготовку основания. Настенный котёл располагают на высоте от 80 см от пола, не ближе полуметра от стен. Это стандартные требования безопасности эксплуатации.

Чтобы знать, как правильно подключить двухконтурный котёл, нужно познакомиться с условиями, которые требуются для устройства дымохода и системы вентиляции.

Очень упрощают задачу турбо котлы, которые не требуют установки громоздких дымоходов и вытяжных систем. Этот вид котлов сегодня приобретает всё большую популярность. Особенность турбо котлов заключается в устройстве принудительного вывода отработанных газов и одновременного притока уличного воздуха, по типу «труба в трубе». Это наиболее безопасная система, так как позволяет ставить газовые агрегаты практически в любых помещениях.

Есть ещё один вид: напольные парапетные котлы. Это бездымоходные энергонезависимые агрегаты. Их используют там, где невозможно соорудить большой дымоход. У парапетных котлов закрытая камера сгорания, она полностью изолируется от помещения. У таких котлов циркуляция теплоносителя происходит самотёком, без электрического насоса. Это их основное отличие от турбированных котлов с коаксиальным дымоходом.

Недостатки

  • Сложности и значительные затраты при подключении к магистральным газопроводам;
  • необходимость точного соответствия топочной или иного места размещения котла требуемым нормам, а также прохождение согласований;
  • дороговизна отопления при использовании баллонов или газгольдера;
  • опасность взрыва газовых баллонов;
  • энергозависимость (для случаев отключения электроэнергии в доме нужен генератор);
  • опасность при нарушении правил размещения и эксплуатации газового оборудования, или отсутствии автоматической системы слежения за утечками;
  • возможность поломок оборудования (особенно импортного) из-за скачков напряжения в российских электросетях.

Внимание! Игнорирование требований к подключению и эксплуатации газового оборудования создаёт не только проблемы с контролирующими органами, но и опасность для проживающих

Требование к помещению

Особые требования предъявляются и к помещению, где газовое оборудование будет установлено (котельной, или топочной). Эти требования достаточно строги

Но их невыполнение приведет к штрафным санкциям со стороны проверяющих органов, а соблюдение поможет предотвратить несчастные случаи, ведь газ – это взрывоопасное, горючее вещество, с которым нужно обращаться очень осторожно

Газовый котел может быть установлен в чулане, кухне, подвале или специальной пристройке, оборудованной вентиляцией и вытяжкой. При этом категорически запрещается монтировать газовое оборудование в туалете, ванной и жилых комнатах. Остальные требования зависят от типа котла.

Так, маломощный одноконтурный котел (до 60 кВт) разрешается устанавливать в любом помещении дома, кроме вышеперечисленных. Двухконтурные котлы нельзя устанавливать на кухне.

Если общая мощность оборудования находится в пределах 150 кВт, то помещение, где оно будет монтироваться, может располагаться на любом этаже дома. Установка в частном доме более мощных газовых котлов и оборудования (150-350 кВт) допускается только на первом и цокольном этажах.

Кроме этого, правила установки газового котла регламентируют размеры помещения котельной: 0,2 м3 на 1 кВт мощности оборудования при высоте потолков от 2,5 м, но не менее 15 м3 общего объема.

Стены должны иметь предел огнестойкости не менее 0,75 ч. Недопустим монтаж фальшпола и фальшпотолка. Ко всем приборам и вспомогательному оборудованию необходимо обеспечить удобный доступ для наладки, регулирования и обслуживания.

Также в котельную обязательно должен попадать естественный свет. Для этого в помещении необходимо сделать окно из расчета 0,03 м2 площади проема на 1 м3 объема котельной. В окне обязательно должна быть форточка.

Существуют определенные требования к ширине двери, ведущей в котельную – минимум 80 см

Обратите внимание, имеется в виду ширина именно дверного полотна, а не проема!. Кроме этого, необходимо оставить небольшой зазор в нижней части двери или оснастить ее вентиляционной решеткой

Также вентиляционную решетку можно сделать в стене, смежной с соседней комнатой. Сечение вентиляционной продушины рассчитывается исходя из мощности котла: 8 см2 на 1 кВт

Кроме этого, необходимо оставить небольшой зазор в нижней части двери или оснастить ее вентиляционной решеткой. Также вентиляционную решетку можно сделать в стене, смежной с соседней комнатой. Сечение вентиляционной продушины рассчитывается исходя из мощности котла: 8 см2 на 1 кВт.

Если газовый котел устанавливается в цокольном этаже или подвале, помещение котельной должно быть оборудовано дополнительным выходом на улицу. Если газовый котел размещается в пристройке, она должна располагаться возле глухой стены жилого дома, на расстоянии не более 4 м до ближайшего окна, на высоте 8 м от окна до перекрытия (СНиП 41-01-2003 и МДС 41-2.2000 ).

Достоинства и недостатки газовых отопительных систем

Специалисты выделяют широкий список преимуществ отопления природным газом:

  1. Экономичность и выгода. Топливо стоит относительно недорого, система обладает высоким КПД.
  2. Возможность отопления больших домов. При подборе агрегата правильной мощности, не будет проблем с отоплением значительных площадей, объектов любой этажности.
  3. Автоматическая система контроля. Участие человека в обслуживании устройств сведено к нулю. Комплект автоматики отключит горелку при прерывании подачи газа, при возобновлении питания, пламя снова зажжется. В продаже предложены модели систем автоматики и контроля с возможностью установки разных режимов прогрева, дистанционным управлением и другими функциями.

Недостатки сетей:

  • Монтаж газового отопления потребует значительных вложений. Для получения разрешения составляется проект с учетом формы, площади строения и других нюансов, выбирается определенный тип котла и многое другое. Все этапы работ, вплоть до запуска сети в эксплуатацию, выполняются специалистами.
  • Обязательно обустройство системы слежения за утечкой газа. Контролирующий блок подключается к сети питания, система является энергозависимой.
  • Формирование котельной. Настенные устройства допустимо монтировать в жилых помещениях, напольные – только в отдельной комнате с проведенной вентиляцией, трубопроводом подачи воды и отвода стоков, отдельным выходом, окном.
  • Регулярный осмотр и профилактика. Изменения в работе горелки снижают КПД, появляется копоть.
  • Устройства с открытой горелкой не считаются пожаробезопасными, потому рекомендуются для установки в домах площадью от 100 м2.

Правила организации газового отопления и советы по монтажу

Монтаж, обвязка и пуск газа должны выполнять люди имеющей допуск к этой работе. Проектирование и сборка схемы газового оборудования производят по СП 62.13330.2011, СП 60.13330.2012, СП 42-101-2003, и подобным нормативным документам.

Мощные газовые котлы (свыше 30 кВт) размещают в отдельном помещении. Есть обязательные требования к этому помещению:

  • Котельная должна площадью не меньше 4м2высота помещения не меньше 2,5м. Допустимо организовать котельную в подвале жилого дома;
  • Дверной проем должен быть не меньше 80см шириной. Устраиваются окна площадью 0,3 м2на 10 м2 площади помещения;
  • Для приборов с естественной тягой предусматривают вентиляционную систему в верхней части комнаты;
  • Высота дымохода должна быть выше конька на 50 см.

Преимущества и ограничения системы обогрева с помощью газа

Преимущества обогрева с помощью газа:

  • Доступная стоимость;
  • Высокая эффективность. КПД газовых котлов находится в пределах от 80% до 90%. Отдельные производители заявляют энергоэффективность 96-98% КПД, но в реальности это манипулирование цифрами;
  • Небольшие габариты в сочетании с производительностью оборудования;
  • Эксплуатация не требует частого обслуживания и специальных знаний. Большинство изделий работает в автоматическом режиме;
  • Газовый котел не нуждается в загрузке топливом и последующей очистки;
  • Установка двухконтурного котла даст возможность кроме обогрева дома, пользоваться горячей водой.

Но есть у этой системы технические ограничения:

  • Работа оборудования, особенно если установлено много автоматических устройств, производится с помощью программируемого микроконтроллера, который не может работать без электроэнергии;
  • Скачки напряжения, отключения электроэнергии, станут причиной поломки системы отопления, плата управления даже с защитой может сгореть;
  • В помещении, где установлен газовый котел, нужно установить надежную вентиляцию, комната должна иметь площадь и объем соответствующую нормативам;
  • Перед монтажом газового оборудования нужно получить специальные разрешения, установку системы должны проводить специалисты, у которых есть допуск для этих работ.

Котлы на электрической энергии

Электрические котлы в настоящее время занимает первое место по эффективности, так как КПД почти всех моделей находится на уровне 99%

При этом, что очень важно, не потребуется организация систем дымоотведения и вентиляции. Нужды в обслуживание электрических котлов практически не существует, кроме чистки оборудования примерно раз в 2-3 года

Организацию схемы электрического отопления частного дома своими руками реализовать несложно: степень автоматизации здесь может иметь какую угодно степень. Строго говоря, после правильно проведенного монтажа о котле можно попросту забыть.
