Недостатки гибких конструкций.
Несмотря на все преимущества, этот тип подводок содержит в себе и плохие стороны. Они выявляются уже при использовании:
- Слишком сильные скручивания, натяжения и изгибы могут повредить целостность оплетки, что неизбежно приведёт к уменьшению эксплуатационного срока.
- Монтаж в непосредственной близости от источника открытого огня запрещена
- Крепёжные детали под воздействием воды и времени постепенно подвергаются коррозии. Что со временем приведет к ремонту смесителя или другой дорогостоящей фурнитуры.
- Некоторые типы гибких конструкций плохо относятся к воздействию слишком высоких температур.(вода близкая к закипанию)
Гибкая
Монтаж с помощью гибкой подводки существенно проще. Шланг отлично подходит для подключения разнообразных видов сантехнического оборудования. Эластичная подводка даже позволяет подключать сантехнику, находящуюся на удалении от труб водоснабжения.
Благодаря гибкому шлангу можно устанавливать смесители в любом месте ванной комнаты, например, у края ванны или на стене, в углу и т. д. Зачастую, когда покупают смеситель, набор уже укомплектован резиновыми подводками для подключения к системе водоснабжения. Но в большинстве случаев их длина недостаточна, поэтому приходится приобретать шланги подлиннее.
Конструктивно гибкая подводка состоит из резинового шланга некоторой длины, поверхность которого оплетена металлической рубашкой, необходимой для повышения прочности. По концам находятся фитинги для резьбового соединения. При условии использования каучука, шланг абсолютно безопасен и экологичен.
Срок службы гибкой подводки довольно высок. В период использования он не выделяет вредных веществ. Сам материал стойко переносит воздействие высоких температурных режимов, поэтому гибкий шланг может быть использован в горячем водоснабжении или отоплении. Но лучше спросить в магазине, как выбрать проводку для воды температурой выше +950.
Гибкий шланг может оснащаться штуцером из латуни, он соединяется с подводкой посредством специальной гильзы. Соединения же с системой водоснабжения производятся благодаря штуцерам или накидным гайкам.
К безусловным плюсам гибкой подводки относится следующее:
- возможность скрытой установки. Гибкие шланги можно просто спрятать во внутристенных боксах. Особенно скрытый монтаж актуален при установке встраиваемых смесителей, тогда шланги не портят вид;
- гибкость подводки. В процессе установки сантехники ее можно свободно перемещать по площади ванной, при этом не нужно переживать за то, что шланг может повредиться;
- простота и легкость монтажа и демонтажа. Все, что нужно – это гаечный ключ и пассатижи;
- высокое качество и долгий срок службы;
- безопасность в использовании;
- удобство эксплуатации.
Однако, гибкая подводка имеет ряд минусов, например:
- небрежность в обращении, механические повреждения, скрутки и растяжения приводят к повреждению шланга, что обернется протечной и затоплением;
- сильфонная подводка отличается шумностью, особенно при одновременном открытии кранов в разных помещениях;
- металлическая рубашка со временем окислится и начнет ржаветь;
- далеко не все шланги могут выдержать температуру горячей воды;
- невозможность монтажа вблизи с источником открытого огня.
Как починить инсталляцию унитаза? Особенности ремонта
Подвесная унитазная конструкция смотрится намного выигрышнее, чем привычный напольный унитаз. Конструкция компактная и изящная. Однако монтаж такого прибора во многом отличен от напольного варианта.
Главное отличие в том, что монтаж производится не на пол, а на инсталляцию — особый каркас. Во всем остальном починка напольной и подвесной конструкции отличаются ненамного.
Инсталляция — это каркас, выполненный, например, из профильных труб. Каркас монтируют на несущую стену или на перегородку или пол. Вся нагрузка приходится именно на него. Заключительный этап монтажа — это обшивка инсталляции гипсокартоном и финишные отделочные работы.
Виды
Данные водяные шланги бывают следующих видов:
- для подключения смесителя умывальника, душевой кабины и другого оборудования к горячей воде. Чтобы их идентифицировать, в оплетку добавлены красные нити («А» на рис. 2);
- для соединения с трубами холодного водоснабжения. В их оплетке присутствуют нити синего цвета («В»);
- универсальные, допускают подключение к водоснабжению любого типа. Оплетка таких труб имеет красную и синюю маркировку («С»).
Рис. 2. Шланги для холодной и горячей воды, а также универсальные Помимо этого подводка различается по материалу оплетки, что отражается на определенных характеристиках, а именно:
- Алюминиевое армирование. В настоящее время практически не используются. Единственное достоинство – низкая цена, что не оправдывается из-за непродолжительного срока эксплуатации (3 года). Помимо этого такая защита не выдерживает давление более 5 атм. Но самый главный недостаток таких изделий – неустойчивость к коррозии. Во влажном помещении происходит скоротечное разрушение оплетки, после чего резиновый шланг быстро приходит в негодность. Поэтому такие трубы допускается использовать при подключении кухонного оборудования, например, смесителя с выдвижной лейкой (с гибким шлангом), но для ванной комнаты или душевой они не годятся.
- Оплетка из нержавейки (самый распространенный вид). Такой вариант исполнения существенно продлевает срок службы (качественное изделие может эксплуатироваться не менее 10 лет). Эти трубы могут выдерживать давление в 10 атм и у них нет ограничения по типу помещений, то есть, допускается установка даже в парилке.
- Нейлоновая оплетка, она существенно повышает эксплуатационные характеристики. Такие изделия можно использовать в течение 15 лет, при этом они рассчитаны на давление до 20 атм, и температуру технической среды 110°С. Правда стоимость этих труб выше, чем у двух предыдущих видов. В бытовых условиях нет необходимости в таких высоких характеристиках, поэтому использовать подводку с нейлоновой оплеткой нецелесообразно.
Подводка в нейлоновой оплетке
Встречаются трубы, где шланги изготавливаются не из резины, а каучука, такие изделия более надежны, но и значительно дороже.
В качестве дополнительной защиты оплетку может покрывать силиконовый слой, как утверждают производители, это позволяет продлить срок службы до 20 лет.
Сильфонная подводка.
Несмотря на то, что физически она тоже гибкая, принято выделять такой тип подводки в качестве отдельного вида, ввиду существенных конструктивных различий. Особенность сильфонной подводки заключается в том, что оболочка представляет собой металлическую гофру, прочную, но в тоже время гибкую, помимо этого внутри отсутствует резиновый шланг.

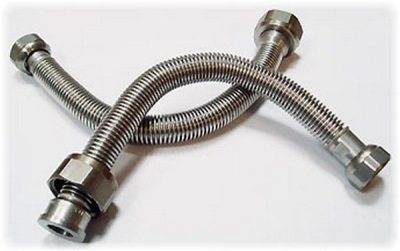

Сильфонная подводка
Стоит также отметить, штуцер вместе с оконечным фиксатором соединены с гофрированным рукавом сваркой, это существенно повышает надежность конструкции. Срок эксплуатации изделий такого типа не менее 25 лет, при этом, они могут использоваться для работы с технологической средой, нагретой до 250°С. Как правило, гофру изготавливают из нержавеющей стали, но встречается сантехника ВИП категории, где для этой цели используется латунь и медь.
Это новый вид подводки, и на данный момент появления на рынке неоригинальной продукции замечено не было. Что касается цены, то она значительно выше обычных соединительных шлангов.
Гибкая подводка на основе PE-X
Гибкая подводка PE-X — это новый вид подводки для воды с большим сроком службы. Так, например, если обычные подводки прослужат вам от 3 до 15 лет, в зависимости от качества продукции и способа эксплуатации, то новые пластиковые гибкие подвобки будут служить до 50 лет. Шланги данных элементов изготовлены из сшитого полиэтилена PE-X, срок эксплуатации которого может быть более 50 лет, при этом он практически не теряет своих свойств на протяжении всего срока использования.
На графике выше видно, как стареет резиновый шланг и сшитый полиэтилен. Гибкая подводка PE-X может использоваться для подключения приборов отопления, холодного и горячего водоснабжения, выдерживает давления до 20 атм и максимальную температуру 100°С, гарантия 15 лет.
Как произвести замену подводки
Когда необходима замена
Поменять шланг необходимо, если:
гибкая подводка лопнула. Нарушение оплетки или разрыв внутреннего шланга приведет к образованию протечки и, как следствие, затоплению помещения. Причинами нарушения герметичности могут быть высокое давление в системе или механическое воздействие;
Нарушение герметичности соединительного шланга
обнаружена течь гибкой подводки в месте соединения со смесителем или водопроводной трубой. Причинами образования протечки могут быть естественный износ прокладки или трещина на штуцере (гайке).
Протечка в месте присоединения шланга
Процесс замены гибкой подводки
Чтобы произвести монтаж гибкой подводки для воды для подключения смесителя, необходимо:
- отключить водоснабжение. Сделать это можно при помощи крана, установленного в квартире;
- открыть краны смесителя, чтобы стекла оставшаяся жидкость;
- разводным ключом или гаечным ключом, соответствующим диаметру накидной гайки, открутить шланг от водопроводной трубы. Если место соединения заржавело, и шланг не откручивается, то не стоит прилагать усилий для снятия подводки. В этом случае на ржавчину наносится растворитель или жидкость WD 40, которая удаляет налет;

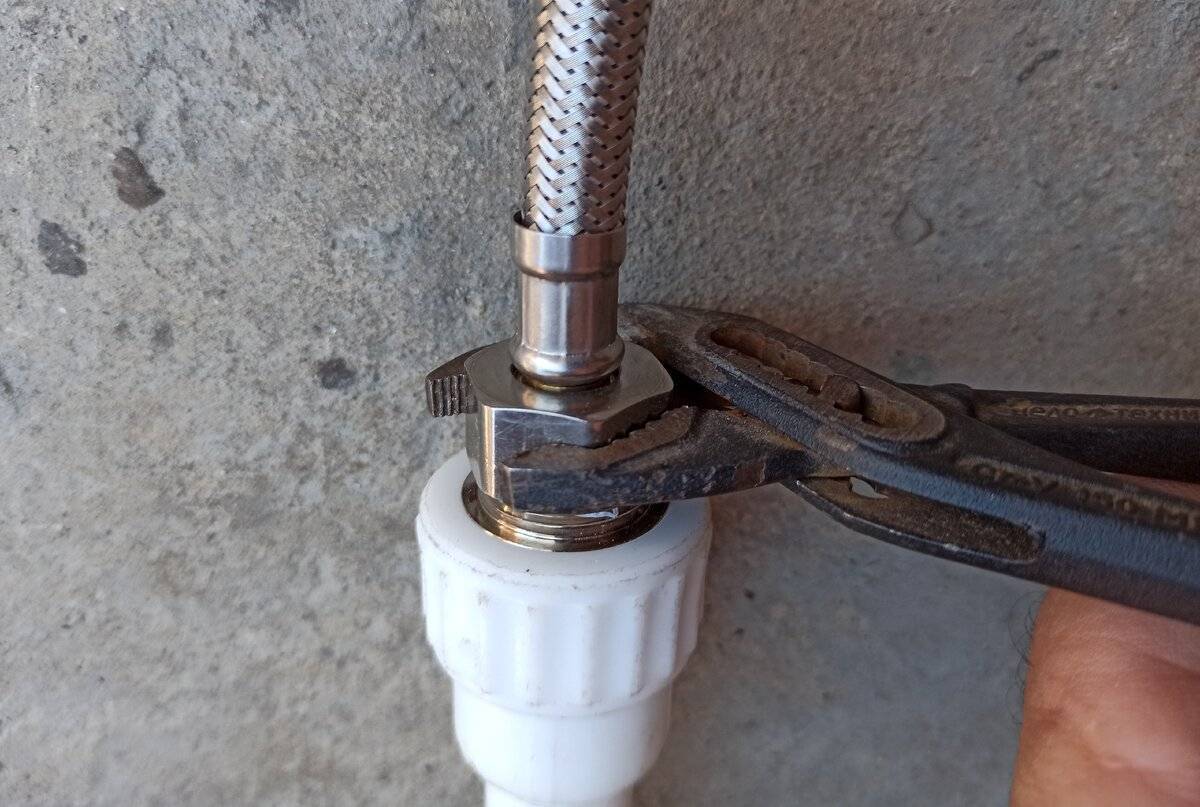

Отсоединение гибкого шланга от водопроводной трубы
Чтобы избежать затопления водой, оставшейся в шланге, под места присоединения разводки рекомендуется подставить емкость.
снять смеситель. Для этого необходимо ослабить гайки, фиксирующие устройство;
отсоединить шланги от смесителя разводным ключом;
подключить новые соединительные шланги к смесителю и установить устройство на прежнее место. Если крепление на шланге не соответствует разъему на смесители, то дополнительно устанавливаются переходники
При установке переходника важно позаботиться о герметичности соединения, которое обустраивается при помощи ФУМ-ленты или льняной нити;
Установка гибкой подводки на смеситель
- произвести крепление шлангов подводки к отводу водопроводной трубы.
Прикручивать шланги к смесителю и отводу требуется без особого усилия, которое может привести к образованию трещины накидной гайки или штуцера. Для герметизации соединения использовать дополнительные средства не надо, так как подводка уже содержит встроенные прокладки.
- при первом включении воды рекомендуется проверить гибкий шланг и места присоединения на герметичность. Среднее время проведения проверки 20 – 30 минут.
Процесс замены соединительных шлангов представлен на видео.
Заменить гибкую подводку самостоятельно не составляет проблем. Главное – правильно подобрать шланг, соответствующий всем параметрам.
Не посмотрел сразу – не плачь потом
Это и вовсе аксиома – прежде чем монтировать гибкую проводку, проверьте её комплектность. Не выпала ли прокладка, хорошо ли обжата концевая арматура, нет ли дефектов на резьбе или оплётке.
ФОТО: static.onlinetrade.ruЕщё лучше – посмотреть на всё это в магазине, чтобы потом не бегать с браком и не доказывать, что это произошло не по вашей вине
И заведите себе простое правило: хотя бы раз в полгода находить немного времени и, вооружившись фонариком и бумажной салфеткой, проводить ревизию своей сантехники на предмет подкапывания и протечек. Тогда неожиданностей не будет.
А теперь немного о том, как правильно выбрать гибкую подводку:
Оцените эту статью
Загрузка…
Гибкий шланг покрытый армированной оплёткой.
Он представляет из себя шланг, весьма эластичный и покрытый оплёткой из различных материалов. К торцам прикреплены фитинги. На одном торце прикреплён штуцер, на другом накидная гайка, имеющая определённый диаметр внешней резьбы.
Из достоинств выделяют невысокую цену. Именно поэтому эту разновидность гибкой подводки для воды очень часто выбирают покупатели.
Технология изготовления шланга не слишком сложна. Но тем не менее этот тип подводки имеет весьма сложную структуру. В основе лежит резина, каучук или усиленный сшитый полиэтилен. Шланг оплетён проволочной нитью.
При оплётке возможно использование разнообразных материалов:
- Нержавеющая сталь — самый популярный материал для обмотки. Она характеризуется наиболее средними параметрами. Хорошо проявляет свои свойства при +95 градусах жидкости 10 атм. давления. Надёжная работа обеспечена в течение 10 лет. Идеально подойдет для подключения водоснабжения к бачку унитаза.
- Нейлон проявляет себя лучше нержавейки. Рабочая температура до +110 градусов. Рабочее давление не может быть больше 20 атм. давления. Стабильная работа составляет более 15 лет.
- Алюминий — менее устойчивый материал при производстве оплётки. Температура жидкости обязательно должна быть не больше определённой температуры. Это +80 градусов для стабильной работы оплётки. Давление не более 5 атмосфер. Работа такой оплётки составляет около 5 лет. Из недостатков следует выделить повышенную подверженность коррозии. Изделия с алюминиевой оплёткой нужно применять в среде с небольшой влажностью.
Инструкции по монтажу саморегулирующегося кабеля
Вариантов укладки кабеля множество – выбор зависит от места и условий монтажа. При устройстве домашних автономных коммуникаций чаще всего приходится утеплять трубы, поэтому остановимся более подробно на описании процессов внутреннего и вешнего монтажа кабеля на трубопровод.
Вариант #1 – внутренняя установка
Монтаж греющего кабеля внутри водопроводной или канализационной трубы производят по разным причинам. Основная – невозможность фиксации из-за того, что трубопровод уже лежит в траншее и закрыт слоем грунта.
Конечно, такой тип установки имеет некоторые минусы:
- использование дополнительной детали – тройника;
- снижение свойств кабеля из-за налета, который появляется через какое-то время (зависит от характеристик воды);
- уменьшение диаметра трубы, дополнительное препятствие на пути перемещения воды;
- ограниченная длина и предпочтительное использование на прямых участках.
Важный момент: самрег заводят только через специальный тройник, запорной арматурой при подключении нагревательных систем пользоваться запрещено!
Производить ремонт или замену кабеля легко, все действия выполняются через тот же тройник. Главный плюс в том, что при внутреннем монтаже соприкосновение кабеля с жидкостью напрямую приводит к увеличению силы нагрева – отсюда прямая экономия
Инструкция по применению готового комплекта:
- подключение к кабелю всех функционально важных деталей (оформление оконцовки, присоединение кабеля питания);
- врезка в трубу тройника со свободным отводом для кабеля;
- заводка кабеля внутрь трубы на определенную длину;
- герметизация узла с помощью проходных элементов или накидных гаек.
Не рекомендуется вставлять самрег в трубу, сечение которой менее 40 мм – это повлияет на скорость и объем перемещаемой жидкости.
Как подготовить кабель и надеть концевую муфту, можно увидеть в следующей инструкции:
Галерея изображений
Фото из
Этап 1 – удаление изоляции и оплетки
Этап 2 – обсадка конца кабеля
Этап 3 – подклейка конца муфты
Этап 4 – обсадка колпачка феном
Сейчас кабель полностью готов к монтажу внутрь водопровода или канализационной трубы.
Вариант #2 – наружная установка
Внутрь трубы, особенно узкого сечения, больше одного кабеля вставлять не рекомендуется, а с наружной стороны можно разместить от 1 до 4 саморегулирующихся кабелей. Одного обычно хватает для трубы небольшого диаметра (40-50 мм), а от 2 до 4 штук используют для больших труб, расположенных в зонах низкой температуры.
Для коммуникаций, помещенных в грунт, часто применяют «золотую середину» – два кабеля, идущих параллельно вдоль противоположных сторон.
Для фиксации используют алюминиевый скотч, предназначенный для увеличения теплоотдачи и одновременной защиты. Однако иногда требуется более прочное крепление – на стяжки. Если на фрагмент трубы падают прямые лучи солнца, рекомендуется использовать устойчивые к УФ излучению стяжки черного цвета.
Тип укладки выбирают в зависимости от необходимой степени обогрева – спиральный или линейный. Для спирального монтажа достаточно одного кабеля
Спиральный способ охватывает максимальную площадь поверхности трубы. Чем меньше шаг между оборотами кабеля, тем эффективнее нагревание. Средний интервал – 5-6 см. Спираль по длине больше, чем линейно уложенный кабель, примерно в 1,7-1,8 раза. В качестве крепежа используется монтажная лента.
Инструкция по укладке:
- Расположение кабеля по всей длине участка трубы, требующего подогрева, линейным или спиральным способом.
- Обмотка по ходу монтажа соединительных узлов, вентилей и другой запорной арматуры.
- Фиксация монтажной лентой (алюминиевым скотчем, стяжками).
- Теплоизоляция «в рукав».
Последний пункт – обязательный. Благодаря утеплителю выделяемое кабелем тепло сохранится в зоне трубопровода. Вид и толщину теплоизоляции выбирают, ориентируясь на тип трубопровода и внешние условия.
Предположим, для укладки водопровода в траншею помимо греющего кабеля потребуется изоляция 25-30 мм в толщину – пенопластовая «скорлупа», экструзионный пенополистирол или базальтовая вата.
Совмещение на одной коллекторной группе тёплых полов и радиаторов
У радиаторов и петли трубы тёплого пола разное гидравлическое сопротивление. Установив радиаторы отопления на коллектор тёплого пола, может получиться так, что радиаторы греют, а тёплые полы нет. В них просто нет циркуляции.
Теплоноситель циркулирует через радиаторы, потому что у них сопротивление меньше. Можно закрутить краны радиаторов, таким образом, создав на них сопротивление и тёплые полы начнут работать. Но тогда мощность радиаторов снизится в разы и их мощности будет не хватать.
На теплый пол один коллектор, на радиаторы другой
Конечно, можно рассчитать и подобрать подходящие радиаторы. Но намного дешевле будет установить коллекторы для радиаторов и коллекторы для водяного тёплого пола.
Что собой представляет гибкая подводка для смесителя
Можно с уверенностью заявить, что на сегодняшний день особой популярностью пользуются два типа гибкой подводки для смесителя – сильфонная и резиновый шланг в металлической оплетке.
Сильфонные подводки
Этот тип гибких подводок для смесителя представляет собой металлический гофрированный рукав с завальцованными гильзами, которые приварены к втулкам. Каждый элемент этой гибкой подводки, который соприкасается с водой, выполнен из нержавеющей стали. К сожалению, отечественные производители не выпускают данный тип гибкой подводки для смесителя. Цена данного продукта обычно высокая именно из-за того, что на рынке присутствуют только зарубежные варианты.
Гибкие шланги в оплетке
Такой комплект гибкой подводки для смесителя имеет относительно невысокую стоимость, так как производство резиновых шлангов не отличается повышенной сложностью. Этот фактор и объясняет широкую распространенность подводки для смесителя этого типа. Некоторые производители предлагают гибкие антивибрационные подводки, которые имеют больший диаметр шланга, что позволяет снизить уровень вибрации и шумов при протекании по ним жидкости.
Гибкая подводка этого типа представляет собой шланг, армированный оплеткой из металла или другого материала. Подсоединение к смесителю происходит через обжимную гильзу, находящуюся на одном из концов шланга. С другой стороны у армированной подводки находится накидная гайка с прокладкой, через которую происходит соединение с водопроводом.
Как правило, шланг для такой гибкой подводки изготавливают из резины или каучука. При этом резиновый шланг не должен применяться там, где осуществляется подача питьевой воды, так как резина имеет неприятный запах.
Для изготовления оплетки используются следующие материалы.
- Алюминий
. Гибкая подводка, для армирования которой использовался алюминий, подходит для воды, максимальная температура которой будет не больше +80 °С, а рабочее давление не превышает 5 атм. Такая оплетка служит не очень долго – до 5 лет в среднем и подвержена коррозии, особенно если используется в помещениях с высокой влажностью.
- Нержавеющая сталь. Этот тип обмотки для гибкой подводки более долговечен – срок службы составляет 10 лет. Такая оплетка будет более стойкой к температуре и рабочему давлению – +95 °С и 10 атм соответственно.
Нейлон. Такая оплетка обеспечивает гибкой подводке долгий срок службы (15 лет) и выдерживает температуру до +110 °С и давление в 20 атм. При этом и цена такой гибкой подводки для водопровода будет выше, чем у предыдущих вариантов.
- Оцинкованная проволока.
Самый дешевый тип оплетки, который к тому же обеспечивает лучшую гибкость подводки. Однако на этом преимущества такой оплетки заканчиваются – этот материал является самым непрочным и имеет минимальный срок эксплуатации.
- Самым распространенным материалом армирования для гибкой подводки является нержавеющая сталь
Читайте материал по теме: Гибкая подводка из нержавеющей стали
Плюсы
К положительным сторонам, которыми обладает гибкая подводка, можно отнести:
- Безопасность в процессе эксплуатации;
- Надежная служба изделия при его высоком качестве;
- Гибкой системой удобно пользоваться, она намного практичнее жесткого аналога;
- Служит достаточно долго;
- Легко монтируется и демонтируется со смесителя. По сути, для этого потребуется лишь пара инструментов;
- Собственно, изделие гибкое, а потому позволяет проводить с ним различные манипуляции — перемещать по разным сторонам от смесителя, не опасаясь повреждений;
- Гибкие шланги легко спрятать при монтаже встраиваемых смесителей. Расположив их в специальном боксе внутри стены. Это позволяет сделать интерьер более органичным, спрятать лишние элементы.
Самая распространённая ошибка при планировании кухонного пространства
Скорее всего, в этой части статьи многие из читателей узнают ошибку, которую совершали сами. Речь идёт о банальной невнимательности или забывчивости. Ситуация – отделка выполнена, кухонная мебель расставлена, а вот при открытии холодильника его дверца упирается в подоконник или радиатор отопления. При этом выдвижные шкафчики морозильного шкафа открыть уже не удаётся. Знакомо?
ФОТО: dizainexpert.ruЧастая проблема – здесь только перевешивать дверцу на другую сторону
Многие пытаются поставить холодильник под углом или вовсе найти для него иное место в квартире. В результате задуманный «ансамбль» не задаётся. В подобном случае есть неплохой, хотя и не идеальный выход. Современные холодильники можно переделать, а именно перевесить дверцу на другую сторону. Возможно, что пользоваться им будет не столь удобно, но хотя бы внешне всё будет выглядеть так, как задумывалось изначально, а холодильник будет функционировать как положено.
На что обратить внимание при покупке изделия
Приобретать шланг для подводки нужно, исходя из его целевого назначения, условий использования. Следует знать температуру воды и рабочее давление в системе.
Назначение изделия легко определить по цвету нитей в оплетке; если присутствует и синий, и красный цвет — такой шланг считается универсальным
В маркировке применяются вплетенные в оплетку цветные ленты:
- красная – для гибкой подводки для горячей воды;
- синяя – для холодной;
- красная и синяя – универсального назначения.
На подводках ненадлежащего качества маркировок, по обыкновению, нет.
На этикетке гибкой подводки для воды нанесены технические характеристики. Вес шланга в руке должен ощущаться, чрезмерная легкость свидетельствует о некачественности материалов. Изделие с алюминиевой оплеткой может быстро обрасти конденсатом. Армировка окислится и разрушится, потребуется замена соединения.
Особого внимания заслуживают штуцеры. Пластиковые проработают недолго. Штуцер должен быть хорошо опрессован с захватом оплетки, с гильзой из нержавеющей стали и вставленной до конца трубкой. Иначе конструкция может попросту отвалиться. Качественные накидные гайки не могут быть слишком легкими и тонкими, чтобы не растрескались резиновые уплотнители и не образовалась протечка.
Заключение
Наиболее значимой проблемой гибких шлангов является огромное количество подделок, продающихся на рынке и в салонах под видом известных брендов. Такие шланги изготавливаются на полупромышленном оборудовании с использованием дешевых материалов, поэтому резина может издавать характерный химический запах, расслаиваться и растворяться в воде. Металлические части быстро окисляются, никелированное покрытие отслаивается, а сильфон из нержавейки покрывается толстым слоем ржавчины. Поэтому мастера говорят, что поставить гибкую подводку проще, чем выбрать недорогой и одновременно качественный экземпляр.
