Рекуператор: что это такое?
Строительство воздушного рекуператора

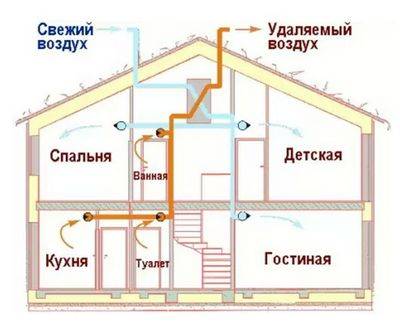

Приточно-вытяжная вентиляция с рекуператором воздуха состоит из нескольких частей:
- устройство для всасывания воздуха с улицы;
- устройство для удаления воздуха из помещения наружу;
- вентиляция с рекуператором;
- соединительные воздуховоды;
- регулирующие вентиляционные отверстия, которые контролируют направление и количество перемещаемого воздуха.
Основное отличие этой системы от обычной вентиляции – наличие рекуператора тепла. Свежий воздух с улицы проходит через теплообменник, где встречается с теплым воздухом из помещения. Потоки не смешиваются, но холодный поток нагревается и поступает в дом уже теплым. Этот способ отопления дает возможность достичь оптимальной температуры в помещении без увеличения расходов на отопление.
Устройство устранит запотевание окон и повышенную влажность в помещении.
Рекомендации по установке рекуператора
Рекомендации по установке в основном касаются помещений, в которых следует устанавливать рекуператор. В первую очередь для установки используют котельные (если речь идет о частных домовладениях). Также рекуператоры монтируют в подвалах, на чердаках и в других технических помещениях.
Если это не расходится с требованиями технической документации, то установка может быть смонтирована в любом неотапливаемом помещении, при этом разводку вентиляционных каналов, по возможности, следует монтировать в комнатах, имеющих отопление.
Вентиляционные каналы, проходящие через неотапливаемые помещения (а также вне помещений), следует делать максимально утепленными. Воздуховоды, идущие от оборудования до улицы (приточные и вытяжные), также обязательно утепляются. Еще необходимо теплоизолировать узлы прохода воздуховодов сквозь наружные стены.
Учитывая шум, который оборудование может производить во время работы, лучше всего размещать его подальше от спален и от других жилых комнат.
Что касается размещения рекуператора в квартире: лучшим местом для него будет балкон или какое-либо техническое помещение.
При отсутствии такой возможности под установку рекуператора можно отвести свободное пространство гардеробной.
Как бы там ни было, расположение установки во многом зависит от особенностей планировки квартиры или дома, от компоновки и расположения вентиляционной сети и от габаритов устройства.
Особое внимание рекомендуется уделять такому элементу, как ригель. Уже существующие ригеля могут стать большой проблемой при прокладке вентиляционной сети
Обойти данный элемент можно только через техническое помещение или встроенный шкаф, что получается далеко не всегда. Поэтому о проекте вентиляции следует задуматься еще при проектировании дома, заранее предусмотрев в ригеле наличие проходных окон. Эта же рекомендация касается узлов прохода через кровлю.
Немного об автоматике.
Первый вариант автоматики был простейщий.
Это реле диф. давления, реле меряет разность давления и если теплообменник начинает замерзать, давление увеличивается, и приточный вентилятор отключается, чтобы он сразу не включился как давление нормальзуется, желательно использовать простейший таймер задержки, чтобы минут 20 он еще не работал.
например https://www.scanlights.ru/index.php?id_product=2332&controller=product
реле давления например
Дифференциальное реле давления DPS-500 N
https://www.arktika.ru/html/dps-n.htm
Если у кого то есть грунтовый теплообменник, то вся эта автоматика и не нужна, он не будет обмерзать.
Устройство
Конструкция вентиляционного агрегата с рекуперацией достаточно простая и включает:
- корпус, изготовленный из листовой стали, алюминиевого профиля и сэндвич-панелей. Оборудован шумоизоляцией, теплоизоляцией и защитой от вибрации;
- воздуховоды с клапанами и заслонками для распределения потоков;
- выходные и входные решётки;
- вентилятор для вытяжки и подачи;
- система фильтров для предотвращения попадания посторонних предметов, грязи и пыли;
- блок рекуперации;
- электронный блок управления;
- дополнительные системы для увлажнения, ионизации, датчики CO2, генератор холодной плазмы.
Основные типы рекуператоров для частного дома
Пластинчатый воздухообменник
Считается самым функциональным и сравнительно недорогим. Имеет разновидности:
- алюминиевые, выгодно отличающиеся ценой;
- пластиковые, имеющие более высокий коэффициент полезного действия по сравнению с металлическими;
- целлюлозные – самые эффективные, но неустойчивые к повышенной влажности.
Пластинчатые устройства очень неприхотливы в обслуживании, редко выходят из строя и не требуют использования электричества
Минусом этого прибора считается обмерзание зимой.
Роторные приборы
Внутри этого устройства находятся пластины, которые вращаются при движении воздуха.
Устройства отличаются высоким коэффициентом полезного действия и устойчивостью к воздействию влаги
Скорость вращения ротора можно менять, что увеличивает производительность прибора. Минусом роторного рекуператора является необходимость применения расходных материалов – фильтров. Ротор нуждается в периодическом обслуживании и работает на электричестве.
Водяные рекуператоры
Рекуперация тепла в системах вентиляции может осуществляться с помощью воды. Тепло воздушных потоков передаётся жидкости. Преимуществом подобного вида воздухообмена является отсутствие смешивания воздушных потоков и нахождение теплообменников в разных местах. Минусов у водных рекуператоров много: они расходуют много энергии, требуют дополнительной циркуляции жидкости и малоэффективны.
Водяной теплообменник
Рекуператоры для крыши
Используются в основном для хозяйственных помещений – ангаров, гаражей. Просты в монтаже и очень эффективны, но имеют высокую стоимость.
Принцип работы крышного воздухообменника
Виды вентиляционных систем
Как сделать вытяжку в частном доме правильно можно понять, обладая информацией о системах вентиляций, способе их монтажа, а также имея навыки и знания основ строительства и электромонтажа.
По принципу действия вентиляция в помещении делится на естественную и принудительную. По конструкции вытяжка в доме бывает канальной и бесканальной, различие которых обусловливается использованием в системе специальных вентиляционных каналов (коробов, труб).
Естественная вентиляция
Данная система работает за счёт естественной тяги воздуха, происходящей между приточными и вытяжными каналами. Свежий воздушный поток попадает в дом:
- через негерметизированные строительные конструкции
- оконные форточки
- приоткрытые дверные проёмы
- специальные приточные стенные клапаны
Отток отработанного воздуха происходит через систему вытяжных каналов.
Вентканалы заканчиваются за территорией строения:
- на крыше
- чердаке
- через стены
Поступление новых воздушных масс идёт через жилые комнаты, где воздух наиболее чистый в доме; отток же происходит через хозяйственные и технические помещения: кухню, ванную, туалет, котельную, подвал, где концентрация влаги и загрязнений максимальна.
При небольшой разнице температур окружающей среды и внутренних помещений частного дома (не менее 12 градусов), вытяжка ухудшается и действие естественной вентиляционной системы сильно снижается.
Способы улучшения естественной вентиляции
Чтобы повысить эффективность воздухообмена без применения дополнительных механических приборов необходимо усилить инфильтрацию или проветривание жилого помещения.
Инфильтрация воздуха – минимальное проникновение воздушного потока через щели створок окон, оконных блоков и проёмов, дверей и дверных проёмов, через стены. Для улучшения инфильтрации необходимо:
- Применять в строительстве материалы с дышащими свойствами (дерево, саман, пористые блоки, керамика).
- Окна здания можно применять пластиковые, но с наличием клапанов инфильтрации.
- Вмонтировать в стены приточные клапаны для поступления свежего воздуха (возле окна или ближе к отопительным радиаторам).
Виды проветривания | Время обновления воздуха | Действие |
Приоткрытые форточки | более 1 часа |
|
Кратковременное проветривание распахнутым окном | 7 – 8 минут |
|
Открытые настежь окна и двери | 3 минуты |
|
Принудительная вентиляция
Воздухообмен между внутренними помещениями и улицей, в отличие от естественной вентиляции, обеспечивается механическими аппаратами: вентиляторами или моноблоками (2 вентилятора в единой системе). Принудительная циркуляция воздуха регулируется производительностью вентиляторов.
Вентилятор снижает плотность воздуха в доме, втягивая часть его в вентканал, на входе которого устанавливается. Как результат, происходит естественный приток свежего воздуха из жилых комнат.
Возможные причины неэффективной работы принудительной системы вентиляции:
- несоответствие мощности вентилятора площади помещения;
- отсутствие подачи электроэнергии.
Существует несколько принципов действия принудительной вентиляции в частном доме:
- Вытяжная
- поток воздуха вытягивается вентилятором
- приток воздуха происходит естественным путём
- используется 1 вентилятор
- Приточная
- загрязнённый воздух вытягивается естественным способом
- свежий воздушный поток с улицы нагнетается вентилятором
- используется 1 вентилятор

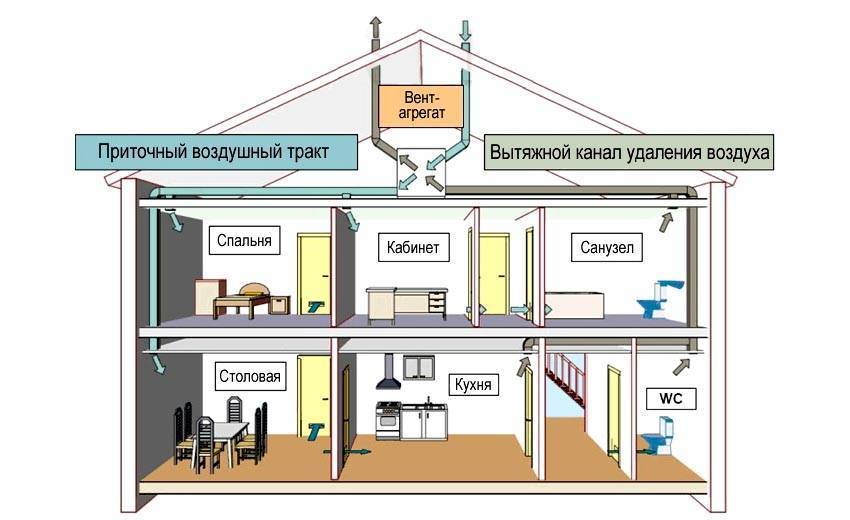

- Смешанная (приточно-вытяжная)
- оба потока воздуха двигаются при помощи вентиляторов
- используется 2 вентилятора
- имеет в наличие рекуператор для передачи тепла от вытягиваемого воздуха к входящему воздушному потоку
- создает рециркуляцию (смешивание) приточного воздуха и части вытяжного, уже отработанного воздуха
Приточно-вытяжная принудительная вентиляция полностью контролирует как поступление, так и вытягивание воздуха. Наличие фильтров очищает воздушные потоки, а рекуперация позволяет жильцам частного дома экономить на отоплении.
Сколько стоит прибор?
На сегодняшний день отечественные производители рекуператоров используют импортные комплектующие, поэтому такие теплообменники стоят недешево. Среди изготовителей, славящихся безупречной репутацией, стоит назвать Теплотекс, собирающий рекуператоры из датского сырья, Машимпекс, работающий на немецких комплектующих, и Данфосс, собирающий изделия из финских пластин.
Схема работы воздухообменника летом
Изображение | Модель | Рабочая темпе ратура, град. | Произво дитель ность м.кв. | Диаметр Канала, мм | Уровень Шума, ДБ | Средняя цена, руб |
УВРК 50 МК | -40 — +50 | 13 — 80 | 150 | 42 | 19900 | |
Dantex DV-200HRE | -20 + 40 | 200 | 146 | 32 — 39 | 24444 | |
RCS 350 | — 28 — +50 | 330 | 144 | 26 | 36058 | |
Elicent REC Smart 100/600 | — 30 + 45 | 27 — 53 | 100 | 28 — 35 | 36875 | |
Vents ВУТ 300 В мини | — 25 + 50 | 300 | 125 | 28 — 47 | 42739 | |
Mitsubishi Electric LGH-35RX5-E | — 10+46 | 350 | 150 | 31 | 95670 | |
Electrolux STAR EPVS-1100 | — 15 +40 | 1100 | 250 | 41 | 92330 |
Теплообменники пластинчатого типа
Самые простые конструкции для систем вентиляции. Теплообменник выполнен в виде камеры, разделенной на отдельные каналы, расположенные параллельно относительно друг друга. Между ними находится тонкая пластинчатая перегородка, которая имеет высокие теплопроводные свойства.
Принцип действия основан на обмене теплом воздушных потоков, то есть отработанный воздух, который удаляется из помещения и отдает свое тепло приточному воздуху, который поступает внутрь дома уже теплым, благодаря такому обмену.
К преимуществам такой технологии можно отнести:
Теплообмен с помощью рекуператора
- простую настройку устройства;
- полное отсутствие каких-либо движущихся деталей;
- высокую эффективность действия.
Ну, и одним наиболее существенным недостатком в работе такого рекуператора является образование конденсата на самой пластине. Обычно такие теплообменники требуется дополнительно монтировать специальными каплеуловителями. Это необходимый параметр, поскольку в зимнее время конденсат может замерзнуть и остановить устройство. Именно поэтому в некоторых устройствах данного типа есть встроенные системы размораживания.
Теплообменник:
Я остановился на пластинчатом теплообменнике т.к. это самый простой вариант.
- Пластик
- Алюминий
- Мембрана
Что выбрать? Алюминий просто, надежен, но сложно клеить, резать и т.п. Очень тонкую фольгу сложно зафиксировать, толстая редкость и недешево. Вообщем алюминевый теплообменник проще купить заводской готовый. Мембрана — еще сложнее, но наверное самое хорошее решение, цена готовых начинается от 250 евро, сделать самому небольшого размера сложно из-за выдержки расстояний между пластинами, я так и не придумал как.
А вот пластика сейчас полно, пластик использует такие производители как вентс или например sistemair. Самое хороше и доступное решение это сотовый полипропилен (не путать с пвх и поликарбонат), толщина стенки самая маленькая из пластиков, сечение каналов любое на выбор, стоимость минимальна.
И так выбор сделан.
Листы сотового полипропилена нарезаны на куски размером 300х300, толщина 3 мм
3 мм зазор между листами выполнен вставкой из куска того же пластика. Клеится все отлично любым герметиком без запаха на основе мс-полимера.
Сотовые ячейки расположены в сторону приточного воздуха, а сплошная полость распологается в сторону вытяжного воздуха, чтобы конденсат мог свободно стекать.
Теплообменник получился размером 300х300х300 мм с шагом 3 мм.
Площадь теплообмена 7,6 м2
Скорость воздуха в теплообменнике при 150 м3/ч — 1 м/c
Рекуператор для частного дома: виды и характеристики
Приточно-вытяжные рекуператоры могут иметь различные конструктивные особенности. Подобрать подходящий вариант поможет продавец-консультант в любом специализированном магазине теплотехнических устройств.
Рекуператор для дома
Существуют такие типы оборудования:
- пластинчатый;
- роторный;
- крышный;
- рециркуляционный водяной.
Все они предназначены для создания благоприятного климата в помещении, будь то квартира, большой особняк или загородный дом.
Статья по теме:
Как выбрать кондиционер для квартиры: эффективное охлаждение и вентиляция воздуха
Типы и особенности устройств, дополнительные функции. Расчет мощности по параметрам помещения. Советы по уходу.
Пластинчатый
Является самым распространенным типом ввиду хорошей производительности, простоты эксплуатации и невысокой цены. Рекуператор данного вида представляет собой зафиксированные металлические пластины, обладающие большой удельной теплоемкостью и относительно малым весом. Пластины собраны в своеобразные кассеты, чем слегка напоминают пчелиный улей. Атмосферный воздух проходит через короб аппарата с кассетами и затем нагревается или охлаждается, в зависимости от зимнего или летнего времени года. Образующийся во время работы конденсат отводится через специально имеющийся дренажный отвод или канал.
Устройство приточно-вытяжной установки пластинчатого рекуператора
Наряду с перечисленными достоинствами, система обладает определенным недостатком: образованием в коробе наледи, что особенно проявляется в осенне-зимний период.
Роторный
Рекуператор подобного типа осуществляет приток и отток воздушной струи за счет лопастей. Теплоэнергетическая система насчитывает от одного до двух приводных роторов, в зависимости от модели. Внешне установка похожа на цилиндрическую бочку с барабаном. По мере откачки воздуха из помещения и нагревания цилиндрического короба, происходит забор атмосферной массы.
Преимущества данного аппарата:
- улучшенная эффективность;
- повышенный КПД;
- отсутствие конденсата, а, следовательно, и отводящих желобов;
- отсутствие наледи;
Роторный рекуператор
- не осушает воздух, что не требует дополнительного увлажнения;
- регулировка количества подачи и забора воздуха за счет скорости вращения лопастей.
Вместе с тем существуют и минусы:
- увеличенное потребление электроэнергии;
- вращающиеся элементы изнашиваются быстрее, чем неподвижные;
- необходимость дополнительной вытяжки для предотвращения возможного смешивания входящих и отходящих воздушных масс.
Обратите внимание! Прежде чем приобрести роторный рекуператор, нужно учесть его повышенную мощность, что может привести к усилению сечения электропроводки помещения. Рекуператоро размещается в блоке приточно-вытяжной вентиляции
Рекуператоро размещается в блоке приточно-вытяжной вентиляции
Крышный
Данный рекуператор перерабатывает большие массы воздуха. Целесообразность его использования можно объяснить большим особняком, другим жилым или нежилым помещением. Принцип работы во многом схож с пластинчатым агрегатом, однако последний отличается от крышного меньшими размерами. Простота монтажа аппарата, невысокая стоимость обслуживания и эксплуатации сделали его незаменимым в вентиляционных устройствах магазинов, ремонтных мастерских, производственных площадей. Установка же подобного рекуператора на крыше, вообще исключает проникновение каких-либо звуков и шума в помещение.
Гликолевый рекуператор
Гликолевый (или рециркуляционный) регенеративный аппарат сочетает в себе качества пластинчатого и роторного теплотехнических устройств. Его основное отличие от предыдущих заключается в использовании промежуточного теплоносителя. Последним является водно-гликолевый раствор, состоящий из пропиленгликоля или этилена, разбавленного дистиллированной водой. Смесь обладает высокой теплоемкостью, позволяющей утилизировать большое количество тепла, сохраняет свои рабочие качества при минусовых температурах. В суровых низкотемпературных условиях возможна замена указанного теплоносителя на антифриз. Оборудование позволяет работать одновременно с несколькими вентиляционными каналами, рукавами или вытяжками.
Особенности рекуперативной системы вентиляции
Пластиковые окна, которыми оборудуются сейчас практически все квартиры, способны значительно уменьшить потери тепла. Но, вместе с тем, они также являются причиной застоя воздуха внутри помещений. Являясь полностью герметичными, такие окна нарушают природный воздухообмен, который необходим для поддержания нормального самочувствия человека.
Вдыхая влажный и разреженный воздух, насыщенный, к тому же, вредными испарениями, человек никак не улучшает свое здоровье. Повышенная утомляемость, бессонница, нервозность #8212; лишь некоторые из возможных последствий такого состояния. Выходом может явиться регулярное проветривание помещений. Однако при этом теряется много тепла. Получается, что происходит обогрев улицы. А вот обеспечить одновременно и вентиляцию, и сохранение тепла поможет вентиляция с рекуперацией тепла.
Таким же действием обладает и кондиционер. Но, по сравнению с ним рекуператор является более экономичным, ведь для его питания необходимо всего 10-15 Вт энергии в час. При этом он подает в помещение свежий воздух, удаляет из воздуха излишнюю влагу, но сохраняет в помещении тепло. Это зимой. А летом происходит обратный процесс, препятствующий прохождению в дом жары с улицы.
Что дает вентиляция квартиры с рекуперацией
Перечислим основные преимущества, которые получают пользователи приточно-вытяжной вентиляции с рекуператором:
- Рекуператор обладает небольшими размерами, что позволяет размещать его в любом подходящем месте на наружной стене. Он не испортит дизайна комнаты.
- Монтаж прибора осуществляется очень быстро, с небольшим образованием пыли.
- Рекуперативная система вентиляции не требует установки воздуховодов.
- Обеспечивается полноценная вентиляция помещения с удалением излишков влаги.
- Затраты на отопление понижаются где-то на 25-30 %.
- Встроенные в систему фильтры обеспечивают чистоту входящего воздуха.
- Расход электроэнергии минимален. Необходимо лишь обеспечить работу приточно-вытяжных вентиляторов.
- Практически бесшумная работа рекуператора не создает никаких неудобств жильцам.
- Систему вентиляции можно включать по мере необходимости. Ей не обязательно постоянно находиться в работе.
- Ремонт системы практически не требуется, так как поломаться могут лишь вентиляторы.
Как устроен рекуператор
Конструктивно рекуператор является прибором, имеющим внутри двухстенный теплообменник. При прохождении через него двух потоков воздуха происходит обмен тепловой энергией между потоками. В результате этого процесса холодный уличный воздух согревается, а выводимый из помещения воздух свое тепло передает холодному воздуху. Получается, что тепло большей частью остается в помещении.
Помимо этого происходит удаление влаги из выходящего воздуха. Влага конденсируется на стенках теплообменной камеры.
Подсчитано, что приточно вытяжная вентиляция с рекуперацией способна предотвратить потерю 70 % тепла из помещения. КПД рекуператора составляет около 60 %.
Рекуператоры могут иметь различную конструкцию, обладая различной мощностью.
Как работает вентиляция с рекуперацией
Прибор, обеспечивающий работу системы, устанавливается на наружной стене здания. Он имеет 2 вентилятора #8212; приточный и вытяжной. При включении прибора в работу работают одновременно 2 вентилятора.
Рекуперативная вентиляция происходит следующим образом. Вытяжной вентилятор забирает из комнаты загрязненный теплый воздух. Проходя через регенератор, воздух нагревает стенку теплообменника. Второй вентилятор обеспечивает приток воздуха с улицы. Холодный воздух, проходя через нагретый теплообменник, также нагревается и поступает в помещение.
Поскольку расход и поступление воздуха одинаковы, то в помещении поддерживается постоянное давление. Это не сказывается на самочувствии людей. Желательно, чтобы система вентиляции с рекуперацией была установлена во всех комнатах, так как наилучший результат прибор обеспечивает лишь в отдельно взятом помещении.
В некоторых приборах может находиться всего один вентилятор. В этом случае работа системы несколько отличается. Первоначально воздух вытягивается из помещения, нагревая теплообменник. Затем, ориентировочно через минуту, реле переключает направление вращения вентилятора на противоположное. Происходит забор холодного уличного воздуха, который нагревается от стенок теплообменника. В помещение попадает уже прогретый воздух. Затем вентилятор снова меняет направление вращения. Такой чередующийся цикл повторяется постоянно.
Уход за устройством несложен. Блок вынимается без усилий, после чего рекуператор промывается водой, просушивается, а затем устанавливается на прежнее место.
Для чего нужен рекуператор воздуха для дома
Разные виды конструкций (например, системы роторного или пластинчатого типа), по праву заняли первые места по всему миру. Среди огромного ассортимента нагревательного оборудования для вентиляционных систем, именно рекуператоры пользуется наибольшей популярностью.
Так работает система очистки воздуха
Как правило, прибор должен устанавливаться в каждом жилом помещении и является незаменимой составляющей системы очистки воздуха.Считается, что при помощи использования встроенных вентиляционных каналов, которые чаще всего устанавливаются в ванной комнате и на кухне, очень сложно создать здоровый микроклимат внутри жилого помещения.
В каких случаях нужен прибор
Установка производится для обеспечения постоянного притока свежего воздуха при сохранении оптимального уровня влажности, то нужно в обязательном порядке устанавливать приточные или вытяжные вентиляции с рекуперацией тепла.
Обратите внимание! Использование разнообразных отделочных и утеплительных материалов существенно ухудшает воздухообмен с окружающей средой.
В каких случаях используется прибор
Например, установка пластиковых окон в использование утеплительных панелей делает помещение практически полностью герметичным. В подобных ситуациях решить проблему позволяет установка прибора, который сможет обеспечить оптимальный воздухообмен и нагрев поступающего в помещение воздуха.
Виды рекуператоров для принудительной вентиляции
Рекуператоры различаются по конструкции, техническим характеристикам и материалам, используемым при изготовлении, что в конечном счёте определяет сферу использования той или иной модели и способ её монтажа. Монтаж подобных систем может быть выполнен внутри стены, снаружи или внутри квартиры (загородного дома).
Пластинчатые рекуператоры
Данный вид устройств отличается высокой эффективностью и доступной стоимостью. Основой рекуператоров данного вида является пластинчатый теплообменник, изготовленный из меди, алюминия или оцинкованной стали. Пластины закреплены жёстко, тёплый и холодный воздух не смешивается, процесс передачи тепла идёт одновременно в обоих направлениях.
Внешний вид и направление воздушных потоков в пластинчатом рекуператоре Из недостатков данного вида устройств следует отметить образование конденсата на пластинах теплообменника при использовании в зимний период, что требует устройства его отвода или наличия системы размораживания.
Роторные модели
Основой конструкции подобных моделей является вращающийся вокруг своей оси теплообменник, изготовленный в виде ротора (роторов), оснащённого лепестками. Это открытая система, недостатком которой является возможность проникновения запахов из внешней среды во внутреннее пространство помещений. Достоинствами роторных рекуператоров являются такие показатели, как:
- низкая вероятность образования конденсата на поверхности теплообменника;
- высокая эффективность работы;
- простота обслуживания и использования.
К СВЕДЕНИЮ!
Производительность роторных моделей осуществляется посредством изменения скорости вращения теплообменника.
Схема и внешний вид роторного рекуператора
Модели с промежуточным теплоносителем
Конструкции данного вида рекуператоров предусматривают наличие двух теплообменников, по которым циркулирует вода или гликолевый раствор. Один из теплообменников располагается в вытяжном канале системы вентиляции, а второй – в приточном. Соответственно, тёплый воздух передает своё тепло теплоносителю в теплообменнике вытяжного канала, а на теплообменнике в приточном канале теплоноситель отдаёт его воздуху, поступающему извне.
К СВЕДЕНИЮ!
Температурный режим регулируется путём изменения скорости циркуляции теплоносителя.
Достоинством данного вида устройств является отсутствие контакта между воздушными потоками, исключающими возможность передачи загрязнений от одного к другому. Недостатками являются: низкая эффективность и необходимость в достаточно частом техническом обслуживании.
Схема устройства рекуператора с промежуточным теплоносителем
Прочие виды рекуператоров
Кроме выше рассмотренных видов устройств данного типа, являющихся наиболее распространёнными, существует ещё несколько:
- крышные – предназначены для внешней установки, используются в системах вентиляции на объектах промышленного назначения;
- камерные – основой конструкции является рабочая камера, разделённая заслонкой, посредством которой изменяется направление движения воздушных потоков;
- тепловые трубки – представляют собой закрытую систему трубок, заполненных фреоном и служащих теплообменником.
Схема работы камерного рекуператора Данные виды устройств обладают такими отличительными особенностями:
- для крышных моделей – высокая эффективность и стоимость;
- для камерных моделей – высокая эффективность и возможность попадания запахов и взвешенных частиц из одного вида воздушных потоков в другой;
- для тепловых трубок – низкая эффективность и невозможность проникновения загрязнений из одного воздушного потока в другой.
Схема работы моделей, работающих по принципу тепловых трубок
Энергосбережение в системах вентиляции
Осенью и весной значительная разница температур между воздухом внутри жилища и поступающим воздухом является основной причиной недостаточной вентиляции. Холодный воздух поднимается и создает отрицательный микроклимат в домах, офисах и на производстве или неприемлемый вертикальный градиент температуры на складе.
Распространенным решением является интеграция канального нагревателя в систему подачи воздуха, который нагревает воздушный поток. Такая система требует затрат энергии, а большое количество теплого воздуха, выходящего наружу, приводит к значительным теплопотерям.
Выход наружного воздуха с большим количеством водяного пара является показателем значительных тепловых потерь, которые могут быть использованы для нагрева входящего потока.
Если каналы подачи и возврата воздуха находятся рядом друг с другом, возможна частичная передача тепла от выходящего потока к входящему. Это снижает или исключает потребление энергии нагревателем. Устройство, обеспечивающее теплообмен между потоками газа разной температуры, называется рекуператором.
В теплое время года, когда наружная температура намного выше комнатной, рекуператор можно использовать для охлаждения входящего потока.
Область применения
- Пластиночные или трубчатые рекуператоры применяются:
- тепловентиляционная система в частных домовладениях;
- административные или офисные помещения;
- небольшие цеха и склады.
- Роторные устройства используют:
- крупные производственные помещения;
- жилые здания или офисные центры;
- помещения с избыточной или недостаточной влажностью.
- Промышленный тип нашел свое применение в технологических процессах различных отраслей:
- машиностроение (охлаждение эмульсий и масел);
- энергетика;
- фармацевтическое направление;
- химическая промышленность;
- металлургия;
- пищевая промышленность.
