Как вывести трубу вентиляции через кровлю

Строение узла и самой системы вентиляции

Конструктивно вентиляция представляет собой систему труб, обеспечивающих удаление отработанного воздуха из помещений наружу. Бывает нескольких видов – принудительная и естественная. Частные дома чаще оборудуются вторым типом, который работает по принципу конвекции – свойстве теплого воздуха подниматься вверх.

Рисунок 2. Виды вентиляционных систем с естественным воздухообменом

Одним из основных элементов системы являются узлы прохода (УП), которые предназначены для вывода труб через кровельное покрытие. По материалу изготовления они бывают металлическими, пластиковыми и комбинированными. Обычно для обустройства используются уже готовые решения, обеспечивающие герметичное соединение. Устройства выпускаются разных видов по диаметру воздуховода и конструктивному исполнению.

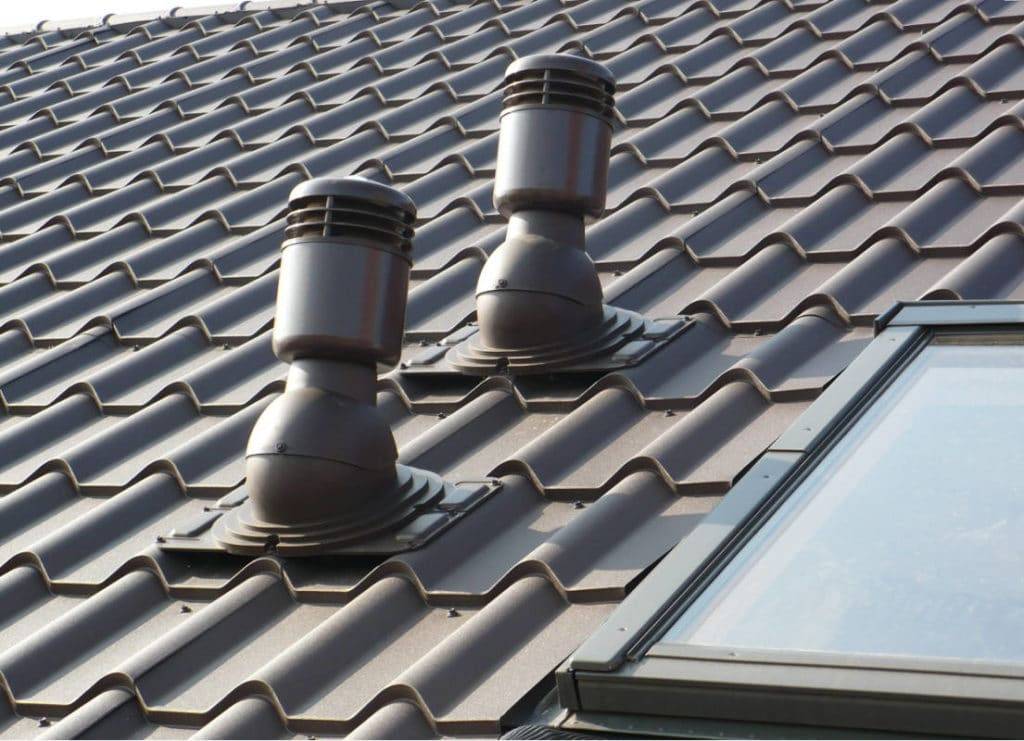

Фото 3. Разные виды готовых изделий для обустройства УП

Строение узла прохода вентиляции через кровлю:

  • Отверстие в кровельном покрытии – делается по размеру и форме проходящей через него трубы.
  • Воздуховод – трубы, которые проходят через отверстие в кровле.
  • Проходка – служит для создания герметичного соединения труб воздуховода и кровельного покрытия. Состоит из опорного кольца и присоединительного фланца, который может иметь разный угол в зависимости от наклона ската.

Проходки выпускаются нескольких видов:

Эластичные – производятся из специальной резины и других гибких материалов, устойчивых к атмосферным воздействиям. Наличие гофрированного рукава позволяет устанавливать их на крышах с любым уклоном скатов.

Рисунок 4. Эластичная проходка

Пластиковые элементы – имеют специальную конструкцию, позволяющую регулировать вывод под определенный угол ската. Выпускаются в виде доборных элементов для разных кровельных материалов.

Фото 5. Пластиковые УП

Фановые трубы тоже располагают на кровле, но эта система конструктивно отличается от вентиляционной – она соединяется с канализацией и обеспечивают удаление неприятных запахов из канализации. Однако для обустройства УП фановых труб применяются аналогичные проходки. Конструкция системы наглядно показана на рис. 6.

Рисунок 6. Вывод фановой трубы через крышу в частном доме

Функции и характеристики кровельных аэраторов

Аэратор представляет собой пластиковую трубу с защитным зонтиком в верхней части

Основное назначение аэраторов заключается в устранении влаги из-под кровли здания. Эти приспособления также выполняют следующие функции:

  • проветривание подкровельного пространства;
  • сохранение надёжности и долговечности системы стропил;
  • обеспечение нормального движения воздуха для крыш сложной формы;
  • сохранение свойств теплоизоляционных материалов.

Аэраторы изготавливаются из металла или прочного пластика. Они просто монтируются, обладают устойчивостью к негативным воздействиям окружающей среды. Комплекс характеристик дополняется стойкостью изделий к механическим воздействиям, продуманной конструкцией и лаконичным внешним видом.

Монтаж конькового аэратора

Коньковые аэраторы можно устанавливать по всей протяжённости излома кровли. Приспособление лучше всего применять на крышах, имеющих уклон в 12–45°. Монтаж предполагает следующие действия:

  1. С помощью циркулярной пилы в сплошном основании следует сделать зазор шириной 3–8 см. Прорезь создают таким образом, чтобы щель заканчивалась за 30 см от края конька.
  2. Там, где не было сделано отверстие, нужно уложить коньковую черепицу. Над прорезью монтируют коньковый аэратор путём прикручивая сегментов на саморезы.
  3. Профиль установленного аэратора накрывают мягкой черепицей, монтируя её внахлёст. Торцы приспособления для вентиляции обрабатывают герметиком.

Кровельный аэратор является важной частью полноценной системы вентиляции кровли, покрытой мягкой черепицей. Приспособление обеспечивает вывод влаги и хорошую циркуляцию воздуха

Видео: установка конькового аэратора

Крепление аэратора для металлочерепицы

Технология монтажа аэратора на крышу с покрытием из металлочерепицы отличается простотой, но требует тщательного соблюдения некоторых правил. Это необходимо для предотвращения повреждений металлочерепицы.

Установка аэратора требует предварительного изучения особенностей его конструкции

Наилучшим вариантом является монтаж аэратора в процессе обустройства кровли. Установка может проводиться при сооружении новой кровли или ремонте старой. Основной комплекс работ предполагает следующие действия:

  1. В материале покрытия кровли вырезают отверстие по шаблону, имеющемуся в комплекте изделия.
  2. На нижнюю часть устанавливаемой трубы наносят битум, а затем монтируют к основанию.
  3. Дополнительный слой и патрубок фиксируют с помощью саморезов.
  4. Изнутри помещения, в нижней части трубы нужно обеспечить дополнительную гидроизоляцию и герметизировать области стыков.

Аэраторы для крыши из металлочерепицы следует монтировать на всех скатах, отступая от конька около 60 см вниз.

Видео: установка точечного аэратора

Аэратор для профнастила

Для устройства вентиляции кровли из профилированных листов можно использовать те же методы, что применяются для металлочерепицы. В этом случае возможен монтаж конькового аэратора, а также точечных элементов.

Для установки на покрытие из профнастила можно использовать специальное проходное устройство, повторяющее рельеф поверхности

Основные действия при монтаже трубы для профнастила предполагают создание отверстия во внешнем материале кровли. Параметры отверстия должны совпадать с габаритами используемой трубы, которую фиксируют саморезами к обрешётке или стропилам. После этого устанавливают внешнюю защитную «юбку» также используя саморезы.

https://youtube.com/watch?v=hKQZymPztgU

Советы специалистов

Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:

  • если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
  • слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);

Правила монтажа труб дымоходаИсточник krovgid.com

Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.

Как устроена вентиляционная труба?

Труба вентиляции

Самая простая конструкция вентиляционной системы представляет собой кусок металлической трубы, вмонтированной в отверстие в крыше. В самом изделии возможна установка клапана, который будет задерживать конденсат. В верхней части узла располагается дополнительный дефлектор. На краю трубы устанавливается специальный элемент в виде зонта, который предотвращает попадание осадков внутрь. Самые распространенные материалы, используемые при производстве элементов вентиляции – пластик и оцинкованная сталь. На сегодняшний день можно установить более современную конструкцию проходной трубы вентиляции. Суть работы остается той же, но существующие отличия делают ее более привлекательной:

  • изнутри стальная труба покрыта цинком, а снаружи – полипропиленом высокого качества, что увеличивает срок ее эксплуатации;
  • ее высота может составлять 50-100 см в зависимости от рельефа крыши и места выхода вентиляции;
  • нижняя часть оснащается специальным уплотнителем, который исключает протечку;
  • диаметр изделия составляет 100-300 мм;
  • элемент утеплен, что исключает промерзание;
  • есть возможность оснастить трубу вентилятором;
  • в верхней части располагается дефлектор, который усиливает тягу и защищает систему от осадков.

Такая труба вентиляции в комплекте имеет проходные элементы, которые обеспечивают плотность соединения с поверхностью крыши

Поскольку существуют разные производители, следует обращать внимание на комплектацию изделия. Если какие-либо элементы отсутствуют, их можно будет докупить отдельно

Вентиляция через кровлю в доме: требования и особенности монтажа

Большинство одно-двухэтажных частных домов имеет вертикальную вентиляцию через кровлю. Такой способ позволяет наиболее эффективно осуществлять воздухообмен согласно нормативам.

Вертикальный выход создает мощную естественную тягу. За счет этого:

  • В дом поступает насыщенный кислородом воздух.
  • Из помещения выводится отработанный воздух, продукты горения от газовой плиты и котлов, а также неприятные запахи.
  • Происходит регулирование температуры и влажности.

В идеале, проект вентиляции должен создаваться на этапе проектирования дома или до момента закрытия теплого контура (до установки крыши, окон и дверей).

Особенности монтажа вентиляции через кровлю

Для качественного воздухообмена, а также сохранности дома необходимо правильно установить вентиляционные выходы, в частности, проходные узлы.

Узел прохода состоит из следующих элементов:

  • отверстия в кровле нужных размеров,
  • воздуховода, который вставляется в отверстие,
  • эластичной проходки, изготовленной из гибких материалов и повторяющей рисунок кровельного покрытия.

Многие производители выпускают узлы, которые представляют собой уже готовое решение для установки. Они состоят из двух слоев. Внутренний – это стальная оцинкованная труба, и наружный – полипропиленовый слой. В готовых решениях также предусмотрен утеплитель, клапан и колпак с дефлектором.

Требования к вентиляционному выходу:

  • Полная герметичность. Несмотря на тип крыши и кровли, узлы должны монтировать таким образом, чтобы место вырезки сохранило непроницаемость.
  • Устойчивость к физическому воздействию. Вывод не должен шататься при сильном ветре, и уже тем более он не должен разгерметизироваться.
  • Сохранение оптимального воздухообмена не смотря на погодные условия. Узлы должны подбираться с учетом возможности обледенения и иметь запас пропускной способности.

Материал внутренних стенок должен оказывать минимальное сопротивление воздушному потоку

Также важно, чтобы он выдерживал перепады температур и изменения погодных условий

Особенности установки

В идеале, труба устанавливается так, чтобы она не имела углов и изгибов. То есть она должна монтироваться строго над внутренним стояком вентиляционной шахты.

Крайне нежелательно объединять несколько шахт под одним выходом. В идеале, на каждые 60 кв.м. должен приходиться один выход точечной вентиляции.

Важна высота и место установки. Труба для вентиляции через кровлю из металлочерепицы для наклонной крыши должна устанавливаться как можно ближе к коньку и иметь высоту около 30 см. Если она монтируется на расстоянии в 1,5 метра от конька, нужен воздуховод не менее 50 см.

Для плоской крыши высота шахты – примерно 30 см. Но здесь на первый план выходит геометрия. Узел необходимо установить строго под стояком. В противном случае вентиляция будет работать плохо.

Как бы плотно не сидел узел в отверстии, лучше всего еще раз пройтись герметиком. Влага ни в коем случае не должна попадать внутрь.

Дополнительные устройства для выхода вентиляции через кровлю

Для повышения эффективности выходные трубы могут оснащаться дополнительными элементами. Это:

  • Капельники: насадки, которые защищают трубу от осадков.
  • Аэраторы: специальные приспособления, которые улучшают циркуляцию воздуха между теплоизоляцией кровли и наружным покрытием.
  • Дефлекторы: насадки, которые разрежают воздух и создают хорошую тягу.

Проход вентиляции через кровлю – это наиболее уязвимое место на крыше

Крайне важно правильно подобрать узел в соответствии с типом кровли. Если работы проводились профессионалами, срок службы кровли не пострадает

Где монтировать трубу для вентиляции

Расположение этих элементов нужно определять еще на этапе планировки. Чтобы обеспечить хорошую вентиляцию, потребуется учитывать следующее:

  • точечныевентиляционныетрубыдолжнырасполагатьсянарасстоянии60 кв. мдруготдруга;
  • количествовентиляционныхтрубопределяетсяисходяизсложностиконструкции;
  • расположениенесколькихтрубдолжновыстраиватьсяпооднойлинии;
  • меставыводавентиляционныхтрубнеобходимоплотноизолировать;
  • неследуетрасполагатьтрубудальше60 смотконька.

Вентиляционные трубы желательно размещать под стояком, поскольку этот способ может обеспечить максимальную циркуляцию воздуха. В некоторых случаях для этого применяют переходники из гофры. При установке основание гофры находится в тепле, благодаря чему будет получено минимальное сопротивление ветру. Высота стояки вентиляционной трубы играет существенную роль, так как при небольшой трубе тяга окажется плохой, а при слишком длинной понадобится приспособления для крепления. Строительные нормы предусматривают четкие показатели высоты элементов вентиляции:

  • дляплоскойкровли – высотавентиляционныхтрубнедолжнапревышать30см;
  • длякрышисоскатами – неболее 50см.

Если кровля предусматривает дополнительные площадки для отдыха, тогда высота вентиляционной трубы будет достигать 2 метра.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта “пушка” не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне. Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот “поворот”. Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее “дупло” под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать. . До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Лицензия

Уже было немало сказано про лицензирование работников, желающих заниматься подобным бизнесом, но теперь поговорим подробнее. Если у кого-либо возникает желание производить обследование дымоходов и вентиляций, то ему потребуется определенный набор документов в зависимости от того, нужна ли ему лицензия на проверку только жилых домов или промышленных предприятий.

В первом случае ему будет достаточно тех документов, которые были перечислены в начале статьи. Именно:

  • Монтаж, техническое обслуживание и ремонт систем (элементов систем) дымоудаления и противодымной вентиляции, включая диспетчеризацию и проведение пусконаладочных работ.
  • Устройство (кладка, монтаж), ремонт, облицовка, теплоизоляция и очистка печей, каминов, других теплогенерирующих установок и дымоходов.

Оформление лицензии при наличии этих документов занимает сорок пять дней.

Во втором случае требования более строги. Проверки на промышленных предприятиях проводятся только юридическими лицами. Лицензия должна содержать информацию, что есть разрешение для проведения инспекций в подобных организациях. Требования по сути те же, что и к частным предпринимателям (наличие оборудования и профессиональный персонал), но при этом они намного выше.

Высота вентиляционного канала над крышей

Правила формирования каналов вентиляции установлены СНиП 2.04.05-86.

Основными считаются следующие нюансы:

  1. Вентиляционные каналы из помещений кухни и котельной врезаются в систему вентиляции последними. Сначала прокладывают каналы из жилых помещений, затем санитарных, после – кухня и котельная.
  2. Прочность и высота видимых элементов должны соответствовать ветровой нагрузке региона.
  3. Проходящий через стены, крышу трубопровод изготавливается из материала, стойкого к коррозии.
  4. Не допускается формирование негерметичных каналов вентиляции.
  5. Для уменьшения скорости потоков воздуха внутри туннелей монтируются решетки.

Расчет высоты канала

Как и все нормативы строительного типа, высота вентканалов над кровлей указана в СНиП.

Правила расчетов следующие:

  • при монтаже выхода рядом с трубой дымохода размеры высоты должны быть равными;
  • для плоской кровли высота трубы выбирается с учетом диаметра, но не более 500 мм;
  • для скатного строения кровли принимают в расчет удаленность выхода вентканала от конька крыши (если трубопровод располагается дальше, чем на 1,5 м, показатель высоты не может быть менее 500 мм).

Если вентиляционный узел удален от конькового элемента крыши более чем на 3 м, проводится воображаемая линия от верхушки крыши вдоль кровли вниз. Верхняя точка трубы должна касаться условной линии пересечения от конька до уровня горизонта.

Рекомендации:

На скатной крыше мастера советуют ставить выход вентиляции максимально близко к коньку. Это обеспечивает равномерность прогрева внутренней части. Еще гарантирует прочность внешних деталей

Они будут более устойчивы к воздействию ветра, снеговой нагрузке.
Что касается плоской формы, то важно учитывать геометрию стояка. При условии, что обустраивается вывод вентиляции на крышу из металлочерепицы, вентиляционный вход нужно располагать под вытяжной трубой на крыше

Так отработанная среда выходит наружу без сильного сопротивления потоков.

Монтаж выхода МП MAXI на металлочерепицу

МП MAXI 110-125 устанавливается на металлочерепицу при обустройстве подкровельной вентиляции либо выхода вытяжки. Общая высота элемента — 77 см, высота над поверхностью крыши — 50 см. Материал изготовления — ударопрочный полистирол.

Особенности:

Цельная конструкция, колпак уже собран и установлен, форма фланца соответствует геометрии профиля металлочерепицы, что упрощает и ускоряет монтаж.

На основании — качественный уплотнитель для надежной защиты стыка с материалом кровли.

Внешний размер увеличен, что дополнительно повышает прочность элемента, защищает его от повреждений при сходе льда, снежных масс в больших количествах.

Порядок установки:

  • выход размещают на уровне воздуховода, очерчивают контур его основания и выполняют отверстие в материале кровли;
  • крепление элемента выполняют на саморезы. Если на основании нет уплотнителя, дополнительно на стык наносят герметик;
  • труба выравнивается, устанавливается вертикально путем прокручивания нижней части по своей оси. Возможна установка на скатах с углом наклона 30-60°;
  • изолированная труба соединяется с воздуховодом без переходного элемента. Если он необходим, используют гофрированную трубу;
  • участки, на котором воздуховод проходит через слои паро- и гидроизоляции, проклеивают самоклеящимися лентами.

На крыши с покрытием из профлиста МП-20, С-21, НС-35 МП MAXI устанавливается так же.

Комплектация:

  • труба;
  • проходной элемент со смонтированным колпаком;
  • адаптер диаметра 125-110.

Используется при соединении с воздуховодами:

  • утеплена по всей длине;
  • комплектуется переходником 125-110 мм, позволяет использовать трубы, воздуховоды разных диаметров;
  • является простой в установке;
  • разработана для использования в сложных климатических условиях.
  • Кровельная система
  • Кровельный инструмент
  • Ошибки монтажа
  • Устройство кровли
  • Монтаж элементов кровельной системы
  • Монтаж вентиляционных и проходных элементов
  • Монтаж элементов безопасности кровли
  1. Главная
  2. Инструкции
  3. Монтаж кровельной системы Металл Профиль
  4. Монтаж вентиляционных и проходных элементов

+7 (495) 789-96-72 +7 (495) 989-98-72 (многоканальный)

Установка трубы вентиляции на кровлю

Прежде чем рассмотреть весь процесс, начнем с подготовки инструментов и материалов для работы. Сразу хочется оговориться, что их выбор напрямую зависит от того, какой кровельный материал используется в доме. Самыми популярными решениями для обустройства крыши являются металлочерепица, шифер, мягкая кровля или профнастил. Мы рассмотрим процесс выведения через металлочерепицу. Для этого потребуются такие инструменты:

  • вентиляционная труба (проще использовать вентиляционный узел прохода в сборе, как на фото ниже);
  • электролобзик и электродрель;
  • ножницы по металлу для резки металлочерепицы;
  • зубило;
  • утеплительный материал;
  • уровень, рулетка, маркер;
  • уплотнительные прокладки;
  • отвертки, саморезы и герметик.

Инструменты и материалы просты, поэтому не требуют особого профессионализма в работе. Даже новичок сможет справиться с этой задачей. Когда все готово, можно приступать к работе.

Сначала нужно определить место, где будет располагаться вентиляционная труба. Выше мы рассмотрели некоторые советы и требования, согласно правилам, указанным в СНиП.
Определившись с местом, можно приступать к разметке на кровле. Она делается при помощи маркера, рулетки и уровня. Если вы приобрели уже готовый узел прохода вентиляции, то в комплекте поставки есть специальный шаблон, упрощающий задачу.
По намеченному контуру выполняется резка материала. Так как мы говорим о металлочерепице, то для резки потребуется зубило, электролобзик и ножницы по металлу. То же касается профнастила

Важно учитывать, что металл покрыт защитным слоем, который предотвращает коррозию. Дабы не нарушать его целостность, лучше не использовать болгарку. В идеале использовать ножницы по металлу

Для шифера рекомендуется использовать болгарку. Согласно разметке вырезается соответствующее отверстие. Битумную черепицу режут специальным кровельным ножом с закругленным лезвием

В идеале использовать ножницы по металлу. Для шифера рекомендуется использовать болгарку. Согласно разметке вырезается соответствующее отверстие. Битумную черепицу режут специальным кровельным ножом с закругленным лезвием.

Такое же отверстие проделывается во всем кровельном пироге: гидроизоляция, пароизоляция, утеплительный материал. Получается, что мы сделали сквозное отверстие через крышу, в которое и будет установлена вентиляционная труба.
По шаблону выполняется разметка по расположению проходного узла, а также просверливаются отверстия для фиксации саморезов.
После чего крыша очищается от пыли, опилок, мусора. Перед наклеиванием прокладки участок обезжиривается.

Дальше берется резиновый уплотнитель и прижимается к месту, дабы получить форму листа металлочерепицы. На его нижнюю часть, где уплотнитель и будет прилегать к металлочерепице, следует нанести слой герметика. После чего приложить уплотнитель на свое место. Дальше уплотнитель закругляется шурупами. Если все сделано правильно, то излишки герметика будут выходить из-под прокладки. Они разглаживаются и убираются пальцем.
Проходной элемент для трубы устанавливается на уплотнительную резинку и фиксируется посредством саморезов. Шлейки уплотнителя нужно затянуть на штыри проходного элемента.

Осталась самая малость – установить трубу вентиляции на свое место, проверить ее вертикальное расположение и зафиксировать посредством шурупов к проходному элементу.

На этом монтаж завершен. Труба вентиляции вытяжная на крышу установлена и готова выполнять свои функции. Правда просто так оставлять ее не рекомендуется. Существуют некоторые хитрости, позволяющие защитить вентиляцию от птиц, осадков и улучшить тягу. Для этого оборудуются зонтики, капельники и дефлектор. Подробную информацию о монтаже вентиляционной трубы через крышу вы увидите из данного видео.

Зачем нужна кровельная вентиляция

Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.

Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.

Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции

Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:

  • слуховые окна;
  • коньки скатных крыш;
  • зазоры, предусмотренные в кровельном пироге и карнизных планках;
  • вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.

Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.

1 Общая информация

Кроме этого, можно оснастить конструкцию небольшим вентилятором, работающим по принципу принудительной вытяжки. Но если правильно установить грибок на кровельной конструкции, то покупать дополнительные устройства просто не придется.

Очень часто проектировщики недостаточно качественно составляют проект монтажа стояков и подбирают высоту вентиляционной шахты над кровельной конструкцией. В связи с этим в дальнейшем могут возникать различные проблемы. В их числе:

  1. 1. Проникновение неприятных запахов из санузла и кухни в спальню, гостиную и другие жилые комнаты в помещении. Объясняется такое явление неправильным объединением вентиляционных каналов в одном общем коробе.
  2. 2. Низкая эффективность вытяжного оборудования. Проблема связана с недостаточной длиной вентиляционной трубы.
  3. 3. Появление обратного эффекта в работе вытяжки из-за неправильного выбора места для монтажа шахты.
  4. 4. Возможное замерзание каналов и труб вентиляции в холодную пору.

При неправильном монтаже вентиляционной трубы на кровельной конструкции могут деформироваться стропила и обрешетка. Более того, в местах монтажа крышки шахты появятся зазоры, что повысит риск проникновения дождевой воды в помещение. Поэтому, чтобы избежать таких последствий и сохранить кровлю в нормальном состоянии, необходимо ответственно подойти к вопросам обустройства выхода вентиляции на кровлю.

Определение точек вывода вентиляционных труб

Во многом они зависят от расположения воздуховодов внутри дома. По возможности расположение выходов вентиляционных труб на крыше должно совпадать с внутренними воздуховодными стояками. Сам внешний завершающий участок вентиляции должен быть направлен по вертикали. Но одновременно с этим желательно спроектировать выход неподалеку от кровельного конька. При таком расположении потребуется минимальная высота наружной части. Поэтому основной воздуховод окажется под кровлей и будет защищен от морозов, попадания снега и порывов ветра. А вся конструкция станет более устойчивой. Дополнительным условием является расположение рядом со стропильной балкой. Она станет дополнительной опорой, к которой будет крепиться воздуховод.

Крепление вентиляционных труб к стропилам

Если место выхода находится в стороне от несущих балок кровли, то придется создавать в чердачной области обрешетку, через которую будет проходить труба. А на самой крыше устанавливать дополнительные элементы крепления к кровле.

Укрепление воздуховода на кровле оттяжками
