Регулировка пластиковых дверей: технологические узлы, способы, последовательность операций

Причины для регулировки

Причины для выполнения регулировки пластиковой двери могут быть разные. Конструкция может просесть под своим весом, несмотря на то, что она сделана из легкого материала.

К выходу из строя может привести неправильная эксплуатация изделия. Например, резкое открытие и закрытие дверной створки (создается дополнительная нагрузка на петли), навешивание сторонних предметов (одежды и прочих вещей) на открытое дверное полотно или поворотные ручки.

Дверную конструкцию может перекосить из-за просадки самого дома. Это стандартный процесс для недавно возведенных построек. А на разгерметизацию системы пластиковой двери могут повлиять постоянные перепады температуры.

Регулировка подъема, прижима и сдвига створки пластикового окна пвх или двери

Створку можно поднять вверх или опустить, подвинуть вбок и притянуть плотнее к профилю.

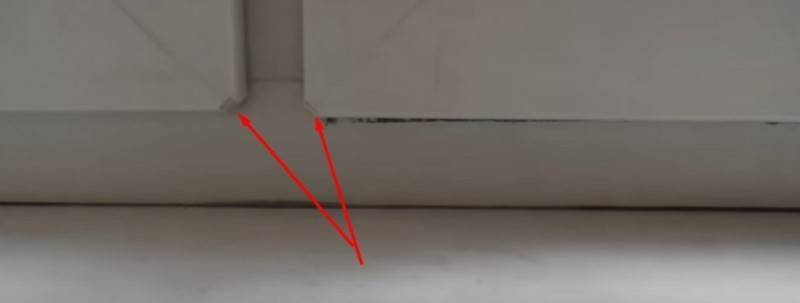

Давайте рассмотрим ситуацию, что одна створка просела вниз, как на фото, и в результате ее верхняя часть образует щель с рамой, куда дует ветер и идет холодный ветер.

Створка провисла

Возможно, вам вместо шестигранника понадобится отвертка, звездочка.

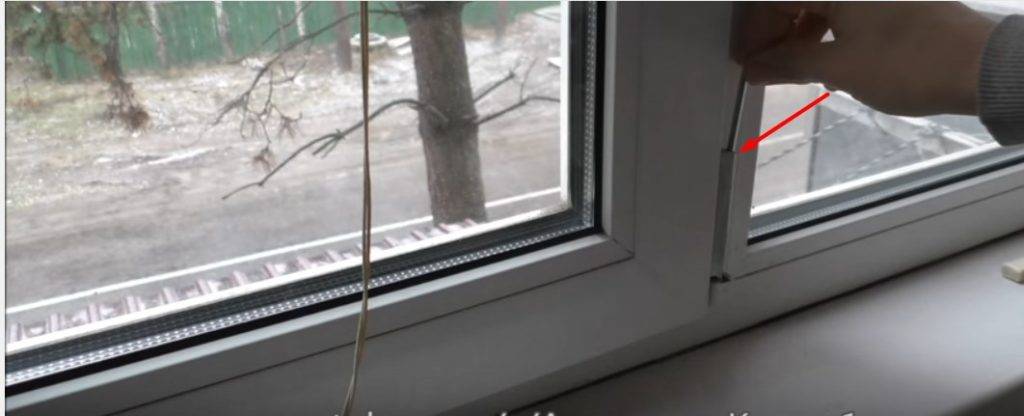

Для исправления данной ситуации находим боковой регулировщик. Положения право — лево и верх-низ. Чтобы приподнять край окна начинаем крутить винт.

Боковой винт

На фото видно, что створка поднялась и теперь практически на одном уровне.

Результат

Теперь, будем прижимать створку к раме и прекратить задувание, нужен верхний регулировщик.

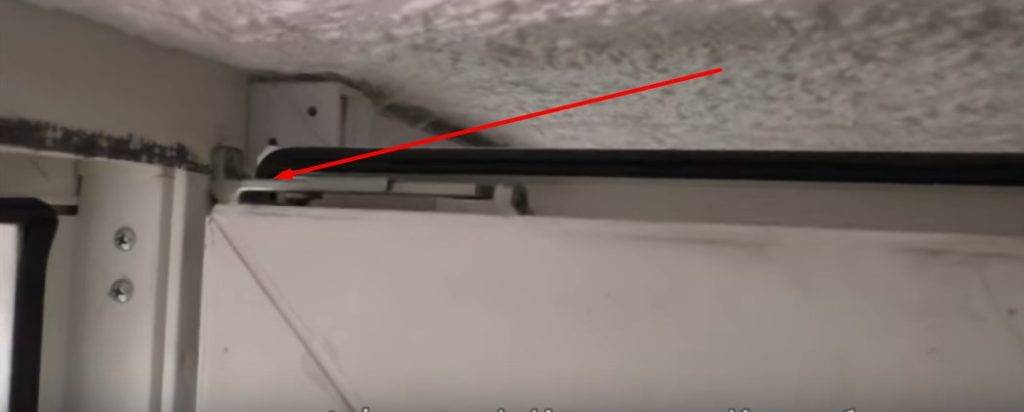

Находим верхнюю петлю

Также закручивается шестигранником.

Это делается, когда нижняя часть створки задевает раму снизу.

Инструкция

Проверять соответствие своих действий рекомендациям, содержащимся в руководстве, следует на всех стадиях работы. При регулировке входных пластиковых дверей самостоятельно по инструкции требуется строго следовать указанной последовательности. При установке желательно контролировать горизонтальное и вертикальное положение створки с помощью строительного уровня.

Правила выполнения

Для качественного выполнения работ рекомендуется соблюдать такие правила:

  • Заранее подготовить все нужные приборы.
  • Демонтировать декоративные заглушки.
  • Повороты ключа проводить по часовой стрелке, если на винте не обозначены другие указания.
  • Работы проводят в горизонтальной плоскости.
  • При замене или ремонте уплотнителя регулировка проводится в вертикальном направлении.

Регулировка пластиковых дверей не требует профессионализма, ее может выполнить любой человек, внимательно изучивший инструкцию.

Горизонтальная настройка

Регулировка пластиковой входной двери требуется при провисании полотна. У двери, с трудом поддающейся регулировке, требуется ослабить все горизонтально расположенные крепежи и начать регулировку заново, затягивая равномерно все крепления по очереди. В качестве ориентира служит изменение положения полотна. Работы проводят при открытой створке в такой последовательности:

  1. Откручивают шурупы верхних петель.
  2. Закрывают створку и снимают накладки с петель, закрывающие регулировочные шурупы.
  3. Проводят отладку в горизонтальном положении, начинается она с настройки самого длинного крепежа.
  4. При наличии перекоса подтягиваются длинные шурупы в петлях сверху и по центру. В верхней петле шуруп затягивается сильнее.

Вертикальная

Если наблюдается трение створки около порога или имеется вмятина на уплотнителях, то требуется провести вертикальную настройку. Она осуществляется регулировкой винта, расположенного в петле вертикально.

Чтобы начать регулировку, следует взять шестигранник на 5 мм, вставить в отверстие винта и вращать. Если дверь нужно приподнять, то вращение проводят по часовой стрелке, если опустить, то против.

Корректировка силы прижима

При недостаточном прилегании створки к раме необходимо проводить регулировку, используя шуруп, расположенный внутри двери. Иногда для исправления дефекта достаточно сильнее затянуть шурупы, находящиеся в нижней или верхней петлях. При такой настройке происходит ослабление или затягивание петель. Результат оценивается экспериментально при закрывании. Если уплотнитель сильно износился, его требуется заменить. При помощи отвертки старый уплотнитель извлекается, и устанавливается его замена. Затем повторно проводится регулировка.

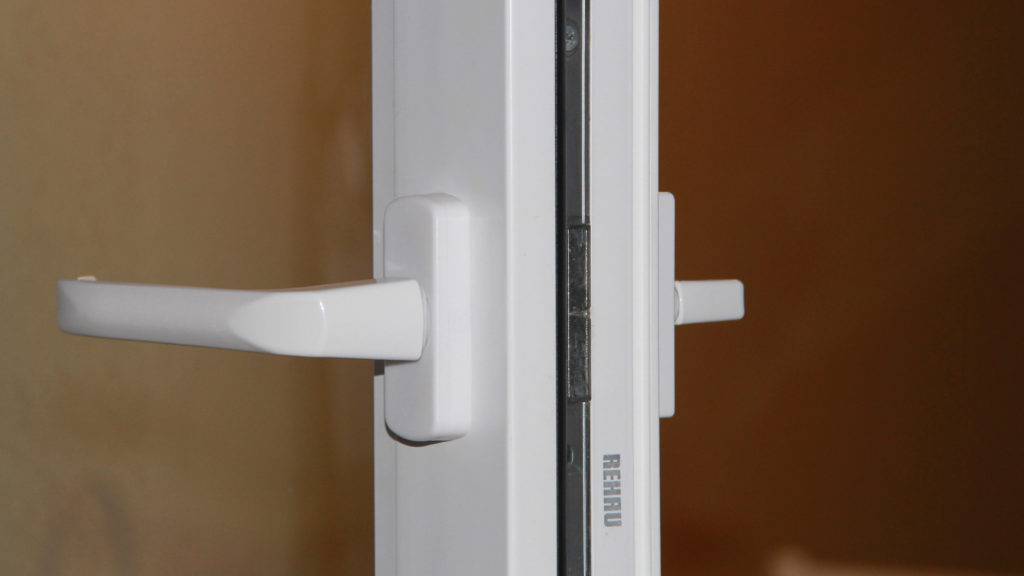

Настройка ручки

Частая жалоба хозяев — сломанная дверная ручка, а появление сквозняков — прямое следствие неисправности этой части блока двери. Чаще всего встречаются такие поломки:

  • Разбалтывание ручек. Накладку, установленную в месте соединения рамы с ручкой, поворачивают перпендикулярно, получив доступ к шурупам. Дефект исправляется подтягиванием отверткой имеющихся шурупов.
  • Неполный или тугой поворот ручки возникает при смещении полотна. После приведения двери в нормальное положение ручка станет функционировать хорошо. Если же и после регулировки состояние не улучшилось, ручку необходимо заменить.
  • При выходе из строя запорного механизма замка ремонт сводится к замене его сломанной части или покупке замка.

Регулировка пластиковой двери с тремя петлями — входной

От межкомнатных входные отличаются толщиной профиля и стеклопакета, но петли у них похожие. А от балконных отличия более существенные. Это и тип петель, и отсутствие откидного механизма (для проветривания). Давайте разберемся как производится регулировка пластиковой двери с тремя петлями самостоятельно.

Обычно на таких дверях установлены три петли — верхняя и нижняя, а третья может стоять рядом с верхней или посредине полотна. В принципе — это обычная расстановка и количество петель для того, чтобы они нормально «держали» вес двери. Отличия могут быть в конструкции петли и прижимного механизма, а следовательно в регулировке.

Накладная дверная петля (по типу greenteQ TB 100.ZD.K)

Эта петля с декоративной планкой и возможностью регулировки в трех плоскостях.

Горизонтальное и вертикальное смещение происходит при помощи двух винтов, а прижим регулируют при помощи винта и планки между петлей и коробкой.

1. Чтобы отрегулировать перекос

Регулировка пластиковых дверей относительно вертикальной оси по горизонтали (вправо-влево), необходимо снять декоративную планку на петле, установленной на полотне.

Вначале дверь надо распахнуть и выкрутить винт, который удерживает эту планку. Затем дверь закрывают и планку снимают. Под ней находятся 6 крепежных винтов под отвертку (перпендикулярно полотну) и один регулировочный винт под шестигранник — параллельно полотну по направлению к петле.

Вкручивая или выкручивая его, можно отрегулировать смещение двери относительно вертикали на 5 мм в каждую сторону по оси X.

2. Чтобы поднять (и даже опустить)

створку используют регулировочный винт под ключ, расположенный в нижнем торце петли. Он закрыт другой декоративной планкой, которая просто «отстегивается».

Им можно поднять на 4 мм или опустить на 1 мм дверь, относительно заводской установки по оси Y.

3.Регулировка пластиковой двери — тонкая регулировка прижима

(в пределах 1.5 мм) проводится при помощи винта, расположенного в верхнем торце петли.

Для «грубой» регулировки необходимо снимать дверь с петель, а затем ту часть петли, которая установлена на коробке. Она крепится к ней через планки, которые могут иметь толщину от 1 мм до 5 мм. Таким образом можно дополнительно отрегулировать прижим двери (по оси Z).

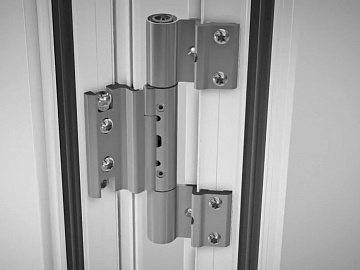

Дверная петля типа WX

имеет регулировку по горизонтали до 6.2 мм, вертикали до 4 мм, прижим можно отрегулировать винтом до 1.8 мм (при необходимости прижим можно улучшить дополнительными втулками в месте крепления петли к коробке).

1. Регулировка по горизонтали происходит при помощи бокового винта, расположенного под декоративной накладкой на петле, которая крепится к двери. Вначале необходимо выкрутить винт, фиксирующий положение петли относительно «0» уровня.

Он расположен в теле петли и проходит параллельно полотну двери. Затем надо выкрутить винт, стопорящий внешний декоративный корпус петли, сместив который, можно получить доступ к регулировочному винту.

При его помощи можно сместить положение створки вправо или влево.

2. Регулировка прижима проходит на ответной части петли (закрепленной на дверной коробке). Необходимо снять декоративный колпачок с торца петли. Под ним можно увидеть эксцентрик с прорезями.

Для того чтобы освободить его, надо выкрутить стопорящий винт (он расположен сбоку в корпусе петли со стороны двери). Затем при помощи специально ключа, вставленного в прорези эксцентрика, надо развернуть его на необходимый угол и застопорить. Тем самым можно усилить или ослабить прижим.

Можно воспользоваться обычной пластиной или широкой плоской отверткой, но будет мешать регулировочный винт по вертикали. В таком случае его необходимо полностью выкрутить.

3. Регулировка по вертикали проходит при помощи винта, вкрученного в петле снизу, через прижимной регулировочный эксцентрик.

Как устранить неполадки своими руками:

1. Провисание полотна на порог

Начинаем регулировку с верхней петли, для этого дверь нужно открыть. На самом верху петли находится шестигранный или в виде звездочки винт (в разных моделях бывают разными). Подбираем подходящий ключ и делаем несколько оборотов ключом по часовой стрелке. Не надо переусердствовать, лучше лишний раз подкрутить после проверки.

Закрываем дверь и смотрим устранили мы проблему или нет.

Если после проделанной работы створка задевает порог, то необходимо посмотреть и нижнюю петлю. Если на петле есть защитный колпачок, то его необходимо снять. Ищем такой же шестигранник или звездочку, он так же будет расположен вверху петли. Делаем несколько поворотов ключом по часовой стрелке. Проверяем, эта процедура должна решить проблему полностью.

2. Полотно задевает посредине дверную коробку

Этот нюанс можно решить подкрутив болт на навесе. Начинаем все с нижнего навеса, только на этот раз ищем болт сбоку. Подбираем ключ и делаем несколько поворотов обратно же по часовой стрелке. Такая процедура подтянет полотно к навесу и автоматически отодвинет от свободного края коробки.

Если после таких манипуляций дверь все же трется об короб, то все вышеописанное проводим с верхним навесом.

Не ленитесь, проверьте несколько раз, все ли вас устраивает, если остались недоработки, то лучше их устранить сразу.

Этот недостаток тоже можно решить дома самостоятельно. Открываем дверь и со свободного бокового края ищем цапфы (или эксцентрики). Зачастую их три: вверху, посередине и внизу.

Цапфы или эксцентрики нужно с помощью отвертки или плоскогубцев немного провернуть в сторону уплотнительной резинки. После каждого изменения положения эксцентриков, нужно проверять прижим двери. Такую процедуру нужно провести со всеми тремя эксцентриками.

Это может занять какое-то время, ведь работа тонкая и щепетильная. Со стороны петель тоже нужно проверить прижим. Закрываем дверь и в навесах вверху и внизу ищем болт, его и нужно немного подкрутить.

Проверить все ли получилось можно, используя обыкновенный лист бумаги. Открываем дверь и в проем вставляем лист бумаги, избегая запорных механизмов. Дверь закрываем и пытаемся вытащить бумагу, при этом лист должен вытягиваться с трудом. Если проходит свободно, следует повторить процедуру.

4. Регулировка дверной ручки

Если болтается ручка, то хорошо ее зафиксировать можно с помощью отвертки. Подбираем нужный размер инструмента и подкручиваем болты.

Как предотвратить появление неполадок с пластиковой дверью на балконе.

Для того, чтобы дверь не приходилось регулировать слишком часто, можно запастись несколькими нехитрыми приспособлениями:

• Микролифт для пластиковой двери

Применяют микролифт для тяжелых пластиковых дверей, оснащенных стеклопакетами с толстым стеклом. Эта система позволяет двери не проседать на порог. Микролифт представляет собой пластину, которая крепится на свободном торце дверного полотна или же в виде ролика внизу двери;

• Ограничитель для двери

Этот механизм применяют для регулировки ширины открытия дверного проема. Ограничитель можно крепить как внизу, так и на верхней части полотна. Ограничитель не только уменьшает возможность проседания полотна на порог, но и защищает само полотно от ударов об откосы и элементы мебели.

Вначале надо откинуть открытую створку

Но повернуть вверх ручку при открытой створке не дает сам механизм. Чтобы убрать фиксацию ручки, надо прижать «язычок» (флажок, клипсу) в торце двери, в районе самой ручки.

Он может по-разному выглядеть, но принцип действия у него один — в закрытом виде створка прижимает его и разблокирует ручку, которую можно повернуть вверх, установив дверь на проветривание. Если открыть дверь и нажать рукой «язычок», то дверь в таком состоянии можно вверху откинуть. Но при этом ее лучше удерживать на весу — все-таки она будет держаться внизу в одной точке на нижней петле.

Откроется внутренняя часть механизма верхней фурнитуры (обычно ее «закрывает» дверь). Там будет стоять один (или два) эксцентрика с регулировочными винтами под шестигранник.

При помощи их можно прижать (или отжать) дверь в районе петель.

Отжав «язычок», возвращают створку в вертикальное состояние, после чего дверь можно закрыть.

Это основные методы регулировки механизмов разных типов дверей.

Информация на заметку: самостоятельная установка пластковых окон, Установка пластикового (ПВХ) подоконника.

Регулировка силы прижима

Регулировка прижима требует выполнения работ в той области нижнего навеса, находящегося непосредственно на раме. Для этого снимите пластиковый колпачок и с помощью ключа измените прижим, изменяя при этом положение самого винта. Этот винт находится на группе металлических планок, основная функция которых заключается в удерживании пластиковых дверей в откидном режиме.

Далее откройте саму створку, прижмите ее к уплотнителю, после чего удерживайте блокировщик. После этого предоставьте доступ к ножницам, отведя верхнюю составляющую от коробки. Шестигранный ключ необходимо вставить в регулировочный винт-эксцентрик, а далее повернуть его вправо или влево, в зависимости от марки. Теперь снова прижмите блокировщик к уплотнителю и поставьте створку на ее законное место. После этой установки расположите эксцентрик в положение, обеспечивающее максимально возможный режим. Используйте для этого пассатижи или шестигранный ключ. В конце обязательно протестируйте отрегулированную дверь.

Основные способы, методики и нюансы

Дверь с двумя петлями

Вне зависимости от того, какой модификации дверная конструкция, чаще всего она оснащена стандартными петлями в количестве 2х штук. Если требуется настройка закрывающего и открывающего механизма, можно исправить положение с помощью простой отвертки. Регулировка горизонтального и вертикального смещения пластиковых входных дверей происходит при помощи двух винтов. Можно провести процесс самостоятельно, если настроить планку между петлей и коробкой.

Чтобы отрегулировать перекос, нужно снять декоративную планку на петле, установленной на полотне. Сначала требуется настежь открыть дверь, выкрутить болт, который фиксирует планку, потом закрыть ее и снять эту деталь. Под ней находятся основные винты: несколько основных и один регулируемый. Его можно крутить с помощью шестигранника. Нужно попробовать сначала ослабить винт или наоборот затянуть и посмотреть, изменится ли ход двери. Таким образом легко отрегулировать смещение относительно вертикали на 5 мм в каждую сторону по оси X.

Настройка прижима

Если требуется более тонкая регулировка пластиковых входных дверей, можно организовать прижим в пределах нескольких миллиметров самостоятельно. Визуально процесс можно изучить по видео в конце нашей статьи, но стоит предварительно разобраться и в текстовой инструкции. Для этого мастеру нужно попасть в верхнюю часть торца петли и отрегулировать винт. Чтобы поднять или опустить полотно, нужно крутить винт, который находится в нижней части дверного проема и закрывается специальными скобами. Его легко найти за отстегивающейся планкой, находящейся под петлей. Есть возможность поднять устройство на несколько миллиметров вверх или вниз.

Если скос более серьезный, то потребуется снимать дверь с петель и регулировать механизм в горизонтальном положении, потому что те винты, которые позволят сделать это, установлены внутри дверного короба. Таким способом происходит регулировка по оси Z. Петля крепится к коробу через планки, которые бывают разного диаметра.

Дверная петля типа WX

Данный вид петель может регулироваться по горизонтали до шести миллиметров, вертикали до четырех миллиметров. Если прижим недостаточно плотный, его можно укрепить, если поставить втулки на тех местах, где происходит соединение полотна с петлей и коробкой.

По горизонтали

Чтобы провести эту процедуру, необходимо задействовать боковой винт. Он располагается в непосредственной близости от петли и зарывается планкой, которая крепится к двери. Чтобы провести процесс быстро и правильно, необходимо извлечь винт, фиксирующий положение петли. Стоит учитывать, что эта фурнитура находится в теле петли и проходит параллельно полотну. После того, как винт будет выкручен, произойдет смещение стопорящего внешнего декоративного корпуса петли. Именно тогда появится доступ к регулировочному винту.

Варианты регулировки

При выполнении регулировки ПВХ дверей обычно выполняется настройка положения створки полотна и починка или замена фурнитуры.

Возможные варианты регулировки дверного полотна:

  • Если пластиковая конструкция провисла под тяжестью собственного веса, осуществляется вертикальная регулировка;
  • Если наблюдается трение полотна о порог дверного проема, выполняется горизонтальная настройка;
  • Для регулировки зазоров между коробом и ПВХ полотном дверной конструкции осуществляется фронтальная настройка. Это сезонная процедура, которая проводится на зиму и на лето, соответственно зазор уменьшается или увеличивается.

Фурнитуре отводится особое внимание. Это может быть починка или замена дверного замка, регулировка петель, ручек, прочих элементов фурнитуры

Например, если дверная ручка закрывает и открывает дверь очень туго, ребенку достаточно сложно с ней справиться. В результате он просто может не провернуть ручку до конца, и дверная створка откроется от порыва ветра. И, наоборот, разболтанная ручка способствует появлению сквозняка

Поэтому важно знать, как регулируются своими руками пластиковые двери

Варианты регулировки

При выполнении регулировки ПВХ дверей обычно выполняется настройка положения створки полотна и починка или замена фурнитуры.

Возможные варианты регулировки дверного полотна:

  • Если пластиковая конструкция провисла под тяжестью собственного веса, осуществляется вертикальная регулировка;
  • Если наблюдается трение полотна о порог дверного проема, выполняется горизонтальная настройка;
  • Для регулировки зазоров между коробом и ПВХ полотном дверной конструкции осуществляется фронтальная настройка. Это сезонная процедура, которая проводится на зиму и на лето, соответственно зазор уменьшается или увеличивается.

Фурнитуре отводится особое внимание. Это может быть починка или замена дверного замка, регулировка петель, ручек, прочих элементов фурнитуры

Например, если дверная ручка закрывает и открывает дверь очень туго, ребенку достаточно сложно с ней справиться. В результате он просто может не провернуть ручку до конца, и дверная створка откроется от порыва ветра. И, наоборот, разболтанная ручка способствует появлению сквозняка

Поэтому важно знать, как регулируются своими руками пластиковые двери

Зимний и летний режим

Чаще всего требуется регулировка пластиковых окон к новому сезону: зимой желательна полная герметичность, а летом можно немного свежего воздуха впустить. Это достигается регулировкой плотности прижима створки. Сделать это самому легко. Когда разберетесь, удивитесь, насколько все элементарно…

Створка окна к раме прижимается при при помощи цапф. Это такие подвижные металлические выступы на боковой поверхности створки. При повороте ручки они заходят за ответные металлические пластины, установленные на раме. Для того, чтобы была возможность регулировать плотность прилегания створки и рамы они имеют эксцентрик — или сами сделаны овальной формы, или в центре круглого выступа имеется регулировка со смещенным центром. Изменяя положение цапф (смотрите фото), меняете степень прижима, то есть устраняете сквозняк из-под створки.

Регулировка прижима створки пластикового окна к раме

Как видите, формы запорных выступов могут быть разными. Для их регулировки могут использоваться разные инструменты. Если на вашем окне такие эксцентрики, как на рисунке слева — выступы овальной формы — их положение меняют при помощи плоскогубцев: зажимаете его и поворачиваете в нужную сторону.

Если запорный выступ круглый, как на рисунке слева, в нем может быть сделана прорезь под отвертку или шестигранный ключ. Осмотрев их, вы легко поймете, какой инструмент вам необходим: обычная отвертка или шестигранник №4. Вставляете ключ или отвертку в прорезь и тоже проворачиваете в нужное положение.

Поворачивают эксцентрик при помощи плоскогубцев или шестигранного ключа

Регулируя фурнитуру пластиковых окон, помните, что слабый прижим — соответствует летнему режиму закрывания пластиковых окон, стандартный или сильный — зимнему. Если профилактические работы проводите в зиму, для начала выставьте стандартное положение и проверьте, есть ли продувание. Сразу пережимать резинки на новых ПВХ окнах не советуют. В таком положении установленный по периметру резиновый уплотнитель сильно прижат.  Из-за этого со временем он теряет эластичность. На нормальный уплотнитель гарантия 15 лет, но все-таки… Если прижим сразу выставить максимальный, резина испортится быстрее. В результате, в очередной раз выставив зимнее положение на пластиковых окнах, вы обнаружите, что из-под створки по-прежнему дует, а резинка вся в трещинках. Это значит, что пришло время менять уплотнитель. Это тоже не очень сложно, но требует больше времени, да и резину еще нужно купить.

Итак: зимнее и летнее положение пластиковых окон выставляется изменением положения запорных выступов — цапф. Подробно все рассказано в видео ниже. После просмотра регулировка пластиковых окон самостоятельно окончательно перестанет быть проблемой.

Что нужно выяснить до начала работы: основные разновидности пластиковых дверей

По конструкционным характеристикам пластиковые двери делятся на одностворчатые и двустворчатые группы, кроме того, они бывают прозрачными и глухими, распашными и сдвижными (как у шкафа-купе). Но к вопросу регулировки все эти способы классификации не имеют никакого отношения. В этом случае нас интересует только одна характеристика — вес дверного полотна. Дело в том, что на полотно весом до 40 килограмм ставят обычные оконные петли. Поэтому регулировка пластиковых дверей не отличается от процесса настройки механизма оконной створки. И в первом и во втором случае выполняются:

  • регулировка перекоса полотна относительно лутки;
  • подтягивание нижнего или верхнего края к коробке;
  • устранение проблем с механизмом закрытия.

Для этого нам понадобится шестигранный ключ, который вставляют в отверстие регулировочных винтов верхней и нижней завесы. Во время вращения винтов происходит исправление дефектов отклонения от вертикали и горизонтали.

Но если створка весит более 40 килограмм, то вместо оконных петель на нее ставят дверные завесы. Они допускают исправление горизонтального и вертикального отклонения, а также устранение недостаточно плотного прижима к коробке. Но конструкция усиленной петли предполагает совершенно иной алгоритм регулировки. Поэтому далее мы рассмотрим способы настройки и легких и тяжелых пластиковых дверей.

Основные неисправности

Двери — достаточно тяжеловесные конструкции, с течением времени они провисают, плотность прилегания дверного полотна к раме периодически ослабляется. Пользователи сталкиваются с необходимостью регулировки пластиковых балконных дверей самостоятельно в ситуациях, когда конструкции:

  • открываются с трудом или закрываются туго;
  • полотно провисают, перекашиваются, блокируются чем-либо;
  • закрываются не плотно по всей длине или частично;
  • ручка требует ремонта — «болтается».

Перед тем как отрегулировать дверь на балкон со стеклопакетом, следует подготовить следующие инструменты:

  • отвертки двух видов — с плоским и крестовидным наконечниками;
  • плоскогубцы;
  • ключи-шестигранники на 4 и 6 мм.

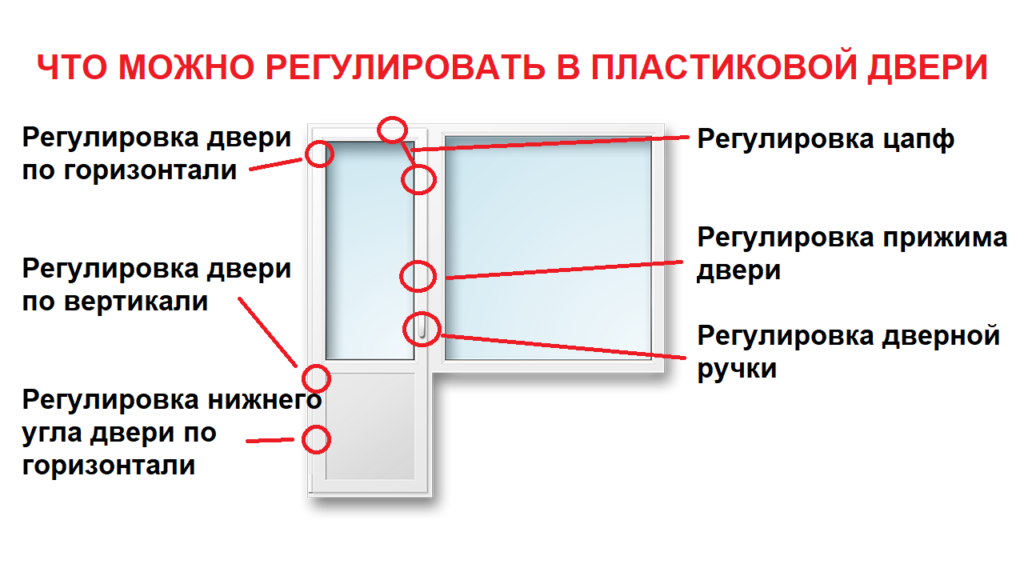

На практике регулировка окон и дверей — это настройка определенных узлов, вращением деталей которых достигается правильное местоположение полотна двери или оконной створки.
