Регулировка и установка предохранительного клапана для бойлера

Виды предохранительной арматуры

Предохранительные клапаны могут иметь различные механизмы привода клапана. Поэтому разделяют их следующие виды:

пружинные;
рычажные (рычажно-грузовые);
импульсные (магнитно-пружинные);
устройства с разрушающимися мембранами.

Для бытовых бойлеров применяют только пружинные клапаны. Они могут выполнять защитные функции и сбросного, и спускного, и сливного предохранителя.

Пружинный клапан сброса избыточного давления воды для водонагревателя состоит из корпуса, обратного и предохранительного клапанов с пружинами и выпускного штуцера. Многие модели имеют рычаг ручного открытия перепускного отверстия. Корпус имеет наружную резьбу на входе и внутреннюю на выходе.

Форма штуцера для выпуска воды может иметь просто круглый патрубок с буртиком на конце, либо патрубок «ёлочка». Обе формы служат для надежного удержания надеваемого шланга. Шланг используется для отвода избытка воды в дренаж.

На корпусе обязательно имеется отметка о величине предельного давления и стрелка, указывающая направление потока воды для заполнения бойлера.

Многие модели имеют рычажок для ручного открывания (не путать с рычажно-грузовыми клапанами, имеющими другой принцип действия механизма). При наличии рычага, можно в ручную проверить работоспособность клапана на бойлере. А так же воспользоваться им для слива воды из бака, в том числе и в аварийном случае. Такой рычаг еще называют подрывным, так он служит для подрыва клапана, то есть для отрывания от седла в случае прилипания. Хотя как раз это название пришло от рычажно-грузового вида.

Если установлена модель предохранительного устройства без рычага, то для слива воды необходимо установить дополнительный кран. И в такой модели уже не удастся проверить работу прибора в ручную. Дело в том, что отверстие штуцера клапана небольшое, около 5 мм. При большом содержании минеральных солей в воде и регулярном подкапывание, это отверстие забивается отложениями солей. Что может стать существенным препятствием для слива воды, при высоком давлении. Поэтому стоит раз в год проверять состояние такого отверстия.

Для водонагревателей с объемом бака свыше 100 литров предусмотрены узлы безопасности с предохранительным клапаном несколько больших размеров. Часто они комплектуются манометрами и шаровым краном для принудительного слива воды, не препятствующему работе предохранительного устройства. А кроме того, могут иметь регулировочный винт для задания величины давления срабатывания клапана.

Обвязка клапана в системе бойлера

Накануне инсталляции предохранительного устройства в системе защиты электрического нагревателя, его требуется отключить, и полностью сдренировать воду. Подрывные устройства устанавливают на входе исходной воды в емкость.

Сантехнический процесс очень простой, доступен домашнему мастеру любой квалификации. Запаковывают клапан ключом на 5 оборотов с применением уплотнителей. Вторым резьбовым выходом устройство стыкуется с водяными трубами.

Куда ставить предохранительный клапан

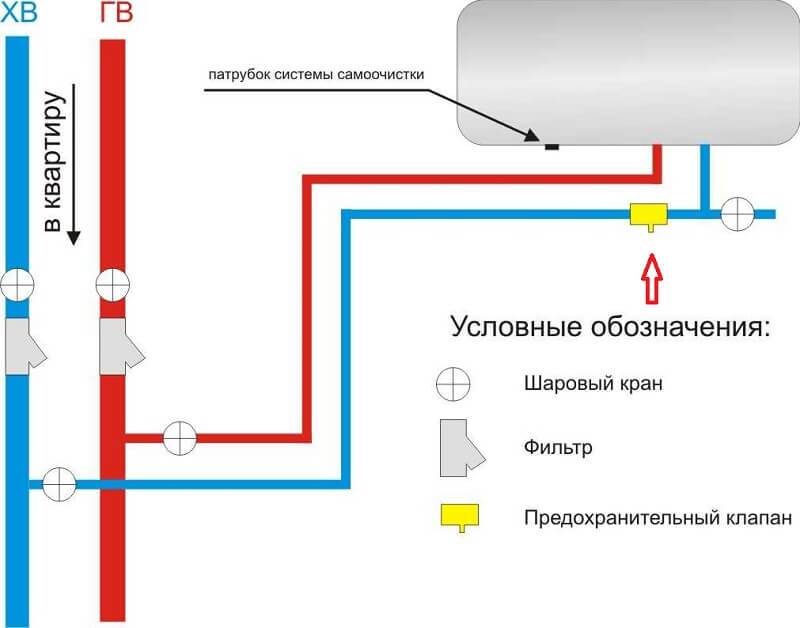

Многие пользователи задаются вопросом, куда ставить такое защитное устройство. Клапан ставится в разрыв водопровода, после задвижки на водопроводе и входным патрубком в нагреватель.

Другую запорно-регулирующую арматуру на этом промежутке не устанавливают. Предельный промежуток от входного патрубка в электробойлер до предохранительного устройства до 250 см.

Для многих модификаций разработана вертикально ориентированная установка конструкции, когда вода обязана двигаться снизу вверх. Нужное направление городской воды обозначено стрелкой на корпусе. К дренажному штуцеру на защитном устройстве подключается прозрачный ПХВ-шланг для вывода в систему водоотведения.

Для водопроводных сетей, которые страдают от скачков давления, рекомендуется установить редуктор. В процессе нагрева воды из защитного устройства подтекает вода, поэтому чтобы не заливать водой окружающее пространство устанавливают дренажный гибкий шланг.

Шланг лучше выбрать прозрачным, чтобы возможно было зрительно оценить функциональность защиты. Порой пользователи стараются убрать клапан подальше от подогревателя с обозрения.

Подобный вариант также допускается, при выполнении 2-х обязательств: на линии между защитным устройством и входом воды категорически воспрещено ставить запорно-регулирующую арматуру, нужно избегать длинных вертикальных участков водопроводных труб, поскольку они создают дополнительное давление на клапан, в результате чего может начаться процесс “холостого” подтекания.

Претензии к работе предохранительного клапана

На самом деле ненормальная работа клапанного прибора может иметь вполне конкретные причины:

Низкое качество изделия;
Аномально высокое давление в водопроводе;
Неправильная установка и регулировка клапанного механизма.

Как правило, высокое давление воды характерно для первых этажей многоквартирных домов. При профессиональной установке мастера всегда интересуются давлением воды. Выполнять установку бойлера и подключать его к водопроводу с водой на 5-6 Бар нельзя. Поэтому напор пытаются регулировать с помощью вводного вентиля либо рекомендуют установку понижающего редуктора, что сразу решит половину проблем.

Первый и третий случаи намного сложнее и опаснее высокого давления. Как правило, производители бойлеров известных брендов комплектуют свои изделия очень хорошими, качественными предохранительными клапанами. При покупке мало кто проверяет, какие именно дополнительные комплектующие и материалы прилагаются к бойлеру, поэтому фирменные приборы в ходе предпродажной подготовки подменяются соответствующими по размеру, но более дешевыми. Поэтому при покупке или установке стоит еще раз проверить работу устройства, чтобы потом не удивляться, что на бойлере течет предохранительный клапан.

Высокое качество клапана можно определить по следующим признакам:

Корпус изготовлен литьем из латунного сплава, возможно, с никелевым покрытием. Более дешевые сплавы железо-алюминий или медь-алюминий будут легче, с более тонкими стенками корпуса;
Пластиковые клапанные тарелки при нажатии на шток задевают внутренние стенки корпуса или подклинивают в крайнем состоянии;
Механизм внутри клапана не обеспечивает надежное перекрытие протока даже при слабых давлениях. Для проверки можно поджать шток клапана пальцем и подуть в него. Если надежного запирания нет, то предохранительный клапан лучше заменить. При этом если бойлер капает с предохранительного клапана, это еще не означает, что устройство неисправно. Скорее всего, запорная тарелка забита осадком, но сам механизм в рабочем состоянии и не требует дополнительной регулировки.

Если воды нет совсем, или водяной поток льется ручьем, это свидетельствует о заклинивании клапанной тарелки в одном из крайних положений. Потребуется демонтаж, чистка и регулировка прибора.

Но даже если бойлер и предохранительный клапан подобраны правильно и нужного качества, остается риск неправильной установки и регулировки системы мастерами. Например, нередки случаи, когда на бойлер повесили предохранительный клапан на горячую воду. Чтобы не оказаться в подобной ситуации, достаточно иметь хотя бы общее представление, как выполняется установка и регулировка предохранительного клапана.

Варианты монтажа предохранительного клапана

Установить предохраняющий клапан считается одним из шагов по обустройству бойлера. Для этого нужны будут: труба из полипропилена, клапан предохраняющий, фитинг, дренажный краник и муфта с накидной гайкой.

Ещё понадобятся полипропиленовые фитинги для смещения линии подачи воды к стенке.

Усложнённый вариант безопасности применяется не постоянно. Отдельные установщики считают, что нужен только этот клапан.
Это экономный пакет для монтажа. Если не применяются разветвители и остальные фитинги, прибор закрепляется на трубке бойлера.
Осталось сделать сгон воды чрез дырку в приборе. К этому берётся гнущаяся пластиковая трубка нужного размера.
Один край трубочки натягивается на небольшой патрубок крана, другой протягивают в водосточную трубу.
Не осмотрительные владельцы жилища проводят трубочку в ведро либо банку, но это неверное решение.

Самое лучшее решение – это отвести дренажную трубку в канализацию через накладку в тройник либо индивидуальный вход.

Затвор обратного хода для канализации

Чтобы течение стоков не нарушилось, и не циркулировало в обратную сторону, специалисты рекомендуют установить обратный клапан на канализационную трубу. Такой затвор станет незаменимым помощником в быту для всех видов помещений, а также на производстве, так как в нужный момент он закроет отверстие выходной канализационной трубы.

Канализационный клапан обратного хода. Источник orgtorg.org

Обратный клапан для канализации бывает различных размеров и форм, рабочих деталей, так как он производится из различного материала (пластика, стали, чугуна, бронзы). Уникальность изделия состоит в том, что к нему может подключаться несколько канализационных веток. Монтаж разрешен в любом месте трубы, которое в будущем будет удобным для прочистки, но оно должно быть выше точки водоотведения, и не ниже 35 см от пола.

Рабочий механизм зависит от типа модели. Это либо заслонка, каучуковый шарик или любой другой затвор, перекрывающий трубу. На корпусе клапана всегда присутствует красная стрелка, которая показывает направление стоков. Монтаж устройства к трубам можно произвести на улице и в помещении. Чаще всего используют муфтовые, фланцевые и межфланцевые модели.

Размеры зависят от диаметра эксплуатируемых труб. Чаще всего используют поворотные виды устройств для коммуникаций с большим размером, например обратный клапан для канализации 110 мм. Внутри него вместо шара затвором выступает тарелка. Устройство очень простое в обращении, и работает в автоматическом режиме. Стоки легко пропускаются только в одну сторону. Подходит как для квартир, так и для частных домов.

Накрутка обратного клапана на переходник. Источник hundred-worries.com

Обратный клапан для канализации 50 мм представляет собой сферу с подвижной мембраной, которая при сливе открывается и способствует поступлению стоков в центральный трубопровод или слив. Если возникает обратный ток, то затвор при давлении препятствует поступлению нечистот и затоплению дома.

Покупка клапана для канализационной системы обеспечивает безопасность жилья не только от затопления нечистотами, но и от сточных вод, ливневых дождей и оттепелей. Также в частные дома через затвор не смогут проникнуть грызуны.

Что касается цены, то обратный клапан на канализацию 110 мм из ПВХ будет стоить 2700 рублей, а изделие в 50 мм из такого же материала около 1160 рублей.

Возможные неисправности и способы устранения

О части неисправностей или отклонений в работе уже было сказано, поэтому сделаем обобщение в виде таблицы.

Неисправность	Способ устранения
Забит сливной штуцер	Прочистить отверстие штуцера.
Штуцер подкапывает при небольшом нагреве	Промыть клапан при помощи ручного рычага, при отсутствии рычага, снять устройство, нажать предохранительный клапан, чтобы открыть седло и промыть от засора. Регулируемый клапан отрегулировать.
Штуцер подкапывает даже когда бойлер не работает	Проверить давление входящей воды, если давление в норме, промыть клапан, если проблема не устранилась, заменить его.
Клапан не сработал при высоком давлении	Проверить ручным рычагом, при отсутствии рычага, снять устройство, проверить открытие клапана, при закипании от отложения солей, очистить и промыть, проверить работоспособность, регулируемый клапан отрегулировать, при необходимости, заменить

Для проверки срабатывания клапана давлением воды, выше существующего напора в сети, можно воспользоваться автомобильным насосом, способным создать давление до 6 бар. Холодная вода на бойлер перекрывается. Горячая вода частично сливается через кран, чтобы не попала в насос. После прекращения течи, накачать воздух. Закачать воздух можно через любой кран разбора горячей воды. При открытии другого крана горячей воды, давление сбросится.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

горизонтально расположенный рычаг устанавливают вертикально;
прямое соединение со штоком приводит в действие пружинный механизм;
пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

3 Подключение бойлера к водопроводу

Как подключить бойлер к системе водопровода и сделать это правильно? Вот небольшая инструкция на эту тему. Предохранительные клапаны могут иметь разновидности:

Невозвратно-запорный, закрывающийся специальным механическим или ручным способом.
Клапан, который устанавливается на вертикальном участке водопровода. Имеет специальную сетку, защищающую от различных примесей, встречающихся в воде.
Устройство с золотником, который расположен перпендикулярно трубе водопровода.
Шаровое устройство для установки в трубопроводах малого диаметра.

Перед установкой предохранительного клапана необходимо выключить бойлер и освободить его от воды. С помощью уплотнительного материала в виде пакли или ленты ФУМ клапан заворачивается в бойлер. Другой его конец соединяется с трубой, по которой подается вода из водопровода. При установке клапана нужно внимательно осмотреть его. На его корпусе есть стрелочка, указывающая направление движения воды. Не перепутайте! При нестабильном давлении в системе нужен водный редуктор. Он ставится перед обратным клапаном. Возможное подтекание воды из бака бойлера не страшно. Оно свидетельствует о нормальной работе прибора. Отвести ее можно с помощью трубочки через дренажное отверстие в канализацию.

Установка предохранительного клапана

Иногда некоторые владельцы стараются установить предохранительный клапан подальше от любопытных глаз. На этот случай существуют дополнительные правила:

нельзя ставить запорные устройства между обратным клапаном и баком бойлера;
расстояние от нагревателя до клапана не должно быть более 2 м.

Любое оборудование в хозяйстве должно быть установлено с соблюдением всех правил, в том числе и техники безопасности. Это касается и бытовых водонагревателей. Водонагреватели способны обеспечить квартиру или дом горячей водой, создать комфорт в помещении. Надежность работы этих приборов зависит от некоторых устройств. В число этих устройств входит предохранительный клапан. Некоторые владельцы устанавливают дополнительно терморегуляторы, термостаты. Но при их выходе из строя может произойти страшная авария. Кипящая вода разорвет бак бойлера. Хорошо, если в такой момент рядом не окажется людей. От этого спасает только предохранительный клапан. Через него излишки воды сливаются из бака наружу.

Это нехитрое устройство препятствует возврату горячей воды из бака в водопроводную сеть. Оно предохраняет бак бойлера от гидроударов при скачках давления в системе. Через специальное отверстие в обратном клапане можно при необходимости слить воду из бака для производства ремонта или профилактики устройства. Большинство клапанов можно отрегулировать, изменив степень сжатия пружины.

При его нажатии седло освобождается от тарелки и открывается дренажное отверстие. Для исправной работы дренажа требуется периодически проверять и прочищать его отверстие.

Порядок подключения водонагревателя

После установки водонагревателя приступают к его подключению. Для этого берут тройник, примеряют, накручивая на входной патрубок холодной воды, отмеченный синим цветом. Если не хватает резьбы, то специальным приспособлением добавляют несколько витков, чтобы тройник был поставлен правильно.

Затем обматывают паклей резьбу, обмазывают ее пастой, обеспечивающей герметичное соединение, и накручивают тройник, затягивая его разводным ключом. Далее на боковой отвод тройника накручивают кран для обеспечения быстрого слива воды из бойлера в случае замены перегоревшего нагревательного элемента или очистки бака от накипи.

Также соединение уплотняют паклей или лентой для резьбовых соединений. Снизу на тройник подсоединяют предохранительный клапан, ориентируясь на стрелку, показывающую направление поступающей в водонагреватель холодной воды. Стрелка находится на корпусе клапана.

Далее на предохранительный клапан накручивают одну часть американки. На кран накручивают вторую часть американки и производят соединение с первой частью. Затем в кран вкручивают переходную муфту для подсоединения к водопроводу пропиленовыми трубами.

Далее производят подключение к горячей воде. Для этого накручивают на выходной патрубок бойлера, отмеченный красным цветом, первую часть американки. На отсекающий кран накручивают вторую часть американки. Выполняют соединение.

Затем на кран также навинчивают переходную муфту для припайки пропиленовой трубы. Остается подсоединить бойлер к системе холодного и горячего водоснабжения. Пропиленовые трубы можно заменить гибкой подводкой.

Альтернативный способ монтажа обратного клапана

Этот метод придуман мастером, сталкивающимся с проблемой загрязнения предохранительного клапана осадками, попавшими из бака с горячей водой под давлением. Если кусочек ржавчины попадет под поршневую тарелку на седло, то клапан не может уже корректно работать. Он постоянно остается открытым.

Чтобы не допустить такого развития ситуации, надо монтировать клапан на уровне середины бака. То есть так же, как описано выше, к входному патрубку бойлера присоединяется тройник, а дальше немного по-другому производится подключение.

Кран сливной приворачивается снизу, а в сторону отводят трубу, ставят уголки, опять трубу, и где-то на уровне середины бака устанавливают предохранительный клапан. После него идет отсекающий кран и фитинг, через который уже идет непосредственное подключение прибора к водопроводу.

При таком способе клапан всегда остается чистым и “не зависает” тарельчатый поршень над седлом. К тому же при отсутствии воды в системе такое изгибистое подсоединение служит своеобразным гидрозатвором.

Подробнее об этом методе монтажа можно узнать из видеоролика.

Советы по эксплуатации водонагревателя

Во время эксплуатации бойлера необходимо следить за тем, чтобы дренажное отверстие на предохранительном клапане не оказалось забитым или заблокированным. Дренаж может забиться ржавчиной, мелкими твердыми частичками и другими примесями, содержащимися в водопроводной воде.

Для проверки его рабочего состояния периодически производят сброс небольшого количества воды, нажимая на специальный рычаг или поворачивая ручку. В инструкции, приложенной к предохранительному клапану для водонагревателя , указывается, как функционирует механизм принудительного открывания клапана.

Установка фильтра для очистки водопроводной воды решает частично проблему. Нежелательно менять заводские настройки жесткости пружины в моделях клапанов, наделенных такой регулировкой.

Подобное вмешательство может повлечь разрушение бака водонагревателя по причине превышения допустимых значений давления внутри бытового прибора.

Постоянно капает вода – что делать и как исправить?

Некоторые владельцы бойлеров сталкиваются с проблемой постоянного просачивания воды через дренажное отверстие. Вода может капать из дренажа по двум причинам:

неправильная настройка клапана;
чересчур высокое давление в системе холодного водоснабжения.

Первая проблема устраняется путем замены или настройки устройства, выполнять которую надо шестигранным ключом. При этом немного подкручивают прижимную гайку, находящуюся на входе внутрь клапана.

Добраться до этой гайки можно путем частичного разбора устройства, при котором снимают рычажок, гайку и уплотнительную шайбу. Вообще быстрее решить проблему можно с помощью покупки нового клапана.

Вторая проблема, связанная с высоким давлением в системе, исчезает при монтаже редукционного клапана.

Срабатывание предохранительного клапана

Стоит отметить, что оба клапанных элемента, несмотря на то, что их установка выполнена в одном корпусе, работают совершенно независимо друг от друга. Клапанный предохранитель по принципу работы во многом схож с автоматическим клапаном котла. Как только давление внутри емкости возрастает выше предельных 6 бар, запорная тарелка под давлением воды перемещается, сжимает пружину и освобождает сливное отверстие. Часть воды уходит в канализацию, пока давление не выровняется до нормы.

Кроме того, предохранительный клапан для бойлера с ручкой спуска позволяет очищать емкость от скапливающихся солей и осадка. Для этого раз в пару недель нужно выполнять установку ручки или флажка в горизонтальное положение. В некоторых моделях потребуется нажать на флажок и удерживать его несколько минут. Вода через слив вымывает частицы и осадок, накопившийся в клапанном механизме.

Обратный клапан предназначен для предотвращения перетекания теплой воды из бойлера обратно в подводящую водяную магистраль. По мере расходования воды в нагревательной емкости запирающая тарелка под давлением в магистрали приподнимается и освобождает проточную часть для наполнения бойлера.

Если давление в водопроводе резко снижается или возрастает, клапанная тарелка блокирует вытекание горячей воды обратно в магистраль или гасит гидравлический удар с помощью пружины. Особенно актуальна установка предохранительного клапана для бойлера на дешевых китайских изделиях, в которых нет ни термостатов, ни тепловых электрических реле.

Без установки обратного и предохранительного клапана китайский бойлер может легко превратиться в источник опасности – обварить хозяев кипятком или залить квартиру горячей водой. Мастера — практики нередко признают, что есть смысл устанавливать предохранительный клапан даже для бойлера косвенного нагрева, на котором по умолчанию не должно быть подобных проблем. Например, ремонтные работы на системах водоснабжения практически всегда сопровождаются гидроударами и скачками давления, в этом случае бойлер подвергается жесткому испытанию, независимо от его устройства.

Как работает такой клапан?

Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.

Если посмотреть внутрь цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.

Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.

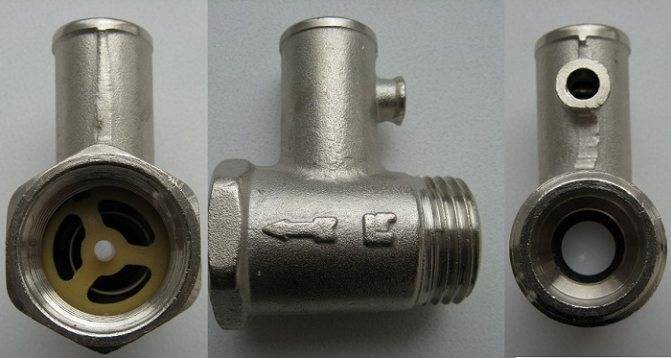

Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа

Действует предохранительный клапан по следующему алгоритму.

При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления
