Теория и практика обжима кабеля с разъёмом RJ-45

Установка

К примеру, у нас устанавливается розетка rj 45 двойная, категория 5e, настенная. Прокладываем кабель, желательно экранированный. Это можно сделать в стене или в плинтусе. Так как модульнакладной, крепим его на стену при помощи специальных дюбелей типа «быстрый монтаж». В некоторых случаях его ставят на din – рейку. Накладная фурнитура выглядит менее эстетично, чем внутренняя. После того как сделана разводка, можно делать коммутацию.

Установка в шкафах

Если розеточный модуль ставят в шкафу, то удобнее использовать шину din. Выпускаются специальные разъемы, адаптированные для такого вида монтажа.

Делается внутренняя разводка и необходимая коммутация. Имейте ввиду, что если шкаф металлический, роутер в него ставить нельзя, так как сигнал будет полностью экранирован.

Для чего нужны 8 проводов?

Надо сказать, что этот вариант казни был рассчитан на будущее. Даже в то время, когда высокоскоростной интернет только начинал распространяться, такие кабели часто использовались во внутренних сетях. Другими словами, с их помощью два или более компьютера были подключены или подключены к маршрутизатору, создавая таким образом общую сеть. В то время у всех прядей было только 4 нити. Такие кабели представляли собой 100-мегабитную сеть, которая в то время характеризовалась высокой скоростью передачи данных.

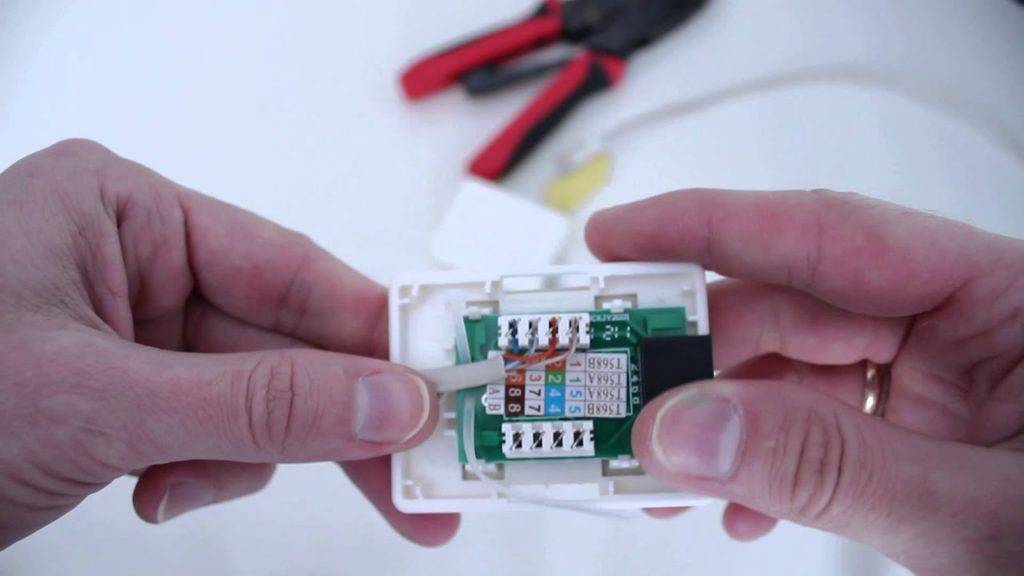

Подключение интернет-розетки RJ-45, обжим коннектора.

Однако постепенно стало создаваться все больше высокоскоростных кабелей и поэтому сегодня у каждого есть возможность создать сеть со скоростью передачи данных до 1 гигабита в секунду. Такая возможность предусмотрена для любой современной сетевой карты, независимо от того, интегрированная она или автономная. А чтобы создать такую ​​быструю сеть, нам понадобится кабель с восемью жилами или 4 витыми парами.

По этой причине рекомендуется обжать все восемь проводов, если вы приобрели такой кабель. Однако можно встретить и специальные кабели с четырьмя жилами.

Что такое витая пара?

Тип кабеля, используемый для организации локальной сети, состоящей из нескольких компьютеров. В нем попарно скручены проводники. Это необходимо для приобретения защиты от внешнего воздействия, кроме того в таком состоянии они сами не выступают источником помех. Качество связи повышается, так как возникающие в паре электромагнитные волны оказывают равномерное воздействие на провод и приводят к снижению взаимных наводок при передаче сигнала.

Сетевой шнур может иметь 2 либо 4 внутренних жил. Разное напряжение в проводниках одного элемента обеспечивает подачу информационного сигнала.

Проводники, образующие элемент, сделаны из меди. В качестве изоляции используют поливинилхлорид или полипропилен. Для премиального класса уместен тефлон, полиэтилен. Для них характерны малые диэлектрические потери и надежная защита от перегрева.

Применение капроновой нити для разрыва значительно упрощает процесс разделки. Наружную оболочку производят из поливинилхлорида и огнеустойчивых полимеров.

ПВХ оболочка закрыта гидрофобным полиэтиленом. Пустая область заполнена одноименным гелем. Иногда добавляют бронирование специальной лентой.

Оболочки получили разные цвета:

  • черный (защита от сырости);
  • оранжевый (устойчив к воспламенению);
  • светло-серый (предназначен для установки внутри жилых домов и офисов).

Медный кабель имеет ряд неоспоримых преимуществ, которые позволяют выдерживать конкуренцию с оптическими сетями и беспроводной технологией.

Достоинства:

  • чистый сигнал без помех (в особенности для заземленных проводов с экраном);
  • линия поддерживает передачу звука, видео, телеметрических данных;
  • низкая стоимость установки.

Недостатки:

  • снижение качества сигнала на расстоянии свыше 2 км;
  • ограниченное количество витых пар в кабеле.

Обжимом витой пары называют подключение к коннектору. Последним является специальный восьми контактный разъем 8P8C. Стоит отметить тот факт, что за ним закрепилось неофициальное название RJ45. Это одно из самых популярных заблуждений. Обжимку проводят согласно определенным стандартам, не путая цвета.

От того насколько она эффективно проведена, зависит качество передачи сигнала.

Как проводят?

Процедура сводится к помещению проводов в бороздки коннектора. Внутри установлена специальная пластина с прорезями — ножами. Они необходимы для разреза защитной оболочки и для дополнительного прижима. Полученный таким образом контакт по надежности не уступает пайке.

Монтаж RJ45 на витую пару включает:

  • обрезка;
  • удаление оболочки;
  • обрезка проводов;
  • обжим коннектора.

Закрепление коннектора на патч-корде во время обжима требует от исполнителя максимальной сосредоточенности и внимания. Малейшая ошибка может привести к поломке отдельного узла или всей коммуникационной системы. Предпочтительно приобретение узкоспециализированных инструментов, так как они повышают качество проведения работ и минимизируют ошибки.

Сетевой кабель типа «витая пара»

На данный момент самый популярный вид кабеля в сфере передачи информации. Его популярность обусловлена простотой конструкции, относительной легкостью монтажа и высокой скоростью соединения. В мире существует несколько разновидностей кабелей типа «витая пара». Для облегчения выбора нужного провода специалистами была разработана международная классификация кабелей, согласно которой все сведения о проводе можно узнать после прочтения аббревиатуры.

За фундамент взяли формулу: A/ABB, где условно «ВВ» обозначает вид скрутки, «А» перед дробью указывает на наличие экрана, после дроби – наличие индивидуального защитного экрана каждой пары.

В зависимости от типа защиты, вместо «А» вставляются следующие обозначения:

  • U – unshielded, отсутствие защиты;
  • F – foil, фольга;
  • S – screening, оплетка из металлической проволоки (только общий экран). Чаще всего производители заменяют проволоку на прозрачную пленку.

В зависимости от типа скрутки, «ВВ» заменяется на:

  • ТР – жилы скручены попарно;
  • TQ – жилы скручены четверками.

Примеры чтения маркировки:

  • U/UTP – кабель без защитного экрана, провода покрыты простым пластиком;
  • U/FTP – у кабеля имеется отдельный экранный слой каждой пары, общего экрана нет;
  • F/UTP – провод с одним общим фольгированным экраном;
  • F/FTP – провод с внешним экраном из фольги, и индивидуальным для каждой пары;
  • S/UTP – провод имеет только внешний экранный слой из медной оплетки;
  • S/FTP – провод защищен одним внешним экранным слоем из медной оплетки и индивидуальными фольгированными экранами для каждой пары;
  • SF/UTP – провод имеет два внешних экранных слоя: один из медной оплетки, второй из фольги;
  • SF/FTP – провод имеет два внешних защитных слоя (медная оплетка, фольга) и индивидуальный слой из фольги для каждой пары.

Наша традиционная классификация немного отличается от международной.

В отличии от оптоволокна, у провода из витых пар есть ограничение по длине. На расстоянии более 100 м подключить объекты в одну сеть не получится, для этого понадобится дополнительное оборудование в виде модемов, серверов и т.д.

Перед началом монтажа данного вида кабеля, рекомендуется изучить способы соединения витой пары между собой.

Стандартные схемы обжима

Существует две схемы обжима витой пары rj 45 или распиновки:

  • прямая;
  • перекрестная.

При прямой обжимке rj 45 коннекторы (штекеры) с обеих сторон провода подключаются по одной схеме, а при перекрестной — схема меняется.

На коннекторе гнезда под провода пронумерованы и каждый из них предназначен для провода с определенным цветом, в согласии с выбранным вариантом. Вариант Т568А имеет следующую схему подключения:

  • 1. бело-зеленый;
  • 2. зеленый;
  • 3. бело-оранжевый;
  • 4. синий;
  • 5. бело-синий;
  • 6. оранжевый;
  • 7. бело-коричневый;
  • 8. коричневый.

Вариант Т568В подключается по этой схеме:

  • 1. бело-оранжевый;
  • 2. оранжевый;
  • 3. бело-зеленый;
  • 4. синий;
  • 5. бело-синий;
  • 6. зеленый;
  • 7. бело-коричневый;
  • 8. коричневый.

Для прямого подключения используется в основном последний вариант, для смешанного подключения – оба.

Вариант №1 – прямой 8-проводниковый кабель

Этот вариант подходит для подключения разных типов электронных устройств. Например, кабель, подключенный по такому варианту, используется для соединения компьютера с коммутаторами. Штекер rj 45 обжимается по варианту Т568В с обеих сторон кабеля.

Вариант №2 – 8-проводниковый кроссовер

Для подключения однотипных устройств, таких как компьютер-компьютер используют кроссовер. Кроссовер или перекрестная схема осуществляется двумя путями:

  • скорость передачи данных составляет 100 Мбит;
  • скорость доходит до 1000 Мбит. В первом случае коннектор rj 45 обжимается на одном конце кабеля по варианту Т568В, а на другом конце по варианту Т568А.

Во втором случае обжим штекера осуществляется по варианту Т568В, а второй конец таким образом:

  • бело-зеленый;
  • зеленый;
  • бело-оранжевый;
  • бело-коричневый;
  • коричневый;
  • оранжевый;
  • синий;
  • бело-синий.

Вариант №3 – прямой 4-проводниковый кабель

Для низкоскоростных сетей могут использоваться 8-пиновые (8-гнездовые) штекеры с подключением четырех проводов

Для этого важно знать, какие контакты должны быть задействованы. Используются 1 и 2, 3 и 6 гнезда

Берутся любые две пары, но важно, чтобы подключение было одинаковым на обоих концах, например:

  • к 1 контакту подключают бело-оранжевый;
  • к 2 – оранжевый;
  • к 3 – бело-зеленый;
  • к 6 – зеленый.

Вариант №4 – 4-проводный кроссовер

Такой вариант больше носит ознакомительный характер, поскольку намеренно понижать скорость для современных устройств нецелесообразно. Рассмотрим, как можно сделать для rg 45 распиновку, — одно из названий rj 45. Чтобы получить перекрестный кабель, достаточно поменять местами подключаемые пары. Допустим, первый коннектор подключен по схеме, показанной выше, тогда второй обжимают следующим образом:

  • 1 контакт – бело-зеленый;
  • 2 контакт – зеленый;
  • 3 контакт – бело-оранжевый;
  • 6 контакт – оранжевый.

Назначение прямого и перекрестного подключения такое же, как и при использовании 4 пар.

Для чего нужны 8 проводов?

Следует сказать, что подобный вариант исполнения делался на перспективу. Еще в тот момент, когда только начал получать распространение высокоскоростной интернет, подобные кабели часто применялись во внутренних сетях. Иными словами, с их помощью подключали два и более компьютера или же соединяли с роутером, создавая тем самым общую сеть. В то время все провода имели только 4 провода. Подобные кабели представляли собой 100 мегабитную сеть, для которой была характерна высокая на тот момент скорость передачи данных.

Подключение интернет розетки RJ-45, обжим коннектора.

Однако постепенно стали создаваться более скоростные кабели, и потому сегодня у каждого есть возможность сделать сеть со скоростью передачи данных до 1 гигабит в секунду. Такая возможность предусмотрена у любой современной сетевой карты вне зависимости от того, является ли она встроенный или отдельной. И чтобы создать столько высокоскоростную сеть, мы должны иметь кабель с восемью проводами или 4 витых пары.

По этой причине желательно обжимать все восемь проводов, если вы приобрели именно такого исполнения кабель. Однако можно встретить и специальные кабели, у которых предусмотрено только 4 жилы.

Классификация розеток для подключения Интернета

Известно, что при проведении ремонта в квартире подходящие к розеткам электрические провода прячутся в стенах или за декоративными покрытиями. Точно таким же образом проводка под интернет-соединитель должна быть надежно упрятана, чтобы не портить интерьера комнат.

Интернет-розетки, устанавливаемые в квартире или частном доме, изготавливаются по другому стандарту и называются компьютерными или информационными. Эти изделия имеют различные исполнения, но наиболее распространенными считаются модели, оснащенные разъемом типа RJ45 (универсальный стандарт).

Разъемы (блоки контактов), устанавливаемые в интернет-розетках разных производителей, показаны на фото ниже.

К особенностям розеток этого типа относят не только их необычный внешний вид, но и наличие разъема с большим количеством контактов, а также особый способ подсоединения. Соответственно этому и осуществляется классификация интернет-розеток (по типу разъема). Помимо уже рассмотренного варианта существуют следующие исполнения соединений: RJ11, RJ14 и RJ48.

Первые два наименования позиционируются как коннекторы особого типа с контактами формата 6Р4С. Они обеспечивают надежное соединение кабеля с исполнительным устройством. На их корпусе предусмотрена специальная защелка, предотвращающая случайное выпадение корпуса из гнезда розетки Legrand. Разъем RJ14 наряду с RJ48 относят к интерфейсам, служащим для подключения к различным моделям компьютерной техники.

К любой модели интернет-розетки прикладывается инструкция предприятия-изготовителя:

  • Schneider Electric Unica – скачать
  • Legrand – скачать
  • Lezard – скачать

По способу монтажа на стенах квартиры интернет-розетки бывают встроенными или накладного типа. Первые предназначаются для скрытой проводки и утапливаются вглубь стены вместе с подводящим кабелем. При этом их лицевая плоскость располагается на одном уровне со стенной поверхностью. Накладные изделия крепятся на гладкой стенной или любой другой жесткой поверхности посредством метизов, входящих в комплект поставки.

По количеству имеющихся на лицевой панели гнезд такие изделия бывают одинарными или двойными. Во всех перечисленных моделях в качестве соединительного провода применяется так называемая «витая пара».

Что понадобится для обжимки?

Если вы решили самостоятельно обжать витую пару, то у вас первым делом должен быть сам провод. При его выборе ориентируйтесь на ту скорость, которая вас будет устраивать: провод с 4 жилами сможет обеспечить передачу данных на скорости 100 мегабит в секунду, а кабель с восемью жилами — 1 гигабит. При этом здесь есть важный момент: приобретаемый кабель должен быть специальным, предназначенным для создания сетей и интернета.

Виды кабелей

На сегодняшний день они выполнены в 2 вариантах:

В рамках UTP кабелей можно выделить несколько подкатегорий: 3, 5, 6 и 7. Выбирая категорию 3, вы получаете самую дешевую и не очень качественную витую пару, поскольку она имеет тонкие жилы, которые не будут долго служить. Витая пара, относящаяся к категории 7, отличается высочайшей стойкостью и надежностью, однако ввиду высокой цены она не может считаться оптимальным вариантом. Наилучшим выбором среди доступных сегодня является 5 категория, которая не только отличается доступной ценой, но и имеет достаточно неплохое качество исполнения. Сегодня подавляющее большинство организаций используют именно этот кабель, который устроит любого потребителя по всем параметрам.

Разъем RJ-45. Речь идет о стандартном коннекторе, при помощи которого подключаются сетевые устройства. Именно он и будет использоваться нами для закрепления его на зачищенных от изоляции жилах.

Прямой кабель 4 проводника

В ЛВС, передающих данные на скорости 100 mbit/s – 10 gbit/s (спецификации Ethernet 100BASE-TX, 1000BASE-T, 10GBASE-T) задействованы все восемь жил, а в более медленных – 10-100 mbit/s (спецификации 10BASE-T, 100BASE-T) – только четыре: 1-я, 2-я, 6-я, 3-я.

Прямое обжатие с 4 жилами

Схема обжима витой пары 4 провода может задействовать скрутки разных цветов, но обычно – рыжую и зеленую. Впрочем, если вы используете вместо них голубую и коричневую, патч-корд будет работать не хуже.

Оставшиеся провода могут пригодиться при ремонте кабеля, если в одной из задействованных скруток произошел обрыв или короткое замыкание. Вместо замены целого патч-корда достаточно повторно обжать оба его конца, подключив свободные жилы вместо испорченных.

Перекрестный (кроссоверный) патч-корд 8 проводников

Схема перекрестного обжима витой пары из 8 проводов используется при объединении меж собой двух компьютеров или концентраторов (хабов). Сегодня она применяется редко, так как всё сетевое оборудование, выпущенное позже 2004-2005 годов, умеет определять тип кабеля автоматически и “перекрещивать” сигнал внутри порта (технология авто-MDIX). Однако во многих ЛВС до сих пор стоят устаревшие устройства, которые авто-MDIX не поддерживают, поэтому знать перекрестный порядок опрессовки кабеля нужно обязательно.

Схема перекрестного обжима витой пары, как и прямого, может выполняться по типу A или B.

Вариант B для скоростных сетей (100 mbit/s – 10 gbit/s) или, как его называют, Gigabit Crossover выглядит так:

Перекрестное обжатие с 8 жилами

ПинРазъем 1Разъем 2
1Р.Б.Б.З.
2Р.З.
3Б.З.Р.Б.
4Г.К.Б.
5Б.Г.К.
6З.Р.
7К.Б.Г.
8К.Б.Г.

При передаче данных в сетях такого типа задействуются все восемь жил, по каждой из них сигнал передается в оба направления.

Вариант A отличается от B положением 1-й, 2-й, 6-й и 3-й жилы (зелено-белые меняются местами с оранжево-белыми, зеленые – с оранжевыми). Патч-корды, опрессованные по стандартам A и B, взаимозаменяемы, определенного порядка подключения их к устройствам тоже нет (любым концом – к любому).

В ЛВС с менее высокой пропускной способностью (10-100 mbit/s) голубая и коричневая скрутки соединяются без перекреста.

На рисунке показан стандарт В:

Перекрестное обжатие кабеля

ПинРазъем 1Разъем 2
1РБ.БЗ.
2Р.З.
3БЗ.РБ.
4Г.Г.
5БГ.БГ.
6З.Р.
7КБ.КБ.
8К.К.

Говорить о стандарте A в этом случае неуместно, так как он – зеркальное отражение вышеприведенной таблицы.

Перекрестный патч-корд 4 проводника

В схеме кроссоверного обжима витой пары из 4 проводов используются две скрутки любых цветов, которые перекрещиваются, к примеру, в таком порядке:

1 пин – бело-синий – рыже-белый;
2 пин – синий – рыжий;
3 пин – как первый, но наоборот;
6 пин – как второй, но наоборот.

Кроссоверная обжимка, 4 жилы

Выбор цвета, как и при прямой обжимке, ни на что не влияет.

Установка двух коннекторов на один патч-корд

С помощью одного восьмижильного кабеля можно подсоединить к сети сразу 2 компьютера, если выделить по 4 провода или 2 скрутки на каждый. Данные по такому соединению будут передаваться со скоростью до 100 mbit/s, чего вполне достаточно для несильно загруженных домашних или офисных ЛВС.

Схема обжима витой пары RJ 45 зависит от того, что с чем соединяется – компьютер с сетевым устройством или 2 ПК между собой. В первом случае она будет прямой, во втором – перекрестной.

Заключение

Прочитав эту статью, вы сделали большой шаг к самостоятельному сетестроению.

После усвоения правил опрессовки патч-корда можно переходить к практике. О том, как это делается с помощью обжимных инструментов, а также подручных средств (отвертки), читайте дальше.

Использование самообжимающихся коннекторов

Недавно узнал, что существуют коннекторы, которые не требуют кримпера и отвертки для обжатия. Всё что нужно – это инструменты для снятия верхней оплетки кабеля и выравнивания ряда проводов. Принцип работы заключается в следующем:

  • Снимаем верхнюю оплетку.
  • Расплетаем и выпрямляем провода.
  • Открываем крышку устройства, сверху заводим пары. Каждый провод в свой паз. После присоединения фиксаторы не дадут проводам просто так вылететь.
  • Теперь закрываем крышку до щелчка. Неподвижные ножи соединятся с проводами, что позволит использовать кабель для соединения разных устройств.

Цена такого коннектора варьируется от 75 до 500 рублей в зависимости от производителя. Однако она компенсируется тем, что вам не нужно приобретать и использовать дополнительные инструменты. Такой коннектор считается многоразовым. По необходимости снимаете и устанавливаете его обратно.

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования. используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров. При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично. Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две. При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования .

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя. Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил. Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором. Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

‘ data-post_id=»46850″ data-user_id=»0″ data-is_need_logged=»0″ data-lang=»en» data-decom_comment_single_translate=» комментарий» data-decom_comment_twice_translate=» комментария» data-decom_comment_plural_translate=» комментариев» data-multiple_vote=»1″ data-text_lang_comment_deleted=’Комментарий удален’ data-text_lang_edited=»Отредактировано в» data-text_lang_delete=»Удалить» data-text_lang_not_zero=»Поле не NULL» data-text_lang_required=»Это обязательное поле.» data-text_lang_checked=»Отметьте один из пунктов» data-text_lang_completed=»Операция завершена» data-text_lang_items_deleted=»Объекты были удалены» data-text_lang_close=»Закрыть» data-text_lang_loading=» «>

1 комментарий

Мне попалась витуха для внешней прокладки, не получается ее обжать обычным коннектором и инструментом, какие есть еще выходы из ситуации?

Какие бывают интернет розетки

Интернет розетку rj 45 можно встретить в двух различных вариантах:

  • Наружная. Этот тип розетки устанавливают на стену. Пользуются такими розетками тогда, когда сетевой кабель проходит по стене.
  • Внутренняя. Такие розетки устанавливаются в стену. Если у вас провод витая пара прячется в стене, тогда для удобства и красоты используют внутреннюю розетку.

Оба варианта легко разбираются на несколько частей. Одна половина корпуса выполняет защитную функцию, вторая половина предназначена для крепления на стену или в стену.

Еще есть внутренняя часть, она нужна для соединения розетки с проводом. Она оснащена тонкими контактами, с их помощью при небольшом нажатии происходит прорезания изоляции витой пары и появляется надежный контакт.

Можно встретить в продаже одинарные, а также двойные розетки RG-45. Интернет розетки в зависимости от производителя будут визуально и по качеству отличаться, но функционально все одинаковые.

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

  1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI- и другими).
  2. По пропускной способности информационного канала. Они делятся по категориям:
    • UTP 3 — до 100 Мбит/с;
    • UTP 5e — до 1000 Мбит/с;
    • UTP 6 — до 10 Гбит/с.
  3. По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

Интернет-розетка Legrand

  • Чтобы подключить интернет розетку Legrand нужно в первую очередь убрать переднюю крышку.
  • Далее внутри вы увидите белую крыльчатку, её надо повернуть в сторону, куда показывает стрелка.
  • После поворота снимается передняя панель. На данной панели вы увидите цветовую схему, куда какой провод подключать.
  • Теперь можно продеть жилы в отверстие на пластине и приступать к подключению. Смотрите фото и видео ниже.

Интернет-розетка Lezard

Если вы купите розетку Lezard, тогда разбирать её необходимо другим способом.

  • Для снятия лицевой панели вам потребуется выкрутить несколько винтов.
  • Потом при помощи отвертки разжать защелки, для того чтобы можно было вытащить внутреннюю часть.
  • После этого у вас в руках окажется небольшая коробочка с крышечкой сверху. Крышечку поддеваем отверткой и открываем.
  • Готово, приступайте вставлять по цветам каждую жилу в щель.
  • Последнее, что необходимо сделать, это закрыть крышку, собрать всю интернет-розетку и вмонтировать в стену.

Разборка розеток разных производителей отличается, но принцип у всех один и тот же. Какую бы вы фирму не выбрали, с разборкой вы справитесь, главное не ошибиться в цветовой схеме. А то придется мало того что потратить уйму времени, но и заново разбирать и собирать по новому.

На примере двух интернет-розеток разных фирм мы показали вам, как можно правильно подключить интернет розетку.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
