Как рассчитать вальмовую крышу дома

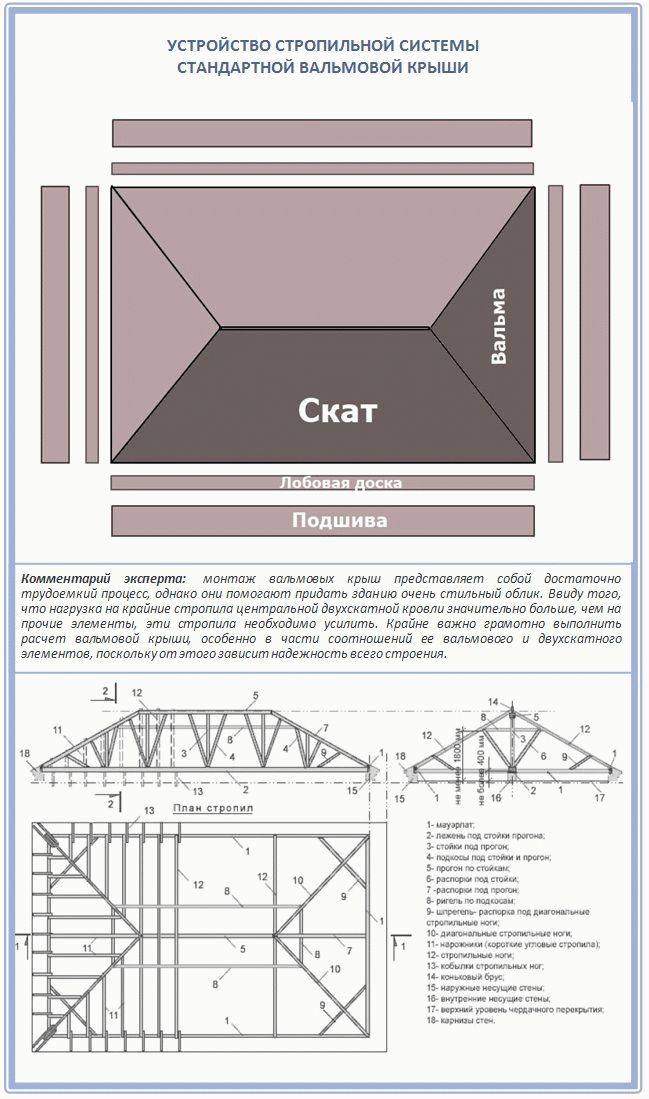

Монтаж стропильной системы четырехскатной вальмовой крыши своими руками

Устройство вальмовой крыши начинают, устанавливая балки. Сначала укладывается мауэрлат, затем поперечная балка.

Далее применяя разметочную рейку и отвесы (или уровни), нужно в первую очередь провести разметку месторасположения конька, с учетом рассчитанной высоты, которая определяется исходя из предпочтений и вкуса хозяина.

Стойки конька устанавливаются вертикально и крепятся саморезами. Для фиксации стоек конька применяют укосины. Конек располагается строго в центре строения. Для стропильной системы и коньковых элементов используется одинаковый материал (доска 150 на 50 мм).

На следующем этапе производится установка накосных стропил. Обычно их четыре и они равной длины. Это, пожалуй, самый важный этап, на нем закладываются плоскости всех скатов, и они должны быть безупречно ровными.

Диагональные стропила имеют наибольшую длину, поэтому иногда требуется спарить несколько досок, чтобы добиться нужной длины. Накосные стропила соединяются попарно. При таком способе отсутствуют лишние отходы.

Следует учесть, что они должны выходить за пределы стен примерно на 50 — 100 сантиметров, а верхним концом прикрепляться к коньку. Это делается для создания карниза, который служит защитой стен от влаги, создаваемой различными осадками. В климатических условиях с сильными ветрами длину свеса можно увеличить до метра.

Сечение стропил выбирается в зависимости от:

  • угла уклона крыши;
  • предполагаемых нагрузок, воздействующих на крышу;
  • расстояния между несущими стенами;
  • шага между стропилами.

Установка промежуточных стропил

Необходимо соблюдать следующие правила:

  1. Центральные и промежуточные стропила монтируются по верху бруса конька. Они также выходят за пределы стен. Их количество рассчитывается исходя из длины здания.
  2. При установке угловых стропил их верхняя часть укладывается на накосные стропила. Приближаясь к углам строения их размер уменьшается.

Монтируются они по концам конька. Для этого надо найти одну точку на мауэрлате строго на середине стены и точку середины толщины конька. Здесь будет установлено первое центральное стропило (на вальме).

Затем монтируются центральные стропила на скатах-трапециях и параллельно им устанавливаются оставшиеся промежуточные стропила.

Высчитать величину расстояния, на котором их нужно монтировать, можно следующим способом: длина конькового бруса делится на величину большую числа запланированных стропил на единицу. Обычно эта величина колеблется в пределах от 60 до 80 сантиметров. А длину стропила можно определить простым способом: уложить его в место установки, добавить длину карниза и наметить спилы.

Очень важный момент при монтаже стропильной системы – соединение в пересечении диагональных и центральных стропил (трапеций и вальм) на коньковом брусе. Для этого делаются надрезы с двойными скосами. Для прочности соединения пользуются стяжками.

Как устанавливаются угловые стропила (нарожники)

Данные стропила монтируются в параллели с центральными. На нарожнике производится спил, он укладывается на накосное стропило и крепится гвоздями или саморезами. Можно произвести соединение при помощи врубки или с применением опорного бруса, закрепленного на диагональном стропиле с обеих сторон. Нарожные стропила основных скатов и вальмовых не должны быть состыкованы с диагональными стропилами в одном месте.

При большой ширине здания в расчетах обязательно нужно учитывать показатели провисания, особенно это касается диагональных, а также промежуточных стропил. Центральное стропило соединяется с коньковым бруском двумя деревянными коньками.

Для того чтобы усилить (укрепить) углы вальмовой крыши, можно установить шпренгели со стойками. Они будут подпирать диагональное стропило и обеспечивать надежность всей конструкции. Шпренгель – это дополнительный брус для повышения прочности конструкции.

Обрешетка вальмовой крыши производится согласно рекомендациям по монтажу обрешетки для выбранного материала.

Теперь, когда вы имеете достаточный объем информации относительно конструкции стропильной системы вальмовой крыши и проведению ее монтажа, вы вполне можете провести его самостоятельно. Далее можно проводить обрешетку крыши.

Предлагаем наглядно ознакомиться с процессом монтажа стропильной системы вальмовой крыши из следующего видео:

Варианты вальмовой крыши

Несмотря на многообразие вальмовых кровель, основные направления таких крыш могут быть представлены четырьмя основными видами:

вариант четырёхскатной классической кровли. Характеризуется наличием прямой стропильной системы и угловыми рёбрами, идущими непосредственно с коньковой линии. Свесы имеют одну высоту расположения. Торцевые части обладают треугольной формой, а две другие кровельные части – трапециевидные.

вариант вальмовой шатровой конструкции. Четырёхскатная крыша с характерным схождением всех рёбер в одной центральной точке, что придаёт всем скатам одинаковый треугольный вид. Внешне такая форма напоминает шатёр. Идеальный вариант для здания с квадратной формой.

вариант датской четырёхскатной крыши. Обладает своеобразными короткими скатами, которые обусловлены наличием фронтонов в верхней части конструкции. Интересной разновидностью такой вальмовой кровли является японская разновидность, которая носит название иримойя. Оптимальный вариант для обустройства в жилом мансардном помещении полноценных вертикальных окон.

вариант ломаной вальмовой конструкции. Такой тип кровли более известен как четырёхскатная мансардная крыша. Обладает определёнными конструктивными сложностями исполнения, но позволяет получить самое объёмное мансардное помещение. Относится к наиболее затратным кровельным вариантам.

Материал для вальмовой крыши

Порода и сорт древесины оказывают прямое влияние на длительность и надежность кровельной конструкции. Мастера советуют отдать предпочтение пиломатериалу из лиственницы или сосны. Все заготовки требуют предварительной обработки антипиренами и антисептиками.

Помимо древесины понадобится металлические крепления, гвозди, саморезы, анкерные болты.

Примечание. Формируя вальмовую стропильную систему на деревянном доме, который может дать усадку, мастера советуют использовать плавающие крепления для соединения стропил с мауэрлатом. Такой способ компенсирует подвижки венцов при естественной усадке дома из бруса или бревна.

Опора скользящая для стропил (закрытое скользящее крепление)

Вальмовая крыша – преимущества и недостатки

большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька;

возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома;

эстетическая привлекательность.

  • сложность расчета и монтажа;
  • более высокая стоимость реализации проекта;
  • уменьшение площади чердачного помещения (в частности в месте установки диагональных опор);
  • невозможность устройства мансарды;
  • естественное освещение возможно только посредством установки окон в кровельном пироге.

Поскольку недостатки не критические – четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.

Подсчет количества кровельного материала

Сегодня бытует мнение, что достаточно сложно точно рассчитать кровельный материал для вальмовой крыши, ведь она имеет сложную форму и покрытие придется обрезать.

Но на самом дел все эти моменты можно просчитать, и мы сейчас расскажем, как именно. Вот приблизительная схема того, как укладывают кровельный материал на вальмовую крышу:

Итак, в первую очередь запланируйте 25 мм допуска на свес кровельного покрытия в карнизный желоб, причем это допуск может быть увеличен, если крыша имеет значительный уклон и или используются некоторые из систем водостока.

Чтобы рассчитать материал для ребер или конька, нужно их длину разделить на длину, которая покрывается одним лотком.

Также нужно запастись достаточным количеством реек для обрешетки: на каждый квадратный метр нужно 3 метра реек. Конечно, подрезать тут будет что:

А рассчитать площадь скатов для определения количества штучного кровельного материала вам помогут такие формулы:

Надеемся, наши формулы и иллюстрации помогли вам все рассчитать максимально правильно!

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!

Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют:

  1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
  2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
  3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
  4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

Расчет покрытия кровли

Чтобы определить, какое количество материала нужно закупить, требуются данные о площади скатов, габаритах листов и припусках, оставляемых под перекрытия (к примеру, 8 см с одной стороны и 15 с другой). Так можно выяснить реальные полезные размеры одной единицы. Разделив на ее площадь значение таковой всей кровли, получают число листов. Иногда в систему вводят и контробрешетку (для нее используют брусья со стороной сечения 5 см) и мауэрлат (здесь размер будет 0,15 метра). Утепляющий слой должен быть не тоньше 0,1 м, иначе возникнет точка росы, что укорачивает продолжительность эксплуатации конструкции. Гидроизоляционные листы должны иметь нахлест 0,1 м.

Конструкционные особенности вальмовой крыши

  • Основой конструкции, к которой крепятся несущие элементы крыши, является коньковый брус, располагаемый по центру кровли в самой верхней ее части.
  • От торцов конька к противоположным стенам под углом 90 градусов отходят 6 центральных стропил, опирающихся на брус-мауэрлат, проложенный по периметру стен.
  • Диагональные (вальмовые) стропила соединяют углы кровли с коньковым брусом, образуя треугольник – вальму. Опираются они на стену и торец конька.
  • Промежуточные стропила формируют кровлю между центральными стропилами продольной стороны здания. Они опираются на коньковый брус и мауэрлат.
  • Отличительные особенности строительства вальмовой крыши – это наличие коротких стропил, опираемых на диагональные. За счет данного приема и образуются на крыше треугольные участки кровли.

Особенности разметки при строительстве вальмовой крыши своими руками

Прочностные показатели возводимой крыши и ее устойчивость к ветровым нагрузкам во многом зависят от того, насколько точно была осуществлена разметка вальмовой крыши. Поэтому процесс работы выполняется в определенной последовательности.

  1. Приняв прямоугольник, образуемый мауэрлатом за основу, делим его торцовые стороны пополам и проводим осевую линию, на которой и будет устанавливаться коньковый брус.
  2. Изготавливаем мерную планку из подручного материала. И наносим на нее отметку, соответствующую половине ширины прямоугольника. Вторая отметка покажет величину выноса кровли за периметр стен (стропильный свес).
  3. От углов вдоль продольной стороны мауэрлатной обвязки стен располагаем мерную планку и переносим метку на брус. В итоге получаем четыре одинаковых квадрата по торцам здания и прямоугольник в его центральной части. Это дает нам важный элемент разметки вальмовой крыши — длину конькового бруса, равняющегося по величине ширина образованного прямоугольника.
  4. С обеих сторон здания вдоль узкой стороны прямоугольника делаем на мауэрлате разметку для крепления промежуточных стропил, отстоящих друг от друга на расстоянии 800 – 1000 мм. Аналогичные метки переносим на осевую линию для определения мест крепления стропил к коньку.

Особенности монтажа стропильной системы при строительстве вальмовой крыши

  1. Работа начинается с установки конькового бруса, поднимаемого на необходимую высоту, равную высоте крыши. Опирается конек на вертикальные стойки, дополнительно соединяемые для прочности подкосом.
  2. Шесть равных по длине центральных стропил опирают на торцы конька (по три с каждой стороны). Вторым концом стропила опираются на мауэрлат с учетом величины стропильного свеса – по одному стропилу монтируется в центре торцовых стен и по два с продольной стороны здания под углом 90 градусов к ней.
  3. Немаловажная часть монтажа стропильной системы при строительстве вальмовой крыши – установка диагональных стропил, являющихся основой формируемой вальмы. Таких стропил четыре и проходят они от торца конькового бруса через углы, образуемые обвязочным брусом стен. Опора вальмовых стропил осуществляется на специально подрезаемую пятку для удобства крепления к коньку и мауэрлату. Эти стропила так же оснащаются свесом.
  4. Следующий шаг работы – установка промежуточных стропил, осуществляемая по разметке: стропило крепят к коньку и мауэрлату, оставляя свободно висящим нижний конец для формирования навеса крыши над стеной.
  5. Итогом монтажа стропильной системы вальмовой крыши является установка коротких стропил. Опираются они на диагональные стропила и мауэрлат, располагаясь параллельно центральному стропилу в торцовой части крыши на расстоянии 800 – 1000 мм друг от друга.

https://youtube.com/watch?v=n_Yr2QB3diM

Стропильная система возводимой своими руками вальмовой крыши считается одной из наиболее прочных и долговечных, главное правильно произвести монтаж ее несущих элементов

(Visited 3 496 times, 1 visits today)

Как правильно утеплить мансарду?

Кровля из камыша. Плюсы и минусы

В чем заключается ремонт мягкой кровли?

Крыша балкона своими руками

Что такое жидкая кровля?

Снегозадержатели на крышу: как защититься от обвала снега?

Выбираем качественные кровельные материалы

Как выбрать битумную черепицу?

Расчет стропильной системы и обрешетки

Самым важным и сложным является расчет стропильной системы. Выполнить его своими руками придется в первую очередь. От этого будет зависеть прочность и длительность эксплуатации всей кровли. Именно на стропила припадает основная нагрузка кровельного пирога, атмосферных осадков и ветра. Во время расчета потребуется определить оптимальное сечение стропильных ног и их шаг, то есть расстояние между стропилами в готовом каркасе вальмовой кровли. Что касается обрешетки, то здесь выясняют те же параметры, связанные с сечением и шагом элементов.

Приступая к расчетам надо учесть, что длина ноги стропила и расстояние между ними взаимосвязаны. В помощь застройщику есть специальная расчетная таблица, откуда можно взять важные данные.

Вдобавок таблица отображает оптимальное сечение заготовок при определенном размере и шаге стропил. Если выясняется, что по таблице необходимы пиломатериалы большого сечения, а они дорого стоят, можно прибегнуть к строительной хитрости. Берут несколько заготовок меньшего размера и сечения и просто сращивают их. Это, кстати, не противоречит строительным нормам.

Расчет обрешетки вальмовой кровли зависит от выбранного покрытия. Чем жестче кровельное покрытие, тем реже шаг обрешетки. Под мягкую кровлю монтируют сплошную обрешетку из фанеры или ОСБ. Для металлочерепицы укладывают разреженные элементы сечением 32х100 мм.

Совет! Расчет обрешетки лучше производить после точного решения, чем будет покрыта вальмовая крыша.

Вальмовая крыша

Важными в чертежах четырехскатной вальмовой крыши являются узлы соединений основных элементов конструкций:

  •  Крепление диагональных и рядовых стропил к мауэрлату;
  •  Соединение концов конька с балками;
  •  Крепление кобылки к стропильной ноге. При ее отсутствии – детализация на чертеже запила доски для соединения с мауэрлатом.
  •  Установка нарожников.

Следующим этапом в проектировании четырехскатной вальмовой крыши будет нанесение слуховых или мансардных окон, отверстий вентиляционных труб, дымоходов на чертеж. Эти проемы в каркасе обрамляют деревянными брусками. Кровля укладывается на «пирог» из теплоизоляции. На балки натягивается пароизоляционная пленка, поверх нее устанавливают крепление обрешетки. Укладывается утеплитель, а следом за ним – рейки контробрешетки. Завершающий этап зависит от кровельного материала.

Конструкция

На четырехскатную крышу здания помимо постоянной нагрузки от кровли, каркаса и утеплителя воздействует ветер и осадки. От максимального количества снега, выпадающего зимой в регионе строительства, зависят такие показатели:

  •  Тип кровельного материала, следовательно, и вид обрешетки;
  •  Размер сечения бруса;
  •  Количество поддерживающих элементов в конструкции.

Расчет постоянной нагрузки G на четырехскатную крышу производится путем сложения веса всех материалов в кровельном пироге на 1 кв.м. Полученное значение по СНИПу необходимо умножить на коэффициент 1,1 для запаса прочности.

Ветровая нагрузка рассчитывается по формуле: W=Wo×k×с,

где Wo – ветровое давление, которое можно взять из справочника для определенной местности;

k – коэффициент, учитывающий изменение по высоте ветрового давления;

с – коэффициент аэродинамический (принимаем равным 0,8).

Формула расчета снеговой нагрузки представляет собой значение из справочника для города постройки, умноженного на коэффициент, зависящий от уклона скатов. Дальнейший расчет покажет подходящее сечение балки для каркаса четырехскатной вальмовой крыши, а также необходимость укрепления конструкции дополнительной опорой.

Полученные нагрузки стоит сложить и умножить на грузовую площадь стропильной ноги. Чтобы узнать линейную распределенную нагрузку по длине балки, необходимо будет поделить полученное значение суммарной нагрузки на длину элемента.

Расчет площади скатов вальмовой крыши

Чтобы составить смету кровли, необходимо знать, сколько понадобится материала. Для этого «разбивают» четырехскатную крышу на плоские геометрические фигуры и вычисляют площадь каждой из них. Исходные данные берут из чертежей: высоту конька или углы наклона, расстояние между стеной и свесом, габариты здания.

Для простой шатровой четырехскатной крыши делают расчет площади одного равнобедренного треугольника и умножают полученное значение на 4. Следует учитывать, что посчитать площадь от конька до карниза на чертеже с точностью до кв.см – невозможно. Расчетами определяют приближенное количество материала.

В примере ниже чертеж и расчет четырехскатной шатровой крыши с длиной свеса крыши в 1 метр, углом уклона 50°для здания со стенами размерами 5,25м.

Общий алгоритм функционирования калькулятора

В сети есть много различных калькуляторов, но все они действуют по одинаковой схеме и используют одни и те же формулы. Ни один из них не может изменить математические принципы расчетов, программа включает в себя общепринятые нормы и формулы. На выходе пользователи получают параметры и количество стропил, в том числе и располагаемых по диагоналям. Подсчитывается длина конька, объем пиломатериалов для обрешетки. При желании можно подсчитать количество кровельных материалов в зависимости от их типа, метраж гидроизоляционных материалов и т. д. Пользователю надо по очереди вводить исходные данные, при этом следует использовать рекомендованные размеры.

Пример онлайн-калькулятора для расчета вальмовой крыши

Какие формулы применяет калькулятор? Приведем лишь некоторые из них.

Высота конька. H (высота конька) = b (ширина здания) / 2 × tan A (угол наклона ската). От высоты конька зависят параметры всех элементов вальмовой крыши.

Длина накосных стропил. C (длина стропилины) = b (ширина здания) / 2 × cos A (угол наклона ската)

Это самые длинные и нагруженные детали стропильной системы, их прочности уделяется повышенное внимание.

Длина обыкновенных стропильных ног. D (длина стропилины) = h2 (высота в коньке) + b2 (ширина здания) / 2

Количество ног учитывает ширину утеплительных материалов. Ширина и толщина выбирается в зависимости от действующих нагрузок.

Площадь вальмовой крыши. Программа автоматически суммирует площадь всех скатов. Размеры треугольных скатов определяются по формуле S (площадь ската) = /2. Площадь трапецеидальных скатов вычисляется по формуле S = (a+b)×h/2, где a – длина ската в коньке, b – длина ската по линии карниза, h – высота ската.

Вальмовая крыша своими руками пошагово – видео

В программе показан процесс монтажа стропильной системы двухскатной вальмовой крыши с центральным эркером по короткой стене.

После того, как стропильная система готова можно приступать к монтажу кровельного покрытия, специфика крепления которого определяет необходимость монтажа обрешетки на стропильных ногах.

Монтаж стропильной системы вальмовой крыши – длительный процесс, который требует внимание к каждому этапу выполнения работ – от расчета и выбора материала, до установки деталей и усиления узлов крепления. Но, при правильном выполнении всех этапов, результатом станет красивая и надежная крыша для частного дома

Монтаж обрешетки

При устройстве обрешетки следует учитывать плотность ее настила, сечение выбранной доски и последовательность создания гидро- и теплоизоляционного слоя. Это отдельные большие темы, требующие всестороннего освещения, поэтому в рамках данной статьи следует учесть:

расположение досок или планок обрешетки на углах кровли (по диагональным стропилам) должно совпадать;
количество, сечение и способ установки обрешетки зависит от выбора кровельного материала и изолирующих слоев;
устройству обрешетки следует уделять не меньшее внимание, чем монтажу стропильных конструкций.

Преимущества и недостатки

Здание с такой кровлей притягивает внимание оригинальным обликом. Ее конструктивные характеристики дают возможность обустроить чердачное помещение или мансарду

Кроме того, крыша обладает следующими преимуществами:

  • Отличная защита фасадной части от дождя и града. Строение конструкции позволяет сделать крупные свесы.
  • Невысокая подверженность искривлениям и иным нарушениям формы за счет жесткости угловых ребер.
  • Из-за отсутствия стоячих стенок торцов конструкция слабо сопротивляется воздушным потокам, поэтому меньше вероятность разрушений и деформаций при сильных осадках и ветрах. Ее рекомендуют ставить в районах с ветреной или нестабильной погодой.
  • Благодаря большой скатовой площади кровля прогревается равномерно, что хорошо отражается на микроклимате жилища.

Расчёт площади кровельного покрытия

Этот расчёт сводится к определению площадей трапеции (ската) и треугольника (вальмы).

Площадь трапеции и треугольника

Выполним расчёт для нашего примера.

1. Площадь одной вальмы при CD = 3,52 м и AB = 8,0 м, с учётом свеса 0,5 м:

S = ((3,52 + 0,5) · (8 + 2 · 0,5)) / 2 = 18,09 м2

2. Площадь одного ската при BL = 12 м, CF = 7,044 м, ED = 2,478 м, с учетом свесов:

S = (2,478 + 0,5) · ((12,0 + 2 · 0,5) + 7,044) / 2 = 29,85 м2

Суммарная площадь кровельного покрытия:

SΣ = (18,09 + 29,85) · 2 = 95,88 м2

Совет! При покупке материала учитывайте раскрой и неизбежные потери. Материал, производимый элементами большой площади, для вальмовых крыш не самый оптимальный вариант.

рмнт.ру

Правила расчета четырехскатной крыши

Основные правила, которых стоит придерживаться при выполнении расчета четырехскатной кровельной конструкции:

  1. Чертеж поверхности кровли нужно разбить на более простые геометрические фигуры и сделать для каждой индивидуальный рисунок с обозначением всех размеров. Чем проще геометрические фигуры, тем легче рассчитать четырехскатную крышу.
  2. Для измерения длины конкретного ската крыши дома необходимо вычислить расстояние от конька кровельной конструкции до крайней линии карниза.
  3. Рассчитывается каждый отдельный скат следующим способом — перемножаются площадь фигуры, косинус его угла наклона.
  4. Если скат имеет форму неправильного прямоугольника, он разделяется визуально на простые геометрические фигуры, которые рассчитываются отдельно, а их значения складываются.
