Расчет сечения кабеля по мощности: таблица с важными характеристиками
Оптимальная площадь сечения кабеля позволяет протекать максимальному количеству тока и при этом не нагревается
Выполняя проект электропроводки, важно найти правильное значение для диаметра провода, который бы подходил под определенные условия потребляемой мощности. Чтобы выполнить вычисления, требуется определить показатель общего тока
При этом нужно выяснить мощность всего оборудования, которое подключено к кабелю.
Такая таблица поможет подобрать оптимальные параметры
Перед работой вычисляется сечение провода и нагрузка. Таблица поможет найти эти значения. Для стандартной сети 220 вольт, примерное значение тока рассчитывается так, I(ток)=(Р1+Р2+….+Рn)/220, Pn – мощность. Например, оптимальный ток для алюминиевого провода – 8 А/мм, а для медного – 10 А/мм.
В таблице показано, как проводить расчеты, зная технические характеристики
Расчет по нагрузке
Даже определив нужное значение, можно произвести определенные поправки по нагрузке. Ведь нечасто все приборы работают одновременно в сети. Чтобы данные были более точными, необходимо значение сечения умножить на Кс (поправочный коэффициент). В случае, если будет включаться всё оборудование в одно и то же время, то данный коэф-т не применяется.
Чтобы выполнить вычисления правильно применяют таблицу расчетов сечения кабеля по мощности. Нужно учитывать, что существует два типа данного параметра: реактивная и активная.
Так проводится расчет с учетом нагрузки
В электрических сетях протекает ток переменного типа, показатель которого может меняться. Активная мощность нужна, чтобы рассчитать среднее показатели. Активную мощность имеют электрические нагреватели и лампы накаливания. Если в сети присутствуют электромоторы и трансформаторы, то могут возникать некоторые отклонения. При этом и формируется реактивная мощность. При расчетах показатель реактивной нагрузки отражается в виде коэффициента (cosф).
Особенности потребления тока
Расчет по длине
Вычисления параметров по длине необходимы при возведении производственных линий, когда кабель подвергается мощным нагрузкам. Для расчетов применяют таблицу сечения кабеля по мощности и току. При перемещении тока по магистралям проявляются потери мощности, которые зависят от сопротивления, появляющегося в цепи.
По техническим параметрам, самое большое значение падения напряжения не должно быть больше пяти процентов.
Применение таблицы помогает узнать значение сечения кабеля по длине
Как выбрать сечения проводника
Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:
- Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20-30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
- Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
- Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.
Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:
- Вид и тип изоляции электрической проводки;
- Длина участков;
- Способы и варианты прокладки;
- Особенности температурного режима;
- Уровень и процент влажности;
- Максимально возможная величина перегрева;
- Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.
Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:
- для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
- для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
- что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².
Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.
Таблица сечения медного кабеля
| Сечение жил, проводящих ток (мм) | Медные жилы проводов и кабелей | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток (А) | Мощность (кВТ) | Ток (А) | Мощность (кВТ) | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 80 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 265 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица сечения алюминиевого кабеля
| Сечение жил, проводящих ток (мм) | Алюминиевые жилы проводов и кабелей | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток (А) | Мощность (кВТ) | Ток (А) | Мощность (кВТ) | |
| 2,5 | 22 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132 |
От верно подобранного сечения кабеля напрямую зависит безопасность объекта — поэтому необходимо подойти к процедуре выбора со всей ответственностью. Рекомендуется также проконсультироваться со специалистами перед приобретением проводов — опытный электрик подскажет наиболее оптимальный вариант.
Экономия при покупке часто выходит боком — нередко владельцы квартир или домов приобретают алюминиевый кабель взамен медного, не учитывая тот факт, что его сечение должно быть больше. В итоге смонтированная электропроводка сильно греется, и в течение достаточно малого времени требуется полная замена проводов, что не слабо ударит по кошельку собственника жилья. К тому же, это ещё и чрезвычайно опасно — многие любители сэкономить остались в итоге без крыши над головой.
Если возникли сомнения в собственных силах, рекомендуется обратиться к специалисту — только в этом случае можно гарантировать безопасность для жильцов и продолжительность работы новой электропроводки.
Основные положения
Для начала следует ознакомиться со значением букв аббревиатуры, которая используется в маркировке электрических кабелей и проводов. Ниже приведена таблица с расшифровкой таких символов.
| Буква аббревиатуры | Значение |
| A | Размещена первой и указывает на алюминиевую жилу. При отсутствии A по умолчанию подразумевается медь. |
| Б | Означает бронирование со стальным нержавеющим покрытием в два слоя. |
| B | Указывает на изоляцию из винила (поливинилхлорид или ПВХ). |
| B | Указывает на второй слой винила (ПВХ). |
| Г | Если в начале маркировки, это кабель для шахтёров, а если в конце — жила без брони, «голая». |
| C | Наличие оболочки из свинца. |
| O | Оболочка сделана отдельно для каждой фазы. |
| P | Резиновая изоляция. |
| HP | Из резины сделаны и оболочка, и изоляция. |
| НГ | Не горюч (не воспламеняется, но плавится). |
| LS | Low Smoke. У изоляции минимальное газо- и дымовыделение. |
| КГ | Кабель гибкий. |
| Бб | Бронирование стальной лентой. |
| Ш | В начале аббревиатуры — шнур |
| П | В конце аббревиатуры — плоский |
| Шв | Шланг из винила (ПВХ) наружный. |
| Шп | Шланг из полиэтилена (ПЭ) для наружного покрова. |
| Шпс | Шланг из полиэтилена самозатухающего для наружного покрова. |
Таблица расшифровки аббревиатуры для часто встречающихся маркировок электрокабелей и проводов
Шнур в виниловой изоляции и виниловой оболочке, плоский (ШВВП)
В помещениях (частный дом, квартира, гараж, хозпостройки) для бытовых потребностей типа розеток и освещения, то есть, для напряжения не более 1 кВ (1000 В) применяют кабели с резиновой или виниловой изоляцией. Для открытых участков, например, для ввода с электроопоры на утку, из дома в подсобное помещение, при маскировке в штробах и упаковке в трубах (кабель-каналах) есть специальные марки. Чаще всего, это ВВГ или АВВГ – кабель медный с двойной виниловой изоляцией без брони и кабель алюминиевый с двойной ПВХ изоляцией без брони соответственно. Для подключения таких электроприборов, как электробойлер, стиральная машина-автомат и др., обычно прокладывают ПВС (провод виниловый соединительный) или ШВВП (см. фото вверху).
Примечание. Полный текст с требованиями по выбору сечения кабелей можно найти в 6-м и 7-м издании правил устройства электроустановок (ПУЭ), но здесь мы рассмотрим исключительно бытовые потребности.
Важно! Нарушение ПУЭ может спровоцировать выход из строя подключенных электроприборов и даже возгорание. В случае пожара виновный несёт административную ответственность, но если есть человеческие жертвы, то это уже уголовное наказание.
Калькулятор
Расчет сечения кабеля можно сделать с помощью калькулятора. Согласно действующим нормативно-техническим документам и условиям нормальной безаварийной работы, в ходе эксплуатации длительные токовые нагрузки на кабели обусловлены, в первую очередь, их диаметром и материалом, из которого таковые изготовлены.
Уменьшение нормативной поперечной площади токоведущих шин, конечно, экономично. Такой шаг значительно снижает расходы на требуемые материалы и работы, но критично повышает риск перегревов проводки, разрушения изоляционных покрытий и возникновения замыканий с дальнейшими, куда худшими, последствиями. Это может стать причиной возгораний и поражений электрическим током людей.
С другой стороны, чрезмерное превышение сечения проводников приводит к значительному повышению расходов на материалы и монтажные работы, что тоже нежелательно. Калькулятор расчета сечения провода по потребляемой мощности можно легко найти онлайн, но, как правило, подобного рода программы весьма требовательны к точности и количеству исходных параметров. Бывают моменты, когда калькулятор для расчета кабеля по нагрузке недоступен, либо информация по параметрам неполная, предположительная.
Так как же посчитать сечение и длину кабеля, чтобы внакладе не остаться и нормы безопасности соблюсти? Такие способы есть. Для начала расчета поперечного сечения провода по потребляемой мощности необходимо эту предполагаемую потребляемую мощность рассчитать. Делается это по формуле:
P = (P1+P2+..P n )*K*J
Где:
- P — суммарная мощность потребления;
- ( P 1… Pn ) — мощности потребителей с 1 по n ;
- K — коэффициент одновременности, показывает количество потребителей, одновременно использующих сеть(условно принято считать 0.8);
- J — коэффициент запаса, показывает предполагаемое значение запаса мощности для возможных будущих потребителей(принято брать равным 1.5-2).
Помимо мощности, немаловажным фактором при выборе кабеля является материал изготовления. Различные материалы имеют разное удельное сопротивление и, соответственно, выдают различные величины падения напряжения на константной длине. Преимущественно используются медь и алюминий. Выбор, в конечном счете, за потребителем. Данные для наиболее распространенных в быту и промышленности напряжений приведены в таблицах ниже.
Сечение кабеля по длине и нагрузке
В условиях повседневности, в процессе изготовления кабелей, проводов и удлинителей используется следующая формула:
I = P / U * cos φ, в которой:
- I — сила тока, (Амперы);
- P — мощность, (Ватты);
- U — напряжение сети, (Вольты);
- cos φ — безразмерный коэффициент, принято брать равным 0,95–1.
Применяя данную формулу и приведенную ниже таблицу, можно быстро подобрать оптимальный поперечный диаметр для конкретной длины токоведущей шины.
Зависимость мощности, тока и длины провода от сечения
Пример расчета выглядит следующим образом: для кабеля длиной 75 метров под ток 20 ампер с предполагаемой мощностью потребления 4,5 килоВатт следует выбирать провод общим поперечным сечением 10 квадратных миллиметров. Можно использовать одножильный кабель такой поперечной площади, либо многожильный, равной суммарной площади. Следует упомянуть о том обстоятельстве, что при определении длины предполагаемой проводки необходимо закладывать некоторый запас — порядка пятнадцати-двадцати сантиметров — на предполагаемую коммутацию (клеммы, сварка, пайка и т.д.).
Зачем надо уточнять сечения кабеля
На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.
Способы узнать реальный диаметр провода
Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.
Микрометр даст более достоверное значение, чем штангенциркуль.
В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.
Как проводить измерения подробно показано в этом видео:
Какие формулы надо использовать
Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:
S = ϖ R²
R – радиус круга, равен половине диаметра;
ϖ = 3,14
Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.
Чтобы получить более точный результат надо иметь в виду:
- Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
- Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
- Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.
Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.
Определяем сечение провода с помощью таблицы
Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:
Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.
При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.
Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.
Расчет сечения кабеля в производственных зданиях
Кабели, используемые для подключения силовых установок, требуют гораздо большей пропускной способности.
Но их сечение в однофазной сети напряжением 220 В будет несоразмерно большим. Исходя из этого, при больших нагрузках имеет смысл подключать их к трехфазной сети напряжением 380 В.
Как самостоятельно сделать и подключить терморегулятор: принцип работы, инструкция, схема + фото лучших самодельных терморегуляторов
Для чего нужные диэлектрические перчатки — подробный обзор лучших вариантов
Как работает датчик температуры для теплого пола: инструкция, схема, виды, общий обзор от мастера + фото
Как делается расчёт потребляемой мощности
Рассчитать приблизительное сечение кабеля можно и самостоятельно — необязательно прибегать к помощи квалифицированного специалиста. Полученные в результате расчётов данные можно использовать для покупки провода, однако, сами электромонтажные работы следует доверять только опытному человеку.
Последовательность действий при расчёте сечения такова:
- Составляется подробный список всех находящихся в помещении электрических приборов.
- Устанавливаются паспортные данные потребляемой мощности всех найденных устройств, после чего определяется непрерывность работы того или иного оборудования.
- Выявив значение потребляемой мощности от устройств, работающих постоянно, следует суммировать это значение, добавив к нему коэффициент, равный значению периодически включающийся электроприборов (то есть, если прибор будет работать всего 30% времени, то следует прибавить треть от его мощности).
- Далее ищем полученные значения в специальной таблице расчёта сечения провода. Для большей гарантии рекомендуется к полученному значению потребляемой мощности добавить 10-15%.
Для определения необходимых вычислений по подбору сечения кабелей электропроводки согласно их мощности внутри сети важно использовать данные о количестве электрической энергии, потребляемой устройствами и приборами тока. На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение
Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования
На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение. Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования.
Большинство далеко не самых компетентных и квалифицированных электриков уверены в одной простой истине – для того, чтобы правильно провести электрические провода для источников освещения (к примеру, для светильников), необходимо брать провода с сечением, равным 0,5 мм², для люстр – 1,5 мм², а для розеток – 2,5 мм².
Об этом думают и так считают только некомпетентные электрики. Но что, если, например, в одном помещении одновременно работают микроволновка, чайник, холодильник и освещение, для которых нужны провода с разным сечением? Это может привести, к самым разным ситуациям: короткому замыканию, быстрой порче проводки и изоляционного слоя, а также к возгоранию (это редкий случай, но все же возможный).
Точно такая же не самая приятная ситуация может произойти, если человек будет подключать к одной и той же розетке мультиварку, кофеварку и, допустим, стиральную машину.
Определение поперечного сечения проводов или кабелей по условию допустимой потери напряжения
Выбор поперечного сечения проводников в кабельной сети должен производиться по допускаемой потере напряжения, которая устанавливается с таким расчетом, чтобы отклонения напряжения для всего присоединенного к этой сети электрооборудования не выходили за пределы допустимого.
Номинальные напряжения на выходе систем электроснабжения (по ГОСТу 21128-83):
Согласно ГОСТу 13109-97:
- Нормально допустимое значение установившегося отклонения напряжения — ±5.
- Предельно допустимое значение установившегося отклонения напряжения — ±10.
Активное и индуктивное сопротивление линии
Активное сопротивление линии (Ом/км) равно:

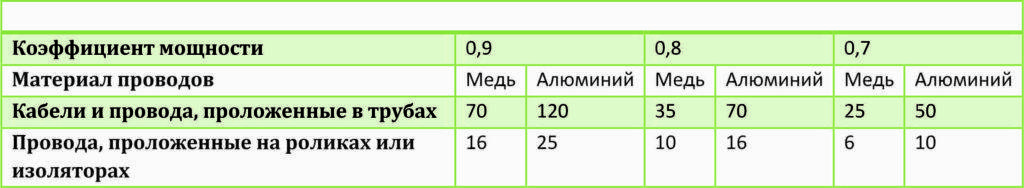

Значение индуктивного сопротивления проводников Расчет сети по потере напряжения без учета индуктивного сопротивления проводов допустим в следующих случаях:
- для сети постоянного тока;
- переменного тока при cosφ = 1
- для сетей, выполненных кабелями или изолированными проводами, проложенными в трубах на роликах или изоляторах, если их сечении не превосходят величин, указанных в таблице ниже.

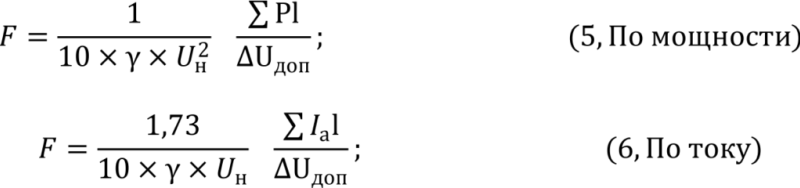

Формулы расчёта сечения проводников при заданной величине потери напряжения
Формулы расчёта сечения проводников при заданной величине потери напряженияТрёхфазная линия переменного тока:
Двухпроводная линия переменного или постоянного тока:
Где γ — удельная проводимость материала проводов, м/(Ом×мм2);
Uн — номинальное напряжение сети, кВ (для трехфазной сети Uн — междуфазное напряжение);
∆Uдоп — допустимая потеря напряжения в линии, сечение которой определяется, %.
F — сечение проводников, мм2;
∑P∙L=P1∙L1+P2∙L2+…— сумма произведений нагрузок, протекающих по участкам линии, на длину этих участков; нагрузки должны выражаться в киловаттах, длины в метрах;
∑Iа∙L= Iа1 ∙L1+ Iа2 ∙L2+…— сумма произведений проходящих по участкам активных составляющих токов на длины участков;
Токи должны выражаться в амперах, длины — в метрах.
Активные составляющие тока (А) определяются умножением величин токов на величины коэффициентов мощности Iа = I∙ cos ɸ.
Как выбрать сечения проводника
Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:
- Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20–30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
- Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
- Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.
Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:
- Вид и тип изоляции электрической проводки;
- Длина участков;
- Способы и варианты прокладки;
- Особенности температурного режима;
- Уровень и процент влажности;
- Максимально возможная величина перегрева;
- Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.
Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:
- для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
- для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
- что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².
Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.
| Сечение жил, проводящих ток (мм) | Медные жилы проводов и кабелей | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток (А) | Мощность (кВТ) | Ток (А) | Мощность (кВТ) | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 80 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 265 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица сечения алюминиевого кабеля
| Сечение жил, проводящих ток (мм) | Алюминиевые жилы проводов и кабелей | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток (А) | Мощность (кВТ) | Ток (А) | Мощность (кВТ) | |
| 2,5 | 22 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132 |
От верно подобранного сечения кабеля напрямую зависит безопасность объекта — поэтому необходимо подойти к процедуре выбора со всей ответственностью. Рекомендуется также проконсультироваться со специалистами перед приобретением проводов — опытный электрик подскажет наиболее оптимальный вариант.
Экономия при покупке часто выходит боком — нередко владельцы квартир или домов приобретают алюминиевый кабель взамен медного, не учитывая тот факт, что его сечение должно быть больше. В итоге смонтированная электропроводка сильно греется, и в течение достаточно малого времени требуется полная замена проводов, что не слабо ударит по кошельку собственника жилья. К тому же, это ещё и чрезвычайно опасно – многие любители сэкономить остались в итоге без крыши над головой.
Если возникли сомнения в собственных силах, рекомендуется обратиться к специалисту — только в этом случае можно гарантировать безопасность для жильцов и продолжительность работы новой электропроводки.
Как правильно произвести расчет по другим показателям
При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.
По току
Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.
| Сечение, мм2 | Ток, А по типу прокладки | |||||
| Открытый | Одна труба | |||||
| 2 одножильных | 3 одножильных | 4 одножильных | 1 двухжильный | 1 трехжильный | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 21 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 24 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 22 | 27 |
По длине
В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.
| Мощность, Вт | Ток, А | 1,5 мм2 | 2,5 мм2 | 4 мм2 | 6 мм2 |
| 500 | 2,5 | 100 м | 165 м | 265 м | 395 м |
| 1000 | 4,6 м | 30 м | 84 м | 135 м | 200 м |
| 1500 | 6,8 м | 33 м | 57 м | 90 м | 130 м |
| 2000 | 9 м | 25 с | 43 м | 68 м | 100 м |
| 2500 | 11,5 м | 20 м | 34 м | 54 м | 80 м |
| 3000 | 13,5 м | 17 м | 29 м | 45 м | 66 м |
| 3500 | 16 м | 14 м | 24 м | 39 м | 56 м |
| 4000 | 18 м | – | 21 м | 34 м | 49 м |
| 4500 | 20 м | – | 19 м | 30 м | 44 м |
По нагрузке
Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.
| Разность напряжения, % | Момент нагрузки по сечению провода | |||
| 1,5 | 2,5 | 4 | 6 | |
| 1 | 108 | 180 | 288 | 432 |
| 2 | 216 | 360 | 576 | 864 |
| 3 | 324 | 540 | 864 | 1296 |
| 4 | 432 | 720 | 1152 | 1728 |
| 5 | 540 | 900 | 1440 | 2160 |
Трёхфазная электрическая сеть
Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:
- Составляется список домашних электроприборов.
- На основании документации или таблицы указывается номинальная мощность.
- Устанавливается возможность эксплуатации техники при единовременной нагрузке.
- Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
- Номинальная мощность оборудования умножается на поправочный коэффициент.
- Все данные суммируются.
- Находится значение в таблице и к нему прибавляется еще 15 %.
По напряжению
Программа для расчета падения напряжения на кабеле
Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:
- длины провода – при увеличении напряжение падает;
- площадь поперечного сечения – при увеличении снижается падение напряжения;
- удельное сопротивление проводника – стандартный размер 1 мм2/1 м.
Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:
- Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
- На основании таблиц ПУЭ устанавливается сечение провода по току.
- Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
- Находится падение напряжения по формуле ΔU=I*R.
- Вычисляется процент падения напряжения ΔU/U.
Если результат больше 5 %, подбирается кабель с большим сечением.
По плотности тока
Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.
Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.
По маркировке проводов
Кабель ВВГ-нг
Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.
Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².
Плотность тока
Для медного кабеля с сечением сердечника 1 кв. мм среднее значение этого показателя варьируется в пределах от 6 до 10 А. По медной проводке с сечением 1 кв. мм может протекать ток, силой 6-10 А без перегрева или оплавления изоляционного покрытия. По стандартам ПЭУ, прибавляется 40 % запаса для защиты от возможного перегрева оболочек.
Нижняя граница в 6 А позволяет использовать проводку без ограничений по времени, верхняя, в 10 А – это допустимые значения кратковременных нагрузок на сеть. Возрастание силы тока до значения 12 А (большего за верхнюю границу для выбранного сечения) ведет к увеличению плотности тока, ее перегреву с последующим оплавлением защитной оболочки.
Расчет сечения кабеля может выполняться одним из методов:
- – предполагает вычисление суммарной мощности всех электроприборов и сравнение полученного значения с расчетным, взятым из специальной таблицы;
- – высчитывается величина потерь напряжения, которая зависит от длины линии кабеля, после чего она сравнивается с базовым значением в 5%;
- – определяется сила тока каждого из приборов, суммируется и соотносится с табличным значением. По таблице можно определить, сколько жил и какого сечения должно быть у кабеля.
Правильный подбор сечения избавит вас от множества проблем. Подвергающийся чрезмерной нагрузке, слишком слабый провод может стать причиной самовозгорания и короткого замыкания. А дорогостоящая жила хоть и будет надежно выполнять свои функции, обойдется в слишком большую сумму. Сэкономить и при этом получить качественную электропроводку поможет правильный выбор сечения провода. Несмотря на кажущуюся сложность, с данной процедурой может разобраться и человек, не связанный с электрикой.
Подробнее о каждом методе расчета читайте далее в статье.
