Характеристики и теплоотдача чугунных радиаторов отопления

Пояснения сравнительных величин приборов отопления

Из представленных выше данных, видно, что наиболее высоким показателем теплоотдачи обладает биметаллическое отопительное устройство. Конструктивно такой прибор представлен компанией RIFAR в ребристом алюминиевом корпусе. в котором располагаются металлические трубки, вся конструкция крепится сварным каркасом. Этот вид батарей ставится в домах с большой этажностью, а также в коттеджах и частных домах. К недостатку этого вида отопительного устройства относится его дороговизна.

Важно! Когда этот вид батарей ставится в домах с большим количеством этажей, рекомендуется иметь собственную котельную станцию, в которой есть узел водоподготовки. Это условие предварительной подготовки теплоносителя связано со свойствами алюминиевых батарей. они могут подвергаться электрохимической коррозии, когда он поступает в некачественном виде через центральную сеть отопления

По этой причине отопительные приборы из алюминия рекомендуется ставить в отдельных системах отопления

они могут подвергаться электрохимической коррозии, когда он поступает в некачественном виде через центральную сеть отопления. По этой причине отопительные приборы из алюминия рекомендуется ставить в отдельных системах отопления.

Чугунные батареи в этой сравнительной системе параметров значительно проигрывают, у них низкая теплоотдача, большой вес отопительного прибора. Но, несмотря на эти показатели, радиаторы МС-140 пользуются спросом населения, причиной которого являются такие факторы:

Длительность безаварийной эксплуатации, что важно в отопительных системах.
Стойкость к негативному воздействию (коррозии) теплового носителя.
Тепловая инерционность чугуна.

Данный вид устройств отопления работает более 50 лет, для него нет разницы в качестве подготовки теплового носителя. Нельзя их ставить в домах, где, возможно, высокое рабочее давление сети отопления, чугун не относится к прочным материалам.

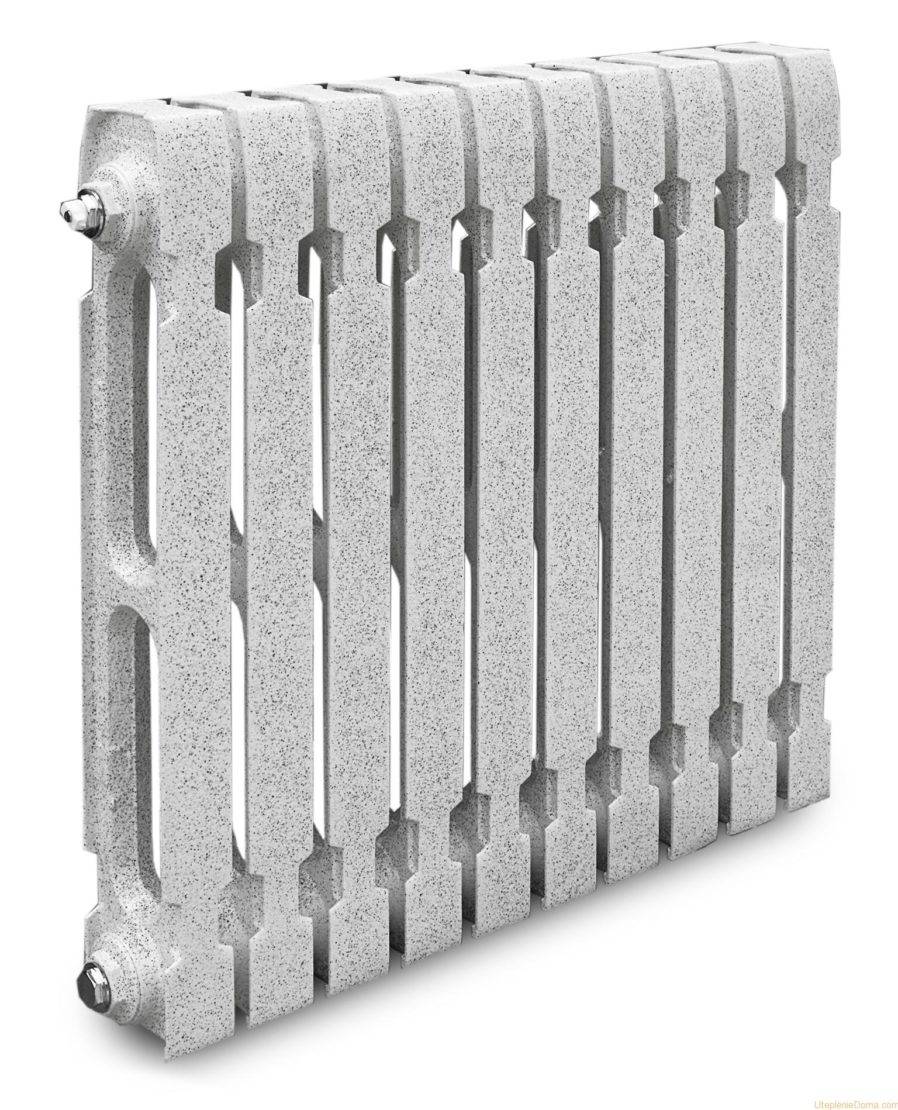

Устройство чугунного радиатора

Традиционные батареи из чугуна состоят из соединенных между собой одинаковых секций. Вверху и внизу объединенные секции образуют горизонтальные коллекторы для циркуляции теплоносителя. Эти коллекторы могут быть эллипсовидной или округлой конфигурации. Секции имеют ниппельное соединение, а место стыка герметизируется паронитовыми или резиновыми прокладками.

Хоть современные чугунные радиаторы отопления можно наращивать после их установки для повышения мощности, производители не рекомендуют превышать расчетную мощность прибора, поскольку его теплоотдача ухудшится. Лучше установить рядом две батареи разной мощности. К тому же слишком длинный радиатор очень сложно надежно закрепить на стене помещения, в будущем ремонтировать и обслуживать.

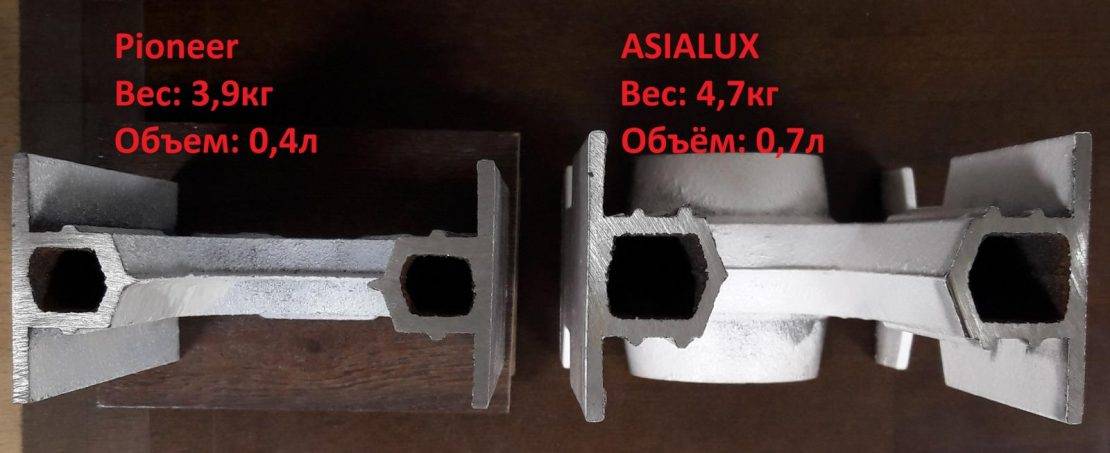

Размеры и ёмкость секций

Биметаллические радиаторы за счёт вставок из стали компактнее алюминиевых, чугунных, стальных моделей. В какой-то степени это неплохо, чем меньше секция по размерам, тем меньше требуется теплоносителя для обогрева, а значит в эксплуатации батарея экономичнее по расходам теплоэнергии. Однако, чересчур узкие трубы быстрее засоряются мусором и хламом, которые являются неизбежными спутниками в современных тепловых сетях.

Мусор и грязь в батарее отопления

У хороших моделей радиаторов из биметалла толщина стальных сердечников внутри как у стенок обычной водопроводной трубы. От ёмкости секций зависит теплоотдача батареи, а межосевое расстояние непосредственно влияет на параметры ёмкости:

  • 20 см — 0,1-0,16 л;
  • 35 см — 0,15-0,2 л;
  • 50 см — 0,2-0,3 л.

Из приведённых данных следует, что радиаторам из биметалла требуется малое количество теплоносителя. К примеру, отопительный прибор из десяти секций 35 см высотой и 80 см в ширину вмещает лишь 1,6 л. Несмотря на это, силы теплового потока достаточно, чтобы прогреть воздух в комнате площадью 14 кв. м. Стоит учесть, что у батареи такого размера вес почти в два раза больше, чем у алюминиевых аналогов — 14 кг.

Подавляющее большинство батарей из биметалла можно приобрести в специализированных магазинах по одной секции и собрать радиатор ровно таких размеров, какие требует помещение. Это удобно, хотя существуют цельные модели с фиксированным количеством секций (обычно не более 14 штук). У каждой детали по четыре отверстия: два входных и два выходных. Их размеры могут разниться от модели отопительного прибора. Чтобы радиаторы из биметалла было проще собирать, два отверстия сделаны с правой резьбой, а два — с левой.

Сборка биметаллических радиаторов отопления

Характеристики чугунных радиаторов: преимущества и недостатки

Чтобы понять причины популярности чугунных радиаторов на протяжении столь продолжительного периода времени, стоит рассмотреть их основные характеристики. Некоторые свойства дают им преимущество перед другими видами батарей:

  • Долговечность. Производители гарантируют минимальный срок службы чугунных батарей отопления от 10 до 30 лет, однако практика показывает, что в действительности он достигает 50-80 лет.
  • Чугунные радиаторы отопления рассчитаны на давление от 18 атмосфер и выше, что делает возможной установку в высотных домах.
  • Средняя стоимость одной секции стандартной модели МС-140 с межосевым расстоянием 500 мм составляет от 270 до 400 рублей и является самой низкой по сравнению с другими отопительными приборами (для сравнения одна секция биметаллического радиатора РБС российского производства стоит около 900-1000 рублей).
  • Устойчивость к физическим и химическим воздействиям. Высокий водородный показатель, кислотность, присутствие в теплоносителе твердых частиц или ржавчины не оказывают серьезного влияния на работоспособность прибора.
  • Устойчивость к коррозии. В результате контакта с водой на поверхности чугуна образуется оксидная пленка (сухая ржавчина), защищающая его от дальнейшего распространения ржавчины. Если же чугун ржавеет в каком-то определенном месте, это может свидетельствовать о появлении трещины или дефекте в литье.
  • Устойчивость к высоким температурам (до 150°C), возможность использования в системах парового отопления.

Некоторые свойства можно отнести одновременно и к положительным, и к отрицательным в зависимости от конкретных условий:

  • Большое сечение проточной части батареи. С одной стороны, проходы большого диаметра делают возможной установку в открытых гравитационных системах отопления, проходы дольше забиваются, промывать батареи требуется реже. С другой стороны, одна секция МС-140/500 вмещает до 1,45 литров жидкости, объем используемого теплоносителя увеличивается в разы по сравнению с алюминиевыми и стальными приборами, что требует применять для подвода трубы большего диаметра. В индивидуальных системах для нормальной циркуляции требуется установка мощных циркуляционных насосов, а на первичный разогрев такого объема котлу потребуется гораздо больше времени.
  • Инертность. Чугунные батареи отопления долго разогреваются до рабочей температуры и долго сохраняют остаточное тепло. При перепадах температуры теплоносителя в системе центрального отопления такое свойство является преимуществом, но в индивидуальном отоплении инертность усложняет применение автоматических систем регулировки и требует больших затрат энергии на первоначальный нагрев.
  • Основной способ передачи тепла – излучение (до 70%). По сравнению с конвекционным способом нагрев помещения происходит медленнее, но при этом воздух не пересыхает и остается более чистым и комфортным для дыхания.
  • Устаревший дизайн. Чугунные батареи старого образца действительно выглядят не очень приглядно, но разнообразие современных моделей позволяет удовлетворить любой вкус.

Серьезных недостатков не так много, но они зачастую становятся главной причиной отказа от приобретения радиаторов этого вида:

  • Теплоотдача чугунных радиаторов отопления ниже, чем у алюминиевых, биметаллических или стальных батарей того же размера. Тепловая мощность чугунных радиаторов отопления составляет всего 80-160 Вт для одной секции при температуре теплоносителя 90°C, в то время как у алюминиевых батарей этот показатель находится в пределах 170-210 Вт при тех же условиях. Причин этому несколько: теплопроводность серого чугуна равняется всего 50 Вт/(м*К) (при 202-236 Вт/(м*К) у алюминия), а площадь теплоотдачи одной секции – 0,1-0,25 м² (при 0,4-0,6 м² у алюминиевых).
  • Вес 1 секции чугунной батареи МС-140 достигает 7,1 кг, что усложняет транспортировку и установку приборов. Однако и эту проблему можно решить, установив чугунный радиатор на декоративные ножки.

Импортные радиаторы на порядок дороже отечественных

Лучшие биметаллические радиаторы с межосевым расстоянием 500 мм

Выбор отопительного оборудования с межосевым расстоянием 500 мм для составления рейтинга не случаен. Подавляющее большинство современных жилых помещений имеют достаточно большие оконные проемы, а расстояние между подоконником и полом составляет, как правило, не менее 60 см. Поэтому, биметаллические радиаторы этой квалификации наиболее популярны у народонаселения.

Royal Thermo PianoForte 500

Множество положительных оценок пользователей в адрес этого итальянского радиатора на яндекс.маркет, которые в полной мере подтверждают надежность конструкции, продолжительный срок эксплуатации, оригинальный дизайн, ставит его на первое место рейтинга.

  • теплоотдача от 740 Вт до 2590 Вт (в зависимости от количества секций);
  • количество секций варьируется от 4 до 14;
  • технология Power Shift, увеличивающая теплоотдачу;
  • стальные коллекторы рассчитаны на скачки давления в системе до 30 атмосфер;
  • устойчив к самым агрессивным теплоносителям;
  • возможен настенный и напольный монтаж;
  • оригинальный дизайн;
  • гарантия от производителя – 10 лет.

достаточно высокая стоимость.

В общем-то, как говорят англичане – мы не настолько богатые люди, чтобы покупать дешевые вещи. Поэтому, в данном случае, цена соответствует качеству. Особенный акцент ставят на наличие технологии Power Shift – наличие дополнительных ребер на вертикальном коллекторе, которые существенно увеличивают теплоотдачу модели. Кроме этого, помимо базовых белого и черного цветов, покупатель может заказать другие тона или палитры RAL.

Rifar Monolit 500

Отечественная разработка, заслуженно занимающая второе место рейтинга по количеству собранных хвалебных рецензий в свою сторону. К особенностям можно отнести одноименную технологию, применяемую в процессе производства – секции соединяются с помощью контактно-стыковой сварки.

  • монолитная конструкция, допускающая эксплуатацию в самых жестких условиях;
  • теплообмен от 784 Вт до 2744 Вт;
  • комплектация секций – от 4 до 14;
  • высокая сопротивляемость агрессивным теплоносителям (pH 7 – 9);
  • присутствует нижнее подключение;
  • гарантия от производителя – 25 лет.
  • дороговато для отечественного продукта;
  • нет нечетных секций – к примеру, 5 или 7.

Однако в целом радиатор этой модели собирает исключительно положительные отзывы. Мало того, управляющие компании настоятельно его рекомендуют к использованию, благодаря высокой стойкости модели к коррозии и продолжительному гарантированному эксплуатационному сроку.

Global Style Plus 500

Вновь итальянская модель, собравшая существенное количество восхищенных рецензий в свой адрес. Внутренняя часть радиатора изготовлена из легированной стали, а внешняя покрыта алюминиевым сплавом.

  • высокая прочность;
  • максимальное рабочее давление 35 атмосфер;
  • давление опрессовки – 5.25 МПа;
  • теплоотдача в диапазоне от 740 Вт до 2590 Вт;
  • комплектация – от 4 до 14 секций;
  • значение pH (агрессивность теплоносителя) – от 6.5 до 8.5;
  • гарантия от производителя – 10 лет.

немного падает теплоотдача при снижении температуры теплоносителя.

Довольные приобретением владельцы осыпают эту модель исключительно позитивными оценками – высокая устойчивость к перепадам давления в системе, наличие силиконовых прокладок между секционными стыками предотвращают протечки, стабильно работает регулировка и так далее.

Sira RS Bimetal 500

Еще один итальянец, по достоинству оцененный отечественным пользователем, о чем красноречиво говорят отзывы.

  • высокая прочность – рабочее давление до 40 Бар;
  • теплообмен от 804 Вт до 2412 Вт;
  • комплектация – от 4 до 12 секций;
  • стойкость к теплоносителю выражена в показателе pH – от 7.5 до 8.5;
  • гарантия от производителя – 20 лет.

Ну, на то и премиум класс! Помимо удовлетворительных оценок относительно технических характеристик этой модели радиатора, довольные покупкой владельцы отмечаю уникальный дизайн – плавные, изогнутые формы, полное отсутствие острых углов.

Fondital Alustal 500/100

Так же итальянское чудо инженерной мысли, завоевавшее одобрение российских пользователей, что отразилось на количестве позитивных отзывов.

  • теплообмен от 191 Вт до 2674 Вт;
  • комплектация от 1 до 14 секций;
  • высокая прочность – рабочее давление до 40 Бар;
  • не страшны самые агрессивные теплоносители (pH 7 – 10);
  • гарантия от производителя – 20 лет.

В общем-то, незначительный минус, обусловленный тем, что эта модель представляет собой сплошную водяную камеру. Зато, имеется внутренне антикоррозийное покрытие, как отмечают владельцы этого радиатора, и схема ходов, которая предотвращает завоздушивание системы.

Формулы расчёта мощности обогревателя для различных помещений

Формула расчета мощности обогревателя зависит от высоты потолка. Для помещений с высотой потолка

  • S – площадь комнаты;
  • ∆T – теплоотдача секции отопительного прибора.

Для помещений с высотой потолков > 3 м расчёты проводят по формуле

  • S – общая площадь комнаты;
  • ∆T – теплоотдача одтельной секции батареи;
  • h – высота потолка.

Эти несложные формулы помогут достаточно точно рассчитать необходимое количество секций обогревательного прибора. Перед тем как вводить данные в формулу, определите реальную теплоотдачу секции по формулам, приведенным ранее! Данный расчёт пригоден для средней температуры входящего теплоносителя 70˚ С. При иных показателях необходимо учитывать поправочный коэффициент.

Приведем примеры расчетов. Представим себе, что комната или нежилое помещение имеет размеры 3 х 4 м, высота потолка составляет 2,7 м (стандартная высота потолка в городских квартирах советской постройки). Определим объём комнаты:

3 х 4 х 2,7 = 32,4 кубометра.

Теперь вычислим тепловую мощность, необходимую для обогрева: умножаем объема комнаты на на показатель, необходимый для обогрева одного кубометра воздуха:

Зная реальную мощность отдельной секции радиатора, подберите необходимое количество секций, округляя его в сторону увеличения. Так, 5,3 округляется до 6, а 7,8 – до 8 секций. При расчёте обогрева смежных помещений, которые не разделены дверью (например, кухня, отделенная от гостиной аркой без двери) площади помещений суммируются. Для комнаты со стеклопакетом или утеплёнными стенами округлять можно в меньшую сторону (утепление и стеклопакеты снижают теплопотери на 15-20%), а в угловой комнате и помещениях на высоких этажах добавьте одну-две секции «про запас».

Почему не греет батарея?

Но иногда и мощность секций пересчитана на основе реальной температуры теплоносителя, и их количество рассчитано с учётом особенностей помещения и установлено с необходимым запасом… а в доме холодно! Почему так происходит? Какие для этого существуют причины? Можно ли такую ситуацию исправить?

Причиной снижения температуры может быть уменьшение напора воды из котельной или ремонт у соседей! Если во время ремонта сосед заузил стояк с горячей водой, установил у себя систему «тёплый пол», начал отапливать лоджию или застекленный балкон, на котором устроил зимний сад – напор горячей воды, входящей в ваши радиаторы, разумеется, снизится.

Но вполне возможно, что в комнате холодно потому, что вы установили чугунный радиатор неправильно. Обычно чугунную батарею устанавливают под окном, чтобы поднимающийся с ее поверхности тёплый воздух создавал перед оконным проёмом своего рода тепловую завесу. Однако тыльной своей стороной массивная батарея нагревает не воздух, а стену! Чтобы уменьшить теплопотери, приклейте на стену позади радиаторов отопления специальный отражающий экран. А можно и приобрести декоративные чугунные батареи в стиле ретро, которые не обязательно крепить на стену: их можно закреплять на значительном расстоянии от стен.

Методика расчета поверхности нагревательного прибора

Поверхность чугунного радиатора определяют по формуле:

Fпр= ((Фпр – Фтр1 β2)/(kпр (tпр – tв)), м2, (1)

где Фпр — теплоотдача от чугунного радиатора, Вт;

Фтр— теплоотдача от подводящих труб, Вт;

kпр — коэффициент, характеризующий теплопередачу от теплоносителя к воздуху внутри помещения, Вт/(м2*°С).

Тепловой поток от труб, проложенных открыто внутри помещения, рассчитывается по формуле:

Фтр= ∑ Fтр kтр (tтр – tв )η, Вт (2)

где Fтр = πdl — площадь поверхности участка трубы, м2;

d — диаметр участка трубы, м;

l — длина участка трубы, м;

tтр — среднее значение температуры теплоносителя в трубе, °С;

kтр — коэффициент теплопередачи от теплоносителя к воздуху, Вт/(м2*°С);

η — коэффициент, учитывающий расположение трубы в пространстве (у вертикальных труб η = 0,5; у горизонтальных — η = 1,0) .

После определения площади поверхности нагревательного прибора рассчитывается число секций. Применяется формула:

n=Fпр/fсекц , шт, (3)

где fсекц— площадь поверхности секции чугунного радиатора определенной марки, м2(табл. 2).

Таблица 2

Основные сведения о чугунных радиаторах:

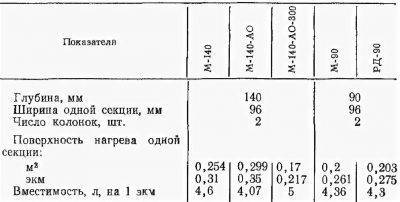

Фото 3. Таблица, в которой приведены размеры, площадь поверхности и масса различных марок чугунных радиаторов.

В помещениях с большой площадью часто возникает необходимость в установке не одной батареи, а нескольких. В этом случае ориентируются на наличие окон. Батареи размещают под окнами. Тогда количество секций в одной чугунной батарее будет:

nбат=n/nок , шт., (4)

где nок — количество окон.

Теплоноситель для чугунных радиаторов

Один из весомых плюсов чугунных моделей – нечувствительность к различным теплоносителям. Нет необходимости следить, какие показатели кислотности у циркулирующей жидкости. Ширина канала дает возможность свободно пропускать и не позволять скапливаться внутри примесям, которых в центральных отопительных системах огромное множество.

Чугунные радиаторы не вступают в химические реакции с тосолом, водой или другими жидкостями, содержащими в себе анти замерзающие добавки. Однако это не говорит о том, что о водоподготовке можно забыть. Ведь помимо батарей теплоноситель протекает по трубным магистралям, внутри котла и прочего установленного оборудования.

Сравнение по тепловой мощности

Если вы внимательно изучили предыдущий раздел, то должны понимать, что на теплоотдачу очень влияют температуры воздуха и теплоносителя, а эти характеристики мало зависят от самого радиатора. Но есть и третий фактор — площадь поверхности теплообмена, а тут конструкция и форма изделия играет большую роль. Поэтому идеально сравнить стальной панельный обогреватель с чугунным затруднительно, их поверхности слишком разные.

Четвертый фактор, влияющий на теплоотдачу, — это материал, из коего изготовлен отопительный прибор. Сравните сами: 5 секций алюминиевого радиатора GLOBAL VOX высотой 600 мм отдаст 635 Вт при DT = 50 °С. Чугунная ретро батарея DIANA (GURATEC) такой же высоты и таким же числом секций сможет выдать только 530 Вт при тех же условиях (Δt = 50 °С). Эти данные опубликованы на официальных сайтах производителей.

Примечание. Характеристики алюминиевых и биметаллических продуктов с точки зрения тепловой мощности практически идентичны, сравнивать их нет смысла.

Можно попытаться провести сравнение алюминия со стальным панельным радиатором, взяв ближайший типоразмер, подходящий по габаритам. Упомянутые 5 алюминиевых секций GLOBAL высотой 600 мм имеют общую длину около 400 мм, что соответствует стальной панели KERMI 600х400. Выходит, что даже трехрядный стальной прибор (тип 30) выдаст лишь 572 Вт при Δt = 50 °С. Но надо учитывать, что глубина радиатора GLOBAL VOX составляет всего 95 мм, а панели KERMI – почти 160 мм. То есть, высокая теплоотдача алюминия дает о себе знать, что отражается на габаритах.

В условиях индивидуальной системы отопления частного дома батареи одинаковой мощности, но из различных металлов, работать будут по-разному. Поэтому и сравнение довольно предсказуемо:

  1. Биметаллические и алюминиевые изделия быстро прогреваются и остывают. Отдавая больше теплоты за промежуток времени, они возвращают более холодную воду в систему.
  2. Стальные панельные радиаторы занимают среднюю позицию, так как передают тепло не настолько интенсивно. Зато они дешевле и проще в монтаже.
  3. Самые инертные и дорогие – это обогреватели из чугуна, им присущ долгий разогрев и остывание, из-за чего появляется небольшое запаздывание при автоматическом регулировании расхода теплоносителя термостатическими головками.

Из всего вышесказанного напрашивается простой вывод

Не суть важно, из какого материала изготовлен радиатор, главное, чтобы он был верно подобран по мощности и подходил пользователю во всех отношениях. А вообще, для сравнения не помешает ознакомиться со всеми нюансами работы того или иного прибора, а также где какой можно устанавливать

Как увеличить показатели уже установленных батарей

Стоимость 45-150 руб.

Незаменимым элементом отопительной системы является клапан Маевского.

Во многих современных радиаторах он поставляется в комплекте, в противном случае его можно докупить и легко установить своими руками.

Устройство монтируется в верхнюю пробку радиатора, противоположную подводу теплоносителя и позволяет легко устранить завоздушенность, следствием которой является существенное снижение теплоотдачи.

Некоторые прибегают к «народному способу», устанавливая между батареей и стеной сделанные собственноручно теплоотражающие экраны из фольги или металла с гофрированными ребрами.

Наиболее эффективный метод – установка дополнительных секций, однако это необходимо производить только при полном отключении системы отопления и учитывать дополнительную нагрузку от добавляемых секций.

Что такое еврочугунный радиатор

Основное отличие еврочугунных изделий – внешняя эстетика. Еврочугун считают более прочным, стойким к гидроударам и другим воздействиям. В сырьевую базу для изготовления добавляют различные компоненты, повышающие прочность готовых модулей.

Ассортиментный ряд моделей дополнен плоскими панелями, многосекционными устройствами или с оребренным теплообменником. Коллекционные нагреватели стоят дорого, но выглядят эффектно. Они станут дополнением стиля, при этом без потери эксплуатационных характеристик.

Виды подключения:

  1. Параллельное. В верхний патрубок батареи подключают контур трубы подачи. В нижний – контур обратной циркуляции. Подключение с одной стороны прибора.
  2. Диагональное. Подачу теплоносителя организуют к верхнему патрубку с одной стороны, контур обратки подключают к нижнему патрубку с другой стороны. Этот вариант применяют для радиаторов увеличенной формы.
  3. Нижнее. Трубы подачи и обратки присоединены к нижним патрубкам радиатора. Разводка применима при утоплении контуров трубопровода в стену, коммуникации при этом прячут в пол.

Теплоотдача биметаллических радиаторов: устройство приборов, способы и место подключения

Это будет зависеть от типа и качества материала используемого при изготовлении радиаторов. К основным разновидностям причисляют:

  • из чугуна;
  • из биметалла;
  • из алюминия;
  • из стали.

Каждый из материалов обладает некоторыми недостатками и рядом особенностей, поэтому для принятия решения понадобится рассмотреть главные показатели более детально.

Изготовленные из стали

Прекрасно функционируют в сочетании с автономным отопительным устройством, которое предназначено для обогрева существенной квадратуры. Выбор стальных радиаторов отопления не считается прекрасным вариантом, так как существенного давления выдержать они не в состоянии. Крайне устойчивы к проявлениям коррозии, легкие и показатели теплоотдачи вполне удовлетворительны. Имея несущественное проходное сечение, забиваются они достаточно редко. А вот рабочим давлением принято считать 7,5-8 кг/см 2, в то время как сопротивляемость возможным гидроударам всего 13 кг/см 2. Теплоотдача секции составляет 150 вт.

Сталь

Изготовленные из биметалла

Они лишены недостатков, которые встречаются у алюминиевых и чугунных изделий. Наличие сердечника из стали является характерной особенностью, что позволило достигнуть колоссальной стойкости давления в 16 – 100 кг/см 2. Теплоотдача биметаллических радиаторов составляет 130 – 200 Вт, что по показателям приближено к алюминиевым. Имеют небольшое сечение, поэтому со временем проблем с загрязнением не наблюдается. К существенным недостаткам можно смело отнести непомерно высокую стоимость изделий.

Биметаллический

Изготовленные из алюминия

Подобные устройства имеют массу преимуществ. Они обладают превосходными внешними характеристиками, к тому же не требуют особого ухода. Достаточно прочны, что позволяет не опасаться гидроударов, как в случае с чугунными изделиями. Рабочим давлением принято считать 12 – 16 кг/см 2, в зависимости от используемой модели.

К особенностям также можно отнести проходное сечение, которое приравнивается или меньше диаметра стояков. Это позволяет теплоносителю циркулировать внутри устройства с огромной скоростью, что делает невозможным отложение осадков на поверхности материала.

Большинство ошибочно полагают, что слишком маленькое сечение неминуемо приведет к низкому показателю теплоотдачи.

Алюминиевый

Это мнение ошибочно хотя бы потому, что уровень теплоотдачи алюминия гораздо выше чем, например, у чугуна. Сечение компенсируется площадью оребрения. Теплоотдача алюминиевых радиаторов зависит от различных факторов, в том числе и от используемой модели и может составить 137 – 210 Вт.

Вопреки приведенным выше характеристикам, не рекомендуется использовать подобный тип оборудования в квартирах, так как изделия не способны выдержать резких температурных изменений и скачков давления внутри системы (во время прогона всех устройств).

Материал алюминиевого радиатора очень быстро разрушается и последующему восстановлению не подлежит, как в случае использования другого материала.

Изготовленные из чугуна

Необходимость в регулярном и очень тщательно уходе.Высокий показатель инертности является чуть ли не главным преимуществом чугунных радиаторов отопления. Уровень теплоотдачи так же неплох. Нагреваются подобные изделия не быстро, при этом отдают тепло они также довольно долго. Теплоотдача одной секции чугунного радиатора приравнивается к 80 – 160 Вт. А вот недостатков здесь очень много и главными принято считать следующие:

  1. Ощутимый вес конструкции.
  2. Практически полное отсутствие способности к сопротивлению гидроударам (9 кг/см 2).
  3. Заметная разница между сечением батареи и стояков. Это приводит к замедленной циркуляции теплоносителя и довольно быстрому загрязнению.

Теплоотдача радиаторов отопления в таблице

Параметры биметаллических радиаторов

Технические параметры биметаллических радиаторов обусловлены спецификой их конструкции – в легком алюминиевом кожухе располагается стержень из антикоррозийной стали, соприкасающийся с теплоносителем. Такой симбиоз материалов дает им антикоррозийную устойчивость, высокую теплоотдачу и небольшой вес, чем облегчается процесс монтажа.

Из минусов можно отметить дороговизну и малую пропускную способность.

Влияние размещения и способа подключения радиаторов на теплообмен

Лучшим местом размещения радиатора является место под световыми проемами, поскольку через окно, каким бы утепленным оно не было, происходят наибольшие потери тепла. Кроме того, горячий воздух от отопительного прибора создает тепловую завесу: холодный воздух от окна не распространяется по помещению, улучшается циркуляция.

Изменение тепловой мощности радиатора в зависимости от размещения и наличия экрана.

Если вы решили скрыть радиаторы под экраны или декоративные панели, это приведет к потере мощности. Иногда к таким мерам прибегают, чтобы целенаправленно снизить силу теплового потока на 10-15%.

Снижение тепловой мощности при различных способах подключения.

Существенное влияние оказывает и способ подключения радиаторов:

  1. Двустороннее или одностороннее. Подвод труб с разных сторон помогает увеличить теплоотдачу батареи, при таком подключении мощность прибора соответствует заявленной максимальной. Однако конструктивно к радиаторам с менее, чем 20 секциями лучше подводить трубы с одной стороны.
  2. Верхнее или нижнее. Подача теплоносителя в верхнюю часть батареи, при отводе через нижнюю, оказывает минимальное влияние на теплопередачу. Подача снизу вверх снижает показатель на 20-22%.
