Прокладка труб в ванной комнате. Этапы работ и важные аспекты технологии

Способы монтажа

Сантехнический узел в новом исполнении представляет собой отдельное помещение, где создан индивидуальный дизайн. Открыто проложенные трубы даже из полипропилена не станут украшением интерьера. Поэтому часто трубопроводы монтируют в стенах и полу.

Однако не во всех местах требуется уникальный интерьер. В этом случае трубы прокладывают открытым способом. Оба метода наделены своими особенностями.

Открытая прокладка

Когда трубы монтируются открытым способом, появляется доступ к любому элементу водопровода. Не замурованные трубопроводы в туалете и ванне это легкое обслуживание системы. При необходимости всегда появляется возможность провести ремонт, не нарушая целостности отделки помещений.

Полипропиленовые трубы в туалете

Открытая прокладка полипропиленовых труб без труда осуществляется своими руками. Ведь такой монтажный процесс требует немного сил и применения небольшого количества инструмента.

Недостатком открытой прокладки является возможность повреждения полипропиленового трубопровода при выполнении других монтажных работ или даже во время уборки. Однако на пластиковые трубы нужно воздействовать с большим усилием для нарушения их целостности.

Открытая прокладка также портит интерьер туалета и ванной. Кроме того, людям может мешать шум, создаваемый перемещаемой водой.

Для уменьшения негативных эффектов от открыто проложенных труб можно выполнить монтаж короба, например, из гипсокартона. Потом конструкция отделывается тем же материалом, который использовался на стенах и/или полу.

При установке короба нужно предусмотреть технический люк. Он позволит получить доступ к счетчикам воды, фильтрам, манометрам, шаровым кранам и другой арматуре.

Лучше всего, если такие элементы системы будут располагаться максимально компактно в одном месте. Это позволит не создавать несколько технических люков.

В некоторых случаях выполняется монтаж разборного короба. Такая конструкция позволяет получить доступ практически ко всей системе. Благодаря разборному коробу удастся удобно проводить ревизию и профилактические мероприятия, чтобы сеть работала безаварийно и эффективно максимально долго.

Скрытая укладка

Этот способ монтажа полипропиленовых труб подразумевает создание штроб в стенах. Они представляют собой ниши, которые прорезаются болгаркой со специальным режущим элементом по камню. В случае с гипсовыми перегородками и стенами трубопроводы прокладываются внутри конструкций.

Водопровод в ванной комнате из полипропиленовых труб

При осуществлении скрытой укладки труб необходимо помнить о следующих нюансах:

  • Нельзя резать специальные ниши для трубопроводов в перекрытиях. В противном случае будет повреждена арматура в пустотных плитах. Поэтому конструкции потеряют прочность. При необходимости прокладки труб в полу нужно выполнять стяжку.
  • Смесь из цемента и песка создает дополнительную нагрузку на перекрытия. Это тоже уменьшает их прочность. При большом весе стяжки плиты могут треснуть.
  • Не рекомендуется создавать штробы в несущих стенах. Выполнение специальных ниш в каркасе здания может нарушить его целостность. В результате произойдет обрушение стен.
  • Не запрещено выполнять штробы в стенах из блоков и кирпича. Конструкции из пустотных панелей всегда обязаны оставаться целыми.

Если человек не уверен в правильности выполнения монтажных работ относительно прокладки водопровода и создания штроб, можно обратиться за помощью к профессионалам. Специализированные компании также помогут при необходимости подготовить проект перепланировки.

Специалисты даже возьмут на себя заботы относительно получения официального разрешения, позволяющего объединить ванную с туалетом или изменить конфигурацию помещений.

Закрытая укладка позволяет спрятать трубы в строительные конструкции здания. Это существенный плюс такого метода. В результате удастся создать приятный и гармоничный вид в ванной комнате и туалете.

Минусы

Недостатком скрытой прокладки трубопроводов является невозможность контролировать состояние системы и проводить ремонтные работы. В последнем случае придется нарушать целостность отделки, а при утечке даже компенсировать убытки соседей на нижнем этаже.

Полипропиленовые трубы соединяются с помощью пайки. Этот способ позволяет создать надежные стыки. Поэтому пластиковые трубопроводы разрешено прокладывать в стенах. Главное, чтобы сварка была выполнена качественно.

Рекомендуется выполнять работы согласно ГОСТ. В нормативных документах сказано, что места соединения труб нельзя замуровывать в стены и пол. Ведь именно на таких участках чаще всего возникают протечки.

Закупка материалов

Какие материалы стоит выбирать для ремонта в ванной, и как их закупать?

Конечно, всегда хочется сэкономить на плитке, трубах, стяжке, клеевых составах и других моментах. Однако необходимо помнить, что экономия должна быть разумной. Если Вы довольно сильно ограничены бюджетом, то искать стройматериалы лучше в средней ценовой категории. Вместе с тем не нужно увлекаться слишком дешевыми вариантами — покупая самые недорогие материалы, вы экономите на качестве собственного ремонта. Старайтесь выбирать проверенных производителей.

В каких количествах закупать материалы для ремонта? Рекомендуется приобретать плитку, стяжку и все остальное с небольшим запасом. Даже опытные строители допускают ошибки в своей работе, и некоторое количество материала расходуется впустую. Скорее всего, этого не сможете избежать и Вы.

Если купить материалы ровно в том количестве, которое необходимо по расчетам, то можно попасть в неприятную ситуацию — например, обнаружить, что плитки немного не хватает, а в том магазине, где Вы ее покупали, уже не продается материала такого же цвета и фактуры. Как правило, материалы приобретаются приблизительно с десятипроцентным запасом — это позволяет надежно подстраховать себя.

Традиционно к ремонту ванной приступают с пола. Какой материал используется в качестве напольного покрытия?

В каком порядке выполняются работы по устройству нового пола?

  • Для начала необходимо полностью демонтировать старый пол до основания. Снимается прежняя плитка, при помощи перфоратора удаляется старая стяжка и гидроизоляционный слой.
  • Скорее всего, очищенный пол окажется не слишком ровным — на нем могут остаться небольшие трещины, выбоины и перепады высоты. Поэтому следующим этапом будет грунтование поверхности.
  • После того, как грунтовка высохнет, пол понадобится гидроизолировать. Даже незначительное подтопление ванной может обернуться большими проблемами. Чтобы вода не просочилась к соседям, перед укладкой стяжки пол тщательно обмазывают смесями на основе битума или гидроизоляционными мастиками. Обмазывание проводится с небольшим заходом на стены.

После того, как высохнет нанесенный гидроизоляционный слой, можно приступать непосредственно к стяжке.

Главное требование при укладке стяжки — создать как можно более ровную поверхность для чистового пола. Для выравнивая принято использовать маяки и специальный строительный уровень. По высоте стяжка пола должна быть не меньше 3 сантиметров — но при этом учитывайте, что пол в ванной комнате должен оставаться немного ниже, чем уровень полов в остальном доме.

После полного высыхания стяжки можно приступать к укладке новой плитки. Начинать рекомендуется от угла помещения. Между квадратами плитки всегда оставляют небольшие одинаковые зазоры — их ширина выравнивается при помощи специальных крестиков. Впоследствии, когда клей под плиткой полностью высохнет, и пол будет готов к использованию, эти швы понадобится замазать специальной затиркой под цвет плитки.

Типы разводки

Чтобы правильно выполнить проект разводки полипропиленовых труб в ванной комнате и туалете, надо знать все существующие схемы. По сравнению с монтажом систем из металлопластика и металла технология прокладки трубопроводов из полимера в корне отличается.

Разводка водопровода в ванной, концепция

Существует два вида водопроводов, которые чаще всего создают в санузлах квартир и частных домов.

Последовательная

Этот вид разводки является самым экономным при установке водопровода из полипропиленовых труб. Внутридомовая система подключается к стоякам с холодной и горячей водой посредством монтажа отводов на вертикальных магистралях.

Для создания разветвленной сети используются тройники. Через них подача воды будет осуществляться ко всем существующим сантехническим приборам.

Последовательная разводка представляет собой надежную систему. Однако она применяется на объектах, где не нужно создавать большое число водоразборных точек.

Разводка последовательного вида имеет следующие плюсы:

  • несложное проектирование;
  • простой монтаж;
  • небольшой расход материалов.

Последовательная разводка эффективно работает в совмещенных сантехнических узлах. Однако при подключении большого количества приборов, которые используются одновременно, в системе существенно уменьшается напор. Его будет недостаточно для работы нескольких точек потребления. Одна из них стиральная машина.

Коллекторная

При таком виде разводки создается большое количество отводов от магистралей с холодной и горячей водой. Их количество соответствует числу подключаемых приборов и бытовой техники. При этом монтаж отличается большой трудоемкостью.

Для создания коллекторной разводки требуется больше материалов по сравнению с последовательной прокладкой трубопроводов. Однако недостатки компенсируются плюсами системы. Коллекторная схема позволяет отключить только одну водоразборную точку. При этом остальные потребители будут продолжать получать воду.

К положительным моментам коллекторной разводки также относится равномерное распределение давления по всей системе, даже если работает вся подключенная бытовая техника и краны. Когда стиральная машина редко используется, то ее можно без труда отключить.

При необходимости не трудно также перекрыть воду, поступающую к определенному смесителю. Это позволит провести ремонтные работы. При коллекторной разводке можно выполнить поэтапное подключение оборудования.

Создание проекта

Монтаж канализации в ванной комнате своими руками начинается не с приобретения нужных материалов, как смогут поразмыслить начинающие мастера, а с создания чертежа. На листе бумаги нужно указать места размещения всех сантехнических устройств, каковые необходимо подключить к системе отвода воды.

Кроме этого полезно указать их вид. Это окажет помощь выбрать трубы нужного диаметра.

Инструкция по прокладке канализационной системы требует обязательного соблюдения следующих правил:

  • все соединения производятся с применением особых тройников либо переходников, имеющих конусовидную форму,
  • трубы для внутренней канализации под ванной для облегчения монтажа направляться прокладывать с применением нескольких последовательно соединенных секций,
  • при объединении в одну систему слива воды из ванной и раковины, направляться применять тройник с ответвлением, имеющим угол наклона в 45 либо 90 градусов,
  • соединять сифон с канализационной трубой необходимо посредством отводной трубы канализации под углом в 90 градусов.

Совет! В случае если в ванной планируется установка дополнительного сантехнического оборудования, целесообразно сходу предусмотреть отводное отверстие для него. В последующем монтаж дополнительных сливов будет затруднен.

Принципиальный момент! Перед тем как перенести канализацию из кухни в комнату, направляться верно вычислить диаметр труб. В большинстве случаев, достаточно применять изделия размером от 80 до 100 мм. Этого хватит для удовлетворения большинства потребностей.

Приобретение необходимого материала и инструментария

Согласно требованиям, предъявляемые строительными нормами и правилами, для проводки канализации разрешено применять следующие разновидности труб:

  • чугунные;
  • керамические;
  • асбестоцементные;
  • керамические;
  • полиэтиленовые, полипропиленовые, ПВХ или пластиковые.

Канализационные трубы

На сегодняшний день на практике чаще всего используют трубы, выполненные из полиэтилена (ГОСТ 22689.0-89 и ГОСТ 22689.2-89). Регламентируемый диаметр канализационных труб равен 40, 50, 90 и 110 мм, полипропиленовые трубы, как правило, имеют диаметр: 32, 40, 50 или 100 мм. Выполненная из полимерных труб, канализация в ванной своими руками обладает превосходнейшей устойчивостью, как к агрессивным средам, так и воздействию коррозии.

Современные канализационные трубы ПВХ обладают рядом преимуществ по сравнению с классическими чугунными аналогами:

  1. Имеют полувековой срок службы, то есть долговечные.
  2. Практически не скапливают внутри пласты разнообразных отложений, влияющих на сужение внутреннего диаметра трубы.
  3. Легко стыкуются вручную и обладают высокими технологическими качествами, а также легко разрезаются обычными строительными ножницами.
  4. Располагают огромным ассортиментом фитингов, всевозможных вспомогательных соединителей, уголков, тройников и т. п.
  5. Обладают легкостью по сравнению с массой прочих труб, к примеру, металлических или чугунных.

Установка пластиковых труб в качестве канализационной системы своими руками на самом деле не такое уж и легкое дело, как кажется на первый взгляд. Поэтому при возникновении сомнений лучше всего воспользоваться услугами сантехников, которые осуществят монтаж за приемлемую сумму и с гарантией, что дальнейшая эксплуатация канализации будет качественной и долговечной.

Монтаж канализации из пластиковых труб: устройство системы канализации

Основной фактор, оказывающий влияние на устройство любой канализационной системы, это естественный сток воды. Если разбирать систему водоотведения с этой стороны и проводить параллели с водопроводом, то канализация является полным его антиподом – водопровод разветвляется, а канализация наоборот объединяет несколько веток в один большой рукав. Но не будем лезть в дебри – наша задача разобраться с внутренней разводкой.

Итак, что мы имеем? Точка слива, в которую уходят сточные воды, поступающие от всех сантехнических приборов, и сифоны последних, которые и нужно соединить пластиковой трубой со сливным отверстием в стояке. По сути, это и есть разводка труб канализации, и выглядит она следующим образом. Вдоль стен от сливного отверстия в стояке к самому дальнему потребителю воды прокладывается магистральная труба, к которой посредством тройников подключается каждый встречающийся на пути ее следования сантехприбор. Как видите, ничего сложного.

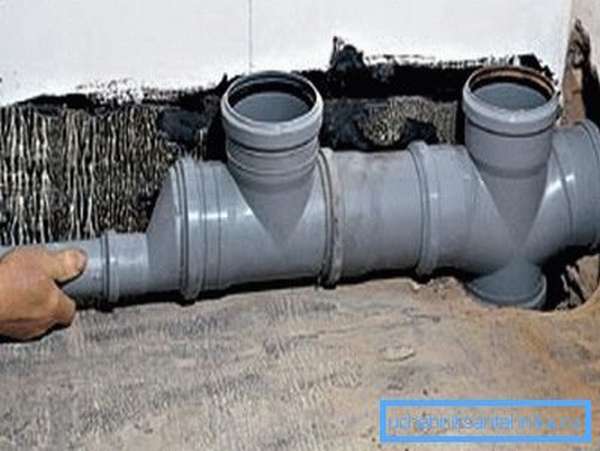

Монтаж канализации из пластиковых труб фото

Теперь нюансы, без которых прокладка труб канализации невозможна.

  1. Самое главное – это уклон канализационной трубы. В направлении от стояка она должна подниматься вверх. Чтобы сточные воды и мусор, содержащийся в них, беспрепятственно уходили в стояк, уклон должен составлять примерно 1см на метр длины лежака. Обеспечить его можно с помощью заранее установленных креплений или хотя бы специальной разметки. С помощью гидравлического или лазерного уровня отбивается линия горизонта, которая четко совпадает с центром сливного отверстия в стояке. Дальний конец этой линии поднимается на расчетную высоту и соединяется со своим началом – именно по этой линии и нужно устанавливать хомуты для крепления канализационных труб.

  2. Второй немаловажный нюанс, обеспечивающий правильный монтаж труб канализации, – это соблюдение диаметров. Какой сантехнический прибор сбрасывает в систему канализации большое количество сильно загрязненных сточных вод? Естественно, это унитаз – чтобы тяжелые отходы человеческой жизнедеятельности свободно уходили в центральную канализацию или в сливную яму, их транспортировка осуществляется по трубам диаметром 100мм. Отсюда вывод – до унитаза разводка канализации в ванной делается именно этой трубой. После тройника для его подключения устанавливается переход на трубу диаметром 50мм. Здесь имеется еще один нюанс – если по пути прокладки этой трубы понадобится изменить ее направление, то делать это лучше с помощью отводов под 45° (более крутые повороты могут забиваться). Из этих же соображений для подключения унитаза к разводке используется косой тройник (под 45°) – он не только не позволит быстро забиваться канализации, но и направит сточные воды в нужном направлении. Где еще понадобится перейти на трубу меньшего диаметра, так это на тройнике, который собирает отработанную воду, идущую от стиральной машины. Можно, конечно, сохранить на этой ветке диаметр 50м, но если речь идет о скрытом монтаже труб, то лучше использовать трубу диаметром 32мм (меньше придется стены долбить).
  3. Третий нюанс, который обеспечивает качественный монтаж ПВХ труб канализации, – это их правильное соединение. Об этом мы поговорим подробнее.

Как произвести монтаж пластиковой канализации вы можете посмотреть в следующем видео-ролике.

Типы разводки инженерных коммуникаций

Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:

  • последовательная;
  • коллекторная.

Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.

Вот подробное описание каждой их них.

Разводка последовательного типа

Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.

Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.

Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.

Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.

Схема коллекторной разводки сложнее.

Коллекторный тип разводки

Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.

Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.

Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.

Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.

В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.

Составление схемы будущей канализационной сети

Прежде чем качественная и надежная канализация в ванной комнате будет исполнена своими руками в желаемые сроки, необходимо провести ряд предварительных работ, связанных с разводкой сети и приобретением соответствующего материала и инструментария.

Разводка канализации в ванной комнате, как правило, привязана к 1 стояку, хотя в квартирах большой площади подобных стояков может быть несколько. При планировании разводки канализационный стояк и водопровод горячей и холодной воды необходимо расположить непосредственно вблизи друг от друга, то есть по возможности максимально компактно и эргономично.

Установка и монтажные работы канализационных трубопроводов в квартире могут быть выполнены и на прежней разводке. Однако если предполагается смена чугунных труб на пластиковые, то существующую схему повторить не получится.

Выбор труб

На заре своей карьеры для монтажа водопровода я использовал только стальные трубы и вопрос выбора не стоял. Но сейчас, к счастью, разводка труб в ванной может быть выполнена и другими материалами, чьи технические характеристики и эксплуатационные свойства нравятся мне намного больше.

Расскажу вам обо всех возможных вариантах, чтобы вы могли хорошо разобраться в этом вопросе:

  1. Стальные трубы. Что называется, классика жанра. Они достаточно прочны, хорошо переносят механическое воздействие и имеют длительный срок службы. Однако сильно подвержены коррозии, внутри постепенно зарастают минеральными отложениями.

Стальные трубы для водопровода – устаревшее решение.

Ну и самый главный недостаток – сложность монтажа. Придется нарезать резьбу на каждой детали, подбирать фитинги и тщательно герметизировать соединение полимерной лентой. При этом если вы хотя бы на миллиметр ошибетесь, отрезая трубу, эту деталь можно будет выкидывать.

  1. Трубы из нержавейки. Могут без особых проблем эксплуатироваться в течение как минимум 50 лет. При этом не подвержены коррозии.

Водопровод из нержавейки – удовольствие не из дешевых.

Их большой минус – высокая цена. Причем не только самих труб, но и фитингов к ним, стоимость которых еще выше. Однако монтировать такие системы намного проще, как и ремонтировать в случае появления протечек.

Но я считаю, что нержавейка хороша только для полотенцесушителей, а для водопровода существуют более приемлемые варианты.

  1. Медные трубы. Отличный вариант для водопровода, если у вас есть безлимитная банковская карта. Они прочны, имеют гладкую внутреннюю поверхность, не ржавеют, хорошо выдерживают повышенное внутреннее давление и не разрушаются под прямыми солнечными лучами.

Медный водопровод – очень дорогое решение.

Еще одно преимущество – антисептичность. Внутри не заводятся микроорганизмы, которые могут причинить вред здоровью человека.

  1. Металлопластиковые трубы. Стоят очень дешево, но для монтажа необходимы фитинги, которые тоже придется покупать. Средний срок эксплуатации таких труб составляет около 30 лет.

Металлопластиковые трубы для водопровода – распространенный выбор.

С ними очень легко работать, так как все изгибы водопровода можно делать без уголков. Не подвержены коррозии и имеют гладкую внутреннюю поверхность.

К недостаткам можно отнести непереносимость очень высоких температур. По ним нельзя пускать воду, температура которой может превышать 95 градусов Цельсия.

  1. Полиэтиленовые трубы. Имеют прочную и эластичную поверхность. Находятся в среднем ценовом диапазоне, служат около 30 лет.

Для горячего водоснабжения подходят только трубы из сшитого полиэтилена.

Монтируются с помощью фитингов и паяльного аппарата. Они абсолютно не приспособлены для транспортировки горячих жидкостей, потому могут применяться только для разводки холодной воды.

  1. Полипропиленовые трубы. Этот вариант я использовал для разводки воды у полковника. Такие трубы, кстати, сейчас наиболее популярны. И я прекрасно понимаю почему.

Полипропиленовые трубы – идеальный вариант для обустройств аводопровода.

Перечислю основные плюсы:

  • их можно использовать для скрытой разводки водопровода;
  • они имеют длительный срок эксплуатации и не образуют протечек;
  • могут использоваться для горячего и холодного водоснабжения;
  • имеют повышенную прочность к механическим воздействиям.

Соединяются они с помощью сварочного аппарата, однако этот процесс очень прост и напоминает сборку детского конструктора.
