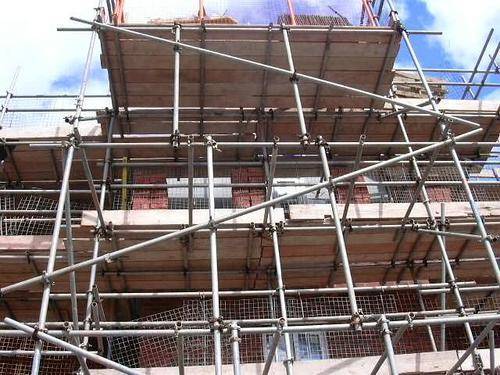

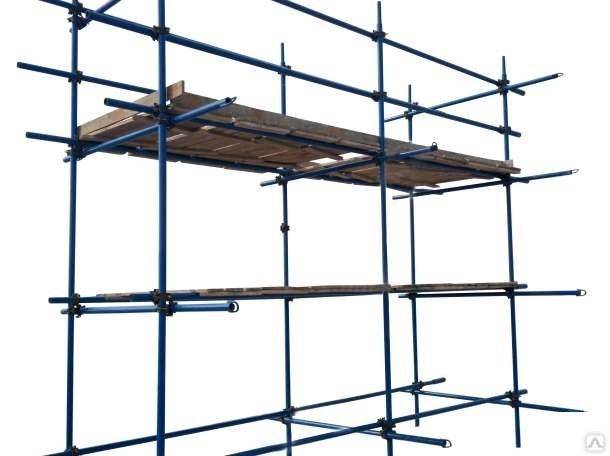

Хомутовый вид строительных лесов: особенности конструкции
Данная разновидность лесов является наиболее трудоемкой в сборке, поскольку каждое соединение вертикальных опор с горизонтальными, диагональными и поперечными связями осуществляется с помощью специальных хомутов, закручивание которых выполняется гаечным ключом. Крепежные элементы могут быть глухими или поворотными. В зависимости от этого соединение стоек может производиться под прямым или любым углом соответственно. В связи с тем, что для монтажа конструкции требуется большое количество крепежных элементов, хомутовые леса являются самыми дорогостоящими.
Обратите внимание! При сборке конструкции можно комбинировать хомуты, что позволит создать установку нужной конфигурации. Благодаря наличию диагональных связей конструкция отличается прочностью, надежностью и устойчивостью
Однако это самый сложный в монтаже и разборке вариант лесов
Благодаря наличию диагональных связей конструкция отличается прочностью, надежностью и устойчивостью. Однако это самый сложный в монтаже и разборке вариант лесов.
Особенность хомутовых строительных лесов в том, что они могут иметь любую конфигурацию.
Главные достоинства конструкции – возможность изготовления установки любой формы и целесообразность комбинирования ее с другим вариантом вспомогательной стоечной металлоконструкции. Такое сооружение монтируется по периметру здания любой конфигурации, даже при наличии выступающих элементов. Устройство можно использовать для наклонных конструкций.
Производители выпускают различные варианты строительных лесов хомутового типа, отличающихся максимальной высотой установки, которая может составлять от 30 до 80 м. Стандартная ширина лесов – 1-1,5 м, шаг яруса – 2-2,5 м. Эти параметры меняются в зависимости от конфигурации сооружения. Максимальная нагрузка на конструкцию составляет 150-250 кг/м. Установку можно купить или взять в аренду. Цена строительных лесов начинается от 250 руб./м2. Аренда обойдется в 80 руб. за м2.
Обратите внимание! Хомутовые леса рекомендуется использовать для создания сцен и трибун

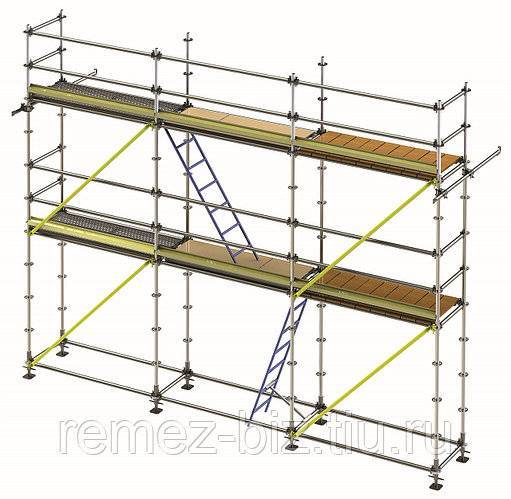

Рамные строительные леса
Это, пожалуй, наиболее популярный вид строительных площадок для проведения фасадных работ. Преимущество этой конструкции состоит в ее легкости и достаточной степени устойчивости.
Если сравнить по стоимости с другими используемыми конструкциями, то рамные леса – самые доступные. Все элементы в этом оборудовании закрепляются при помощи специальных карабинов (флажков). Высота проводимых работ – до 100 метров.
Такой тип оборудования успешно применяется не только для фасадных, но и для выполнения внутренних работ. Однако, при всех преимуществах, у таких люлек имеется и недостаток: нагрузка на 1 квадратный метр ни в коем случае не должна превышать 200 килограмм. Хотя длина рам вдоль фасада составляет 2-3 метра, чего вполне хватает для комфортной работы 1-2 человек.
Виды лесов строительных
Пытливый ум русских людей придумал много различных видов строительных лесов для различных ситуаций применений. Отличия одного вида от другого в основном заключается в различных устройствах фиксаторов необходимых для сборки отдельных деталей лесов в единую конструкцию или отдельных элементов, которые и определили их название – клиновые, рамные, штыревые, хомутовые, подвесные, струнные, трубчатые.
Клиновые
Строительное оборудование данного типа устанавливают с использованием клинового устройства, которое и определило название лесов. Купить по минимальным ценам клиновые леса можно только у производителя оформив договор купли в котором указывается комплектность, сроки поставки и цена. Для монтажа лесов вдоль стен с криволинейным профилем часто используют клино-хомутовый вариант с комбинированными замковыми элементами, это клин и хомутовое соединение.
Фото клиновой замок
Рамные
Основным элементом данного вида приставных лесов являются прямоугольные рамы, из которых собирают опорные стойки скрепляемые связями при помощи флажковых фиксаторов. Для проведения строительных работ на фасадах зданий очень часто используют леса ЛРСП-40 позволяющие формировать самый верхний ярус на высоте 40 метров. С их помощью можно обслуживать большинство строений возводимых в России. Кроме строительства рамные леса очень часто используют для проведения монтажных и финишных работ потолочных конструкций, стен внутри зданий.
Фото рамные строительные леса
Штыревые
Леса имеющие штыревое крепление просты в изготовлении, относительно дешевы, однако они имеют большой вес, что затрудняет быстрый монтаж. Если принято решение купить штыревые леса для проведения строительных работ связанных с кладкой кирпичных стен, то лучше всего обратиться к производителю, адреса которых размещены в нашем каталоге.
Фото штыревой фиксатор

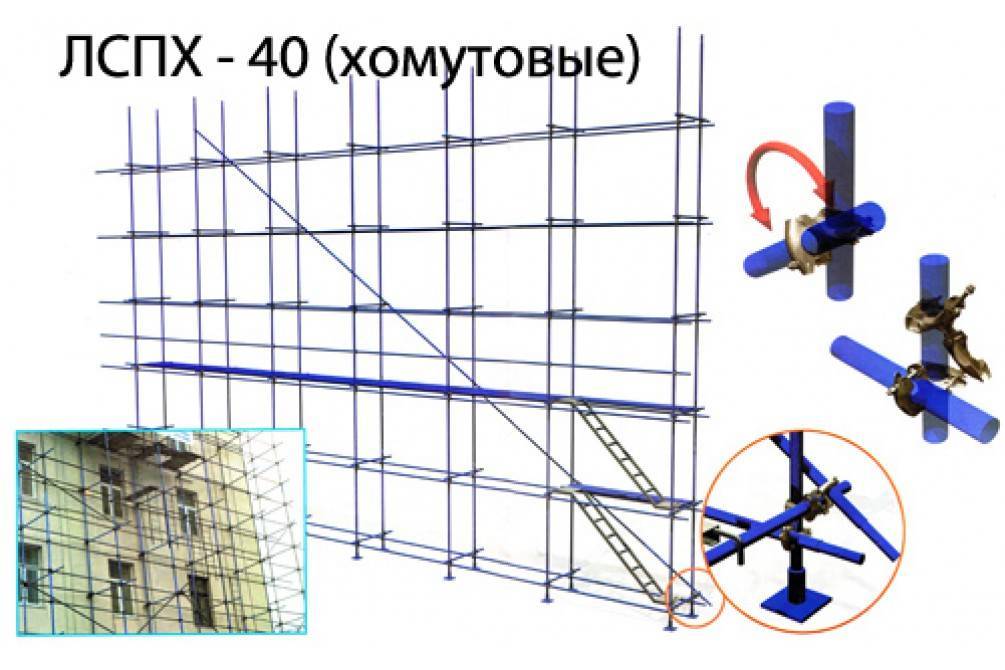

Хомутовые
Данный вид строительных лесов является универсальным благодаря оригинальной конструкции фиксированных и поворотных хомутовых замков при помощи которых соединяются стойки с горизонтальными и диагональными связями придающими собранной конструкции необходимую прочность. Хомутовые леса можно монтировать вдоль стен имеющих любые архитектурные конфигурации, включая горизонтальное формирование перпендикулярно лесам дополнительных площадок с применением новых опор.
Фото хомут поворотный
Подвесные
Название данных лесов вовсе не означает что они висят в воздухе. Если монтаж обычно производится на предварительно подготовленной площадке прямо на грунт, то в данном случае строят искусственную площадку прямо на стене здания при помощи выдвижных консольных балок или специально изготовленных опорных конструкций. На них укладываются ригели с настилом, а далее монтаж подвесных лесов (рамных или хомутовых) проводится согласно технического паспорта с соблюдением СНИП и ППР.
Фото леса подвесные
Струнные
В качестве опор в обычном понимании этого слова, в данных леса используются струны изготовленные из труб, цепей, канатов и закрепляемых в верхней части на консолях или строительных конструкциях сооружений у которых их монтируют. Струнные леса используют для ремонта и обслуживания различных объектов только в самых крайних случаях, когда нельзя использовать другое строительное оборудование. Это связано с большими финансовыми затратами на их монтаж и эксплуатацию. Кроме того в каждом случае необходим отдельный проект.
Фото леса струнные

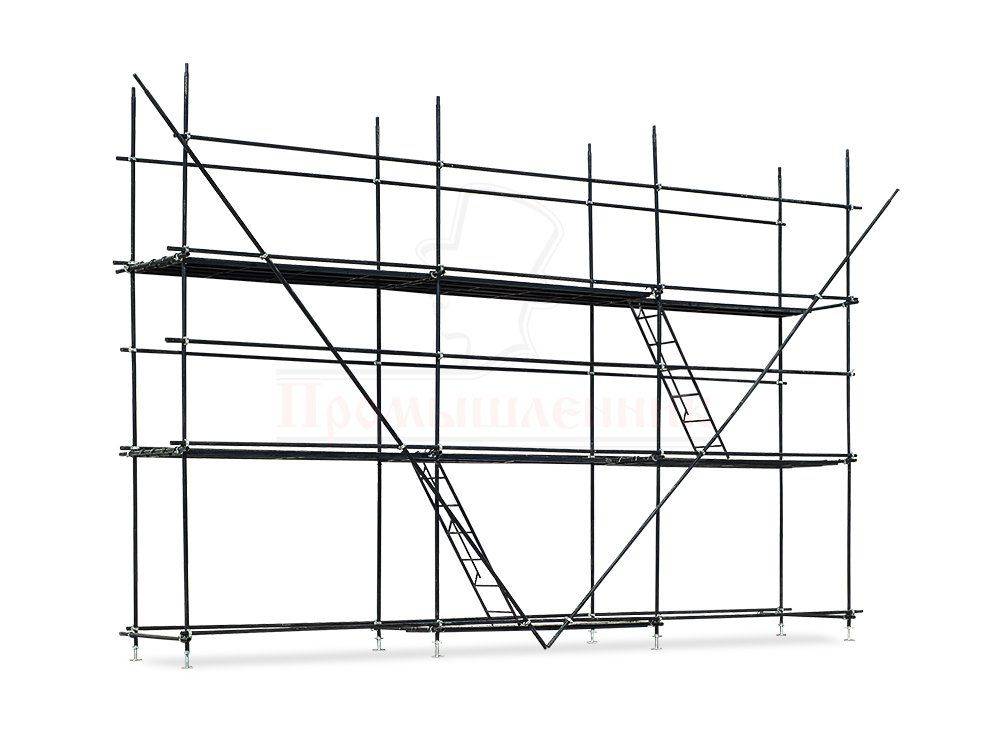

Трубчатые
Все выше перечисленные виды лесов можно отнести к данному типу, поскольку они изготавливаются из металлических труб, отсюда и название, которое кстати не официальное. Необходимые для строительства трубчатые леса нужного вида можно купить у производителя по самой низкой цене из-за отсутствия дополнительных накруток, которые обычно делают торговые посредники. Адреса заводов представлены на страницах нашего каталога.
Фото леса трубчатые
Башенные леса (вышки-туры)
Леса в которых длина соизмерима с шириной называют на жаргоне башенными, а на самом деле их технический термин вышки-туры, которые бывают стационарными или передвижными, на колесах. Вышки-туры спроектированы и рассчитаны для эксплуатации без привязки к стенам здания и имеют соответствующую устойчивость. Кстати оборудование на базе рам габаритом в плане 1х2м можно также автономно собирать до определенной высоты, обычно это 1-2 яруса и использовать как строительные леса взамен вышки-туры .
Рамные леса
Особую популярность в строительстве завоевали рамные леса или леса стоечные приставные рамные (ЛСПР) и это не удивительно, так как они обладают весьма очень важным преимуществом в отличии от строительных лесов хомутового типа — быстротой и удобством монтажа. Строительные рамные леса можно увидеть как на стройках гигантах так и в котеджном малоэтажном строительстве, удобны они и для строительства дачи, их использую для различных работ как с наружи зданий так и внутри объектов.
На нашем заводе осуществляется выпуск и продажа трех типов строительных лесов рамного типа они имеют значительные конструктивные отличия, это связано с различными нагрузками на которые рассчитаны эти строительные леса, а также характера работ.
Наша компания уделяет этому наименованию продукции особое внимание и предлагает надежные рамные леса по низким ценам:
Рамные леса УЛТ-1000 — высота установки лесов до 40 метров, нагрузка до 200 кг2
Рамочные леса УЛТ-1500 — максимальная высота установки лесов состовляет 60 м
Рамные леса УЛТ-2000 — высотные строительные леса, устанавливаются на высоту 100м, изготавливаются из трубы диаметром 48мм, нагрузка на настил достигает 500 кг2
Отличной альтернативой строительным лесам являются вышки-туры. Они представляют собой каркасные конструкции в виде башни. Секции соединяются и надежно закрепляются стяжками, а стабилизаторы обеспечивают устойчивость конструкции. Особенностью таких конструкций является способность легко передвигать вышку вдоль стен здания. Перемещаются вышки-туры на колесах, а для обеспечения неподвижности предусмотрены специальные блокировочные элементы.
Наиболее популярные и надежные вышки-туры делают из стальных и алюминиевых труб. Настилы для них выполняют из дерева – для снижения общего веса. Современные вышки-туры имеют простую конструкцию, они достаточно легко собираются и демонтируются. При этом их сборка не требует особых навыков и специальных инструментов.
Вышки-туры незаменимы при фасадных работах на сооружениях небольшой площади и высоты, а также при монтаже оборудования. В таких случаях строительные леса неприемлемы ввиду их более сложной установки и высокой стоимости.
В настоящее время вышки туры строительные можно встретить на любом строительном объекте. Это характеризует тот факт, что вышки туры удобны и практичны при строительных работах. Вышки туры передвижные имеют такое преимущество, как быстрота монтажа-демонтажа, а эта характеристика крайне важна, когда сроки строительства сжаты.
Каждый строитель знает, что вышки туры являются необходимым оборудованием для всех, кто имеет дело со строительством и ремонтом, отделкой. Производство и продажа вышки туры является необходимым делом, потому что в больших и малых городах происходит очень развитое строительство. А в строительстве вышки-туры необходимы, поэтому производство и продажа вышек-тур постоянно растет.
В настоящее время строительные вышки-туры имеют широкий спектр применения как в строительных работах, так и при монтажных работах. Причём строительные вышки можно использовать как в помещении, так и снаружи.
На настоящий момент передвижные вышки-туры очень просты в использовании. Поставляемые в комплекте вышек-тур площадки дают возможность разместить необходимые материалы, или положить нужный строительный инструмент.
Завод строительного оборудования «УЛТ-Оснастка» ведет производство вышки туры и имеет широкий модельный ряд вышек-тур для различного характера работ, рассчитанные на разные нагрузки и высоты.
Наша компания является единственным в России производителем вышек-тур с оцинкованным покрытием которое обеспечивает хорошую коррозионную защиту и внешний вид вышки туры, а также при транспортировки, эксплуатации и хранении не так подвержены механическим повреждениям по сравнению с полимерным покрытием вышек-тур других производителей.
Сравнение — рамный и хомутовый тип строительных лесов
Основные параметры для сравнения конструкций строительных лесов — рамный и хомутовый тип:
1. Эффективность строительства
Рамные: Монтаж и демонтаж рамных лесов настолько прост, что скорость возведения примерно в 2-3раза выше, а трудозатраты значительно ниже.
Хомутовый тип: Монтаж и демонтаж немого затруднен, поскольку трубы имеют больший вес. В данном случае присутствует много соединительных муфт, поэтому эффективность конструкции довольно низкая, а трудозатраты значительно выше.
2. Безопасность
Рамные: Максимальная рабочая нагрузка каждой рамы +25кН, что в 2,5раза выше. Имеется более высокий коэффициент безопасности.
Хомутовый тип: В системе максимально превышающая рабочая нагрузка должна быть в пределах 10кН с более низким коэффициентом безопасности. Монтажная высота строительных лесов (хомутовый тип) должна быть не более 30метров, а при высоте более 30метров каркасы должны быть выполнены из двух труб.
Комплектующие для строительных лесов
Комплект включает дополнительные детали, необходимые для сборки оборудования и соблюдения отраслевых нормативов по охране труда в процессе строительно-монтажных работ. К таким элементам относятся съемные хомуты, деревянные настилы, поддоны для хранения материалов, ограждающие улавливающие сетки, различные комплекты крепежей. Строительные леса производитель снабжает комплектом монтажных приспособлений, их перечень и классификация имеется в паспорте оборудования.
В случае обнаружения дефекта на основных элементах строительных конструкций или их комплектующих, возможно выполнить быструю замену деталей, отслуживших рабочий резерв, заменяя их стандартными новыми. Если у вас возникли проблемы с выбором лесов, заменой их элементов или подбором комплектующих, помогут специалисты завода ДЗСЛ — производителя строительного оборудования. Мы проконсультируем вас по всем вопросам и поможем подобрать ремкомплект на конструкцию любого типа.
Как собрать рамные леса?
Последовательность монтажа лесов рамного типа следующая:
- Готовится площадка для установки: планируется и выравнивается грунт, место очищается от камней, снега и строительного мусора, после чего высушивается.
- При установке вновь приобретённых лесов проверяется их комплектность и наличие сертификата соответствия.
- Персонал, участвующий в монтаже должен иметь допуск на проведение работ.
- Непосредственную установку начинают от одного из углов здания или сооружения. На подготовленную площадку устанавливают деревянные башмаки высотой не менее 40 мм, на которые монтируют опоры. Шаг опор не должен превышать значений, установленных производителем лесов.
- На подпятники или винтовые опоры монтируют смежные вертикальные рамы первого яруса, и соединяют их связями. Контроль параллельности и перпендикулярности установки ведут с применением уровня.
- Аналогично монтируются все остальные горизонтальные модули конструкции.
- Производится анкерное или дюбельное крепление яруса к стене (шаг установки регламентируется инструкцией производителя).
- Устанавливаются ригели и настилы первого яруса, в ходе чего контролируются предельно допустимые зазоры, сдвиги и неплотности. Монтируются бортовые ограждения.
- Аналогичным образом производится установка следующего яруса, при этом связи жёсткости размещаются в шахматном порядке.
- Выполняется проверка готовой конструкции на прочность. Испытывают настил, ограждения, контролируется надёжность замыкания флажковых соединений.
Грамотная продажа строительных лесов заключается не просто в представлении существующих видов конструкций и фиксации их стоимости за м 2
Для удобства покупателей важно присутствие на сайте компании сервиса, позволяющего произвести расчет количества необходимых составных элементов, стоимости и веса изделия. Последний показатель важен с точки зрения мобильности: чем легче конструкция, тем проще ее транспортировать на новое место установки

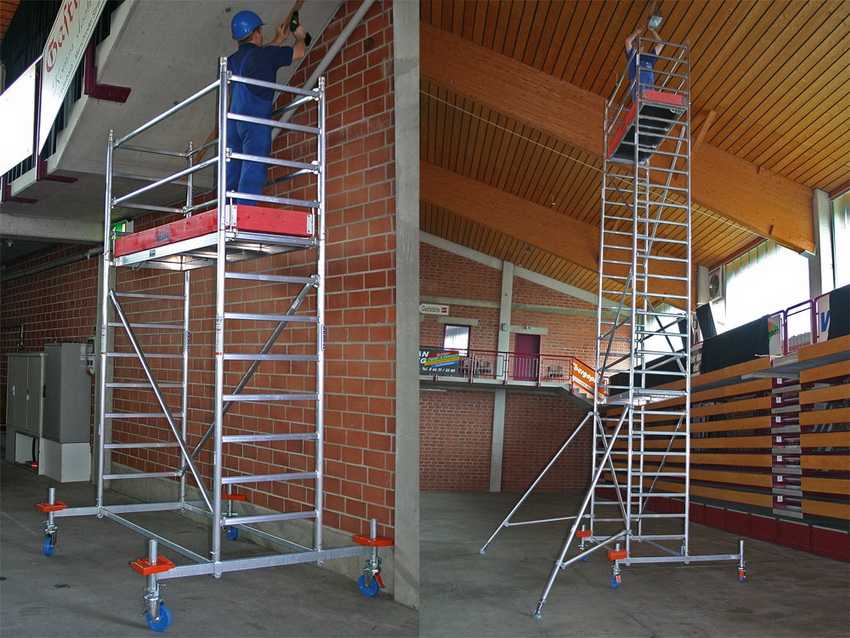

Виды строительных лесов: передвижные леса на колесах
Самым выгодным вариантом для выполнения быстрого ремонта являются строительные леса тура, которые считаются разновидностью рамной установки. Конструкция характеризуется прочностью и легкостью в сборке. Мобильность установке придают колеса, расположенные у основания вертикальных опор. Весомым достоинством вышки-туры является наличие домкрата в конструкции устройства. Высота изделия не превышает 20 м. Грузоподъемность установки составляет 300 кг/м².
Для выполнения ремонтных работ небольших масштабов очень удобный вариант — передвижные леса.
Конструкция изготавливается преимущественно из алюминия, что придает ей легкость и удобство в перемещении. Реже можно встретить стальные туры, обладающие высокой прочностью и надежностью, но характеризующиеся сниженной мобильностью по причине большого веса.
Вышки-туры активно используются при монтаже кондиционеров, освещения, видеонаблюдения, баннеров, бигбордов, карнизов, отделке стен и балконов, ремонте водостоков и крыш. Существует два типа конструкции: неразборные телескопические и разборные. В первом варианте предусмотрен специальный механизм, благодаря которому тура выдвигается на необходимую высоту. Такой тип используется внутри помещения.
Для наружных отделочных или ремонтных работ применяются разборные вышки, имеющие более сложную конструкцию с опорами и диагональными связями. Каждая последующая секция встраивается в опоры нижнего модуля на втулках, в результате получается габаритная конструкция. При высоте установки 1,3 м конструкция укомплектовывается перилами и бортами. Сегодня можно взять вышку в аренду или купить строительные леса, цена которых находится в пределах 150-200 руб./м².
Мобильные леса позволяют устанавливать их в любом удобном месте.
Виды строительных лесов на колесах следует применять в тех случаях, когда понадобится часто менять местоположение установки. Для фиксации конструкции на месте используются специальные тормозные винты.
Характеристики
Среди основных характеристик являются линейные размеры трубчатых лесов и расчетная нагрузка на один квадратный метр. Разработчики при проектировании лесов опираются на технические условия изложенные в ГОСТ 27321-87, а иногда крупные предприятия сами разрабатывают технические условия на основе выше названного стандарта или коротко ТУ, по которым и работают. Отдельные модели данного оборудования могут иметь показатели высоты и нагрузки превышающие указанные. Габаритные размеры по высоте, стандарт до 100м Высота яруса 2м Размер между стойками вдоль лесов 2; 2,5; 3м Ширина прохода (размер между стойками перпендикулярно стене) от 1 до 1,65м Допустимая нагрузка стандарт от 50 до 500 кг/кв.м.
Комплектующие детали
Леса имеют примерно одинаковый набор деталей, большинство из которых делают из стальных труб, а вспомогательные из тонкостенных стальных трубок диаметром 25мм. При производстве детали подвергаются механической обработке, а соединение труб при формировании отдельных узлов и конструкций осуществляется электрической или газовой сваркой. В состав комплекта обычно входят следующие детали: стойки, связи, башмаки, ограждения, ригели, анкерные крепления, лестницы, щиты настила, узлы крепления (хомуты, клинья)
Эскиз рамы сваренной из труб
Фото комплекта деталей штыревых трубчатых лесов
Установка
Установка и монтаж всех типов трубчатых лесов одинаков и начинается с планировки площадки на которой их будут собирать. Под каждую стойку укладываются подкладочные доски и опорные башмаки в которые ставят опоры скрепляемые друг с другом горизонтальными и диагональными связями. Каждый ярус, начиная с первого, обустраивается деревянным настилом, а для подъема наверх устанавливаются между этажами лестницы с крючковыми захватами.

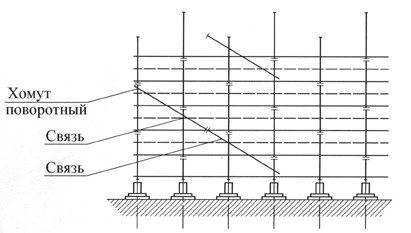

Схема установки трубчатых хомутовых лесов
На сколько лет рассчитаны металлические мостки
Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.
Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.
Подготовительный этап
Перед тем как приступить к монтажу руководством организации, ведущей работы на объекте, назначается лицо, ответственное за производство работ, которое должно обладать специальными знаниями и навыками. Именно под его контролем будет проходить процесс установки.
Ответственный производитель работ обязан:
- изучить конструкцию строительных лесов и особенности места их установки;
- произвести приемку комплекта оборудования со склада, проверить его комплектность и исправность;
- разработать схему установки лесов для обслуживаемого объекта;
- убедиться в наличии у монтажников допусков, которые разрешают им проводить работы на высоте;
- провести инструктаж монтажников по технике безопасности, а также ознакомить их с устройством конкретной модели лесов и схемой сборки.
На этапе предварительных работ также необходимо:
установить временные защитные ограждения вдоль границы опасной зоны, размеры которой рассчитываются согласно СНиП 12-03-2001 «Техника безопасности в строительстве» Ч.1 «Общие требования» и СНиП 12- 04-2002 «Техника безопасности в строительстве» Ч.2 «Строительное производство». Так, для лесов высотой 30 метров ширина опасной зоны должна составлять не менее 7 метров
Если на леса навешивается защитная сетка, разрешается не обозначать границы опасной зоны;
вывесить знаки, предупреждающие о ведении высотных работ, руководствуясь требованиями ГОСТ 12.4.026, а также знаки с указанием схем перемещения рабочих, размещения грузов и максимально допустимой нагрузки;
доставить к месту установки полностью проверенный и исправный комплект строительных лесов;
установить и проверить исправность оборудования, необходимого для сборки лесов (крышевой кран, электролебедку и др.) – при этом важно следовать рекомендациям производителя грузоподъемных механизмов;
провести проверку страховочных поясов и заменить неисправные, если таковые имеются;
подготовить площадку для установки вспомогательной конструкции.
Это интересно: Как выбрать перфоратор для дома
Хомутовый и рамный тип строительных лесов — применение
Строительные леса имеют множество применений — сооружение зданий, реконструкция, ремонтно-восстановительные работы. Установки гарантируют безопасную и удобную работу. Должным образом возведенные и обслуживаемые конструкции обеспечивают работникам безопасный доступ к рабочим местам, ровные и устойчивые рабочие площадки, а также временное хранилище инструментов и материалов для выполнения неотложных задач.
Аренда строительных лесов (хомутовый и рамный тип) Москве и Московской области необходима в таких случаях:
- Возведение и сооружение зданий, объектов;
- Оштукатуривание, покраска внутренних и внешних поверхностей постройки;
- Реставрационные работы, реконструкции.
При установке систем (хомутовый и рамный тип) на участке существуют строгие правила, которые необходимо соблюдать постоянно для обеспечения максимальной безопасности своего персонала. Не только для монтажников, но и для поставщиков строительных лесов существуют строгие правила. В зависимости от выполняемой на них работы и грузоподъёмности различные подмости делятся на тяжелые, средние и легкие. Это основано на следующих моментах:
- Для штукатурных работ, покраски, электромонтажных работ и других легких действий следует использовать легкие конструкции, а нагрузка на стойку не должна превышать 225кг.
- При выполнении общепромышленных работ и технического обслуживания в строительства, обязательно нужна дополнительная поддержка системы лесов, а нагрузка не должна превышать 450кг на пролёт.
- Для обслуживания предприятий и заводов тяжёлой промышленности, нефтегазовой отрасли следует использовать только тяжелые леса, а предельная нагрузка для каждого пролета не должна превышать 675кг.
Леса строительные
Развитие обычно происходит в различных сферах жизни человека. Это можно сказать и про такую деятельность, как строительство. Возведение зданий и сооружений, как известно, невозможно осуществлять без строительных лесов.
Многие считают, что современные конструкции такие же, как и несколько десятков лет назад. Конечно, это не так. Если раньше строительные леса являлись одноразовыми сооружениями, а для их изготовления использовались бревна и доски, то сегодня ситуация обстоит совсем иная.
Рамные строительные леса
Они представляют собой конструкции многоразового пользования, поскольку для их изготовления применяют металл. Рамные строительные леса можно сколько угодно разбирать и собирать. В плане конструктивного исполнения они довольно просты, что в основном и обеспечивает им большой срок службы. Строительные леса рамного типа востребованы прежде всего при выполнении отделочных и монтажных работ на высоте, не превышающей 100 м. Для таких конструкций характерна оперативность сборки и разборки. Рамные строительные леса способны выдерживать нагрузку до 200 кг на 1 м, благодаря чему в одном месте может работать сразу два человека.
Вышки-туры
Это строительные леса сборно-разборного типа, внешне напоминающие обычную башню. Они незаменимы при обработке высоких потолков и выполнении фасадных работ. Вышки-туры оборудованы специальными колесными опорами, благодаря которым конструкции можно удобно и легко передвигать в нужное место.
Хомутовые строительные леса
Их главная сфера применения — это возведение и реконструкция нестандартных архитектурных сооружений. К таким постройкам относятся, например, церкви, храмы, театры, башни и другие исторические здания.
Особенности выбора строительных лесов
При выборе строительных лесов учитываются прежде всего высота, на которой планируется работать, и предполагаемая нагрузка. Что касается стоимости конструкций, то она определяется параметрами фасада сооружения, такими как рельеф, высота, длина и прочие. Цена на строительные леса также зависит от их площади и количества конструктивных элементов, из которых они состоят. Имеется ввиду число ригелей, стоек, лестниц, горизонтальных и вертикальных связей, рам и других компонентов конструкций. В качестве дополнительных элементов строительных лесов могут выступать молниезащита, опоры (винтовые, колесные), металлические настилы и так далее Как видно, строительные леса — это незаменимая составляющая любого строительства или реконструкции здания, особенно если выполняются фасадные работы. С течением времени такие конструкции становятся более надежными и удобными в использовании, что, конечно, не может не радовать!
