Как подключить варочную панель к однофазной и трехфазной сети

От чего зависит выбор автомата для электроприборов

Есть несколько характеристик, которые учитывают при выборе автомата.

Количество полюсов автомата

Для однофазной сети 220 В есть одно- и двухполюсные автоматы. К первому виду подключают один фазный проводник, ко второму — фазу и ноль.

Однополюсные автоматы ставят на:

  • розеточные группы в помещениях с обычными условиями эксплуатации;
  • цепи внутреннего освещения в 220 Вольт.

Для трехфазных сетей в 380 В различают 3-х и 4-х полюсные автоматические выключатели, которые ставят на линии с подведенными 3-мя фазами.

К примеру, для:

  • духового шкафа;
  • некоторых моделей варочных панелей;
  • электроплит.

Для другой техники хватает 2-х полюсных устройств, которые обязательно должны иметь нейтраль и фазу.

Устанавливают такой защитный автомат, который срабатывает в результате превышения значений тока больше, чем может выдержать проводка. Номинал устройства должен быть меньше, чем максимальный ток, который способен вынести электрический кабель.

При выборе автомата нужно учитывать количество полюсов, номинальный ток, класс срабатывания и отключающая способность

Номинальный ток

Он подбирается с учетом материала и сечения кабеля, а также общей мощности всех приборов, которые запитываются через цепь. Лучше, если ток номинала смещен в сторону токов потребления до ближнего большого стандарта. Опасно как его завышение, так и занижение. В первом случае при перегреве проводки устройство не выполнит свои обязанности, во втором — начнет чересчур часто срабатывать.

Класс срабатывания

Это характеристика, которая отражает величину возможного короткого скачка линейного тока при работающем автомате. Автоматы «С» выдерживают колебания 5-10 значений от номинала. В быту они наиболее распространены, относятся к универсальным. Устройства класса «В» размыкают линии тогда, когда отношение тока цепи к номиналу не больше 3-5 значений. Их устанавливают при подключении приборов с наименьшими пусковыми нагрузками. Автоматы «D» класса устанавливают в качестве вводных либо при подключении приборов с большими пусковыми токами.

Отключающая способность (кА)

Показатель, который характеризует предел работоспособности и выдержки автомата при коротком замыкании.

В квартирах устанавливают приборы с отключающей способностью 6 кА, на дачах — 4.5 кА, в домах, близко расположенных к подстанции — на 10 кА.

Если данное требование будет проигнорировано, может произойти пожар. Особенно это касается домов, провода в которых еще старые алюминиевые.

Согласно СП31-110-2003 для питания этого кухонного оборудования выделяют отдельную линию. Обязательно предусматривают защиту от токов утечки. Ниже указано, какие автоматы на варочную панель рекомендуется установить.

Таблица рекомендуемых параметров

Мощность варочной панелиТип проводаНоминал автомата
до 3.5 кВтВВГнГ 3*2.516А
до 5.5 кВтВВГнГ 3*425А
до 7.2 кВтВВГнГ 3*632А
до 8.2 кВтВВГнГ 3*1040А

При установке модели большой мощности, к примеру 6600 Ватт, сразу советуют использовать 3-жильный провод сечением от 6 мм2 и автомат в 32 А. Если невозможно проложить провод нужного сечения, придется не допускать полную нагрузку на панель и контролировать включение конфорок.

Требования к месту монтажа варочной панели

Прежде чем приобрести индукционную панель, потенциальный покупатель должен определить место, где она будет размещена. Недалеко от выбранной зоны необходимо установить розетку, для чего придется проложить отдельную линию и подключить ее к устройству защитного заземления (УЗО). Также при выборе места необходимо учесть следующие требования.

  1. Панель должна размещаться на ровной поверхности без каких-либо перекосов. Наиболее популярное место установки — над духовкой, но с соблюдением рекомендаций производителя.
  1. Вокруг панели должно быть достаточно места для вентиляции, поскольку перегрев прибора может привести к выходу его из строя. При этом индукционную поверхность располагают на расстоянии не менее 75 см от вытяжки. Также нужно обеспечить зазор в несколько сантиметров между задней стенкой плиты и вертикальными поверхностями (стена и пр.).
  2. Не следует размещать варочную панель непосредственно над посудомоечной машиной.

Схемы и способы подключения плиты

При отсутствии комплектации электроплиты электрокабелем питания потребуется его самостоятельное подведение, для чего осуществляется снятие задней защитной крышки кухонного оборудования, закрепленной на болтах.

При этом возможно однофазное (220 В), двухфазное или трехфазное (380 В)подключение. Для нахождения подключенного к фазе провода применяется электротестер, позволяющий прозвонить сеть.

Маркировка клеммных зажимов у плиты:

  • L – фазы;
  • N – нуль;
  • И заземление, отмеченное спецзнаком РЕ.

При отсутствии перемычек между клеммами для однофазного и двухфазного подсоединения они изготавливаются из небольших кабельных отрезков.

Подключение к однофазной сети:

Расположение контактов в электроплите для включения провода – под защитной панелью.

Выбирается трехжильный кабель: 1 жила – фазный провод кофейный, серый или черный, 2 – ноль синего или голубого цвета, 3 – желто-зеленое заземление.

У электроплиты соединительных контактов больше

Обращая внимание на маркировку выводов, производится подведение кабеля. При наличии нескольких выводов «L» и 1-ой фазы в однофазной сети используют перемычки, укомплектованные с электроплитой

При наличии нескольких выводов «L» и 1-ой фазы в однофазной сети используют перемычки, укомплектованные с электроплитой.

Первоначально производится подведение заземления к выводу «РЕ», а после нуля к «N». При наличии нескольких выводов, применяют перемычку для соединения проводов между собой и к одному из выводов осуществляется подсоединение провода голубого окраса.

Подключение фазы осуществляется в последнюю очередь – соединение перемычкой всех выводов с маркировкой «L» и после подключения фазного провода.

Подключение к двухфазной сети:

  1. Встречается редко и желательно использование четырехжильного кабеля: 2 жилы для фаз, другие 2-е – ноль и заземление.
  2. Сначала производится подсоединение заземления.
  3. После с использованием перемычки для нулевых выводов осуществляется подключение ноля.
  4. При наличии в электроплите трех фаз, осуществляется соединение перемычкой двух из них и подсоединение к одному из выходов первой фазы, а оставшаяся станет вторым фазным проводом.

Подключение к трехфазной сети:

  1. Потребуется пятижильный кабель: три жилы под фазы, другие две – заземление и ноль.
  2. Первоначально осуществляется подключение заземления и нуля, при наличии нескольких нулевых выводов они предварительно замыкаются перемычкой.
  3. К трем фазным выводам по отдельности производится подключение каждой фазы.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Частые ошибки при подключении

При самостоятельном подключении плиты возможны различные ошибки и просчеты. Нередко они вызывают сбои в работе оборудования или приводят к воспламенениям. Чтобы исключить их, следует учитывать такие требования:

  1. Категорически запрещено использовать простую вилку и розетку в 16 А для индукционных панелей мощностью от 3,5 кВт.
  2. Если сечение кабеля составляет 2,5 мм, его нельзя использовать для плит мощностью от 7 кВт.
  3. При отсутствии фазной перемычки на одной из клемм часть конфорок перестанет функционировать, или плита не включится.

Нередко пользователи жалуются на странную работу варочной панели, утверждая, что она произвольно включается и выключается. Подобная проблема возникает не из-за ошибочного подключения проводов, а по причине срабатывания защиты от детей. Такая функция присутствует на большинстве современных плит и запускается при хаотичном нажатии клавиш управления. Кроме того, в продаже доступны приборы с опцией распознавания посуды — если на конфорке отсутствует кухонная утварь, она не запустится.

Если во время запуска плиты срабатывает только половина конфорок, а другие демонстрируют остаточное тепло, возможно, были допущены ошибки при подключении. Такое явление возникает при однофазном подключении трехфазных систем. Панель автоматически ограничивает подачу тока.

Подключить индукционную варочную плиту в квартире или частном доме несложно. Однако такой процесс требует от каждого пользователя повышенного внимания и ответственности. Перед началом работ следует учесть ряд факторов, включая мощность сети, число фаз и параметры проводов, проложенных между плитой и распределительным щитком.

Схемы подключения варочных панелей: выбор моделей плиты

Современные модели плит, которые интегрируются в столешницу, чаще всего имеют совместимость со всеми типами фаз. В России существует два строго определенных стандарта сетей:

  • однофазная – 220 В;
  • трехфазная – 380 В.

Отдельно следует сказать, что в некоторых домах сеть на 220 В может иметь две фазы. Перед началом работы по подключению варочной поверхности необходимо изучить особенности каждого вида сети, чтобы понимать нюансы работы. Каждый тип системы имеет свои характерные отличия.

Однофазная. Чаще всего такой вариант сети можно встретить в жилых сооружениях, которые были построены достаточно давно. Однофазные сети подразделяются на два типа: двухпроводные и трехпроводные. В домах старого образца однофазные системы имеют напряжение 220 В.

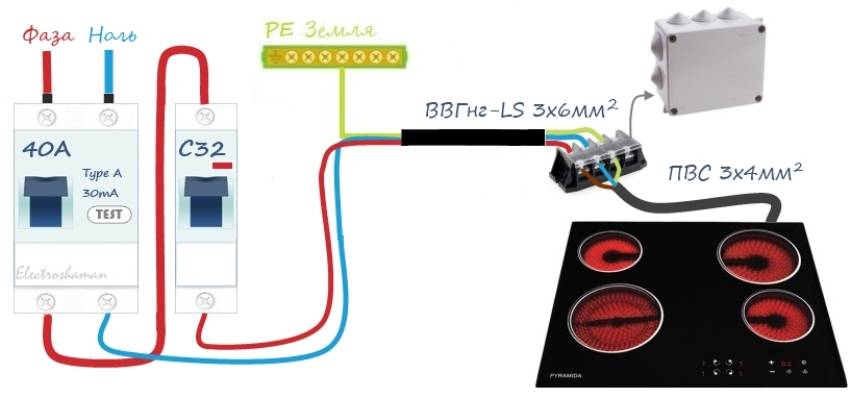

Схема подключение варочной поверхности с помощью клеммника

В первую очередь необходимо разобраться с двухпроводной сетью. Стоит отметить, что ее отличительной особенностью являются провода одного цвета. Обнаружение фазы в этом случае производится посредством использования пробника (отвертки, оснащенной светодиодом) или специального тестера.

Трехпроводные однофазные сети включают в себя разноцветные провода. Определенной электрической линии соответствуют следующие оттенки:

  • фаза – красный, коричневый;
  • ноль – синий, голубой;
  • земля – желто-зеленый.

Однофазная схема включения является довольно распространенной. В редких случаях такая сеть может иметь провода одного цвета. В такой ситуации рекомендуется воспользоваться тестером, который позволит более точно определить назначение каждого провода.

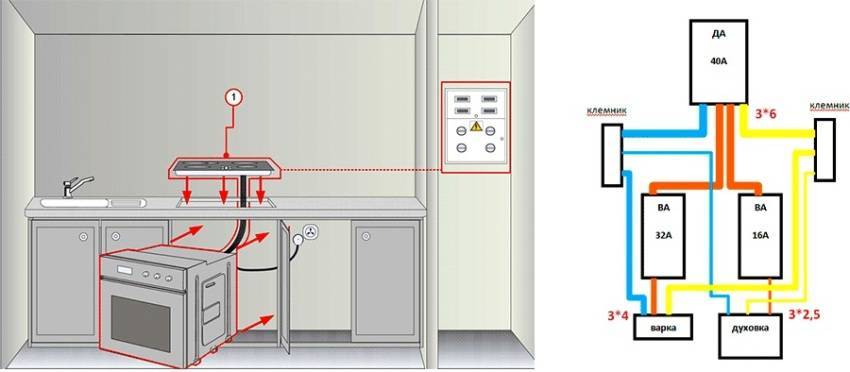

Схема подключения варочной плиты и духовки

Двухфазная сеть, которая имеет стандартное напряжение 220 В, встречается крайне редко. Как правило, такую коммуникацию можно увидеть в новостройках. Для обозначения фазы в этом случае применяется черный цвет (реже – коричневый). Ноль имеет привычный синий оттенок, земля определяется желто-зеленым проводом.

Последняя схема подключения – трехфазная. В такой системе ноль и земля имеют стандартные расцветки. В свою очередь, провод, соответствующий фазе, может обозначаться желтым, красным или зеленым цветом.

Виды вилок

Средняя потребляемая мощность электрических плит и варочных поверхностей составляет 7-8 кВт, что соответствует току 32–38 А. По этой причине стандартная вилка для подключения других электроприборов здесь не подходит, она рассчитана на ток 16–25 А. Кроме того, силовая вилка для подключения плиты поддерживает кабели и провода большого сечения — 4–6 мм².

Существует несколько разновидностей бытовых розеток и вилок, соответствующих этим требованиям. Для подключения электрической плиты и варочной панели используют разъем РШ/ВШ–32А. Такая связка изготавливается как для подключения к однофазной сети 220В, так и для использования двух- и трехфазных сетей.

Если в комплекте вилки и розетки нет, их докупают самостоятельно. Чтобы понять, какая вилка у варочной панели, изучите инструкцию к прибору и проконсультируйтесь с электриками, обслуживающими ваш дом.

В продаже встречаются вилки для электроплит двух цветов: черные (из карболита) и белые (из пластика). Белые, как правило, более качественные и отличаются повышенной износоустойчивостью, но они дороже. По конструкции оба вида не отличаются друг от друга и подключаются одинаково.

Какую розетку выбрать

Розетку для варочной панели и/или духового шкафа выбирают в зависимости от характеристик прибора. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными, имеют мощность от 3,5 до 10 кВт.

Розетки для плит бывают скрытые, накладные и комбинированные:

  1. Скрытая установка предполагает монтаж подрозетника в углубление в стене. Таким образом, рабочая поверхность отвода закрыта и защищена от попадания влаги.
  2. Накладные розетки устанавливают поверх отводов. В этом случае конструкция выпирает над поверхностью стены и не защищена от попадания влаги и грязи.
  3. Комбинированные розетки — те же скрытые, но дополнительно защищенные специальной крышкой. В этом случае контакты закрыты от воздействия любых внешних факторов.

Первый и третий виды подходят для стен из бетона и кирпича, второй — для деревянных стен.

Что нужно знать

  • Для подключения варочной панели монтируется отдельная линия внутри квартиры (помещения). Присоединять к этой цепи другие эл/приборы (параллельно) нельзя.
  • Целесообразно проложить отдельный кабель (многожильный провод) от силового щита. В этом случае панель будет полностью «развязана» с общей эл/проводкой. Иногда допускается подключать прибор к уже имеющейся линии, хотя это и нежелательно. Почему?

Во-первых, придется учесть степень изношенности и сечение жил проводов — в этом вам . Варочная панель – устройство, отличающееся повышенной эл/мощностью. Эту характеристику необходимо уточнять в его паспорте. Для того чтобы проводка гарантированно выдержала, ее «квадратура» должна быть рассчитана на нагрузку, превышающую расчетную не менее чем в 2 раза.

На заметку!

Чтобы выяснить, какого сечения провода заведены в квартиру, не нужно что-то разбирать и смотреть. Например, снимать с выключателя света переднюю панель (крышку). Кстати, наиболее распространенная ошибка, когда хозяин таким способом определяет характеристики эл/цепи. Дело в том, что в дом может заводиться провод с жилами одного сечения, а к выключателю (розетке) от клеммной коробки подходить другого (такое бывает довольно часто). Нужно посмотреть, какой «квадратуры» провода, отходящие от счетчика – тогда ошибки точно не будет.

Во-вторых, в доме есть и другие приборы, которые могут работать одновременно с панелью. Следовательно, речь уже идет о суммарной мощности. Предусмотреть все особенности эксплуатации техники, случайности, непредвиденные обстоятельства невозможно, тем более на перспективу. Например, приобретение еще какого-нибудь эл/ прибора. Это дополнительный аргумент в пользу прокладки отдельного кабеля.

*В скобках указана ориентировочная мощность панели (кВт).

В цепь в обязательном порядке включаются устройства (причем отдельные, не задействованные в других линиях): УЗО и автомат защиты. Номинал выбирается в соответствие с величиной потребляемого тока, умноженной на 1,5.

Возможные проблемы и советы профессионалов

Самая распространенная ошибка при самостоятельном подключении – неправильное положение фазных перемычек или их отсутствие. В случае этой ошибки будут работать только две конфорки из четырех (однофазное включение трехфазного устройства). Одной из часто встречающихся причин повреждения варочной панели и внутренней проводки является позднее срабатывание защитных устройств при превышении допустимого тока вследствие перегрузки или короткого замыкания. Регламентированное ПУЭ время срабатывания защиты 0,4 секунды по статистике выдерживается далеко не всегда. Чаще всего это является результатом использования дешевых нелицензионных устройств защитного отключения и дифференциальных автоматов китайского производства. Особенно опасно покупать УЗО и дифференциальные автоматы у случайных людей.

При «перекосе фаз» в результате неравномерной нагрузки на нулевом проводе возможно появление напряжения величиной до 110V относительно потенциала заземления. По этой причине для надежного отключения варочной панели при возникновении нештатной ситуации нужно устанавливать рекомендованный производителем двухполюсный автомат (при срабатывании он разрывает и фазный и нулевой провод).

По причине некорректной работы защитного сетевого оборудования при коротком замыкании в варочной панели, в силовом кабеле или в розетке часто повреждается внутренняя проводка или выходит из строя сама варочная панель. Защитные автоматы старого типа (тепловые) не обеспечивают необходимого времени срабатывания (быстродействия). В соответствии с требованиями ПУЭ для подключения индукционных варочных панелей рекомендуется использовать УЗО и дифференциальные автоматы (дифференциальные реле) с такими параметрами:

  • для подключения к однофазной сети: автомат на 32А или УЗО на 40A и дифференциальный автомат на 30мА;
  • для подключения к трёхфазной сети: автомат на 16А или УЗО на 25A и дифференциальный автомат на 30мА.

При нарушении контакта в розетке возникает искрение или электрическая дуга, которые приводят к сильному нагреву. Для недопущения этих ситуаций при планировании места для установки розетки необходимо учитывать следующие моменты:

  • контактные ламели розетки должны надежно контактировать со штырями электрической вилки;
  • количество контактов в розетке должно быть не меньше количества жил на проводе;
  • после установки розетку необходимо надежно закрепить;
  • розетку нужно устанавливать на негорючую поверхность, если это требование выполнить невозможно, под розетку подкладывают прослойку из асбеста или специальную прокладку из негорючего материала;
  • нельзя устанавливать розетки рядом с рукомойниками, чтобы при мытье рук в них не попали брызги воды;
  • после окончания монтажа перед первым включением варочной панели разводку кабеля от вводного щитка до розетки необходимо прозвонить тестером.

При возникновении неисправности после включения или в процессе работы на экране сервисного процессора высвечивается инженерный код и звучит аварийный зуммер. При неоднократной выдаче кода необходимо обратиться по телефону в сервисный центр. Промедление грозит распространением неисправности на другие узлы и делали, что может резко увеличить объем работы и стоимость ремонта. Никогда не покупайте варочную панель или аксессуары к ней у случайных людей.

Кроме приобретения некомплектного изделия за очень большие деньги, в этой ситуации можно в лучшем случае получить некомплектную модель (без крепежа, шнуров, винтов и шурупов), контрабандный товар без официального гарантийного талона или хорошо замаскированную варочную плиту БУ, которую отремонтировали в кустарных условиях. Без официально оформленного талона с отметкой даты продажи и печати магазина сервисный центр бесплатный гарантийный ремонт не производит.

О том, как правильно подключить варочную панель к электросети, смотрите в следующем видео.

Заключительная часть

Как вы видите, в самостоятельном подключении электрической варочной панели к сетям электроснабжения нет ничего сложного. Обладая минимальными познаниями в области электромонтажных работ и имея необходимый инструмент, любой владелец устройства способен справиться с этой задачей. Конечно, прокладка отдельной линии питания прибора и установка оборудования в распределительный щиток потребует более высокой квалификации, но в новых домах в этом не будет необходимости. В старых же постройках необходимо будет прокладывать отдельную линию или менять внутреннюю проводку целиком.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

через гильзы ГМЛ

через монтажную коробку КлК-5С

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Подключение варочной панели к электросети

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными.

Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции.

Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Подключение варочной панели к электросети

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

Индукционная варочная панель в столешнице. Подключение варочной панели к сети

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты.

Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе.

Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:. Электрический кабель для подключения встраиваемой варочной поверхности к сети. Электрический кабель для подключения встраиваемой варочной поверхности к сети

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.

Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам.

Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства

Оба эти варианта подходят для подключения варочного устройства.

Врезка варочной панели в столешницу

Отличается ли тумба под варочную поверхность от других секций кухонного гарнитура? Да, основное отличие — размещение корпусной планки не у задней стенки, а по центру короба. Плюс к тому, расположение у планки горизонтальное, а не вертикальное, со смещением от верхней кромки на 10 мм. Размеры секции вполне стандартные: 600х600, глубина общая. И все же конкретная модель панели должна быть известна еще на этапе проектирования гарнитура: некоторые из них имеют весьма нестандартные размеры.

Будем исходить из того, что столешница уже выровнена и закреплена, а под фартук наклеен плинтус. Подавляющее большинство техники снабжается схемами разметки или накладным шаблоном. Переносим разметку на лицевую часть столешницы, проверяем соответствие размеров и отступов, затем наводим линии реза шилом. Будет ошибкой вести разметку на тыльной стороне столешницы — при выпиливании в таком положении будет вырываться часть лицевого покрытия.

В подготовленную нишу примеряем панель. Не заходит под своим весом — не прикладываем усилий, а смотрим, какое место не пускает, и дорабатываем рашпилем. Панель должна входить свободно, желательно чтобы и в плотно прижатом положении она сохраняла небольшую подвижность для выравнивания. Обрезную кромку нужно обработать средней шкуркой и густо обмазать силиконовым герметиком, чтобы ДСП не тянула влагу.

После полного высыхания клеим по периметру уплотнительную ленту из комплекта. Если ее нет — наносим в 1–2 мм от края тонкий жгутик прозрачного силикона. Ждем его подсыхания около 10 минут и вставляем панель, ее нужно с силой придавить, чтобы силикон нужным образом деформировался. Дело за малым — выровнять варочную панель визуально по фартуку, кромке и рисунку, затем закрепить ее с изнаночной стороны штатными «лапками».

Подключение индукционной варочной поверхности в щитке

Варочная панель и духовой шкаф подключается только через УЗО и диффузный автомат или же дифференциальный автомат с током утечки 30 мА. Нельзя подключать варочные панели через обычный автомат с тепловым расцепителем.

Если кабель уже проложен, но имеет меньшее сечение, чем это необходимо для мощности вашей варочной панели, а вы не желаете прокладывать его заново, есть выход. Можно в ущерб мощности панели выполнить следующее – установить в щитке выключатель согласно номинального сечения кабеля. При этом плита не будет работать на всю и в ней нельзя включать одновременно все конфорки.

Как подключают варочную панель?

  • В щитке фазный провод кабеля (обычно бывает коричневым или серым, реже других цветов) подводят к нижней клемме автомата с цифрой 2.
  • Синяя (нулевая жила) подключается к нижней клемме, с маркировкой N.
  • Желто-зеленая жила, которая является защитным заземлением, подсоединяют к аналогичной, находящейся отдельно.

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

  1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
  2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
  3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
  4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
  5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

  1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
  2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
  3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
  4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству. Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
