Подключение дифавтомата: выбор, схемы подкючения

Конструктивные особенности дифференциальных автоматов

Как уже было сказано, установка в сеть дифавтомата позволяет обеспечить защиту от утечек электротока, перегрузок и сверхтоков КЗ. Этот прибор является комбинированным, и в его состав входят две основных составляющих:

Защитный автомат с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при появлении нагрузки, превышающей расчетную. АВ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают – однофазную или трёхфазную.

Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальном функционировании сети воздействуют магнитные потоки одинаковой силы, не давая разъединить линию. При возникновении утечки (ухода электричества в землю) равномерность потоков нарушается, в результате чего происходит переключение реле с обесточиванием линии.

Кроме АВ и УЗО, автомат имеет в своем составе дифференциальный трансформатор, а также электронный элемент усиления.

Коммутационные приборы отключения нагрузки

Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.

Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.

Автоматические выключатели – модифицированные «пробки»

Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.

Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.

Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку (+)

В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.

Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.

Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.

УЗО – устройства автоматической защиты

Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.

Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка (+)

На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.

Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.

УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.

Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.

Дифференциальный автомат – максимальная защита

Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».

Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.

Таким образом, он сразу выполняет три главные функции:

защищает от токов утечки;
предотвращает перегрузку линии;
моментально срабатывает при коротком замыкании.

Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.

Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ (+)

В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.

Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.

С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.

Характеристики устройства

Перед тем как подключить дифференциальный автомат, необходимо его правильно подобрать. Так как изделие объединяет в себе 2 других устройства, то и характеризуется оно параметрами обоих модулей. Наиболее важные из них :

Максимальный ток. Обозначает наибольшее значение, которое может пропускать через себя автомат без ухудшения характеристик. Его величина подбирается в зависимости от мощности и подключаемой нагрузки. На розеточные группы обычно устанавливаются модули на 16А, а на осветительные 10А.
Тип расцепителя. Обозначается латинскими буквами и характеризуется времятоковой характеристикой, то есть во сколько раз должен быть превышен номинал тока.
Рабочее напряжение. Осуществить подключение дифференциального автомата возможно в однофазной и трёхфазной сети. Для сети 220 В предназначены устройства с 3 винтовыми клеммами, а 380 В — четырьмя.
Ток уставки. Определяется минимальным значением тока утечки. В бытовых помещениях используются номиналы на 10 и 30 мА.
Класс дифференциального реле. Показывает, на какую форму сигнала реагирует модуль. Это может быть переменный, постоянный или пульсирующий ток с различным временем выдержки отключения. Выбор нужного класса происходит по типу нагрузки. В частных домах и квартирах используются автоматы A класса, для осветительных приборов AC.
Ток отключения. Характеризуется величиной, при достижении которой происходит срабатывание устройства. Наиболее распространёнными являются автоматы, рассчитанные на 6000 А.
Степень токоограничения. Существуют 3 класса, обозначающих время обесточивания нагрузки устройства при возникновении аварийной величины тока. Самым быстрым является третий класс.
Температурный режим использования. Обычно он находится в интервале от -5 С до +40 С.
Вид исполнения. При производстве дифавтоматов используются 2 типа устройств — электромеханические и электронные. Принципиальная разница между ними заключается в том, что первые могут отключать нулевой провод, а вторые — требуют для своей работы источник питания, но имеют меньшие габариты.

Отличие электромеханического УЗО с 2 и 4 обмотками от электронного

Посмотрите на картинке изображение структурных схем двух типов УЗО — электромеханического и электронного. Они похожи между собой, но в схеме электронного прибора есть дополнительный элемент – треугольник с буквой «А» — усилитель. Как видно из названия, отличие этих приборов в конструкции. В электромеханических внутри находятся реле и трансформатор с двумя, а в трёхфазных устройствах — четырьмя обмотками. При исправной изоляции суммарный ток и напряжение в выходной обмотке равны 0. В случае повреждения на ней появляется напряжение, достаточное для срабатывания защиты.

В электронных устройствах внутри электронная схема с усилителем. Такие приборы дешевле и у них выше чувствительность. Недостаток этой конструкции в необходимости обеспечивать питание этой схемы, которое она получает от сети. При обрыве нулевого провода напряжение для питания электроприборов отсутствует, но есть в фазном проводе относительно заземлённых конструкций. При прикосновении к нему человек попадает под воздействие высокого напряжения, а УЗО не сработает из-за отсутствия питания электронной схемы.

Поэтому электромеханическое реле обеспечивает более надёжную защиту.

УЗО без блока питания, и с блоком питания

Выбор УЗО

Итак, что выбрать? Монтаж УЗО + автомат или дифавтомат? Первый вариант дешевле, а второй занимает меньше места в электрощитовой. В пользу первого варианта есть еще одно преимущество. При выходе из строя одного из устройств замена будет дешевле. Для корректной защиты вашей электросети, необходимо правильно подобрать параметры защитных устройств. Рассмотрим чем они отличаются, и что именно вам подойдет.

Подбор по параметрам

По чувствительности УЗО делят на два типа:

защищают от удара током;
противопожарные.

У первого типа устанавливается значение тока, учитывая, что опасным для человека является ток в 50 мА.

Выбор также зависит от помещения, в котором используется устройство защиты.

Выбираем из двух типов:

На 10 мА, если помещение с повышенной влажностью (ванна, кухня, бассейн, санузел), для подключения стиральных машин и бойлеров.
На 30 мА, если в помещении нормальные условия.

Противопожарный тип УЗО по значению тока делится на:

100 мА;
200 мА;
300 мА.

Подбор по типу

Определяемся со вторым параметром. По роду утечки тока разделяются на такие классы:

АС — переменный ток. Подходит для квартиры, к ним можно подключать: теплые электрические полы, холодильники и морозильные камеры, бойлеры, электронагревательные приборы.
А — для переменного и выпрямленного (пульсирующего) тока. Подходит для приборов имеющие импульсные блоки питания или выпрямители. Это телевизоры, компьютеры, микроволновки, посудомоечные и стиральные машины.
В — подходят для любого тока, но в доме не применяются.

Также обращаем внимание на время задержки до отключения. Для дома и квартиры подойдет без задержки

Время срабатывания от 2 мс до 3 мс.

Если вы определились с выбором защитных устройств, то переходим к их подключению в сеть.

Подключение дифавтомата

Осуществляя подключение дифференциального автомата согласно выбранной схеме, соблюдайте главное правило: подсоединяйте к устройству нулевой и фазный провод конкретной электрической цепи, защиту которой будет осуществлять автомат выключения дифференциального тока. Запрещается соединение общей шиной нулевых проводов электрической цепи с нулевой жилой автомата. Нарушение требования повлечёт отключение защитного устройства, вызванное различной величиной протекающих по проводам токов.

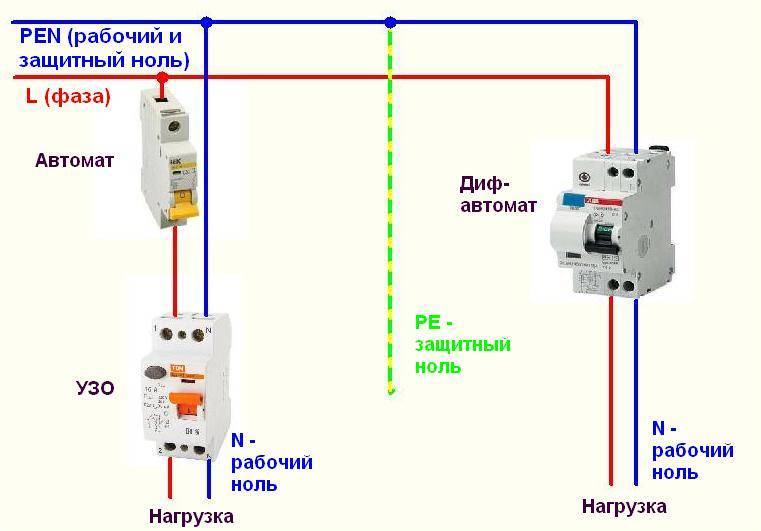

Схема для однофазной сети (220 в)

Можно обеспечить надёжную и удобную защиту однофазной сети напряжением 220 В, если использовать селективный дифференциальный автоматический выключатель.

Селективная защита позволяет отключить отдельную цепь

Он осуществляет выборочное отключение проблемного участка электрической сети. Автомат оснащён механизмом задержки отключения. Конструкция устройства предусматривает возможность изменения величины дифференциального тока, отключающего цепь с нагрузкой.

Изображённый на схеме общий селективный автомат, установленный в цепи питания трёх квартир, выборочно отключает квартиру с повреждением электрической сети. При этом селективный автомат находится во включённом состоянии. Он обеспечивает защиту остальных квартир, в которые подаётся напряжение.

В трёхфазной сети (380 в)

Если необходимо выполнить защиту электрической сети с напряжением 380 В, следует применять трёхфазный дифференциальный автомат.

Устройство трёхфазной защиты имеет увеличенный клеммник для подключения к сети напряжением 380 В

Схема подключения четырехполюсного защитного устройства предусматривает подключение к дифавтомату трёх питающих фаз.

На входе и выходе защитного автомата имеются клеммы для подключения фаз и нулевого провода

Этот вариант подключения применяется в коттеджах, частных домах, гаражных помещениях и ремонтных мастерских, где используется мощное электрическое оборудование.

Без заземления

В старых панельных зданиях и дачных постройках применяется электрическая сеть с двумя проводами — фазным и нулевым. В такой сети также можно подключить дифференциальный автомат и обеспечить защиту электрических приборов от перепадов напряжения и замыканий.

Без заземляющего провода возрастает вероятность поражения током

Однако отсутствие заземляющего провода повышает риск поражения людей электрическим током при касании металлических частей, находящихся под напряжением. Схему нельзя назвать безопасной. Установив устройство согласно приведённой схеме, обеспечьте в дальнейшем замену электрической проводки на новую, оснащённую заземляющим контактом.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

Достоинства и недостатки дифавтоматов

Это защитное устройство, способное заменить большинство видов защиты, имеет ряд преимуществ перед парой, состоящей из УЗО и автоматического выключателя:

Универсальность. Прибор предохраняет линию от перегрузки и короткого замыкания, а людей от поражения электрическим током.
Простота монтажа. Подключение дифавтомата производится аналогично другим модульным приборам. При необходимости вместо дополнительной установки УЗО этим устройством можно заменить вводной автомат.
Экономия места. Дифавтомат занимает всего 2 модуля на DIN-рейке против модулей у пары из однофазного УЗО и однополюсного автомата.

Однако кроме достоинств у дифференциального автомата есть недостатки, ограничивающие его применение. Прежде всего, это более высокая цена по сравнению с обычными приборами. Кроме того, при аварийном срабатывании не всегда понятно, какой из видов защит произвёл отключение.

Информация! В настоящее время производятся защитные устройства с индикацией вида неисправности. Такими приборами удобнее пользоваться, однако это увеличивает цену аппарата.

Почему на нулевой проводнедопустимо устанавливать автоматический выключатель

По электронной почте вел переписку с Volodymirom о недопустимости установки автоматического выключателя на нулевой провод электропроводки. Для желающих разобраться в тонкостях этого вопроса, думаю, будет полезен ее результат.

Volodymyr: Сейчас делаю в квартире электрический щиток и возник вопрос. Почему на ноль и фазу нельзя ставить отдельные автоматы, а только спаренные? Почему “На нулевой провод одиночный автоматический выключатель устанавливать категорически запрещено.”?

Ответ: При установке отдельных автоматов на нулевой и фазный провода, рассчитанные на одинаковый ток защиты, при возникновении перегрузки электропроводки, с большой вероятностью сработает только один из них. Это обусловлено тем, что автоматические выключатели имеют разброс по величине тока срабатывания.

Если сработает автомат, установленный на нулевом проводе, то вся электропроводка, включая и нулевой провод, окажется под напряжением фазы. На нулевой провод фаза попадет через включенные в это время электроприборы, например, телевизор в дежурном режима, холодильник. И если человек подумает, что раз автомат сработал, значит, провода обесточены, и, следовательно, безопасны, то может заняться ремонтом электропроводки и случайно попасть под опасное напряжение.

Поэтому и нельзя. Спаренные автоматы в бытовой электропроводке ставить можно, но в этом нет смысла, только лишние затраты, так как спаренный автомат стоит на много дороже. Поэтому нулевой провод прокладывают напрямую, а на фазный обязательно устанавливают автомат.

Volodymyr: Если при КЗ быстрее выбьет ноль-автомат, а КЗ фаза-человек-земля будет продолжаться, то дальше все равно выбьет фазный автомат. Также оба могут сработать примерно одновременно. То есть автомат на ноль надо ставить более мощный, чем фазный. Но нарушений в работе сети здесь не будет, только дополнительные затраты.

Можно конечно на нулевой провод установить автомат, рассчитанный на больший ток, но где гарантия, что автомат не откажет? Ведь главная ценность для любого человека его здоровье и жизнь! Поэтому даже при гипотетической возможности нанесения вреда человеку, делают все, чтобы ее исключить.

Volodymyr: Я только начинаю на практике осваивать электромонтаж, в том числе на ваших рекомендациях. И хочу разобраться в технической стороне, чтобы лучше понимать рекомендации ПУЭ. Поэтому простите, если где ошибаюсь.

Есть две распространенные ситуации:1. КЗ фаза-человек-земля или фаза-земля. Здесь сработает фазный автомат. Ноль-автомат здесь не причем.2. КЗ фаза-человек-ноль или фаза-ноль. Здесь сработает фазный автомат и / или ноль-автомат. То есть если фазный автомат не сработает, тогда нулевой разорвет цепь.

Ответ: Ваши рассуждения базируются исходя из предположения, что автомат служит для защиты человека от поражения электрическим током. Но автомат предназначен исключительно для защиты электропроводки от разрушения в случае превышения протекающего через нее тока, выше допустимого. Для защиты человека устанавливают УЗО.

Приведу пример, человек решил заменить лампочку в люстре и выключил только выключатель, а не автомат, обычно так и делают. Проводка в люстре была старая, и нулевой провод касался металлического корпуса люстры. Человек стоял на земле и, вкручивая лампочку, придерживал одной рукой люстру за металлический корпус.

В это время другой член семьи решил включить электроприбор, у которого в месте выхода из вилки перетерлась изоляция, и провода замкнулись. Произошло КЗ, и сработал только автомат, установленный на нулевом проводе и, на нулевом проводе всей квартирной электропроводке появилась фаза. В результате человека, меняющего лампочку, может ударить током даже со смертельным исходом. Автомат может сработать также при включении освещения, если в этот момент перегорит лампочка.

ПУЭ написаны на основе несчастных случаев поражения электрическим током людей и, описать все ситуации, при которых пострадали или погибли люди невозможно. Нужно просто соблюдать ПУЭ и тогда электропроводка никогда не подведет.

Схема подключения без заземления

Раньше все дома и здания строились с заземлением, для этого от системы к земле отводился специальный контур, к которому в свою очередь подсоединялись все распределительные щитки. Современные строительные технологии далеко не всегда предусматривают наличие в доме заземления. И в такой ситуации установка дифавтомата является не столь рекомендацией, сколько требованием электробезопасности

В данном случае дифференциальный выключатель сам будет служить заземляющим элементом, что предельно важно для защиты от утечки тока. Подключение дифавтомата без заземления должно осуществляться по следующей схеме

Подключение без заземления

Монтаж и подключение

Перед тем как непосредственно приступить к подключению дифавтомата в однофазную сеть или трёхфазную, его устанавливают в электрический щиток. Монтаж не связан с какими-то сложными действиями и по силам даже не очень опытному человеку.

По рекомендациям электриков устройство перед установкой необходимо внимательно проверить на отсутствие трещин и сколов. Далее, следует обесточить входную линию. Для этого обычно выключается вводный автомат, располагающийся перед счётчиком.

Сам модуль дифференциальной защиты закрепляется на дин-рейку, заранее установленную в щитке. Эта планка имеет выступы с верхней и нижней стороны, а устанавливаемое изделие защёлку на тыльной стороне.

Для сцепления их между собой на рейку надевается верхнее крепление, а затем с небольшим усилием прижимается низ устройства до щелчка. После чего в горизонтальной плоскости автомат можно перемещать в любое место по всей длине дин-рейки. С нужных проводов снимается изоляция — около 10 мм — после чего они вводятся в гнёзда автомата и прижимаются винтовыми зажимами. Существует правило, что вводные провода заводятся сверху, а идущие к нагрузке снизу. Также выдерживается цветовая маркировка провода: фазовые выполняются коричневым цветом, нейтральные — синим, а заземление — зелёным.

Как только устройство будет установлено на своё место, переходят к его подключению. При этом отличие однофазной сети от трёхфазной заключается в количестве токовых проводов: 1 или 3, а принцип расключения одинаковый. Существуют три вида соединения:

вводное;
селективное;
с заземлением.

Типовое коммутирование

Наиболее распространённым вариантом является схема подключения дифавтомата в качестве вводного устройства. Такое расположение подразумевает его установку сразу же в линии после счётчика или вводного отдельного автомата. Тут принципиальной разницы, где устанавливать устройство: до или после вводного пакетного выключателя, нет.

Расключение происходит следующим образом: фазовый провод, идущий от счётчика, заводится в верхнюю клемму устройства, обозначаемую на корпусе латинской буквой L, нейтральный фиксируется в клемме, подписанной буквой N. С нижних контактов дифавтомата нейтральный провод заводится на нулевую колодку, а фазовый подключается к пакетным выключателям. Затем с каждого выключателя он направляется в сторону защищаемой им нагрузки, туда же протягивается нейтральный провод с клеммой колодки.

Такое подключение позволяет защитить все провода и оборудование от повреждения, а человеческий организм от тока утечки в случае возникновения аварии на любой распределительной линии. Но при этом обесточен будет весь дом, причём это касается как розеточной группы, так и освещения.

Селективная схема

Здесь используется как вводный дифавтомат, так и отдельные модули на различные нагрузочные линии. Начало коммутирования совпадает с предыдущим способом. Но перед расключением пакетных автоматов провода подключаются к групповым комбинированным устройствам. Для этого фазовый проводник подсоединяют к стоящему сразу за ним дифференциальному модулю, а от него уже ставят перемычку ко второму, и так проходят все устройства. Нейтральный же проводник от нулевой шины подводят к каждому автомату своим отрезком провода. С выхода модулей проводники заводят на пакетные выключатели, а затем к нагрузке.

Преимуществом такого варианта является способность системы обесточивать часть схемы, где произошла авария, при этом оставшаяся будет полноценно работать. Селективность схемы подразумевает использование устройств от большего к меньшему, то есть вводное устройство должно иметь большие электрические характеристики срабатывания, чем групповые. Например, устанавливаемый модуль на группу выбирается с током утечки 30 мА, а вводный 100 мА.

В частном секторе электрокабель состоит из 3 проводов для однофазной сети и 5 для трёхфазной. Дополнительным проводником является заземление. В этом случае заземляющий элемент подключается на отдельную колодку и с неё напрямую проводится к нагрузке.

Как только расключение будет закончено, с помощью мультиметра следует проверить, нет ли на линиях короткого замыкания. Если всё в порядке включается вводный автомат. Работоспособность дифференциальных модулей проверяется с помощью кнопки «тест», предусмотренной в их конструкции.

Селективный и неселективный метод срабатывания устройства

Для того, чтобы реализовать селективное подключение дифавтоматов, необходимо использовать селективный дифавтомат, то есть помеченный буковой S. В противном случае схема будет неселективной, даже если будут подобраны определенным образом технические характеристики дифавтоматов, входящих в эту систему.

Селективная система подключения — это один селективный дифавтомат для площадки (лестничной клетки) и три дифавтомата в квартирах. В случае, если случится авария в одной из квартир и сработает соответствующий дифавтомат, благодаря тому, что для площадки выбран селективный прибор, на самой площадке дифавтомат не сработает, соответственно — будет отключена только одна аварийная квартира, а остальные будут спокойно продолжать потреблять электроэнергию без какого-либо риска аварии или выгорания проводки и т.д.
